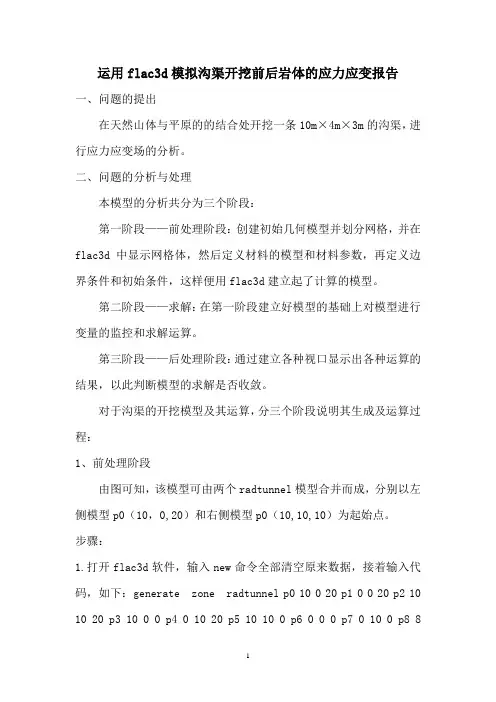

运用flac3d模拟沟渠开挖前后岩体的应力应变报告
运用flac3d模拟沟渠开挖前后岩体的应力应变报告一、问题的提出在天然山体与平原的的结合处开挖一条10m×4m×3m的沟渠，进行应力应变场的分析。
二、问题的分析与处理本模型的分析共分为三个阶段：第一阶段——前处理阶段：创建初始几何模型并划分网格，并在flac3d中显示网格体，然后定义材料的模型和材料参数，再定义边界条件和初始条件，这样便用flac3d建立起了计算的模型。
第二阶段——求解：在第一阶段建立好模型的基础上对模型进行变量的监控和求解运算。
第三阶段——后处理阶段：通过建立各种视口显示出各种运算的结果，以此判断模型的求解是否收敛。
对于沟渠的开挖模型及其运算，分三个阶段说明其生成及运算过程：1、前处理阶段由图可知，该模型可由两个radtunnel模型合并而成，分别以左侧模型p0（10，0,20）和右侧模型p0（10,10,10）为起始点。
步骤：1.打开flac3d软件，输入new命令全部清空原来数据，接着输入代码，如下：generate zone radtunnel p0 10 0 20 p1 0 0 20 p2 10 10 20 p3 10 0 0 p4 0 10 20 p5 10 10 0 p6 0 0 0 p7 0 10 0 p8 80 20 p9 10 0 7 p10 8 10 20 p11 10 10 7 p12 8 0 7 p13 8 10 7 generate zone radtunnel p0 10 10 10 p1 20 10 10 p2 10 0 10 p3 10 10 0 p4 20 0 10 p5 10 0 0 p6 20 10 0 p7 20 0 0 p8 12 10 10 p9 10 10 7 p10 12 0 10 p11 10 0 7 p12 12 10 7 p13 12 0 7plotadd surface blueshow生成网格模型如图1图1 几何网格模型2.定义材料的本构模型，本题为摩尔-库伦模型，然后对材料参数（体积模量，内摩擦角和剪胀角，粘聚力，抗拉强度）进行赋值，如没有输入其中一种参数，则系统默认为0。
