使用看谱镜分析钛合金中的锡、铁元素

合集下载

熔融法制样-X射线荧光光谱法测定钛铁中5种元素含量

熔融法制样-X射线荧光光谱法测定钛铁中5种元素含量邢文青;马秀艳;曾赞喜;吴超超;王岩;林丽芳【摘要】Lithium tetraborate [(4.000 0±0.000 1) g] was weighted in a platinum alloy crucible and melted at 950 ℃ to form a waxy protective film on the inner wall of the crucible.Then 1.000 0 g of anhydrous lithium tetraborate,0.500 0 g of barium peroxide,0.500 0 g of lithium carbonate and 0.100 0 g of ferrotitanium were added into the treated platinum alloy crucible and mixed well.2.000 0 g of anhydrous lithium tetraborate was added to cover the surface,and 0.35 mL of 1 000 g · L-1 lithium bromide solution was added along the reagent,and then sample preparation was carried our by melt method.The calibration curves were established using 5 CRMs of ferrotitanium and 2 calibration samples prepared with high purity iron powder and CRMs,to determine the contents oftitanium,silicon,manganese,aluminum and phosphorus in ferrotitanium.Ti Kα was selected as analysis spectral line,and Ba was used as an internal standard for calibration of titanium.Empirical coefficient method and theoretical α-factor method were used to correct the matrix interferrence and spectral line interferrence to silicon,aluminum and phosphorus.The proposed method was applied to the analysis of ferrotitanium samples,giving results in consistency with the results obtianed by the wet-chemical method,and RSDs (n=11) ranged from 0.24 ％ to 4.7 ％.%在铂合金坩埚中称取四硼酸锂(4.000 0±0.000 1)g,在950℃下进行熔融,使得坩埚内壁形成一层蜡状的保护膜.在经处理的铂合金坩埚中加入无水四硼酸锂1.000 0 g、过氧化钡0.500 0 g、碳酸锂0.500 0 g、钛铁样品0.100 0 g,混匀,将2.000 0 g无水四硼酸锂覆盖在表面,沿试剂周边加入1 000 g·L-1溴化锂溶液0.35mL,然后进行熔融制样.用5个标准样品和2个由高纯铁粉和标准样品配制的校准样品建立校准曲线,同时测定钛铁中钛、硅、锰、铝和磷的含量.选用Ti Kα为分析谱线,以钡为内标对钛进行校正.采用经验系数法和理论α系数法对硅、铝和磷进行基体校正和谱线干扰校正.采用此方法分析钛铁样品,所得结果和湿法化学法的结果一致,测定值的相对标准偏差(n=11)在0.24％～4.7％之间.【期刊名称】《理化检验-化学分册》【年(卷),期】2018(054)003【总页数】5页(P312-316)【关键词】熔融法;X射线荧光光谱法;钛铁;元素【作者】邢文青;马秀艳;曾赞喜;吴超超;王岩;林丽芳【作者单位】宝武集团广东韶关钢铁有限公司,韶关512123;宝武集团广东韶关钢铁有限公司,韶关512123;宝武集团广东韶关钢铁有限公司,韶关512123;宝武集团广东韶关钢铁有限公司,韶关512123;宝武集团广东韶关钢铁有限公司,韶关512123;宝武集团广东韶关钢铁有限公司,韶关512123【正文语种】中文【中图分类】O657.34钛铁可用作炼钢的脱氧剂和除气剂,能消除氮对钢的不良影响,钛铁又可用作合金剂,使钢的强度增加,提高钢的抗腐蚀性能,钛铁中各化学成分对炼钢过程的质量控制和生产成本有着重要影响。

ICP-OES法测定TA19钛合金中锡含量四条分析谱线的比较探究

ICP-OES 法具有灵敏度高，精密度好，线性范
收稿日期：2019-07-22 作者简介：罗枫（1986-），女，助理工程师，毕业于中国石油大学（华
东），化学工程与工艺专业，本科，从事金属材料化学成分分析工作。
围宽，检测速度快等优点已广泛应用于钛及钛合金化学成分的分析[ 3-5 ]。但 ICP-OES 法在实际检测过程中，同一元素的不同分析谱线由于灵敏度、受干扰状况、检出限、稳定性等各方面均存在差异，所以对检测结果存在着直接影响。基于此，笔者具体就 ICP-OES 法测定 TA19 钛合金中锡含量测定时仪器推荐的 4 条分析谱线的灵敏度、干扰状况、校准曲线线性、检出限、精密度和准确度进行了比较探究。该工作为 ICP-OES 法测定 TA19 钛合金中锡含量检测时谱线的选择提供了依据，同时也为其他牌号的钛合金及其他金属材料中锡含量检测时谱线的选择提供了参考。

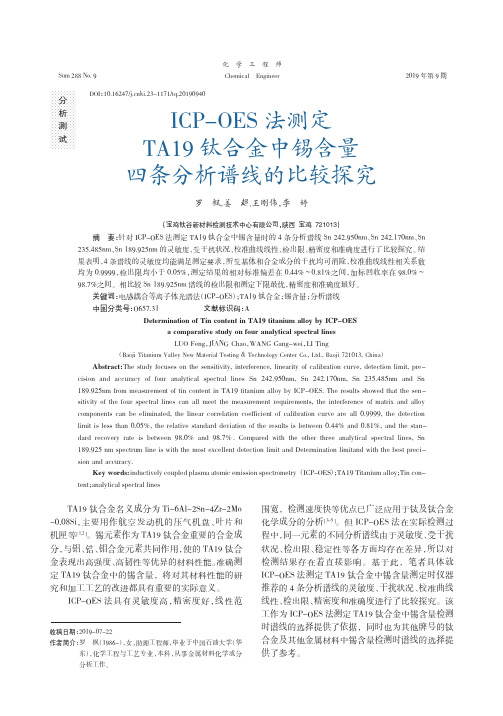

Sum 288 No. 9
化学工程师 Chemical Engineer
DOI：10.16247/ki.23-1171/tq.20190940
分
析测
ICP-OES 法测定
试
TA19 钛合金中锡含量
四条分析谱线的比较探究
20210919年年第第9 9期期
罗枫,姜超,王刚伟，李婷
（宝鸡钛谷新材料检测技术中心有限公司，陕西宝鸡 721013）
摘要：针对 ICP-OES 法测定 TA19 钛合金中锡含量时的 4 条分析谱线 Sn 242.950nm、Sn 242.170nm、Sn 235.485nm、Sn 189.925nm 的灵敏度、受干扰状况、校准曲线线性、检出限、精密度和准确度进行了比较探究。结果表明，4 条谱线的灵敏度均能满足测定要求，所受基体和合金成分的干扰均可消除，校准曲线线性相关系数均为 0.9999，检出限均小于 0.05%，测定结果的相对标准偏差在 0.44%～0.81%之间，加标回收率在 98.0%～ 98.7%之间。相比较 Sn 189.925nm 谱线的检出限和测定下限最优，精密度和准确度最好。

tc1钛合金成分

tc1钛合金成分
TC1钛合金是一种α+β型钛合金。

它包含的成分主要有钛、铝、铁、锡、氧等元素。

钛是TC1钛合金的主要成分，占总成分的90%以上。

钛具有强度高、耐热、耐腐蚀等优良的物理和化学性能，是制造高强度、耐蚀性和高温耐受材料的理想选择。

铝是另一个TC1钛合金中重要的元素，其含量通常在5%左右。

铝是稳定的α相形成元素，可以提高合金的塑性、韧性和热稳定性。

同时，铝可以减小合金的比重，提高合金的力学性能。

铁在TC1钛合金中的含量一般在0.3%-0.8%之间。

铁可以偏离钛-铝相平衡，增加合金中β相的含量，从而提高合金的强度和硬度。

此外，铁还可以提高合金的耐蚀性和耐热性。

锡通常是TC1钛合金中的微量元素，其含量一般小于0.1%。

锡可以改善合金的热加工性和焊接性能，同时还可以提高合金的抗高温和抗疲劳性能。

氧是TC1钛合金中的杂质元素，其含量一般小于0.2%。

高氧含量可以明显降低合金的强度和延展性，因此，TC1钛合金的氧含量需要严格控制。

总体而言，TC1钛合金的主要成分是钛、铝和少量的铁、锡、氧等元素。

这些元素的合理组合可以使合金具有良好的力学性能、耐腐蚀性能和高温稳定性能。

因此，TC1钛合金是航空航天、汽车、医疗等领域中广泛应用的材料之一。

X射线荧光光谱仪分析钛铁合金

可以较好的分析高含量元素… 。但制样粒度是此
方法实施的关键。
前南钢对炼钢所需的钛铁合金主元素使用过氧化
氢光度法分析、副元素使用ＩＣＰ电感耦合等离子发射光谱法碱熔分析。传统的比色分析和ＩＣＰ分析虽然准确，但是对分析员素质要求高，需有一定工作经验，且分析操作繁琐、过程中需使用酸碱、易燃易爆品，不仅污染环境、更会损害化验员的健康。ｘ射线荧光光谱法（ＸＲＦ）测定钛铁合金在国内外
进行分析。该方法操作简单、数据准确、分析周期短，提高了分析的及时性和再现性，避免使用化学试剂，减少
对环境的污染。
关键词：ｘ射线荧光光谱仪钛铁合金
分析方法压片制样
ＡｎａｌｙｓｉｓｏｆＦｅｒｒｏｔｉｔａｎｉｕｍＡｌｌｏｙｂｙＸ— ｒａｙＦｌｕｏｒｅｓｃｅｎｃｅＳｐｅｃｔｒｏｍｅｔｅｒ
ｓａｍｐｌｅｐｒｅｐａｒａｔｉｏｎ．Ａｃｅｒｔａｉｎａｍｏｕｎｔｏｆｂｏｒｉｃａｃｉｄｗａｓａｄｄｅｄｉｎｆｅｒｒｏｔｉｔａｎｉｕｍａｌｌｏｙａｓａｄｈｅｓｉｖｅｔｏｐｅｌｌｅｔｔｈｅｓａｍｐｌｅｐｒｅｐａｒａｔｉｏｎ，ｓｅｌｅｃｔｉｎｇｂｅｓｔｃｏｎｄｉｔｉｏｎｓ，ａｎａｌｙｚｉｎｇＴｉ，Ｓｉ，Ａ１，Ｍｎ，ＰａｎｄＣｕｉｎｌｌａｏｙｂｙＸ－ｒａｙＦｌｕｏｒｅｓｃｅｎｃｅ．Ｔｈｅｍｅｔｈｏｄｗａｓｅａｓｙｔｏｏｐｅｒａｔｅ，ｄａｔａａｃｃｕａｃｒｙａｎｄｓｈｏｔｒａｎａｌｙｓｉｓｃｙｃｌｅ．Ｉｔｈａｓｉｍｐｒｏｖｅｄｔｈｅｔｉｍｅｌｉｎｅｓｓａｎｄｒｅｐｒｏｄｕｃｉｂｉｌｉｔｙａｎｄｈａｓｒｅｄｕｃｅｄｅｎｖｉｒｏｎｍｅｎｔａｌｐｏｌｌｕｔｉｏｎｂｅｃａｕｓｅｏｆａｖｏｉｄｉｎｇｕｓｉｎｇｃｈｅｍｉｃａｌａｇｅｎｔｓ．Ｋｅｙｗｏｒｄｓ：Ｘ— ｒａｙｌｆｕｏｒｅｓｃｅｎｃｅ；ｆｅｒｏｔｒｉｔａｎｉｕｍａｌｌｏｙ；ａｎｌｙａｓｉｓｍｅｔｈｏｄ；ｐｅｌｌｅｔ；ｓａｍｐｌｅｐｒｅｐａｒａｔｉｏｎ

采用便携式看谱仪测定钛合金成分的探讨

个光源同时激发光谱，过目镜看到并列光谱，通就更
方便了。
述分析线是否出现，和已知元素含量的标样光谱并
比较。根据钛合金牌号之间合成元素的不同（见表
（）如果能熔炼一套含量不同的钛合金标样，３
趣一
（）镥ｅ（）ｆ铝
辅助电极：１（）光谱纯石墨或纯铜圆盘；（）直径８ｍｍ光谱纯石墨或纯铜棒。２
２标样和样品的准备
２１标．样
从生产的钛合金产品中选择已知牌号的样品，经化学分析进一步确认，加工出一个光滑平面，标做
采用便携式看谱仪测定钛合金成分的探讨
赵广厦，李雅民
（沈阳有色金属加工厂。辽宁沈阳１００）１１２
摘
要：本文根据钛合金生产的实际需要。采用便携式看谱仪，钛合金进行快速准确识别，对从仪器和材料的选型、样和样品的准备、标激发条件、识别步骤等环节进行论述，钛及钛合金对产品发展有一定参考价值。
４识别步骤
将准备好样品，于样品台上，置按分析的要求，选择激发和识别条件，发样品。在目镜处观察上激
合金未知成分中，果能用ｗｘ如一３型双试台看谱
镜，二个试台分别用来支持标样和待识别的样品，一
关键词：线组；识别；钛合金中图分类号：６７３０５．文献标识码：Ｂ

钛合金的光电直读光谱分析及结果讨论

第五届中西部地区理化检验学术年会暨实验室主任经验交流会论文集钛合金的光电直读光谱分析及结果讨论田苹果 (西安北方光电科技防务有限公司，陕西西安710043)[摘要] 根据化学分析测量不确定度评定规范，结合PDA-5500 II直读发射光谱仪的特点，介绍了钛合金光电直读分析方法及结果的评定。

[关键词]直读发射光谱，钛合金，不确定度0引言式中：W一测量百分浓度：，一测量强度值；钛位于元素周期表中IVB族，原子序数为22，钛a，6，cd一曲线系数。

的密度为4．5克／立方厘米，熔点是1668±4℃，导热性和导电性差，但具有超导性能，无磁，无毒。

钛具有1．2仪器可塑性，纯钛的延伸率可达50—60％，断面收缩率可达PDA一5500II直读发射光谱仪。

70—80％，但强度低(小于300Mp a)，屈强比高，弹性1，3辅助设备、材料、环境模量低，抗阻尼性能强，有较好的耐热性、抗蚀性及1。

3．1 标准样品低温性能(．253℃仍能保持良好的塑性)。

加入A1、Sn、GBW02503—02508Ti一6A1．4V钛合金标样f中国船v、Cr、Mo、Nb、Mn、Fe等合金元素制成的钛合金舶重工集团公司第十二研究所) 具有低密度、高的比强度、高的耐热性及良好的抗蠕1．3．2试样船工用设备变、抗氧化性能，其强度可达1300M Pa，使用温度可砂带机、砂轮机。

达700。

C以上。

是目前常用工程材料中比强度最高的1。

3．3电源及地线金属材料，广泛地被应用于航空工业。

单相220V土10％电源，电阻茎3Q单独地线。

光电法光谱分析是一种原子发射光谱分析方法，{．3。

4童读光谱仪器室内环境具有分析速度快、准确度高、使用的波长范围广、样防电磁干扰，防震及气体腐蚀，试验时温度品用量少等特点，可对约70种元素进行定性、定量分23。

C士I oC，湿度570％。

析，广泛应用于冶金工业、机械工业、地矿系统及高1。

4分析参数的选择纯材料分析中。

原子吸收光谱法测定TC11钛合金中微量Fe

原子吸收光谱法测定TC11钛合金中微量Fe唐杰;魏成富;杨梨容;白林;王怀柳;朱贤忠【摘要】将TC11钛合金试样经盐酸-硝酸在加热的条件下滴加氢氟酸溶解后,加入锶盐以消除基体钛及其它元素对铁的干扰,采用原子吸收分光光度法对其中铁元素含量进行了测定.结果显示,其RSD为0.7%,加标回收率为99.99%～100.05%,微量Fe的质量百分含量为0.020%.该方法测定速度快,灵敏度高,干扰小,测定结果可靠.【期刊名称】《绵阳师范学院学报》【年(卷),期】2010(029)011【总页数】4页(P34-37)【关键词】AAS法;TC11钛合金;微量铁【作者】唐杰;魏成富;杨梨容;白林;王怀柳;朱贤忠【作者单位】绵阳师范学院化学与化学工程学院,四川绵阳,621000;绵阳师范学院化学与化学工程学院,四川绵阳,621000;绵阳师范学院化学与化学工程学院,四川绵阳,621000;攀钢集团四川长城特殊钢有限责任公司,四川江油,621701;攀钢集团四川长城特殊钢有限责任公司,四川江油,621701;绵阳师范学院化学与化学工程学院,四川绵阳,621000【正文语种】中文【中图分类】TG146.4;O657.31钛及其合金具有重量轻、强度大、耐热、耐腐蚀等特性,是具有广阔发展前景的新型结构材料,在航空、航天、化工、石油、轻工、冶金和发电等领域都有着广泛的应用。

TC11钛合金中的铁元素可使其综合性能变差,为有害的杂质元素,其含量要求在 1.0%(质量百分比)以下,且由于钛元素化学活性极强,在铸造过程中钛液易产生气孔和夹杂,因此及时准确地提供其化学成分显得尤为重要[1-4]。

目前,钛合金中微量元素的检测方法有 I CP-AES法[5,6],光电发射光谱法[7],X射线荧光法[8]等。

此外,薛光荣等采用氧化亚氮 -乙炔火焰原子吸收光谱法连续测定了7715D高温钛合金中的铌和钼含量[9],董仁杰等则用这种方法测定了污泥中铜锌铅镉镍[10],因此,此法是测定痕量元素的常用方法,具有测定速度快,准确度高,测定结果可靠[11]等优点。

钛合金成分测量

钛合金成分测量钛合金是一种广泛应用于工业制造领域的材料，具有优异的力学性能和耐腐蚀性。

为了保证钛合金材料的质量和性能，对其成分进行测量是非常重要的。

本文将介绍钛合金成分测量的方法和意义。

一、钛合金成分测量的方法钛合金成分测量可以采用多种方法，其中常用的方法有以下几种：1. 光谱分析法：光谱分析是一种通过测量钛合金材料中的元素发射光谱或吸收光谱来确定其成分的方法。

通过分析光谱图谱，可以快速准确地测量出钛合金中各元素的含量。

2. X射线衍射法：X射线衍射是一种通过测量钛合金材料中晶体的衍射图案来确定其元素成分的方法。

该方法可以确定钛合金中的晶体结构和晶粒尺寸，从而推测出其中的元素成分。

3. 电子探针分析法：电子探针分析是一种通过扫描钛合金材料表面的电子束来测量其成分的方法。

通过测量电子束与材料相互作用时产生的特征X射线或激发电子，可以确定钛合金中各元素的含量。

4. 质谱分析法：质谱分析是一种通过测量钛合金材料中各元素的质量谱图来确定其成分的方法。

该方法可以通过测量质谱图中各峰的强度和位置，来准确分析出钛合金中各元素的含量。

钛合金成分测量对于保证钛合金材料的质量和性能具有重要意义。

1. 质量控制：钛合金材料的成分直接影响其力学性能和耐腐蚀性能。

通过对钛合金成分进行测量，可以及时发现成分偏差，从而及时调整生产工艺，保证产品质量的稳定性。

2. 工艺优化：钛合金的成分对于热处理和加工工艺有很大的影响。

通过测量钛合金成分，可以确定最佳的热处理参数和加工工艺，提高钛合金材料的综合性能。

3. 性能预测：钛合金材料的性能与其成分密切相关。

通过测量钛合金成分，可以建立成分与性能之间的关系模型，从而预测不同成分的钛合金材料的性能表现。

4. 材料研究：钛合金成分测量是研究钛合金材料性能与成分关系的基础。

通过测量钛合金成分，可以深入研究钛合金材料的晶体结构、相变行为和热力学性质，为钛合金材料的进一步开发和应用提供科学依据。

X射线荧光光谱法测定铬、钒、钛共存的钛合金中12种元素

X射线荧光光谱法测定铬、钒、钛共存的钛合金中12种元素张环月;季守华;李春艳【期刊名称】《冶金分析》【年(卷),期】2014(034)005【摘要】采用X射线荧光光谱分析钛合金时,由于共存元素之间存在严重谱线干扰和基体效应,使元素含量与谱线强度之间相关性差,影响测定结果的准确度和精密度,尤其是铬、钒、钛3元素共存的钛合金是X射线荧光光谱检测遇到的难题.试验通过利用多套钛合金标准样品制作校准曲线,选择适合谱线和测试条件,校正谱线重叠干扰和基体效应的方法有效地解决钛合金中共存元素的干扰,其中谱线重叠干扰通过测量计算钛元素Kβ线对钒元素Kα线的重叠系数,钒元素Kβ线对铬元素Kα线的重叠系数来解决.方法已用于钛合金样品中钼、锡、锆、钒、铝、锰、铁、铬、钨、镍、铜、硅共12个主次元素含量的测定,测定值与化学法测定值相符,各元素测定结果的相对标准偏差(RSD,n=10)均小于1.0％.方法可供航空用α、β、α+β 3类钛合金中主次元素的检测.【总页数】5页(P30-34)【作者】张环月;季守华;李春艳【作者单位】大连理工大学材料中心实验室,辽宁大连 116023;大连理工大学材料中心实验室,辽宁大连 116023;大连理工大学材料中心实验室,辽宁大连 116023【正文语种】中文【中图分类】O657.34【相关文献】1.熔融制样-X射线荧光光谱法测定钒钛磁铁矿中12种组分 [J], 白云;赵海峰2.微波消解-电感耦合等离子体原子发射光谱法测定钒钛烧结矿中9种元素 [J], 孙喜顺;王彦茹;安贵明;张海岩3.X射线荧光光谱法测定钒钛磁铁矿中铁等14种元素的分析方法不确定度评定[J], 仵利萍;雷勇;刘卫4.熔融制样-X射线荧光光谱法测定\r钒钛磁铁矿中12种组分 [J], 宫嘉辰;白小叶;姜炳南5.电感耦合等离子体原子发射光谱法测定钒铬钛合金中11种元素 [J], 成勇因版权原因，仅展示原文概要，查看原文内容请购买。

光电直读光谱法测定钛合金中13种元素

光电直读光谱法测定钛合金中13种元素朱茜【期刊名称】《理化检验-化学分册》【年(卷),期】2018(054)012【摘要】采用OBLF QSN750型光电直读光谱仪测定钛合金中13种元素(即Al、V、Mo、Sn、Zr、Fe、Si、Cu、Cr、Mn、Ni、W、Nb),文中对仪器工作条件作了介绍.通过曲线的平移或转动对分析线的光谱干扰作出校正,对分析的钛合金样品的大小和形态具体规定如下:① 铸造样品外径≥40 mm,厚度≥310 mm;② 切割加工的样品(棒状)直径≥10 mm,长度约40 mm;(板状)厚度≥0.5 mm,面积≥30mm×30 mm;(块状)厚度≥5 mm,面积≥30 mm×30 mm,以上各种形状的样品可采用切削和磨制将其加工出一个合适的分析平面.采用48块钛合金标准样品建立了测定元素的校准曲线,其中Al、V、Mo、Sn、Zr、Cu(324.75 nm)及Cr的曲线采用分段拟合,以得到更好的相关系数.另取2块钛合金标准样品,按所提出方法测定以验证其精密度,结果表明:13个元素测定值的相对标准偏差(n=11)在0.34％～5.8％之间.5个不同牌号的钛合金样品的分析结果与电感耦合等离子体原子发射光谱法和化学法的分析结果相符.【总页数】5页(P1430-1434)【作者】朱茜【作者单位】攀钢集团研究院有限公司理化测试研究所,成都 610300【正文语种】中文【中图分类】O657.31【相关文献】1.光电直读光谱法测定高温合金K18中的主量和杂质元素 [J], 高颂;庞晓辉;刘喜山;赵海燏;张艳2.光电直读光谱法测定不锈钢薄板中7种元素含量 [J], 洪泽浩;蔡锐波3.光电直读光谱法测定锡锭中杂质元素的应用研究 [J], 覃祚明4.光电直读光谱法测定纯金属中的痕量元素 [J], 贾云海;王向红5.光电直读光谱法测定锡青铜中9种杂质元素 [J], 程婧娴;罗舜因版权原因，仅展示原文概要，查看原文内容请购买。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

维普资讯
２０年第１０８期
参考文献
分析仪器
版社，２００４
Ｊ
６１
姜同强．信息系统分析与设计教程．北京：学出版社，科
２４００
１Ｇ５６８Ｂ８６ — ８计算机软件开发规范２Ｓ／３２０５水利信息系统初步设计报告编制规定ＬＺ３ —２０
ＴａｉｈｓｇｎｏｎｏｍａｉａｇｍｅｓｅｆｒＹｅｌｗｖｒＷａｅｖｉｏｍｅｏｘａ — ｋｎｇｔｅｄｅｉｆＩｆｒｔｏｎＭｎａｅｎｔＳｙｔｍｏｌｏＲｉｅｔｒＥｎｒｎｎｔｆｒｅｍｐｅ，ｔａｎｐｎｓｎｃｃｐｔｉｓｇｎｎｆｒａｉａｇｍｅｓｔｍｆｗａｅｎｖｒｎｍｅｔａｅｉｈｅｍｉｏｉｔａｄｏｎｅｎｄｅｉｎｉｇｉｏｍｔｏｎｍｎａｅｎｔｙｓｅｏｔｒｅｉｏｎｒ
ＷＫ１型光栅看谱镜；ＫＷＴ一６型棱镜看谱镜。
光谱范围为３０７０ｍ；９０ｎ电弧放电电源。
作者简介：刘平，，９１出生，男１６年山东泰安市人，究员，事航空材料及性能研究工作。Ｅｍａ：ｐ２１ｓａｃｒ研从 — ｉｌ９９＠ｉ．ｏｌｎｎ
ｒｅｉｄ．
业
业
业
业
坐
业
业
业
业
业
；经验交流ｌ
带带带带蒂带带带带带
使用看谱镜分析钛合金中的锡、元素铁
刘平杨军红庞晓辉
（北京航空材料研究院，京，００５北１０９）
摘
要使用光栅看谱镜和棱镜看谱镜研究了钛合金中锡、元素的可见光谱线特征。用计算机模拟了基体铁
关键词
看谱镜
钛合金
锡
铁
ｌ前言
锡和铁是钛合金中常见的两种元素。锡在钛合
金中属于ａ定元素，一定含量范围内可以明显稳在
廉的光谱观测和摄谱装置，用时不破坏样品，使适合在生产加工现场对钛合金中锡、铁元素进行牌号鉴
ｍａｄａａｙｉ，ｓｓｅｇｎｅａｓｇｎｙｔｍｕｎｔｏｎｄｅｉｎ．Ｅｅｈｋｅｏｉｔｉｘｐａｎｄａｕｍａｎｎｌｓｓｙｔｍｅｒｌｄｅｉｎａｄｓｓｅｆｃｉｓｇｃｙｐｎｓｅｌｉｅｎｄｓｍ —
元素钛和锡、的可见光谱图。根据实验结果，出了利用看谱镜对钛合金中的锡、元素进行光谱分析及牌号鉴铁提铁
别的方法。本法可用于钛合金中锡、元素的定性分析和半定量分析。铁关键词：
ｄｓｒｅｅｃｉｄ．Ｔｈｅｅｏｎｓｆｒｄｓｇｉｇｃｍｐｔｒａｐｉａｉｎｓｓｅａｅｐｅｅｔｄｂｒｅｋｙｐｉｔｏｅｉｎｎｏｕｅｐｌｔｙｔｍｒｒｓｎｅ．Ｔｈｙａｅｐｏｅｔｄ — ｃｏｅｒｒｊｃｅ
收稿日期：２０ — ７００７０ —１
４钟雁．管理信息系统开发案例分析．北京：清华大学出
ＭａｎｉｓｎｅｉｎｉｇｎｆｒａｔｏａａｅｅｔｙｔｍｆｒＹｅｌｗＲｉｅＷａｅＥｎｖｒｎｅ．ＬｉｐｏｎｔｉｄｓｇｎＩｏｍｉｎＭｎｇｍｎｓｓｅｏｌｏｖｒｔｒｉｏｍｎｔｉ
Ｄｏｇａｎｙ，Ｚｈｎｉ，ＺｈｏＨｕｌｎａｇＹｎａｉｉ，ＬｉＹｎｎ１ｉａ（．ＷａｅｓｕｃｏｅｔｏｒａｆＹｅｌｗｖｒｔｒＲｅｏｒｅＰｒｔｃｉｎＢｕｅｕｏｌｏＲｉｅＶａｌｙ，Ｚｈｎｚｏｌｅｅｇｈｕ，４００５０４；２ｎｏｍａｉｎＥｎｎｅｉｇＵｎｖｒｉｙｏ．ＩｆｒｔｏｇｉｅｒｎｉｅｓｔｆＰＬＡ，Ｚｈｎｚｏｅｇｈｕ，４００）５０２
（行）试
０徐世河．管理信息系统设计教程．北京：电子工业出版
社，２００３
３赵乃真等．信息系统设计与应用．北京：清华大学出版
社，２００５
黄河水和质量监控。
增加钛合金的强度，含量过高会增加钛合金的密但
度，对材料性能是不利的。铁在部分牌号的钛合金
２实验部分
２１仪器．
中是成分元素，而在大部分牌号中则是作为杂质元
素存在，需要严格控制。看谱镜是结构简单，成本低
