项目九 汽车局域网系统检修

合集下载

《汽车网络控制系统检修》教案

《汽车网络控制系统检修》教案


教学内容
课题一汽车网络控制系统概述
教学任务
1. 了解车载网路系统的应用范围。
2. 熟悉车载网络系统的功能及作用。
3. 熟悉车载网络系统的分类。
4. 掌握车载网络系统常用术语。
教学过程
课程导入
一、组织教学(2分钟)
整顿纪律、清点人数,稳定学生情绪。
二、导入新课(5分钟)
1.本课题的学习目的
2.本课题学习及掌握的主要内容
思考练习
见《汽车网络控制系统检修》74页

教学内容
课题二CAN 数据总线系统(任务四、五、六)
教学任务
1. 了解 CAN 数据总线通信协议的特点。
2. 了解 CAN 数据总线系统在汽车上的应用范围。
3. 学会检修 CAN 数据总线系统。
教学过程
课程导入
一、组织教学(2分钟)
整顿纪律、清点人数,稳定学生情绪。
1.本课题的学习目的
2.本课题学习及掌握的主要内容
3.本课题参阅的材料
4.对本课题作业的要求
详细内容及要求
一、LIN 数据总线系统概述
1.LIN 数据总线的发展史
2.LIN 数据总线的含义
3.LIN 数据总线标准
4.LIN 数据总线的特性
5.LIN 数据总线与 CAN 数据总线
(1)LIN 的特点
(2)LIN 的功能
(4)LAN 数据总线在汽车上的特点
N 数据总线的类型
N 数据总线在汽车上的应用
(1)别克君威上的高速、中速、低速 GM-LAN 的局域网总线
(2)丰田汽车采用的两种多路传输通信需要的集成电路
(3)SAE J1850 标准的 PWM 编码作为两种集成电路通信协议的基础

车载网络系统原理与检修

车载网络系统原理与检修

件,以解决潜在的问题
6
排除干扰:检查是否有其他设备或信
号源对车载网络造成干扰
7
寻求专业帮助:如果以上方法都无法解 决问题,可以寻求专业人员的帮助。
DSRC通信:用于汽车与外部环境 的通信,具有高可靠性和实时性
车载网络的故障诊断
故障现象:网络连接中断、通 信异常、设备无法正常工作等
故障原因:硬件故障、软件 故障、网络设置错误等
诊断方法:使用诊断工具、查 看网络日志、分析网络拓扑等
解决方案:修复硬件故障、更 新软件、调整网络设置等
车载网络检修的基本原则
可能的网络问题或
错误。
解决问题:根据检
6
查结果,解决问完成后,进行系统测试,确保功能正常
E
定期更新车载网络系统软件,提高系统稳定性
D
检查线束连接,确保连接牢固
C
遵循厂家提供的检修流程和规范
B
使用专业诊断工具,避免误操作
A
确保车辆电源关闭,避免电路短路
典型车载网络故障案例
01
安全第一:确保检修过程中 不会对车辆造成安全隐患
02
逐级排查:按照网络拓扑结 构,从底层到高层逐步排查
故障
03
故障定位:准确定位故障位 置,以便进行针对性维修
04
备份数据:在检修前备份重 要数据,防止数据丢失
05
遵循规范:按照厂家提供的 检修手册和规范进行操作
06
记录过程:详细记录检修过 程,便于后续分析和改进
车载网络检修的步骤
检查网络连接:检
1
查各个设备之间的
连接是否正常,如
线缆、接头等。
检查网络设置:检
2
查网络设置是否正

汽车网络控制系统检修

汽车网络控制系统检修

大众帕萨特新领驭 CAN控制系统检修

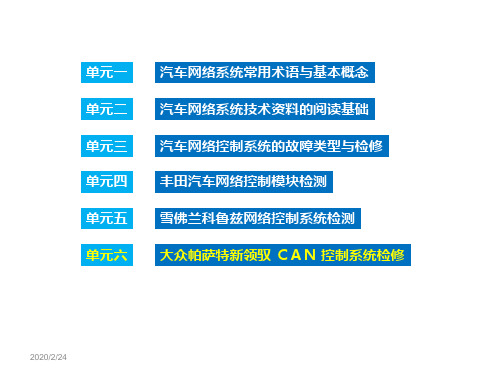

本章内容
一 CAN控制系统模拟故障下的信号检测 二 CAN控制模块供电电源模拟故障检测 三 网络控制系统模块更换与匹配 四 舒适系统电控模块故障检修实例
三、 网络控制系统模块更换与匹配
随着汽车产品的不断升级,在线验证维修模式也逐步成为现代汽 车维修特征的一个重要部分。汽车电控模块、网络控制模块、防盗监视 模块等被整合设计到一起,模块功能之间的相互渗透成为汽车制造工艺 快速进步的发展方向。 网络控制系统模块更换之后的编码、匹配和数 据传输,也成为汽车电器维修岗位所需技能的一个新的需求。 防盗系 统对整车主要模块的监视,要求维修的过程和配品配件的选用必须规范 化和工艺化,专用诊断设备的作用将被突出到无法替代的高度。
三、网络控制系统模块更换与匹配
例如,新款桑塔纳上配备了第四代防盗锁止系统。该系统在未识别 到有效钥匙时始终被激活,通过干预发动机控制单元J220 使得发动 机熄火,防止他人肆意开动车辆。如下图所示。
新款桑塔纳防盗系统
三、网络控制系统模块更换与匹配
第四代WFS 是一种防盗功能系统.它将所有与防盗相关的控制单元的数 据库都存储在中央数据库中。中央数据库FAZIT(车辆查询和中央识别)是 第四代WFS 系统的组成部分。 这个数据库存储了控制单元所有与防盗系统 相关的数据,这些控制单元将“防盗锁止”和“部件保护”功能连成一体, 如图所示。
三、 网络控制系统模块更换与匹配
(一)大众车系的防盗系统介绍 大众汽车公司从1995 年开始采用发动机防盗系统,至今已经发展了五 种类型的防盗系统:IMM01、IMM02、IMM03、IMM04、IMM05。
1.第一代防盗系统IMMO1。 2.第二代防盗系统IMMO2。 3.第四代防盗系统IMMO3。 4.第四代防盗系统IMMO4。

汽车车载网络系统检修

汽车车载网络系统检修

第1章车载网络系统基础学问习题答案1.依据你的理解,说一说汽车为什么要使用网络系统?答案要点:许多汽车采纳了多个电控系统,假如每一个电控系统都独立配置一整套相应的传感器、执行器,势必造成导线、插接件数量的不断增多,使得在有限的汽车空间内布线越来越困难,线束和插接件的增加使得汽车修理人员对车辆进行故障诊断和修理的难度增加;同时油耗增加,成本提高。

为了提高汽车综合掌握的精确性,掌握系统也迫切需要输入、输出信号/数据共享。

当电控模块共享输入信息时,就能对汽车进行更为简单的掌握。

为了简化线路,提高各电控单元之间的通信速度,汽车制造商开发设计了新的总线系统,即车载网络系统,把众多的电控单元连成网络,其信号通过数据总线的形式传输,可以达到信息资源共享的目的。

2.说明典型车载网络系统的组成。

答案要点:通常汽车网络结构采纳多条不同速率的总线分别连接不同类型的节点,并使用网关服务器来实现整车的信息共享和网络管理。

3.车载网络系统在汽车上的应用有哪些?答案要点:车载网络系统在汽车上的应用特别多,依据应用系统加以划分的话,车用网络大致可以分为4个系统:动力传动系统、车身系统、平安系统、信息系统。

4.解释CAN、多路传输、数据总线的含义。

答案要点:CAN (Controller Area Network,掌握局域网),是国际上应用最广泛的现场总线之一。

最初,CAN被设计作为汽车环境中的微掌握器通信,在车载各电控装置ECU之间交换信息,形成汽车电子掌握网络。

多路传输用SWS (Smart Wiring System)表示,是指在同一通道或线路上同时传输多条信息。

事实上,数据信息是依次传输的,但速度特别快,好像就是同时传输的。

数据总线是模块间运行数据的通道,即所谓的信息高速大路。

数据总线可以实现在一条数据线上传递的信号可以被多个系统(掌握单元)共享,从而最大限度地提高系统整体效率,充分采用有限的资源。

5.什么是通信合同?常用的通信合同有哪些?答案要点:通信合同是指通信双方掌握信息交换规章的标准、商定的集合,即指数据在总线上的传输规章。

车载网络系统原理与检修

车载网络系统原理与检修

车载网络系统原理与检修一、车载网络系统的原理1. 总线网络:车载网络系统采用了总线网络的结构,主要包括CAN 总线、LIN总线以及FlexRay总线。

这些总线网络按照不同的要求实现车内所有设备之间的信息传递和通信。

2.数据传输:车载网络系统通过总线网络将各个子系统连接起来,实现数据的传输和通信。

比如,通过CAN总线可以实现车辆各个子系统之间的信息传递,包括发动机、ABS系统、气囊系统等。

通过LIN总线可以实现车门控制、车窗控制等功能。

3.控制单元:车载网络系统中需要有相应的控制单元来管理和控制各个子系统。

控制单元通常采用微控制器或嵌入式处理器,负责进行数据处理、通信协议的解析和控制信号的生成。

4.嵌入式系统:车载网络系统中的软件部分通常是以嵌入式系统的形式存在,这意味着它具有实时性、可靠性和可扩展性。

软件主要包括操作系统、驱动程序和应用程序。

操作系统负责管理和调度硬件资源,驱动程序负责与硬件设备的通信,应用程序则提供了各种功能和服务。

二、车载网络系统的检修1. 硬件检修:硬件检修主要针对车载网络系统中的硬件设备进行检查和维修。

首先需要检查总线网络的连接是否正常,包括CAN总线、LIN 总线和FlexRay总线的连接和接口是否正常。

其次需要检查各个子系统的连接、设备状态和供电是否正常。

最后还需要检查控制单元和嵌入式系统的工作状态,包括CPU、内存和存储设备等。

2.软件检修:软件检修主要针对车载网络系统中的软件部分进行检查和维修。

首先需要检查操作系统是否正常运行,包括启动是否正常、资源管理是否正常等。

其次需要检查驱动程序是否正常工作,包括与硬件设备的通信是否正常、设备驱动是否正常等。

最后需要检查应用程序的功能和服务是否正常,包括GPS导航、娱乐功能、车辆诊断等是否正常运行。

综上所述,车载网络系统是通过总线网络实现各个子系统之间的信息传递和通信的系统,其原理主要包括总线网络、数据传输、控制单元和嵌入式系统。

汽车网络系统故障诊断与检修中存在的问题及解决策略

汽车网络系统故障诊断与检修中存在的问题及解决策略

1 . 4 汽 车 网络 系统水 平落后 , 人 才安 排不合 理
与 一 些 发 达 国家 相 比 . 我 国的 汽 车 网 络 系统 故 障诊 断
与检修在投入使 用之后还存在 这大大小小各种 各样 的问 题 .并且所涉及 的技术和知识都还处在初级发展 的阶段 , 汽车维 修的过 程中需 要消耗 大量 的人力 、物力和资金 , 使
1 4 0 I V e h i c l e s — d P o w e r E n g i n e e r i n g 》 车辆与动力- r N l
汽车 网络 系统故 障诊 断与检修 中存在 的问题及解 决策略
眭建 国
( 永 州 职 业 技术 学 院 , 湖南 永 州 4 2 5 0 0 0 ) 摘 要 : 随着 2 1 世 纪 的发 展 和人 民 生 活 水 平 的提 高 , 各 家各 户 、 各 行 各 业 使 用 汽 车 的 频 次 与 买车 的 数 量都 达 到 一 种 顶 峰 , 为 了使 得 汽
车 网络 系统 故 障诊 断 与 检 修 工 作 带 来 安全 隐 患 。
车载 网络系统多个控 制单元工作不 正常甚至 实效 ;又或 者 因为汽车 网络 系统中 的某个控 制单元 出现 多个故障需 要检修 , 而且这些故 障还存在其 独立的线路故 障无 法 ; 更
有 可 能 是 因 为 汽 车 网 络 车 载 系 统 的 节 点 故 障 ,使 得 汽 车
候 会 发 现 汽 车 的多 个 零 件 失 灵 的状 况 ,这 就 是 由 于 汽 车
够对一些基础 的汽车 网络系统故障进行维修 , 但是很有可 能因为 自己知识局面 的狭 隘性 而导致 汽车网络 系统 故障 诊断与检修 的不彻底而 给汽车造成安 全隐患 。汽 车网络 系统故 障诊断与检修是一项 高水平 的工作 , 然而 国内的汽 车 网络 系统故 障诊断与 维修 工作还没有 达到这样 一个水 平使得在维修的过程 中仍然存在很 大的问题[ 2 1 。汽车 网络 系统故障诊断与检修也是一项需要 高技术 含量的工作 , 不 但涉及 的知识面 以及步骤范 围广 , 而且每一个 步骤都需 要 非常 的细心 , 一旦走错一步就有可能因为 自己的失误 给汽

项目9 汽车局域网系统检修

• ⑩电动车窗系统。当电动车窗开关被按住0. 4s以上时,将执行驾 驶员和乘客车窗快速下降功能。点火开关关闭后,车窗会在短时 间内保持可操作状态。曲电动大线控制系统。当
上一页 下一页 返回
• 车身控制模块接收到收音机请求信号时,车身控制模块将 控制收音机大线的高度和驱动器方向。高度可设置并保存 在优先设置的钥匙1和钥匙2上,带高度调节和高度记忆功 能
上一页 下一页 返回
学电器 • 是一种基于控制器区域网通信协议的通信,动力系统 接口模块总线终端电阻为120 SZ,发动机控制模块 总线终端电阻也为120 SZ , GM LAN总线是一个双 线线路,见图7-5 。 • GM LAN总线采用的是高速差分模式进行通信,通信 速率是500 kbit/s 。GM LAN串行通信波形,见图76,它可以通过2个逻辑层面即隐性(未驱动)和显性(驱 动)显示。 • ①隐性(逻辑1)。总线处于空闲状态,CAN-High和 CAN-Low电压相同,均为2. 5 V ,不存在差分电压。 • ②显性(逻辑2)。总线处于被驱动状态,CAN-High电 压为3. 6 V , CAN-Low电压为1. 4 V,存在2. 2 V差 分电压。
• 测试说明:
• 步骤4测试防抱死制动系统一牵引力控制系统电子控 制单元的电源和接地电路
• 步骤5测试GM LAN串行数据电路2500和2501及距离 防抱死制动系统一牵引力控制系统电子控制单元最近 的GM LAN部件。
上一页 下一页 返回
7. 2别克荣御轿车动力接口模块 故障自诊断
学电器 成大器
上一页 下一页 返回
• 图7-2显示了串行数据总线的布局,图中所示的串行数据部件 根据车辆选装件情况而有所不同。 • 2.元件的位置
学电器 成大器

汽车局域网检修实训报告

一、实习背景随着汽车电子技术的飞速发展,现代汽车已不再是简单的机械装置,而是集成了大量电子设备的复杂系统。

汽车局域网(CAN总线)作为汽车电子控制系统的核心,负责在各个电子设备之间传递信息,实现数据共享和协同工作。

为了提高学生对汽车局域网的认知和检修能力,我校组织了一次汽车局域网检修实训。

二、实习目的1. 熟悉汽车局域网的基本结构和工作原理。

2. 掌握汽车局域网故障诊断和检修方法。

3. 提高动手实践能力和团队合作精神。

三、实习内容1. 汽车局域网基本知识实训首先介绍了汽车局域网的基本概念、发展历程、标准规范等。

通过讲解,使学生了解了CAN总线的工作原理、通信协议、拓扑结构等。

2. 汽车局域网故障诊断在了解了汽车局域网的基本知识后,实训重点讲解了汽车局域网故障诊断方法。

主要包括:- 故障现象分析:通过观察车辆症状,初步判断故障可能发生的部位。

- 诊断工具使用:介绍了故障诊断仪、示波器等常用工具的使用方法。

- 数据流分析:通过分析故障代码和数据流,找出故障原因。

3. 汽车局域网检修实训过程中,学生分组进行汽车局域网检修实践。

具体步骤如下:- 故障定位:根据故障现象和数据流分析,确定故障部位。

- 故障排除:针对故障原因,采取相应的维修措施,如更换部件、调整参数等。

- 功能测试:检修完成后,对相关功能进行测试,确保故障已排除。

4. 实训案例实训过程中,选取了多个实际案例进行分析和讲解,如:- 发动机故障灯报警:通过读取故障代码和数据流,确定故障原因为点火系统故障。

- 制动系统故障:通过诊断仪读取制动系统数据流,发现制动液液位过低,导致制动系统故障。

四、实习总结1. 实习收获通过本次实训,学生对汽车局域网有了更深入的了解,掌握了故障诊断和检修方法,提高了动手实践能力和团队合作精神。

2. 存在问题- 部分学生对汽车局域网的基本知识掌握不够牢固。

- 实训过程中,部分学生动手操作能力有待提高。

3. 改进措施- 加强理论知识学习,提高学生对汽车局域网的理解。

任务1 LIN总线系统检修(最新模板)

LIN是Local Interconnect Network的缩写,其含义是局域互联网络,表 示所有的控制单元都装在一个有限的空间内,所以它也被称为“局域子系统”。 车上各个LIN总线系统之间的数据交换是由控制单元通过CAN数据总线实现的。 汽车中的局域互联网络是指所有的控制单元都在一个系统总成内,如发动机 系统、自动变速器系统、空调系统。 LIN总线系统是单线式总线,底色是紫色,有标志色。该线的横截面面积为 0.35 Inm2,无须屏蔽。 LIN总线系统有主控制器和子控制器之分,整个总成内的主控制器和子控制 器、子控制器和子控制器间的信息都由Lin总线相连,然后由主控制器通过CAN 总线与外界相连,如图所示。
故障诊断与排除
• 首先调整起动机电磁开关的闭合时间,将调整螺钉适当旋入。若仍然存在齿 响,再检查驱动齿轮与飞轮齿环的磨损情况。若齿磨损大于3mm,应焊修或更 换。
汽车电气设备检修
驱动齿轮与飞轮齿环不能啮合且有撞击声
故障现象
• 接通点火开关,启动起动机时,伴有连续不断的齿轮撞击声,使驱动齿轮不 能与飞轮齿环啮合。
故障原因
(1)主回路通电过早。在驱动齿轮与飞轮齿环还未啮合之前,驱动齿轮就已转 动。 • (2)起动机安装螺栓松动。 • (3)驱动齿轮和飞轮齿环的齿损害或磨损严重,齿长不足,啮合不牢,扭矩过 大时,两齿轮打滑。 •
汽车电气设备检修
二、LIN总线含义
CAN与LIN关系图
汽车电气设备检修
二、LIN总线含义
LIN总线是CAN总线的子网,连接在CAN总线上的控制单元执行局域互联 网(LIN)的主功能。所连接的局域互联网(LIN)副控制单元的诊断通过局域互 联网(LIN)主控制单元进行,如图所示。
HN主、副控制单元的关系图 HN主

汽车车载网络系统检修

常之后方可对ECU进行检修; ❖ (2)检查ECU外部是否有损伤痕迹,固定是否牢固,焊
锡(胶粘)是否密封可靠; ❖ (3)检查线插接通情况,特别是电源线和搭铁是否正常
。 ❖ (4)确认系统采用的ECU型号。
项目一 汽车电子控制单元的结构与检修
任务二 电控单元的检测
❖ 三、ECU的检测方法
❖ ECU检修作业的关键,在于故障原因和故障部位的诊断, 至于维修作业,主要是通过更换和电路焊接来处理。下面 探讨几种故障诊断方法。
车载网络系统的结构与检修
项目一 汽车电子控制单元的结构与检修
❖ 知识目标:

1、了解ECU的基本功能;

2、掌握ECU的基本结构及原理;

3、了解ECU故障类型及特点;

4、了解OBD-Ⅱ的特点;

5、掌握OBD-Ⅱ的故障代码意义。
❖ 能力目标:

1、能进行简单ECU故障的诊断与排除;

2、能读取OBD-Ⅱ故障码。
❖ 1、直观检查法
5、替代检查法
❖ 2、接触检查法
6、电压检查法
❖ 3、故障再生法
7、电阻检查法
❖ 4、参照检查法
8、波形检查法

9、信号注入检测法
项目一 汽车电子控制单元的结构与检修
任务二 电控单元的检测
❖ 四、随车自诊断系统 ❖ 1、OBD的概念 ❖ OBD的英文全称为ON-BOARD DIAGNOSTIC,翻译成
项目一 汽车电子控制单元的结构与检修
任务一 电控单元的组成
❖ 二、ECU的基本功能 ❖ 1、接收传感器或其他装置输入的信息,给传感器提供参
考电压;将输入的信息转变为微机所能接受的信号。 ❖ 2、存储、计算、分析处理信息;计算出输出值所用的程
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

项目九汽车局域网系统检修学习目标1.知识目标⑴通过学习,能正确描述常见CAN总线系统的组成构造、工作原理及系统的控制方法和原理;⑵通过学习能完成CAN总线系统故障诊断。

2.能力目标⑴能够正确更换汽车CAN总线系统;⑵会分析诊断和排除CAN总线系统常见故障任务1 汽车总线技术【任务导入】从发动机电控系统到自动变速器控制系统,从ABS到制动力分配,从GPS到自动巡航,从电源管理到线传操纵以及为提高舒适性而做的各种改进,使汽车电气形成一个日益庞大、复杂的系统。

另外,随着近年来ITS的发展,以3G(GPS、GIS和GSM)为代表的新型电子通讯产品的出现,它对汽车的综合布线和信息的共享交互提出了更高的要求,汽车总线技术的优势便越来越突出。

【相关知识】一.汽车总线技术的介绍1.概念汽车总线系统实质上是通过某种通讯协议(如CAN),将汽车内部的各个ECU节点联结起来,从而形成一个汽车内部的局域网络。

节点根据自身的传感器信息以及总线上的信息,完成预定的控制功能和动作,如灯光的开闭、电机启停等,节点之间的通讯通过总线来实现。

每个节点一般由MCU(或DSP等)、接口电路、总路线控制器、总线驱动器等构成。

2.现状迄今为止,在汽车上已经出现了多种总线标准,从总线所实现的功能角度分,可分为两类,一类是控制策略驱动的总线,如SAE的J1850、德国大众的ABUS、博世的CAN、ISO11898和ISO11519、美国商用机器的AutoCAN、ISO的V AN、马自达的PALMNET、以及用于低速场合的LIN等。

另一类是以大量数据传输为目的的多媒体总线,如,IDB-C、IDB-1394、MOST、AMIC-C等。

由于欧美汽车有各自的总线标准,选用哪种总线成了总线开发时的第一个问题。

亚洲汽车界尚在CAN和J1850之间犹豫,但倾向于CAN的趋势已经越来越明显。

我国的汽车以欧洲车型为主,因此CAN总线和LIN总线应该是我国汽车总线发展的趋热。

CAN总线是德国BOSCH公司在20世纪80年代初开发的一种串行数据通讯协议。

它的短帧数据结构、非破坏性总线仲裁技术以及灵活的通讯方式使CAN总线具有很高的可靠性和抗干扰性,满足了汽车对总线的实时性和可靠性的要求。

CAN遵循ISO/OSI的标准模型,但只规定了7层协议中的数据链路层,而应用层则留给用户自己定义。

到目前为止,在CAN的基础上定义的高层协议有很多,其中影响较大的有:CANKingdom/J1939/OSEK/DeviceNet(AB)/SDS(Honeywell)/CAL/CANOpen(CiA)。

CAN总线的特点:1)如果数据扩展以增加新的信息,只需升级软件即可。

2)控制单元对所传输的信息进行实时检测,检测到故障后存储故障码。

3)使用小型控制单元及小型控制单元插孔可节省空间。

4)使传感器信号线减至最少,控制单元可做到高速数据传输。

5)CAN总线符合国际标准,因此可应用不同型号控制单元间的数据传输。

6)CAN在国内的应用情况目前,国外的汽车总线技术已经成熟,且已在汽车上推广。

国内完全引进技术生产的奥迪A6车型已于2000年起采用总线替代原有线束,帕萨特B5、BORA、POLO、FIAT的Palio、Siena、哈飞赛马等车型都不同程度地使用了CAN总线技术。

此外,部分高档客车、工程机械也都开始应用总线技术。

在客车行业,不少企业对总线技术非常感兴趣,有些企业正在与高校或科研院所联合开发,有些企业甚至已经搞出样车,可以说,总线技术在客车上的应用会在近几年内迅速展开。

3.国内研发情况国内在汽车总线技术上的研发刚刚起步,而且大都集中在高校和科研单位,尚没有形成专业的技术开发公司,整体实力有待加强。

汽车企业与相关研究单位联合开展具有针对性的总线开发,以满足国内汽车生产企业对总线技术的需求,同时培养自己的总线研发人才,是一种促进总线技术广泛应用的双赢策略。

二.客车对总线技术的要求轿车对总线技术的应用已较为普遍,使用总线技术的轿车是一般有2~4条总线系统,其是动力总线(发动机、自动变速箱、ABS)和舒适总线(中央控制器、四个门模块)最为普遍,以下简要介绍客车总线技术。

1.客车总线系统要解决的问题1)由于客车车身长的特点,前后灯光线束问题是CAN总线系统首先要解决的问题;2)大型客车中发动机后置情况较多,发动机与仪表板之间的信息传递造成了线束的大幅增加,因此实现仪表板节点与发动机节点之间的CAN通讯非常必要;3)客车作为载客工具,智能化的空调管理功能非常重要;4)电源管理和故障诊断也是客车CAN研究的重要内容。

2.根据客车车身特点和急需解决的问题,将客车CAN系统分成以下几个节点:前灯光节点、后灯光节点、发动机节点、空调管理节点、仪表板节点。

三、汽车CAN总线技术特点及应用趋势随着汽车制造技术中不断应用高新技术,CAN总线这个名词逐渐被人们所熟知,CAN 总线是对汽车中标准的串行传输系统的一种简缩习惯的叫法。

CAN的英文全称是:Controller Area Network,既控制器局域网络,属于工业现场总线的范畴,是现场总线的新一代局域通讯网络,又称为控制器局域网现场总线(CAN)。

现代汽车中所使用的电子控制系统和通讯系统越来越多,如发动机电控系统、防抱死系统(ABS)、自动巡航系统(ACC)和车载多媒体系统,这些系统之间,系统和汽车显示仪表之间,系统和汽车故障诊断系统之间均需要进行数据交换,如此巨大的数据交换量,如仍然采用传统数据交换的方法,用导线进行点对点连接的传输方式将是复杂的工程,据统计,如果一个中级轿车需要线束插头300个以上,插针总数1800~2200个,线束总长超过1.5~2.0km,装配复杂而且故障率很高。

CAN总线能够以较低的成本、高级的时实处理能力在强电磁干扰环境下高安全工作。

因此,用CAN总线系统的分系统取而代之就成为必然的选择。

CAN总线是串行协议所有参加CAN总线的分系统都可以通过其控制单元上的CAN总线接口进行数据的发送和接收,他设计了高效率的仲裁机制来解决传输冲突问题,具有高优先级的系统总能优先得到总线的使用权。

CAN同时采用了其他防范措施,能够准确判断出错的节点并关闭,有效保证了总线的可靠性,比如:总线对不同数据的传输速度是不一样的,对发动机电控系统和ABS等实时控制用数据实施高速传输,对车身调节系统(如空调)的数据实施低速传输,其他如多媒体系统则和诊断系统为中速传输,速率在两者之间,这样的区分提高了总线的传输效率和安全。

现在,汽车制造业发达的国家基本都在汽车制造工程中应用CAN总线。

CAN总线作为汽车制造装配的高级核心技术,国外汽车制造商与研发机构对我国是采取的是封锁政策,即使在中国合资的国外引进品牌,也是列入国产化部件外,国外CAN总线进口到中国价格相当昂贵,在高新技术上制约着我国汽车制造业的发展。

由于CAN总线的高速通讯率、高安全性、连接方便、多主站、通讯协议简单和高性能价格比等突出优点,将在广泛的领域,特别是汽车制造业中得到普遍的应用。

我国一些科研机构与生产厂家也在研发CAN总线,我们航天发射技术及特种车事业部凭借航天科技雄厚的科技力量所研制的针对客车、卡车、小汽车的CAN总线解决方案,完全符合国际(ISO11898)标准。

商务车CAN总线系统客车、货车、特种车总线系统产品采用现场总线—-CAN将各个控制模块组成一个总线系统。

各个控制模块的数据都在这条CAN总线上传输,每个模块有选择地接收与自身有关的数据,解决了传统的点对点的连线方式所带来的复杂、混乱的弱点,增强了系统的稳定性,降低了系统成本。

任务2 CAN总线系统检修【任务导入】一辆捷豹轿车,用户反映仪表板上的ABS、悬架及驱动防滑系统的故障警告灯同时报警。

【任务分析】控制器局域网(Controller Area Network,简称CAN)广泛应用于汽车工业、航天工业等领域,是目前最有前途的现场总线之一。

【相关知识】一.CAN的含义CAN是Controller Area Network的缩写,称为控制单元的局域网,它是车用控制单元传输信息的一种传送形式。

车上的布线空间有限,CAN总线系统的控制单元连接方式采用铜缆串行方式。

由于控制器采用串行合用方式,因此,不同控制器之间的信息传送方式是广播式传输。

也就是说每个控制单元不指定接收者,把所有的信息都往外发送,由接收控制器自主选择是否需要接收这些信息。

CAN是一种世界标准的串行通信协议,为数据高速公路确定统一的“交通”规则。

二.Bus的概念Bus即总线,和导线的信息传输相比,Bus组成的网络系统能够快速、准确、大量地传输信息。

三.CAN的组成CAN的构成如图9-1所示,车身系统CAN为低速CAN(125Kbit/s),动力传动系统CAN 为高速CAN(500Kbit/s),各种模块之间进行CAN通信,完成数据交换。

CAN接线如图9-2所示,中央电气电脑(CEM)的CAN控制器具有双通道(CRXO、CTXO/CRXl、CTXl)的CAN接口,接到两个不同的网络总线(CANH、CANL)E。

各电脑通过收发器与CAN总线相连,相互交换数据。

CAN总线由两根线(CANH、CANL)构成。

CAN控制器根据两根线的电位差判断其总线的电平。

总线的电平分显性电平与隐性电平两种,二者必居其一。

发信节点通过改变该总线的电平,即可将报文发送到接收节点。

与总线相连的所有节点都可以发送报文,在两个以上的节点同时开始发信的情况下,具有优先级报文的节点获得发信权,其他所有节点转为收信状态。

图9-1CAN的构成图9-2 CAN接线CAN主要由控制器和收发器组成,CAN控制器由一块可编程芯片上的逻辑电路组成,实现通信模型中物理层和数据链路层的功能,并对外提供与微处理器系统的物理接口。

通过对CAN控制器的编程,可以设置其工作方式,控制其工作状态,进行数据发送和接收,以它为基础建立应用层。

目前,CAN控制器可分为CAN独立控制器和CAN集成微控制器两种。

CAN独立控制器使用比较灵活,可与多种类型的单片机、微型计算机的各类标准总线进行接口组合。

CAN集成微控制器在许多特定情况下,使电路设计简化和紧凑,可靠性提高。

CAN收发器提供了CAN控制器与物理总线之间的接口,是影响网络性能的关键因素。

四. CAN总线的数据传递原理1.系统组成如图9-3所示,CAN数据传输系统中每个电脑的内部增加了一个CAN控制器、一个CAN 收发器;每个电脑外部连接了两条CAN数据总线;在系统中作为终端的两个电脑,其内部还装有一个数据传输终端(有时数据传递终端安装在电脑外部)。

图9-3 宝来轿车CAN数据总线系统1)CAN控制器CAN控制器的作用是接收电控单元中微处理器发出的数据,处理数据并传给CAN收发器。
