ST500、YSK智能型电动机保护控制器技术介绍
ST500、YSK智能型电动机保护控制器技术介绍一、ST500智能型电动机保护控制器工业生产中，大量使用电动机拖动的机械，一般电动机的控制通过MCC柜中的电动机控制回路来实现其运转控制，传统典型的控制方案如下：传统的电动机控制电路如下图：为了实现电动机的控制和相应功能，通过选择相关电气设备，组成下图MCC柜，从而完成上图电动机回路的控制。
传统典型控制方案在应用过程中存在以下问题：1.热继电器回路只能实现对电动机的过载保护，保护功能单一，要实现其它保护（如三相电流不平衡保护、缺相保护、接地/漏电保护、起动加速超时保护、欠载、欠压、过压保护、欠功率保护、抗晃电、欠压失压重起动保护），则必须靠在MCC柜增加其它电气设备来实现。
2.当电动机过载时，是靠热继电器本身的双金属片过流发热膨胀顶开触点来断开电气回路实施保护的，因此，热继电器无论是金属片还是输出的触点都无法做到与强电电气回路分开独立运行，其金属片和触点都要承受大电流的负载，特别是在过载情况下，金属片和触点会长期发热变形，从而使金属片产生机械疲劳失效现象和触点沾滞现象，导致保护拒动或误动3. 热继电器没有控制功能、没有测量且变送为4~20mA输出功能（三相电流、三相电压、功率、功率因素、频率、电能、热容量、电流不平衡率、漏电流值）、没有故障记录功能（当前运行时间、当前停车时间、累计运行时间、累计停车时间、起动电流、起动时间、操作次数、输入输出状态、故障记录、故障时标、运行状态指示）、没有控制回路电源检测、不带通讯功能，因此在DCS系统中要监视电动机的运行状态和参数，必须要在MCC柜附加相应设备和回路，并通过硬接线方式把信号反馈至DCS系统，既增加了设备又使回路构成变得复杂。
4.传统电动机控制回路由于采用热继电器构成回路，使MCC柜电气元器件多，回路构成复杂，无法实现设备的一体化，且故障点多。
采用我们的ST500系列电动机保护控制器，可以一站式解决上述问题和避免了故障点多的问题。
ABB马达综合保护器M101-2 2014版
产品概述
1
产品结构
5
通讯连接
6
技术数据
7
产品标准及认证
8
订货资料
9
安装方式
10
端子定义
11
端子图
13
应用举例
15
ABB | 马达管理中心 | 1SXF135005C2009
M101 / M102 马达管理中心 产品概述
M101 / M102 马达管理中心是基于微处理器技术开发研制的电动机智能管理系 统。通过 M101 / M102 电动机控制装置 MCU，以及先进的现场总线通讯技术， M101 / M102 马达管理中心为低压电动机提供了一整套专业化的集控制、保护与 监测于一体的智能化管理方案，是过程控制系统电动机智能化管理的理想选择。
M101 / M102 类型
M101 和 M102 的类型按通讯协议划分为 M101-M、M101-P 和 M102-M、M102-P。
M101 通讯类型 M = Modbus RTU P = Profibus DP
M101- X
M102 通讯类型 M = Modbus RTU P = Profibus DP
各种需要的电动机起动控制方式已集成在装置中。起动控制方式的选择仅需在马达控制装置 M101 / M102 的设置界面直接选 取即可。
控制起动方式 直接起动 直接起动（带控制按钮盒） 正反转 - 直接起动 正反转 - 直接起动（带控制按钮盒） 正反转 - 直接起动（带限位开关） Y / △ 起动 双速控制（单绕组） 双速控制（双绕组） 自耦变压器降压起动 软起动器控制 正反转 - 软起动器控制 带接触器的馈电控制 带接触器的馈电控制（带控制按钮盒） 馈电单元的控制
1 1SXF135005C2009 | ABB | 马达管理中心

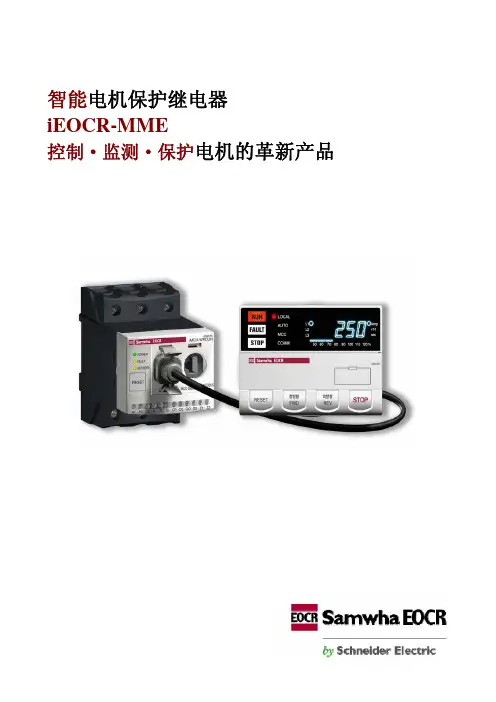

施奈德智能电动机保护器
