基于遗传算法的DFB激光器驱动系统设计
遗传算法和神经网络的DFB激光器温控系统-最新年精选文档

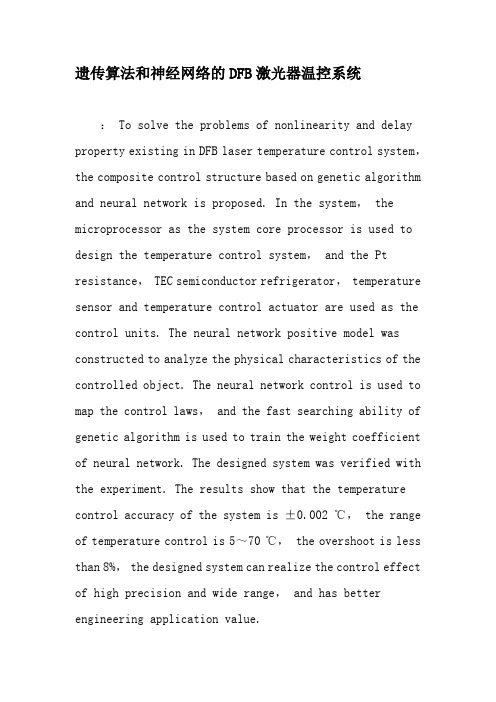

遗传算法和神经网络的DFB激光器温控系统： To solve the problems of nonlinearity and delay property existing in DFB laser temperature control system，the composite control structure based on genetic algorithm and neural network is proposed. In the system， the microprocessor as the system core processor is used to design the temperature control system， and the Pt resistance， TEC semiconductor refrigerator， temperature sensor and temperature control actuator are used as the control units. The neural network positive model was constructed to analyze the physical characteristics of the controlled object. The neural network control is used to map the control laws， and the fast searching ability of genetic algorithm is used to train the weight coefficient of neural network. The designed system was verified with the experiment. The results show that the temperature control accuracy of the system is ±0.002 ℃， the range of temperature control is 5～70 ℃， the overshoot is less than 8%， the designed system can realize the control effect of high precision and wide range， and has better engineering application value.Keywords： DFB laser； genetic algorithm； neural network； temperature control0 引言激光检测技术已经应用在许多工业领域，其中分布式（DFB）激光器的波长能够有效匹配甲烷和一氧化碳等气体的吸收峰，所以在很多领域利用它来检测气体的浓度。
一种半导体DFB激光器控制电路的设计
1 DFB激光器引脚图
图2 驱动电路
LM358双运算放大器芯片内部包含两个高增益、独立的、内部频率补偿的双运算放大器，非常合适于电源的电压范围很宽广的单电源使用，也合适在双电源的工作模式中，在实际推荐的工作条件范围下，电源的电流和电源的电压无关。
使用范围包含了直流增益模块、传感放大器和其他所有可用单的电源供电使用的运算放大器的地方。
LM为塑封8引线双列贴片式。
其具有特性如下：输出电压摆幅大（0至Vcc-1.5 V）,内部频率补偿，差模输入电压范围宽，等于电源电压范围，直流电压增益高（约100 dB）,共模输入电压范围宽、包括接地，单位增益频带宽（约1 MHz）,低输入失调电压和失调电流，电源电压范围宽、单电源（3~30 V）、双电源（±1.5-±15 V），低输入偏流，低功耗电流、适合于电池供电。
其引脚设置如图3所示。
}
void Cls(void)/*
{
uchar i;
for(i=0;i<32;i+=2)
WrAddDdat(i,0x00);
}
3 性能指标测试
将设计中1 550 nm （YOKOGAWA）公司的光谱分析进行测试图4所示，其中心波长是
图4 1 550 nm激光源光谱图。
基于DSP的DFB激光器驱动电源设计
基于DSP的DFB激光器驱动电源设计
胡叶民
【期刊名称】《激光杂志》
【年(卷),期】2015(36)1
【摘要】为了满足痕量气体检测系统对高精度激光器驱动电源的需求,基于DSP的高速运算性能,通过内环模拟反馈与外环PID控制算法相结合的双反馈模式来达到精确控制激光器驱动电流的目的,设计了一种基于DSP的DFB激光器驱动电源。
以中心波长为1651nm的DFB激光器进行驱动性能测试,线性度达到99.996%。
连续50小时不间断工作,驱动电流的波动幅度仅有0.004m A,为DFB激光器在痕量气体浓度检测方向提供了有力保障。
【总页数】3页(P82-84)
【关键词】痕量气体检测;DSP;DFB激光器;驱动电源
【作者】胡叶民
【作者单位】浙江丽水学院
【正文语种】中文
【中图分类】TN271.5
【相关文献】
1.基于遗传算法的DFB激光器驱动系统设计 [J], 张炜
2.用于近红外气体检测的高稳定性DFB激光器驱动电源设计 [J], 王昆;李明;李亚萍
3.带有双路TEC温控的功率可调DFB激光器驱动电源设计与实现 [J], 侯腾;张行;肖雷
4.基于STM32的DFB气体激光器驱动电路设计与实验 [J], 李红岩;刘韩飞;王伟峰;李俊;陈炜乐;刘宝;杨博
5.基于DSP的DFB激光器温度控制系统设计 [J], 闫胜利
因版权原因，仅展示原文概要，查看原文内容请购买。
一种半导体DFB激光器控制电路的设计
一种半导体DFB激光器控制电路的设计半导体DFB激光器是一种常用的光电器件，具有自锁振荡和稳定单模输出的特点。
为了实现对DFB激光器的精确控制，需要设计一种合适的控制电路。
这篇文章将详细介绍一种基于反馈控制的DFB激光器控制电路设计方案。
首先，我们需要了解DFB激光器的工作原理。
DFB激光器是一种具有光栅衍射结构的半导体激光器，通过该结构可以实现选择性放大其中一特定波长的光信号，从而实现单模输出。
控制DFB激光器的输出波长主要通过改变激光器中的折射率或者光栅调制电流来实现。
基于以上的工作原理，我们可以设计一种基于PID反馈控制的DFB激光器控制电路。
PID控制器是一种经典的控制算法，通过对系统的误差、积分和微分进行综合处理，实现对系统的精确控制。
其数学描述为：u(t) = Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt其中，u(t)为输出控制信号，e(t)为系统的误差，Kp、Ki和Kd为PID控制器的参数，分别对应比例、积分和微分增益。
对于DFB激光器的控制，我们可以将激光器的输出功率作为系统的误差信号。
具体设计步骤如下：1.传感器选择：选择一个合适的光功率传感器，用于测量DFB激光器的输出功率。
常用的光功率传感器有PIN光电二极管、光纤耦合探头等。
2.比例放大器：将光功率信号放大到适合PID控制器的输入范围。
可以使用运算放大器或者其它适当的电路来实现。
3.PID控制器：设计一个PID控制器电路，根据实际需求调整比例、积分和微分增益系数。
可以使用模拟电路或者数字信号处理器来实现PID控制器。
4.DA/AD转换：将数字控制信号转换为模拟控制信号，根据PID控制器的输出控制信号，调整DFB激光器的工作状态。
同时，将光功率传感器测得的光功率信号转换为数字信号，在PID控制器中作为反馈输入。
5.功率调节电路：根据PID控制信号，调节DFB激光器的工作状态，实现输出功率的稳定控制。
基于REC技术的DFB激光器阵列驱动电路的设计

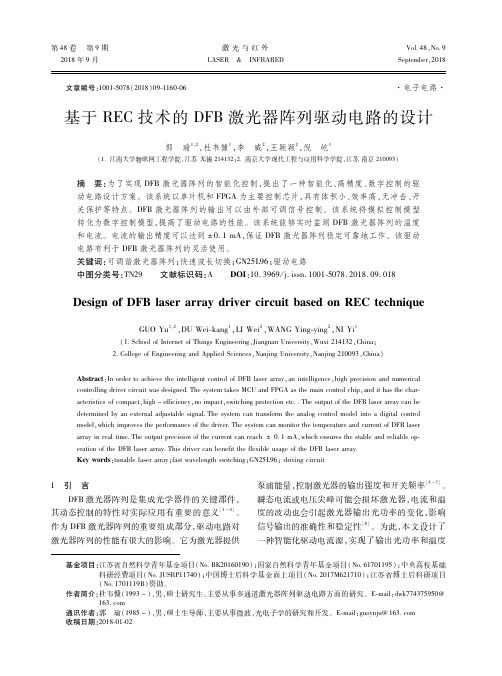

ＤｅｓｉｇｎｏｆＤＦＢｌａｓｅｒａｒｒａｙｄｒｉｖｅｒｃｉｒｃｕｉｔｂａｓｅｄｏｎＲＥＣ ｔｅｃｈｎｉｑｕｅ
