初中物理家庭电路专题练习
中考物理培优(含解析)之家庭电路故障的分析问题附答案
一、初中物理家庭电路故障的分析问题1．下列关于家庭用电知识的说法正确的是( )A．制作保险丝应选择熔点较高，电阻较小的材料B．控制电灯的开关应连接在火线与该电灯之间C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路D．使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A．制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的，故A错误；B．为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间，故B正确；C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，总功率不大，此时灯不亮且空气开关跳闸，则故障可能是台灯短路，故C错误；D．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），故D错误；故选B。
2．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。
[2]当电路是断路时，用测电笔测量时，C是与零线相通的，本不该亮，亮了那就说明到C 的零线断开了。
3．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。
中考物理专题复习家庭电路故障的分析问题的综合题附答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。
用测零线电笔检测a点氖管不发光，检测b点氖管发光。
发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
2．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。
这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。
(以上两格均选填“正常”或“短路”)。
【答案】电阻正常短路【解析】【详解】[1]从焦耳定律2得出串联电路中电阻大时发热量高，所以接头处容易发热高甚至引Q I Rt起火灾，是由于接头处导线比相同长度无接头处导线的电阻大；[2][3]把灯L1放在火线上时，L1与L2串联，若L2电路正常，L1与L2都不会达到额定电压，所以L1将发光较暗，所以若L1发光较暗时，说明该支路正常工作；若L1正常发光，说明L2没有分到电压，即该支路短路。
3．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；②闭合S、S2，L0不亮，则说明__________；③闭合S、S3，L0、L3发光都较暗，则说明__________；（2）测电笔法如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。

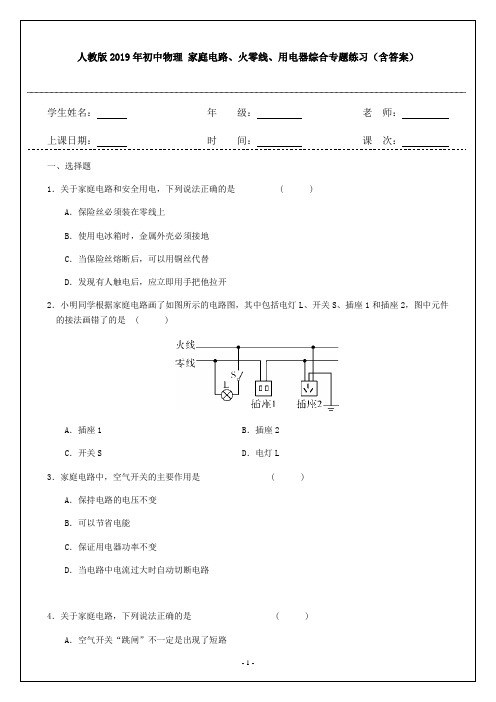

人教版2019年初中物理 家庭电路、火零线、用电器综合专题练习(含答案)
人教版2019年初中物理家庭电路、火零线、用电器综合专题练习（含答案）学生姓名：年级：老师：上课日期：时间：课次：一、选择题1．关于家庭电路和安全用电，下列说法正确的是 ( )A．保险丝必须装在零线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即用手把他拉开2．小明同学根据家庭电路画了如图所示的电路图，其中包括电灯L、开关S、插座1和插座2，图中元件的接法画错了的是 ( )A．插座1 B．插座2C．开关S D．电灯L3．家庭电路中，空气开关的主要作用是 ( )A．保持电路的电压不变B．可以节省电能C．保证用电器功率不变D．当电路中电流过大时自动切断电路4．关于家庭电路，下列说法正确的是 ( )A．空气开关“跳闸”不一定是出现了短路B．只有36 V的电压对人体才安全C．当发现有人触电时，用手把触电的人移开D．工作的用电器越多，总电阻越大5．下列现象中，可能引起家庭电路中保险丝熔断的是 ( )①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断A．①② B．②③C．①③D．②④6．下列关于生活用电常识的认识中，符合要求的是 ( )A．发现有人触电时立即用手将触电者拉开B．使用试电笔时，手指不能碰到笔尖金属体，以免触电C．安装电路时，开关必须接在零线上D．小王家的空气开关跳了闸，一定是电路中的总功率过大7．下列符合安全用电要求的是 ( )A．湿手触摸开关B．发现有人触电时，未切断电源，直接用手拉开触电者C．有金属外壳的用电器使用三孔插座D．随意搬动亮着的台灯或工作中的电扇8．如图所示，为家庭电路中常见的螺口灯泡和拉线开关，要求开关控制灯泡，符合连接要求的是( )9．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。
关于安全用电，下列做法正确的是( )A．为了清洁卫生，应经常用湿布擦拭正在工作的台灯B．为了不影响工作，更换灯泡或维修电路时可以不断开电源C．发现有人触电时，应先切断电源，再把人拉开D．一个多孔插线板可以同时使用多个大功率用电器10．物理知识的应用，体现在生活中的方方面面。
中考物理家庭电路故障及答案
一、初中物理家庭电路故障的分析问题1．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）A．火线断路B．零线断路C．灯泡断路D．灯泡短路【答案】B【解析】【分析】【详解】A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
故选B。
2．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
3．下列关于生活用电常识，正确的是（）A．发现有人触电时，应立即用手将触电者拉开B．控制电灯的开关应该接在火线和灯泡之间C．空气开关跳闸，一定是电路中用电器的总功率过大D．正常使用测电笔检测线路时，没有电流通过人体【答案】B【解析】【分析】【详解】A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。
专题技巧一 家庭电路故障分析-九年级物理上《电
专题技巧一家庭电路故障分析一、单选题1．（2019·陕西·中考真题）如图是小轩家的部分电路．下列说法正确的是（）A．若熔断器熔丝断了，可以用铜丝代替B．若导线cd间断路，仍然可以安全使用三线插座C．若闭合开关S，灯泡L不发光．用测电笔检测e点，氖管不发光，则说明灯丝一定断了D．若ab间断路，灯泡L仍能正常工作2．（2019·贵州·九年级课时练习）一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是A．如果“法师”此时光脚直接站在地上，也不会触电B．“法师”的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了 D．在人、灯交替过程中，助手将火线断开了3．（2020·山东枣庄·中考真题）图是某家庭电路的一部分，下列说法正确的是A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C．保险丝烧断后可用铜丝代替D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路4．（2019·全国·八年级期中）小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试右面的孔时测电笔才发光D．只有测试左面的孔时测电笔才发光5．（2021·陕西莲湖·二模）如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）A．灯泡L1所在支路正常B．灯泡L2所在支路断路C．灯泡L3所在支路短路D．装好保险丝，合上所有开关后，灯泡都能正常发光6．（2018·全国·九年级单元测试）电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）放在如图位置来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（）A．L1所在的支路短路B．L2所在的支路断路C．L3所在的支路短路D．各支路均完好7．（2019·广东广东·中考真题）如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭．检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是A．插座短路B．进户的火线断路C．进户的零线断路D．电灯的灯丝断路8．（2021·福建省宁德市教师进修学院二模）下列现象，不会引起家庭电路空气开关“跳闸”的是（）A．开关短路B．插座中的火线零线相碰C．使用的用电器总功率过大D．正在工作的用电器短路9．（2021·全国·一模）如图所示，将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮。
初中物理家庭电路作图题
初中物理家庭电路作图题篇一：初中物理家庭电路作图题家庭电路作图题训练姓名：_____________班级：_____________1、把带有开关的电灯，三孔插座正确地连入如图的家庭电路中．2、一间教室要安装2盏“220V 40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．3、请同学们将图连成符合安全用电原则的照明电路。
4、（2015?洪湖市一模）请用笔画线代替导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中．5、将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上．6、请将带开关的螺丝口灯泡和带熔丝的三孔插座，正确接入图中所示的电路中。
7、声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光；请用笔画线代替导线，在答题卡上按题意要求将图中的电路连接完整。
8、下图是家庭电路的示意图。
请把该图连接完整（4分）9、小宝想在卧室安装一盏照明电灯，请在图中帮他把灯和开关接入电路。
10、如图所示,甲为一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)的实物图,乙为背面接线示意图,“A”“B”是从开关接线柱接出的两根导线,请你将图乙中的电路连接完整,使开关控制电灯,又不影响插座供其他电器使用。
11、请在图中的虚线框内设计一电路图：连接导线,使护士看见L1灯亮知道1号病房有人呼叫,看见L2灯亮知道2号病房有人呼叫。
(虚线框内导线不许交叉)12、为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关S1（现场有人，S1闭合；现场无人，S1断开）以及可见光自动开关S2（白天，S2闭合；夜间，S2断开）控制电路，可达到目的．请完成电路连接．13、如图所示的家庭电路,将开关、两盏灯和插座连入电路中,要求开关同时控制两盏电灯，插座单独使用。
中考物理复习家庭电路故障的分析问题专项易错题及答案
(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；
(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。
【答案】会
【解析】
【分析】
【详解】
如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光
C．故障是灯泡L断路D．故障是熔断器断开
【答案】B
【解析】
【分析】
【详解】
闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路。灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，氖管照常发光。
中考物理家庭电路故障的分析问题综合题含答案
一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S 跳闸后，复位时又立即跳闸。
电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L 0，当闭合开关S 、S 1时，L 0正常发光，L 1不发光；当闭合开关S 、S 2时，L 0和L 2都发出暗红色光；则可以确定电路故障是A ．灯L 1断路B ．灯L 1短路C ．灯L 2断路D ．灯L 2短路【答案】B 【解析】 【分析】将电灯L 0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L 0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L 0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V ，这条支路正常；若电灯L 0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】当闭合开关S 、S 1时，L 0和 L 1串联，L 0正常发光，L 1不发光，说明灯L 1短路；当闭合开关S 、S 2时，L 0和L 2串联，L 0和L 2都发出暗红色光说明灯L 2正常。
故选B 。
【点睛】电路故障是中考必考题型，本题根据灯L 0的发光情况判断电路故障，不太难。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
初中物理13.5家庭电路_练习
1. 常用的白炽灯泡有_____和_____两种.2. 安全用电的原则__________________________.只有不高于_____伏特的电压才是安全的.3. 当发现有人触电时,应赶快_____开关或用_____将电线挑开,绝不能______去拉.4. 在日常用电中,需要特别警惕本来不应该带电的物体_____,本来应该绝缘的物体_____.因此应该注意:防止绝缘部分_____;保持绝缘部分_____;避免电线跟其他金属物_____;要_____检查,_____修理.5. 为了避免电路中电流过强,导线过热,损坏仪器,引起火灾的事故,电路中必须有保险装置叫_____,使电流强度超过规定值时能_____切断电路.6. 发生火灾时,要首先____开关,绝不要带电____.7. 什么叫做短路:__________________________.8. 引起电线中电流超过规定值的原因:(1)电线连接的用电器的总功率_____;(2)可能发生_____.9. 更换保险丝的时候,必须____、____、再进行操作.10. 选用保险丝的时候,应该使它的额定电流_____或_____电路最大的正常工作电流.11. 高压触电有_______和_______触电两类.12. 发生火灾时,要首先_____开关,绝不要带电_____.13. 测电笔的正确使用方法是:用手接触笔尾的_____,笔尖接触电线或与电线连通的导体.若氖管发光,表明接触的是_____线,氖管不发光,表明接触的是_____线.14. ( )室内照明电路主要由____、____、____、____、____、____和____组成.A.电度表;总开关(闸刀开关);用户保险;开关(电键);用电器;插座;导线B.电源;电度表;用户保险;开关(电键);用电器;插座;地线C.电源;总开关(闸刀开关);用户保险;开关(电键);用电器;天线;地线15. ( )白炽电灯是利用电流____效应制成的.灯丝是用____高的___做的.充气灯泡里的气体可以阻碍钨丝在高温下的____.A.热;电阻;钨;汽化B.热;熔点;钨;氧化C.热;熔点;钨;升华16. 安全用电的原则_________________________________________________.只有不高于____伏特的电压才是安全的.17. 教室楼里共安装了标有"220V40W"的电灯108盏,需要选用额定电流是_____安培的保险丝.A.等于或稍大于216B.等于或稍小于216C.等于216D.无法判断18. ( )关于照明电路的安装原则,下面哪一条是错误的.A.各盏电灯应该并联B.插座和电灯应该并联C.控制电灯的开关应和电灯串联,并装在火线上D.保险丝盒应装在总开关的前面19. 我国照明电路的电压是____伏特,动力电路的电压是____伏特.20. 照明电路的两根导线中有一根连着地叫____线,另一根叫____线,它们之间的电压是____伏.21. 照明电路中的电灯与其它电源插座是____联的,电灯与开关是____联的,而保险丝必须____联在电路里.22. 一台电烘箱,它的电热元件是由4条镍铬合金丝并联成的,每条镍铬合金丝的电阻都是44欧姆,这台电烘箱由照明电路供电.它的总保险盒里应该装额定电流是多少安培的保险丝?23. 一座教学楼的总保险盒装的保险丝的额定电流是25安培.楼里共有20间教室,每间教室装了40瓦特的电灯6盏,在全部电灯都亮的时候,还能再接上多少瓦特的用电器?。
中考物理家庭电路故障的分析问题(大题培优 易错 难题)及答案
一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（ ）①电炉的功率太大 ②插座处原来有短路 ③电炉的电阻丝断了 ④电炉的插头处有短路 A ．①② B ．①④C ．②④D ．③④【答案】B 【解析】 【分析】 【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确； ②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页（共1页）
初中物理家庭电路专题练习
一．选择题
1．人们生活水平逐渐提高，家用电器不断增多，在家庭电路中，下列说法正确的是（ ）
A
家中用电器与插座是串联的
B
使用测电笔时，不能用手接触到笔尾金属体
C
在更换灯泡之前应首先断开开关
D
家庭电路电压是安全电压
2．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（ ）
A
火线上的保险丝应该改装到零线上
B
甲处应装开关，乙处应装用电器
C
使用试电笔辨别火线和零线时，手指不可以碰到笔尾金属体
D
．
当保险丝熔断后，可以用铜丝代替
3．下晚自习回家后，刻苦努力的小俊同学想用台灯照明继续看书学习．当他把台灯的插头插入插座后，闭合开关
时，室内所有用电器全部停止工作，再用测电笔测双孔插座的两个孔时，氖管都不发光，则故障可能是（ ）
A． 插座短路 B． 灯座短路 C． 干路零线断路 D
． 台灯灯丝熔断
4．某家庭电路的电度表标有“220V 10A”字样，家中正在使用的电器有一台100W的电冰箱，两个40W的日光灯．此
时需要再用一个20W的台灯，可每当台灯的插头插进插座时，空气开关就“跳闸”，发生这种现象的原因可能是（ ）
A． 用电器的总功率过大 B． 日光灯管断路
C． 插头或台灯短路 D． 电冰箱的功率突然增大
5．装修房屋时，为了检查家庭电路连接是否有问题，电工师傅将家中所有开关都断开，然后将火线上的保险丝取
下，换上一只额定电压为220V的灯泡L，如图所示．闭合总开关S，灯L不发光；再闭合开关S1，灯L正常发光，
L1不发光．则可以判断出（ ）
A． ab间短路 B． bc间断路 C． cd间短路 D
．
cd间断路
6．（2015•濠江区模拟）下列符合安全用电要求的是（ ）
A
．
用湿抹布擦正在发光的灯泡
B
．
为了方便，将洗衣机三脚插头改成两脚插头使用
C
．
家庭照明电路中，开关要串联在火线和电灯之间
D
用电器起火时要迅速泼水救火
第2页（共2页）
7．关于安全用电常识，下列说法不正确的是（ ）
A
经验证明，不高于36伏的电压对人体是安全的
B
两孔插座中的两个线头相接触时会出现短路现象
C
使用试电笔辨别火线时，手要接触笔尾金属体
D
家庭电路中熔丝熔断后，短时间内可以用细铜丝或者铁丝代替
8．作为一名中学生，为了人身安全，必须了解家庭安全用电常识．下列说法中正确的是（ ）
A
家里保险丝熔断，一定是电路中发生了短路
B
可以用铜丝和铁丝代替保险丝
C
发现有人触电时，应立即用手把他拉开
D
电饭锅用三脚插头，是为了防止锅体漏电造成触电事故
9．关于家庭电路和安全用电，下列说法正确的是（ ）
A
我国家庭电路电压是36V
B
家庭电路中的用电器是串联的
C
电冰箱在工作时金属外壳应与大地连接
D
电能表是测量用电器总功率的仪表
10．下列做法中，符合安全用电要求的是（ ）
A
家用电器起火时，先灭火后再切断电源
B
电冰箱，洗衣机等用电器要使用三角插头
C
在一个插座上同时使用多个大功率用电器
D
家庭电路中，控制灯泡的开关安装在零线上
11．关于家庭电路及安全用电，下列说法中正确的是（ ）
A
家庭电路的电压是220V，电路中的插座和电灯是串联的
B
新建楼房中的供电线路已经不再使用保险丝，而用起保险作用的空气开关
C
家庭电路中总电流过大就是总功率过大造成的
D
在正确使用试电笔辨别火线时，试电笔的氖管发光，说明有电流通过人体
12．小鹏在家中遇到一件怪事，原来家中各用电器都在正常工作，当他再将一个节能台灯的插头插入插座准备学
习时，用电器全部停止了工作，发生此现象的原因是（ ）
A
可能是这个插座的火线和零线原来就互相接触形成了短路
B
这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C
可能是插头插入这个插座时，导致火线和零线互相接触形成了短路
D
同时工作的用电器过多，导致干路中总电流过大，空气开关跳闸
13．如图是某家庭电路的一部分，下列说法正确的是（ ）
A
电冰箱接入三孔插座后电灯与电冰箱是串联
B
电冰箱接入三孔插座能使电冰箱金属外壳接地
C
若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D
断开开关S时，站在地上的人接触A点或B点都不会触电
14．电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的
情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正
常发光．由此可以判断（ ）
第3页（共3页）
A． 各支路均完好 B．
L1所在的支路短路
C． L2所在的支路断路 D．
L3所在的支路短路
15．小冬在学了有关家庭电路知识后安装了如图四盏电灯，你认为其中正确的是（ ）
A． B． C． D
．
16．教室里日光灯、电风扇、多媒体投影等用电器的连接方式是（ ）
A． 串联 B． 并联
C． 先串联后并联 D． 串联、并联都可以
17．如果发现家庭电路上的保险丝被烧断，那么这个电路上（ ）
A． 一定是某处发生了短路 B． 一定是用电器的总功率过大
C． A、B两种情况都有可能 D． A、B两种情况都不可能
18．某家庭电路的组成如图所示，下列说法正确的是（ ）
A
图中的插座可以是并联的，也可以是串联的
B
控制灯泡的开关可以接在零线上
C
彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D
有金属外壳的家用电器必须用三孔插座，以确保安全
二．填空题
19．家庭电路中，控制电灯的电键与电灯 连接．电灯与电视机是 连接（选填“串联”或“并
联”），若同时开启的用电器越多，电路中的总电流 ．（选填“越大”、“越小”或“不变”）
20．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关
应装在 方框中．当闭合开关S时，灯L闪亮一下后熄灭，而室内其它用电器仍正常工作，则灯L处
（填“断路”或“短路”）．
第4页（共4页）
21．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入
一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭
合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定 ．
22、现有两个灯泡L1、L2，分别标有“10V 10W”和“9V 5.4W”的字样．当将它们串联使用时，电路两端允许加的
最大电压是______V；当将他们并联使用时，干路允许通过的最大电流是______A，电路消耗的最大功率是_______W．
三．解答题
22．如图所示，请将下列元件连接成负荷安全用电要求的家庭电路．
23．请用笔画线表示导线，将如图所示的电灯和开关正确接入家庭电路中．
