型钢外挑脚手架专项施工方案

合集下载

脚手架工程专项施工方案技术交底

脚手架工程专项施工方案技术交底
公司红线管理规定:
(1)外架方案必须有可实施的、有效的施工图:平面图、立面图、悬挑架钢梁布置图、连墙件布置图。
(2)外架水平封闭必须达到如下要求:作业层和作业层的下一层,悬挑架(爬架)首层,落地架第二层,且中间层不超过10m必须全封闭。
(3)悬挑架的悬挑梁必须采用不小于16号的国标工字钢,斜拉钢丝绳直径不小于14,架体高度超过20m必须组织专家论证。
1、刷红白油漆,每段长400
2、剪刀撑连续布置成封闭
踢脚板
200高
红白相间油漆,45°角,带宽150。每1.8m设置一道。
(1)落地架搭设参数
(2)在混凝土面层上搭设架体时可采用用宽度不小于200mm,厚度不小于50mm的木板或不小于10#的槽钢作为立杆垫板。架体立杆基础底座、垫板均应准确地放在定位线上,垫板长度不应少于2跨。
8、严禁外架与内架相连接。
五、脚手架的拆除
(1)脚手架拆除顺序,由上而下、后搭者先拆、先搭者后拆,同一部位拆除顺序是:栏杆→脚手板→剪刀撑→大横杆→小横杆→立杆。
(2)脚手架拆除必须自上而下,逐层拆除,严禁单面拆除后再拆除另一面。连墙件的拆除随架体逐步进行。
六、安全技术措施
(1)进入施工现场的人员必须戴好安全帽,高空作业系好安全带,穿好防滑鞋等,现场严禁吸烟。
5000
6
成品挡脚板
180mm宽
240m
7
钢丝绳
16#
(2)悬挑梁上应设置定位点,使架体底部立杆及卸载钢丝绳与悬挑梁连接牢靠,不得滑动或窜动,外立杆定位点离悬挑梁端部不应小于100mm。架体底部应设双向扫地杆,扫地杆距悬挑梁顶面150~200mm。
(3)脚手架外侧立面整个长度和高度上连续设置剪刀撑。
(5)纵向水平钢管置于横向水平钢管之上,纵向水平杆的间距应不大于400mm,竹笆板平铺于纵向水平杆之上。

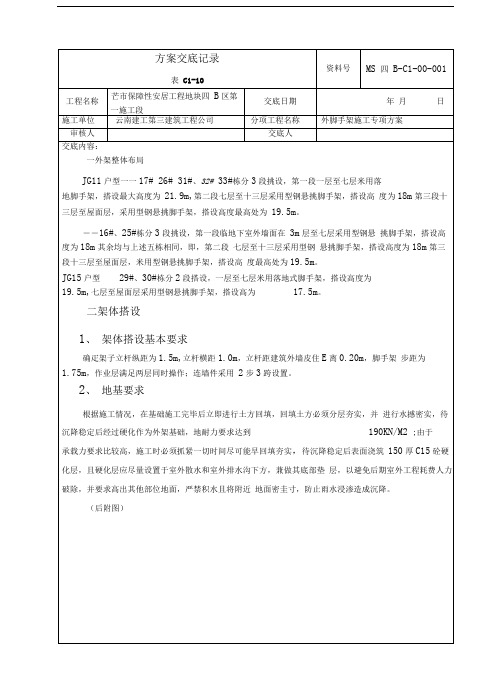

方案交底记录

方案交底记录

排水沟垫层兼做架体下脚垫层3悬挑工字钢一端由预埋件固定于楼板上,一端通过钢丝绳拉吊,其间距同立杆间距相对应,通过预埋锚固直径为①16的钢筋抱箍与结构楼板固定,锚固段应置于下层板筋位置,纵横向增加板筋2①18或与梁主筋连接,做法详下图。

预埋件直接关系到脚手架的安全性能,应按照附图大样放线定位预埋。

每根立杆必须落在型钢面上。

型钢上安装立杆的位置焊一根长100mm的短钢筋,焊接前需在工字钢面上引孔,引孔位置应选在工字钢表面居中位置,避免立杆产生倾斜及弯扭作用,再将短筋放在引孔位置满焊,以防止钢管产生滑移。

悬挑钢梁其上部脚手架构造同落地式脚手架。

(如下图)屮十小H se\悬挑钢梁穿墙构造L_1XL3100悬挑钢梁楼面构造0册尉巾16预理环悬挑大样斜拉钢绳安装时先用三个钢绳卡掐紧挑梁端头,随后再安装上部预流钓钩位置,在拧紧钢绳卡前用紧线钳将钢绳施加预应力、拧紧钢绳卡。

⑦特殊部位的处理:阳台两侧转角处的悬挑工字钢需外挑2.5m,内锚部份长3.5m,当锚入部分与其它悬挑工字钢冲突时,需确保主要受力构件锚固长度,次要受力构件与其焊接牢固共同受力,节点处各自预埋拉结点以锚固钢梁。

(详见下图)阳台及主体阳角处工字钢布置采光井位置随挑架分段卸荷,在离墙250mm位置布设两根长6000m的16#X字钢,中间横担一根穿墙工字钢,与板面的高差垫枕木调平,井道内间距1500立六根站杆。

详见下图:采光井工字钢布置结构施工期间,消防电梯井道采用4根立杆,间距1.4m,担架电梯采用6根立杆,间距1.1m,每步1.75m井字形排列水平杆件、随结构施工向上搭设,操作层搭高一步防护。

井道内脚手架随挑架层隔断。

分段处设置在楼层,采用两根16号工字钢支撑梁,工字钢顶面焊接①25、高100 mm的钢筋用于定位立杆立杆构造要求(1)立杆接头除在顶层可采用搭接外,其余各接头必须采用对接扣件对接。

立柱上 的接头扣件应交错布置,两个相邻立柱接头不得设置在同步同跨内,两面相邻立柱接头在高度方向错开的距离不应小于 500mm ,各接头中心距主节点的距离不应大于步距的1/3。

脚手架施工方案-经专家论证

脚手架施工方案-经专家论证
分段撤除高差不应大于2步,如高差大于2步,应增设连墙件加固。
应保证撤除后架体的稳定性不被破坏,连墙杆被撤除前,应加设临时支撑防止变形、失稳。
当足手架拆至下部最后一根长钢管的高度〔约6m〕时,应先在适当位置搭临时抛撑加固后再拆连墙件。
6
6.1检查和验收应符合?建筑施工扣件式钢管足手架?〔JGJ130-2021〕要求。
混凝土结构设计标准?(GB50010-2021)中国建筑工业出版社;
建筑施工平安检查标准?(JGJ59-2021)中国建筑工业出版社;
危险性较大的分局部项工程平安治理方法?〔建质[2021]87号文〕
建筑物防雷设计标准?〔GB50057-2021〕。
凉山州政法委武警凉山州支队改善型经济适用住房工程施工组织设计?
本工程悬挑外足手架,架体采纳48x3.5钢管,悬挑梁采纳16号工字钢;架体立杆纵距1.5m,立杆横距0.85m,步距1.7m;连墙件按两步三跨设置,采纳钢管扣件连接。主体时期要紧用于平安防护,装修时期既用于装修施工,也兼作平安防护。
3.3
搭设时期共需架子工20名,维护时期共需架子工4名,撤除时期外架工20名。所有架子工均需持证上岗。
4.10
在夯实的回填土上浇注1.3m宽,0.1米厚C15垫层作为落地足手架的根底,足手架搭设前先在立杆底展垫200mm宽,50mm厚木板。
本工程足手架不设计上人歪道;人员通行从室内楼梯进出。
4.13
1避雷装置:包括接闪器、接地极、接地线。
1)接闪器用直径不小于12mm的镀锌钢筋制作,设在拟建建筑物四角的足手架立杆上,高度不小于1m,并将最上层的横杆全部连通,形成避雷网络。
检查焊接钢管外径和壁厚、外外表锈蚀深度
塞尺
2把
检查钢管两端面切歪偏差

外架施工方案(专项方案)

外架施工方案(专项方案)

明发·明觉小镇项目脚手架施工方案浙江欣捷建设有限公司二〇一六年十二月七日目录1 编制依据 (1)2 工程概况 (1)2.1 工程简介 (1)2.2 施工平面布置 (2)2.3施工要求 (2)2.4 技术保证条件 (3)3 施工计划 (4)3.1 施工进度计划 (4)3.2 材料与设备计划 (5)3.3 劳动力计划 (5)4 施工方案 (5)4.1施工方案 (5)4.2技术参数 (7)5 施工方法及工艺要点 (7)5.1 施工工艺流程 (7)5.2 施工方法及检查验收 (7)6 施工安全、质量、环保、工期、职业健康的技术保证措施 (21)6.1 施工安全保证措施 (21)6.2工程质量的技术保证措施 (28)6.3工期的技术保证措施 (30)6.4 环保的技术保证措施 (30)6.5 职业健康的技术保证措施 (31)7 计算书 (32)7.1 计算依据 (31)7.2 计算过程和结论 (31)1 编制依据(一)《建筑结构荷载规范》GB50009-2011;(二)《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011;(三)《建筑工程施工质量验收统一标准》GB50300-2013(四)《建筑施工安全检查标准》JGJ59-2011(五)《低压流体输送用钢管》GB/T3091-2008(六)《钢管脚手架扣件》GB15831-2006(七)《施工现场临时用电安全技术规范》JGJ46-2005(八)明发·明觉小镇项目工程施工图。

2 工程概况2.1 工程简介明发集团(马鞍山)环境建设有限公司拟在马鞍山市博望区新建明发明觉小镇启动区项目。

该启动区分多期进行实施,主要包括10幢18层的住宅楼、8幢6+1F的住宅楼、16幢3F的住宅楼及部分1~2F商业、变配电等配套设施,场地北侧下设一层地下车库(虚线范围内,详见平面图),框剪结构(高层)及框架结构(低、多层及地下车库)。

重要性等级为二级和三级,建筑场地的复杂程度为二级,地基的复杂程度为二级。

悬挑脚手架施工方案及计算书

悬挑脚手架施工方案及计算书

目录一、工程概况: (1)二、架体设计、搭设与拆除 (2)2。

1扣件式钢管脚手架搭设的基本要求 (2)2。

2外架结构构造 (2)2.3外架防护构造 (3)2.4脚手架的拆除时应符合下列规定: (3)三、脚手架材质要求 (4)3。

1钢管 (4)3。

2扣件 (4)3。

3脚手板 (4)3。

4连墙件 (4)3.5安全网 (5)四、外脚手架的验收、使用与保养 (5)五、安全管理 (6)六、计算书 (6)七、质量保证措施 (22)八、安全管理制度 (22)一、工程概况:本工程为博大·世纪华庭6#楼,位于焦作市山阳区焦东路北段东侧,工期为365天,要求2011年5月20日开工,2012年5月20日竣工交付使用.该工程由中国建筑技术集团设计, 建筑面积为8443.5M2。

地下是一层地下室,地上主体为18层.地下室层高3.6M,地上部位层高均为2。

9M,单元组合为一梯两户,地上部分均为住宅。

该工程剪力墙结构。

由于需要及时进行基础回填土,综合考虑了以往的施工经验,决定采用型钢悬挑脚手架。

本方案编制依据:《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009—2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91)以及本工程的施工图纸.二、架体设计、搭设与拆除2.1扣件式钢管脚手架搭设的基本要求横平竖直,整齐清晰图形一致,平竖通顺,连接牢固,受荷安全,有安全操作空间,不变形,不摇晃。

外架搭设时,严格按照规范对材质、搭设顺序的要求进行,遵守安全技术规程对外架搭设的安全操作要求,保证操作人员持证上岗,以确保外架搭设的质量和安全性。

2。

2外架结构构造本工程悬挑脚手架采用普通型钢悬挑脚手架.架体距离墙面400㎜,架体宽度1200㎜,立杆间距1500㎜,大横杆步距外侧1800㎜,内侧1800㎜。

槽钢悬挑式钢管外脚手架搭设方案

槽钢悬挑式钢管外脚手架搭设方案

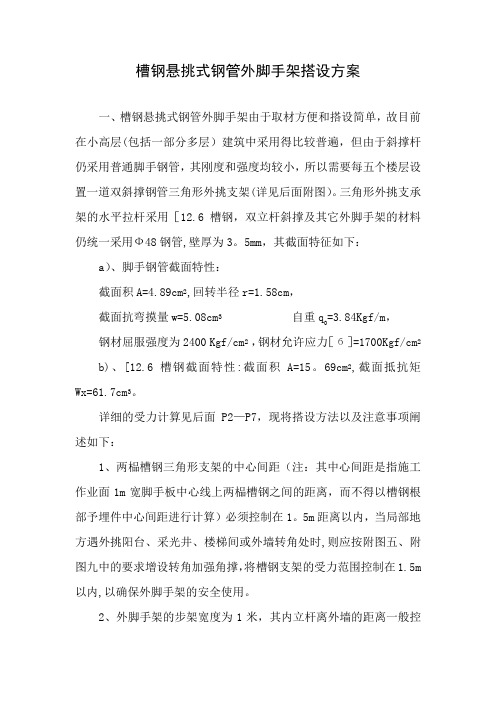

槽钢悬挑式钢管外脚手架搭设方案一、槽钢悬挑式钢管外脚手架由于取材方便和搭设简单,故目前在小高层(包括一部分多层)建筑中采用得比较普遍,但由于斜撑杆仍采用普通脚手钢管,其刚度和强度均较小,所以需要每五个楼层设置一道双斜撑钢管三角形外挑支架(详见后面附图)。

三角形外挑支承架的水平拉杆采用[12.6槽钢,双立杆斜撑及其它外脚手架的材料仍统一采用Ф48钢管,壁厚为3。

5mm,其截面特征如下:a)、脚手钢管截面特性:截面积A=4.89cm2,回转半径r=1.58cm,=3.84Kgf/m,截面抗弯摸量w=5.08cm3自重q钢材屈服强度为2400 Kgf/cm2,钢材允许应力[б]=1700Kgf/cm2b)、[12.6槽钢截面特性:截面积A=15。

69cm2,截面抵抗矩Wx=61.7cm3。

详细的受力计算见后面P2—P7,现将搭设方法以及注意事项阐述如下:1、两榀槽钢三角形支架的中心间距(注:其中心间距是指施工作业面1m宽脚手板中心线上两榀槽钢之间的距离,而不得以槽钢根部予埋件中心间距进行计算)必须控制在1。

5m距离以内,当局部地方遇外挑阳台、采光井、楼梯间或外墙转角处时,则应按附图五、附图九中的要求增设转角加强角撑,将槽钢支架的受力范围控制在1.5m 以内,以确保外脚手架的安全使用。

2、外脚手架的步架宽度为1米,其内立杆离外墙的距离一般控制在0.3—0。

4m,当遇到空调板时,可按附图八的做法放宽到离外墙面0。

75m.外立杆应在0。

18m及1。

2m处各设一道栏杆,并用0。

18m 高的踏脚板和密目安全网进行全封闭围护。

3、外脚手架必须每隔二根立杆与楼层结构牢固地进行刚性拉结(通过在楼层内预埋钢板、钢管或钢筋等,用短钢管与外架连接)。

刚性拉结宜采用梅花形交叉布置,并在外脚手架拆除前,未经现场安全技术负责人同意,不得擅自拆除,以确保整个外脚手架的稳定性,保障外脚手架安全使用。

4、槽钢三角形支架的水平抗拉弯构件[12.6型钢必须按附图三所示的做法与梁内—8×150×150予埋钢板(采用4Ф12锚脚,L=180mm)进行牢固的刚性电焊拉结,电焊厚度不小于6mm,两侧的焊缝长度均不大于100mm,以确保牢固和稳定。

门式悬挑外架施工专项技术方案设计

四、转角处门架连接
1、在建筑物转角处,门式脚手架内、外两侧立杆上应按步设置水平连接杆、斜撑杆,将转角处的两榀门架连成一体。
2、连接杆、斜撑杆应采用钢管,其规格应与水平加固杆相同。
3、连接杆、斜撑杆应采用扣件与门架立杆及水平加固杆扣紧。
五、连墙件
1、连墙件设置的位置、数量应按专项施工方案确定,并应按确定的位置设置预埋件。
3.3悬挑外架布置
一、悬挑工字钢平面布置
MF08185门式脚手架布置:
悬挑梁为I16号工字钢,长度4~6m,从楼层转角开始布置,沿结构边按水平间距1.5m均匀布置,从悬挑结构外端外挑长度1.2m。
钢丝绳规格:6×19钢丝绳,公称直径14.0mm,抗拉强度1700N/mm2
锚固卡环:φ16一级钢筋
钢丝绳吊环:φ20一级钢筋
第九章MF08185门式刚架、型钢、钢丝绳组合悬挑脚手架计算书………………..30
第十章悬挑阳台在外架作用下承载力验算书……………………………49
附图:
悬挑门式钢管脚手架大样图……………………………………………..51
第一章 编制依据
1、《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)
第四章 构配件要求…………………………………………………………16
第五章 搭设与拆除………………………………………………………….17
第六章 检查和验收………………………………………………………….20
第七章 安全管理…………………………………………………………….24
第八章 应急预案………………………………………………………….....28
横向联系梁工字钢:I14a
具体详附计算书。
建筑平面阳角处按下图布置:

悬挑外脚手架施工方案(槽钢)

邹城市义和佳苑小高层悬挑式脚手架施工方案济宁市天成建筑安装工程有限公司2011年月日目录1、............................................................................................... 悬挑脚手架计算书191.1槽钢悬挑外架验算191.1.1搭设尺寸设计191.1.2荷载参数191.1.3横向水平杆验算191.1.4纵向水平杆验算211.1.5验算扣件的抗滑移承载力221.1.6立杆验算231.1.7连墙件计算251.1.8悬挑底座计算261.2验算结论27 8、............................................................................................... 悬挑脚手架计算书8.1.......................................................................................... 二至八层悬挑外架验算8.1.1 ............................................................................................... 搭设尺寸设计8.1.2 ....................................................................................................... 荷载取值8.1.3 ........................................................................................... 横向水平杆计算8.1.4 ..................................................................................... 纵向水平杆(大横杆)8.1.5 ....................................................................................................... 立杆计算8.1.6 ................................................................................................... 连墙杆计算8.2.................................................................................................. 槽钢悬挑外架验算8.2.1 ............................................................................................... 搭设尺寸设计8.2.2 ....................................................................................................... 荷载参数8.2.3 ........................................................................................... 横向水平杆验算8.2.4 ........................................................................................... 纵向水平杆验算8.2.5 ........................................................................... 验算扣件的抗滑移承载力8.2.6 ....................................................................................................... 立杆验算8.2.7 ................................................................................................... 连墙件计算8.2.8 ............................................................................................... 悬挑底座计算8.3.................................................................................................................. 验算结论工程概况本工程为邹城市义和佳苑小高层住宅楼。

外脚手架施工标准资料


a.连墙件及连墙杆件采用与架体相同的钢管扣件连接固定。 b.连墙件中的连墙杆应呈水平设置,当不能水平设置时,应向 脚手架一端下斜连接。 c.当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通 长杆件与脚手架可靠连接,与地面的倾角应在45°~60°之间; 连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭 设后方可拆除。 d.连墙件构造示意图:
⑤脚手架开始搭设立杆时,应每隔6跨设置一根抛撑, 架体搭设至有连墙件的主节点时,在搭设完该处的立杆、 纵向水平杆、横向水平杆后,应立即设置连墙件。连墙件 安装稳定后,方可根据情况拆除。 c.架体立面在每层悬挑式卸料平台处需设置出料口,要 求洞口宽窄尺寸统一,竖向上下对齐,水平方向高度一致。 (4)纵向水平杆搭设: a.制作专用步距尺寸标尺,操作人员人手一把。搭设水 平杆时利用控制标尺和纵向水平杆水平控制通线确定纵向 水平杆高度和平整度。转角处水平杆伸出立杆尺寸一律按 100mm控制,转角处固定老师傅专门负责搭设该部位立杆、 水平杆(搭设完后,安全部立即复查,不合格必须改正)。 上下相邻水平杆搭设时以第一道纵向水平杆为基点用线锤 在管端吊线控制向上续搭,如整体校正用经纬仪打竖线控 制。
短钢管,锚入混凝土内150mm 防滑扣件
双扣件
图6 连墙件构造示意图
(8)剪刀撑与横向斜撑的搭设与质量控制: 一般悬挑架高度搭设小于20m,故按规范高度在24m 以下单、双排脚手架设置剪刀撑搭设,应符合下列要求: a.双排脚手架应设置剪刀撑与横向斜撑,单排脚手架应 设置剪刀撑。 b.双排脚手架应在外侧全立面连续设置剪刀撑。 c.开口型双排脚手架的两端均必须设置横向斜撑。 d.每到剪刀撑跨越立杆的根数,参见下表: 剪刀撑斜杆与地面的倾角 剪刀撑跨越立杆的最多根数 45° 7 50° 6 60° 5

脚手架工程施工方案(完整版)

七、脚手架工程施工方案1、编制依据2、工程概况3、施工部署3.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件,是达到无重大伤亡事故的必然保障,也是我项目部创建“文明现场”、“样板工地”的根本要求。

为此经理部成立以生产副经理为组长的安全防护领导小组,其机构组成、人员编制及责任分工如下:组长:×××(生产副经理)——负责协调工作副组长:×××(技术部长)——技术总部署×××(工程部长)——现场施工总指挥组员:×××、×××(技术员)——方案编制、技术交底×××(号长)——3#、4#两号现场施工协调×××(安全员)——现场施工指挥、质量检查3.2设计总体思路结合本工程结构形式、实际施工特点,建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。

此架为一架三用,既用于结构施工和装修施工,同时兼作安全防护。

荷载按培育修荷载考虑,要求三层同时作业。

根据设计单位提供的顶板承载极限值(活荷载5kN/m2、恒茶载6kN/m2)要进行顶板承载验算,若不满足要求,则须在地下1~2层的相应部位设回撑用的碗扣式钢管脚手架支撑。

脚手架搭设采用双排双立杆。

立杆距结构外沿0.35m,排距9横距)为1.1m、柱距为1.55m,大横杆步距为1.80m。

4、构造要求及技术措施4.1扣件式钢管脚手架的构造要求及技术措施4.1.1地基处理肥槽回填土采用2:8灰土分层夯实,密实度采用环刀取样进行试验,表面用C10砼进行硬化,厚度为10cm。

四周外脚手架以硬化的回填土作为基础,所有的基础必须平整。

基础上、底座下设置垫板,其厚度不小于5cm,布设必须平稳,不得悬空。

并在四周距脚手架外立杆50cm,处设一浅排水沟。

4.1.2 立杆全楼脚手架采用双排双立杆,立杆顶端高出结构檐口上皮1.5m,双立杆应采双管底座。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实 用 文 档
0
型钢外挑脚手架



XX工程公司
年月日
实 用 文 档
1
