双层玻璃钢储油罐承压试验研究
双层油罐产品质量证明书
钢-玻璃纤维增强塑料双层埋地储油罐
产品质量证明书
产品名称钢-玻璃纤维增强塑料双层埋地储油罐规格尺寸50 立方米
产品编号JL-2017-6-8-19
订货单位洮南市蛟流河农机加油站
质量工程师（签字）
质量检验专用章（公章）
2017年06月19日
产品技术特性产品编号：JL-2017-6-8-19
要零部件表
压力实验检验记录
产品编号: HY 2017
试压部位设备内试压日期2017-06-19 工艺过程卡
片编
HY-2017 压力表精度等级 2.0级压力表量程0.1-0.4MPa 压力表
压力表编号YB-5
氢离子含量
(PPM 三-25
压力表盘直径50
(mrh
环境温度「C) 28T
试验介质水
介质温度28 C
(C)
设计要求
压力
试验曲线
实际
压力试验曲
线
结论:
本产品经0.15MPa试验，无渗漏；无可见的异常变形；无异常响声；试验结论合格质检员: 检验责任师: 2017年月日
计fR力
涂层检验记录卡。
双层罐技术要求内容
目录1 采用规、标准及法规 (3)2 供货围及界面 (3)3 设计与制造..................................................... 错误!未定义书签。
4 材料 (5)5 SF 双层油罐制造技术要求 (5)6 SF双层油罐检验要求 (6)7 铭牌 (9)8 包装和运输贮存 (9)9 技术服务 (10)1采用规、标准及法规在文件出版时，所有版本均为有效。
所有标准都会被修订，使用本文件的各方应探讨、使用下列标准最新版本的可能性。
若本技术条件与相关的技术规格书或标准有冲突，则应向业主/设计方咨询并得到其书面裁决后才能开展工作。
本技术条件指定产品应遵循的规、标准法规主要包括但不仅限于以下所列围：《汽车加油加气站设计与施工规》GB50156-2012《钢制常压储罐第一部分：储存对水有污染的易燃和不易燃液体的埋地卧式圆筒形单层和双层储罐》AQ3020《压力容器焊接规程》NB/T47015《加油站渗、泄漏污染控制标准》（征求意见稿）《碳素结构钢和低合金结构钢热轧厚钢板和钢带》GB/T 3274《输送流体用无缝钢管》GB/T8163《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/T985.1-2008《埋弧焊的推荐坡口》 GB/T985.2《承压设备无损检测》JB/T4730.1～6《涂覆涂料前钢材表面处理表面清洁度的目视评定》GB/T8923《石油化工设备和管道涂料防腐蚀设计规》SH/T3022-2011《石油化工涂料防腐蚀工程施工技术规程》SH/T3606-2011《石油化工涂料防腐蚀工程施工质量验收规》SH/T3548-2011《玻璃纤维增强塑料用液体不饱和聚酯树脂》GB/T8237《纤维增强塑料吸水性试验方法》GB/T 1462《玻璃纤维增强塑料拉伸强度试验方法》GB/T1447《纤维增强塑料压缩性能试验方法》GB/T1448《玻璃纤维增强塑料弯曲强度试验方法》GB/T1449《玻璃纤维增强塑料树脂含量试验方法》GB/T2577《纤维增强塑料巴氏硬度试验方法》GB/T3854其它未列出的与本产品有关的规和标准，供货商有义务主动向业主和设计方提供。
加油站双层储油罐施工的安全管理
6截至2018年底，全国共有加油站11万个，其中单层储油罐50多万个。
但是，单层油罐长时间埋在地下时，易使防腐层老化。
由于储罐本身的焊接质量或腐蚀，会发生漏油，不仅容易引发爆炸事故，还会对地下水和土壤造成污染。
与单层罐相比，双层罐更环保。
随着公众环保意识的不断增强，双层罐不仅可以防止泄漏，还可以防止爆炸事故的发生。
但双层储油罐施工较为复杂，施工单位需要进行有效的安全管理，确保施工安装的安全和秩序。
一、加油站双层油罐概述加油站为用户提供不同品牌的汽油和柴油，以满足车辆用户的需求。
为了及时有效地提供油品，必须将油品储存在储油罐中。
由于金属油罐的腐蚀，很容易泄漏。
为了提高加油站储油罐的安全系数，设计采用双层储油罐，增加玻璃钢材质，保证储油罐的安全，为加油站提供足够的油品。
双层储油罐是在单层储油罐的基础上增加的玻璃钢外层。
以36立方储罐为例，内层储罐钢板厚度大于6mm，封头厚度大于8mm，为本标准规定的厚度。
另外，玻璃钢外层厚度大于4mm，首先防腐性能大大提高，正常使用寿命大于30年，其次是泄漏报警功能的提高，双层油罐中间有一个泄漏夹层，这是正常使用的。
无论内层还是外层泄漏，都会报警，减少对环境的污染。
双层储油罐的加工生产需要更专业的设备。
合格的生产厂家组织生产加工，经国家标准检验合格后，方可在加油站投入使用。
双层储油罐的应用提高了储油效率，储油量大于单层储油罐。
一次卸油可在一定时间内保持加油站的加油量，防止多次卸油造成的油损失。
严格安全附件设计，提高储油罐的安全系数，保证油品的安全储存，提供更好的油品。
二、加油站双层储油罐施工工艺双层储油罐施工严格按照施工设计方案的程序步骤进行。
1.地下油罐开挖用挖掘机挖土，开挖到底部后在周围修建排水沟，在中间从北向南修建盲沟和集水井，用水泵将基坑内的水抽出。
2.铺设油罐枕木并安装抗浮地锚根据油罐制造商设计的不同罐基础的规格和尺寸，测量和确定油罐轨枕和抗浮锚杆构件的位置，并将混凝土基础与抗浮锚固部件一起浇注，以达到固化状态。
玻璃钢储罐检测标准
玻璃钢储罐检测标准一、引言随着工业化的快速发展和现代化生产技术的广泛应用，玻璃钢储罐作为一种重要的储存设施，扮演着至关重要的角色。
为了保障玻璃钢储罐的安全可靠运行，检测工作是必不可少的。
本文旨在探讨玻璃钢储罐检测的标准和要求。
二、背景介绍玻璃钢储罐以其良好的耐腐蚀性、高强度和轻质化等特点，广泛用于石化、化工、环保等行业中的液体和气体储存。
然而，由于长期受到介质的侵蚀和物理力学性能的变化，玻璃钢储罐会存在一定的风险和隐患，因此检测工作尤为重要。
三、玻璃钢储罐检测标准的制定3.1 国家标准国家标准是制定玻璃钢储罐检测标准的基础，对储罐的安全性和可靠性提出了明确的要求。
例如，中国石化颁布的《玻璃钢贮罐安全技术规范》（SY/T6526-2012）规定了储罐的设计、制造、安装和使用要求，以及检测的方法和标准。
3.2 行业标准除了国家标准，行业标准也是玻璃钢储罐检测的重要参考。
比如，中国玻璃钢行业协会发布的《玻璃钢储罐监督检验规程》提供了检测方法和标准。
此外，各个行业还可能会根据自身特点制定特定的检测标准，以确保储罐的安全运营。
四、玻璃钢储罐检测的内容和方法4.1 外观检测外观检测是玻璃钢储罐检测的基本环节。
通过目测、仪器测试等方法，对储罐的表面进行全面检查，以判断是否存在破损、腐蚀、变形等问题。
4.2 壁厚测量壁厚测量是判断储罐结构完整性的重要手段。
通常使用超声波测厚仪等设备进行定点测量和全面测量，以确定储罐内壁的厚度是否满足设计要求。
4.3 强度测试强度测试是评估储罐结构抗压强度和承载能力的重要方法。
常用的测试手段包括静载试验、水压试验等，通过对储罐的载荷测试，确定其载荷能力是否合格。
4.4 密封性检测除了结构的完整性，储罐的密封性也是需要关注的重要指标。
通过压力测试、泄露检测等方法，判断储罐的密封性是否良好，避免介质的泄漏和污染。
4.5 环境监测在玻璃钢储罐检测中，环境监测也是一个重要方面。
通过对储罐周边环境的采样和分析，评估储罐是否存在渗漏或其他环境污染问题。

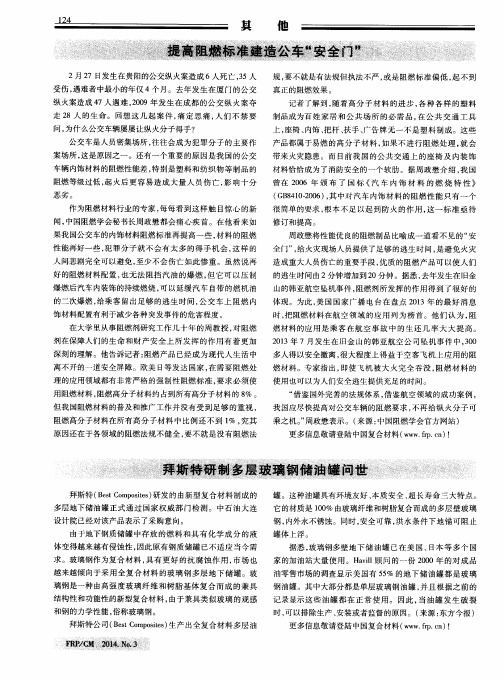

拜斯特研制多层玻璃钢储油罐问世
饰材料配置有利 于减少各种 突发事件 的危 害程度 。
在大学里从事 阻燃剂研究工作 几十年 的周教授 ， 对 阻燃
剂在保 障人们 的生命 和财产 安全 上所发 挥 的作 用有 着更 加
深刻 的理解 。他告诉记者 ： 阻燃产品 已经 成为现 代人生 活 中 离不开 的一道安全屏 障。欧美 日等发达 国家 ， 在 需要 阻燃处
燃材料 。专家指 出， 即使 飞机 被 大火完 全吞 没 ， 阻燃 材料 的
使用也可 以为人们安全逃生提供充足 的时间。
理 的应用领域都有非 常严格 的强制性 阻燃 标准 ， 要求必 须使 用 阻燃材料 ， 阻燃高分子材料约 占到所有高分子材 料的 ８ ％。 但我 国阻燃材料 的普及 和推广 工作并没 有受到足 够 的重 视 ， 阻燃高分子材料 在所 有高 分子材料 中 比例 还不 到 １ ％， 究其
规， 要不就是有 法规但执 法不 严 ， 或是 阻燃标 准偏低 ， 起不 到
真正的阻燃效果 。
记者了解到 ， 随着高 分子材 料 的进 步 ， 各种 各样 的塑料 制品成为百 姓家 居 和公共 场 所 的必需 品， 在 公 共交 通 工具 上， 座椅 、 内饰 、 把杆 、 扶手 、 广告 牌无一 不是塑料 制成 。这些 产品都属于易燃 的高分子 材料 ， 如果 不进 行 阻燃处 理 ， 就会 带来火灾隐患 。而 目前我 国 的公 共交 通上 的座 椅及 内装饰 材料恰恰成为 了消防安全 的一个 软肋 。据周 政懋介绍 ， 我 国 曾在 ２ ０ ０ ６年 颁 布 了 国 标 《 汽车 内饰材 料 的燃烧 特性 》 （ Ｇ Ｂ ８ ４ １ ０ － ２ ０ ０ ６ ） ， 其 中对 汽车 内饰材 料 的阻燃性 能只有 一个 很简单 的要求 ， 根本不 足 以起 到 防火 的作 用 ， 这 一标 准亟 待 修订和提高 。 周政懋将性能优 良的阻燃制 品比喻 成一道看不见 的“ 安

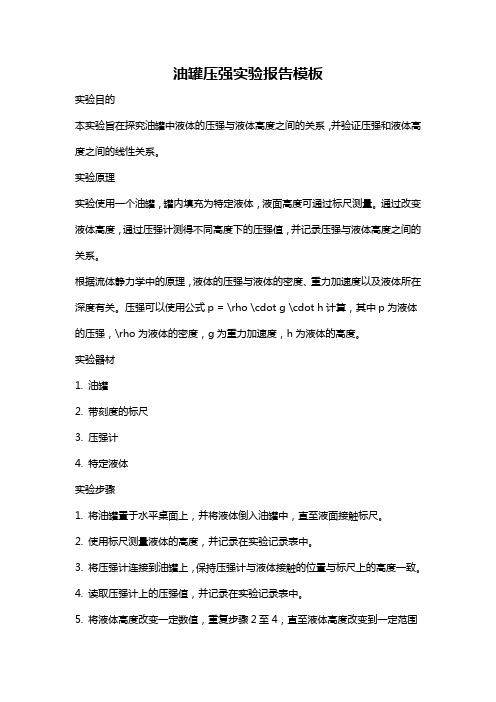

油罐压强实验报告模板
