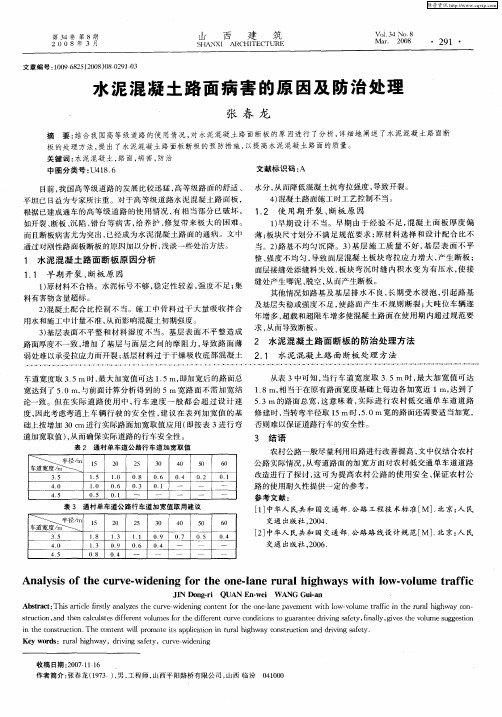

水泥混凝土路面病害的原因及防治处理
从 导致开裂。 目前 ， 国高等级道路 的发展 比较迅猛 ， 我 高等级路 面的舒 适 、 水分 ， 而降低混凝土抗弯拉强度 ， ４ 混 凝 土 路 面施 工 时工 艺控 制 不 当 。 ） １早期设 汁不 当。早期 由于经 验 不足 ， ） 混凝 土 面板 厚度 偏 当。２ 路基不均匀 沉 降 。３ 基 层 施工 质 量 不好 ， ） ） 基层 表 面不 平 整、 强度不 均匀 ， 导致 面层混凝 土板 块弯 拉应 力增大 ， 产生 断板 ； 面层接缝处添缝料 失效 ， 块弯沉 时缝 内积水变 为有压 水 ， 板 使接 缝处产生 唧泥 、 脱空 ， 而产 生断板。 从 其他情况如路 基及 基层排 水不 良， 长期受 水浸 泡 ， 引起路 基 及基层失稳或强度 不足 ， 路面产 生不 规则 断裂 ； 吨位 车辆逐 使 大 年增多 ， 超载和超限车增多使混凝土路 面在使用 期 内超过 规范要
从 ３ 基层 表 面 不 平 整 和 材 料 湿 度 不 当 。基 层 表 面 不 平 整 造 成 求 ， 而 导 致 断 板 。 ）
路面厚 度不一致 ， 增加 了基 层与 面层之 『 的摩 阻力 ， 日 Ｊ 导致路 面 薄 ２ 水 泥混凝 土 路面 断板 的 防治 处 理方 法
弱处难以承受拉应力而开裂； 基层材料过于干燥吸收底部混凝土 ２ １ 水 泥混凝 土路 面断板 处理 方法 ．
＿ － … ● ●一 ● ）＿ ● ，●一 ● 一● ‘＿ 一＿ ＿ ＞Ｊ Ｃ ＿ ● ● ：。≯ ● ● 一＿ ＿ ● ） ● 。 。： ● ｌ 。 ＿ ● ● 。 ＿ ＿， ● ＿ ＿ ● ＿ ＿ ＿一 ＿ ● ●… 。 ）＿ ● ＇＿ 。 ） ’ｃ ● ●： ●～ ●ｃ ● ：● ● ● 一 。） ● ● ’。 。 ● ●
简述水泥混凝土路面病害处理方法
水泥混凝土路面白改黑的优化处理
水泥混凝土路面白改黑的优化处理摘要：为进一步提高城市道路行车舒适性，降低交通噪音，部分城市水泥混凝土路面大修时进行了路面白改黑的改造，本文结合改造中的难点提出针对性的对策和优化处理方法，并提出了新技术的相关应用，解决工程问题。
关键词：水泥混凝土路面；白改黑；质量控制；优化处理目前国内部分城市水泥混凝土路面道路多为五年之前修建，随着使用年限和交通量的增长，水泥混凝土路面存在的裂缝、破碎板、脱空等道路病害，影响行车舒适性，对城市形象也有较大的影响。
由于水泥混凝土路面存在运营噪音较大，养护维修比较困难等缺点，很多城市道路在大修时采取了路面白改黑的改造。
路面白改黑改造主要采用对原板块处理后采用应力吸收层、水稳碎石等预防反射裂缝以及补强，加强对水泥混凝土路面病害的调查分析，重视方案适应性，因地制宜采用合理的改造方案是路面白改黑改造成功的前提。
一、水泥混凝土路面病害的调查分析对旧路板块病害进行全面的调查及确切的评价，是进行改造设计的重要依据。
根据以往白改黑工程的经验，病害的调查检测除常规的破损调查、弯沉检测外，同时应加强路面结构的取芯调查，通过其结构整体性，客观判断病害产生原因。
此外，还应加强对原始设计资料及历年养护病害的调查，通过病害产生及发展趋势分析，使方案更具针对性。
对水泥混凝土路面病害的调查，科学有效的评价体系也十分关键，结合我院从事水泥混凝土路面白改黑的经验，对水泥混凝土路面病害调查分析积累了丰富经验，尤其是对于脱空板块的判断及压浆处理后的验收标准，形成了符合规范而又更为严格，且行之有效的体系，可供本项目借鉴。
水泥路面病害调查包括以下内容：（1）水泥混凝土路面破损调查在交通荷载、温度因素等综合作用下，路段出现不同程度的水泥路面病害，其中裂缝、水泥板断裂、水泥板脱空现象较为普遍。
路面破坏情况调查应重点放在断板和水泥板破碎方面。
调查路面损坏状况拟采用专业队伍，采用人工描绘法进行。
对水泥混凝土路面板块进行编号，绘制破坏板块形状图，并对每块板的破坏类型进行文字描述，最后统计整个路段的裂缝率和断板率。
浅析农村公路旧水泥混凝土路面白改黑改造技术
浅析农村公路旧水泥混凝土路面白改黑改造技术【摘要】公路白改黑就是将旧水泥混凝土路面病害处理后，在其上加铺沥青混凝土面层，从白色刚性面层转变为黑色柔性面层的过程，使其处理后路面形成了刚柔相济的复合结构路面。
大量工程实践证明，公路“白改黑”技术节能环保、施工快速、路面结构性能优异，在旧水泥路面改造工程中应用较为广泛。
关键词旧水泥路面病害处理白改黑技术1.引言很多公路白改黑项目在通车2年内路面就出现了开裂，路面局部出现反射裂缝和损害。
在温度应力和荷载的作用下，出现反射裂缝，随着雨水侵入，再次出现路面病害，造成白改黑失败。
如何控制与防止反射裂缝则成为白改黑改造研究的关键技术。
2.旧水泥路面病害处理白改黑旧水泥混凝土路面改造一般可有三种情况：完全挖除、破碎利用、不破碎利用。
本文就不破碎利用的旧路病害处理加铺沥青层的情况进行展开讨论。
2.1 旧水泥路面的技术状况评价标准依据《公路水泥混凝土路面养护技术规范》（JTJ 073.1-2001）5.2.1要求，水泥路面破损状况根据路面状况指数（PCI）和断板率（DBL）进行评价。
表1-1 水泥路面破损状况评价标准2.2 路面养护的选择水泥路面方案设计依据《公路养护技术规范》JTG H10-2009 中 4.3.8要求。
二级及二级以下的路面破损状况等级：中及中以上时，可采取日常养护和局部或个别板块修补措施；次及次以下时，应采取全路段修复或改善措施。
二级及二级以下公路的行驶质量、抗滑能力等级：次及次以下时，应分别采取措施，改善路面平整度，提高路面的抗滑能力。
路面结构承载能力不能满足现有交通量要求时，应采取铺筑沥青混凝土或水泥混凝土加铺层措施提高其承载能力，水泥混凝土路面的承载能力采用弯沉检测来评价，主要反映三个方面的性能状况：整体承载能力，主要通过板中弯沉测试和刚度组成分析计算下承层的弹性模量来反映；板角脱空情况，通过板角弯沉测试，根据弯沉值来判断；接缝传荷能力评价，通过跨过横缝的两个弯沉传感器计算弯沉差和传荷系数。
道路拓宽改造常见问题与对策解析
道路拓宽改造常见问题与对策解析摘要：城市化建设的加快，带动了城市道路交通行业的发展，为居民出行带来很大的便利。
但随着交通量和车辆载重量的日益增大，对路面结构破坏日益加重，这也就使越来越多的水泥混凝土路面迫切的需要被修复。
在原有的水泥路面上加铺沥青罩面层，是目前能够改善道路使用功能最好的措施，但在沥青的铺设中也会遇见许多问题，其中反射裂缝问题最为严重，这对工程的质量和道路的使用寿命都会产生严重的影响。
所以，本文将会结合实际案例来分析和研究道路将改造中反射问题产生的原因和处理措施。
关键词：道路改造；反射裂缝；解决对策随着国民经济的发展，城市发展步伐的加快，居民私家车购买量日渐增加，造成原有的城市道路早已不能满足城市的发展和交通的需求。
而且，当前的城市布局，也不允许道路进行无尽的二次规划。
受此情况的影响，因此，在原有的道路基础上进行拓宽改造势在必行。
水泥路面微裂式再生加固处治技术出现和应用有效的解决了道路改造中常见的病害问题，为道路改造工程提供了重要的技术支撑和帮助，实现了道路功能的合理调整，对城市的发展和交通的改善都有重要意义。
1、反射裂缝问题产生的原因分析在原有的水泥混凝土路面上加铺沥青面层是比较具有代表性的补强方式，不仅施工简单，减振好，还具有噪音低、行车舒适等优势，被广泛用于城市道路中，但在沥青面层的铺设中的反射裂缝问题也是不容忽视的。
相关研究显示，沥青加铺面层出现的反射裂缝类型有两种，一是剪切型，二是张拉型。
而导致反射裂缝问题出现的因素主要来自两个方面，一方面是交通荷载，另一方面是温度。
其中，剪切类型的反射裂缝问题主要来自交通荷载。
即车辆在经过路面接缝或裂缝时，受偏新荷载的作用，裂缝的两侧板端就会产生弯沉差，以至于路面缝隙上的沥青加铺层受到极大的弯拉应力与剪切应力。
如果这两种应力高于沥青材料的抗弯拉以及抗剪强度，就会引发反射裂缝问题。
张拉类型的反射裂缝问题多是因为温度变化导致的，水泥路面面层板上吸附着沥青加铺层，如果外界温度降低，那么面层板就会出现收缩的现象，加之水泥面板和沥青加铺层黏附力的影响，就会导致加铺层出现收缩变形。
浅析常见城市道路路面病害的成因、特征及维修方案
浅析常见城市道路路面病害的成因、特征及维修方案摘要：路面病害的类型及特征，在《城镇道路养护技术规范》没有详细的界定，可能会造成设计过程中的认知误差及设计方法误差。
而路面病害的维修方法及要求在《城镇道路养护技术规范》中虽有详细的介绍，但其没有对病害的成因进行分析，笔者认为路面病害的处理方法脱离其病害成因是一种治标不治本的方法，难以保障路面的维修效果及耐久性，因此笔者结合工程经验，对路面病害的类型、特征、病害成因进行整理，并提出优化病害处理方案的建议。
关键词：城市道路；路面病害；病害成因；病害维修1.沥青路面常见病害及其维修方案沥青路面的常见病害类型有裂缝、车辙、沉陷、拥包、剥落、坑槽、啃边、路框差等。
（1）裂缝在沥青路面病害中，裂缝也可以细分为线裂、网裂、龟裂三种类型。
线裂是道路路面产生的单根线状裂缝，包括横缝、纵缝、斜缝等，有时伴有少量支缝。
其特征是裂缝长度一般裂缝长度≥1m，缝宽≥3mm。
网裂是缝宽缝宽1mm以上或缝距0.4m以下，面积在1㎡以上的网状裂缝，其主要特征为呈大网格状，棱角明显，矩形块尺寸约50×50～300×300cm不等。
龟裂是缝宽3mm以上，且多数缝距100mm以内，面积在1㎡以上的块状不规则裂缝，其主要特征为裂缝成片出现，呈小网格状，似乌龟背壳上的花纹块状。
裂缝的主要成因有沥青老化、车辆荷载较大导致的疲劳损坏、路基或路面基层不平整导致的反射裂缝、路基或基层沉陷等。
对于裂缝宽度≤10mm的线裂可采用专用灌缝材料进行灌缝。
对于裂缝宽度大于15mm的线裂可采用扩缝补缝的处理方法。
对于裂缝宽度≤10mm的龟裂、网裂，可考虑铣刨罩面的方式处理。
对于裂缝宽度大于10mm的，应为基层强度不足或沥青材料问题引起的深层病害，应考虑挖除沥青层进行重新铺筑，必要时还应对路面基层进行补强。
（2）车辙车辙是在行车的作用下，沿车轮带形成的路面凹槽，其凹槽深度＞15mm，距离长，处在车道位置。
白改黑方案
公路“白改黑”中采用高分子抗裂贴与注浆工艺处理旧水泥砼路面的方案一、概述在我国道路建设中，白色水泥混凝土曾经风靡一时。
“白色路面”虽然好看，但时间一长，行车舒适度差、噪音大不说，养护维修也不方便。
于是，很多接近或超过设计年限的“白色路面”都通过改建，变成性能更优越的黑色沥青路面统称“白改黑”。
从专业上讲公路"白改黑"工程就是指水泥混凝土路面上加铺沥青混凝土面层的改造工程。
按照以前的常规做法，是专业设备将原来旧的水泥砼板块破碎，然后进行高密度压实，以求稳因基层。
同时还要通过增加沥青层厚度和铺设土工合成材料来防治反射裂缝的产生。
但经过时间的检验，以上这种方法并未起到应有的作用，而且大大增加了建设工程的投资。
“白改黑”每公里造价在300万元左右。
目前我国“白色路面”总里程已经突破10万公里，其中大多已进入维修期，而传统的公路“白改黑”技术与高速公路建设的发展不相适应，加快公路新技术的研究开发和推广是高速公路建设亟待解决的关键问题。
河南盛远路桥科技有限公司是一家以公路新技术引进、研发、产品制造、方案设计及养护工程承揽为一体的实体型企业。
多年来一直专注于公路“白改黑”新技术的研究，并提出了采用高分子抗裂贴与注浆工艺处理旧水泥砼路面的方案，将有望提高“白改黑”工程的路用性能、有效降低工程造价。
二、原路面处理和结构方案该方案主要是用于路况尚好的路段，旧水泥砼板块没有大面积的破碎，板块中已出现的裂缝主要是单独的、还没有形成网裂。
其设计的原则是继续利用旧水泥砼板块，对原路面进行弯沉与脱逃空检测，对路基出现脱空的部分采用高聚物注浆工艺处理，对已出现的裂缝采用高聚物密封胶进行灌缝，缝上面铺设抗裂贴，洒粘层油后做2cm厚沥青胶砂的应力吸收层再加铺4cm厚的改性沥混凝土。
主要目的：底脱空检测可采用路面雷达GPR进行脱空诊断，采用FWD进行验证，找出板底脱空的位置、程度、范围等。
①注浆前检测：根据检测评价结果，制定注浆方案；②注浆后检测：根据注浆前后两次检测分析结果，评价注浆效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
M AINTENANCE
养护天地
本栏目由高远路业集团独家协办
随着道路使用寿命的增长，其路面破损也日益严重，对公路路面进行改造有其必要性。
本工程为水泥混凝土路面旧路改造工程，对该旧路现场调查情况分析表明，原车道水泥混凝土路面破损严重，路面已经出现露骨、破损、裂缝等病害，这危及了道路行车的安全，必须对该公路进行改造。
研究决定先对该旧路进行碎石化处理，再对需进行压浆处理的板块采取压浆施工等。
鉴于此，本文结合某公路改造工程，提出符合本工程的碎石化施工方案，同时根据弯沉检测结果确定处理方案，对需进行压浆处理的板块采取压浆施工方案，旨在能为类似旧路工程改造提供参考借鉴。
水泥混凝土路面改造技术对本水泥混凝土路面进行改造时，必须先确定对该公路水泥混凝土板的处理技术。
针对现旧路改造技术特点，对水泥混凝土板的处理技术主要有三种措施：一是碎石化处理。
直接对道路破损的路面板进行破碎处理，采用重型压路机把破碎的板块压入路基，然后上铺调平层与面层。
二是补强处理。
对路面进行全面评估，对路面的不同病害采取相应技术处理，然后再加铺面层。
三是换板处理。
把原水泥混凝土路面板取掉，再重新铺筑新的水泥混凝土板。
针对本旧路工程路面破损特点，最终决定对该混凝土板进行碎石化处理。
旧混凝土路面碎石化处理
路面碎石化处理准备
进行本旧路路面破碎施工前，先对该旧混凝土路面进行评估，详细掌握
该旧路面的破损情况、厚度、每块板的
尺寸等参数。
在路面碎石施工前，先对
破碎机进行保养、试运行，以便设备达
到最佳工作状态。
为了能有效地确保路
面通过碎石化后能被顺利排出，碎石化
路面前将土路肩部位进行开挖至旧水泥
混凝土路面基层。
路面碎石化施工
路面破碎前先确定锤的破碎点，
本工程选取锤距为50cm。
破碎的形状
成“锯齿”拼图状，所有的碎粒处于互
相啮合，未被打乱的状态，这样可使交
通负荷向更大的范围分散；碎粒共同
“工作或弯曲”，将负荷分散到更大的
范围。
本旧路混凝土板经过碎石化后，
确保其水泥混凝土颗粒的粒径不大于
40cm，同时确保75%以上的颗粒在深
度方向的分布满足表面最大尺寸不超过
7.5cm，底部不超过37.5cm。
结合工程实践经验，本旧路采用
重型静碾压路机碾压破碎混凝土板，通
过50t的重型轮胎式压路机碾压几遍对
破碎的混凝土碾压有很好的作用。
而对
于经破碎后本公路所产生的混凝土过分
剥落、形成缝隙较大的部分，采用砂浆
灌浆及封浆处理，以保证加铺结构层以
下没有空洞。
路面碎石化施工质量控制
对本旧路碎石化施工全过程实行
质量控制，特采取如下措施：
选择设备控制参数，同时根据本
旧路的混凝土板破碎效果进行调整。
采用回弹模量指标，检测公路回
弹弯沉，以验证其是否满足变异性要
求。
检测时测试的点位随机确定，但确
保不少于9个。
对于本公路的单幅路面长度破碎
超过1km时，在破碎粒径发生突变处挖
试坑抽检，以验证粒径是否满足要求。
对于下卧层强度差异较大的路段
则采取相应的设备参数调整，本公路在
其中一段控制参数的基础上，采取小幅
调整方法以满足其它路段的破碎要求。
对粒径的确认采取开挖试坑后用
卷尺量结合目测方法进行，而试坑位置
的选取采取随机性。
旧水泥混凝土路面病害处理
根据调查报告表明，本旧路路面
必须对其水泥混凝土路面进行病害处
理。
根据该旧路路面破损情况以及该旧
路路面结构的整体强度、板底脱空情
况、接缝传荷能力等，对该旧路的部分
路面破坏板块进行压浆、灌缝或者换板
处理后，采用保留原水泥板直接加铺沥
青面层的方案。
压浆施工
针对该旧路的混凝土路面所出现
的板块脱空危害，采取压浆处理技术，
以充实板底脱空，恢复该公路密实状
况。
本公路采用小型施工机具钻孔穿透
水泥面板，向板下填充水泥灰浆液，通
过施加高压以使板底基层松散处得以填
充密实，以及基层与面板脱空处能够联
结密实。
压浆处治具体采取施工工序
为：定板、布孔、钻孔、压浆、封口、
养护。
定板。
采用目测法对脱空板观察
重车通过时板的松动起伏情况；对错台
板量取其高差并记录之；对唧泥板最好
水泥混凝土路面旧路改造及病害处理
文/李久香
TRANSPOWORLD 2012No.17(Sep)
86
在雨后及时观察缝隙冒浆情况；对裂缝板视其边角下沉情况确定压浆孔位置。
布孔。
本公路采取梅花状进行布孔，对行车道布8孔，超车道布8孔。
另外对于存在少量断裂的板块，适当调整压浆孔，在断缝两侧各增加1～2孔。
对于裂缝板，则在裂缝固边同时布孔，但要求孔位与裂缝间距要大于30cm。
钻孔。
本公路用钻孔机钻孔，为了有效地确保施工连续性，孔深以穿透板厚为宜。
钻头选取3cm直径，同时要保持孔垂直而且圆，其深度要穿过原先加铺的沥青混凝土和水泥混凝土板并进入未经处治的基层。
本施工作业段水泥板块+沥青面层总厚约为31.5cm，钻孔深度控制在35～40cm之间，并不得小于35cm。
压浆。
施工时把灌浆栓塞打入孔中，并穿过沥青复合层，锚固于水泥板块，栓塞底部适当离开基层，软管出料口套在栓塞上并锚固好。
锚固牢靠后，启动灌浆泵同时打开搅拌机底部出料开关，向泵内送灰浆直至灰浆从一个孔流入另一个孔。
当观察到板开始抬升或灰浆流动线路内的压力迅速升高时，停止泵送。
压注浆液时，采取均匀加压方法，而且确保压力达2.5～3Mpa范围之间且持续2～3min以上，以满足挤密和充实的效果。
封口。
压浆结束后拔出灌浆栓塞并插上木塞，以确保灰浆充分凝固。
灌浆后采用水冲刷残留在路面的灰浆，以防止灰浆流入路面缝隙，影响今后沥青混凝土的粘结。
沥青罩面加铺
本公路的主路改建沥青混凝土路面，上面层采用4cm细粒式沥青马蹄脂SMA-13，防水粘结层采用热改性沥青+单一级配碎石，下面层采用6cm中粒式沥青混凝土（AC-20C），并且满铺无纺土工布。
粘层采用快裂洒布型乳化沥青PC-3，并且满铺自粘式玻纤格栅，沥青碎石调平层（AM-20）。
加铺罩面层技术。
加铺的面层采
用具有高含量粗集料、高矿粉、较大沥
青用量、骨架密实结构，而且有良好的
高温抗车辙、低温抗开裂、抗滑、密水
性及耐久性的SMA-13沥青混合料。
对
该旧路采取抗车辙技术措施，根据加铺
罩面层受力分析面层3～8cm剪应力最
大，且随着轴载增加剪应力作用深度增
加；表面层以下4～9cm温度最高；底
面层主要作用是抗剪切变形和辙槽，中
下面层是最易发生严重车辙和剪切变形
的层位。
为此，本公路对于中面层采用
成熟的新材料AC-20C沥青粗骨料密实
型沥青混凝土。
另外，根据路面调查本
路面传荷能力差，板缝弯沉差，板边弯
沉大，所以荷载型反射裂缝是主要问
题。
为此，对于本公路的下面层采用开
级配的AM-20作为调平层以减缓反射裂
缝的产生。
同时在混凝土面板上满铺土
工布+玻纤格栅加筋抵抗反射裂缝。
沥青路面接缝处理
沥青路面的施工必须接缝紧密、
连接平顺，不得产生明显的接缝离析。
上下层的纵缝采取错开150mm（热接
缝）或300～400mm（冷接缝）以上。
相邻两幅及上下层的横向接缝均采取
错开1m以上。
接缝施工采取3m直尺检
查，以保证平整度要求。
对于热拌沥青
混合料路面待摊铺层完全自然冷却，混
合料表面温度低于50℃后，才开放交
通。
对于铺筑好的沥青层采取严格控制
交通措施，以保护好路面以及保持整
洁，不让其受到污染，同时严禁在沥青
层上堆放施工产生的土或杂物，严禁在
已铺沥青层上制作水泥砂浆。
结论
本文结合某公路改造工程，针对
本工程实际情况，提出符合本工程的碎
石化施工方案，同时根据弯沉检测结果
确定处理方案，对需进行压浆处理的板
块采取压浆施工方案，可为类似旧路工
程改造提供参考借鉴。
作者单位：河北省唐山市交通运输局承唐高速
公路唐山管理处
2012年第17期《交通世界》87
(9月上)。
