转炉煤气湿法卧式电除尘器方案
电除尘器施工方案(3篇)

第1篇一、项目背景随着我国工业的快速发展,大气污染问题日益严重。
电除尘器作为一种高效的除尘设备,广泛应用于电力、化工、冶金、建材等行业。
为了改善我国大气环境质量,提高企业生产效率,本项目拟在某企业建设一套电除尘器。
为确保工程顺利进行,特制定本施工方案。
二、工程概况1. 项目名称:某企业电除尘器安装工程2. 项目地点:某企业生产车间3. 项目规模:电除尘器处理风量为20000m³/h,除尘效率≥99%4. 主要设备:电除尘器本体、电源系统、控制系统、电气设备、管道及支架等5. 工程工期:60天三、施工准备1. 组织准备(1)成立项目施工领导小组,明确各成员职责。
(2)组织施工人员进行技术培训,确保施工人员掌握电除尘器安装、调试、维护等相关知识。
(3)配备必要的施工设备和工具。
2. 技术准备(1)熟悉电除尘器的设计图纸、设备说明书和相关技术规范。
(2)编制施工方案,明确施工工艺、质量控制措施和进度安排。
(3)编制施工组织设计,明确施工顺序、资源配置和施工方法。
3. 材料准备(1)根据工程需求,采购合格的电除尘器本体、电源系统、控制系统、电气设备、管道及支架等材料。
(2)对材料进行检验,确保材料质量符合要求。
4. 施工现场准备(1)平整施工场地,设置临时设施,如办公室、仓库、施工现场等。
(2)做好施工现场的排水、供电、通讯等工作。
(3)对施工现场进行安全防护,设置警示标志。
四、施工工艺1. 施工顺序(1)现场基础施工(2)电除尘器本体安装(3)电源系统安装(4)控制系统安装(5)电气设备安装(6)管道及支架安装(7)调试与试运行2. 施工工艺(1)现场基础施工根据设计图纸,进行基础施工,确保基础尺寸、标高、平整度等符合要求。
(2)电除尘器本体安装1)将电除尘器本体运至施工现场,按照设计要求进行吊装。
2)调整电除尘器本体水平度,确保水平度符合要求。
3)安装电除尘器本体支架,确保支架稳固。
(3)电源系统安装1)根据设计要求,安装电源系统设备。
浅谈转炉一次烟气OG湿法除尘系统改造工艺

浅谈转炉一次烟气OG湿法除尘系统改造工艺作者:胡绪升王艳婷王鹏军雷国鹏严博来源:《科技风》2021年第22期1概述随着我国钢铁行业的不断发展.面对近年来日趋严重的雾霾问题,国家环保部门对炼钢厂转炉的环保、能耗标准提出了更高的要求。
原有的湿法除尘工艺由于其排放效果不理想、耗能高、占地面积大等不足,已严重制约了炼钢厂的环保、经济效益指标,因此各炼钢厂开始陆续进行湿法除尘系统的技术改造。
目前针对OG湿法转炉煤气的净化与回收系统改造,主要有以下四种工艺:第一种是目前被广泛推广使用的干法除塵工艺,具有代表性的是德国鲁奇的“LT”系统和奥钢联的“DDS”系统,其具有节能、环保、占地面积小、没有二次污染等优点.在近些年的新建转炉及转炉改造工程中得到了广泛的应用:第二种是充分利用原湿法系统进行升级改造,较具代表性的是介于湿法与干法之间的半干法工艺;第三种是OG湿法后,在风机前串联一套湿式电除尘器:第四种是将传统干法系统中回收侧的煤气冷却器前移至切换站之前,即新型干法系统。
2转炉一次烟气OG湿法除尘系统介绍转炉一次烟气OG湿法除尘系统的工艺流程如图1所示。
转炉烟气在未燃状态下经罩裙下部烟罩、上部烟罩和汽化冷却烟道被冷却至900℃,然后进入除尘装置。
除尘装置由饱和塔、文氏管洗涤重力脱水器和90°弯头组成,烟气经净化脱水后,合格煤气由离心风机送入煤气柜作燃料使用,在吹炼前期和后期一氧化碳浓度较低时,由三通阀切换至放散塔燃烧放散。
在早期环保政策要求较低时,转炉煤气湿法工艺的应用较广泛,但后期因环保政策要求的提高,原系统也在不断升级改造,具有代表性的是半干法工艺。
半干法工艺可有效保证颗粒物排放≤20mg/Nm3,且其充分利用了原有系统进行改造,一次投资较少,经济效益明显,但是更低的颗粒物排放要求就很难达到。
由于资金、场地等因素限制,还可考虑在OG湿法后增加湿式电除尘器,虽能用较少投资将颗粒物排放有效控制在10mg/Nm。
湿式电除尘技术详解

研究生课程期末作业课程名称燃烧与污染物控制论文题目湿式电除尘技术及火电厂超低排放技术学院能源与机械工程学院专业热能工程姓名周瑞兴学号********摘要目前电厂粉尘等污染物排放量日益增多,产生的颗粒物特别是细颗粒物对环境及人类健康危害巨大,而燃煤电厂是细颗粒物的主要排放源,湿式静电除尘器作为大气多污染控制系统的终端精处理装备,具有捕集烟气中超细颗粒物和雾滴的功能,因此在电力领域获得了较多应用,本本论文介绍了湿式静电除尘器的工作原理,除尘遇到的问题以及处理方法,以及试试静电除尘器在燃煤电厂的应用情况好今后的研究发展方向。
并介绍了目前超低排放技术。
关键词:湿式静电除尘器细颗粒物控制燃煤电厂超低排放技术一、湿式电除尘技术1 引言1.1 背景及研究意义目前,国际上总颗粒物控制技术虽然已经达到很高的水平,但对于微细颗粒物的捕集效率却很低,造成大量的微细颗粒物排入大气环境中。
我国PM2.5排放量大幅度增加。
严重影响人们的身体健康和出行活动。
细颗粒物污染已成为我国突出的大气环境问题,是引起大气能见度、雾霾天气、气候变化等重大环境问题的重要因素。
燃煤电厂是我国大气环境中PM2.5含量增加的主要污染来源,利用现有的燃煤烟气污染控制设备,通过增强其对PM2.5的脱除性能,是控制 PM2.5的重要技术发展方向。
我国燃煤电厂中干式电除尘技术应用最为广泛,但是电除尘器(ESP)对直径 0.1~2μm 粉尘的除尘效率较差,原有的电除尘器大部分不能满足排放要求。
尤其在火电厂,普遍采用低硫煤以满足二氧化硫的排放要求,而低硫煤燃烧产生的烟尘中粉尘比电阻较高,易发生反电晕现象,使收尘效率下降,导致电除尘器更加无法达标[1]。
而要使电除尘器适应新的排放标准,必须对其进行机理性提效改造。
湿式电除尘器(简称WESP)不需要振打清灰,而是利用连续水膜清灰,喷水对烟气可以起到调质作用,不会产生二次扬尘现象并且除尘效率比其它烟气净化装置高,已经得到了广泛的应用。
煤气湿法电除尘器技术与应用

煤气湿法电除尘器技术与应用转炉煤气湿法电除尘器在目前国内采用OG法回收转炉煤气工艺中,从转炉出来的煤气经第一级文氏管,第二级文氏管除尘器除尘,转炉煤气含尘量由200g/Nm3减少为0.1 g/Nm3,转炉煤气回收后,主要供给铁炉、热风炉、钢色烧烤、铁合金烧烤及其它车间作燃料用。
然而含尘量为0.1g/Nm3的转炉煤气尚不能满足煤气管网及用户的需要。
因此在送往各用户的煤气加压站前端,工艺布置上通常设置转炉煤气精除尘用电除尘器,对转炉煤气做进一步除尘处理。
转炉煤气回收系统设备(水封、煤气贮柜、转炉煤气电除尘器、加压机及各种规格的煤气管道)的正常运行不仅在能源利用、环境保护方面有重大意义,而且与转炉煤气网的生产休戚相关。
回收系统上的缺陷或操作不当都会造成停产,而且由于高温高压和高浓度的一氧化碳,一旦事故发生,其潜在的破坏能力是难以想象的。
因此转炉煤气电除尘器的设计不仅要满足回收工艺的要求,而且要安全可靠。
第一节:概述系统管网堵塞及用户喷嘴的堵塞等,对用户的生产直接造成不小的影响。
经回收的转炉煤气作为燃料,可单独使用,也可和高炉煤气或焦炉煤气混合使用,但应保证转炉煤气含尘量在10mg/Nm3以下,因此煤气柜出口处设置湿式电除尘器是必要的。
电除尘器的种类和用途电除尘器是一种高效率的煤气精洗设备,它的特点是除尘效率高,可将煤气中的含尘量净化到小于10 g/Nm3,耗电量少,耗电量一般为0.5度/1000 Nm3;煤气压力降低,包括电除尘器前后煤气管道及计量装置约为2.2-3KPa。
但装设电除尘器投资较大,对操作和维护的技术要求较高。
电除尘器的种类有管式、套管式和板式三种,现举有代表性的实例分析如下。
资高。
板式和套管式电除尘的荷电尘粒运动速度较大,因此金属消耗量少,投资低,但操作费用较之间。
我公司通过与各大设计院所合作,使得该项技术已基本成熟,并在国内OG系统转炉煤气回收中得到推广与应用,取得了良好的效果。
一、电除尘器的工作原理含尘煤气电除尘入口喇叭,经气流分布板均流后进入电场,挂于气流分布板的粉尘经设置于入口喇叭上方的间断喷洗水嘴冲洗,以防止气流分布板堵塞。
煤气储配站电除尘器安全技术操作规程汇总

永诚公司炼钢厂煤气储配站电除尘器安全技术操作规程概述:炼钢厂煤气储配站电除尘器的作用是:将回收的较高含尘量(正常100mg/m3,最高150 mg/m3)的转炉煤气,经过电除尘器净化,达到10 mg/m3以下,解决含尘量高堵塞煤气加压机和煤气管道及用户烧嘴的问题。
一、电除尘器参数:(一)电除尘器主要设计参数:1、结构形式:湿法板卧式电除尘器。
2、主要参数:主体设备(极板、壳体等)使用寿命不低于10年。
每台有一个电场,有效截面积为12m2;同极距为300mm。
(二)、电除尘器主要控制参数:二、电除尘器投产前的准备工作1、检查确认与电除尘器本体及相连的煤气、供水、氮气管道系统阀门全部关闭,泄爆阀、人孔全部封闭严密。
2、检查供水水压正常,打开电除尘器冲洗系统供水阀门,关闭除尘器下N型水封管排水阀门,定期冲洗阀门投入自动,给电场供连续和定期冲洗水,检查确认N型水封管溢流正常;3、通知电工检查高、低压电器设备各部分正常;将电除尘器所配套的电动蝶阀、盲板阀、水泵从低压配电屏合闸供电,仪表送电,检查各仪表运行正常。
确认电除尘器进口管道煤气在线测氧仪(激光分析仪)与电除尘器电场电源停电联锁正常,严禁解锁运行。
4、用氮气分别置换绝缘子箱内的空气,以O2含量小于1%为合格,合格后关闭绝缘子箱煤气放散管后,停氮后气断开胶皮管。
5、绝缘子箱电加热器合闸送电加温,监视温度变化情况,使每个绝缘子箱内的温度均升至在90℃—110℃之间。
三、氮气置换空气操作1、先打开除尘器顶部两个DN100煤气放散阀其中一个后,打开氮气阀门,向除尘器内通入大量氮气置换其内空气,20分钟后,利用该放散管取样头排气,用便携式O2报警器检测,以O2<1%为合格,合格后关闭此煤气放散阀。
2、按照上述方法和步骤进行除尘器顶部另一个煤气放散管的重复操作和实验,放散5分钟后开始做实验,合格后关闭放散阀。
3、分别依次打开除尘器进口眼镜阀阀后和出口眼镜阀前放散阀,每个放散30分钟后,用便携式O2报警器分别检测放散管根部取样头排出的气体,以O2含量<1%为合格,合格后关闭放散阀。

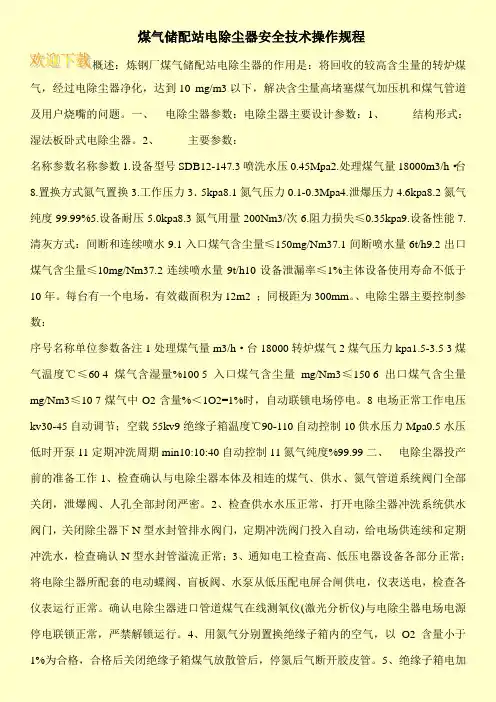

煤气储配站电除尘器安全技术操作规程

煤气储配站电除尘器安全技术操作规程概述:炼钢厂煤气储配站电除尘器的作用是:将回收的较高含尘量的转炉煤气,经过电除尘器净化,达到10 mg/m3以下,解决含尘量高堵塞煤气加压机和煤气管道及用户烧嘴的问题。
一、电除尘器参数:电除尘器主要设计参数:1、结构形式:湿法板卧式电除尘器。
2、主要参数:名称参数名称参数1.设备型号SDB12-147.3喷洗水压0.45Mpa2.处理煤气量18000m3/h·台8.置换方式氮气置换3.工作压力3.5kpa8.1氮气压力0.1-0.3Mpa4.泄爆压力4.6kpa8.2氮气纯度99.99%5.设备耐压5.0kpa8.3氮气用量200Nm3/次6.阻力损失≤0.35kpa9.设备性能 7.清灰方式:间断和连续喷水9.1入口煤气含尘量≤150mg/Nm37.1间断喷水量6t/h9.2出口煤气含尘量≤10mg/Nm37.2连续喷水量9t/h10设备泄漏率≤1%主体设备使用寿命不低于10年。
每台有一个电场,有效截面积为12m2 ;同极距为300mm。
、电除尘器主要控制参数:序号名称单位参数备注1处理煤气量m3/h·台18000转炉煤气2煤气压力kpa1.5-3.5 3煤气温度℃≤60 4煤气含湿量%100 5入口煤气含尘量mg/Nm3≤150 6出口煤气含尘量mg/Nm3≤10 7煤气中O2含量%<1O2=1%时,自动联锁电场停电。
8电场正常工作电压kv30-45自动调节;空载55kv9绝缘子箱温度℃90-110自动控制10供水压力Mpa0.5水压低时开泵11定期冲洗周期min10:10:40自动控制11氮气纯度%99.99 二、电除尘器投产前的准备工作1、检查确认与电除尘器本体及相连的煤气、供水、氮气管道系统阀门全部关闭,泄爆阀、人孔全部封闭严密。
2、检查供水水压正常,打开电除尘器冲洗系统供水阀门,关闭除尘器下N型水封管排水阀门,定期冲洗阀门投入自动,给电场供连续和定期冲洗水,检查确认N型水封管溢流正常;3、通知电工检查高、低压电器设备各部分正常;将电除尘器所配套的电动蝶阀、盲板阀、水泵从低压配电屏合闸供电,仪表送电,检查各仪表运行正常。
转炉煤气电除尘技术在燃气厂的应用

1 概 述
本钢燃 气厂转 炉煤气 储配站原有威 金斯气柜
一
21 D 一 2 . F 2 0型蜂窝式电除尘器主要技术参数
电除尘 器 型号 : F一 2 煤气 工 作 压力 : . P D 20 2 5 ka
座 ( 8万 m ) ,加 压 站 一 座及 相 应 的煤 气 管道 设
沉 淀极 内切 圆直 径 : 8 m 20m
定 期 冲洗 水量 : 8 / 台 10 th・ 沉 淀极 根 数 :2 20 有 效 面积 : 35 1.5 m
电晕 电流 : . 7 / 0 4 8 mA m
单 体 总重 :22 t 台 6 . / 设 备 总 高 :87 m 1 .
通 过 出 口半 叶蝶 阀 、出 口蝶 阀 ,进 人 加压 机 加 压后
送往 用 户 。
2 转炉 煤气 电除尘 系统 简介
来 的压 力 2 5 k a 温度 4 . P 、 5~6 ℃转 炉 煤气 , 0 经过
出 口水封 、 气 加 压机 , 送 至初 轧 厂使 用 。由于进 煤 再
处 理煤 气 量 : 6~8万 m / h・台 人 口煤气 含 尘 量 :0~1 0 m / 7 0 g m
人 八 万 柜 的 转 炉 煤 气 只经 过 粗 处 理 ,煤 气 质 量 较
Applc to o he ia i n f t De s i Te hni du tng c qu6 wih t Elc r ct e t iiy fr o Co e t r nv r e G a i t Ga Pl nt s n he s a
G AO S o -o h u lng
差 , 尘 量 常在 7 含 0~10 mg m 左 右 。风机 运行 1 0 / 5
转炉煤气湿法卧式电除尘器方案

转炉煤气湿法卧式电除尘器技术方案技XX二O一二年三月目录一、设计的基本参数二、除尘设备设计方案三、设备工作原理与构成四、产品主要技术特点五、电气控制方案六、设计、制造、运输、检测执行标准七、公司近年电除尘器部分业绩转炉煤气湿法卧式电除尘器一、设计的基本参数1、结构形式:湿法卧板式防爆型2、介质:转炉煤气3、处理煤气量:50000m3/h4、入口煤气压力:~3.5Kpa5、入口煤气温度:~80℃6、入口煤气含湿量:饱和7、入口煤气含尘量:≤150 mg/Nm38、出口煤气含尘量:≤10 mg/Nm39、额定电压:60KV10、额定电流:500mA11、数量:建议一备一用二、除尘设备设计方案1、性能参数〔本体部分〕〔1〕设备型号:WBS28〔2〕设备名称:湿法卧板式防爆型转炉煤气精除尘用电除尘器〔3〕有效截面积:28.88㎡〔4〕电场有效宽度:5.7M〔5〕电场有效高度:5.1M〔6〕电场内通道数:19个〔7〕趋进速度:0.08m/s〔8〕总集尘面积:582.2㎡〔9〕电场风速:0.482m/s〔10〕除尘效率:97.8%〔11〕集尘极形式:818型〔12〕电晕极形式:鱼骨线2、性能参数〔喷淋水冲洗部分〕〔1〕水质:工业用水〔2〕水压:0.4~0.5 Mpa〔3〕水量:〔连续/间断〕:19/13 m3/h〔4〕水质要求:〔53、性能参数:〔氮气吹扫系统〕〔1〕氮气压力:0.4 Mpa〔2〕氮气用量:230 m3/次〔3〕氮气纯度:99.99%4、性能参数:〔泄爆阀装置〕〔1〕形式:自恢复式〔2〕起跳压力:4.6 Kpa〔3〕截面积:0.2㎡/个5、性能参数:〔保温箱内电加温装置〕〔1〕形式:护套式防爆增安型〔2〕温控X围:80-130℃-380V/3.0KW〔3〕型号:J2〔4〕控温元件:铂热电阻Pt1006、性能参数:〔电控部分〕〔1〕高压变压器:油浸自冷式,户内型GGAJO〔JH2000C〕60KV/0.5A2〔JH2000C〕-MTC2型户内微机型单相380V,47KVA〔2〕高压控制柜:GGAJO2〔3〕电动四点式隔离开关:GSN-80-1.5-4〔4〕低压微机自动控制柜:JL-2000型三相380V 160A〔5〕高压电缆:YJLVC22-75KV 1*95mm2〔6〕电缆桥架:视工艺布置〔7〕本体照明:视工艺布置三、设备工作原理与构成1、除尘器工作原理含尘气体通过电除尘器入口喇叭,经气流分布板均流进入电场,由于气流分布板的粉尘经设置于入口喇叭上的喷洗管路间断冲洗,以防止气流分布板阻塞。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
转炉煤气湿法卧式电除尘器技术方案技二O一二年三月目录一、设计的基本参数二、除尘设备设计方案三、设备工作原理与构成四、产品主要技术特点五、电气控制方案六、设计、制造、运输、检测执行标准七、公司近年电除尘器部分业绩转炉煤气湿法卧式电除尘器一、设计的基本参数1、结构形式:湿法卧板式防爆型2、介质:转炉煤气3、处理煤气量:50000m3/h4、入口煤气压力:~3.5Kpa5、入口煤气温度:~80℃6、入口煤气含湿量:饱和7、入口煤气含尘量:≤150 mg/Nm38、出口煤气含尘量:≤10 mg/Nm39、额定电压:60KV10、额定电流:500mA11、数量:建议一备一用二、除尘设备设计方案1、性能参数(本体部分)(1)设备型号:WBS28(2)设备名称:湿法卧板式防爆型转炉煤气精除尘用电除尘器(3)有效截面积:28.88㎡(4)电场有效宽度:5.7M(5)电场有效高度:5.1M(6)电场通道数:19个(7)趋进速度:0.08m/s(8)总集尘面积:582.2㎡(9)电场风速:0.482m/s(10)除尘效率:97.8%(11)集尘极形式:818型(12)电晕极形式:鱼骨线2、性能参数(喷淋水冲洗部分)(1)水质:工业用水(2)水压:0.4~0.5 Mpa(3)水量:(连续/间断):19/13 m3/h(4)水质要求:(53、性能参数:(氮气吹扫系统)(1)氮气压力:0.4 Mpa(2)氮气用量:230 m3/次(3)氮气纯度:99.99%4、性能参数:(泄爆阀装置)(1)形式:自恢复式(2)起跳压力:4.6 Kpa(3)截面积:0.2㎡/个5、性能参数:(保温箱电加温装置)(1)形式:护套式防爆增安型(2)温控围:80-130℃(3)型号:JQQ-380V/3.0KW2(4)控温元件:铂热电阻Pt1006、性能参数:(电控部分)(1)高压变压器:油浸自冷式,户型GGAJO(JH2000C)60KV/0.5A2(JH2000C)-MTC2型户微机型单相380V,47KVA (2)高压控制柜:GGAJO2(3)电动四点式隔离开关:GSN-80-1.5-4(4)低压微机自动控制柜:JL-2000型三相380V 160A(5)高压电缆:YJLVC22-75KV 1*95mm2(6)电缆桥架:视工艺布置(7)本体照明:视工艺布置三、设备工作原理与构成1、除尘器工作原理含尘气体通过电除尘器入口喇叭,经气流分布板均流进入电场,由于气流分布板的粉尘经设置于入口喇叭上的喷洗管路间断冲洗,以防止气流分布板阻塞。
在电场上方设置的连续喷水管路通过喷雾化水滴在集尘极上形成连续流动的均匀水膜,当含有悬浮粒子的烟气进入电场后,通过荷电并在电场力作用下被吸附到集尘极上,通过集尘极上的水膜流入灰斗中,然后由灰斗排入沉淀池,而净化后的煤气通过电场至出口处流经设置在出口喇叭的除雾器除去部分水份后流出至加压机,挂于电晕极上的粉尘通过设置在电场上部的间断喷洗管路定期冲洗。
停、开机操作设置了氮气及排空管路。
2、除尘设备的组成:(该除尘设备为箱形结构)(1)本体:包括壳体、进出口喇叭、集尘极、电晕极、绝缘子保温箱、高压电缆进线箱、灰斗、走梯平台、桁架、箱体保温等。
(2)供水管道:包括电除尘器部喷淋冲洗管路及喷嘴、外部管路及电磁阀、压力表、手动阀门等。
(3)充氮气、排气管道:包括煤气放散管及充氮气管路和阀门等。
(4)高低压电控:包括高压电源(户式)、PLC低压控制柜等。
四、产品主要技术特点1、阳极:采用防止变形及粉尘二次飞扬性能较好的818型集尘极极板,其具有强度大、表面宽且平滑,易于水膜形成的特点,另其板形两端的钢管可避免对集尘板面的冲刷,从而引起的水花飞溅,造成电场运行不稳定状况的发生。
2、鱼骨线的应用:对于大型除尘设备来讲,通常采用扁钢型芒刺线,由于线较长,选用该种线可能增加其强度,不产生晃动现象。
但由于芒刺线的起晕电压高,且有尖端火花放电现象。
对于处理煤气除尘设备来讲具有不稳定性。
而鱼骨线在本规格大小的设备上应用能稳定的固定,且具有低临界电压值,高压电晕电流等特点,且有利于间断冲洗系统对其表面吸附粉尘的冲洗。
3、泄爆装置:采用具有特殊安全防护功能的自回复式泄爆阀,设置于壳体、顶盖部位,由于保温箱置放电加热器,在国应用同类设备的用户中常于此处发生故障,为安全起见,在保温箱上又分别设置了该装置。
4、护套式防爆型电加热装置:常规设计是将普通电加热器裸置于保温箱加热瓷绝缘件,但由于保温箱易泄露进煤气,导致氧含量超标时事故发生。
本设计将加热器外加一白钢管护套,由箱外插入保温箱,从而避免该现象的发生。
同时,常规设备在此部位的绝缘瓷件采用工业电瓷,且煤气是含湿饱和气体,温度不稳定是易造成瓷件表面结露、爬电、炸裂,造成设备停运,而更换之又比较困难,时间较长,而影响生产。
本设计采用抗结露、抗高腐蚀的“95(α-AL203)”作为绝缘瓷件,克服上述现象的发生。
5、除尘器死角的处理:由于除尘器是箱形结构,易产生死角,导致停机后氮气吹扫不彻底,易造成事故的发生,故本设计在锥体入口喇叭、箱体四角及灰斗四角均设计了弧形板,使除尘器形成圆弧过渡连接以克服死角的产生。
另在严重部位设置连通管。
备注:除尘器本体含氮气喷吹管路及阀门,含水路管路及阀门。
五、电气控制方案本套湿式电除尘控制系统基本上由高压控制、低压控制、和上位机监控三部分组成。
在高、低压配置上做到了一备一用而且还能够实现在一台上位机上对两台设备同时监控。
高压电场的互为备用、更好的做到了除尘系统在单台故障情况下工作连续性。
1、高压控制部分:继续采用了国技术比较成熟、性能比较稳定的高压微机硅整流电源、具有火花跟踪、间歇供电、峰值跟踪控制功能,具有开路、短路、偏励磁、负压、过流、可控硅开路、短路、油温等多种自我保护功能,并均有声光报警提醒用户。
高压系统的启动和停止可直接在上位机中进行操作。
高压电场的电流、电压等参数均可以在控制柜液晶面板和上位机画面上同时显示。
高压隔离开关选用四点式隔离开关。
方便实现两个电场的相互联络。
2、低压控制部分:(1)电除尘所有现场电控设备均采用防爆型、PLC设UPS电源,保证断电时系统数据的完整。
(2)整个系统采用PLC自动集中控制、每台除尘器由各自PLC 控制。
PLC以CPU315-2DP 控制单元为核心、具有较强DP从站扩展功能、并配己以太网通讯模板CP343-1为实现与主站的远传通讯提供接口。
(3)所有电动阀门的监控均由PLC集中控制系统完成。
(4)电动碟阀、球阀:a、具有开阀、关阀、停止操作;b、开阀、关阀到位显示;c、过力矩、过流保护以及显示、声光报警;d、阀门的开关状况可通过颜色变化来反映;(5)本套系统的控制围除了对除尘本体的喷淋、放散充氮阀门的控制、还包括对保温箱加热器恒温控制,高压启动、停止。
3、上位机监控部分由一台研华工控机及网络附件组成、通过WINCC监控平台对控制系统进行全方位的监控的数据管理、在画面上可以显示除尘器的运行状态以及保障除尘器安全运行重要参数信息。
电除尘器集中控制系统由上位机进行实时监控,具有系统总貌画面、报警记录画面,包括控制系统报警和生产过程报警(声光),可进行实时和历史(三个月)故障记录查询,能记录故障名称、发生时间以及故障消除时间等容,同时出现故障时,在总貌画面的相应位置均有显示,可一目了然、趋势图画面、在线报表画面以及各个设备的操作窗口的显示等。
并具有工作方式转换、整定参数、记录和检测功能,画面构成简洁明快,不同状态配以不同颜色予以显示,同时具有输出报表功能,可把需要记录的进出口温度、系统进出口压力、氧含量、二次侧电压、电流等定义成实时报表,根据用户不同的需求可以设置煤气流量的检测,总进水流量检测。
如:除尘器进出口温度;电除尘器的进出口煤气压力;各个保温箱的温度;总进水压力;氮气管路的压力;二次电压、电流;氧含量。
特殊说明:为了确保除尘器的安全可靠运行,我们针对控制采取了以下保护措施:高压电场多级联锁控制方案1、氧含量与高压系统的连锁,由于氧含量的高低直接影响设备的安全,故为此设定了一个氧含量的最高值,当其超过设定值(设1%),高压系统立即自动切断,待氧含量稳定在允许围,可再次启动高压系统;2、水压与高压系统的连锁,水压的高低直接影响喷嘴的雾化效果,而雾化效果的好坏不仅影响电场的稳定,而且最重要的是影响除尘效果,故为此设定一个水压的最低值,当其低于设定值,高压系统立即自动切断,待水压稳定在允许围,可再次启动高压系统;3、系统进出口压力与高压系统的连锁,设定一个进出口压力的上下限值,尤其是当系统压力过低时,高压系统立即自动切断。
4、保温箱的温度必须维持在设定值围,防止温度不稳定时造成瓷件表面结露、爬电、炸裂,进而造成设备停运,故为此设定一个保温箱温度的最高值和最低值,当高于最高值和低于最低值时,系统都会发出报警声,高压系统立即自动切断。
系统都会发出报警声、以提醒操作人员保温箱的加热器或测温元件出现问题,应及时进行处理。
5、氮气管路的压力与高压系统的连锁,由于除尘器的四个保温箱为长期充氮状态,为了防止氮气源突然切断,煤气渗漏到保温箱,造成危险,设定一个氮气压力的下限,当低于这个下限时,系统会自动切断高压。
6、外网阀门在除尘器在正常运行过程中意外动作与高压的联锁。
六、设计、制造、运输、检测执行标准1、设计采用优化设计方案,根据买方提供参数并按行业规定考虑相关载荷、地震烈度、腐蚀系数、防爆措施等参数,采用目前国外最新的技术、新材料、新工艺并针对该项目专有特点进行大量的模拟实验(如气流均布实验、板线荷电优化实验、脱水装置实验等)确定全套设计方案。
2、制造、运输、检验等工艺按ISO9002质量保证体系执行,并严格遵循下列标准:(1)GB6222-86《工业企业煤气安全规程》(2)TB/T5910《电除尘器技术条件》(3)TB/15187-86《湿式除尘器性能测定方案》(4)JB/T9688-99《高压静电除尘用整流设备》(5)JB2880-81《钢制焊接常压容器技术条件》(6)JB/ZQ4000.10-88《涂装通用技术条件》(7)GB6407-91《电除尘测试、运行、维修、安全技术规》(8)JB59.8-91《电除尘器主要件样检验及包装、运输、贮存规》。
