观察分岔与混沌现象(MATLAB)
Matlab实验报告
实验目的：用Matlab观察分岔与混沌现象。
题目：Feigenbaum曾对超越函数sin()yx（为非负实数）进行了分岔与混沌的研究，试利用迭代格式1sin()kkxx，做出相应的Feigenbaum图
算法设计：
1、因为为非负实数，所以试将的范围限制在[0,3]，制图时x的坐标限制在[0,3]，考虑到y的值有正有负，所以把y的坐标限制在[-3,3]。
2、根据课本上给的例题，编写程序代码来绘图。
程序代码：
clear;clf;
hold on
axis([0,3,-3,3]);
grid
for a=0:0.005:3
x=[0.1];
for i=2:150
x(i)=a*sin(pi*x(i-1));
end
pause(0.1)
for i=101:150
plot(a,x(i),'k.');
end
end
图像： 00.511.522.53-3-2-10123
结果分析：在取值在[0,0.3]区间内时，y的值保持在0，然后开始上升，在取值在0.75附近时，开始分岔为两支。从整体上看，随着的值越来越大，所产生的迭代序列越来越复杂，可能会随机地落在区间（-3,3）的任一子区间内。并可能重复，这就是混沌的遍历性。
进一步分析：由于的取值空间偏小，考虑扩大其取值范围到[0,6]，再进一步观察图像。程序代码如下：
clear;clf;
hold on
axis([0,6,-6,6]);
grid
for a=0:0.05:6
x=[0.1];
for i=2:150
x(i)=a*sin(pi*x(i-1));
end pause(0.1)
for i=101:150
plot(a,x(i),'k.');
end
end
图像：
0123456-6-4-20246
分析：由图像可见，随着取值范围的增大，图像呈现出周期性的特点。
总结：1、当取值范围比较小，不足以发现图像规律时，可以考虑扩大变量的取值范围。
2、由于图像是由大量点构成的，所以在编程的时候注意循环语句的应用。
混沌
非线性电路中的混沌现象实验理解与思考
一、实验原理表述与探讨
非线性是自然界中普遍存在的现象，正是非线性的存在构成了多姿多彩的自然界。从数学上来说，非线性（non-linear），是指输出输入均不是正比例的情形。宇宙形成初的混沌状态即为非线性。自变量与变量之间不成线性关系，成曲线或抛物线关系或不能定量,这种关系叫非线性关系。
混沌现象则是近年来新出现的一个科学名词。首先是科学家在对天气预报作计算机模拟时发现的,后来又从数学上和实验上得到证实.混沌来自非线性.由于在自然界和人类社会中绝大多数是非线性系统,所以混沌是一种普遍现象.对于什么是混沌，目前科学上还没有确切的定义，但随着研究的深入，混沌的一系列特点和本质的被揭示，对混沌完整的、具有实质性意义的确切定义将会产生。目前人们把混沌看成是一种无周期的有序。无论是复杂系统，如气象系统、太阳系，还是简单系统，如钟摆、滴水龙头等，皆因存在着内在随机性而出现类似无轨，但实际是非周期有序运动，即混沌现象．现在混沌研究涉及的领域包括数学、物理学、生物学、化学、天文学、经济学及工程技术的众多学科，并对这些学科的发展产生了深远影响．混沌包含的物理内容非常广泛，研究这些内容更需要比较深入的数学理论，如微分动力学理论、拓扑学、分形几何学等等．目前混沌的研究重
点已转向多维动力学系统中的混沌、量子及时空混沌、混沌的同步及控制等方面．
本实验电路及原理如下：
如图1所示．电路中电感L和电容C1、C2并联构成一个振荡电路．方程如下所示：
这里，UC1、UC2是电容C1、C2上的电压，iL是电感L上的电流，G=1/R0是电导，g为R的伏安特性函数．如果R是线性的，g是常数，电路就是一般的振荡电路，得到的解是正弦函数．电阻R0的作用是调节C1和C2的位相差，把C1和C2两端的电压分别输入到示波器的x，y轴，则显示的图形是椭圆．如果R是非线性的，则会看到如下现象：
电路中的R是非线性元件，它的伏安特性如图2所示，是一个分段线性的电阻，整体呈现出非线性．gUC1是一个分段线性函数．由于g总体是非线性函数，三元非线性方程组没有解析解．若用计算机编程进行数值计算，当取适当电路参数时，可在显示屏上观察到模拟实验的混沌现象．
使用matlab求解vanderpol方程的研究方法
使用matlab求解vanderpol方程的研究方法
研究van der pol方程是一种重要的非线性动力学问题，它描述了一些自振系统的运动行为。这个方程由物理学家布里尔·范·德·波尔在1920年首次提出，并广泛用于描述电路、生物和化学系统中的自振现象。van der pol方程的一般形式如下：
d^2x/dt^2 - μ(1 - x^2)dx/dt + x = 0
其中，x是系统的状态变量，t是时间，而μ是一个非负常数，代表了系统的非线性因素。
为了研究van der pol方程的行为，我们可以使用MATLAB进行求解和分析。下面将介绍几种常用的方法。
1. 数值解法：通过数值方法求解van der pol方程是最常用的研究方法之一、MATLAB中可以使用ode45函数来进行求解。该函数基于Adams-Bashforth-Moulton方法，可以自动选择适当的步长，并给出较高的数值精度。例如，我们可以定义一个匿名函数来表示van der pol方程，并使用ode45来求解：
```MATLAB
mu = 1; % 设置μ的值
[t, x] = ode45(f, [0, 10], [0.1; 0]); % 求解方程
plot(t, x(:,1)); % 绘制解的图像
xlabel('t'); ylabel('x');
``` 这段代码定义了一个匿名函数f，其中t是时间，x是状态变量。通过ode45函数对该方程进行求解，给定了初始条件[0.1; 0]，求解时间范围为[0, 10]。最后，使用plot函数对解进行可视化。
2. 分岔和稳定性分析：van der pol方程是一个具有非线性耗散的系统，因此它可以表现出各种动力学行为，如周期振荡、混沌和吸引子等。MATLAB提供了一些函数用于分析方程的分岔和稳定性。例如，可以使用bifurcation函数分析van der pol方程的分岔图：
```MATLAB
-非线性电路混沌现象的探究以及基于Multisim的仿真设计
-非线性电路混沌现象的探究以及基于Multisim的仿真设计
D
非线性电路混沌现象的探究以及基于
Multisim的仿真设计
一、引言
混沌是二十世纪最重要的科学发现之一，被誉为继相对论和量子力学之后的第三次物理革命，它打破了确定性与随机性之间不可逾越的分界线，将经典力学研究推进到一个崭新的时代。由于混沌信号是一种貌似随机而实际却是由确定信号系统产生的信号，使得混沌在许多领域（如保密通信，自动控制，传感技术等）得到了广泛的应用[1]。
20多年来混沌一直是举世瞩目的前沿课题和研究热点，它揭示了自然界及人类社会中普遍存在的复杂性、有序性和无序的统一，大大拓宽了人们的视野，加深了人们对客观世界的认识。目前混沌控制与同步的研究成果已被用来解决秘密通信、改善和提高激光器性能以及控制人类心律不齐等问题。
混沌(chaos)作为一个科学概念，是指一个确定性系统中出现的类似随机的过程。理论和实践都证明，即使是最简单的非线性系统也能产生十分复杂的行为特性，可以概括一大类非线性系统的演化特征。混沌现象出现在非线性电路中是极为普遍的现象，通过改变电路中的参数可以观察到倍周期分岔、阵法混乱和奇异吸引子等现象。
二、混沌电路简介
对电路系统来说，在有些二阶非线性非自治电路或三阶非线性自治电路中，出现电路的解既不是周期性的也不是拟周期的，但在状态平面上其相轨迹始终不会重复，但是有界的，而且电路对初始条件十分敏感，这便是非线性电路中的混沌现象。
根据Li-York定义，一个混沌系统应具有三种性质：
（1）存在所有阶的周期轨道；
（2）存在一个不可数集合，此集合只含有混沌轨道，且任意两个轨道既不趋向远离也不趋向接近，而是两种状态交替出现，同时任一轨道不趋于任一周期轨道，即此集合不存在渐近周期轨道；
（3）混沌轨道具有高度的不稳定性。
可见，周期轨道与混沌运动有密切关系，表现在两个方面：
第一， 在参数空间中考察定常的运动状态，系统往往要在参量变化过程中先经历一系列周期制度，然后进入混沌状态；
BOOST变换器不连续导通模式下的混沌现象分析
BOOST变换器不连续导通模式下的混沌现象分析
苏嘉梁;潘峰;刘勇平
【摘 要】研究输出电压反馈型Boost DC/DC变换器,构建并推导了不连续导通方式下(即DCM方式)变换器的离散映射模型.基于此数学模型,以倍周期分岔理论分析了变换器的分岔特性.并利用Matlab软件搭建仿真模块,通过仿真验证了离散模型的正确性,并且详细给出了变换器从稳定逐步到混沌的全过程.该文的研究具有基础性,为更加深入研究Boost变换器工作时的混沌现象打下基础.
【期刊名称】《太原科技大学学报》
【年(卷),期】2015(036)005
【总页数】6页(P347-352)
【关键词】混沌;BOOST变换器;压控模式;不连续传导模式
【作 者】苏嘉梁;潘峰;刘勇平
【作者单位】太原科技大学,太原030024;太原科技大学,太原030024;太原科技大学,太原030024
【正文语种】中 文
【中图分类】TM46
DC/DC变换器作为一个分段强非线性动力学系统，分岔和混沌现象十分普遍
[1]。这些非线性现象对于系统的稳定性有直接影响，各国学者已对此进行了大量研究并取得丰富成果，已有研究表明，变换器的主电路参数在工作时具有一个稳定域，一旦不在此范围，即失去稳态，甚至进入混沌。
研究非线性系统最根本的是构建一个精确且合适的数学模型。现有的DC/DC变换器建模方法主要有俩大类：数值法和解析法
[2]。缺点是无法得到解析解，难以反映变换器实际工作机理。解析法又可分为连续法和离散法俩大类。连续法在低频下可以利用成熟的经典控制理论来分析，并且误差很小，但是在高频下则不能正确反映变换器的实际工作机理。离散法精度高且可以利用计算机迭代从而其速度快，迭代得到的解析解也可准确反映出变换器的实际工做状态。现有研究表明：离散数学模型最能反映DC/DC变换器丰富的分岔与混沌现象。
为此，以电压控制模式Boost DC/DC变换器作为研究对象，全面考虑变换器的3个工作模态，建立了不连续导通模式下(即DCM模式)变换器的离散数学模型，并据此给出分岔图，采用倍周期分岔理论进行混沌现象研究，最后进行Matlab仿真给出时域波形图和相图。整个研究过程不失一般性，适合于其他DC/DC变换器的建模与混沌分析，为进一步分析混沌现象建立了基础。

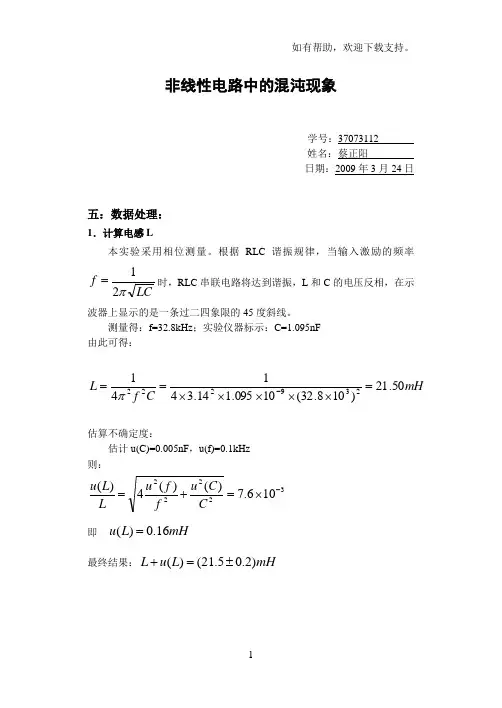

非线性电路中的混沌现象实验报告
1 非线性电路中的混沌现象
学号：37073112
姓名：蔡正阳
日期：2009年3月24日
五：数据处理：
1．计算电感L
本实验采用相位测量。根据RLC谐振规律，当输入激励的频率LCf21时，RLC串联电路将达到谐振，L和C的电压反相，在示波器上显示的是一条过二四象限的45度斜线。
测量得：f=32.8kHz；实验仪器标示：C=1.095nF
由此可得：
mHCfL50.21)108.32(10095.114.34141239222
估算不确定度：
估计u(C)=0.005nF，u(f)=0.1kHz
则：
32222106.7)()(4)(CCuffuLLu
即 mHLu16.0)(
最终结果：mHLuL)2.05.21()(
2
2．用一元线性回归方法对有源非线性负阻元件的测量数据进行处理：
（1）原始数据：
R V R V R
V
71200 -12
2044.9 -8 1753.4 -4
21000 -11.8 2036.2 -7.8 1727.5 -3.8
12150 -11.6 2027.2 -7.6 1699.6 -3.6
8430 -11.4 2017.8 -7.4 1669.4 -3.4
6390 -11.2 2007.9 -7.2 1636.7 -3.2
5100 -11 1997.5 -7 1601.2 -3
4215 -10.8 1986.7 -6.8 1562.4 -2.8
3564 -10.6 1975.3 -6.6 1519.7 -2.6
3070 -10.4 1963.4 -6.4 1472.3 -2.4
2680 -10.2 1950.9 -6.2 1420 -2.2
2369 -10 1937.6 -6 1360.9 -2
2115 -9.8 1923.7 -5.8 1295.1 -1.8

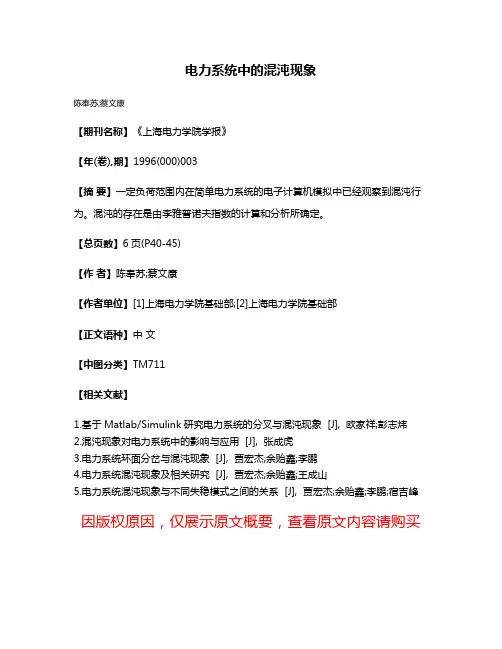

电力系统中的混沌现象
