第3章 计算机网络技术基础
计算机网络基础课件ch3
为路由器配置静态路由
Head的路由配置
➢ 对路由器Head来说，已有前五个直连的网络，需要 将另外五个网络的路由加入到Head的路由表中。
➢ 查看Head的路由表，S标识的即为静态路由 ➢ [180/0]，分别表示管理距离为180和度量值为0
Router0的路由配置
➢ Router0直连了四个网络10.1.1.0/24、10.1.2.0/24、 10.10.1.0/30和192.168.10.0/24，不需要再为这四个 网络创建路由，只需对剩下六个网络配置静态路由。
配置路由器Router0
➢ 路由器Router0共有四个接口需要配置，其中 Fa0/0和Fa0/1两个以太网接口在前面已经配置过 了，这里只需配置串行接口s1/0和s1/1及其他参 数。
17
路由器互连基本配置
配置路由器Router1
➢ 路由器Router1共有三个接口需要配置，与 Router0一样，两个以太网接口Fa0/0和Fa0/1已 经配置了，只需配置s1/0及其他参数。
13
互连网络结构：
14
路由器互连基本配置
IP地址规划是网络设计的重要组成部分， Router0和Router1上已经分配的IP地址及4 个PC机的IP地址继续保持。IP地址、子网掩 码规划如表3-1所示。
四个服务器配置网络10.1.5.0/24中的地址， 默认网关为10.1.5.1。
15
路由器互连基本配置
静态路由的优缺点
23
静态路由的配置
配置静态路由的命令如下：
➢ ip route [destination_network] [mask] [nexthop_address or exit-interface] [administrative_distance] [permanent]
计算机网络技术第三章知识点
计算机网络技术第三章知识点在计算机网络技术的学习中，第三章通常涵盖了诸多关键的知识点，这些知识点对于我们深入理解计算机网络的运行原理和应用具有重要意义。
首先，我们来谈谈网络拓扑结构。
网络拓扑结构指的是网络中各个节点和链路的几何排列形状。
常见的拓扑结构有总线型、星型、环型、树型和网状型等。
总线型拓扑结构就像是一条公共汽车线路，各个站点（节点）都连接在这条线路上。
优点是结构简单、成本低，但缺点也很明显，比如一旦总线出现故障，整个网络就会瘫痪。
星型拓扑结构则是以一个中心节点为核心，其他节点都连接到这个中心节点上。
这种结构便于管理和监控，但中心节点的负担较重，如果中心节点出问题，也会影响到整个网络。
环型拓扑结构里，节点首尾相连形成一个环形。
信息在环中单向传输，每个节点都要负责转发信息。
其优点是控制简单，但可靠性相对较低，一旦环中的某个节点出现故障，可能会导致整个环的通信中断。
树型拓扑结构像一棵倒立的树，根节点在上，分支节点在下。
这种结构易于扩展，但对根节点的依赖性较大。
网状型拓扑结构是最复杂但也是最可靠的一种，节点之间存在多条路径，即使部分链路出现故障，也能通过其他路径传输数据。
但它的成本高，管理复杂。
接下来是网络协议。
网络协议就像是网络世界中的“交通规则”，它规定了数据在网络中如何传输、交换和处理。
常见的网络协议有TCP/IP 协议簇。
TCP（传输控制协议）负责保证数据的可靠传输。
它通过建立连接、确认和重传机制，确保数据能够准确无误地到达目的地。
比如说，你在网上下载一个大文件，TCP 协议就会确保这个文件的每一个字节都能完整无误地到达你的电脑。
IP（网际协议）则负责给网络中的每一个设备分配一个唯一的地址，就像我们每个人都有一个独一无二的身份证号码一样。
通过 IP 地址，数据能够准确地找到目标设备。
除了TCP/IP，还有其他一些协议，比如HTTP（超文本传输协议），它是我们浏览网页时使用的协议；FTP（文件传输协议），用于在网络上传输文件。
计算机网络技术第3章 局域网基础
3.1.3.1 双绞线的组成和结构
双绞线（Twisted Pair）也称为双扭线，最初是为语音通信 设计的，是计算机网络中使用最为普遍的传输介质，局域网 中到桌面的连接绝大多数都使用双绞线，几乎所有的电话通 信在客户端都使用双绞线。
2．粗缆的连接方式
图4-7 粗缆网络连接拓扑图
使用细缆组建计算机网络需要注意的问 题
网卡必须提供AUI接口，同时粗缆的两端也要安装AUI连接 器。
每个节点都通过安装在总线上的收发器来与网络连接。 收发器电缆用于连接节点和粗缆。 在使用粗缆组建计算机网络中，需要注意以下的问题： 无中继最大网段长度为500m。 使用中继器时，最多可使用4个中继器连接5个网段，使网络
光波在光纤中的传输情况
图4-10 光波在光纤中的传输情况
（1） 光纤的分类和特点
1．单模光纤和多模光纤 在计算机网络中根据传输点模数的不同，光纤分为单模光
纤和多模光纤两种。 “模”也称为模式（mode），是指以一定角度进入光纤的
一束光。 多束光பைடு நூலகம்以不同的入射角（但必须大于临界值）进入同一
双绞线一般可以分为非屏蔽双绞线（UTP）和屏蔽双绞线 （STP）两大类。其中，STP又分为3类（Category 3）、5 类、6类和7类几种，而UTP分为3类、4类、5类和超5类几种。
图 5类4对UTP结构及截面图
图4-3 双绞线的分类
屏蔽双绞线和非屏蔽双绞线的区别
第3 章 计算机网络基础.

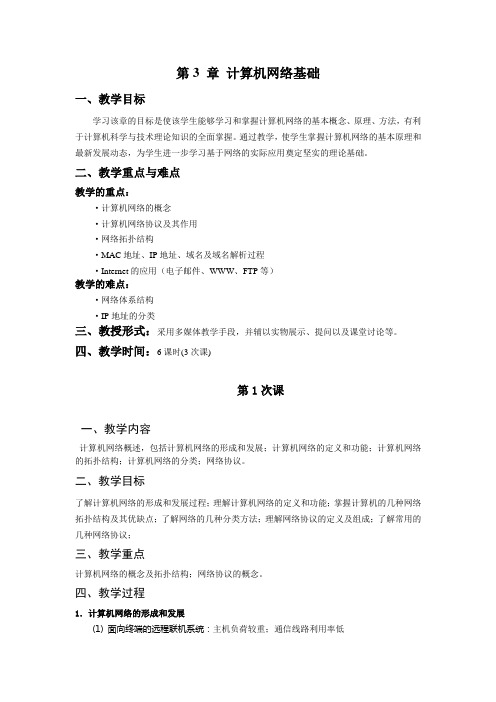

第3 章计算机网络基础一、教学目标学习该章的目标是使该学生能够学习和掌握计算机网络的基本概念、原理、方法，有利于计算机科学与技术理论知识的全面掌握。
通过教学，使学生掌握计算机网络的基本原理和最新发展动态，为学生进一步学习基于网络的实际应用奠定坚实的理论基础。
二、教学重点与难点教学的重点：·计算机网络的概念·计算机网络协议及其作用·网络拓扑结构·MAC地址、IP地址、域名及域名解析过程·Internet的应用（电子邮件、WWW、FTP等）教学的难点：·网络体系结构·IP地址的分类三、教授形式：采用多媒体教学手段，并辅以实物展示、提问以及课堂讨论等。
四、教学时间：6课时(3次课)第1次课一、教学内容计算机网络概述，包括计算机网络的形成和发展；计算机网络的定义和功能；计算机网络的拓扑结构；计算机网络的分类；网络协议。
二、教学目标了解计算机网络的形成和发展过程；理解计算机网络的定义和功能；掌握计算机的几种网络拓扑结构及其优缺点；了解网络的几种分类方法；理解网络协议的定义及组成；了解常用的几种网络协议；三、教学重点计算机网络的概念及拓扑结构；网络协议的概念。
四、教学过程1．计算机网络的形成和发展(1) 面向终端的远程联机系统：主机负荷较重；通信线路利用率低(2) 以通信子网为中心：两层网络的概念，网络普及程度低，标准不统一，网络体系结构的研究不成熟(3) 网络体系结构标准化阶段：网络的软硬件产品有了共同的标准，计算机网络得到空前的普及和发展(4) 网络互连阶段：Internet 成为一个国际性网络教师活动：请同学们谈谈从自己第一次接触网络到现在所能体会到的网络的变化。
学生活动：思考讨论发言。
教师活动：小结。
网络已经渗透到人类生活的各个领域。
2．计算机网络的定义和功能(1)计算机网络的定义：教学方法：先给出计算机网络的定义，启发学生从网络的定义中能否看出网络的组成及网络的功能？(2)计算机网络的功能：数据通信、资源共享、网络计算，均衡负载、集中控制、提高计算机的可靠性。
第三章计算机网络基础ppt课件
类型”栏目选择以什么样的类型来保存网页。 ❖ 在保存类型中，有四个选项，其名称和含义如下：
•“网页，全部”，其含义是把当前网页全部以网页形式保存下来。 •“Web档案，单一文件”，其含义是把当前网页存储为Web档案形
❖ 比较上面的两个方法，在当前页面没有使用框架，页面由一个 HTML文档组成的情况下，两个方法的功能相同。如果当前页面 使用了框架，当前页面由几个html文档组成，则方法一显示的是 框架文件的源代码，方法二显示的是鼠标右单击位置对应的 HTML文档的源代码。
❖ 然而进入二十一世纪以来，由于微软公司在操作系统领域的霸主 地位，更由于微软公司把Internet Explorer浏览器集成到 Windows系列操作系统中，给Netscape的浏览器沉重打击。
❖ 现在国内已经很少看到Netscape的浏览器了。因此本文也以 Internet Explorer浏览器为例讲述浏览器的使用。
❖ 鼠标指向这个超级链接，右单击，系统会弹出一个快捷菜单，从 中选择“目标另存为”，在随后弹出的“另保存”对话框中指定 保存文件的位置和文件名称，最后单击对话框右下角的“保存” 就可以了。
11.02.2020 5
第三章 计算机网络基础（3）
5.以各种文件形式保存网页
❖ 保存整个网页，最常见的方法是使用IE提供的功能： ❖ 登陆某个网站后，希望保存当前网页，则单击IE系统菜单“文件”
第三章 计算机网络基础（3）
❖ 一、浏览器发展过程
❖ 在Internet技术发展的过程中，曾经有过两大Internet浏览器： Netscape的Navigator航海家浏览器，微软的Internet Explorer浏 览器，简称为IE。
计算机网络基础教程第3章+计算机局域网
虚拟局域网的实现方式有多种，包括基于交换机端口的划分、基于MAC地址的划分、基于IP子网的划分 等。根据不同的需求和应用场景，可以选择适合的虚拟局域网实现方式。
03
局域网硬件
网络服务器
01
02
03
04
网络服务器
是局域网的核心设备，负责提 供各种网络服务和管理功能。
服务器类型
根据用途不同，可分为文件服 务器、数据库服务器、邮件服
令牌环的优缺点
令牌环技术的优点在于能够避免数据冲突和提供公平的数据传输机会。但是，由于其复杂 的令牌传递机制，令牌环技术的实现和维护成本相对较高。
光纤分布式数据接口
光纤分布式数据接口概述
光纤分布式数据接口是一种使用光纤作为传输介质的局域网技术 。与传统的双绞线或同轴电缆相比，光纤具有传输速率高、传输
入侵检测系统（IDS）
入侵检测系统用于检测和响应网 络攻击。IDS可以实时监控网络 流量，检测异常行为并及时发出 警报。
05
局域网应用
局域网应用
• 请输入您的内容
THANKS
感谢观看
计算机网络基础教程第3章 计 算机局域网
汇报人：
202X-01-05
• 局域网概述 • 局域网技术 • 局域网硬件 • 局域网软件 • 局域网应用
01
局域网概述
局域网定义
• 局域网（Local Area Network，LAN）是指在一定区域内由多 台计算机互联成的计算机组，通过特定的通信协议实现资源共 享和信息传输。
局域网特点
覆盖范围较小
局域网通常覆盖较小的 地理区域，如一座建筑 物、一个校园或一个园
区等。
高传输速率
局域网的传输速率较高 ，一般在10Mbps至
第3章 计算机网络基础与信息应用
2. IP地址 IP地址是指接入Internet的计算机被分配 的地址编号.IP协议规定IP地址的长度 为32位,分为4个字节.通常写成4个十 进制的整数,每个整数对应一个字节, 用小数点将它们分隔.这种表示方法称 为"点分十进制表示法".每个整数取 值的确范围为0～255.
3.2.3 域名与域名服务
3.1.2 计算机网络的定义与分类
计算机网络的定义 凡是利用通信设备 线路 通信设备和线路 通信设备 线路按不同的拓扑 拓扑 结构将地理位置不同的,功能独立 功能独立的多 结构 功能独立 个计算机系统连接起来,以功能完善的 网络软件实现网络中硬件,软件资源共 资源共 信息传递的系统,称为计算机网络 享和信息传递 信息传递 系统.
3.1.5 计算机网络体系结构
1. 网络协议 (1) TCP/IP协议 (2) PPP协议与SLIP协议 (3) NetBEUI协议 (4) IPX协议
2. 网络体系的参考模型
开放系统互联参考(OSI)是一个标准化开放 式的计算机网络层次结构模型.OSI模型将计 算机网络体系结构的通信协议规定为七层,从 下到上依次为物理层,数据链路层,网络层, 传输层,会话层,表示层和应用层,最低三层 负责通信子网的通信功能,最高三层负责资源 子网的信息处理功能,传输层建立在低三层提 供服务的基础上,为高三层提供与网络无关的 信息交换服务.
3.2.2 IE浏览器
1. 万维网常用术语 (1) WWW服务器,又称Web服务器,应该是一台性 能优异的计算机,其最基本的任务就是对用HTTP协 议发来的客户机请求进行处理并做出响应.万维网 的信息服务是采用客户机/服务器模式进行的. (2) 网页,又称Web页,在WWW上可获得的超媒体 文档被称作网页.Web服务器上存放着大量的网页 文件,其中默认的初始网页,称为主页(Homepage). (3) 统一资源定位符,即URL,是一种标准化的,提 供信息资源的寻址方式,它准确地描述了资源所在 的位置.
计算机网络基础第三章
• 协议数据单元PDU（Protocol Data Unit）
– 对等层协议之间需要交换的信息单元； – PDU由上层的服务数据单元SDU或其分段和协议控 制信息PCI（Protocol Control Information)组成；
26Biblioteka 3.2.3 数据的封装与传递
• 对等层间信息交换是“虚通信” • 对等层通信时当数据通过网络从一个节点传到 另一个节点前，必须在数据前或后附加上一定 的控制信息（称为头部或尾部），保证数据正 确传送。 • 数据封装：在发送节点的某一层为数据增加头 部或尾部的过程。 • 数据拆封：数据到达接受节点的对等层后接收 方去除数据头部或尾部的过程。 • 数据的封装和拆封在发送方和接受方互为对等 层的层次发生。
15
3.2 0SI参考模型
每个节点都具有这七层：
16
3.2 0SI参考模型
OSI参考模型的基本思想
• • • • • 网络中各节点具有相同的层次 对等层：不同节点间层次相同的层互为对等层 不同节点的对等层具有相同的功能 同一节点内相邻层之间通过接口通信 每一层可以使用下层提供的服务，并向其上层 提供服务 • 不同节点的同等层按照协议实现对等层之间的 通信
22
3.2.2 OSI各层的主要功能
会话层功能
• 会话层提供的服务可使应用建立和维持 会话，并能使会话获得同步。 • 会话层,表示层,应用层构成开放系统的高 三层，面对应用进程提供分布处理，对 话管理,信息表示,恢复最后的差错等。 • 会话层建立和验证用户之间的连接。该 层的数据单元应该包含寻求连接的主机 的确认凭证，包括口令和登录确认。
– 缺点：适用范围：兼容性？ 技术垄断：竞争？ 标准不统一：用户利益？
11
计算机网络技术第三版王协瑞到课后习题答案
第一章计算机网络概述1、什么是计算机网络？它有哪些功能？计算机网络是将分布在不一样地理位置上旳计算机通过有线旳或无线旳通信链路链接起来，不仅能使网络中旳各个计算机之间旳互相通信，并且还能通过服务器节点为网络中其他节点提供共享资源服务。
功能应用：1.实现计算机系统旳资源共享2.实现信息旳迅速传递3.提高可靠性4.提供负载均衡与分布式处理能力5.集中管理6.综合信息服务计算机网络应用：1.办公室自动化2.管理信息系统3.过程控制4.Internet应用2、试举几种计算机网络应用旳实例。
办公自动化管理信息系统过程控制Internet应用：电子邮件、信息公布、电子商务、远程音频、视频应用。
3、论述通信子网和顾客资源子网旳关系？从逻辑功能上计算机网络则是由资源子网和通信子网构成旳。
详细答案请参照书本P6。
资源子网提供访问网络和处理数据旳能力，由主机系统，终端控制器，和终端构成，主机系统负责当地或全网旳数据处理，运行多种应用程序或大型数据库，向网络顾客提供多种软硬件资源和网络服务，终端控制器把一组终端连入通信子网，并负责终端控制及终端信息旳接受和发送，中断控制器。
通过资源子网，顾客可以以便旳使用当地计算机或远程计算机旳资源，由于他将通信网旳工作对顾客屏蔽起来，是旳顾客使用远程计算机资源就如同使用当地资源同样以便。
通信子网是计算机网络中负责数据通信旳部分，，重要完毕数据旳传播，互换以及通信控制。
4.经典旳计算机网络拓扑构造包括哪几种？各自特点是什么？试画图阐明。
答：1、星状拓扑、2、环状拓扑3、总线型拓扑4、树状拓扑5、网状拓扑1．星状拓扑星状拓扑是由中央节点和通过点到到通信链路接到中央节点旳各个站点构成。
星形拓扑构造具有如下长处：（1）控制简朴。
（2）故障诊断和隔离轻易。
（3）以便服务。
星形拓扑构造旳缺陷：（1）电缆长度和安装工作量可观。
（2）中央节点旳承担较重，形成瓶颈。
（3）各站点旳分布处理能力较低。
2、总线拓扑2. 总线拓扑总线拓扑构造采用一种信道作为传播媒体，所有站点都通过对应旳硬件接口直接连到这一公共传播媒体上，该公共传播媒体即称为总线。
信息技术基础课件第三章计算机网络基础知识
局域网的拓扑结构
局域网的工作模式
2020/12/19
24
局域网的特点
通信距离在数十米至数千米范围内
数据传输速度快，可达到每秒传输数兆至
数百兆位信息 ，误码率低。
软件控制简单，通信协议单纯，硬件设备
少，成本低，使用方便灵活
线路专用，具有很好的保密性，是实现办
公室自动化的重要环节 多采用分布式控制和广播式通信。
30 上一页 下一页
局域网的拓扑结构
3. 总线型拓扑结构 结构：所有节点均通过相应的硬件串接到一条传输介质（总线）上
工作方式：由于所有节点共享一条公用的数据传输链路，所以在任何一个时间段， 它只能被一个设备占用，日益渐少采用。 优点：所结构灵活，易于扩展有节点共用一条传输媒介，架线成本较低 缺点：一个节点发生故障会使整个网络瘫痪，且不易找到故障点
19
硬件系统的构成 集线器与交换机的区别：在于每个端口都可以获得同样的带宽。
网桥与路由器的区别：是网桥实现网络互联是发生在数据链路层，而路由器实现网络互 联是发生在网络层。在网络层上实现网络互联需要相结复杂的功能，如路由选择、多路 重发、以及错误检测等均在这一层上用不同的方法来实现。与网桥相比，路由器在异构 网互联能力、网络阻塞控制能力和网段的隔离能力等方面都要强于网桥。通常的路由器 具有负载平衡、阻止广播风暴、控制网络流量以及提高系统容错能力等功能。
网桥（Bridge)
网桥是局域网中使用的连接设备。其作用是扩展网络的距离，减轻网络的负担。是一种 在数据链路层实现网络互联的存储转发设备。分为内桥与外桥。
路由器
路由器是实现异种网络互连的设备，它可以将两个网络连接在一起，组成更大的网络 。被连接的网络可以是局域网，也可以是互连网。
