【单元练】人教版高中物理必修3第十一章【电路及应用】知识点总结(含答案解析)
2023人教版带答案高中物理必修三第十一章电路及其应用微公式版题型总结及解题方法
2023人教版带答案高中物理必修三第十一章电路及其应用微公式版题型总结及解题方法单选题1、某同学通过实验测定阻值约为5Ω的电阻R x，用内阻约为3kΩ的电压表，内阻约为0.125Ω的电流表进行测量。
他设计了图甲和图乙两种电路，下列说法正确的是（）A．实验中应采用图甲电路，此电路测得的R x偏大B．实验中应采用图乙电路，此电路测得的R x偏大C．实验中应采用图甲电路，误差主要是由电压表分流引起的D．实验中应采用图乙电路，误差主要是由电流表分压引起的答案：C根据√R V R A=5√15Ω>5Ω故应采用电流表外接法，即实验中采用图甲电路图，由于电压表的分流作用，使得测量的电流值偏大，则根据R=U I可知，测得电阻比真实值小，故ABD错误C正确。
故选C。
2、如图所示为多用电表的外形图，关于多用电表的使用，下列说法正确的是（）A．表盘上电阻的刻度线不均匀，越靠近右侧刻度线越密集B．只有测量电阻阻值时，才需要调节机械调零旋钮，使指针指在最左端刻度C．测量电阻时，假如事先知道电阻的大致阻值，应该选择适当倍率的欧姆挡，使测量时表针落在刻度盘的中间区域D．无论是电流挡、电压挡还是欧姆挡，多用电表的表盘左侧都是零刻度答案：CA．欧姆挡刻度分布不均匀，越靠近左侧刻度线越密集，故A错误。
B．无论是测电流、电压，还是测电阻，都要进行机械调零，即调节机械调零旋钮，使指针指在最左端刻度，故B错误。
C．为减小测量误差，使用多用电表的欧姆挡测电阻时应选择合适的挡位，使测量时指针指在刻度盘的中间区域，故C正确。
D．选取电流挡、电压挡时，表盘左侧为零刻度；选取欧姆挡时，表盘右侧为零刻度，左侧为无穷大，故D错误。
故选C。
3、金属铂的电阻值对温度的高低非常“敏感”，金属铂的电阻率随着温度的升高而增大。
下列I－U图像中能表示金属铂电阻情况的是（）A．B．C．D．答案：C在I－U图像中，图像上的点与坐标原点连线的斜率表示电阻的倒数，由于金属铂的电阻率随温度的升高而增大，因此能反映金属铂电阻情况的图象为C，ABD错误，C正确。
【单元练】人教版高中物理必修3第十一章【电路及应用】知识点(含答案解析)
一、选择题1．如图为Maxwell 超级电容器，其标有“3V ，3000F”。
它是一种新型储能装置，不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源，它具有功率密度高、充放电时间短、循环寿命长、抗振动和抗冲击性能强的特点。
关于此电容器下列说法正确的是（ ）A ．在3V 电压下才能正常工作B ．充电时把电能转化为化学能和内能C ．工作电压是3V 时，电容才是3000FD ．加额定电压时所储存的电荷量是手机锂电池“4.2V ，4000mAh”带电量的58倍D 解析：DA ．电容器的额定电压为3V ，说明工作电压要不超过3V ，可以小于3V ，A 错误B ．由于是电容器，故该超级电容充电时把电能存储在电容器中，没有转化为化学能，B 错误；C ．电容是描述电容器容纳电荷本领的物理量，其大小与电压和电量无关，故电容始终为3000F ，C 错误；D ．该电容器最大容纳电荷量Q = CU = 3000F × 3V = 9000C手机锂电池“4.2V ，4000mA•h”的电荷量q = 4000mA•h = 4A × 3600s = 14400C则58Q q D 正确。
故选D 。
2．3个完全相同的电压表如图所示，接入电路中，已知V 1表读数为9V ，V 3表读数为5V ，那么V 2表读数为（ ）A ．5VB ．4VC ．9VD ．大于4V ，小于5V B解析：B三个相同的电压表接入电路中，则三个电压表的内阻相等，设为R ，通过电压表V 2的电流为3131213954U U U U I I I R R R R R--=-=-=== 则电压表V 2的示数为224V U I R ==故选B 。
3．铜的摩尔质量为M ，密度为ρ，每摩尔铜原子有n 个自由电子，今有一横截面积为S 的铜导线，当通过的电流为I 时，电子定向移动的平均速率为（ ） A ．IneS MρB ．IneSMC ．IneSMρD ．MIneS ρD 解析：D设铜导线中自由电子定向移动的速率为v ，导线中自由电子从一端定向移到另一端所用时间为t 。
高中物理必修三第十一章电路及其应用知识汇总笔记(带答案)
高中物理必修三第十一章电路及其应用知识汇总笔记单选题1、对于欧姆定律，下列理解正确的是（）A．从关系式U＝IR可知，对于阻值一定的导体，通过它的电流越大，它两端的电压也越小B．从关系式R＝U可知，导体两端的电压为零时，导体的电阻也为零I可知，对于阻值一定的导体，当导体两端的电压增大一倍时，导体中的电流也增大一倍C．从关系式I＝UR可知，导体两端电压越大，电阻R也越大D．从关系式R＝UI答案：CA．对于阻值一定的导体，根据U＝IR可知，I越大，U越大，故A错误；B．导体的电阻是由导体本身的性质决定，与U、I无关，故B错误；C．对于电阻一定的导体，导体中的电流与导体两端的电压成正比，故C正确。
D．导体的电阻是由导体本身的性质决定，和比值U有关，与U、I无关，故D错误。
I故选C。
2、关于电源的作用，下列说法不正确的是（）A．为电路提供自由电子B．使导体中形成电场C．保持导体两端的电势差D．使自由电荷定向移动起来答案：A电源是提供电能的装置，是将其他形式能转换为电能的装置，电源使导体中始终存在电场，并使导体两端保持有电势差，从而使导体中的电子运动起来形成电流，故A错误，BCD正确。
本题选错误的，故选A。
3、实验表明1mg 92238U衰变为90234Th时，每分钟会放出750个α粒子，若α粒子全部沿同一方向定向移动，电子电荷量为1.6×10−19C。
则该衰变过程中形成的电流为（）A．2.0×10−18A B．4.0×10−18A C．6.0×10−18A D．8.0×10−18A答案：B根据电流的定义式，有I=qt=750×2×1.6×10−1960A=4.0×10−18A故选B。
4、如图所示，均匀的长方体薄片合金电阻板abcd，ab边长为L1，ad边长为L2。
当端点Ⅰ、Ⅱ或Ⅲ、Ⅳ接入电路时，导体的电阻分别为R1、R2，则R1∶R2为（）A．L1∶L2B．L2∶L1C．L12∶L22D．L22∶L12答案：C设电阻板厚度为d，根据电阻定律可得，当端点Ⅰ、Ⅱ接入电路时，阻值为R1=ρL1 L2d当端点Ⅲ、Ⅳ接入电路时，阻值为R2=ρL2 L1d对比可得R1:R2=L12:L22故选C。
高中物理必修三第十一章电路及其应用知识点题库(带答案)
高中物理必修三第十一章电路及其应用知识点题库单选题1、某同学把一只实验室的电表底座进行拆卸，电路内部的结构如图所示，a、b和c点是三个接线柱。
由此可判断（）A．这是一只安培表B．图中的电阻作用是分去一部分电流C．接入ac的量程比接入ab的量程大D．接入ac时电表的内阻要比接入ab时小答案：C由图可知，接入ab时，表头与一只电阻串联，接入ac时，表头与两只电阻串联，所以这是一只电压表，电阻作用是分去一部分电压，且接入ac的量程比接入ab的量程大，接入ac时电表的内阻要比接入ab时大，故ABD错误，C正确。
故选C。
2、两个阻值较大的定值电阻R1、R2串联后接恒定电压U，已知R1=2R2，用电压表测R1两端电压时，电压表的示数为U1；测R2两端电压时，电压表的示数为U2。
若电压表内阻不能忽略，则有（）A．U1+U2<U B．U1+U2=UD．在测R1两端电压时，R2两端电压小于U2C．U1=2U3答案：AAB．将电压表与电阻R1并联时，电压表的读数为U1，则不接电压表时电阻R1两端的电压U1′大于U1；将电压表与电阻R2并联时，电压表的读数为U2，则不接电压表时电阻R2两端的电压U2′大于U2；因U1′+U2′=U则U1+U2<U选项A正确，B错误；C．因不接电压表时R1两端的电压为U′1=UR1R1+R2=2U3则接电压表时R1两端的电压小于2U3，选项C错误；D．若将电压表与电阻R1并联，则其并联的总电阻小于R1，根据串联电阻的电压分配可知，电压表的读数U1将小于U1′，则R2两端电压大于U2′，也大于U2，选项D错误；故选A。
3、电阻R1的阻值为6Ω，与电阻R2并联后接入电路中，通过电流之比为I1：I2=3：2。
则R2的阻值和总电阻分别是（）A．4Ω，3.6ΩB．9Ω，4.5ΩC．4Ω，2.4ΩD．9Ω，3.6Ω答案：D由并联电路电压相等得I1R1=I2R2又I1：I2=3：2联立解得R2=9Ω合电阻为R=R1R2R1+R2=3.6Ω故ABC错误，D正确。
【单元练】2021年高中物理必修3第十一章【电路及应用】知识点(提高培优)(1)
一、选择题1．一个灵敏电流计的满偏电流g 100μA I =，内阻为50Ω，要把它改装成一个量程为10V 的电压表，则应在电流表上（ ） A ．串联一个阻值较小的电阻 B ．串联一个阻值较大的电阻 C ．并联一个阻值较小的电阻 D ．并联一个阻值较大的电阻B解析：B由于灵敏电流计的满偏电压很小，根据串联分压的原理，要把它改装成一个量程为10V 的电压表，则应在电流表上串联一个阻值较大的电阻。
故ACD 错误，B 正确。
故选B 。
2．如图:11ΩR =，22ΩR =，33ΩR =，则（ ）A ．123::1:1:1I I I =B ．123::1:2:3I I I =C ．123::1:1:1U U U =D ．123::3:2:1U U U = A 解析：A串联电路电流处处相等，故123::1:1:1I I I =由312123123::::1:1:1U U U I I I R R R == 可知123123::::1:2:3U U U R R R ==故选A 。
3．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成，下列说法正确的是（ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 减小时量程增大D ．乙表是电压表，R 增大时量程减小B 解析：BAB ．甲表是电流表，R 增大时，甲表中变阻器分流减小，量程减小，故A 错误，B 正确； CD ．乙表是电压表，R 减小时，乙表中变阻器分压减小，量程减小。
R 增大时，乙表中变阻器分压增大，量程增大，故CD 错误。
故选B 。
4．如图所示的电路，是用一个灵敏电流计G 和一个变阻器R 改装的量程更大的电表，下列判断正确的是（ ）A ．改装成了电流表，R 减小时量程增大B ．改装成了电流表，R 增大时量程增大C ．改装成了电压表，R 减小时量程增大D ．改装成了电压表，R 增大时量程增大A 解析：AAB ．改装成了电流表，R 减小分流能力增加，电流表量程增大，R 增大时分流能力减小，电流表量程减小，故A 正确，B 错误﹔CD ．把电流计改装成电压表应给电流计串联一个分压电阻，串联电阻越大，电压表量程越大，由图示电路图可知，电流计与电阻R 并联，改装后电压表量程不变，故CD 错误； 故选A 。
新教材-人教版高中物理必修第三册-第11章-电路及其应用-知识点考点重点难点提炼汇总
第11章电路及其应用1.电源和电流 (1)2.导体的电阻 (5)3.实验: 导体电阻率的测量 (9)4.串联电路和并联电路 (15)5.实验: 练习使用多用电表191.电源和电流一、电源1. 定义: 能够把电子从正极搬运到负极的装置。
2. 作用：(1)维持电源正、负极间始终存在电势差。
(2)使电路中的电流能够持续存在。
二、恒定电流1. 恒定电场: 由稳定分布的电荷所产生的稳定的电场。
2．自由电荷定向移动的平均速率: 在恒定电场的作用下, 自由电荷定向加速运动, 但在运动过程中与导体内不动的粒子不断碰撞, 碰撞的结果是大量自由电荷定向移动的平移速率不随时间变化。
3. 恒定电流：大小、方向都不随时间变化的电流。
4. 电流(1)物理意义: 表示电流强弱程度的物理量。
(2)公式: I＝。
(3)单位：在国际单位制中, 电流的单位是安培, 简称安, 符号是A。
常用的电流单位还有毫安(mA)和微安(μA)。
1 mA＝10－3A,1 μA＝10－6 A。
(4)方向: 正电荷定向移动的方向规定为电流的方向。
考点1: 对电源的理解1. 电源的作用(1)从电荷转移的角度看, 电源的作用是使电路中的自由电荷持续地定向移动。
(2)从能量转化的角度看, 搬运电荷的过程是非静电力做功的过程, 从而将其他形式的能转化为电能。
2. 形成电流的三种电荷形成电流的三种电荷为自由电子、正离子和负离子, 其中金属导体导电时定向移动的电荷是自由电子, 液体导电时定向移动的电荷有正离子和负离子, 气体导电时定向移动的电荷有自由电子、正离子和负离子。
【例1】下列关于电源的说法正确的是( )A. 电源的作用是在电源内部把电子由负极搬运到正极, 保持两极之间有电压B. 电源把正、负电荷分开的过程是把其他形式的能转化为电势能的过程C. 电荷的移动形成电流D. 只要电路中有电源, 电路中就会形成持续的电流B [在电源内部, 电源把电子由正极搬运到负极, 这一过程要克服静电力做功, 把其他形式的能转化为电势能, 故选项A错误, 选项B正确。
【单元练】高中物理必修3第十一章【电路及应用】知识点

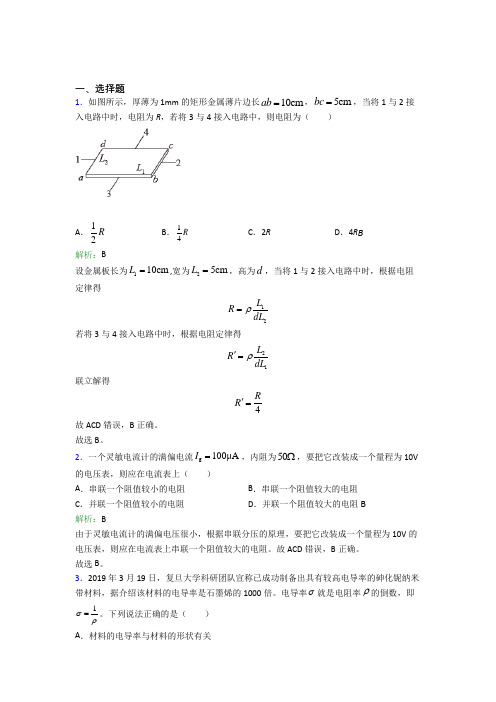

一、选择题1．如图所示，厚薄为1mm 的矩形金属薄片边长10cm ab =，5cm bc =，当将1与2接入电路中时，电阻为R ，若将3与4接入电路中，则电阻为（ ）A ．12RB ．14RC ．2RD ．4R B解析：B设金属板长为110cm L =,宽为25cm L =，高为d ，当将1与2接入电路中时，根据电阻定律得12L R dL ρ= 若将3与4接入电路中时，根据电阻定律得21L R dL ρ'= 联立解得4R R '=故ACD 错误，B 正确。
故选B 。
2．一个灵敏电流计的满偏电流g 100μA I =，内阻为50Ω，要把它改装成一个量程为10V 的电压表，则应在电流表上（ ） A ．串联一个阻值较小的电阻 B ．串联一个阻值较大的电阻 C ．并联一个阻值较小的电阻 D ．并联一个阻值较大的电阻B解析：B由于灵敏电流计的满偏电压很小，根据串联分压的原理，要把它改装成一个量程为10V 的电压表，则应在电流表上串联一个阻值较大的电阻。
故ACD 错误，B 正确。
故选B 。
3．2019年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1000倍。
电导率σ就是电阻率ρ的倒数，即1σρ=。
下列说法正确的是（ ）A ．材料的电导率与材料的形状有关B ．材料的电导率越小，其导电性能越强C ．电导率大小与温度无关D ．电导率的单位是1Ωm⋅ D 解析：DA ．材料的电导率与材料的形状无关，A 错误；B ．材料的电导率越小，电阻率越大，则其导电性能越弱，B 错误；C ．导体的电阻率与温度有关，则电导率大小与温度有关，C 错误；D ．根据L R Sρ= 则1L RSσρ==则电导率的单位是2m 1Ωm Ωm=⋅⋅ D 正确。
故选D 。
4．如图所示电路将两个相同的电流计分别改装成A 1（03A ）和A 2（00.6A ）的电流表，把两个改装后的电流表并联接入电路中测量电流，则下列说法中正确的是（ ）A ．A 1的读数为0.6A 时， A 2的读数为0.6AB ．A 1的读数为1A 时，A 2的读数为0.2AC ．A 1的指针偏转角度大于A 2的指针偏转角度D ．A 1的指针偏转角度小于A 2的指针偏转角度B 解析：BAB ．电流表是由电流计并联一个电阻改装而成，两电流表并联，两电流表两端电压相等，两电流表量程之比为5：1，两电流表的内阻之比为1：5，则通过电流表的电流之比为5：1。
高中物理必修三第十一章电路及其应用知识点汇总(带答案)
高中物理必修三第十一章电路及其应用知识点汇总单选题1、某线圈中感应电动势随时间变化的规律如图所示，则此感应电动势的有效值为（）A．187 VB．220 VC．236 VD．243 V答案：B设直流和交流在相同的时间T内流过电阻R产生的热量Q相同，由有效值的定义有(311√2)2R×T2×2=U2RT解得U≈220V故选B。
2、两段材料不同、横截面积相同的均匀导线a和b，其长度分别为2m和1m。
串联在电路中时，沿长度方向电势变化如图所示，则a、b两种材料的电阻率之比为（）A．1:2B．1:4C．2:1D．4:1答案：B有图可知导线a两端电压为U a=6V−4V=2V导线b两端电压为U b=4V−0V=4V两导线串联，可知通过两导线的电流相等，根据欧姆定律可知两导线的电阻之比为R a R b =U aU b=12根据电阻定律R=ρl S可得ρ=RS l两导线的横截面积相等，则a、b两种材料的电阻率之比为ρa ρb =R aR b⋅l bl a=12×12=14B正确，ACD错误。
故选B。
3、如图所示，两段长度和材料相同、各自粗细均匀的金属导体a、b，单位体积内的自由电子数相等，横截面积之比S a:S b=1:2.已知流经导体a的电流为0.16A，电子的电荷量e=1.6×10−19C.下列说法正确的是（）A．a、b的电阻之比R a:R b=1:2B．5s内有5×1018个自由电子通过导体b的横截面C．自由电子在导体a和b中的定向移动速率之比v a:v b=1:2D．相同时间内导体a和b产生的焦耳热之比Q a:Q b=4:1答案：BA．根据电阻定律R=ρL S可得a、b的电阻之比为R a R b =S bS a=21故A错误；B．5s内通过导体b的横截面的自由电子数为N=Ite=5×1018个故B正确；C．根据电流的微观表达式I=neSv 可得自由电子在导体a和b中的定向移动速率之比为v a v b =S bS a=21故C错误；D．根据焦耳定律Q=I2Rt可得相同时间内导体a和b产生的焦耳热之比为Q a Q b =R aR b=21故D错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题1．两个完全相同的灵敏电流计改装成两个不同量程的电压表1V 、2V ，如将两表串联起来后去测某一线路的电压，则两只表（ ） A ．读数相同B ．指针偏转的角度相同C ．量程大的电压表角度大D ．量程大的电压表读数小B解析：BBC ．由于两个电压表是用相同的电流表改装的，当两个电压表串联使用时，通过两表的电流是相同的，所以表头指针偏转的角度是相同的，选项B 正确，C 错误；AD ．刻度盘上的示数表示的是电压表两端的电压，所以其示数是不同的，量程大的电压表读数大，选AD 错误。
故选B 。
2．一个T 形电路如图所示，电路中的电阻R 1=30Ω，R 2=R 3=20Ω，另有一测试电源，所提供电压恒为10V ，以下说法正确的是（ ）A ．若将cd 端短路，ab 之间的等效电阻是40ΩB ．若将ab 端短路，cd 之间的等效电阻是50ΩC ．当ab 两端接上测试电源时，cd 两端的电压为5VD ．当cd 两端接通测试电源时，ab 两端的电压为6V A 解析：AA ．若将cd 端短路，ab 之间的等效电阻2312340ΩR R R R R R =+=+ A 正确；B ．若将ab 端短路，cd 之间的等效电阻1321332ΩR R R R R R =+=+B 错误；C ．当ab 两端接上测试电源时，cd 两端的电压3134V cd R U U R R ==+ C 错误；D ．当cd 两端接通测试电源时，ab 两端的电压为3235V ab R U U R R ==+ D 错误。
故选A 。
3．一根粗细均匀的金属丝，当其两端所加电压为U 时，通过其中的电流为I 。
现将金属丝均匀地拉长为原长的3倍，在其两端仍然加电压Ｕ的情况下，通过金属丝的电流为（ ） A ．9I B ．3IC ．13ID ．19I D 解析：D设拉长前的电阻为1R ，金属丝长度为1l ，横截面积为1S ，体积为1V ，拉长后电阻为2R ，金属丝长度为2l ，横截面积为2S ，体积为2V ，拉长前后根据欧姆定律可得1U IR = 2UI R由电阻定律可得111l R S 222l R S 金属丝的物理量关系为111V l S 222V l S12V V = 123l l联立以上各式解得19II 所以，只有选项D 正确。
故选D 。
4．如图所示，用伏安法测电阻R 0的值时，M 、N 接在恒压电源上，当S 接a 时电压表示数10V ，电流表示数0.2A ；当S 接b 时，电压表示数12V ，电流表示数0.15A 。
下列叙述正确的是（ ）A ．为了较准确地测定R 0的值，S 应接在a 点，R 0的真实值为50Ω。
B ．为了较准确地测定R 0的值，S 应接在a 点，R 0的真实值为70Ω。
C ．为了较准确地测定R 0的值，S 应接在b 点，R 0的真实值为50Ω。
D ．为了较准确地测定R 0的值，S 应接在b 点，R 0的真实值为70Ω。
D 解析：D 由题意可知11210 0.210U U -== 10.20.15 0.250.2I I -== 11I UI U ＞ 由此可知，电压表分流对实验影响较大，电流表应采用内接法，故S 应接在b 点。
设电源的电压为U ，电流表的内阻为R A ，由题得U =12V则有： S 接a 时U =U 1+I 1R A即U =10V+0.2A×R AS 接b 时U =I 2（R X +R A ）即U =0.15A×（R X +R A ）联立解得R x =70Ω即R x 真实值为70Ω 故选D 。
5．有一电压表，它的内阻100Ω，量程0.2V ，现要改装成量程为10A 的电流表，电压表上应（ ） A ．并联0.002Ω的电阻 B ．并联0.02Ω的电阻 C ．并联0.02Ω的电阻 D ．串联4900Ω的电阻C解析：C 电表的满偏电流为0.2V0.002A 100Ωg g gU I R === 把它改装成量程为10A 的电流表需要并联一个分流电阻，并联电阻阻值为：0.2V0.02Ω10A 0.002Ag gU R I I ==≈--故选C 。
6．如图所示，电路中的电阻110ΩR =，2120ΩR =，340ΩR =，则（ ）A ．当ab 端开路时，cd 之间的等效电阻是30ΩB ．当cd 端开路时，ab 之间的等效电阻是50ΩC ．当ab 端短路时，cd 之间的等效电阻是160ΩD ．当cd 端短路时，ab 之间的等效电阻是8ΩB 解析：BA ．当ab 端开路时，cd 之间由R 2、R 3串联而成，故cd 之间的等效电阻是23160ΩR R +=故A 错误；B ．当cd 端开路时，ab 之间由R 1、R 3串联而成，故ab 之间的等效电阻是R 1+R 3=50Ω故B 正确；C ．当ab 端短路时，cd 之间由R 1、R 3并联，然后与R 2串联而成，故cd 之间的等效电阻是13213128R R R R R +=Ω+故C 错误；D ．当cd 端短路时，ab 之间由R 2、R 3并联，然后与R 1串联而成，故ab 之间的等效电阻是2312340ΩR R R R R +=+故D 错误。
故选B 。
7．有一横截面积为S 的铜导线，流经其中的电流强度为I ，设每单位体积的导线有n 个自由电子，电子的电荷量为q ，此时电子的定向移动速率为v ，在Δt 时间内通过横截面积的电子数目可表示为（ ） A ．Sv Δt B ．nvS ΔtC ．I tnq∆ D ．I tqS∆ B 解析：B 电流的微观表达式I nqvS =在Δt 时间内通过导体横截面的自由电子的电量Q I t =∆则在Δt 时间内，通过导体横截面的自由电子的数目为Q I t N nvS t q q∆===∆ 故选B 。
8．如图所示是两个电阻的I -U 关系图线，图线1和2对应的导体电阻分别为R 1和R 2，下列结论中正确的是（ ）A ．12:2:3R R =B ．12:1:2R R =C ．将R 1与R 2串联后接于电源上，则电压比12:1:3U U =D ．将R 1与R 2并联后接于电源上，则电流比121:3I I =: C 解析：CAB ．根据电阻的定义式UR I=，有图像可知，当电流都为1A 时，电阻之比为 112213R U R U == 所以AB 选项均错误；C ．根据公式U IR =，当两段导体串联电路中电流相等时，他们之间的电压之比为11122213U IR R U IR R === 所以C 选项正确，D ．根据公式U IR =，当两段导体并联电路中电压相等时，他们之间的电流之比为122131I R I R == 所以D 选项错误。
故选C 。
9．三个阻值都为9Ω的电阻，它们任意连接、组合，总电阻可能为（ ） A ．9Ω B ．8ΩC ．27ΩD ．30ΩC解析：C当三个电阻串联时，总电阻为39Ω27ΩR =⨯=总当三个电阻并联时，总电阻为1=9Ω3Ω3R ⨯=总当两个电阻串联后与第三个电阻并联，总电阻为189=Ω=6Ω189R ⨯+总 当两个电阻并联后与第三个电阻串联，总电阻为=9Ω9Ω13.1Ω25R ⨯+=总故选C 。
10．某同学做三种导电元件的导电性质实验，根据所测数据分别绘制了三种元件的I －U 图象如图甲、乙、丙所示，则下列判断正确的是( )A ．只有乙正确B ．甲、丙图曲线肯定是误差太大C ．甲、丙不遵从欧姆定律，肯定是不可能的D ．甲、乙、丙三图象都可能正确，并不一定有较大的误差D 解析：D本题的伏安特性曲线是I －U 图像，图像中某点与原点连线的斜率的倒数表示导体在该状态下的电阻，图甲反映元件的电阻随电压的升高而减小，是非线性元件；图乙反映元件的电阻不随电压的变化而变化，是线性元件；图丙反映元件的电阻随电压的升高而增大，说明元件类似于小灯泡，综上所述，三种图像都有可能。
故选D 。
二、填空题11．已知灵敏电流计的满偏电流为1mA ，内阻为100Ω，若要将它改装成量程为3V 的电压表，应串联一个___________Ω的电阻，改装完成后，若某次测量电压时灵敏电流计指针指向0.3mA 位置，则对应电压测量值为___________V 。
（保留两位有效数字）090 解析：0.90[1]要将它改装成量程为3V 的电压表，应串联的电阻33100290010g g U R r I -=-=-=Ω [2]对应电压测量值为30.3V=0.90V 1⨯ 12．请正确读出下图中各表达读数：(1)如图（a），接0~3V量程时读数为___________V；接0~15V量程时读数为___________V。
②如图（b），接0~3A量程时读数为___________A；接0~0.6A量程时读数为___________A。
18V108V080A016A解析：18V 10.8V 0.80A 0.16A(1)[1]接0~3V量程时，每小格表示0.1V，指针偏转不够一个分格部分用110估读法，读数比最小刻度多一位小数，读数为2.18V。
[2]接0~15V量程时, 每小格表示0.5V，指针偏转不够一个分格部分用15估读法（估读五分之几小格），读数和最小刻度小数位数相同，读数为10.8V。
(2)[3]接0~3A量程时，每小格表示0.1A，指针偏转不够一个分格部分用110估读法，读数比最小刻度多一位小数，读数为0.80A。
[4]接0~0.6A量程时，每小格表示0.02A，指针偏转不够一个分格部分用半格（12）估读法（不足半小格的舍去，超过半小格的按半小格估读），读数和最小刻度小数位数相同，读数为0.16A。
13．某兴趣小组用量程为10mA内阻为100Ω的表头按如图所示的电路改装成电压量程为3V、电流量程为3A的“双用电表”。
图中1R和2R为定值电阻，S为开关。
(1)当开关S断开时，“双用电表”用于测量______；当开关S闭合时，“双用电表”用于测量______。
（均选填“电流”或“电压”）(2)定值电阻的阻值1R=______Ω、2R=______Ω。
（结果均保留三位有效数字）电压电流200100解析：电压电流 200 1.00(1)[1][2]由电路图可知，开关S断开时，R1与电流表串联，总电阻增大，根据U=IR可知所测电压增大，是电压表，可以测电压；开关S闭合时，R2与电流表支路并联，根据并联电路的电流特点，通过整个电路的电流增大，电流表量程扩大，是电流表，可以测电流； (2)[3][4]开关S 断开时，电压量程为3V ，电压表内阻33000.01V v mA U R I ==Ω=Ω 电阻R 1=R V -R mA =300Ω-100Ω=200Ω开关S 闭合时2223 1.0030.01V A mA U U R I I I ===Ω≈Ω-- 14．图中的甲、乙两个电路，都是由一个灵敏电流表G 和一个变阻器R 组成的，它们之中的一个是测电压的电压表，另一个是测电流的电流表，那么甲表是_______，R 增大时量程_______；乙表是_______，R 增大时量程_______。
