01.TCPIP基础
TCPIP协议介绍
TCPIP协议介绍TCP/IP协议介绍1. 引言TCP/IP协议是互联网的基础协议，它定义了计算机在网络上如何通信。
本协议介绍旨在详细讲解TCP/IP协议的基本原理和功能，以及其在互联网通信中的应用。
2. 协议概述TCP/IP协议是一个分层的协议体系，包括四个层次：网络接口层、网络层、传输层和应用层。
每个层次都有特定的功能和协议。
2.1 网络接口层网络接口层负责将数据包从一个网络节点传输到相邻节点。
它定义了数据包的物理传输方式和数据帧的格式。
常用的网络接口层协议包括以太网、Wi-Fi和蓝牙等。
2.2 网络层网络层负责将数据包从源节点传输到目标节点。
它通过IP地址和路由选择算法实现数据包的路由和转发。
IP协议是网络层的核心协议，它定义了数据包的格式和地址分配方式。
2.3 传输层传输层负责在源节点和目标节点之间建立可靠的数据传输通道。
它通过端口号标识不同的应用程序，并提供可靠的数据传输机制。
常用的传输层协议包括TCP和UDP。
2.4 应用层应用层负责定义各种应用程序的通信规则。
它提供了一系列的协议，如HTTP、FTP、SMTP和DNS等，用于不同类型的应用程序之间的通信。
3. TCP协议TCP协议是一种可靠的传输层协议，它提供了面向连接的数据传输服务。
TCP协议通过三次握手建立连接，通过序列号和确认应答机制保证数据的可靠性。
它还提供了流量控制和拥塞控制机制，以确保网络的稳定性和公平性。
3.1 连接建立TCP连接的建立需要进行三次握手。
首先，客户端发送一个带有SYN标志的数据包给服务器端。
服务器接收到后，回复一个带有SYN/ACK标志的数据包。
最后，客户端再回复一个带有ACK标志的数据包，完成连接的建立。
3.2 数据传输TCP协议将数据分割成多个小的数据段，并为每个数据段分配一个序列号。
接收方根据序列号重新组装数据，并发送确认应答给发送方。
如果发送方没有收到确认应答，将重新发送数据段，以确保数据的可靠性。
TCPIP协议基础知识
2.3端口扫描网络中的每一台计算机如同一座城堡，在这些城堡中，有的对外完全开放，有的却是紧锁城门。
入侵者们是如何找到，并翻开它们的城门的呢？这些城门究竟通向城堡的何处呢？在网络技术中，把这些城堡的“城门”称之为计算机的“端口”。
端口扫描是入侵者信息的几种常用手法之一，也正是这一过程最容易使入侵者暴露自己的身份和意图。
一般来说，扫描端口有如下目的：、判断目标主机上开放了哪些服务；、判断目标主机的操作系统。
如果入侵者掌握了目标主机开放了哪些服务，运行何种操作系统，他们就能够使用相应的手段实现入侵。
本节将会详尽地分析端口扫描所涉及的问题，并以实用为主要目的来介绍一些基本概念，以便更加清楚地了解入侵者如何扫描目标主机的端口。
网络基础知识本书尽量防止使用较大篇幅来介绍理论知识，但为了让大家更透彻地了解入侵者的手段，这里给大家介绍一些网络的基础知识。
只对应用感兴趣的读者可以略过这局部。
“端口”在计算机网络领域中是个非常重要的概念。
它是专门为计算机通信而设计的，它不是硬件，不同于计算机中的“插槽”，可以说是个“软插槽”。
如果有需要的话，一台计算机中可以有上万个端口。
端口是由计算机的通信协议TCP/IP协议定义的。
其中规定，用IP地址和端口作为套接字，它代表TCP连接的一个连接端，一般称为Socketo具体来说，就是用［IP：端口］来定位一台主机中的进程。
可以做这样的比喻，端口相当于两台计算机进程间的大门，可以随便定义，其目的只是为了让两台计算机能够找到对方的进程。
计算机就像一座大楼，这个大楼有好多入口（端口），进到不同的入口中就可以找到不同的公司（进程）。
如果要和远程主机A的程序通信，那么只要把数据发向［A：端口］就可以实现通信了。
可见，端口与进程是一一对应的，如果某个进程正在等待连接，称之为该进程正在监听，那么就会出现与它相对应的端口。
由此可见，入侵者通过扫描端口，便可以判断出目标计算机有哪些通信进程正在等待连接。
《TCPIP协议详解》课件
04
05
链路层负责处理网络接口和 硬件细节，如以太网协议。
02
网络接口层
物理层
物理层功能
物理层负责传输原始比特流，实现比特流的 传输与接收。
物理层设备
物理层设备包括各种传输媒介，如双绞线、 同轴电缆、光纤等。
物理层协议
物理层协议定义了比特流传输的电气特性、 机械特性、功能特性等。
物理层与数据链路层的关系
层次，每个层次都有明确的任务和功能。
TCP/IP协议的层次结构
应用层负责处理特定的应用 程序细节，如HTTP、FTP等
协议。
TCP/IP协议分为四个层次： 应用层、传输层、网络层和
链路层。
01
02
03
传输层负责提供端到端的数 据传输服务，如TCP和UDP
协议。
网络层负责数据包的路由和 寻址，如IP协议。
《TCPIP协议详 解》PPT课件
目录
• TCP/IP协议概述 • 网络接口层 • 网际层 • 传输层 • 应用层 • TCP/IP协议的应用与发展
01
TCP/IP协议概述
TCP/IP协议的起源
TCP/IP协议起源于上世纪70年 代，最初是为了满足
ARPANET网络的需求而开发 的。
随着互联网的不断发展， TCP/IP协议逐渐成为全球范 围内广泛使用的通信协议标
POP协议用于从邮件服务器接收电子 邮件，允许用户下载邮件到本地计算 机上。
POP命令
POP协议定义了一组命令，用于在邮 件客户端和服务器之间进行通信和控 制邮件下载和管理。
06
TCP/IP协议的应用与发 展
TCP/IP协议的应用场景
互联网通信
TCP/IP协议是互联网的基础， 用于实现全球范围内的数据传

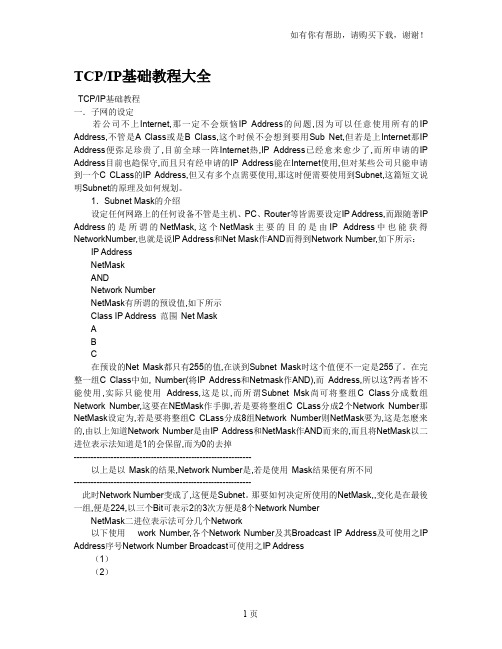

TCPIP基础教程大全
TCP/IP基础教程大全TCP/IP基础教程一．子网的设定若公司不上Internet,那一定不会烦恼IP Address的问题,因为可以任意使用所有的IP Address,不管是A Class或是B Class,这个时候不会想到要用Sub Net,但若是上Internet那IP Address便弥足珍贵了,目前全球一阵Internet热,IP Address已经愈来愈少了,而所申请的IP Address目前也趋保守,而且只有经申请的IP Address能在Internet使用,但对某些公司只能申请到一个C CLass的IP Address,但又有多个点需要使用,那这时便需要使用到Subnet,这篇短文说明Subnet的原理及如何规划。
1．Subnet Mask的介绍设定任何网路上的任何设备不管是主机、PC、Router等皆需要设定IP Address,而跟随著IP Address的是所谓的NetMask,这个NetMask主要的目的是由IP Address中也能获得NetworkNumber,也就是说IP Address和Net Mask作AND而得到Network Number,如下所示：IP AddressNetMaskANDNetwork NumberNetMask有所谓的预设值,如下所示Class IP Address 范围Net MaskABC在预设的Net Mask都只有255的值,在谈到Subnet Mask时这个值便不一定是255了。
在完整一组C Class中如, Number(将IP Address和Netmask作AND),而Address,所以这?两者皆不能使用,实际只能使用Address,这是以,而所谓Subnet Msk尚可将整组C Class分成数组Network Number,这要在NEtMask作手脚,若是要将整组C CLass分成2个Network Number那NetMask设定为,若是要将整组C CLass分成8组Network Number则NetMask要为,这是怎麽来的,由以上知道Network Number是由IP Address和NetMask作AND而来的,而且将NetMask以二进位表示法知道是1的会保留,而为0的去掉--------------------------------------------------------------以上是以Mask的结果,Network Number是,若是使用Mask结果便有所不同--------------------------------------------------------------此时Network Number变成了,这便是Subnet。
TCPIP协议基础培训教程
TCPIP协议基础培训教程TCP/IP协议是互联网中最常用的网络通信协议之一，它由两个基本协议组成：传输控制协议（TCP）和互联网协议（IP）。
本教程将介绍TCP/IP协议的基本原理、协议的层次结构和常见的应用。
一、TCP/IP协议的基本原理1.1TCP/IP协议的定义TCP/IP协议是一种用于互联网通信的协议套件，它定义了计算机网络中进行通信的规则和程序。
它包含了一系列的协议，其中最重要的是传输控制协议（TCP）和互联网协议（IP）。
1.2TCP/IP协议的特点TCP/IP协议具有以下几个特点：可靠性、可扩展性、灵活性和开放性。
其中，可靠性是指它能够保证数据的传输可靠性；可扩展性是指它能够适应网络规模的扩展；灵活性是指它能够适应多种网络环境；开放性是指它是一种开放的标准协议，任何厂商都可以基于TCP/IP协议进行开发。
1.3TCP/IP协议的工作原理TCP/IP协议采用了分层的设计，共分为四层：网络接口层、网络层、传输层和应用层。
每一层都有不同的功能和职责，数据在不同层之间传输，以完成网络通信。
二、TCP/IP协议的层次结构2.1网络接口层（网络访问层）网络接口层定义了数据的格式和传输的方式，它负责将数据转换为电信号，并负责物理连接、数据链路传输等功能。
常见的网络接口层协议有以太网（Ethernet）、无线局域网（Wi-Fi）、串行线路（Serial Line）等。
2.2网络层（互联网层）网络层负责将数据在不同网络之间进行转发和路由选择，它定义了数据的分割和重组方式，并负责IP地址的分配和管理。
网络层协议主要有互联网协议（IP）、互联网控制报文协议（ICMP）、互联网组管理协议（IGMP）等。
2.3传输层传输层负责建立起端到端的传输连接，并进行错误检测和恢复。
它定义了数据的封装和分割方式，以及数据的校验和确认。
传输层协议主要有传输控制协议（TCP）、用户数据报协议（UDP）等。
2.4应用层应用层是最顶层的层次，它提供了不同应用程序之间的通信接口，并负责数据处理和组织。
TCP-IP基础知识
传输层功能
Host A
NETWORK Host B
传输层定义功能
辨别上层应用、建立端到端连接逻辑、保证数据有序、可靠、正 确传输、流量控制；
• 传输层协议：TCP [RFC 793]、UDP [RFC 768]等；
TCP协议与UDP协议
我一个个接着 发，这样效率 高点！
User Datagram Protocol (UDP)
Host B
数据链路层定义功能 物理地址定义、网络拓扑、物理介质访问、帧排序、数据流控 制、错误检测和校验等；
• 数据链路层协议：Ethernet（IEEE802.3、IEEE802.2）、 HDLC、PPP、FR、SLIP等； • 数据链路层设备：以太网交换机、FR交换机等；
MAC(媒体接入控制)地址
•
OSI分层体系模型
应用层（Application layer） 应用层： 网络数据的应用处理 表示层（Presentation layer） 会话层（Session layer）
传输层（Transport layer）
数据流层： 控制着网络之间消息 的传送流通 网络层（Network layer） 数据链路层（Data link layer）
• OSI的层次划分不太合理，有些功能在多个 层次重复出现。
TCP/IP协议族的兴起
TCP/IP
TCP/IP TCP/IP TCP/IP TCP/IP
TCP/IP
TCP/IP
法律标准 事实标准
TCP/IP
TCP/IP
TCP/IP
OSI
TCP/IP
TCP/IP
课程内容
1
2 3 网络的体系架构 TCP/IP协议族介绍 IP子网规划方法
TCP-IP基础 TCP-IP工作模型
TCP/IP基础TCP/IP工作模型介绍OSI 模型我们已经知道TCPIP能够应用在不同的网路﹐这就必须要有一套大家都遵守的的标准才能保证彼此能够沟通。
因为数据通讯领域的专用属于和技术实在太广泛了﹐没有任何一位电脑专家能够熟悉全部的内容。
因此必须有一套公认而且通用的参考架构以供厘清各项标准。
在我们了解TCPIP 协定之前﹐有一个公认的网路模型我们必须要先了解的﹐它就是由International Standardization Organisation (ISO) 于1978年开始开发的一套标准架构﹕Reference Model for Open System Interconnection (OSI) 模型。
OSI 常被引用来说明数据通讯协定的结构及功能﹐成为讨论通讯时代共同依据﹐已经被通讯界广泛实用且有一致的认知了。
OSI 把数据通讯的各种功能分为七个层级﹐各司其职﹐但有相互依存﹑合作。
但在功能上﹐它们又可以被划分为两组﹕·网路群组﹕由实体层﹑资料连接层﹑和网路层组成。
·使用者群组﹕由传送层﹑会谈层﹑表现层﹑和应用层组成。
您可以从下图看各个协定层的排列关系﹕应用层(Application)表现层(Presentation)会谈层(Session)传送层(Transport)网路层(Network)资料连接层(Data Link)实体层(Physical)OSI 参考模型OSI 提供了一个很有用的模式去解释各个不同层面的网路协定﹐这些协定就像堆积木一样﹐层层叠上去﹐因此此一架构常被称为堆叠(stack)﹐或是协定堆叠。
每一个协定都只和与之对应的协定沟通﹐然后将结构向相邻的协定解释。
彼此之间如何传送资料都有必然的协定﹐而且层层相扣﹐共同协力完成任务。
各层无需知道其他层是如何工作的﹐只关心相同层级的协定就行﹔但层与层之间却有一套既定协议相互交换处理结果。
这样有一个很明显的好处是﹕这留给各层都有自己的设计与发展空间﹐当某一层要进行协定更新﹐其他层无需同时被修改。
TCPIP学习笔记（1）
TCPIP学习笔记（1）TCP/IP入门(1)TCP/IP体系结构1)网络接口层物理层定义与传输媒体的接口有关的一些特性,即机械特性、电气特性、功能特性、过程特性,并需要完成并行传输和串行传输之间的转换。
数据链路层向该层用户提供透明的和可靠的数据传输服务。
透明性是指该层上传输的数据的内容、格式及编码没有限制,也没有必要解释信息结构的意义；可靠性是指在传输过程中将物理层提供的可能出错的物理连接改造成为逻辑上无差错的数据链路,其具体的方法有帧同步、差错控制、流量控制、链路管理。
数据链路层中的主要协议有点对点协议PPP,CSMA/CD协议,以太网802.3。
2)网际层(IP层)网际层向上只提供简单灵活的、无连接的、尽最大努力交付的数据报服务。
网际层不提供服务质量的承诺,即所传输的分组可能出错、丢失、重复和失序,当然也不保证分组交付的时限。
网际层中主要协议有IP协议,地址解析协议ARP和网际控制报文协议ICMP等。
IP协议是网际层的核心,通过路由选择将下一跳IP封装后交给网络接口层。
IP 数据报是无连接服务。
ICMP是网际层的补充,可以回送报文。
用来检测网络是否通畅(使用ping命令)。
ARP是通过已知IP,寻找对于主机的MAC地址。
3)运输层运输层为应用进程之间提供端到端(进程到进程)的逻辑通信,并具有复用和分用的功能,即发送方不同的应用进程都可以使用同一个运输层协议传送数据；接收方的运输层在剥去报文的首部后能够把这些数据正确交付到目的应用进程。
运输层还将对报文进行差错控制,以提供可靠传输。
运输层中主要协议有用户数据报协议UDP和传输控制协议TCP4)应用层应用层为用户提供应用程序。
应用层中主要协议有域名系统DNS,文件传输协议FTP,远程终端协议TELNET,超文本传输协议HTTP,简单邮件传送协议SMTP,邮件读取协议POP3和IMAP,动态主机配置协议DHCP等。
DNS：提供域名解析服务,提供域名到IP地址之间的转换,使用端口53FTP：在异构网络中任意计算机之间传送文件,使用端口21TELNET：提供用户远程登录服务,使用端口23,使用明码传送,保密性差、简单方便HTTP：用于实现万维网上的各种链接,即万维网客户程序与万维网服务器之间的连接,使用端口80SMTP/POP3、IMAP：提供邮件的传输,用来控制信件的发送、中转、从邮件服务器读取邮件DHCP：为新加入网络的计算机自动分配IP地址电路交换、报文交换与分组交换(1)电路交换的三个过程电路建立 -> 数据传输 -> 电路拆除在通信之前要在通信双方之间建立一条被双方独占的物理通路(由通信双方之间的交换设备和链路逐段连接而成)(2)报文交换报文交换方式的数据传输单位是报文,报文就是站点一次性要发送的数据块,其长度不限且可变。
TCPIP协议介绍
TCPIP协议介绍TCP/IP协议介绍TCP/IP协议是一种在计算机网络中广泛使用的协议，它是互联网的基础协议之一。
本文将详细介绍TCP/IP协议的基本概念、工作原理和各个层次的功能。
一、概述TCP/IP协议是一种通信协议，用于在计算机网络中进行数据传输和通信。
它由两个主要的协议组成：传输控制协议（TCP）和互联网协议（IP）。
TCP负责数据的可靠传输，而IP负责数据的路由和寻址。
二、TCP/IP协议的工作原理1. IP层IP层是TCP/IP协议的核心层，它负责将数据包从源主机传输到目标主机。
IP 层使用IP地址来标识主机和网络，并使用路由算法来确定数据包的传输路径。
2. TCP层TCP层是建立在IP层之上的协议，它负责提供可靠的数据传输。
TCP使用端到端的连接来传输数据，通过序列号和确认机制来确保数据的可靠性。
此外，TCP 还提供流量控制和拥塞控制机制，以保证网络的稳定性和公平性。
三、TCP/IP协议的层次结构TCP/IP协议按照层次结构分为四个层次：网络接口层、网络层、传输层和应用层。
1. 网络接口层网络接口层负责将数据包从主机传输到网络，并将接收到的数据包传输给主机。
它定义了物理介质和数据包格式等细节。
2. 网络层网络层负责将数据包从源主机传输到目标主机。
它使用IP地址来标识主机和网络，并使用路由算法来确定数据包的传输路径。
3. 传输层传输层负责提供端到端的数据传输。
它使用TCP协议来提供可靠的数据传输，或使用UDP协议来提供不可靠但效率更高的数据传输。
4. 应用层应用层是最高层的协议，它负责提供特定的网络应用服务。
常见的应用层协议包括HTTP、FTP、SMTP等。
四、TCP/IP协议的优点1. 可靠性：TCP/IP协议使用TCP来保证数据的可靠传输，通过序列号和确认机制来确保数据的完整性和顺序性。
2. 灵活性：TCP/IP协议支持多种网络设备和操作系统，可以在不同的网络环境中使用。
3. 可扩展性：TCP/IP协议可以根据需要添加新的协议和功能，以满足不断变化的网络需求。
TCPIP网络模型和基础协议简介
• HTTP 80
超文本传输协议，提供浏览网页服务
• Telnet 23
远程登陆协议，供远程管理服务
• FTP
20、21
文件传输协议，提供互联网文件资源共享服务
• SMTP 25
简单邮件传输协议，提供互联网电子邮件服务
• POP3 110
邮局协议，提供互联网电子邮件服务
• TFTP 69 (UDP)
Type
Interface: 192.168.0.2 --- 0x4 Internet Address Physical Address Type
TCP/IP参考模型
• 因特网层
– ARP
show arp
Protocol Internet Internet Internet
Address
Age (min)
简单文件传输协议，提供简单的文件传输服务
TCP/IP参考模型
• 主机到主机层
应用层
主机到主机层 因特网层 网络接入层
TCP(传输控制协议)属于面向连接的网络协议 UDP(用户报文协议)属于无连接的网络协议
TCP/IP参考模型
• 主机到主机层 – TCP与UDP
传输控制协议（TCP） 面向连接 可靠传输 流控及窗口机制 使用TCP的应用：
TCP/IP参考模型
• 因特网层
– ARP
show arp
Protocol Internet
Address
Age (min) Hardware Addr Type Interface
192.168.0.254
-
aa00.1000.f000 ARPA Fa0/1
ethernetII Header，src 00dd.f800.0001 dst FFFF-FFFF- FFeFtFhernetII Header，src aa00.1000.f000 dst 00dd.f800.0001
