初中物理电与磁复习题及答案(3)
九年级物理电与磁的技巧及练习题及练习题(含答案)及解析
九年级物理电与磁的技巧及练习题及练习题(含答案)及解析一、电与磁选择题1．下列作图中，错误的是（）A. 凹透镜对光的作用B. 平面镜成像 C. 动力F1的力臂 D. 通电螺线管的磁场【答案】 C【解析】【解答】解：A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故A正确；B、此图描述了平面镜成像的规律，物像对称，故B正确；C、力臂应该是支点到力作用线的垂线段，如图，故C错误；D、通电螺线管的外部磁场，磁感线从N极到S极，D正确．故选C．【分析】A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点．B、根据平面镜成像的特点（物像对称）判断．C、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段．D、根据右手螺旋定则先判断出螺线管的N、S极．2．图展示了我国古代劳动人民的智慧成果，对其中涉及的物理知识，说法错误的是（）A. 孔明灯在上升过程中，只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解：A、孔明灯在上升过程中，不但受到浮力而且受到重力的作用，A不符合题意；B、紫砂壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，B符合题意；C、司南指示南北方向是因为受到了地磁场的作用，C符合题意；D、一切发声的物体都在振动，所以正在发声的编钟在振动，D符合题意。
故答案为：A。
【分析】物体在上升过程中，不但受到浮力而且受到重力的作用.连通器的定义是上端开口、底部相连通的容器，认清连通器的结构特点，生活中应用连通器的还有：乳牛自动喂水器、自来水的水塔和水龙头、过桥涵洞、洗手盆的回水弯等等.地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近.（地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象.）一切发声的物体都在振动.3．关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．4．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。
初中物理总复习电与磁
初中物理总复习
朱良初中 孟 军
初中物理总复习
电与磁
• 磁场 • 电生磁
初中物理总复习
电与磁
1、磁极：磁性最强的部位
北极（N极）：指北的磁极 南极（S极）：指南的磁极
2、磁极的相互作用：
同名磁极相互排斥 异名磁极相互吸引
初中物理总复习
例1.判断两根钢条甲和乙是否有磁性时,可将它们的一端
初中物理总复习
电与磁
8 .继电器是用低电压弱电流电路 来控制高电压强电流电路的装置 电磁继 电器是利用 电磁铁控制 工作电路的 一种开关
高压工作电路
低压控制电路
初中物理总复习
例5.如图是电磁继电器的主要构 造和原理图,其中A 是 电磁铁 。要使它对B的作用力强一些，应该增大通入 匝数 线圈 中的 电流 或增加线圈的 ．
S S S N N N
C．既不吸引也不排斥，如图丙 D．以上三种情况都有可能
甲 乙 丙
初中物理总复习
3、磁场： ①磁体周围存在磁场
电与磁
A
N
②磁场方向的规定：
三个方向一致
小磁针静止时北极所指 的方向定为该点的磁场方向 ③磁感线的方向：从N极指向S极
初中物理总复习
电与磁
④条形、蹄形磁体和同名、异名 磁极的磁感线分布
靠近小磁针的N极或S极.当钢条甲靠近时,小磁针自动 远离;当钢条乙靠近时,小磁针自动接近,由此可知 （ D） A.两根钢条均有磁性
B.两根钢条均无磁性
C.钢条甲一定有磁性,钢条乙一定无磁性 D.钢条甲一定有磁性,钢条乙可能有磁性
初中物理总复习
例2．如图所示，磁铁吸住两根大头 针的一端，那么这两根大头针的另 一端将 ( B ) A．互相吸引，如图甲 B．互相排斥，如图乙
2020年初中物理中考复习专题第二十章《电与磁》测试卷
给我一个支点，可以撬起整个地球。
——阿基米德第二十章《电与磁》测试卷一、单选题(共15小题)1.如图所示，在两个靠得较近的小车上分别放一块磁铁，同时松手后观察到的现象是()A．两车都向左运动B．两车都向右运动C．一车先运动、另一车后运动D．甲车向左运动、乙车向右运动2.电磁继电器中的衔铁是()A．磁铁B．软铁C．钢材D．任何金属3.如图所示显示的四个实验中，属于探究电磁感应现象的()A．B．C．D．4.关于磁感线，下列说法错误的是()A．磁感线最密的地方磁性最强B．磁体周围的磁感线总是从N极出发回到s极C．磁感线实际上是不存在的D．磁感线各点的方向都与该点小磁针N极指向相反5.如图是温度自动报警器工作电路．在水银温度计上部插入一段金属丝，当温度到达金属丝下端所指示的温度时()A．铃响，灯不亮B．铃不响，灯不亮C．铃响，灯亮D．铃不响，灯亮6.下列功能中，电磁继电器不能完成的是( )A ． 控制电路中电流的连续变化B ． 控制电路中电流的有无C ． 利用低电压、弱电流控制高电压、强电流D ． 远距离自动控制与操作7.研究电磁感应现象的实验中，不需要使用的器材是( )A ． 电源B ． 磁体C ． 导线D ． 电流表8.如图所示，在条形磁铁的一端吸引着两个大头针的针尖部，则这两个大头针的针帽将()A ． 互相排斥B ． 互相吸引C ． 既不排斥也不吸引D ． 无法确定9.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是( )A ．B ．C ．D ．10.收音机、电视机、音响里都有扬声器(如图)，扬声器的工作原理是( )A ． 电磁感应现象B ． 磁场对通电导线有力的作用C ． 电流周围存在磁场D ． 电流的热效应11.如图，甲、乙是电磁学中很重要的两个实验，下列有关说法正确的是( )A ． 甲图是研究电磁感应的实验装置B ． 乙图中闭合开关后，可实现将机械能转化为电能C ． 乙图是研究发电机原理的实验装置D ． 甲图中可实现将电能装化为机械能12.关于地磁场，下列说法不正确的是( )A ． 地球相当于一个大磁体，它周围存在着地磁场B ． 地磁场的磁感线方向由北指向南C ． 地磁场的北极在地理的南极附近D ． 地磁场的磁感线在地球两极附近最密集13.小明用水平放置的一根条形磁针的一端吸起一根较小的铁钉，如图所示，若他用一根同样的条形磁铁的S 极与原来的磁铁N 极靠近合并时，将看到的现象是( )A ． 铁钉的尖端被吸向右端磁铁B ． 铁钉将落下C ． 铁钉的尖端被向左端磁铁D ． 铁钉被吸得更牢14.关于交流发电机各部分的作用，下列说法中错误的是( )A ． 线圈是用来产生感应电流的B ． 磁极是用来产生磁场的C ． 滑环是用来改变电流方向的D ． 电刷是用来连接外电路的15.假如磁体的磁性消失了，以下情景可能发生的是( )A ． 电灯不能正常发光B ． 轮船上的罗盘将失去作用C ． 门吸仍然起作用D ． 电磁起重机可以吸起比原来更多的钢铁二、填空题(共3小题)16.小磁针静止时的位置如图所示，由此可以判断出通电螺线管的A 端是________(选填“N”或“S”)极，接线柱a 连接的是电源的________(选填“正”或“负”)极．17.磁场不但有强弱之分，而且还有________，磁场的分布是相当复杂的，通常用________来探究磁场的分布．18.电磁继电器是利用________________来工作的，它可以用低电压、弱电流的控制电路去控制________、________的工作电路，还可以实现__________和________的目的．三、实验题(共3小题)19.小军利用如图所示的装置来探究通电螺线管外部磁场的方向，请根据实验要求回答下列问题：(1)实验时，他选用小磁针的目的是为了________．(2)实验过程中，他将电池的正负极位置对调接入电路中，此操作的目的是为了研究________与__________是否有关．20.如图所示为小玲和小辉同学制作的一种直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，碲形磁体放在线圈周围．(1)按他们这种方法刮漆，线圈________(能/不能)持续转动．线圈转过平衡位置时会____________________(选填“自动改变线圈中的电流方向”或“切断线圈中的电流”)，(2)可以通过改变____________方向，改变线圈的转动方向．(填一种方法)(3)如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是____________，这时可做的有效尝试是____________．21.在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障．(1)请你猜想小磁针指向不发生变化的原因是____________________．(2)写出检验你的猜想是否正确的方法：___________________________________________.答案解析1.【答案】D【解析】读图可知，两小车上相邻的都是磁体的N极，根据同名磁极相互排斥可知，两小车将互相分开，即甲车向左运动、乙车向右运动．2.【答案】B【解析】当电磁铁通电时，电磁铁有磁性，吸引衔铁，断电后可以释放衔铁，从而实现控制电路的通断．磁铁是磁体，当电磁铁中没有电流释放衔铁时，用磁铁做的衔铁不能离开电磁铁；故A不可取；软铁是磁性材料，当被电磁铁吸引后被磁化，但不能长期保存磁性，当电磁铁中没有电流释放衔铁时，用软铁做的衔铁立即离开电磁铁；故B可取．钢材是磁性材料，当被电磁铁吸引后被磁化能长期保存磁性，当电磁铁中没有电流释放衔铁时，用钢材做的衔铁不能离开电磁铁；故C不可取；金属中很多为非磁性材料，不能被电磁铁吸引；还有的是硬磁性材料，被磁化后能保留磁性，当电磁铁中没有电流释放衔铁时，用硬磁性材料做的衔铁不能离开电磁铁，所以很多种金属不能做衔铁；故D不可取．3.【答案】D【解析】A、是奥斯特实验，说明了通电导线周围可以产生磁场，不合题意；B、由图可知，电路中有电源，是通电线圈在磁场中受力转动，是电动机的原理图，不合题意；C、由图可知，这是研究电磁铁磁性强弱与电流大小关系的实验装置，不合题意；D、图片中是闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，符合电磁感应现象的要求，符合题意．4.【答案】D【解析】A、磁感线的分布疏密可以反映磁场的强弱，越密越强，磁感线最密的地方磁性最强；故A正确．B、磁体周围的磁感线是从N极出发回到S极；故B正确．C、磁感线并不是客观存在于磁场中的真实曲线，只是一种假想的曲线；故C正确．D、磁感线上的任何一点的切线方向跟小磁针放在该点的北极指向一致；故D不正确．5.【答案】A【解析】温度升高时，水银柱上升，与上方金属丝连通，使左侧形成通路，电磁铁中有电流通过电磁铁吸引衔铁，与下面触点接触，与上面触点断开，灯不亮；与下面触点接触，电铃这部分电路接通，电铃发出报警信号．6.【答案】A【解析】电磁继电器中没有滑动变阻器，所以A错误．电磁继电器中，低压电路中的开关控制可以控制电流的有无，所以B正确．电磁继电器是一种由低压电路控制高压电路的器件，所以C正确．低压电路和高压电路之间的距离可以达到很远，方便保护人身安全，还可以通过一些半导体材料来实现自动化控制，所以D正确．7.【答案】A【解析】电磁感应现象实验装置如图：需要的器材有电流表、开关、导线、蹄形磁铁，没有电源．8.【答案】A【解析】两个大头针被磁铁吸引时已经被磁化，靠近磁体的被磁化成异名磁极，距磁极较远的一端被磁化成与磁体同名的磁极；本题中大头针的针帽部分均被磁化成了N极，同名磁极相排斥．9.【答案】C【解析】A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C正确；D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D错误；10.【答案】B【解析】扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成．当线圈中通过变化的电流时，据磁场对通电导线有力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，将电能转化为机械能，同时线圈的振动也会带动纸盆也来回振动，于是扬声器就发出了声音．11.【答案】A【解析】A、甲图是研究导体在磁场中做切割磁感线运动，是电磁感应的实验装置，故A正确；BC、乙图是电动机的原理图，闭合开关后，可实现将电能转化为机械能，故BC错误；D、甲图时发电机原理图，是机械能转化为电能，故D错误．12.【答案】B【解析】A、地球是一个巨大的磁体，它周围存在着磁场，叫做地磁场，该选项说法正确，不符合题意；B、地磁的北极在地理的南极附近，地磁南极在地理北极附近，因此地磁场的磁感线从地理南极到地理北极，该选项说法不正确，符合题意；C、地磁场的北极在地理的南极附近，地磁场的南极在地理北极附近，二者不完全重合，存在着磁偏角，沈括是最早记述这一现象的科学家，该选项说法正确，不符合题意；D、地球的两极也是地磁的两极附近，这两个地方的磁场最强，因此磁感线也最密集，该选项说法正确，不符合题意．13.【答案】B【解析】当两个磁体靠近合并后，相当于成为一个磁体，而条形磁体两端磁性较强，中间磁性较弱，铁钉由于重力作用会掉下来．14.【答案】C【解析】发电机是根据电磁感应原理工作的，必须让线圈在磁场里转动，他的两边做切割磁感线运动而产生感应电流；交流电的方向发生了变化，力也正好能同运动方向一致，为了转动中不扭动导线，故有滑环；而滑环和电刷是将线圈中产生的交变电流供给外电路．15.【答案】B【解析】A、电灯是利用电流的热效应来工作的，与磁性无关．故不会发生．B、罗盘是利用磁体的指向性来指示南北的，假如磁性消失，罗盘将不会指示南北，失去作用．故会发生．C、门吸是利用同异名磁极相互吸引来工作的，磁性消失，门吸将没有作有和．故不会发生．D、电磁起重机是利用磁体能吸引铁类物质来工作的，如果磁性消失它不可能吸起钢铁．故不会发生．16.【答案】N正【解析】由图可知，小磁针静止时S极指向右端，则说明A端为N极，另一端为S极．用右手握住螺线管，让大拇指指向N极一端(螺线管的左端)，则四指弯曲的方向就是电流方向，电流方向为从左端流入，则可知电源的a端为正极．17.【答案】方向小磁针【解析】磁场是有方向的，人们规定，在磁场中的某一点，小磁针静止时N极所指的方向就是该点的磁场方向，我们可以借助小磁针来探究磁场的方向；磁场是确实存在的，但是磁场是看不见摸不到的，磁感线是人们为了直观形象地描述磁场的方向和分布情况而引入的带方向的曲线，放在磁场中的小磁针N极指向即为该点磁感线的方向，我们可以借助小磁针来探究磁场(磁感线)的方向和分布情况．18.【答案】电流的磁效应高电压强电流自动控制远程控制【解析】19.【答案】(1)显示磁场方向(2)通电螺线管外部磁场方向；电流方向【解析】(1)因为小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；(2)把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关．因此这样操作是为了研究通电螺线管外部磁场方向和电流方向是否有关．20.【答案】(1)能切断线圈中的电流(2)电流(或磁场)(3)磁场太弱换用较强的磁场【解析】(1)将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周的作用是当线圈刚转过平衡位置时，切断电流，通过线圈的惯性转动半周，从而保证了线圈持续的转动下去；(2)要改变线圈的转动方向，就要改变线圈的受力方向，而线圈的受力方向由磁场方向和电流方向来决定，因此可改变磁场方向或电流方向来改变线圈的转动方向；(3)如果电池、开关、导线的连接和性能良好，闭合开关后，线圈不能连续转动，可排除无电流的情况，可能是电流太弱、磁场太弱或开始线圈处在平衡位置等，可进行有针对性的偿试，包括换新电池使电流增大，换较强的磁场，用手推一下线圈使其转过平衡位置等．21.【答案】(1)小磁针与直导线距离远(2)使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．【解析】(1)在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障：说明电流一定时，磁场的强弱应该与距离有关，故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远；(2)写出检验你的猜想是否正确的方法：使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．。

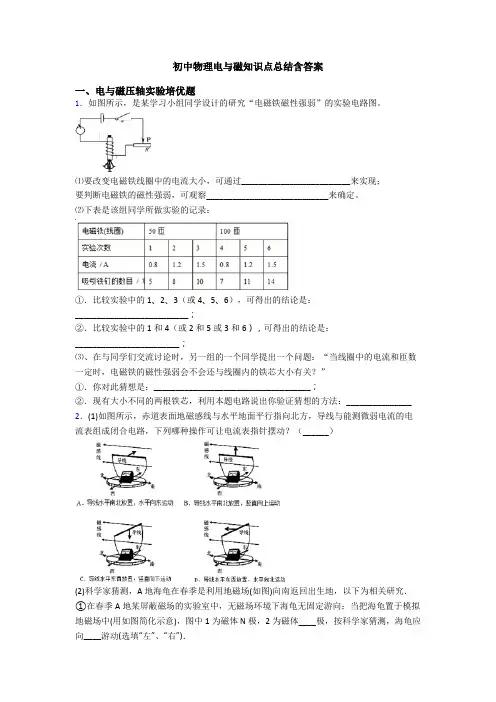

初中物理电与磁知识点总结含答案
初中物理电与磁知识点总结含答案一、电与磁压轴实验培优题1．如图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。
⑴要改变电磁铁线圈中的电流大小，可通过_________________________来实现；要判断电磁铁的磁性强弱，可观察____________________________来确定。
⑵下表是该组同学所做实验的记录：①．比较实验中的1、2、3（或4、5、6），可得出的结论是：__________________________；②．比较实验中的1和4（或2和5或3和6），可得出的结论是：________________________；⑶、在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”①．你对此猜想是：____________________________________；②．现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法：_______________ 2．(1)如图所示，赤道表面地磁感线与水平地面平行指向北方，导线与能测微弱电流的电流表组成闭合电路，下列哪种操作可让电流表指针摆动？（______）(2)科学家猜测，A地海龟在春季是利用地磁场(如图)向南返回出生地，以下为相关研究．①在春季A地某屏蔽磁场的实验室中，无磁场环境下海龟无固定游向；当把海龟置于模拟地磁场中(用如图简化示意)，图中1为磁体N极，2为磁体____极，按科学家猜测，海龟应向____游动(选填“左”、“右”)．②地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地磁场的微小移动方向，发现_____，现象符合猜测．3．如图所示，在“探究电磁铁磁性强弱与电流大小关系”的实验中，某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变。
（1）以下是他的部分实验步骤：①断开开关S，按图组装实验电路，将滑动变阻器的滑片置于最_______（选填“左”或“右”）端。
(物理)初三物理电与磁专项综合练习题及答案
（物理）初三物理电与磁专项综合练习题及答案一、选择题1．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。
下图中与此工作原理相同的是（）A. B.C. D.【答案】 D【解析】【解答】解：A、图中实验装置，无电源，研究电磁感应现象，A不符合题意；B、图中实验为电流的磁效应，B不符合题意；C、图中的实验时探究带电体的性质，C不符合题意；D、图中实验装置，有电源，研究通电导体在磁场中受力，D符合题意。
故答案为：D。
【分析】电流存在着三种效应：（1）电流流过导体时导体发热，这种现象是电流的热效应．（2）电流流过导体时导体周围产生磁场，这种现象是电流的磁效应．（3）电流流过导体时导体发生化学变化，这种现象是电流的化学效应．2．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。
故答案为：C.【分析】通电导体在磁场中受力的作用而运动。
3．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A. B. C. D.【答案】D【解析】【解答】解：A、图中是奥斯特实验的装置，说明了电流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场对电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意．故选D．【分析】（1）通电导线周围存在磁场，称为电流的磁效应；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机就是利用这个原理制成的；（3）通电线圈在磁场中受力转动，电动机就是利用这个原理制成的；（4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关．4．关于电磁现象，下列说法正确的是（）A. 磁场是由磁感线组成的B. 磁场对放入其中的导体一定有力的作用C. 电动机工作时可将机械能转化为电能D. 发电机是利用电磁感应原理制成的【答案】D【解析】【解答】解：A、磁场是存在与磁体周围的一种物质，磁感线是一种理想化的物理模型，实际上不存在，磁场不是由磁感线组成的，故A错误；B、磁场对其中的磁体一定有力的作用；但磁场对其中的通电导体不一定有力的作用，即电流方向与磁场的方向平行时无作用力，故B错误；C、电动机是将电能转化为机械能，故C错误；D、发电机是将机械能转化为电能，是利用电磁感应原理制成的，故D正确．故选D．【分析】（1）磁场是存在于磁体周围的一种物质，可以用磁感线描述磁场的强弱与方向；（2）磁场对其中的磁体一定有力的作用；但磁场对其中的通电导体不一定有力的作用，即电流方向与磁场的方向平行，无作用力．（3）电动机是将电能转化为机械能；（4）发电机是将机械能转化为电能，原理是电磁感应．5．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。
新人教版初中九年级物理下册第二十章《电与磁》测试(有答案解析)
一、选择题1．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。
下列四幅图中与此电流表工作原理相同的是( )A．B．C．D．2．POS刷卡机的广泛应用给人们的生活带来了便利。
POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)，在使用时,将带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )A．B．C．D．3．如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向右移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是A．方向向左，逐渐增大B．方向向左，逐渐减小C．方向向右，逐渐增大D．方向向右，逐渐减小4．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是A．B．C．D．5．研究物理问题的常见方法有：控制变量法、等效替代法、转换法、模型法、比较法、归纳法、类比法和实验+推理等，下列研究方法判断正确的是A．在研究磁场时，引入磁感线对磁场进行形象的描述，采用了归纳法B．在研究合力与分力的关系时，采用了控制变量法C．在探究阻力对物体运动的影响时，推理出物体不受阻力时将以恒定不变的速度永远运动下去，采用了实验+推理的方法D．在探究电流的热效应与电阻的关系时，用密闭容器中质量相等的空气的温度变化来比较不同电阻丝产生的热量，采用了模型法6．如图所示，下列有关电磁学的知识，说法正确的是（）A．甲图中，说明电磁铁的磁性强弱与电流大小有关B．乙图中，闭合开关，滑片向右侧滑动时，弹簧测力计的示数变小C．丙图中，电动机运用了此原理，电动机将电能转化为机械能D．丁图中，此实验是由奥斯特发现的电磁感应现象7．物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A．欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B．电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C．电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D．焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”8．梳过头发的塑料梳子可“粘”起碎纸屑，下列现象中“粘”的原因与其相同的是（）A．电风扇叶片容易“粘”灰尘B．黑板擦“粘”在磁性黑板上C．塑料吸盘“粘”在光滑的瓷砖上D．两个铅块削平挤压后“粘”在一起9．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是A．a、b、c B．a、b、d C．a、c、d D．b、c、d10．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．N、N、S、NB．S、N、S、SC．S、S、N、ND．N、S、N、N11．“悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的．当甲、乙两个磁环处于静止状态时，它们之间的距离为h1，如图所示．再往乙的正上方套入丙磁环，当丙悬空并静止后，甲、乙之间的距离变为h2，乙、丙之间的距离为h3．已知磁环间的斥力随它们距离的减小而增大，则h1、h2、h3之间的大小关系满足（）A．h1＞h2h2＞h3B．h1＞h2h2＜h3C．h1＜h2h2=h3D．h1＜h2h2＜h312．小明同学设计了如图所示的电路探究“电磁铁的磁性强弱与什么因素有关”的实验。
初中物理电与磁专项检测试题(含答案)
初中物理电与磁专项检测试题（含答案）一、选择题1．为了防备考生舞弊，中考监考人员常常会利用手持式金属探测器对考生进行检查，如图所示，当凑近金属物体时，在金属导体中就会产生感觉电流，探测器发出警报.以下图中能反映出金属探测器工作原理的是A. B. C. D.【答案】B【分析】【解答】解： A、此图是研究通电导体的四周有磁场的实验，故 A 不切合题意；B、此图是研究电磁感觉现象的实验，故 B 切合题意；C、此图是研究通电通电螺线管四周磁场的实验，故 C 不切合题意；D、此图是研究磁场对通电导体有力的作用的实验，故 D 不切合题意。
应选 B。
【剖析】分清研究通电导体的四周有磁场的实验、电磁感觉现象的实验、通电通电螺线管四周磁场的实验、磁场对通电导体有力的作用的实验及各个实验所研究的问题、原理。
2．以下作图中，错误的选项是（）A.动力 F1的力臂B.静止物体的受力剖析C.平面镜成像D.磁体的磁场【答案】A【分析】【解答】解：A、反向延伸得卖力 F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂 L1，如下图，故 A 错．B、静止在斜面上的物体遇到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故 B 正确；C、物体成的像为虚像，用虚线画出，物像对于平面镜对称，故 C 正确；D、在磁体外面，磁感线从N 极出，回到 S 极，故 D 正确．应选 A．【剖析】（ 1 ）依据力臂的画法进行剖析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体遇到重力、支持力和摩擦力的作用；（3）平面镜成像的特色：物体成的像为虚像，物像对于平面镜对称；（4）在磁体外面，磁感线从N 极出，回到S 极．本题考察了力臂的画法、力的表示图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如下图，导体棒ab 向右运动，以下操作能使导体棒向左运动的是（）A. 调动磁极B. 取走一节干电池C.将导体棒a、 b 端对换D. 向左挪动滑动变阻器滑片【答案】 A【分析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个要素相关；A、将磁体的磁极对换，磁场方向与本来相反，则导体棒的受力方向与本来相反，能使导体棒向左运动，故 A 正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故 B 错误；C、将导体棒a、 b 端对换，不可以改变导体中的电流方向，不可以改变受力方向，故 C 错误；D、将滑动变阻器的滑片P 向左挪动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故 D 错误．应选 A．【剖析】通电导体在磁场中遇到力的作用，受力方向与磁场方向和电流方向两个要素相关：一个是磁场方向，另一个是电流方向．假如只改变一个要素，则导体受力方向改变，假如同时改变两个要素，则导体受力方向不变．改变电流大小，只好改变受力大小，不可以改变受力方向．4．如下图， A 是悬挂在弹簧测力计下的条形磁铁， B 是螺线管．闭合开关，待弹簧测力计示数稳固后，将滑动变阻器的滑片迟缓向右挪动的过程中，以下说法正确的选项是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N 极，弹簧测力计示数变小D. 螺线管上端是S 极，弹簧测力计示数变大【答案】C【分析】【解答】解：（ 1）由图可知电流由螺线管的下方流入，则由右手螺旋定章可知螺线管上端为 N 极，下端为 S 极；则螺线管与磁铁为同名磁极，互相排挤；当滑片向右挪动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，即电流表的示数变大；因为串连电路中，电阻越大，分得的电压越大，所以滑动变阻器两头电压减小，即电压表示数减小；故 AB 错误；（2）因为经过电路的电流变大，则螺线管的磁性增大，螺线管与磁铁之间的斥力增大，因此弹簧测力计示数变小．故 C 正确， D 错误．应选 C．【剖析】解答本题从以下知识点下手：（1）影响电磁铁磁性强弱的要素有：电流的大小、线圈的匝数、有无铁芯．线圈的匝数必定，电流越大磁性越强；（2）运用安培定章判断通电螺线管的极性；（3）磁极间的互相作用：同名磁极互相排挤，异名磁极互相吸引．（4）当变阻器 R 的滑片迟缓向右挪动，滑动变阻器接入电路的电阻变小，依据欧姆定律和串连电路电压的特色可知电路电流表和电压表示数的变化．5．如下图的用电器中，利用电动机工作的是（）A.电扇B.电灯C.电热水壶D.电饭锅【答案】 A【分析】【解答】解：A、电电扇中心零件是电动机，工作时主要把电能转变为机械能，是利用通电导体在磁场中受力运动制成的，故 A 正确；B、电灯工作时，主要把电能转变为内能，使灯丝温度高升达到白炽状态而发光，是利用电流的热效应工作的，故 B 错误；CD、电热水壶、电饭锅工作时，都把电能转变为内能，是利用电流的热效应工作的，故CD 错误．应选 A．【剖析】电动机是利用通电导体在磁场中受力运动制成的，在选项中找出反应这个原理的即可．6．以下对于电和磁的说法正确的（）A. 最早发现电流四周存在磁场的科学家是法拉第B. 磁体外面的磁感线老是从S 极出发，回到 N极C. 电动机是利用电磁感觉现象制成的D.发电机是利用电磁感觉现象制成的【答案】 D【分析】【解答】解： A、最早发现电流四周存在磁场的科学家是奥斯特，故 A 错误；B、磁体外面磁感线从N 极出往返到S极，故 B 错误；C、电动机是依据通电线圈在磁场中受力转动原理制成，故 C 错误；D、发电机是依据电磁感觉原理制成的，故 D 正确；应选 D【剖析】依据对电与磁的基础知识、联合电与磁重要试验的理解对下边的各个选项挨次判断即可7．以下是对电与磁部分四幅图的剖析，此中错误的选项是（）A.如图装置闭合电路后磁针会偏转，说明电流能产生磁场B.如图装置说明通电导线在磁场中遇到力的作用C.如图装置所揭露的原理可制造发电机D.图中动圈式话筒应用了磁场对电流的作用【答案】D【分析】【解答】 A、这是奥斯特实验，说明通电导体四周存在磁场（即电流能产生磁场）， A 不切合题意。
2023年中考物理一轮复习卷(人教版)第二十章 电与磁
第二十章电与磁综合测评卷一、单选题1．弹簧下端挂一磁体（下面的电磁铁电路没有连接好），如图所示，若把电路连接好，发现弹簧长度会变短，若要使滑动变阻器的滑片P向右移动时，弹簧的长度变得更短，则变阻器接入电路的方式可以是（）A．C接E，B接F B．C接E，D接FC．A接E，D接F D．A接E，B接F2．我国高铁在节能技术上采用了再生制动方式，动车到站前先停止供电，由于惯性，动车维续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，自动输入电网如图所示，与我国高铁在节能技术上运用的工作原理相同的是（）A．B．C．D．3．如图所示的四个装置可以演示不同的电磁现象，下列说法不正确的是（）A．如图，可以用来演示电流的磁效应B．如图，可以用来探究电磁铁的磁性强弱与线圈匝数多少的关系C．如图，可以用来演示磁场对通电导线的作用D．如图，可以用来演示电磁感应现象，根据该现象制成了电动机4．如图所示，下列有关电磁学的知识，说法错误的是（）A．甲图中，电动机运用了此原理，电动机将电能转化为机械能B．乙图使用测电笔时一定不能触碰金属笔尖C．丙图中，此实验证明了电流周围存在磁场D．丁图中，此实验证明了电磁铁磁性的强弱与线圈匝数有关5．如图所示的电路中，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为S极B．小磁针静止时，S极水平指向右C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性减弱6．一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。
下列叙述中，正确的是（）A．闭合开关前，电磁铁与条形磁铁间没有力的作用B．闭合开关后，条形磁铁受到桌面向右的摩擦力C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力减小D．闭合开关后，滑片P向b移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力变大7．关于如图所示的实验装置，说法正确的是（）A．该装置能将电能转化为机械能B．该装置可用来研究磁场对通电导体的作用C．该装置可用来研究电磁感应现象D．该装置揭示的原理可应用于电动机8．如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮去上半周或下半周。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理电与磁复习题及答案(3) 一、电与磁压轴实验培优题 1．探究磁体与通电螺线管周围的磁场
（1）小明用小磁针探究磁体周围磁场如图所示，实验时将小磁针先后放在条形磁体周围不同位置处，记录小磁针在各处静止时N极的指向。通过实验可知，磁场具有方向，磁场中各点的磁场方向一般_______（选填“相同”或“不同”）。 （2）小红用铁屑探究磁体周围的磁场如图所示 ①将玻璃板平放在磁体上，并在玻璃板上均匀撒上一层铁屑，轻轻敲击玻璃板，观察铁屑的分布情况。轻敲玻璃板的目的是_______，铁屑在磁场中被_______成一个个小磁针，从而在磁场中有序地排列起来。 ②再在玻璃板上放一些小磁针，记录这些小磁针静止时N极的指向。 ③人们仿照铁屑在磁场中排列的情况和小磁针N极的指向画出一些带箭头的曲线来形象地描述磁场，物理学中把这样的曲线叫作_______。 （3）小林用如图装置探究通电螺线管外部磁场的方向，实验时接通电路，将小磁针放在螺线管周围的不同位置如图，记录通电螺线管周围各点的磁场方向，并画出了通电螺线管外部的磁感线。 ①为了探究通电螺线管外部磁场方向与电流方向的关系，接下来的操作是_______，再重复上述步骤； ②比较所画的两幅磁感线，可以看出，通电螺线管外部的磁场与_______周围的磁场相似，且通电螺线管外部磁场方向与_______方向有关，它的极性可以用_______定则来判断； ③实验中小磁针的作用是________________________________________ 。 2．研究电动机的工作过程．
(1) 电动机的工作原理是磁场对______有力的作用．甲图中，线圈左右两边框ab、cd的受力方向相反，其原因是______．线圈从图示位置再转动______度后线圈将恰好达到平衡位置，并最终停在该位置． (2) 乙图中的线圈可以持续转动，是因为它加装了______，该装置能在线圈______(选填“刚转到”、“即将转到”或“刚转过”)平衡位置时，自动改变线圈中的电流方向． (3) ①丙图所示的电动机模型中，调换器件______（填图中的序号）的放置可方便改变电动机的转动方向． ②通电后电动机模型不转动，若是接触不良，可以把铜片(电刷)再弯曲一下，以增加它的______（填物质的物理属性）．
3．为了探究电磁铁的磁性强弱与哪些因素有关，小红同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示．
(1)小红是根据________来判断磁性强弱的． (2)两电磁铁串联是为了研究磁性强弱与__________的关系，观察图中的现象，你的结论是：______. (3)要使两电磁铁的磁性增强，滑动变阻器的滑片应向________端滑动． (4)若将两电磁铁向中间靠拢，它们会互相________． 4．如图所示为探究“磁生电”的实验装置。 （1）将细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形
磁体中上下运动，电流计指针_______偏转，断开开关，让导体在蹄形磁体中左右运动，电流计指针_______偏转；（选填“会”或“不会”） （2）若保持导体ab不动，要产生感应电流，正确的操作是_______；
（3）该实验利用的原理是_______，现实中可以用来制作_______；
（4）若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为
_______，通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与
_______有关。
5．如图甲所示,使线圈位于两磁极间, (1)通电后,图甲中ab段导线的电流方向是_______(选择“由a到b”、“由b到a”).图甲中ab段导线受磁场力的方向向上,用箭头标示出图丙中ab段导线所受磁场力的方向. (2)线圈转过图乙所示位置,用_________的办法可使线圈靠磁场力继续顺时针转动至少半圈. (3)若把图甲中的电源换为电阻,快速转动线圈,电阻发热.此过程机械能先转化为__能再转化
为__能. 6．在探究通电螺线管外部磁场的实验中，采用了图所示的实验装置． （1）当闭合开关S后，小磁针____发生偏转（填“会”或“不会”），说明通电螺线管与小磁针之间是通过____发生力的作用．
（2）用铁屑来做实验，得到了图所示的情形，它与____磁铁的磁场分布相似．为描述磁场而引入的磁感线____真实存在的． （3）为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图所示的四种情况．实验说明通电螺线管的磁极极性只与它的____有关，且这个关系可以用____判断．
（4）闭合开关S，通电螺线管周围的小磁针N极指向如图所示，由图可知：在通电螺线管外部，磁感线是从____极发出，最后回到____极．
7．在用如图所示的装置做“研究电磁感应现象”的实验中，没有电流通过电流表时，指针停在中央位置；当有电流从它的正接线柱流入时，指针向右偏转.
（1）闭合开关，导体ab不动，电流表的指针______. （2）换用磁性更强的蹄形磁铁，闭合开关，仍保持导体ab不动，电流表的指针______. （3）闭合开关，使导体ab在磁场中上下运动，电流表的指针______. （4）闭合开关，使导体ab在磁场中向左运动，电流表的指针______；导体ab向右运动，电流表的指针______.这一实验现象说明，感应电流的方向与______.方向有关. （5）如果将蹄形磁铁翻转一下，S极在上，N极在下．重做上述实验，发现感应电流的方向与______.方向有关. 8．小波小组在“探究通电螺线管的外部磁场”实验中，设计了如图甲所示电路。实验时： （1）可通过观察________判断通电螺线管的磁极。 （2）如图乙所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与________的磁场相似。 （3）小波猜想通电螺线管磁场强弱可能与线匝数和电流大小都有关。实验中，他将开关S从换到2上时调节变阻器的片P，再次观察电流表示数及吸引的回形针数目，此时调节动变阻器是为了________，来研究通电螺线管磁场强弱与线圈匝数的关系。
9．(1)如图所示，赤道表面地磁感线与水平地面平行指向北方，导线与能测微弱电流的电
流表组成闭合电路，下列哪种操作可让电流表指针摆动？（______）
(2)科学家猜测，A地海龟在春季是利用地磁场(如图)向南返回出生地，以下为相关研究．
①在春季A地某屏蔽磁场的实验室中，无磁场环境下海龟无固定游向；当把海龟置于模拟
地磁场中(用如图简化示意)，图中1为磁体N极，2为磁体____极，按科学家猜测，海龟应向____游动(选填“左”、“右”)． ②地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地磁场的
微小移动方向，发现_____，现象符合猜测． 10．（1）奥斯特曾经做过的实验示意图.比较甲、乙两图，得到的结论是___ __；比较甲、丙两图，得到的结论是_____。
（2）一台简易电动机如图所示．用硬金属丝做两个支架，分别与电池的两极相连，用漆包线绕成一个矩形线圈，以线圈引线为轴．用小刀刮去轴一端的全部漆皮，再刮去另一端的 （全部/半周）漆皮，并将线圈放在支架上，磁体放在线圈下，接通电源并用手轻推一下线圈，线圈就会不停的转动起来。 ①电动机是利用 原理制成的。 ②要改变线圈的转动方向，可以__ __ （提一个方案即可）。 11．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）实验中是通过观察_____________________来比较电磁铁磁性强弱。这种研究方法称为___________。 （2）把甲、乙两个电磁铁串联，目的是____________相同，以探究电磁铁磁性强弱与____________的关系。
（3）由现象可得结论：电流一定时，________________，电磁铁磁性越强。 （4）若要使电磁铁甲、乙吸引大头针数目变多，最简单易行的办法是_________ 12．控制变量法是解决复杂问题的一种有效方法，在我们的生活、学习和工作中有广泛的应用。 (1)下面四个研究实例中，采取控制变量法的是___________（填写选项前的字母）。
A．用水流的形成类比电流的形成
B．研究磁场时，用磁感线描述空间磁场的分布情况
C．研究滑动摩擦力与压力大小关系时，保持接触面的粗糙程度不变
D．利用光线来研究光的直线传播现象 (2)在探究影响浮力大小因素的活动中，同学们提出了下列三种猜想：
猜想1：浮力的大小与物体浸入液体中的体积有关。 猜想2：浮力的大小与液体的密度有关。 猜想3：浮力的大小与物体的重力大小有关。 同学们通过实验探究，验证了猜想1和猜想2是正确的。 对于猜想3，甲乙两同学分别进行了如下的实验探究。 ①甲同学的实验探究如下： 实验：利用弹簧测力计、水和盐水，测算出同一铁块浸没在盐水中受到的浮力大小和浸没在水中受到的浮力大小不相等。 分析：由于铁块的重力大小不变，而铁块所受的浮力大小不等，所以铁块受到的浮力大小与铁块的重力大小无关。 结论：猜想3是错误的。 ②乙同学的实验探究如下： 实验：利用弹簧测力计和水，测算出体积相同的铁块和铝块浸没在水中受到的浮力大小相等。 分析：由于铁块、铝块的重力大小不等，而它们受到的浮力大小相等，所以浮力大小与重力大小无关。 结论：猜想3是错误的。 对甲乙两同学的实验，你认为_________（甲同学/乙同学）的实验方法是不正确的，请具．
体．指出他的错误是：________，根据他的实验和他的分析思路还可得出；_________的结
论，这个结论是_________（正确/错误）的。 13．小丽利用如图所示的装置，“探究通电导体在磁场中受力方向与什么因素有关”，当小
丽闭合开关S0时，观察到导体AB在磁场中受力的作用向右运动．断开开关S0，然后小丽只将磁铁N、S极对调位置，闭合开关S0时，观察到导体AB在磁场中受力的作用向左运动．通过上述实验，小丽得出实验结论：“通电导体在磁场中受力方向只与磁场方向有关”， 请你选用图中所示电路中的元件，设计一个实验证明小丽的观点是错误的．请你简述实验步骤和实验现象．
14．课堂上，老师做了如图甲所示的演示实验，给直导线(铝棒)通电，观察到直导线运动起来。
