C FAT AP 命令行 业务开通配置步骤
Cisco AP基本配置方法及命令讲解实例
Cisco AP基本配置方法及命令讲解实例Cisco AP的配置方法主要有控制台端口登录、远程登录（如Telnet/SSH等）、Web浏览器等，后两种方式均需要获取或设置一个IP方可登录。
一般情况下，AP设置IP地址的方法有按默认方式获取，配置DHCP方式获取，使用IPSU（IP Setup Utility），使用控制台端口等。
实际上对Cisco AP来讲，配置的最简单的方法就是使用Web浏览器方式即GUI方式。
Cisco AP有两种基本GUI界面，一种是支持IOS GUI，如Arionet 1100系列；一种是VxWorks GUI，如Arionet 350的AP和网桥；而Arionet 1200系列可以支持这两种GUI界面。
AP的以太口默认是DHCP获取IP，如果没有DHCP，会自己分配为10.0.0.1。
HTTP管理默认是开放的，可以直接登录进去。
如果你有console电缆是最好的，AP默认的用户名和密码都是Cisco（区分大小写）。
默认的Hostname是ap，我改过了。
1230AB#1230AB#conf t进入配置模式1230AB(config)#int bvi 1进入bvi接口11230AB(config-if)#ip add 192.168.1.1 255.255.255.0配置ip地址和掩码除了GUI和远程登录方式外，CLI（命令行）也是Cisco AP经常使用的配置方式。
GUI的配置方法比较简单，因篇幅所限，不再作介绍。
下面我们在CLI（命令行）模式下对Cisco AP进行配置。
Cisco AP的IOS的CLI（命令行）的配置模式有：用户模式、特权模式、全局模式、接口模式、线路模式等等，它的命令提示符、基本配置命令与基于Cisco IOS系统的路由器和交换机CLI的模式也基本相同，如果您对各种模式还不熟悉，请您参照路由器和交换机的基本模式配置章节。
1、配置主机名注意：hostname name命令中的name名称必须符合ARPANET主机名的规则，最多为63个字符，并且必须以一个字母开头，结尾必须是一个字母或数字，中间只能是字母、数字或连接符。
CommSky 智能 AP 命令行操作手册说明书
本手册主要介绍通过命令行来配置和管理设备
1.1 CLI 方式
CLI（Command-Line-Interface,命令行界面）是指可在用户提示符下键入可执行命令的 界面，是设备与用户之间的交互界面。通过 CLI，用户可以输入命令对设备进行配置，并可 以通过查看输出的信息确认配置结果。CLI 具有使用要求低，容易使用，功能扩充方便等优 点，是登录设备的最基本的方式，适用于有一定网络基础的专业管理人员。
2 命令模式 .................................................................... 4 2.1 用户模式 .................................................................. 4 2.2 特权模式 .................................................................. 5 2.3 全局配置模式 .............................................................. 5 2.4 退出当前模式 ..............................................................5 2.5 返回用户模式 ..............................................................6
H3CAP1208E配置流程及说明
H3CAP1208E配置流程及说明为配合无线宽带网络施工建设，特制定此数据制作流程（或模板）。
本次我省选用的设备为H3C的AP，型号为WA1208E。
该AP是Fat AP，相对于Fit AP，Fat AP将WLAN的物理层、用户数据加密、用户认证、QoS、网络管理、漫游技术以及其他应用层的功能集于一身，因此为了集中管理所有AP，需要对AP进行数据配置，而不能直接安装。
流程中涉及的AP命名规则、VLAN划分、SSID标识、IAPP密钥、SNMP团体、SNMP告警以及SNMP日志IP地址名必须按省公司统一规定执行。
具体说明如下：一、组网图如图所示，AP通过二层交换机连接到BAS，再通过城域网连接到网管平台及Portal平台。
网管平台二、具体步骤根据AP的组网情况，保证AP设备本身的可管理性及安全性，需要对AP的名称、VLAN、SSID、接口等进行配置，具体内容如下：1．登陆AP【说明】配置AP分为字符界面和图形界面两种，字符界面可以有Telnet和Console 口两种方式登陆AP，图形界面通过Web页面登陆AP。
【字符界面登陆步骤】（1） Console口登陆方式用随AP提供的Console电缆将电脑的串口与AP的Console口连接，并在电脑中打开超级终端，并连接到串口，连接的参数如下图：（2） Telnet登陆方式将电脑IP设置成与AP默认IP（192.168.0.50）再同一网段，比如192.168.0.11。
在运行窗口输入telnet 192.168.0.50，出现登陆界面如下：输入用户名admin，密码wa1208后进入（密码注意大小写），出现下面的界面：此时输入system-view进入系统视图，即可开始配置。
【图形界面登陆步骤】（1）将电脑IP设置成与AP默认IP（192.168.0.50）再同一网段，比如192.168.0.11：（2）在浏览器中打开http://192.168.0.50，出现登陆界面如下：（3）输入用户名admin，密码wa1208后进入（密码注意大小写），出现下面的界面：2．还原初始状态如果AP已经创建过其它SSID或管理VLAN可在TELNET或超级终端中执行以下命令AP重启后将还原到出厂状态3．导入配置文件（1）交换机数据配置数据维护人员在交换机上为AP配置VLAN15（管理）、VLAN1001～1050（业务）。
H3CWLAN网络配置与维护第1讲FATAP基础配置篇（1.0.1）
H3CWLAN⽹络配置与维护第1讲FATAP基础配置篇（1.0.1）H3C WLAN⽹络配置与维护第⼀讲FAT AP基础配置篇杭州华三通信技术有限公司版权所有侵权必究All rights reserved⽬录1 前⾔ 32 课程⽬标 33 配置准备 33.1 通过console⼝连接FAT AP 33.2 在PC机上运⾏终端仿真程序 33.3 FAT AP上电，进⼊⽤户视图 44 基本配置命令 55 ⽆线特性配置命令 55.1 配置WLAN接⼝ 55.2 配置服务模板 55.2.1 ⾮加密⽅式（明⽂）--clear 65.2.2 加密⽅式（密⽂）--crypto 65.3 配置射频接⼝75.3.1 查看射频卡类型、发射功率、信道75.3.2 配置射频卡信道75.3.3 配置发射功率85.3.4 配置射频策略85.3.5 关闭射频接⼝/开启射频接⼝86 配置实战86.1 业务需求86.2 组⽹图96.3 交换机配置操作步骤96.4 AP配置操作步骤106.5 配置验证126.5.1 本地局域⽹互联情况验证126.5.2 上⾏链路状态验证136.5.3 本地⽆线业务验证13 附件⼀：交换机配置⽂件13 附件⼆：AP配置⽂件151 前⾔构建WLAN⽹络可以采⽤两种⽅式，⼀种是FAT AP模式，也就是我们常说的胖AP，FAT AP不能集中管理，只能⼀台⼀台的配置和管理，对于⽆线覆盖范围有限，AP数⽬较少的情况⽐较合适。
另⼀种⽅式是采⽤⽆线控制器AC加FIT AP（瘦AP）组⽹，采⽤这种⽅式FIT AP不需要配置，所有配置和版本都从AC上下载，⽅便管理和维护；这也说明了FIT AP离开了AC是不能⼯作的，⽽FAT AP是独⽴⼯作的，不需要AC的配合。
⽬前我们在北京运营商⽆线项⽬中采⽤的AP都是双模的，它们可以通过命令⾏切换成FAT AP或FIT AP模式。
由于当前客户订购的设备中没有⽆线控制器，AP仍以FAT AP⽅式开局。
H C WA 瘦AP刷成胖AP教程
直接复制粘帖以下命令，然后保存即可：
sys # port-security enable # wlan service-template 1 crypto ssid XHSD cipher-suite ccmp security-ie rsn service-template enable # wlan service-template 2 crypto ssid XHSD cipher-suite ccmp security-ie rsn service-template enable # interface Vlan-interface1 ip address dhcp-alloc client-identifier mac Vlan-interface1 # interface WLAN-BSS1 port-security port-mode psk port-security tx-key-type 11key port-security preshared-key pass-phrase simple 12345678 # interface WLAN-BSS2 port-security port-mode psk port-security tx-key-type 11key port-security preshared-key pass-phrase simple 12345678 # interface WLAN-Radio1/0/1 service-template 2 interface wlan-bss 2 # interface WLAN-Radio1/0/2 service-template 1 interface wlan-bss 1 #
3、上传 wa4300_fat.bin 至 AP 中：
H C FAT AP 命令行 业务开通配置步骤
H3C-AP 命令行方式配置指导默认SSID：H3C默认用户名：admin默认密码：h3capadmin一、登录AP 的3 种方式：1、通过超级终端登陆①利用AP 自带的串口线，一端笔记本的串口（DB9）一端连接AP 上面的CONSOLE 口②然后在电脑左下角依次“开始”—〉“所有程序”—〉“附件”—〉“通讯”—〉“超级终端”配置如图所示，然后确定。
③在连接界面中多点几次回车看是否已经登录进系统。
2、有线方式Telnet 登陆①②3、无线方式Telnet 登录①②查看无线网络，选择“H3C”的无线网络进行连接③二、命令行方式的AP 配置步骤：说明：（1）、AP 上划分两个VLAN：VLAN X：业务VLAN，所有无线客户端属于该VLAN。
VLAN Y：管理VLAN，用于网管。
（2）、两个SSID：ChinaNet：供客户接入上网使用，无认证无加密进入系统视图➢用随AP提供的Console电缆将电脑的串口与AP的Console口连接，并在电脑中打开超级终端，并连接到串口，连接的参数如下图：➢<H3C> system-view （进入系统视图）➢步骤一：创建业务vlan x和管理vlan y，并配置管理IP地址//以上红色字体为根据当地实际情况进行配置[H3C] vlan x[H3C-vlan x] quit[H3C] vlan y[H3C-vlan y] quit[H3C] interface vlan y[H3C-Vlan-interface y] ip address *.*.*.*//配置AP管理IP，实施时根据实际IP配置[H3C-Vlan-interface y]] quit➢步骤二：将上行以太网口配置为Trunk类型[H3C] interface Ethernet 1/0/1 //进入AP的上联端口[H3C-Ethernet1/0/1] port link-type trunk //配置该端口模式为trunk[H3C-Ethernet1/0/1] port trunk permit vlan all //设置该端口允许所有VLAN通过[H3C-Ethernet1/0/1] quit➢步骤三：创建无线接口[H3C] interface WLAN-BSS 1[H3C-WLAN-BSS1] port access vlan X //此处绑定业务VLAN ID[H3C-WLAN-BSS1] quit➢步骤四：创建无线服务模板（SSID名称为ChinaNet）[H3C] wlan service-template 1 clear //新建一个客户上网的服务模板,并且不要认证[H3C-wlan-st-1] ssid test//SSID名称为test ,根据实际情况设置[H3C-wlan-st-1] authentication-method open-system //无需认证[H3C-wlan-st-1]service-template disable[H3C-wlan-st-1] service-template enable //关闭并重启无线服务模板[H3C-wlan-st-1] quit➢步骤五：在11g射频卡上绑定无线服务模板和无线接口[H3C] interface WLAN-Radio 1/0/2[H3C-WLAN-Radio1/0/2] service-template 1 interface WLAN-BSS 1[H3C-WLAN-Radio1/0/2] channel 11 //（可修改为1,6,11）,如果有几个AP比较临近,则需要修改AP的信道分别为没有相互干扰的1,6,11三个信道,如果各AP距离很远,则没有必要输入该命令.[H3C-WLAN-Radio1/0/2] quit➢步骤六:配置默认路由[H3C] *.*.*.* //（管理IP的网关地址）➢步骤七:保存配置[H3C] save //保存该AP的配置,在提示是否保存时输入Y,可使用默认的配置文件名称startup.cfg三、AP 的其它配置1、配置AP 名称[H3C]sysname gddxgz01 //配置设备名称[gddxgz01]2、配置Telnet 账号[H3C]local-user admin //创建本地帐号admin[H3C-luser-admin]password simple h3capadmin //设置密码为h3capadmin[H3C-luser-admin]service-type telnet //设置服务类型为telnet[H3C-luser-admin]level 3 //设置用户优先级为3[H3C-luser-admin]quit[H3C]user-interface con 0[H3C-ui-console0]quit[H3C]user-interface vty 0 4[H3C-ui-vty0-4]authentication-mode scheme //设置scheme 认证[H3C-ui-vty0-4]quit3、网管基本配置[H3C]snmp-agent[H3C]snmp-agent community read public //根据实际团体参数配置[H3C]snmp-agent community write private //根据实际团体参数配置[H3C]snmp-agent sys-info version all[H3C] snmp-agent target-host trap address udp-domain paramssecurityname gzh3capro//根据实际参数配置----------------------------- END --------------------------------。
H C A 设备调试步骤
H3C-FAT AP业务开通步骤对AP进行调试前应获得以下信息：业务VLAN、管理VLAN、管理IP地址、子网掩码、网关、1、登录设备：将电脑与AP的以太网口使用网线进行连接。
电脑IP地址设置成与AP设备如下：50，并回车，打开如下所示，用户密码验证界面，填入默认用户名:admin 密码:h3capadmin 以及验证码后登录设备。
登录后看到如下页面，可以看到与设备相关的详细信息。
登陆后选择“设备>用户管理”选择“修改用户”选项卡，可以更改登录的用户名及密码，如下图所示:2、VLAN及默认路由配置：在导航栏中选择“网络> VLAN”，单击“新建”按钮，进入新建VLAN的配置页面，如图所示。
填入管理VLAN的ID，单击“确定”。
同上，新建业务VLAN ID，单击“确定”。
配置默认路由，在导航栏中选择“网络>IPv4路由”，选择“创建”选项卡。
如图所示填入各项参数。
单击“应用”。
配置管理IP地址，在导航栏中选择“设备> 接口管理”，单击“新建”。
如图所示填入各项参数。
单击“确定”3、配置无线服务：在导航栏中选择“无线服务> 接入服务”，单击“新建”，如图所示填入各项参数，单击“确定”进入接入服务菜单。
VLAN（Untagged）填入1,3410，更改缺省VLAN为业务VLAN ID（如3410），单击“确定”。
在导航栏中选择“无线服务> 接入服务”，将默认无线服务H3C去使能，并将新建的无线服务ChinaNet使能。
如下面两个图所示。
如需要对信道进行调整，请在导航栏中选择“射频>射频设置”，单击Dot11g对应图标，进入射频设置页面。
4、上行以太网口配置：在导航栏中选择“设备> 接口管理”，单击上行以太网口Ethernet1/0/1（如果AP直接接光纤则为Ethernet1/0/2）对应的图标，进入接口管理界面。
连接类型选择Trunk后单击“确定”。
在导航栏中选择“网络>VLAN”,选择端口，单击Ethernet1/0/1对应的图标。
CommSky FAT AP CLI User Manual
CommSky FAT AP CLI User Manual CommSky Technologies, Inc.1接入方式使用console串口登入设备，插入设备的console口，选择串口波特率为115200；在AP>模式下，输入enable，进入用户视图：AP>enableAP#help 查看enable模式下可执行命令configure terminal 进入配置模式date date [MMDDhhmm[YYYY][.ss]] 配置AP时间debug 开启或者关闭debugexit 退出当前模式进入上一模式factory 恢复出差设置help 帮助提示nms 配置 nms ip/port.reboot 设备重启save 保存运行的配置文件show 查看信息snmp-service 使能SNMP配置systemname 配置系统AP的名称timezone 配置时区，中国+8在AP#模式下，输入configure terminal ，进入配置视图：AP#configure terminalAP(configure)#2配置AP的管理地址①、AP在出厂默认时为DHCP自动获取方式，联入有线网络，即可分配到地址。
通过show running config，可以看出分配得到的地址：AP(configure)#show running configmanagement-vlan 1 AP的管理vlannative-vlan 1 端口默认vlanip dhcp enable LAN地址使能DHCP获取ip address 192.168.20.3 255.255.255.0 可手动配置IP地址ip gateway 192.168.20.1 无线AP网关②、手动静态配置管理地址：AP(configure)#ip address 192.168.20.3 255.255.255.0AP(configure)#ip gateway 192.168.20.1此时完成IP地址的静态修改之后，AP的DHCP状态为disable。
FAT AP的基本配置和高级配置
FAT AP的基本配置和高级配置1.学习的知识(通过该子项目学习，所了解和掌握的知识.)2.项目实施过程FAT的基本配置：(1) 配置无线服务模板# 创建clear类型的服务模板2。
[AP]wlan service-template 2 clear# 设置服务模板2 的SSID为cpp。
[AP-wlan-st-2]ssid cpp# 使能开放式系统认证。
[AP-wlan-st-2]authentication-method open-system# 使能服务模板2。
[AP-wlan-st-2]service-template enable(2) 配置无线口，并划分vlan# 在系统视图下创建编号为2 的WLAN-BSS接口。
[AP]interface WLAN-BSS 2# 配置端口WLAN-BSS 2从属vlan 2。
[AP-WLAN-BSS2] port access vlan 2(3) 在射频口绑定无线服务模板和无线口# 在系统视图下进入WLAN-Radio1/0/2接口视图。
[AP]interface WLAN-Radio 1/0/2# 将服务模板2 与WLAN 射频接口1/0/2上的WLAN BSS接口2 进行关联。
[AP-WLAN-Radio1/0/2]service-template 2 interface WLAN-BSS 2[AP-WLAN-Radio1/0/2]quit（4）设置远程管理VLAN256，对应默认管理IP地址为10.10.1.50/24[AP]interface WLAN-BSS 1# 配置端口WLAN-BSS 1从属vlan 256。
[AP-WLAN-BSS2] port access vlan 256FAT的高级配置：1)无线桥接功能。
通过无线信道连接到另一区域的网络2)上行链路完整检测功能。
当上行端口物理链路DOWN时，AP关闭SSIDWLAN uplink-interface Ethernet 1/0/13)FAT无线访问控制功能二层隔离功能。
H3C+无线接入点设备FAT模式(V5)开局指导_V...
ISSUE 2.1
日期：2008-10-28 杭州华三通信技术有限公司 版权所有，未经授权不得使用与传播
H3C全系列无线产品 全系列无线产品 全系列无线
无线应用
网络管理软件 无线IDS 无线定位 无线客户端
无线控制器系列
WA2200系列 系列FAT AP默认配置情况下包含以下信 系列 默认配置情况下包含以下信 息
默认IP地址为192.168.0.50 默认支持telnet（帐号admin，密码h3capadmin） 默认SSID名称为H3C 默认SSID H3C绑定在11g的射频模块上 默认开启无线客户端二层隔离功能
重要！无线接入点设备 重要！无线接入点设备FAT模式的启动版本文件名固定为 模式的启动版本文件名固定为 wa2200_fat.bin/wa1208_fat.bin，不能以其他名称作为版本文件名！ ，不能以其他名称作为版本文件名！
8
配置步骤（ 配置步骤（1）
步骤一：创建业务 ），并配置管理 步骤一：创建业务vlan（vlan256）和管理 （ ）和管理vlan（vlan 1000），并配置管理 地址 （ ），并配置管理IP地址 [H3C] vlan 256 [H3C-vlan256] quit [H3C] vlan 1000 [H3C-vlan1000] quit [H3C] interface vlan 1000 [H3C-Vlan-interface1000] ip address 10.10.1.50 255.255.255.0 [H3C-Vlan-interface1000] quit 步骤二：将上行以太网口配置为 步骤二：将上行以太网口配置为Trunk类型 类型 [H3C] interface Ethernet 1/0/1 [H3C-Ethernet1/0/1] port link-type trunk [H3C-Ethernet1/0/1] port trunk permit vlan all 步骤三： 步骤三：创建无线接口 [H3C] interface WLAN-BSS 1 [H3C-WLAN-BSS1] port access vlan 256
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

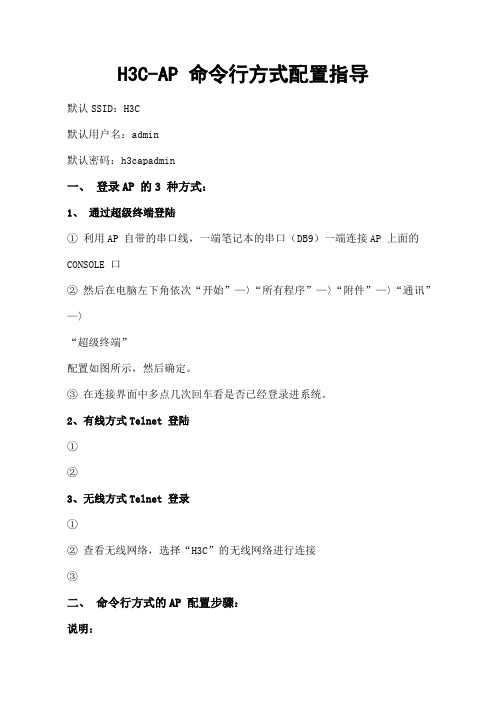

H3C-AP 命令行方式配置指导
默认SSID：H3C
默认用户名：admin
默认密码：h3capadmin
一、登录AP 的3 种方式：
1、通过超级终端登陆
①利用AP 自带的串口线，一端笔记本的串口（DB9）一端连接AP 上面的CONSOLE 口
②然后在电脑左下角依次“开始”—〉“所有程序”—〉“附件”—〉“通讯”—〉
“超级终端”
配置如图所示，然后确定。
③在连接界面中多点几次回车看是否已经登录进系统。
2、有线方式Telnet 登陆
①
②
3、无线方式Telnet 登录
①
②查看无线网络，选择“H3C”的无线网络进行连接
③
二、命令行方式的AP 配置步骤：
说明：
（1）、AP 上划分两个VLAN：
VLAN X：业务VLAN，所有无线客户端属于该VLAN。
VLAN Y：管理VLAN，用于网管。
（2）、两个SSID：
ChinaNet：供客户接入上网使用，无认证无加密
进入系统视图
➢用随AP提供的Console电缆将电脑的串口与AP的Console口连接，并在电脑中打开超级终端，并连接到串口，连接的参数如下图：
➢<H3C> system-view （进入系统视图）
➢步骤一：创建业务vlan x和管理vlan y，并配置管理IP地址//以上红色字体为根据当地实际情况进行配置
[H3C] vlan x
[H3C-vlan x] quit
[H3C] vlan y
[H3C-vlan y] quit
[H3C] interface vlan y
[H3C-Vlan-interface y] ip address *.*.*.*//配置AP管理IP，实施时根据实际IP配置
[H3C-Vlan-interface y]] quit
➢步骤二：将上行以太网口配置为Trunk类型
[H3C] interface Ethernet 1/0/1 //进入AP的上联端口
[H3C-Ethernet1/0/1] port link-type trunk //配置该端口模式为trunk
[H3C-Ethernet1/0/1] port trunk permit vlan all //设置该端口允许所有VLAN通过[H3C-Ethernet1/0/1] quit
➢步骤三：创建无线接口
[H3C] interface WLAN-BSS 1
[H3C-WLAN-BSS1] port access vlan X //此处绑定业务VLAN ID
[H3C-WLAN-BSS1] quit
➢步骤四：创建无线服务模板（SSID名称为ChinaNet）
[H3C] wlan service-template 1 clear //新建一个客户上网的服务模板,并且不要认证
[H3C-wlan-st-1] ssid test//SSID名称为test ,根据实际情况设置
[H3C-wlan-st-1] authentication-method open-system //无需认证
[H3C-wlan-st-1]service-template disable
[H3C-wlan-st-1] service-template enable //关闭并重启无线服务模板
[H3C-wlan-st-1] quit
➢步骤五：在11g射频卡上绑定无线服务模板和无线接口
[H3C] interface WLAN-Radio 1/0/2
[H3C-WLAN-Radio1/0/2] service-template 1 interface WLAN-BSS 1
[H3C-WLAN-Radio1/0/2] channel 11 //（可修改为1,6,11）,如果有几个AP比较临
近,则需要修改AP的信道分别为没有相互干扰的1,6,11三个信道,如果各AP距离很远,则没有必要输入该命令.
[H3C-WLAN-Radio1/0/2] quit
➢步骤六:配置默认路由
[H3C] *.*.*.* //（管理IP的网关地址）
➢步骤七:保存配置
[H3C] save //保存该AP的配置,在提示是否保存时输入Y,可使用默认的配置文件名称startup.cfg
三、AP 的其它配置
1、配置AP 名称
[H3C]sysname gddxgz01 //配置设备名称
[gddxgz01]
2、配置Telnet 账号
[H3C]local-user admin //创建本地帐号admin
[H3C-luser-admin]password simple h3capadmin //设置密码为h3capadmin
[H3C-luser-admin]service-type telnet //设置服务类型为telnet
[H3C-luser-admin]level 3 //设置用户优先级为3
[H3C-luser-admin]quit
[H3C]user-interface con 0
[H3C-ui-console0]quit
[H3C]user-interface vty 0 4
[H3C-ui-vty0-4]authentication-mode scheme //设置scheme 认证
[H3C-ui-vty0-4]quit
3、网管基本配置
[H3C]snmp-agent
[H3C]snmp-agent community read public //根据实际团体参数配置
[H3C]snmp-agent community write private //根据实际团体参数配置
[H3C]snmp-agent sys-info version all
[H3C] snmp-agent target-host trap address udp-domain params
securityname gzh3capro
//根据实际参数配置
----------------------------- END --------------------------------。
