2017年上半年北京电气工程师专业基础：交流电路电压电流关系考试试题
北京2017年电气工程师《基础》：故障录波器试题
北京2017年电气工程师《基础》：故障录波器试题北京2017年电气工程师《基础》：故障录波器试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、并联补偿电容器组中出现电容器内部故障及其引出线的短路现象，宜对每台电容器分别装设专用的熔断器。
熔丝的额定电流可为电容器额定电流的__倍。
A．1.0～1.5．B．1.5～2.0C．1.0～2.0D．1.35～2.02、故障情况下的电击保护可称为__。
A．绝缘保护B．距离保护C．直接接触保护D．间接接触保护3、已知有完全相同的长100km的双回线路，其每回线路每公里的对地电纳为2.80+10-6S/km，则该双回线的等值电纳的一半为（）S。
A．2.80×10-4B．5.6×10-4C．1.4×10-4D．2.0×10-44、电路如题2-14图所示，若输入电压ui1=ui2=0时，Uo=Uc1-Uc2＜0，要使Uo=0，应该（）。
A．减少ReB．增加ReC．向左移动Rp的滑动端D．向右移动Rp的滑动端5、通信网络设计系统的甲级与乙级设计标准指出：电缆宜由__路由进入建筑物。
A．一个B．两个C．两个不同D．三个不同6、在正常运行情况下，当电压互感器二次回路断线或其它故障能使保护装置误动作时，__装设断线闭锁装置；当保护装置不致误动作时，应装设电压回路断线信号装置。
A．应B．可C．必须D．宜7、由建筑物外引入的配电线路，应在室内靠近进线点处装设__。
A．保护电器B．隔离电器C．计量仪器D．熔断器8、内桥形式的主接线适用于：A．出线线路较长，主变压器操作较少的电厂B．出线线路较长，主变压器操作较多的电厂C．出线线路较短，主变压器操作较多的电厂D．出线线路较短，主变压器操作较少的电厂9、10、微分方程y"+ay'2=0满足条件y|x=0=0，y'|x=0=-1的特解是：（）。
北京2017年上半年电气工程师供配电：防雷考试试卷
北京2017年上半年电气工程师供配电：防雷考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、采用人工补偿后，最大计算负荷时的功率因数应在__以上。
A．0.8B．0.85C．0.9D．0.952、电缆井应独立设置，其井壁应为耐火极限不低于1.00h的不燃烧体，井壁上的检查门应采用__。
A．甲级防火门B．乙级防火门C．丙级防火门D．戊级防火门3、铅酸蓄电池单个蓄电池充电末期电压可达__V。
A．2.5B．2.6C．2.7D．2.84、暂缺5、环境电磁波容许辐射强度二级标准为中间区，在此区内可建造__。
A．居民住宅B．学较C．机关D．医院和疗养院6、作为一级负荷供电的低压配电系统，应简单可靠，尽量减少配电级数。
一般情况下，配电级数不应超过__级。
A．四B．三C．二D．五7、库房、室外道路等场所光源一般显色指数(Ra)为__。
A．Ra＜40B．Ra≥80C．80＞Ra≥60D．60＞na≥408、__的场所，不宜选用离子感烟探测器。
A．气流速度大于10m/sB．气流速度大于8m/sC．气流速度大于5m/sD．气流速度大于3m/s9、d点总的短路全电流最大有效值Ich为__。
A．9.38kAB．10.4kAC．13.32kAD．4.49kA10、35kV与10kV同杆塔共架的线路，不同电压等级导线间的垂直距离不应小于__。
A．1mB．1.5mC．2.0mD．2.5m11、电动机调速系统的__是指在动态扰动下，实际值从开始波动到恢复至偏差带±δ%、且不再超出偏差带的时间。
A．调节时间B．响应时间C．动态调节时间D．跳变时间12、如上题所述，电机的最大转矩（）。
A．不变B．变大C．Tm降至额定电压时的81%D．Tm降至额定电压时的90%13、用电设备容量在250kW或需用变压器容量在__以上者应以高压方式供电。
A．160kV AB．200kV AC．100kV AD．250kV A14、UPS不间断电源适用于中断供电时间为__级的电力负荷。
北京电工考试试题及答案
北京电工考试试题及答案一、单选题（每题2分，共10题）1. 电工操作中，以下哪种工具是用于测量电压的？A. 万用表B. 钳形电流表C. 绝缘电阻表D. 电能表答案：A2. 电路中电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B3. 交流电的频率是50Hz，其周期是多少秒？A. 0.02秒B. 0.1秒C. 0.2秒D. 0.5秒答案：A4. 以下哪种材料是导体？A. 橡胶B. 玻璃C. 铜D. 陶瓷答案：C5. 电路中电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A6. 以下哪种保险丝是用于过载保护的？A. 玻璃保险丝B. 陶瓷保险丝C. 金属保险丝D. 塑料保险丝答案：A7. 以下哪种电线是用于高压输电的？A. 铜线B. 铝线C. 钢芯铝绞线D. 塑料绝缘线答案：C8. 电工操作中，以下哪种工具是用于测量电流的？A. 万用表B. 钳形电流表C. 绝缘电阻表D. 电能表答案：B9. 交流电的有效值与最大值的关系是：A. 相等B. 有效值是最大值的1/√2倍C. 有效值是最大值的√2倍D. 有效值是最大值的2倍答案：B10. 以下哪种材料是绝缘体？A. 橡胶B. 玻璃C. 铜D. 陶瓷答案：A二、多选题（每题3分，共5题）1. 以下哪些设备是电工常用的测量工具？A. 万用表B. 钳形电流表C. 绝缘电阻表D. 电能表答案：ABC2. 以下哪些因素会影响电路中的电流？A. 电压B. 电阻C. 电感D. 电容答案：ABCD3. 以下哪些材料是半导体？A. 硅B. 锗C. 铜D. 银答案：AB4. 以下哪些是电工操作中必须遵守的安全规定？A. 穿戴绝缘手套B. 使用绝缘工具C. 操作前检查设备D. 操作时不戴安全帽答案：ABC5. 以下哪些是电气火灾的主要原因？A. 过载B. 短路C. 设备老化D. 操作不当答案：ABCD三、判断题（每题1分，共5题）1. 电工操作中，可以用手直接接触裸露的电线。
2017年电气工程师基础知识加强试题

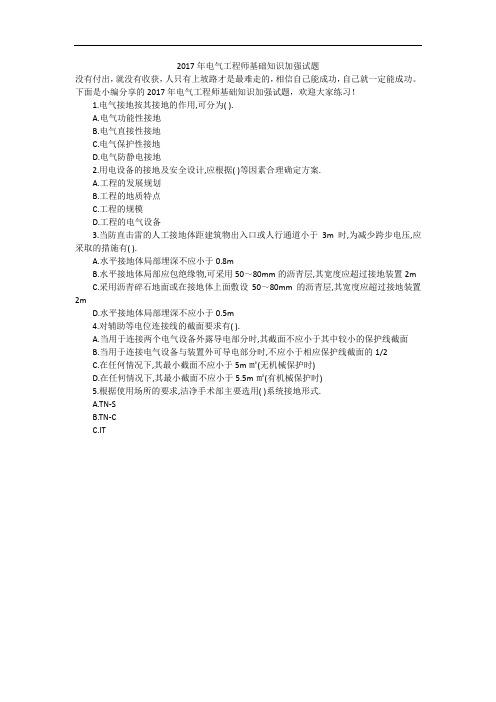

2017年电气工程师基础知识加强试题
没有付出，就没有收获，人只有上坡路才是最难走的，相信自己能成功，自己就一定能成功。
下面是小编分享的2017年电气工程师基础知识加强试题，欢迎大家练习！
1.电气接地按其接地的作用,可分为( ).
A.电气功能性接地
B.电气直接性接地
C.电气保护性接地
D.电气防静电接地
2.用电设备的接地及安全设计,应根据( )等因素合理确定方案.
A.工程的发展规划
B.工程的地质特点
C.工程的规模
D.工程的电气设备
3.当防直击雷的人工接地体距建筑物出入口或人行通道小于3m时,为减少跨步电压,应采取的措施有( ).
A.水平接地体局部埋深不应小于0.8m
B.水平接地体局部应包绝缘物,可采用50～80mm的沥青层,其宽度应超过接地装置2m
C.采用沥青碎石地面或在接地体上面敷设50～80mm的沥青层,其宽度应超过接地装置2m
D.水平接地体局部埋深不应小于0.5m
4.对辅助等电位连接线的截面要求有( ).
A.当用于连接两个电气设备外露导电部分时,其截面不应小于其中较小的保护线截面
B.当用于连接电气设备与装置外可导电部分时,不应小于相应保护线截面的1/2
C.在任何情况下,其最小截面不应小于5m㎡(无机械保护时)
D.在任何情况下,其最小截面不应小于5.5m㎡(有机械保护时)
5.根据使用场所的要求,洁净手术部主要选用( )系统接地形式.
A.TN-S
B.TN-C
C.IT。
电气工程师考试题库及答案
电气工程师考试题库及答案一、选择题1. 以下哪项是交流电路中的有功功率？A. 视在功率B. 无功功率C. 有功功率D. 额定功率答案：C2. 下列哪种设备主要用于将交流电能转换成直流电能？A. 变压器B. 电动机C. 整流器D. 发电机答案：C3. 以下哪个单位表示电流？A. 伏特B. 欧姆C. 安培D. 瓦特答案：C4. 在RLC串联电路中，当ωL=ωC时，电路呈什么性质？A. 电阻性B. 电容性C. 电感性D. 阻抗性答案：D5. 以下哪种设备主要用于提高电压？A. 升压变压器B. 降压变压器C. 电流互感器D. 电压互感器答案：A二、填空题6. 在交流电路中，电压和电流的相位差为__________。
答案：90°7. 电阻、电容和电感元件串联的交流电路中，总阻抗的模为__________。
答案：R² + (XL - XC)²8. 电力系统中的三相交流电，其相电压与线电压的关系为__________。
答案：相电压= √3 × 线电压9. 二极管的主要特性是__________。
答案：单向导电性10. 下列哪个设备属于电力电子装置？A. 电动机B. 变频器C. 电流互感器D. 电压互感器答案：B三、判断题11. 交流电路中的有功功率等于视在功率乘以功率因数。
（）答案：正确12. 电力系统中的三相交流电，相电压与线电压的关系为相电压等于线电压的根号3倍。
（）答案：错误13. 二极管在正向导通时，正向电压与正向电流呈线性关系。
（）答案：错误14. 变压器的一次侧与二次侧电压比等于匝数比。
（）答案：正确15. 电力系统中的负载，其有功功率与无功功率之和等于视在功率。
（）答案：正确四、计算题16. 已知某交流电路的电压为220V，电流为10A，功率因数为0.8，求该电路的有功功率、无功功率和视在功率。
答案：有功功率P = 220V × 10A × 0.8 = 1760W无功功率Q = 220V × 10A × √(1 - 0.8²) = 924W视在功率S = √(P² + Q²) = √(1760² + 924²) = 2046.2W17. 已知某RLC串联电路的电阻R=10Ω，电感L=0.1H，电容C=10μF，求该电路在ω=100rad/s时的阻抗模。
2017年电气工程师基础知识加强练习试题

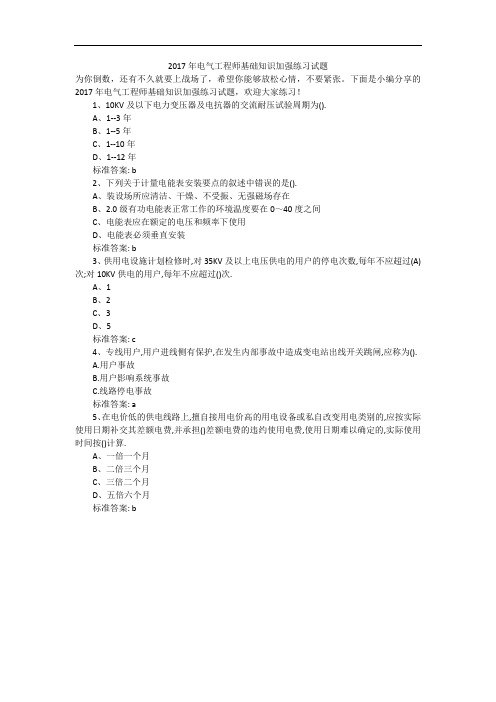

2017年电气工程师基础知识加强练习试题
为你倒数，还有不久就要上战场了，希望你能够放松心情，不要紧张。
下面是小编分享的2017年电气工程师基础知识加强练习试题，欢迎大家练习！
1、10KV及以下电力变压器及电抗器的交流耐压试验周期为().
A、1--3年
B、1--5年
C、1--10年
D、1--12年
标准答案: b
2、下列关于计量电能表安装要点的叙述中错误的是().
A、装设场所应清洁、干燥、不受振、无强磁场存在
B、2.0级有功电能表正常工作的环境温度要在0～40度之间
C、电能表应在额定的电压和频率下使用
D、电能表必须垂直安装
标准答案: b
3、供用电设施计划检修时,对35KV及以上电压供电的用户的停电次数,每年不应超过(A)次;对10KV供电的用户,每年不应超过()次.
A、1
B、2
C、3
D、5
标准答案: c
4、专线用户,用户进线侧有保护,在发生内部事故中造成变电站出线开关跳闸,应称为().
A.用户事故
B.用户影响系统事故
C.线路停电事故
标准答案: a
5、在电价低的供电线路上,擅自接用电价高的用电设备或私自改变用电类别的,应按实际使用日期补交其差额电费,并承担()差额电费的违约使用电费,使用日期难以确定的,实际使用时间按()计算.
A、一倍一个月
B、二倍三个月
C、三倍二个月
D、五倍六个月
标准答案: b。
电气工程师考试试题及答案
电气工程师考试试题及答案一、选择题（每题2分，共20分）1. 在交流电路中，以下哪种元件不会产生能量损耗？A. 电阻B. 电容C. 电感D. 变压器答案：B2. 欧姆定律描述了电压、电流和电阻之间的关系，其表达式为？A. V = IRB. I = RVC. R = VID. V = RI答案：A3. 以下哪种材料不适合用作电缆的绝缘层？A. 聚氯乙烯（PVC）B. 橡胶C. 石棉D. 铜答案：D4. 交流电的表达式为正弦波形，其周期和频率的关系是？A. 周期是频率的两倍B. 频率是周期的一半C. 周期和频率相等D. 频率是周期的倒数答案：D5. 在三相电系统中，相电压与线电压的关系是？A. 相电压等于线电压B. 相电压等于线电压的√3倍C. 线电压等于相电压的√3倍D. 相电压和线电压没有关系答案：C6. 电流的单位是安培（Ampere），电压的单位是伏特（Volt），那么功率的单位是？A. 瓦特（Watt）B. 牛顿（Newton）C. 焦耳（Joule）D. 特斯拉（Tesla）答案：A7. 电路中的“接地”通常是为了？A. 完成电路B. 保护设备C. 稳定电压D. 增加电流答案：B8. 以下哪种不是电磁波的应用？A. 无线电通信B. 微波炉加热C. 光纤通信D. 声波清洗答案：D9. 变压器的基本原理是？A. 电磁感应B. 静电感应C. 光电效应D. 霍尔效应答案：A10. 在数字电路中，逻辑“与”门的输出只有在所有输入都为高电平时才为高电平，这是哪种逻辑？A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A二、填空题（每题2分，共20分）11. 在电路中，电阻的单位是______，用符号______表示。
答案：欧姆；Ω12. 交流电的有效值是其最大值的______/√2。
答案：113. 电流通过导体时产生的热量与______、______和______成正比。
答案：电流的平方；导体的电阻；时间14. 直流电机的工作原理是基于______效应。
注册电气工程师专业基础发输变电专业真题2017年_真题(含答案与解析)-交互
注册电气工程师专业基础发输变电专业真题2017年(总分120, 做题时间180分钟)单项选择题(每题的备选项中只有1个最符合题意)1. 如下电路中，t＜2s，电流为2A，方向由a流向b；t＞2s，电流3A方向由b流向a，参考方向如图所示，则I(t)为______•**(t)=2A，t＜2s；I(t)=3A，t＞2s•**(t)=2A，t＜2s；I(t)=-3A，t＞2s•**(t)=-2A，t＜3s；I(t)=3A，t＞2s**(t)=-2A，t＜2s；I(t)=-3A，t＞2sSSS_SINGLE_SELAABBCCDD分值: 2答案:B如图所示，电流参考方向为a流向b，当电流方向和参考方向一致时，电流为正；方向相反时，电流为负．故I(t)=2A，t＜2s；I(t)=-3A，t＞2s．为______2. 图示电路中，电流i1• A.-1A•**•****SSS_SINGLE_SELAABBCCDD分值: 2答案:A如下图所示，根据基尔霍夫电流定律，在节点A处可得：i1+8=i2+3，在节点B处可得：i2=1+3=4A，则i1=-1A．3. 图示电路的最简等效电路为______A．B．C．D．SSS_SINGLE_SELAABBCCDD分值: 2答案:C根据电流源和电压源的等效变换，可将题中电路等效为下图：由图(1)可得端口间的开路电压为：Uab=100V，将电压源置零后，得端口内的等效电阻为：Req=5Ω，因此可得等效电路为图(2)所示．4. 图示一端口电路的等效电阻是______•**/3Ω•**/13Ω•**/11Ω**/28ΩSSS_SINGLE_SELAABBCCDD分值: 2答案:B将原电路图变换，可化为下图所示的电路，根据Y形电阻和Δ形电阻互换公式，可求出：．因此，等效电阻为：Req =R1+[(R2+1)//(R3+6)]=5. 用回路电流法求解图示电路的电流I，最少需要列______KVL方程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2017年上半年北京电气工程师专业基础：交流电路电压电
流关系考试试题
一、单项选择题（共25题，每题2分，每题的备选项中，只有1个事最符合题意）1、变压器的电压调整是用分接开关切换变压器的分接头，从而改变变压器变比
来实现的，其中有载调压的调整范围可达__。A．10%B．30%C．50%D．70%2、
3、10kV或6kV固定式配电装置的出线侧，在架空出线回路或有反馈可能的电
缆出线回路中，应装设线路__。A．熔断器
B．隔离开关
C．断路器
D．带熔断器的负荷开关
4、二类高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自
动报警、自动灭火系统、应急照明、疏散指示标志等消防用电，应按__要求供电。A．一级负荷中特别重要负荷
B．一级负荷
C．二级负荷
D．三级负荷
5、建筑高度超过100m的高层建筑，除面积小于__的厕所、卫生间外，均应设
火灾自动报警系统。A．3.0m2B．5.0m2C．8.0m2D．10.0m26、无功补偿的投切方式，在__情况下，宜装设无功自动补偿装置。
A．避免过补偿，装设无功自动补偿装置在经济上合理时
B．补偿低压基本无功功率的电容器组
C．常年稳定的无功功率
D．经常投入运行的变压器或配、变电所内投切次数较少的高压电动机及电容
器组7、变压器过电流保护的灵敏系数最小应该等于__。
A．1.25B．1.5C．1.75D．2.08、己知xy=kz（k为正常数），则等于：（）.A．1B．-1C．kD．
9、设β1，β2是线性方程组Ax=b的两个不同的解，α1、α2是导出组Ax=0的基础解系，k1、k2是任意常数，则Ax=b的通解是：().A.AB.BC.CD.D10、假设图示三个受压结构失稳时临界压力分别为，比较三看的大小，则：().A.AB.BC.CD.D11、笼型电动机和同步电动机选择起动方式时，如条件允许优先采用的起动方式
为__。A．转子串频敏变阻器起动
B．星—三角起动
C．全压起动
D．变频起动
12、如试题3-14图所示，一半球接地体的接地电阻R=53Ω，土壤的电导率γ
=0.01S/m，该半球接地体的半径a为（）。
A．0.601mB．0.150mC．1.20mD．0.300m13、在TN-C-S系统中，保护线和中性线从分开点起__再相互相联接。
A．不允许
B．可以
C．应
D．不宜
14、电磁传播过程中的波反射是因为下列哪种原因引起的（）
A.波阻抗变化
B.波速的变化
C.传播距离
D.传播煤质的变化
15、应急电源与正常电源之间__采取防止并列运行的措施。
A．应
B．必须
C．宜
D．要
16、电压等级为__及以下的变电所、配电所，不宜设置在有火灾危险区域的正上面或正下面。A．110kVB．380kVC．35kVD．10kV17、一放大电路如图所示，当逐渐增大输入电压u1的幅度时，输出电压uo波形
首先出现顶部被削尖的现象，为了消除这种失真应：（）.A．减小RCB．减小RBC．减小VCCD．换用β小的管子
18、IT系统的配电线路中，当发生第一次接地故障时应由绝缘监视器发出音响
或灯光信号，其动作电流应符合__要求。A．RAId＞50VB．RAId≤50VC．RAId＞80VD．RAId≤80V注：RA——外露可导电部分的接地电阻(Ω)；Id——相线和外
露可导电部分间第一次短路故障电流(。19、下列场所中，__应按二级负荷要求供电。
A．大型金融中心(银行)防盗报警系统
B．中型百货商店(场)营业厅照明
C．大型百货商店(场)经营管理用电子计算机系统
D．重要图书馆(藏书上百万册)检索用电子计算机
20、下列结论中，错误的是：（）.A.AB.BC.CD.D21、直流屏和充电装置屏宜采用柜式加强型结构，其防护等级不低于__。
A．IP10B．IP01．
C．IP20D．IP0222、标称电压超过交流25V(均方根值)容易被触及的裸带电体必须设置遮护物或
外罩．其防护等级不应低于《外壳防护等级分类》(GB4208—84)的__。A．IP1X级
B．IPX1级
C．IP2X级
D．IPX2级
23、桑那浴室按电击危险程度划分为__区。
A．三个
B．四个
C．五个
D．六个24、__的说法是错误的。
A．(A)人的两脚着地点之间的电位差称为跨步电压
B．(B)人所站立的地点与接地设备之间的电位差称为接触电压
C．(C)接地点处的电位与接地电流的比值定义为该点的接地电阻
D．(D)在有电流流入接地点时，该点的电位与大地的任何一点保持等电位
25、当—类防雷建筑高于__时，应采取防侧击雷的措施。
A．20mB．30mC．45mD．60m二、多项选择题（共25题，每题2分，每题的备选项中，有2个或2个以上符合题意，至少有1个错项。错选，本题不得分；少选，所选的每个选项得0.5分）1、在下列情形中导体可以不设伸缩接头的有__。
A．硬母线与主变压器端子连接处
B．支持基础不均匀下沉
C．硬母线长度不超30mD．在地震基本烈度超过7度地区
2、月平均电量__kW·h及以上的电力用户电能计量应采用0.5级的有功电能表。
A．0.5×106B．1×106C．2×106D．5×1063、电路如题2-6网所示，已知晶体管的饱和压降UCES=0.3V，Re=RL=2kΩ，
静态工作点ICQ=2mA，UCEQ=6V。该电路最大不失真输出正弦电压的幅值为（）。A．6VB．5.7VC．6.6VD．2V4、饭店、旅馆、教学楼，宜选用__探测器。
A．感温
B．感烟
C．感光
D．火焰
5、
6、__以上高温场所，应按经受高温及其持续时间和绝缘类型要求，选用耐热聚
氯乙烯、普通交联聚乙烯、辐照式交联聚乙烯或乙丙橡皮绝缘等适合的耐热型电缆。A．50℃
B．60℃
C．70℃
D．90℃
7、需要两回路电源线路的用电单位，__采用同级电压供电。
A．不应B．宜
C．应
D．不宜
8、高层建筑两个安全出口之间的距离不应小于__。
A．4mB．5mC．6mD．10m9、电力系统的频率偏差是指__。
A．实际值与标称值之差
B．实际fmax与实际fmiN之差与标称值fN的百分率
C．实际值fmax与实际fmiN之差
D．实际值与标称值之差与标称值的百分率
10、根据热稳定条件，未考虑腐蚀时，接地装置接地极的截面面积不宜小于连接
至该接地装置的接地线截面面积的__。A．50%B．60%C．75%D．80%11、在火灾危险区域21区，固定安装的照明灯具，其防护结构为__。
A．IP2XB．IP5XC．IP44D．IP2112、波长约在__范围的辐射波能使人眼里产生光的感觉。
A．＞780nmB．＜380nmC．570～780nmD．380～760nm13、燃烧的必要条件是__。
A．温度
B．湿度
C．氧化剂
D．可燃物
E．未受抑制的链式反应
14、裸导体长期工作允许温度大约为（）℃。
A．100B．80C．70D．6015、防直击雷的避雷带网格尺寸小于或等于6m×4m属于__类防雷建筑物。
A．一
B．二
C．三
