传感器接口电路 (2)
2024版《智能传感器》PPT课件
数据融合与校准策略
多传感器数据融合
将来自多个传感器的数据进行融 合处理，以提高测量精度和可靠 性。常用的数据融合方法包括加
权平均、卡尔曼滤波等。
传感器校准
对传感器的输出进行校准，以消除 传感器本身的误差。常用的校准方 法包括零点校准、量程校准等。
环境因素补偿
考虑环境因素对传感器输出的影响， 如温度、湿度等，对传感器输出进 行补偿，以提高测量精度。
政策法规环境分析
政策支持
各国政府纷纷出台相关政策，支持智能传感器产业的发展，包括 财政补贴、税收优惠、研发支持等。
法规标准
为了保障智能传感器的质量和安全，各国纷纷制定相关法规和标准， 规范市场秩序，推动产业健康发展。
国际贸易环境
随着全球经济一体化的深入发展，智能传感器产业面临更加开放的 国际贸易环境，同时也面临着更加激烈的国际竞争。
网络通信实现方法
嵌入式系统网络通信实现
通过嵌入式系统中的网络接口模块 和相应的网络通信协议栈实现智能
传感器之间的网络通信。
自定义网络通信实现
借助物联网平台提供的网络通信功 能，实现智能传感器与物联网平台
之间的数据交互和远程控制。
物联网平台网络通信实现
通过云平台提供的API接口和网络 通信服务，实现智能传感器与云平 台之间的数据交互和协同处理。
《智能传感器》PPT课件
contents
目录
• 智能传感器概述 • 智能传感器工作原理与分类 • 智能传感器信号处理技术 • 智能传感器接口电路设计与实践 • 智能传感器网络通信协议及实现 • 智能传感器性能指标评估方法 • 智能传感器应用案例分析 • 智能传感器未来发展趋势预测
01
智能传感器概述
传感器的典型组成
传感器的典型组成
传感器的典型组成包括：
1. 传感元件（Sensor Element）：用于将被测量的物理量转变
为电信号的元件，常见的传感元件包括光敏元件、压力传感器、温度传感器等。
2. 信号处理电路（Signal Processing Circuit）：用于对传感元
件输出的电信号进行放大、滤波、线性化等处理，以提高信号质量和准确度。
3. 连接电缆（Connection Cable）：连接传感元件和信号处理
电路，将传感元件采集到的电信号传输到信号处理电路。
4. 接口电路（Interface Circuit）：将信号处理电路处理后的电
信号转换为适合外部设备的信号输出，如模拟信号、数字信号或通信接口。
5. 外壳（Housing）：将传感器元件、信号处理电路、连接电
缆等封装在一起，起到保护传感器免受外部环境影响的作用。
6. 供电电路（Power Supply Circuit）：为传感器提供电源，保
证传感器能正常工作。
7. 校准装置（Calibration Device）：用于校准传感器的输出信号，提高传感器的准确性和稳定性。
以上是传感器的典型组成，不同类型的传感器在组成上可能会有所不同，适当调整和组合这些组成部分可满足不同传感器的需求。
传感器——光照度检测原理分析
GL7516工作原理
光敏电阻的工作原理是基于内光电效应。在半导体光敏材料 两端装上电极引线，将其封装在带有透明窗的管壳里就构成 光敏电阻，为了增加灵敏度，两电极常做成梳状。用于制造 光敏电阻的材料主要是金属的硫化物、硒化物和碲化物等半 导体。通常采用涂敷、喷涂、烧结等方法在绝缘衬底上制作 很薄的光敏电阻体及梳状欧姆电极，接出引线，封装在具有 透光镜的密封壳体内，以免受潮影响其灵敏度。入射光消失 后，由光子激发产生的电子—空穴对将复合，光敏电阻的阻 值也就恢复原值。在光敏电阻两端的金属电极加上电压，其 中便有电流通过，受到一定波长的光线照射时，电流就会随 光强的增大而变大，从而实现光电转换。
光照度检测原理分析
----------以GL7516为例
光照度
光照度，即通常所说的勒克司度（lux），表
示被摄主体表面单位面积上受到的光通量。1 勒克司相当于1流明/平方米，即被摄主体每平 方米的面积上，受距离一米、发光强度为1烛 光的光源，垂直照射的光通量。
光照传感器
用途：用于检测光照强度，简称照度，工作原 理是将光照强度值转为电压值。 原理：采用GL7516光敏电阻进行光照强度的检 测。光敏电阻式一种半导体材料制成的电阻， 其电导率随着光照度的变化而变化。利用这一 特性可以制成不同形状和受光面积的光敏电阻。 GL7516就是其中的一种，光越强阻值越大。光 敏电阻广泛应用于玩具、灯具、照相机等行业。
光照传感器的接口电路如下图所示。通过 CC2530的AD口，采集光照传感器和固定电阻分 压后的电压值，从而感知光照传感器随光强变 化的情况。
CC2530AD转化器原理
我们经常遇到的物理参数，如电流、电压、温 度、压力、速度……电量或非电量都是模拟量。 模拟量的大小是连续分布的，且经常也是时间 上的连续函数。因此要将模拟量转换成数字信 号需经采样——>量化——>编码三个基本过程 （数字化过程）。

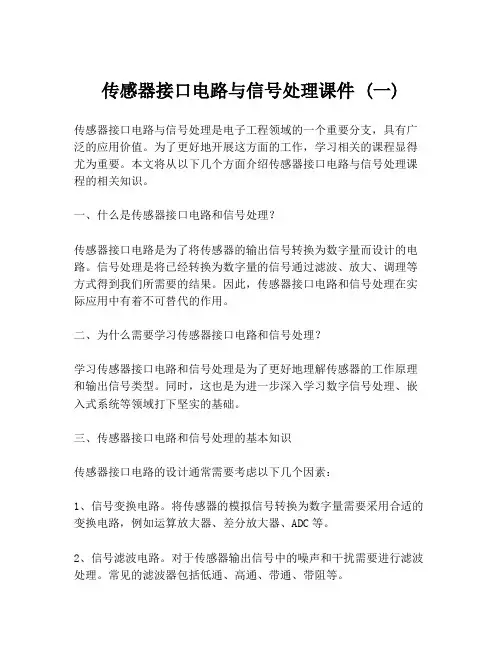

传感器接口电路与信号处理课件 (一)
传感器接口电路与信号处理课件 (一)传感器接口电路与信号处理是电子工程领域的一个重要分支，具有广泛的应用价值。
为了更好地开展这方面的工作，学习相关的课程显得尤为重要。
本文将从以下几个方面介绍传感器接口电路与信号处理课程的相关知识。
一、什么是传感器接口电路和信号处理？传感器接口电路是为了将传感器的输出信号转换为数字量而设计的电路。
信号处理是将已经转换为数字量的信号通过滤波、放大、调理等方式得到我们所需要的结果。
因此，传感器接口电路和信号处理在实际应用中有着不可替代的作用。
二、为什么需要学习传感器接口电路和信号处理？学习传感器接口电路和信号处理是为了更好地理解传感器的工作原理和输出信号类型。
同时，这也是为进一步深入学习数字信号处理、嵌入式系统等领域打下坚实的基础。
三、传感器接口电路和信号处理的基本知识传感器接口电路的设计通常需要考虑以下几个因素：1、信号变换电路。
将传感器的模拟信号转换为数字量需要采用合适的变换电路，例如运算放大器、差分放大器、ADC等。
2、信号滤波电路。
对于传感器输出信号中的噪声和干扰需要进行滤波处理。
常见的滤波器包括低通、高通、带通、带阻等。
3、信号放大电路。
对于传感器输出电压信号过小需要进行放大处理，以达到适当的量程范围。
信号处理的主要内容包括以下几个方面：1、数字滤波。
数字滤波可以通过FIR、IIR等算法实现，能够对信号进行复杂的滤波处理。
2、信号放大。
信号放大可以采用运算放大器等电路实现，可以对信号进行微小的放大操作。
3、信号采样。
数字信号是通过将模拟信号进行采样得到的，采样的频率和采样精度会影响到数字信号的质量和准确度。
四、如何进行传感器接口电路和信号处理的设计？进行传感器接口电路和信号处理的设计时需要考虑以下几个步骤：1、确定传感器的工作原理和输出电压范围。
2、设计适当的变换电路，将模拟信号转换为数字量。
3、设计滤波电路、放大电路等，对数字信号进行处理和优化。
4、采用单片机等系统，对数字信号进行处理和控制。
传感器应用技术复习选择题
传感器应用技术复习选择题传感器能感知的输人量越小，说明（）。
A.线性度越好B.迟越小C.重复性越好D.分辨率越高(正确答案)在传感器的分类中，按输人量来分，免疫传感器属于（）。
A.物理传感器B.化学传感器C.生物传感器(正确答案)D.数字传感器传感器的输出对随时间变化的输入量的响应称为传感器的（）。
A.动态响应(正确答案)B.线性度C.重复性D.稳定性下列选项中，主要完成传感器输出信号处理的是（）。
A.传感器接口电路B.信号转换电路(正确答案)C.放大器D.编码器属于传感器动态特性指标的是（）。
A.重复性B.固有频率(正确答案)C.灵敏度D.漂移传感器的主要功能是（）。
A.检测和转换(正确答案)B.滤波和放大C.调制和解调D.传输和显示传感器应具有比较高的（）尽量减少从外界引入的干扰信号。
A.灵敏度B.信噪比(正确答案)C.稳定性D.线性范围精度较高的传感器都需要定期校准，一般每（）校准一次。
A.1～2个月B.3～6个月(正确答案)C.1年D.2年基于外光电效应工作的器件有（）。
A.光电管(正确答案)B.光电池C.光敏电阻D.光电倍增管光电感器的基本理物质的（）。
A.压电效应B.光电效应(正确答案)C.磁电效应D.热电效应红外辐射是由物体内部分子运动产生的，这类运动和物体的（）有关。
A.密度B.温度(正确答案)C.质量D.体积热释电型红外线传感器工作时，当辐射到热释电件上的红外线忽强忽弱，使两个热释电元件的温度变化不一致时，就会有（）输出。
A.直流电压B.交变电压C.直流电流D.交变电流(正确答案)下列选项中，不属于量子型红外线传感器的是（）。
A.光电导式传感器B.光生伏特效应式传感器C.光磁电式传感器D.热释电式传感器(正确答案)红外线遥控的接收装置不包括（）。
A.光滤波器B.编码调制放大电路C.光敏二极管D.微处理器(正确答案)光纤通信中，与射光纤耦合的光元件（）。
A.光敏电阻B.光敏三极管C.光敏二极管(正确答案)D.光电池电涡流接近开关可以利用电涡流原理检测出（）的靠近程度。
什么是电路中的信号调理
什么是电路中的信号调理电路中的信号调理（Signal Conditioning），是指对输入的原始信号进行处理和调整，使其适应于目标设备或系统的工作要求。
在电子领域中，信号调理是实现电路或系统中准确、稳定地传输和处理信号的重要环节。
一、信号调理的作用信号调理在电路和系统中扮演着至关重要的角色。
其主要作用包括：1. 放大信号：通过信号调理可以放大输入信号的幅度，以提高其强度和可靠性。
在许多应用中，输入信号往往非常微弱，需要经过放大才能达到目标设备的工作范围。
2. 滤波：信号调理可以去除输入信号中的噪音和干扰，提高信号的纯度和稳定性。
滤波器的使用可以选择性地通过特定频率范围的信号，同时阻止其他频率范围的信号。
3. 线性化：对于非线性信号，信号调理可以通过一定的算法或函数将其转换为线性信号，简化信号的处理和分析过程，提高系统的准确性和可靠性。
4. 偏置和校准：信号调理可以对输入信号进行偏置和校准，使其适应目标设备或系统的工作要求。
通过对信号的偏置和校准，可以消除由于传感器不精确或环境变化等因素引起的误差。
5. 传输和接口：信号调理可以将信号从一个设备传输到另一个设备，或将信号与其他设备进行接口连接。
适当的信号调理可以确保信号的传输质量和可靠性，同时避免信号在传输过程中的降噪和衰减。
二、常见的信号调理技术1. 放大器：放大器是最常见的信号调理元件之一，可用于增加信号的幅度。
根据应用的需要，可以选择不同类型的放大器，如运算放大器（Operational Amplifier）和差分放大器（Differential Amplifier）等。
2. 滤波器：滤波器用于去除输入信号中的噪音和干扰。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
3. 数字转模拟转换器（DAC）和模拟转数字转换器（ADC）：DAC 和ADC用于模拟信号和数字信号之间的转换。
DAC将数字信号转换为模拟信号，而ADC则将模拟信号转换为数字信号。
机械手控制电路
机械手控制电路1. 引言机械手是一种可以模拟人的手臂动作和手指操作的机器。
它由电动机、传感器和控制电路组成。
机械手控制电路是机械手的核心组成部分，它负责接收外部输入信号，并通过控制电动机的转动以实现机械手的动作。
本文将介绍机械手控制电路的基本原理和设计要点。
首先，我们将讨论机械手的控制电路的主要功能和作用。
然后，我们将详细介绍机械手控制电路所使用的常见元件和电路结构。
最后，我们将讨论机械手控制电路的实现和常见问题。
2. 机械手控制电路的功能与作用机械手控制电路的主要功能是接收来自外部的指令信号，并将其转化为相应的机械手动作。
它起到控制机械手运动的作用，使机械手能够完成预先设定的动作和操作。
机械手控制电路通常与传感器配合使用，可以接收来自传感器的反馈信号，实现对机械手动作的闭环控制。
通过传感器的检测，机械手可以感知外部环境和物体的位置，实现更精确的操作。
3. 机械手控制电路的基本元件3.1 电动机驱动机械手通常由多个电动机驱动，用于控制手臂的运动。
电动机驱动电路可以采用直流电机驱动或步进电机驱动。
直流电机驱动电路通常采用H桥电路来实现正反转控制，步进电机驱动电路则采用脉冲信号控制。
3.2 传感器接口电路传感器接口电路用于接收来自传感器的模拟或数字信号，并将其转化为控制电路所需的电平。
常见的传感器包括位置传感器、力传感器和触摸传感器等。
传感器接口电路通常包括模拟转换电路和数字转换电路。
3.3 控制芯片控制芯片是机械手控制电路的核心，它负责接收外部指令信号，并通过控制信号输出口控制电动机驱动电路。
控制芯片通常采用微处理器或微控制器，具有较强的计算和控制能力。
3.4 电源与稳压电路机械手控制电路需要稳定的直流电源供电。
电源与稳压电路用于对输入电源进行整流、滤波和稳压处理，以保证电路的正常工作。
4. 机械手控制电路的设计要点4.1 选择合适的电动机根据机械手的具体需求，选择合适的电动机。
常见的电动机有直流电机、步进电机和伺服电机。
传感器的信号处理
系统默认的文件名为“MyDesign.ddb。若 要更改文件名，不要删除数据库文件的扩展名 “.ddb”。
（3）更改设计数据库文件保存的路径。
系统默认的文件保存路径为Protel 99 SE安 装时的安装路径。
（4）设置数据库文件密码，
点击“Password”标签页，进入密码设置 对话框，如下图所示。选择“YES”单选项，输入 密码及确认密码即可。
第4章传感器的信号处理
4.1 传感器信号的预处理 4.2 仪表放大器及A/D转换器的选择 4.3 传感器信号非线性校正及标度变换
4.1 传感器信号的预处理
4.1.1 数据采集系统的组成
1.传感器输出信号的特点 由于上述特点，再加上传感器在使用时所处环境因素的影
响，就完全有可能影响甚至破坏传感器及其测量系统的正常 工作。因此需要对信号进行处理。信号处理部分常常分为两 个步骤，即在对信号加工之前进行预处理。在进行预处理时， 要根据实际情况利用滤波、阻抗变化等手段将信号分离出来 进行放大。当信号足够大时，就可作信号的运算、转换、比 较、取样保持等不同的加工了。最后，一般要经过放大才能 驱动负载，或者经过模拟信号到数字信号的转换才能输入计 算机，由计算机按一定的处理要求对信号进行处理。实现模 拟信号转换成数字信号的电路系统统称为数据采集系统，而 数据采集系统中最重要的器件是模/数转换器(A/D转换器， 也称ADC)。
4.3.1 传感器信号的非线性校正
在自动检测系统中，利用传感器把被测量转换成电量时， 大多数传感器的输出电量与被测量之间的关系并非线性关系。 造成非线性的原因很多，主要有:
目前，由于数字显示技术的广泛应用，以及对测量范围 和测量精度要求的不断提高，非线性校正就显得更为现实与 迫切。
