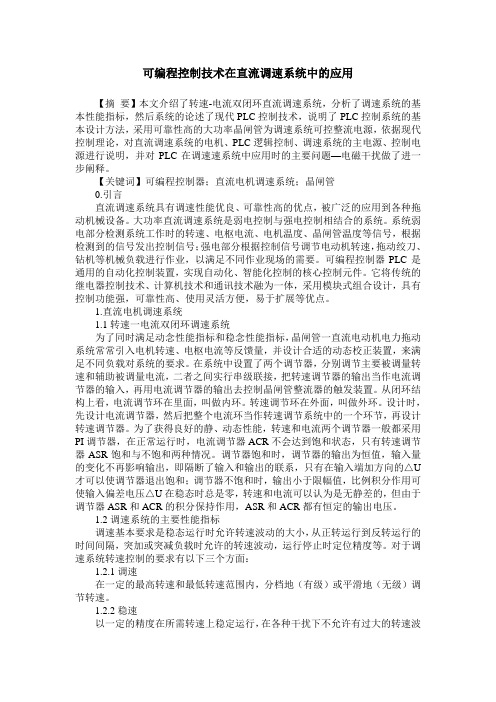

可编程控制技术在直流调速系统中的应用
可编程控制技术在直流调速系统中的应用【摘要】本文介绍了转速-电流双闭环直流调速系统，分析了调速系统的基本性能指标，然后系统的论述了现代PLC控制技术，说明了PLC控制系统的基本设计方法，采用可靠性高的大功率晶闸管为调速系统可控整流电源，依据现代控制理论，对直流调速系统的电机、PLC逻辑控制、调速系统的主电源、控制电源进行说明，并对PLC在调速速系统中应用时的主要问题—电磁干扰做了进一步阐释。
【关键词】可编程控制器；直流电机调速系统；晶闸管0.引言直流调速系统具有调速性能优良、可靠性高的优点，被广泛的应用到各种拖动机械设备。
大功率直流调速系统是弱电控制与强电控制相结合的系统。
系统弱电部分检测系统工作时的转速、电枢电流、电机温度、晶闸管温度等信号，根据检测到的信号发出控制信号；强电部分根据控制信号调节电动机转速，拖动绞刀、钻机等机械负载进行作业，以满足不同作业现场的需要。
可编程控制器PLC是通用的自动化控制装置，实现自动化、智能化控制的核心控制元件。
它将传统的继电器控制技术、计算机技术和通讯技术融为一体，采用模块式组合设计，具有控制功能强，可靠性高、使用灵活方便，易于扩展等优点。
1.直流电机调速系统1.1转速一电流双闭环调速系统为了同时满足动念性能指标和稳念性能指标，晶闸管一直流电动机电力拖动系统常常引入电机转速、电枢电流等反馈量，并设计合适的动态校正装置，来满足不同负载对系统的要求。
在系统中设置了两个调节器，分别调节主要被调量转速和辅助被调量电流，二者之间实行串级联接，把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制晶闸管整流器的触发装置。
从闭环结构上看，电流调节环在里面，叫做内环。
转速调节环在外面，叫做外环。
设计时，先设计电流调节器，然后把整个电流环当作转速调节系统中的一个环节，再设计转速调节器。
为了获得良好的静、动态性能，转速和电流两个调节器一般都采用PI调节器，在正常运行时，电流调节器ACR不会达到饱和状态，只有转速调节器ASR饱和与不饱和两种情况。
基于pic16f877数字式直流调速系统毕业设计
LANZHOU UNIVERSITY OF TECHNOLOGY毕业设计题目：基于PIC16F877数字式直流调速系统设计学生姓名XXXXXXXXX学号联系专业班级电气工程及其自动化指导教师XXXXX学院继续教育答辩日期2016年9月继续教育学院毕业设计（论文）任务书题目基于PIC16F877数字式直流调速系统设计学生姓名XXXX 班级电气工程及其自动化学号联系题目类型工程设计指导教师XX 系主任XX 一、毕业设计（论文）的技术背景和设计依据：数字直流调速系统，主要用于解决电动机转速控制问题，其根本任务就是通过单片机控制可控硅的触发脉冲的脉冲宽度来改变电压的。
在整个系统中通过按键来控制电动机的正转，反转，停车，并用交流电流互感器来测量主电路中的电流，通过三相整流桥将测得的交流电流整流成直流,通过取样电阻取样，再通过放大器放大，送入单片机进行AD转换，在程序中进行电机的软件保护。
通过PID算法来调节电机的起动特性，限制起动电流，避免起动电流过大。
电机的转速用光电编码器能够测出，测出的转速值用数码管显示出来。
整个系统中通过四个按键来实现控制：正转按键，反转按键，停车按键，参数设定按键。
参数设定按键是来改变PWM的占空比，产生的PWM波通过滤波电压放大送给六路移相触发器作为移相电压，移相电压的大小能够改变六路可控硅触发脉冲的宽度，从而改变了电压，达到了调速的目的。
二、毕业设计（论文）的任务1、熟悉题目要求，查阅相关科技文献二、方案设计（包括方案论证与肯定、技术经济分析等内容）3、硬件和软件设计（其中还包括硬件配置、设备及元器件选择、程序说明等）4、撰写设计说明书（毕业论文），绘制图纸三、毕业设计（论文）的主要内容、功能及技术指标1、毕业设计（论文）的主要内容（1）课题研究的意义及目的，国内外研究的现状；（2）了解主要控制对象和控制功能；（3）控制算法的研究及控制器设计；（4）控制系统的整体设计；（5）控制系统的硬件配置；2、设计实现的主要功能（1）单片机按照工作要求发出相关指令；（2）具有故障检测与保护功能；3、主要技术指标本系统要求运行安全靠得住，系统能够显示转速值，具有手动和自动控制功能。
直流调速系统原理及应用
系统组成与工作原理
系统组成
直流调速系统主要由直流电动机、电源装置、控制器和执行器等组成。
工作原理
通过控制器对电源装置进行控制，改变直流电动机的端电压或电枢电流，从而实 现对电动机转速的调节。控制器根据设定的转速与实际转速的偏差，采用相应的 控制算法对电源装置进行调节，使电动机转速趋近于设定值。
02
粒子群优化算法
通过模拟鸟群觅食行为来寻找最优解。这种方法具有并行 计算和简单易实现的优点，但容易陷入局部最优解。
模拟退火算法
模拟固体退火过程来寻找全局最优解。这种方法可以避免 陷入局部最优解，但需要合适的退火计划和较长的计算时 间。
05
系统设计与实现举例
设计要求与性能指标
调速范围
满足设备在不同工作条件下的 调速需求，通常调速范围应达
• 缺点：需要配合适当的滤波电路以减小电流脉动对电机和电源的影响； 高速时电机特性变硬，输出转矩增大，可能导致电机过载。
04
控制策略及优化方法
传统控制策略简介
转速负反馈控制
通过测量电机转速，并将其与设定值进行比较，产生误差信号来 控制电机转速。这种方法简单有效，但动态响应较慢。
电压负反馈控制
将输出电压作为反馈信号，通过调节输出电压来控制电机转速。这 种方法可以提高系统的稳定性，但调速范围有限。
直流电机原理及特性
直流电机基本结构
ቤተ መጻሕፍቲ ባይዱ定子
电刷与换向器
包括主磁极、换向极、机座和端盖等 部分，主要作用是产生磁场和作为电 机的机械支撑。
电刷与换向器一起构成直流电机的电 流换向装置，使电枢绕组中的电流方 向交变，以产生恒定的电磁转矩。
转子
又称电枢，主要由电枢铁心、电枢绕 组、换向器、轴和风扇等组成，是直 流电机中产生感应电动势和电磁转矩 进行能量转换的部件。
直流电动机调压调速可控整流电源设计
第2章主电路设计2.1 总体设计思路本次设计的系统以可控硅三相桥式全控整流电路构成系统的主电路，根据三相桥式全控整流电路对触发电路的要求，采用同步信号为锯齿波的触发电路，设计时采用恒流源充电，输出为双窄脉冲，脉冲宽度在8°左右。
本触发电路分成三个基本环节：同步电压形成、移相控制、脉冲形成和输出。
此外，还有双窄脉冲形成环节。
同时考虑了保护电路和缓冲电路，通过参数计算对晶闸管进行了选型。
三相可控整流电路的控制量可以很大，输出电压脉动较小，易滤波，控制滞后时间短。
，由于三相半波可控整流电路的主要缺点在于其变压器二次侧电流中含有直流分量，为此在应用中较少。
而采用三相桥式全控整流电路，可以有效的避免直流磁化作用。
根据已知要求，额定电流为50A，额定电压为150V，可求的功率P=50*150=7.5KW，一般整流装置容量大于4KW，选用三相整流较为合适。
2.2 系统结构框图三相全控桥式整流电路如图2-1所示。
图2-1系统结构框图2.3 系统工作原理其工作原理详细分析如下：在t1~t2ωω间，U 相电压最高，共阴极组的VT1管被触发导通，电流由U 相经VT1流向负载，又经VT6流入V 相，整流变压器U 、V 两相工作，所以三相全控桥输出电压Ud 为：Ud=Ud1-Ud2=Uu-Uv=Uuv经过60º进入t2~t3ωω区间,U 相电压仍然最高,VT1继续导通,W 相电压最低,在VT2管承受的2交点时刻被解发导通,VT2管的导通使VT6承受uwv 的反压关断。
这区间负载电流仍然从电源U 相流出经VT1、负载、VT2回到电源W 相，于是这区间三相全控桥整流输出电压Ud 为：Ud=Uu-Uw=Uuw经过60º，进入t3~t4ωω区间，这时V 相电压最高，在VT3管00α=的3交点处被触发导通。
VT1由于VT3和导通而承受Uuv 的反压而关断，W 相的VT2继续导通。
负载电流从V 相流W 相，于是这区间三相全控输出电压Ud 为：Ud=Uv-Uw=Uvw其他区间，依此类推，电路中6只晶闸管导通的顺序及输出电压很容易得出。
基于PLC的直流电机调速控制器设计
基于PLC的直流电机调速控制器设计作者：郝结来谢军来源：《江苏理工学院学报》2018年第06期摘要：基于PLC的直流电机调速控制器以三菱FX2N为核心，通过定时器T246和T247实现了PWM波的输出功能，使PWM输出不受输出继电器的限制。
系统设置了启动开关自锁按键，三档位速度控制旋钮。
通过软件继电器M0实现了软件程序启动自锁，防止启动开关异常时程序无法启动的问题。
设置系统启动指示灯和电机启动指示灯，便于用户知晓系统工作是否正常。
通过对6 V小型直流电机的实验，论证了该控制器能够达到较好的控制效果。
关键词：PLC;PWM;定时器;电机调速中图分类号：TM925.11;TP273 文献标识码：A 文章编号2095-7394（2018）06-0047-05直流电机在生产生活中应用广泛，对直流电机的速度调控只需要控制电机的工作电压即可[1]，这也是其应用广泛的一个重要原因。
利用PWM脉宽调制方法，可方便地控制负载端的平均电压，在脉冲的低电压趋近于0时，负载的平均电压与PWM的占空比成正比[2-4]。
三菱FX2N型PLC是一款小型高性能的超小程序裝置，具有配置固定灵活，编程简单，高性能与高运算速度等特点，具有丰富的软件定时器与软件继电器，可满足多样化广泛需求。
1 PWM输出与PLC配置1.1定时器PWM输出配置定时器PWM波输出配置PWM波是周期变化的方波信号，其占空比可调，通过调节占空比可实现不同平均电压的输出[5-7]。
PWM波形函数可表示为：在PLC中可使用高速定时器完成PWM波的输出功能，三菱FX2N型PLC内部集成有PWM输出功能[ PWM S1 S2 D]，其中S1用于指定脉冲的宽度，S2用于指令脉冲的周期，单位都为 ms，取值范围为0～32767，S1应小于等于S2。
D用于指令脉冲输出端口，FX2N晶体管输出型PLC仅能使用Y0和Y1作为PWM输出口。
在保证PWM输出性能的情况下，选择使用高速定时器可克服上述缺陷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PLC在可控硅直流调速系统中的应用设计
随着计算机控制技术的迅速发展，以微处理器为核心的可编程序控制器(PLC)已逐步替代继电器控制，在各行业的自动化控制领域得到普遍应用。
煤炭行业正在依靠现代化高科技手段对现有陈旧电气控制设备进行更新换代。
可控硅直流调速系统控制的发展，经历了分立元件和集成运放两代模拟控制电路，最终由PLC数字程控所代替。
前两种在实践应用时，普遍存在由于设计问题和动、静态响应影响以及电子元件动态参数变化，还有给定与反馈作用误差产生的稳态误差，使得系统产生振荡、超调和起车惯性大等危害。
东海煤矿二水平钢丝绳胶带提升机于1990年投产使用，历经两代调速控制系统的使用，始终存在运行不稳、振荡、超调、起车惯力大等多方面实际故障。
2004年11月将控制系统改换成PLC数字控制，解决了上述困扰。
该系统经改制后使用证实具有运行平稳、可靠、节省电能、操作方便、自动化程度高、无故障等优点。
1 系统改前后使用的设备
(1)改制前的设备，有继电器柜一套和后期改造时引进KGSFA2t型调节柜、整流柜、励磁柜各3套(其中2套分别用于2台直流电动机，另一套做备用设备)，每套整流柜内三相全桥整流由18个400A可控硅完成。
(2)改制后只选用整流柜和电源柜、控制柜各一套(西门子公司技术)，将提升机2台ZD2—151B一400kW／440V直流电动机电枢串联，因此用一套整流系统。
PLC可编程控制器镶嵌在操纵台内，它是该系统的指挥中枢(相当于微机内中央处理器CPU)，接收和控制机构是控制柜内两台6RA7018整流控制装置，其中一套控制两台直流电动机串联电枢整流管(6个1 200 A可控硅)控制极，另一套控制励磁用。
2 程序控制系统各部件作用
(1)电源柜(低压供电系统)。
对系统电机风机、制动闸、制动油泵、润滑油电机等提供电源和进行控制，并为PLC、微机和传动部分等提供各种电源。
(2)PLC可编程控制器。
利用计算机接口将各种控制信号(如安全回路、各段保护、高压分合闸、快开控制等各种运行方式等)编程输入PLC输入接口，给PLC程序处理按顺序储存，在程序存储器内编辑的程序进行运算，最后做出状态输出，通过外部输出接口控制整流部件6RA7018。
西门子公司的PLC可编程控制器，是控制信号电压由0～10 V模拟信号转换成数码。
即将模拟信号变换成数字信号装置(A／D转换)，通过内部S一自锁，R一只读，V一故障设置等继电程序设置以及程序、指令编排，最后通过外输控制整流控制装置6RA7018或电源柜内控制部件。
(3)控制柜。
主要由2台整流装置6RA7018组成，其主要功能是接收PLC指令后，产生脉冲控制直流电动机主回路中的三相桥式整流电路6个1200 A和励磁用可控硅触发信号的导通角仅(或推B角)，以达到PLC预期设置的直流电动机恒转速转动输出。
整流控制装置
6RA7018自身也有接口联通计算机进行指令读写、修改、删除；并还有直观的显示，显示其正常工作状态值和相对应故障以及自锁值；在其前面板镶有触摸键，用以微调和转换原设置的参数用。
3 数字与模拟控制静动态参数分析比较
3．1 可控硅直流控制
当采用速度、电压、电流三环控制时其方框图(即数学模型)。
通常闭环系统的参考输入和拢动量恒定不变时，被控量也恒定不变。
当参考输入或拢动量发生变化时，反馈量将与参考输入之间产生新的作用误差，通过控制作用，使被控量(输出量)按新的参考输入值稳定
下来或趋于恢复到原来的数值达到新的平衡，但由于系统总存在着惯性或储能元件，使达到新的平衡状态不能瞬时完成，要经过过渡过程。
图1 速度、电压、电流三环控制方框图
在摸拟控制电路设计时，无论是在时域还是频域考虑，都要求系统首先必须是稳定，对超调量、过渡过程的时间、振荡次数提出一定要求，再就是系统稳态误差应满足。
可这三种要求之间又相互矛盾和制约，很难建立一个同时达到理想状态系统结构和参数。
3．2数字控制(PLC)
由于该控制系统为非线性系统，故将其设置在饱和非线性状态，。
由于该控制系统采用数码的形式传递，为数控系统，该系统的动态性能可用差分方程过程描述。
在非线性系统中，暂态响应曲线的形状与输入信号的幅值有关，这是因为非线性系统不服从迭加原理的缘故；数字控制非线性系统的稳定性不取决于系统的结构和参数；非线性系统振荡在物理上是可存在的，但振幅是确定的，与初始条件无关；再就是非线性系统输出量(或信号)不包含输入信号频率的正弦分量。
PLC对模拟量信号的处理，是将模拟信号变换成数字信号(A／D转换)。
A ／D变换精度取决于A／D变换器的位数，如10 V电压要求以1 mV精度变换时，精度1 m~／10 V=0．01％，即1／3200十进制的3200用二进制表示10位，该系统精度等级足以满足控制系统要求。
且该系统中采用6RA7018整流装置均以积分方式变换，可使信号尖峰平均化，从而使系统运行平稳、可靠。
图2 饱和非线性状态曲线
PLC通过通讯接口和通讯协议，与6RA7018进行双工通讯，将工作状态与运行参数相互传递，并能实现动态显示。
同时操作6RA7018可将指令传至PLC，从而控制系统的运行状态。
PLC、6RA7018不但能显示系统运行状态和参数，还能记录系统运行故障数据，显示故障点，从而缩短故障查找、排除时间。
由于该系统可对励磁电流实行无极控制，根据直流电机机械特性方程式中不难看出当转速n恒定时，通过改变励磁电流来使得磁通改变对转矩有较宽的调整，避免只调整主回路电压而产生比较大的电能损耗，从而可降低能耗费用。
4 结束语
随着科技不断发展，PLC数字控制将会在自动控制，通讯程控等领域得到更多、更好的应用和发展。
