聚苯硫醚共混合金的研究进展
PPS的8种改性方式和应用!

聚苯硫醚(PPS)具有机械强度高、耐高温、高阻燃、耐化学药品性能强等优点;具有硬而脆、结晶度高、难燃、热稳定性好、机械强度较高、电性能优良等优点。
聚苯硫醚PPS是工程塑料中耐热性最好的品种之一,一般大于260度,其流动性仅次于尼龙。
PPS 分子结构此外,它还具有成型收缩率小(约0.8%),防火性好,耐震动疲乏性好等优点。
PPS的发展成熟,全球产能达5万吨/年以上,其价格相对较低,相比于动辄数百元每公斤的其他特种工程塑料,性价比高,常作为结构性高分子材料使用,并应用于不同领域。
聚苯硫醚(PPS)与聚醚醚酮(PEEK),聚砜(PSF),聚酰亚胺(PI),聚芳酯(PAR),液晶聚合物(LCP)一起被称为6大特种工程塑料。
PPS的软化点为277~282℃,Tg为85~93℃。
PPS性能优良,尤其通过增强、改性、共混合金化及原位复合技术制成了用途广泛的各种复合材料。
PPS改性和应用实例根据结构不同,PPS分为交联型与直链型两种。
直链型有优良的韧性和延伸性;交联型在氧气存在的情况下能加热固化,超过200℃热处理时熔融指数急剧下降,利用该性能可将聚合终了的低黏度PPS通过热处理制造适合注塑、挤出任意黏度的聚合物。
但是,PPS具有耐冲击性能差、性脆的致命缺点。
未改性的PPS较脆、热变形温度低,影响其应用领域和范围。
为了进一步改善PPS的性能,扩大适用范围,须对其进行改性,改性方向主要有:•提高强度;•提高冲击性能;•提高润滑性;•改善电性能以及研制具有特殊性能的共混材料;•合金化新型材料。
研究表明,PPS添加无机填料后仍能与其他聚合物有良好的相容性,这为其合金化和复合改性创造了有利条件。
最早开发成功的是PPS与氟塑料共混合金,此后形成了合金系列。
PPS 合金化后拉伸强度、弯曲强度、抗冲击性能、耐热性能大幅提高,为进一步的挤出、吹塑成型工艺的实施提供了可能。
目前,全世界销售的PPS复合改性品种多达200余种,主要有玻纤GF增强、碳纤维CF增强、无机填料填充、GF和填料共同填充增强等共混改性。
聚苯硫醚与玻璃纤维复合材料的制备及其性能研究论述

聚苯硫醚与玻璃纤维复合材料的制备及其性能研究论述发布时间:2022-10-09T03:58:36.300Z 来源:《科学与技术》2022年11期作者:宋小华徐先锋陈继楠[导读] 聚苯硫醚(简称PPS)是现代特种塑料之一宋小华徐先锋陈继楠新疆中泰新鑫化工科技股份有限公司新疆乌鲁木齐 830009摘要:聚苯硫醚(简称PPS)是现代特种塑料之一。
其纯树脂拉伸强度约80MPa,弯曲强度约120MPa[1]。
目前其性能处于特种工程塑料中档水准,基体树脂通过切粒挤塑后表面较粗糙。
本论文通过共混添加40%提前用硅烷偶联剂KH560处理过的玻璃纤维,经双螺杆挤出机共混挤出后,其拉伸强度超过150MPa,弯曲强度超过220MPa,强度提升近乎2倍。
且其注塑后样条表面光滑,纤维与树脂基体结合理想,其性能可以和部分金属媲美。
关键词:聚苯硫醚;共混改性;性能1.前言聚苯硫醚(又称为PPS)是特种工程塑料的一大品种,也是性价比最高的特种工程塑料。
在工程塑料系列中,PPS的产量排在聚碳酸酯、聚酯、聚甲醛、尼龙和聚苯醚之后,成为了名副其实的第六大工程塑料[1]。
PPS的结构单元是由苯环在对位上与硫原子相联而构成的线型刚性结构。
PPS的结构为苯环和硫醚键交替连接,分子链具有较大的刚性和规整性,因此为结晶型聚合物,结晶度最高可达80%。
正是由于其特殊的分子结构和聚集态结构,赋予了PPS特殊的优异性能如优异的热性能:其熔点约285℃,玻璃化转变温度约90℃;在氮气环境中,PPS热分解温度约470℃,而在空气下,在480℃以下加热没有明显的失重。
研究发现,加偶联剂与玻璃纤维复合增强以后,PPS的热变形温度可以达到260℃,长期使用温度最高可达240℃,其阻燃等级为UL-94V-0级;同时还具有优异的耐腐蚀性能,其耐化学腐蚀性仅次于四氟乙烯(PTFE),能抵抗除了氧化性强酸(如浓硝酸能够使PPS的性能劣化)以外的酸、碱、烃及卤代物、醇、酯、酮等化学药品的腐蚀,在200℃下几乎不溶于任何溶剂(仅在高温下溶于氯化萘和氯代联苯等极少数有机溶剂)[2],与其他工程塑料相比,PPS还具有优异的绝缘性,是特种工程树脂中介电损耗因子较低的树脂品种,其介电常数(3.0~4.0)随温度及频率的变化非常小[4]。
聚苯硫醚的改性技术进展

吸水性极小 ,线膨胀系数极 低,制 品的尺寸稳定,所 以可广
泛用于制造轴 套、 套和压 缩机活塞 等,此外 由于其 电性能 衬
十分优异,在 电子 电器 中的应 用也在 迅速扩大,用量在 大幅
采 用纳米 刚性粒 子填 充 工程塑 料, 不仅 会使 材料在 韧
性 、强度方面 得到提高 ,而且其 性能价格 比也 得到了较大 的 提高 ,并 为生 产 中降低 成本提供 了一种 新的手段 。由于工程 塑料 价格较高 , 人们希 望尽量 回收利用加工及 生产过程 中产 生 的二次料, 但热塑性树 脂经二 次加 工后各种性 能均会有不 同程 度的下降 , 利用刚性 纳米粒 子对二次进 料进 行改性后 而 可有 效提高热塑性 工程塑料 的废料利用率 和降低成本 , 从而 可缓 解资源短缺 以及环境污染 等 问题 。P S 纳 米复合材料 , P/ 对纳 米材料进行表 面处理后 , 利于纳米粒 子在树脂 中均匀 有
11 玻 纤 增 强 .
芳纶纤 维是一种高 技术纤维 ,它具有高模 量、高强度 等 特点 。在 短芳纶复合 材料 中,纤维对冲击强 度的贡献大 ,它
可 以提 高韧性,阻碍裂纹 扩展 ,由于 芳纶纤维有较高 的断裂 伸长率 , 纤维受冲 击后 的劈 裂都可吸收冲击 能 。 但纤维末端
及纤维 相互接触 的区域将 产生应力集 中, 使冲 击强 度降低 。 短 芳纶纤维 增强 的 P S共混 体系 ,P S基 体 中的全部 P P 剪切应力是 以纵 向拉应 力的方式加在 纤维上的 ,由于芳纶纤
维普资讯
Chn e ial ia Ch m c s
聚苯硫醚的改性技术进展
◆ 崔 究 院 1 2 5 ) 北 5 0 0
聚苯硫醚纤维增强增韧改性研究进展

C 合 H I N 成 A 纤 S Y N 维 T H E 工 T I C 业 F , I 2 B 0 E 1 R 3 , 3 I N 6 D ( 4 U S ) T : R 4 Y 5

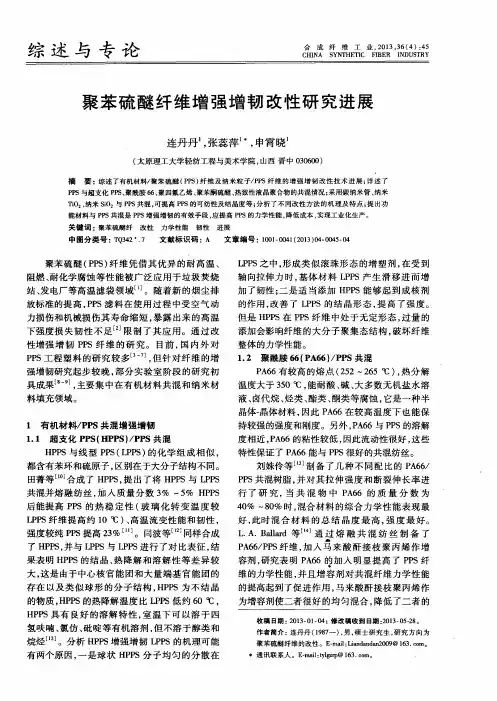

聚 苯 硫 醚 纤 维 增 强 增 韧 改 性 研 究 进 展
连丹丹 , 张蕊萍h , 申霄 晓
但是 H P P S在 P P S纤 维 中处 于 无 定形 态 , 过量 的
添 加会 影 响纤 维 的大 分 子 聚集 态 结 构 , 破 坏纤 维 整体 的力学性 能 。
1 . 2 聚 酰胺 6 6 ( P A 6 6 ) / P P S共混
P A 6 6有较 高 的熔 点 ( 2 5 2~2 6 5 o C) , 热 分 解 温 度大 于 3 5 0 o C, 能耐 酸 、 碱、 大 多数 无 机 盐水 溶
共混 并熔 融 纺 丝 , 加入 质 量 分 数 3 % 一5 % H P P S
ห้องสมุดไป่ตู้
P P S共混树 脂 , 并 对 其 拉 伸 强 度 和 断 裂 伸 长率 进
行 了研 究 , 当共混 物 中 P A 6 6 的 质 量 分 数 为
后能提高 P P S的 热 稳 定 性 ( 玻 璃 化 转 变 温 度 较
了H P P S, 并与 L P P S与 L P P S进 行 了对 比表 征 , 结 果表 明 H P P S的结 晶 、 热 降解 和溶 解 性 等 差 异 较
L . A . B a l l a r d等 ¨ 通 过 熔 融 共 混 纺 丝 制 备 了
P A 6 6 / P P S纤维 , 加 人 马来 酸 酐 接 枝 聚 丙 烯 作 增 容剂 , 研究表明 P A 6 6的 加 入 明 显 提 高 了 P P S纤
聚苯硫醚分离膜材料研究进展

Vol.40 No.6Dec.2020第40卷第6期2020年12月膜科学与技术MEMBRANE SCIENCE AND TECHNOLOGY聚苯硫瞇分离膜材料研究进展张伟元X 高 原2,张马亮2,李振环2$!•冀中能源峰峰集团有限公司,邯郸0560012.天津工业大学材料科学与工程学院,省部共建分离膜与膜过程国家重点实验室,天津300387)摘要:针对分离膜用PPS 树脂合成及改性、PPS 分离膜制备方法和PPS 分离膜改性及应用等 方面进行了阐述,分析了目前PPS 分离膜的研究进展,指出了现存的问题,展望了 PPS 分离膜的发展前景和未来发展方向.关键词:聚苯硫瞇分离膜;热致相成形技术;熔融拉伸技术;熔喷技术;膜过滤中图分类号:O631文献标志码:A 文章编号:1007-8924(2020)06012706doi: 10. 16159%. cnki. issnl007-8924. 2020. 06. 018膜分离技术是一门新型高效分离、浓缩、提纯和 净化技术,已广泛应用于能源、石油化工、医药卫生、 环境、轻工和冶金等领域•随着膜分离技术的发展,膜材料也由纤维素扩展到聚1、聚醞1、聚酰胺、聚 酰亚胺和聚偏氟乙烯等高分子材料,然而,常规膜材 料在许多情况下无法满足高温腐蚀性液体或气体浓缩和分离的需要,因而研究和开发耐高温、耐有机溶 剂、耐酸碱和耐氧化等类型膜分离技术已成为膜科 学技术的重要研究方向,也成为高分子材料科学与 工程领域的研究热点&1—3' •同时,将非常规条件下的 膜分离技术应用于该类废液和废气处理,被认为是环境治理和节能减排的有效手段.近年来,随着过程工业的发展,一些苛刻环境下 的分离问题集中凸显,如医药、能源、石化、冶炼等领域的废弃溶剂、高浓污水、高温尾气、腐蚀性固废等 已成为行业持续发展的瓶颈,对生命健康和环境质 量也造成了巨大的危害•因此,迫切需要将先进的过 滤分离与阻隔防护技术用于工业分离、水处理、空气净化、资源回收、电子电器阻隔及个体防护等领 域&一6'.聚苯硫醞(PPS)是迄今为止性价比最高的特种工程塑料,也是八大宇航材料之一,与聚醞醞酮、聚 酰亚胺、聚芳酯、聚1以及液晶聚合物合称为六大特 种工程塑料.其具有良好的耐热性,分解温度大于450 C,长期使用温度在200 C 左右,短期内能承受 260 C 的高温.同时,PPS 还具有优异的耐化学腐蚀 性,在200 C 下几乎没有溶剂能将其溶解,除氧化性 酸之外,PPS 几乎能耐所有酸、碱、高浓度盐溶液的腐蚀&7-9'. PPS 可在强酸、强碱和高温环境中长期使 用:8—9],开发PPS 基分离膜具有以下优势:①实现 对腐蚀性有机溶剂的直接处理;②实现强酸性或强碱性流体直接分离;③实现高温过滤,以提高膜通 量和降低膜污染等.同时,PPS 多孔膜可截留空气和液体中的悬浮颗粒、尘埃、细菌、真菌,在反渗透、 透析、超滤和气体分离等方面也有广泛的应用价 值W收稿日期:20200606;修改稿收到日期:20200 707基金项目:国家自然科学基金(21878231);冀中能源峰峰集团委托项目(028098);天津市自然科学重点项目(2019JCJDJC37300)第一作者简介:张伟元(1967-),男,河北保定人,本科,高级工程师,研究方向为煤化工,E-mail ;1337441561@qq. com.$ 通讯作者,E-mail : lizhenhuan@tiangong. edu. cm ; zhenhuanlil975@aliyum com引用本文:张伟元,高 原,张马亮,等•聚苯硫醸分离膜材料研究进展[J 1膜科学与技术,2020,40(6):127 — 132.Citation : Zhang W Y, Gao Y, Zhang M L eal Research progress of polyphemyleme sulfide separation membrane materi-als &J ''MembraneScienceandTechnology (Chinese #,2020,40(6#:127—132'-128-膜科学与技术第40卷1PPS分离膜用树脂合成与改性研究进展尽管国内外在PPS分离膜领域进行了研究,然而目前制备的pps分离膜材料难以满足气-液分离的需要,导致有关pps“膜工业应用”的报道甚少•原因是:①国内外长纤维用和膜用树脂中pps相对分子质量分布范围宽,含有过多低分子量PPS和非线性树脂,树脂脆性大、韧性低,导致PPS成膜性不好;②至今未发现良溶剂,且PPS黏流活化能大和结晶温度高,导致膜结构难以有效调控;③不耐氧化,玻璃化转变温度偏低(90°C).近10年来,天津工业大学与天津石化合作,研究了PPS链增长受限机理,原位检测了聚合反应进程,剖析了主反应和副反应竞争机制,实现了树脂结构的精准调控,剖析了 聚合体系内PPS的形态变迁过程,在相分离剂的协助下,实现了低聚物与高聚物的分离,制备了分离膜用、纤维用和熔喷用PPS树脂&10'.LI等口1-1?'和Zhang等&13-14'通过石墨烯、碳纳米管、足球烯和层状蒙脱土等调控了PPS的分子间作用力,提高了PPS的热力学、耐氧化和抗静电等性能,解析了添加物与PPS之间的界面作用途径•此外,利用1,3-二氯苯和1,3,5-三氯苯等精准调控了PPS相对分子质量分布范围、平均分子量大小、分子线性度和分子螺旋度等,进一步提升了PPS材料的成膜性能.然而,PPS树脂熔融温度(熔程)在280〜300C之间,即使在己内酰胺、N-甲基毗咯烷酮、a-氯茶和二苯甲酮等溶剂中也要在210C以上才能溶解,而且PPS分子链越长和线性度越低,其溶解所需温度越高,导致较大分子量的PPS很难溶解,在稀释剂中仍以胶态存在,不利于膜力学性能的提高和连续通道结构的形成•尽管提高溶解温度,使其接近或超过熔融温度,能促进PPS溶解,但长链PPS 分子高温下容易断裂,不利于制备具有较高力学性能的PPS膜材料.此外,PPS是半结晶性聚合物,分子之间只存在非键作用力(兀-兀作用和色散作用),黏流活化能高,树脂的熔融(或溶解)和结晶(或析出)对温度非常敏感,因此未改性的PPS树脂成膜过程难以调控•为此,未来为实现高品质PPS分离膜的备和应用,需在膜用结构和膜工艺优化领域开展系统工作,即:①调控PPS中的芳环结构或硫形态,制备聚芳硫醞新材料,调控分子链间的作用方式,改善溶解性能和结晶性能等;②研究材料结构对成膜过程、膜结构和膜性能的影响机制,剖析聚合物/稀释剂中液-液(L-L)分相和固-液(S-L)分相的决定性因素;③调控新型PPS改性树脂与稀释剂之间的相互作用参数,抑制树脂分子间强兀-兀作用等,促进低温溶解;④引入结构调控剂,调控树脂析出和结晶,研究可控分相途径.2PPS分离膜的成形研究进展自20世纪70年代起,日本率先开展了PPS分离膜制备的研究,并取得了一定的成果口5'.随后欧美国家也采用PPS为膜材料制备复合膜,且制备了用于特殊分离体系的气体分离膜•我国在PPS相关领域研究较晚,20世纪末天津工业大学&1—3'采用高温熔融纺丝,后热拉伸定型法制备了PPS中空纤维膜,并通过水通量测试发现存在贯通性孔道,但PPS 纤维膜孔隙率不高导致其水通量不高,且表面开孔不均匀•然而,常规的成膜方法在制备PPS膜时并不适用,因为低温下难以找到溶解PPS的溶剂.沈剑辉等采用PPS树脂与复合致孔剂混合均匀后,与超临界二氧化碳在挤出机内熔融共混并中空挤出,经过拉伸牵引和冷却定型处理得到大通量的PPS中空纤维膜,该方法经济环保,但表面开孔不均.近年来研究发现,热致相分离法(TIPS)是PPS 膜材料成型的重要手段,对比于熔融纺丝-拉伸法制备的分离膜内部能形成更多的连续贯穿孔,表面孔密度和孔隙率也有较大提升,更具实际应用价值. Zheng等&17'运用6种单一稀释剂来制备PPS膜,铸膜液中相分离主要以S-L或L-L分离的方式进行;不同的淬冷温度对PPS膜的表面结构与通量水平也会产生影响.Ding等口8'用二苯甲酮(DPK)或二苯l(DPS)作为稀释剂制备PPS膜,通过“旋节线分解”途径制备了枝状结构的PPS膜;通过成核-增长途径制备了开放或半开放的胞状孔结构膜;通过调整铸膜液中PPS的浓度,改变相图中“双节线”的位置或通过改变冷却速率,调控了PPS膜的结构与孔径•天津工业大学王丽华丽用自制的纺丝机进行熔融纺丝,制备了PPS中空纤维微滤膜,研究了纺丝温度、纺丝速度和氮气通量等对PPS中空纤维膜成型的影响;然后又用二苯甲酮与二苯瞇作为混合稀释剂制备了PPS膜材料,通过改变两种稀释剂之间的配比,改变“双节线”的温度,进而控制PPS 相分离与粗化过程,导致不同枝状结构的产生•第6期张伟元等:聚苯硫醸分离膜材料研究进展-129-Wang等采用二元与三元“PPS/稀释剂”体系制备了PPS微孔膜,解析了PPS与稀释剂之间的相互作用参数(利用PPS与稀释剂之间的溶解度参数计算);并基于Flory热力学相平衡理论,结合相分离动力学观点,阐述了二元和多元体系中PPS相分离及其成膜机制,探索了成膜条件与膜结构演化的内在关联;研究了强酸,强碱和强极性有机溶剂对PPS 膜结构和性能的影响,同时证明了PPS膜适合在极端环境中长期应用.3PPS分离膜的改性研究进展鉴于PPS亲水性较差(水接触角120。
聚苯硫醚的合成方法及应用

聚苯硫醚的合成及应用【摘要】聚苯硫醚(PPS) 是迄今为止世界上性价比最高的特种工程塑料,由于在电绝缘材料、导电材料、阻燃材料、摩擦材料、耐热材料和聚合物合金等领域有着广泛的应用而逐渐成为国内外研究热点。
本文主要介绍了国内外聚苯硫醚的几种合成方法。
阐述了聚苯硫醚在现在工业生产当中的主要应用领域,介绍了如今聚苯硫醚在国内外的发展状况。
关键词聚苯硫醚(PPS)合成机械1 前言聚苯硫醚( Polyphenylene Sulfide,缩写为PPS)是一种以苯环在对位上连接硫原子而形成大分子刚性主链的聚合物。
PPS 的结晶度较高, 密度1. 34 g/ cm3 ,熔点285℃, 分解温度大于400℃。
PPS 主键上有极其密集的苯环和硫原子,因而是高刚性,高结晶度的热塑性树脂,有较高的强度和模量及良好的制品尺寸稳定性,蠕变小,有极高的耐疲劳性,良好的阻燃性,耐高温性和对玻璃、陶瓷、钢材、铝、镍等金属突出的粘结性能,长期连续使用温度为200~224 ℃;吸湿性小,在高温高湿条件下不变形并能保持优良的电绝缘性;耐溶剂和化学腐蚀性好,在170 ℃以下几乎不溶于任何溶剂,而且抗辐射能力强。
可用多种加工方法(注射,挤出和模压) 进行成型加工,并且可精密加工成型。
由于PPS与无机填料(氧化镁) 、增强纤维(如玻璃纤维、碳纤维) 的亲和性以及与其他高分子材料(如聚砜、聚四氟乙烯、尼龙)的相容性好,可制成不同的增强材料及高分子合金,因而在电子、电器、汽车、精密仪器、化工及航天航空等领域得到了广泛的应用。
近年来PPS 的新产品和新用途仍源源不断的开发与生产。
PPS是迄今为止世界上性价比最高的特种工程塑料,所以尽管PPS的发展时间不长,但已成为特种工程塑料第一大品种。
由于PPS 的优异性能和广泛用途,目前已成为特种工程塑料的第一大品种,在通用工程塑料的排行中,PPS排在聚碳酸酯、聚酯、聚甲醛、尼龙和聚苯醚之后,其产量居第6 位。
聚苯硫醚的合成及其应用研究进展

聚苯硫醚的合成及其应用研究进展李小东; 陈智; 巨婷婷【期刊名称】《《广州化工》》【年(卷),期】2019(047)019【总页数】3页(P17-18,21)【关键词】聚苯硫醚; 合成; 应用; 研究进展【作者】李小东; 陈智; 巨婷婷【作者单位】兰州理工大学技术工程学院甘肃兰州 730050【正文语种】中文【中图分类】O62聚苯硫醚(PPS)俗称为“塑料黄金”,是属于聚芳硫醚(PAS)中应用广泛且最重要的一个树脂种类,即热塑性树脂[1]。
PPS与聚酰亚胺(PI)、聚芳酯(PAR)、聚醚醚酮(PEEK)、聚砜(PSF)以及液晶聚合物(LCP)一起被称为6大特种工程塑料,同时也是8大宇航材料之一[2]。
PPS由亚苯基环和硫交替连接构成,其为白色或米白色的一种硬而脆的高结晶(可达60%~80%)聚合物,有优异的耐化学腐蚀性、优良的机械性能、良好的热稳定性及高性价比的半结晶型高性能热塑性材料,广泛应用于环保、汽车、电子、机械、化工、制药等等领域。
1 PPS的合成方法PPS最早的合成自1888年就已经出现了,然而到1897年,才由法国的Genvresse进行弗-克催化法首次提出了聚苯硫醚。
直到1948年,Macullum法的成功对之后的PPS工业化的合成发展做出了重要的指导意义。
而真正意义上的PPS工业化技术生产直到1967年由美国的菲利浦斯石油公司进行开发的硫化钠法(又称Phillips法)于1973年全面化才正式实现的[1,3]。
PPS发展至今开发出来的合成线路有很多,如硫化钠法、硫磺溶液法、Genvresse 法、Macullum法、硫化氢法、氧化聚合法、非晶质PPS合成法、二苯基二硫醚的合成等等,但工业上主要采用硫化钠法和硫磺法来进行PPS的合成。
1.1 硫化钠法硫化钠法是以无水Na2S和p-DCB(对二氯苯)为原料,一定量的碱金属作为助剂及催化剂,在强极性有机溶剂中以高温高压为反应条件通过缩聚反应制备得到线性高分子量的PPS,反应式如下:该方法的反应压力与所选择的强极性有机溶剂有关[4],国内常采用常压法,是以HMPA(六甲基磷酰三胺)为溶剂,在这种条件下无需耐压设备,但该溶剂所含毒性大(存在致癌风险)而且价格昂贵。
共混改性聚苯硫醚纤维光稳定性的研究

2倍拉伸 , 制得共混改性 P S P 纤维试样。
表 1 共 混 改 性 P S纤 维 试 样 的 质 ■ 配 比 P
Ta 1 M a s r to o l n i d fe b. s a i fb e d ng mo i d PPS fb r s m p e i e a i ls
3
d#
色 变成 深黄 色 , 随着 光 照 时 间 的增 加 颜 色 越 来 且 越 深 , 时纤 维 发 脆 , 度 明显 下 降 。这 限 制 了 同 强
P S纤 维 的应用 领域 。 P
5 6
1 3 性 能测试 .
作 者通 过共 混 改性 的方 法 , 光 稳 定 剂 苯 并 将
1 实验
1 1 原 料 .
P S树脂 : P 粉末 状 , 对分 子 质 量 为 5×1 相 0, 四川华 拓 公 司 产 ; 并 三 唑 : 末 状 , 度 大 于 苯 粉 纯
料用 P S纤 维 , 其 与 聚 对 苯 二 甲 酸 乙二 酯 P 将 (E) P T 纤维复合, 利用其低传热 系数抑制体温 的 放热 , 提高 P T纤维 3 % 一 0 的保 温性 J 随 E 0 4% 。
试 样
1 2
P S: P 苯并三唑 : 纳米 TO ( i2 质量 比)
lo: : 0 0 0 9 5 :1 5 : 8. O .O 0 9 5 :1 0 : 5 8. O . o 0. O 9 5 :0 7 : 7 8. O . 5 0. 5 9 5 :0 5 :1 0 8. O .0 .o 9 5 :0 :1 5 8. O .O
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
720
化学研究与应用
第 14 卷
1 . 7 PPS 的其它合金 PPS 为结晶型树脂,其最大弱点为质脆、断裂
伸长率小、力学性能和尺寸稳定性也受其结晶程 度和形态的影响。因此,将 PPS 与其它聚合物如 PE(S 聚醚砜)、PC(聚碳酸酯)、PEK - C(酚酞型聚 醚酮)、PSF、PPSK(聚苯硫醚酮)等共混[12],可在既 保持 PPS 原有的优异性能的同时,又增加材料的 韧性。
有一定的相容性及相互作用。 侯灿淑等[4]研究了 PPS / PA - 66(尼龙 66)的
流变性能和共混增强体系的加工条件与性能的关
系,考察了不同配比、不同螺杆转速、玻纤(GF)含
" 收稿日期:2001-06-05;修回日期:2001-08-21 "" 通讯联系人
第6期
பைடு நூலகம்
佟 伟等:聚苯硫醚共混合金的研究进展
719
量以及模具温度对该共混体系性能的影响。并且 利用差示扫描 量 热( DSC)、热 失 重( TG)和 微 分 热 失重(DTG)研究了 PPS / PA - 66 共混物的热行为 和降解[5],表明共混物具有双熔融行为,在 700C 以下为二步降解。
Matsuoka,Hideo 研究表明[6],合金 PA / PPS 具 有优良的力学性能、耐候性和可塑性,可用于制造 包装材料、容器、管子及其附件等。通过电子显微 镜观察显示,该合金中 PPS 为连续相,PA 为分散 相。 1 . 2 PPS / 聚醚醚酮(PEEK)共混合金
PPS 与 PS 均为脆性材料,但 PPS 掺混 PS[10] 后冲击强度却得到改善。PPS 与 ABS 共混,增韧 效果更突出,PPS 与 AS 树脂共混也对 PPS 的脆性 有一定的改善,此类共混物在增韧 PPS 的同时还 大大改善了 PPS 的成型条件,使之能在较低温度 和压力下成型。但其不足之处是 PPS 的拉伸强度 与热变形温度稍有下降。此外,也有用弹性体增 韧 PPS 的研究报道,所用弹性体为丙烯酸类橡胶, 但 PPS 的其它性能损失较大。
在 PPS 中加入 PC,可提高 PPS 的冲击强度并 提高 PC 的耐燃性[10]。该合金具有优良的力学、 电气及加工性能,主要应用于机械行业、电子电气 以及汽车行业。
PEK - C 可 显 著 改 善 PPS 的 冲 击 韧 性[14]。 PPS / PEK - C 这一结晶 / 无定形共混体系的力学 和相容性在很大程度上取决于 PPS 的结晶行为, 在一定共混比(如 PPS / PEK - C = 90 / 10)时,两者 达到 均 衡 而 呈 现 结 晶 能 力 的 最 大 值,并 且 其 Charpy 无缺口冲击强度可比纯 PPS 提高 21 倍。
芳香族聚酯具有优异的力学性能,同时具有 很高的热变形温度和热分解温度以及高度的绝缘 性,但加工性差,耐燃、耐腐蚀性不够理想,而 PPS 与其具有极好的互补性,两者的共混物保持了各 项 优 良 性 能 并 且 易 于 成 型,可 用 于 制 造 齿 轮、轴 承、电气开关、绝缘罩、容器、薄膜等。
PPS / 聚苯醚(PPO)合金已被用作了电池盒和 电池盖[15],并 且 在 电 池 组 中 安 装 了 一 个 由 PP / PPS 混合物做成的安全阀,这样可使该电池具有 更长的寿命。此外。PPS 同乙烯共聚物组成的合
将 PPS 与 PEEK 共混可望改善 PEEK 的加工 条件,降低 PEEK 的成本并提高 PPS 的韧性,从而 开发出一种能综合 PPS 和 PEEK 优点的新型高性 能复合材料。
梅震等采用熔融共混法制备了 PPS / PEEK 这 种结晶 / 结晶型共混体系[7],该文认为 PPS 具有热 塑—热固性,在高温导致链增长、支化和交联,因 而在 PPS 和 PEEK 两组分界面有可能形成半互穿 聚合物 网 络 结 构。 PEEK 的 含 量 及 粒 径 对 PPS / PEEK 共混物中 PPS 组分结晶行为有较大影响,在 制备 PPS / PEEK 合金的过程中,PPS 与 PEEK 之间 存在相互作用,且随 PEEK 含量和粒径减小,相互 作用增大。PEEK 可加速 PPS 的结晶过程,PPS 的 结晶温度(Tc)和起始结晶温度(Tco)随 PEEK 含 量增大 和 粒 径 减 小 均 向 高 温 移 动。 热 重 分 析 表 明,随 PEEK 的粒径减小,两相的相容性提高。 1 . 3 PPS / 聚砜(PSF)共混合金
第 14 卷第 6 期 2002 年 12 月
化学研究与应用 Chemicai Research and AppiicatiOn
文章编号:1004-165(6 2002)06-0718-05
聚苯硫醚共混合金的研究进展
VOi. 14,NO. 6 Dec. ,2002
佟 伟1,杨 杰!2,龙盛如2,杜宗英2,陈永荣2
麦堪成等利用差示扫描量热(DSC)研究了不 同组 成 比 的 PPS / PA6(尼 龙 6)共 混 物 中 PPS 和 PA6 组分的结晶与熔融行为及其相互作用的影 响[3],结果表明 PPS 在 PA6 熔体存在下结晶温度 明显提高,结晶峰变窄;随 PA6 含量增加,PPS 的 结晶温度升高,甚至 PPS 成为了分散相;而 PPS 的 熔融 温 度 受 共 混 影 响 较 小,结 晶 了 的 PPS 也 使 PA6 的结晶温度有所提高,但不如 PPS 的结晶温 度提高明显。鉴于 PPS / PA6 共混物中 PPS 与 PA6 的结晶与熔融行为的相互影响,说明两熔体组分
国内外的研究进展及其生产应用,其中重点论述了 PPS 与聚四氟乙烯(PTFE)树脂的共混改性及其该共混合金
的性能与用途。并展望了 PPS 合金的发展。
关键词:聚苯硫醚;共混合金;聚四氟乙烯
中图分类号:0633.3 文献标识码:A
" ""
将不同类的聚合物采用物理或化学的方法共 混,不仅可以显著改善原聚合物的性能,形成具有 优异综合性能的聚合物体系,而且可以极大地降 低聚合物材料开发和研制过程中的费用,降低成 本。由于开发性能优异的单体十分困难,一种工 业化的新型聚合物从研制到生产需要高达两亿美 元的投资;而研制并工业化生产一种新型聚合物 共混物则只需数百万美元[1]。因此,聚合物的共 混改性具有很大的研究开发前景。
PSF 树脂具有良好的力学性能、介电性能、化 学稳定性和耐热性,但 PSF 在熔融时粘度较大,给 成型加工带来一定困难。可采用 PSF 与 PPS 共 混,以降低其粘度,改善加工性能。
张秋禹研究了 PSF / PPS 共混物流变性能、力 学性能及形态[8]。结果表明,PPS 与 PSF 共混显 著改善了 PPS 的韧性和冲击性。PSF / PPS 共混物 的弯 曲 强 度、弯 曲 弹 性 模 量 和 拉 伸 弹 性 模 量 比 PSF 有所提高;拉伸强度稍有下降,但可采用交联 PPS 代替非交联 PPS 加以弥补。同时,PSF / PPS 共 混物与 PSF 相比,熔体粘度低、加工性能好、综合 力学性能好,适宜于制造各种形状复杂、要求力学 性能和尺寸稳定性好、又能在较高温度下使用的 制品,因此,在电子电器、机械设备和交通运输等 领域有广泛应用前景。
(1 . 四川大学高分子材料科学与工程学院,四川 成都 610065; 2 . 四川大学材料科学技术研究所,四川 成都 610064)
摘要:本文简述了特种工程塑料聚苯硫醚(PPS)与其它多种高聚物的共混改性,分别介绍了 PPS / PA、PPS /
PEEK、PPS / PSF、PPS / TLCP、PPS / PF、PPS / PBT、PPS / PES、PPS / PC、PPS / PEK - C、PPS / PS 以及其它 PPS 共混合金在
由于 PPS 的 伸 长 率 较 低、抗 冲 击 性 较 差,采用 PBT 树脂与 PPS 共混,既可保持 PPS 原有 的优 异 性 能,又 可 达 到 增 韧 的 目 的。邓 元 等 在 Brabender 混合仪中,用熔融共混法制备 PBT / PPS 结晶 / 结晶型共混体系,采用 DSC、WAXD 和 SEM 对共混物 进 行 了 研 究[11],结 果 表 明,PBT 与 PPS 不相容,共混后两组份在各自的微区内进行结晶。 但 PBT 的 加 入 可 使 PPS 的 熔 体 粘 度 明 显 上 升, PBT 的含量越大,熔体粘度越大,加工性能变差。 随着 PBT 组分的减少,PBT 结晶的完善性受到影 响。在 PBT / PPS = 80 / 20 时 PBT 为连续相,PPS 为 分散相。SEM 观察发现,PBT 和 PPS 两相是明显 分离的,有清晰的界面。
聚苯硫醚[2(] POiyphenyiene suifide,简称 PPS) 又称聚苯撑硫、聚次苯基硫醚,是美国菲利浦石油 公司于 1968 年以 RytOn 商标投放市场,并于 1973 年开始工业化生产的一种综合性能优异的热塑性 结晶树脂,其熔点高达 280 ~ 290C,分解温度大于 400 C ,与无机填 料、增 强 纤 维 或 其 它 高 分 子 材 料 复合,即可制成各种 PPS 工程塑料及合金。PPS 工程塑料的突出特点为耐高温、耐腐蚀、耐辐射、 不燃、无毒、机械性能和电性能十分优异,制品的 尺寸稳定性好,可用多种方法进行成型加工,并可 对制品进行二次加工,用途十分广泛。
1 PPS 共混合金的研究进展
PPS 分子链呈刚性,结晶度可达 75% ,韧性较 差,又因熔点高,在熔融过程中易与空气中的氧发
生热氧化交联反应,致使粘度不稳定。通过聚合
物共混改性是克服 PPS 上述缺点的有效措施。 1 . 1 PPS / 聚酰胺(PA)共混合金
PPS / PA 是一个成熟的、已走向实用的 PPS 合 金。由于 PPS 和 PA 的溶度参数十分相近,分别 为!= 12.5 和!= 12.7 ~ 13.6,具有较好的热力学 相容性,高温下几乎可以任何比例混溶。PPS / PA (60 / 40)共混物的冲击强度约为 PPS 的 5 倍,极大 的改善了 PPS 的脆性;共混物的拉伸强度、弯曲强 度比 PPS 均有所提高,只是热变形温度略有下降, 综合性能相当理想。
