35KV母线差动保护送电操作
某光伏电站35kV升压站母差保护动作事故分析
2020.12 EPEM131新能源New Energy某光伏电站35kV升压站母差保护动作事故分析中电投电力工程有限公司 杨 锐摘要：分析某光伏电站35kV母差保护的一次动作事故原因、造成的损害以及处理结果，总结了光伏电站二次保护的运行注意事项。
关键词：母差保护；电流互感器某光伏发电站发电容量12MW，电站升压站35kV 系统采用单母线接线方式，通过35kV 线路接入220kV 某变电站35kV 侧3605断路器，2017年6月30日首次并网运行。
35kV 系统配置有1#SVG 481断路器、1#接地变482断路器、集电I 线483断路器、集电II 线484断路器、35kV 线路486断路器、#1站用变4805断路器、备用断路器485以及母线PT 共六个间隔。
35kV 母线配置一套长园深瑞提供的BP-2CA-G 型母差保护，#1接地变配置有东唐电气设备有限公司提供的DT-XHKII-PC 型偏磁型消弧线圈成套装置1套，投入跳闸。
1 事故经过1.1 事故前运行方式故障发生前光伏电站设备运行正常，天气晴。
35kV 站用变I、SVG 481开关、接地变482开关、集电Ⅰ线483开关、集电Ⅱ线484开关、集电Ⅲ线（备用）485开关、35kV 线路486开关为运行状态，各发电单元与系统并网发电。
1.2 事故经过2020年6月5日09时13分，消弧线圈检测到系统有接地点并发出告警信号，报文显示选线装置未能选出接地故障间隔。
收到报警信号后，现场运行人员检查各间隔及保护装置，未发现异常。
随后接到地调电话询问站内母线及线路接地告警相关情况，运行人员向地调回复“消弧线圈检测到系统有接地点，控制装置发出接地告警”，之后运行人员再次检查全站设备，仍未未发现异常和接地故障点。
后运行人员接调度命令，采用拉路法准备分开集电III 线485断路器。
尚未操作之时，2020年6月5日09时57分59秒，35kV母线差动保护动作，保护开出跳开1#SVG 481断路图2 消弧线圈及接地选线装置报文图1 电气主接线图图3 35kV 母差保护报文132 EPEM 2020.12新能源New Energy器、1#接地变482断路器、集电I 线483断路器、集电II 线484断路器、集电III 线（备用）485断路器、白垣线486断路器，35kV 升压站全站失电。
35kVⅠ段母差保护动作事故原因分析
35kVⅠ段母差保护动作事故原因分析摘要：为加强对35kVⅠ段母差保护动作事故原因的分析，找准精确跳闸现象发生的原因，本文以实际案例为研究对象，首先对跳闸现象进行分析，主要涉及到天气环境变化、保护信息进行阐述，然后提出了35kVⅠ、Ⅱ段母线保护A相出现差流原因，旨在为找准事故发生原因，制定可行性高解决措施提供参考。
关键词：35kVⅠ段母差保护动作；事故；原因一、引言2019年6月13日某园区220kV变电站35kVⅠ段母差保护，因雷雨期间35kVⅠ段母联二次电流回路电流反串，母差保护出口动作跳闸Ⅰ段所有链接开关，造成35kVⅠ段及供至园区#1、#2电炉、#1电石、#1联络线等线路失压。
图1 某园区220kV变电站35kVⅠ段接线图二、事故发生经过：①6月12日20:00有雷电大雨，20:37：20.748ms35kVⅠ、Ⅱ段母线保护柜同时出现母差保护启动、TA三相断线动作告警，A相差流0.631A，TA断线有闭锁差动保护功能，且差流未达到定值1A，因此母差保护启动告警，但处于出口闭锁状态。
如下图2所示。
图3 CT断线闭锁报警功能及内部逻辑示意图此后35kVⅠ、Ⅱ段母线保护持续出现母差保护启动、TA三相断线动作告警，均同一时间启动告警及复归。
A相差流达到1.564A>差流定值1A。
软件、如下图4所示。
图2②6月13日1:03:21.316ms，35kVⅠ段母线保护柜母差出口，35kVⅠ段母线所有开关全部跳闸，调出后台事件列表查看保护动作顺序：1:01:37.004ms，10kV原矿#1破碎机起动中速断保护动作、运行中速断保护动作，动作电流98.66719A，1:01:39.019ms，10kV原矿#3棒磨机低电压保护动作1:02:00.314ms，35kVⅠ段母线保护柜母差差动电压动作1:02:00.316ms，35kVⅠ段母线保护柜母差保护出口动作，A相差流1.658A。
1:02:00.349ms，35kVⅠ段母线保护柜母线故障信息动作1:02:00.638ms，35kVⅠ段母线保护柜母差保护出口复归1:02:00.746ms，总降35kVⅠ段母线保护柜母差保护启动1:02:09.133ms，10kV蒸发母联备自投动作1:02:11.903ms，10kV循环水母联备自投动作1:02:14.729ms，10kV沉降母联备自投动作1:02:22.724ms，10kV原矿母联备自投动作1:02:59.001ms，10kV主厂房Ⅰ段#1空压机低电压保护动作1:03:03.825ms，10kV主厂房Ⅰ段#1引风机低电压动作1:03:04.381ms，10kV主厂房母联备自投动作1:03:21.156ms，35kVⅡ段母线保护柜母差保护启动1:03:45.031ms，10kV综合泵房母联备自投动作1:04:48.970ms，220kV#1主变保护A柜后备保护启动1:05:36.874ms，220kV#1主变保护B柜后备保护启动如下图5所示。
35kv母线差动保护原理
35kv母线差动保护原理
35kV母线差动保护是电力系统中一种重要的保护方式，其原理
是通过对母线两端电流的差值进行保护。
在35kV电力系统中，母线
是电力输送的关键部件，因此需要对其进行可靠的保护。
母线差动
保护的原理主要包括以下几个方面：
1. 差动保护原理，母线差动保护是一种基于比较保护对象两端
电流的差值来实现保护的方式。
当母线正常运行时，两端电流的差
值应该接近于零，如果出现故障，例如短路或接地故障，两端电流
的差值将会增大，差动保护就会动作，切断故障电流，保护母线和
系统的安全运行。
2. 差动保护装置，差动保护装置通常由主保护装置和备用装置
组成，主要由电流互感器、比率变压器、比较元件、逻辑控制单元
和动作元件等组成。
电流互感器用于采集母线两端的电流信号，比
率变压器用于将信号变换到适合保护装置处理的范围，比较元件用
于计算两端电流的差值，逻辑控制单元用于判断差值是否超过设定值，并控制动作元件进行保护动作。
3. 差动保护特性，母线差动保护具有灵敏、快速、可靠的特点，
能够对母线及其附属设备进行全面的保护。
差动保护的动作不受保护对象的容量大小和运行方式的影响，适用于各种类型的母线。
4. 差动保护的应用范围，母线差动保护广泛应用于各种类型的变电站和电力系统中，特别是在35kV及以上的电压等级的电力系统中，对于保护母线的安全运行起着至关重要的作用。
总的来说，35kV母线差动保护通过对母线两端电流的差值进行监测和比较，实现了对母线的可靠保护，保证了电力系统的安全稳定运行。
35kV变电站差动保护动作原因分析及处理
35kV变电站差动保护动作原因分析及处理发表时间：2018-08-09T09:47:59.047Z 来源：《电力设备》2018年第12期作者：龚睿侯斌[导读] 摘要：本文对35kV拖不卡变电站差动保护动作故障原因进行深入分析，找到本次故障的根本原因是电流互感器一次侧绝缘击穿。
（云南电网昆明供电云南昆明 650011）摘要：本文对35kV拖不卡变电站差动保护动作故障原因进行深入分析，找到本次故障的根本原因是电流互感器一次侧绝缘击穿。
为防止同类故障的发生，提出此类35kV变电站运行过程中，应当采取的管理和技术措施；并通过此次跳闸事故的分析和处理，为以后的变电站安全运行提供借鉴。
关键词：绝缘击穿；差动保护；母线过电压；运行方式（一）情况说明1、35kV拖布卡变事件前运行方式： 35kV母线经35kV海拖线3621隔离开关供电，35kVⅠ段母线电压互感器运行。
35kV1号主变35kV侧301断路器运行。
35kV2号主变35kV侧302断路器运行。
2、35kV拖布卡变事件后运行方式： 35kV母线经35kV海拖线3621隔离开关供电，35kVⅠ段母线电压互感器运行。
35kV1号主变35kV侧301断路器正常运行。
35kV2号主变35kV侧302断路器热备用。
3、35kV拖布卡变保护动作情况： 2018年05月14日00时13分18秒，35kV 拖布卡变35kV2号主变比率差动保护动作。
跳开35kV2号主变35kV侧302断路器、35kV2号主变10kV侧002断路器。
（二）二次设备分析继电保护人员到达现场后对35kV2号主变保护装置、二次电流回路、对侧110kV海子头35kV设备进行检查，发现以下三个问题：1、35kV拖不卡变2号主变保护装置有两次差动保护动作，第一次差动保护动作未出口跳闸，第二次差动保护动作出口跳闸；2、35kV拖不卡变2号主变高压侧电流互感器二次绕组绝缘低于1MΩ；3、35kV拖不卡变上级电源，110kV海子头变35kV两段母线三相电压，存在过压情况。

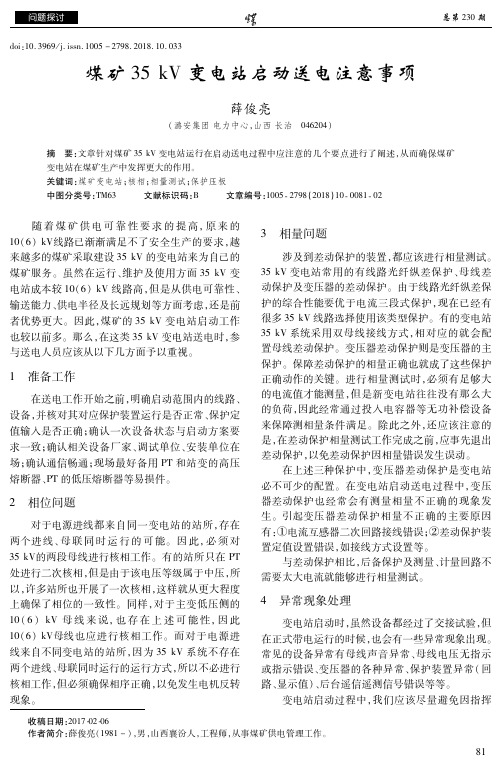

煤矿35 kV变电站启动送电注意事项
收稿日期：２０１７?０２?０６作者简介：薛俊亮（１９８１－），男，山西襄汾人，工程师，从事煤矿供电管理工作。
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００５－２７９８．２０１８．１０．０３３煤矿３５ｋＶ变电站启动送电注意事项薛俊亮（潞安集团电力中心，山西长治 ０４６２０４）摘 要：文章针对煤矿３５ｋＶ变电站运行在启动送电过程中应注意的几个要点进行了阐述，从而确保煤矿变电站在煤矿生产中发挥更大的作用。
关键词：煤矿变电站；核相；相量测试；保护压板中图分类号：ＴＭ６３ 文献标识码：Ｂ 文章编号：１００５?２７９８（２０１８）１０?００８１?０２ 随着煤矿供电可靠性要求的提高，原来的１０（６）ｋＶ线路已渐渐满足不了安全生产的要求，越来越多的煤矿采取建设３５ｋＶ的变电站来为自己的煤矿服务。
虽然在运行、维护及使用方面３５ｋＶ变电站成本较１０（６）ｋＶ线路高，但是从供电可靠性、输送能力、供电半径及长远规划等方面考虑，还是前者优势更大。
因此，煤矿的３５ｋＶ变电站启动工作也较以前多。
那么，在这类３５ｋＶ变电站送电时，参与送电人员应该从以下几方面予以重视。
１ 准备工作在送电工作开始之前，明确启动范围内的线路、设备，并核对其对应保护装置运行是否正常、保护定值输入是否正确；确认一次设备状态与启动方案要求一致；确认相关设备厂家、调试单位、安装单位在场；确认通信畅通；现场最好备用ＰＴ和站变的高压熔断器、ＰＴ的低压熔断器等易损件。
２ 相位问题对于电源进线都来自同一变电站的站所，存在两个进线、母联同时运行的可能。
因此，必须对３５ｋＶ的两段母线进行核相工作。
有的站所只在ＰＴ处进行二次核相，但是由于该电压等级属于中压，所以，许多站所也开展了一次核相，这样就从更大程度上确保了相位的一致性。
同样，对于主变低压侧的１０（６）ｋＶ母线来说，也存在上述可能性，因此１０（６）ｋＶ母线也应进行核相工作。
而对于电源进线来自不同变电站的站所，因为３５ｋＶ系统不存在两个进线、母联同时运行的运行方式，所以不必进行核相工作，但必须确保相序正确，以免发生电机反转现象。
35kV变电站差动保护跳闸分析
35kV变电站差动保护跳闸分析摘要：变电站主要功能是电力的传输和向各个站点之间的传输,其中一个不可缺失的重要组成部分就是主变压器。
整个电网的安全非常重要,主变压器的安全运行关系到整个电网的安全,始终影响着电网的安全经济运行,展示出非常重要的部分。
为解决变电站在送电过程中出现跳闸现象,对变电站主变差动保护动作跳闸的原因进行研究,并提出相应的解决方法,以期为相关工程提供参考。
关键词：变电站；跳闸保护；解决措施1原因分析变压器纵联差动保护动作的原因一般有几个方面：由于变压器本体及两侧间隔故障引起保护动作；外部故障引起的保护误动；电流互感器二次接线错误引起的保护误动；实际接线变比与保护定值不一致保护误动；保护装置故障保护误动。
2变压器两侧绕组接线不同而产生的不平衡电流由于该站保护装置不具备自动平衡变压器两侧绕组接线不同而产生的不平衡电流功能，所以将变压器星形侧的电流互感器接成三角形，接线系数为3，而将变压器三角形侧的电流互感器接成星形，接线系数为1。
因此，当变压器在正常运行状态，且两侧电流互感器电流接线正确情况下，通入差动保护高低压侧电流大小相等，方向相反，通入差动保护继电器电流为0，保护不动作。
当变压器在正常运行状态，保护装置处高压侧U，V相电流交叉，从相量图可以看出，在变压器正常运行情况下，始终存在电流IK通入差动保护继电器，当变压器达到一定负荷P，将使IK≧Icd，差动保护启动跳闸。
P值与运维人员反馈的跳闸时间段负荷4500kVA基本吻合，所以可以确定导致差动保护误动的原因就是差动保护装置处高压侧U，V相电流交叉接入所致。
３差动保护装置动作分析由于现场装置未进行同步校时，因此对各装置报文进行对比。
对比结果显示，当日１２：１５：１２ＪＨ８０１保护装置发生异常闭锁，１２：１９：０９保护复位完成后重新投入保护功能；总降站侧差动保护动作时刻为１２：１９：１０。
总降３１８侧ＰＣＳ－９６１８保护录波如图２所示。
母线差动保护的工作原理和保护范围
母线差动保护的工作原理和保护范围 ( 共 6 页 )-本页仅作为预览文档封面，使用时请删除本页-母线保护装置是正确迅速切除母线故障的重要设施,它的拒动和误动都将给电力系统带来严重危害.母线倒闸操作是电力系统最常见也是最典型的操作,因其连接元件多,操作工作量大,对运行人员的综合操作技能也提出了较高的要求.基于一次设备的客观实在性,运行人员对一次设备误操作所带来的危害都有一个直接的较全面的感性认识. 但对母线差动保护在倒闸操作过程中进行的一些切换、投退操作则往往认识含糊.1 母线差动保护范围是否是确定的,保护对象是否是不变的通常讲的差动保护包含了母线差动保护、变压器差动保护、发机电差动保护和路线差动保护.实现差动保护的基本原则是一致的, 即各侧或者各元件的电流互感器,按差接法接线,正常运行以及保护范围以外故障时,差电流等于零,保护范围内故障时差电流等于故障电流,差动继电器的动作电流按躲开外部故障时产生的最大不平衡电流计算整定.但也应该十分清晰,母线差动保护与变压器差动保护、发机电差动保护又有很大的不同:即母线的主结线方式会随母线的倒闸操作而改变运行方式,如双母线改为单母线运行,双母线并列运行改为双母线分段并列运行,母线元件(如路线、变压器、发机电等)可以从这一段母线倒换到另一段母线等等.换句话说,母线差动保护的范围会随母线倒闸操作的进行、母线运行方式的改变而变化(扩大或者缩小),母线差动保护的对象也可以由于母线元件的倒换操作而改变(增加或者减少).忽视了这一点,在进行母线倒闸操作时,对母线差动保护的一些必要的切换投退操作肯定就认识含糊、甚至趋于盲目了.2 母线倒闸操作时是否须将母线差动保护退出“在进行倒闸操作时须将母线差动保护退出”是错误的,之所以产生这种错误认识,是因为一些运行人员曾经看到过,甚至在母线倒闸操作时发生过母线差动保护误动,但其根本原因是对母线差动保护缺乏正确认识.母线倒闸操作如严格按照规定进行,即并、解列时的等电位操作,尽量减少操作隔离开关时的电位差,严禁母线电压互感器二次侧反充电,充分考虑母线差动保护非选择性开关的拉、合及低电压闭锁母线差动保护压板的切换等等,是不会引起母线差动保护误动的.因此,在倒母线的过程中,母线差动保护的工作原理如不遭到破坏, 普通应投入运行.根据历年统计资料看,因误操作引起母线短路事故, 几率还很高.尽管近几年为防止误操作在变电站、发电厂的一次、二次设备上安装了五防闭锁装置,但一些运行人员违规使用万能钥匙走错间隔、误合、误拉仍时有发生.这就使在母线倒闸操作时,保持母线差动保护投入有着极其重要的现实意义.投入母线差动保护倒母线, 可以在万一发生误操作造成母线短路时,由保护装置动作,切除故障, 从而避免事故的进一步扩大,防止设备严重损坏、系统失去稳定或者发生人身伤亡事故.事实上,与其说母线倒闸操作容易引起母线差动保护误动,倒不如说,母线倒闸操作往往会使母线差动保护失去选择性而误切非故障母线.3 母线倒闸操作后,是否要将母线差动保护的非选择性开关合入实际工作中一些运行人员片面地认为,母线倒闸操作会使母线差动保护失去选择性,故在操作完成后,合入母线差动保护的非选择性开关.产生这一认识误区的根源在于他们不明白母线差动保护装置中设置这一非选择性开关的目的.母线保护有多种类型,不同类型的母线保护其实现保护的工作原理是不一样的.某些类型的母线保护由于其工作原理本身存在缺陷, 在进行母线倒闸操作时会使装置失去对故障母线的选择性.因此,问题的关键是运行人员要弄清晰:哪种类型的母线保护在母线倒闸操作时会失去对故障母线的选择性以及怎样在适当的时候将装置的非选择性开关合入, 在什么时候又该将装置的非选择性开关拉开,抑或者是否应使该开关保持合入状态.这里仅就固定连接的母线差动保护和母联电流相位比较原理差动保护以及电流相位比较式母线保护作一简单说明.(1) 固定连接的母线差动保护.这种母线差动保护要求母线上的电源元件,必须按照事先规定好的固定连接方式运行,母线故障时,母线差动保护的动作才有选择性.当母线保护采用此种类型时,进行电源元件的倒换,将使保护失去选择性.因此,倒换前合入母线差动保护非选择性开关,倒完后也不拉开.对负荷元件, 则在倒换前合入非选择性开关,倒换后拉开非选择性开关,同时负荷元件的跳闸压板也作相应的切换.(2) 母联电流相位比较原理的母线差动保护.这种保护无固定连接的要求.只要母差保护的跳闸压板位置与元件母线隔离开关所接母线位置相对应就可以了.因此,倒换操作前将非选择性开关合入,倒换后再拉开,并对母线差动保护跳闸压板及重合闸放电压板,切换到倒换后所对应的母线位置就可以了.这种保护存在的缺点是 2 组母线分列运行时,母线将失去选择故障母线组的能力.(3) 电流相位比较式母线差动保护.这种保护只反应电流间的相位,具有较高的灵敏度.倒闸过程中,需合入非选择性开关,倒闸后将被操作元件的跳闸压板及重合闸放电压板切换至与所接母线对应的比相出口回路就可以了.如果片面地认为倒闸操作就使保护失去选择性,并没有适时地合入或者拉开保护的非选择性开关,相反地会使母线差动保护不能按设计的工作原理工作,从而真正失去选择性.更具体地讲,倒母线时,母线差动保护的非选择性开关合理的操作顺序是:①双母线改为单母线运行前,先合入非选择性开关,后取母联断路器直流控制回路熔断器;②单母线改为双母线运行后,先投入母联断路器直流控制回路熔断器,后拉母线差动保护非选择性开关.这样,就能保证在任何情况下,由母线差动保护装置动作切除故障.4 母联断路器代路时,是否母线差动保护可不作任何切换操作一些运行人员错误地认为母联断路器自然是母差保护的范围, 母差保护动作母联断路器也该跳开.殊不知,母联断路器代路时,由母联断路器送电的备用母线,实际上已是路线的一部份.路线上发生故障理应由路线断路器跳闸切除,而此时母联断路器代路实际上就只能起到路线断路器的作用.但如果此时母差保护不作任何切换,则备用母线故障母线保护也将动作.显然这种代路方式母线保护动作是不必要的,也是不合理的.这时,正确的切换操作是把母联断路器所代路线及其母线划出母线差动保护范围之外.无论哪种原理的母线差动保护,均要操作母联断路器的母线差动保护电流试验盒(或者连片),同时使被代路线本身的母线差动保护电流互感器 TA 从运行的母线差动保护电流回路上甩开, 短接好.这样,才干保证母联断路器代路时,母线差动保护安全、合理运行.5 做相关试验时,是否只要母线元件的隔离开关拉开了,就不会影响母线差动保护的正常工作运行人员本应该非常清晰,母线差动保护的动作与否取决于加入差动继电器的差电流大小,只要达到了动作值,母线差动保护就会动作切除母线元件.虽然停电母线元件的隔离开关拉开了,但因母线差动保护的所有电流互感器二次回路是并在一起的,即使一次设备已停电,其二次回路也要按运行设备对待,不得将母线差动电流回路随便接地、短路或者误引入外接电源.运行人员要特殊重视如下几个环节:(1) 运行中的母线差动保护的电流互感器二次电路被短接后,不管这种短接与母线差动保护的总差回路脱离或者相连、均已破坏了母线差动保护的工作原理,在正常或者发生穿越性故障时,均将引起二次差电流的不平衡,并可能产生误动.(2) 母线元件设备做一次回路短路试验,如电流互感器 TA 的一次通电试验,工作前应将母线差动保护停用,或者将与试验回路有关的母线差动保护的电流互感器 TA 从运行的母线差动保护电流回路上甩开,短接好.应该指出,母线差动保护在母线倒闸操作过程中的切换、投退要与该母线采用的母线保护的类型,保护的技术特性、母线的结线方式及倒闸先后母线运行方式的变换,甚至要与电网的运行方式具体结合起来.运行人员在进行倒闸操作时,要十分明确:操作是否破坏了固定连接的要求、是否会使保护失去选择性;操作完毕后,母线方式是否改变、母线保护是否具有自适应性等等.惟独这样,才干确保倒闸操作过程中及其操作完成后母线及其保护的安全合理运行.。
母线差动保护运维操作控制要点
母线差动保护运维操作控制要点作者：陈刚山江涛来源：《科技创新与应用》2016年第28期摘要：母线倒闸操作包括一次设备操作和二次设备操作，尤其是二次设备操作不当极有可能引起母线保护动作，切除所有元件。
文章分析了母线倒闸操作过程中的常见问题及注意事项，为运行人员常规操作提供了技术参考。
关键词：母线差动保护；运维操作；控制要点引言母差保护是保证变电站母线发生故障时候能够快速动作，切除母线上所有运行断路器的主保护，母差保护的正确动作关系着整条母线上所有设备的安全运行，在变电设备常规操作中，常见的母线倒闸操作包括一次设备操作和二次设备操作，尤其是二次设备操作，一个小的失误，就有可能造成母差保护误动作，跳掉母线上的所有元件的严重后果。
了解母差保护二次操作相关注意事项对于运行人员和调度人员都很重要。
1 倒母线等常规一次操作的原则及注意事项在日常变电检修及故障状况紧急操作时，经常需要运行人员通过倒母线的方式腾出一段母线将故障线路所在的母线停运下来进行检修或故障处理。
这时候运行人员就必须拟好倒闸操作票，按照典型操作票要求开展一次倒闸操作，也就是将需要操作所有一次断路器及两侧刀闸，在操作过程中必须时刻注意一次刀闸的所处的I、II母的位置是否与实际应该所在母线的位置一致，同时检查刀闸辅助接点的位置是否与一次设备位置一致，操作时必须按照规程要求，一人唱票、一人复诵，核对无误后在专人监护下操作，避免走错或误入其它运行设备间隔。
操作完毕后及时将操作信息记录，为下一步的操作提供准确信息。
2 倒母线等常规二次设备操作应注意事项2.1 电压切换把手的操作常见的母差保护屏右上方的电压切换把手有双母、Ι母、Ⅱ母三个位置，当Ι母YH停运时，将把手打到Ⅱ母；当Ⅱ母YH停运时，将把手打到Ι母；当两段YH同时运行时，打到双母位置。
（当置“双母”位置时，引入装置为Ι母、Ⅱ母电压。
当置Ι母时，引入装置为Ι母电压。
当置Ⅱ母时，引入装置为Ⅱ母电压。
35kV母线差动保护的调试
35kV母线差动保护的调试周剑平（镇海炼化检安公司）摘要：对BUS1000母线差动保护继电器的原理进行分析，介绍了镇海炼化公司第二热电站35kV母线差动保护的调试方法。
通过合理的调试，减少由于35kV母线差动保护出现误动而引起故障。
关键词：继电器差动保护调试1 概述镇海炼化公司第二热电站35kV及110kV母线的差动保护采用美国通用电气公司（GE）生产的BUS1000保护装置，BUS1000保护装置是一种高速静态保护系统，动作时间可达到10毫秒，灵敏度高，防误动性能好，运行中如出现电流回路断线，经10秒延时即闭锁继电器出口，防止误动作。
BUS1000保护装置对电流互感器的要求不高，允许各回路的电流互感器具有不同的变比，但变比差异不能超过10倍，互感器的最小饱和电压应大于100V。
2000年8月，发生炼油303线电缆炸裂事故，二电站的35kV母差保护出现误动，至使部分装置失电，影响到生产。
因此，搞清BUS1000保护装置误动的原因及采取何种方法解决，如何通过合理的调试来验证保护装置的完好显得尤为重要。
2 BUS1000保护装置的动作原理图1和图2分别为BUS1000保护装置内部故障及外部故障的原理图。
图1 内部故障时BUS1000原理图图2 外部故障时BUS1000原理图被保护母线上各线路的电流互感器（即主电流互感器）二次电流经BUS1000装置中的辅助电流互感器转换为统一的0～1A的电流，再经电流/电压转换板变成0～1V交流电压信号，经整流后成为直流电压信号。
由图中可以看出，整流后的直流电压VF 与各线路的电流之和成正比，VD与各线路的电流之差成正比。
BUS1000保护装置是一个比率制动差动保护，用VF 作制动量，反应制动电流IF，V D 作动作量，反应差动电流ID，VD和VF经加法器和电平比较器后获得以下动作特性：I D -KIF≥0.1式中：ID－差动回路电流；IF－制动回路电流；K－比率制动系数。
35kV接地故障引起主变差动保护动作的分析
35kV接地故障引起主变差动保护动作的分析摘要：针对一起110kV变电站主变差动保护动作的分析，通过故障波形并辅之以电流回路图分析，展现故障全过程，最终确定故障点。
为不接地系统下主变差动保护异常动作提供经验参考。
关键词：主变、差动保护、动作分析、故障录波前言变压器作为电力系统中的主要元件，承担着改变电压、传递电能的使命，是保障电网安全、稳定运行的基础。
其运作的可靠性关乎变电站的整体安全，一旦出现故障，将严重影响供电可靠性和电网稳定性。
变压器差动保护作为保护变压器本体的主保护，为保障变压器设备安全、电网安全发挥着重要作用。
本文结合一起主变差动保护动作的案例，通过检查现场的电力一、二次设备和故障录波，分析变压器差动保护跳闸的原因，为类似事故提供参考与借鉴。
1 故障经过2019年10月15日13时28分，110kV 蓝口站#2主变差动保护动作，#2主变变高1102开关、变中302开关发生跳闸。
事故前，110kV蓝口站#1、#2主变变高并列运行，#1变变高、变低在运行，变中热备用，#1变带10kV全部负荷；#2变变高、变中在运行，变低热备用，#2变带35kV全部负荷，如图1所示。
图1 110kV蓝口站事故前运行方式2 现场初步检查事故发生后，当值调度立马通知相关运维单位，组织运维人员到现场检查一、二次设备状态，分析动作原因，查找故障点。
运维人员到现场后发现#2主变变中302开关A相有明显故障点，#2主变保护及操作箱运行灯正常，动作值达到相关定值。
2.1 一次设备检查情况现场检查#2主变变中302开关A相真空断路器本体，发现下端支持瓷套和上端灭弧室瓷套外观完好无异常，位于中间的支架即上下瓷套连接部分孔封板已脱落，支持瓷套内部的CT绝缘脂从此处喷出，可见场地存在绝缘脂散落现象，B、C两相真空断路器本体整体外观均完好。
2.2 二次设备检查情况（1）#2主变差动保护“运行”绿灯常亮，表示装置运行正常。
保护动作红灯常亮，表示#2主变保护动作。
