列管式换热器出口温度控制系统的设计
列管式换热器课程设计(含有CAD格式流程图和换热器图)
X X X X 大学《材料工程原理B》课程设计设计题目： 5.5×104t/y热水冷却换热器设计专业： -----------------------------班级： -------------学号： ----------- 姓名： ---- 日期： ---------------指导教师： ----------设计成绩：日期：换热器设计任务书目录1.设计方案简介2.工艺流程简介3.工艺计算和主体设备设计4.设计结果概要5.附图6.参考文献1.设计方案简介1.1列管式换热器的类型根据列管式换热器的结构特点，主要分为以下四种。
以下根据本次的设计要求，介绍几种常见的列管式换热器。
（1）固定管板式换热器这类换热器如图1-1所示。
固定管板式换热器的两端和壳体连为一体，管子则固定于管板上，它的结余构简单；在相同的壳体直径内，排管最多，比较紧凑；由于这种结构式壳测清洗困难，所以壳程宜用于不易结垢和清洁的流体。
当管束和壳体之间的温差太大而产生不同的热膨胀时，用使用管子于管板的接口脱开，从而发生介质的泄漏。
（2）U型管换热器U型管换热器结构特点是只有一块管板，换热管为U型，管子的两端固定在同一块管板上，其管程至少为两程。
管束可以自由伸缩，当壳体与U型环热管由温差时，不会产生温差应力。
U型管式换热器的优点是结构简单，只有一块管板，密封面少，运行可靠；管束可以抽出，管间清洗方便。
其缺点是管内清洗困难；哟由于管子需要一定的弯曲半径，故管板的利用率较低；管束最内程管间距大，壳程易短路；内程管子坏了不能更换，因而报废率较高。
此外，其造价比管定管板式高10%左右。
（3）浮头式换热器浮头式换热器的结构如下图1-3所示。
其结构特点是两端管板之一不与外科固定连接，可在壳体内沿轴向自由伸缩，该端称为浮头。
浮头式换热器的优点是党环热管与壳体间有温差存在，壳体或环热管膨胀时，互不约束，不会产生温差应力；管束可以从壳体内抽搐，便与管内管间的清洗。
列管式换热器设计方案
列管式换热器设计方案第一节推荐的设计程序一、工艺设计1、作出流程简图。
2、按生产任务计算换热器的换热量Q。
3、选定载热体，求出载热体的流量。
4、确定冷、热流体的流动途径。
5、计算定性温度，确定流体的物性数据（密度、比热、导热系数等）。
6、初算平均传热温度差。
7、按经验或现场数据选取或估算Ｋ值，初算出所需传热面积。
8、根据初算的换热面积进行换热器的尺寸初步设计。
包括管径、管长、管子数、管程数、管子排列方式、壳体内径（需进行圆整）等。
9、核算Ｋ。
10、校核平均温度差 m T。
11、校核传热量，要求有15－25％的裕度。
12、管程和壳程压力降的计算。
二、机械设计1、壳体直径的决定和壳体壁厚的计算。
2、换热器封头选择。
3、换热器法兰选择。
4、管板尺寸确定。
5、管子拉脱力计算。
6、折流板的选择与计算。
7、温差应力的计算。
8、接管、接管法兰选择及开孔补强等。
9、绘制主要零部件图。
三、编制计算结果汇总表四、绘制换热器装配图五、提出技术要求 六、编写设计说明书第二节 列管式换热器的工艺设计一、换热终温的确定换热终温对换热器的传热效率和传热强度有很大的影响。
在逆流换热时，当流体出口终温与热流体入口初温接近时，热利用率高，但传热强度最小，需要的传热面积最大。
为合理确定介质温度和换热终温，可参考以下数据：1、热端温差（大温差）不小于20℃。
2、冷端温差（小温差）不小于5℃。
3、在冷却器或冷凝器中，冷却剂的初温应高于被冷却流体的凝固点；对于含有不凝气体的冷凝，冷却剂的终温要求低于被冷凝气体的露点以下5℃。
二、平均温差的计算设计时初算平均温差∆t ｍ，均将换热过程先看做逆流过程计算。
1、对于逆流或并流换热过程，其平均温差可按式（2－1）进行计算：2121ln t t t t t m ∆∆∆-∆=∆ （2—1） 式中，1t ∆、2t ∆分别为大端温差与小端温差。
当221t t ∆∆时，可用算术平均值()221t t t m ∆+∆=∆。
列管式换热器设计方案和选用
列管式换热器设计方案和选用设计方案和选用列管式换热器导论：设计方案：1.确定换热器的工作条件：在进行列管式换热器的设计时，首先需要确定换热器的工作条件，包括工作介质的流量、温度、压力等参数。
这些参数将对换热器的尺寸和换热效率等性能产生影响。
2.选择合适的管束类型：列管式换热器一般由多个管子组成的管束和螺纹固定在两个壳体上的结构组成，因此需要选择合适的管束类型。
常用的管束类型有单管、单排管束、多排管束、隔室管束等。
选择合适的管束类型可以提高换热效率，并满足不同的换热要求。
3.确定换热面积和管束长度：换热器的性能主要取决于换热面积和管束长度。
根据工作条件和换热要求，确定合适的换热面积和管束长度。
一般来说，换热面积越大，换热效果越好，但是也会增加成本和体积。
4.确定流体流动方式和传热方式：列管式换热器的流体流动方式包括顺流、逆流和交叉流等，传热方式包括对流传热和辐射传热等。
根据换热要求和经济性，选择合适的流动方式和传热方式。
5.确定壳程流动分配方式：壳程流动分配方式包括平行流动和逆流动等。
在设计中，需要根据换热要求和经济性选择合适的流动分配方式。
选用：1.根据工艺要求选择合适的材料：列管式换热器的材料对于其耐用性和可靠性有着重要影响。
根据介质的性质和工艺要求，选择合适的材料，如不锈钢、碳钢、铜等。
2.确定换热器的维护和清洗方式：列管式换热器由于结构复杂，清洗和维护较为困难。
因此，在选用时需要考虑清洗和维护的方便性，选择易于清洗和维护的设计。
3.考虑能量利用率和经济性：在选用列管式换热器时，还需要考虑能量利用率和经济性。
换热器的能量利用率越高，所需热交换面积就越小，经济性就越好。
因此，选择高效能量利用的换热器是非常重要的。
4.参考其他用户的反馈和评价：在选用列管式换热器时，可以参考其他用户对于不同品牌和型号的反馈和评价。
这些反馈和评价可以提供有关换热器性能和可靠性的宝贵信息。
总结：列管式换热器的设计方案和选用需要考虑多个因素，包括工作条件、管束类型、换热面积、管束长度、流体流动方式、传热方式、壳程流动分配方式、材料选择、维护和清洗方式以及能量利用率和经济性等。
列管式换热器课程设计
列管式换热器课程设计目录1．引言 (1)2.设计方案的确定 (3)2.1冷、热流体流动通道的选择 (3)2.2流速的选择 (4)2.3流动方式的选择 (5)2.4换热管的选择 (5)2.5管子的排列方式 (6)2.6管间距的选择 (7)2.7折流挡板间距的选择 (8)3.1估算传热面积，初选换热器型号 (9)3.1.1基本物性数据的查取 (9)3.1.2热负荷计算 (9)3.1.3确定流体的流径 (9)3.1.4计算平均温度差 (9)3.1.5选K值，估算传热面积 (11)3.1.6初选换热器型号 (11)3.2核算压降 (12)3.2.1管程压降 (12)3.2.2壳程压降 (13)3.3核算总传热系数 (14)3.3.1管程对流传热系数iα (14)α (15)3.3.2壳程对流传热系数03.3.3污垢热阻 (15)3.3.4总传热系数K (16)4.设计结果一览表 (17)设计小结 (19)参考文献 (21)1．引言列管式换热器的型式主要依据换热器管程与壳程流体的温度差来确定。
因管束与壳体的温度不同会引起膨胀程度的差异，若两流体的温差相差较大时，就可能由于热应力而引起管子弯曲或使管子从管板上拉脱，因此必须考虑这种热膨胀的影响。
根据热补偿方法的不同，列管式换热器有以下几种型式：固定管板式换热器、浮头式换热器、U形管式换热器和填料函式换热器。
固定管板式换热器由管箱、壳体、管板、管子等零部件组成（如图1﹣1）[1]，其结构较紧凑，排管较多，在相同直径下面积较大，制造较简单。
它的的结构特点是在壳体中设置有管束，管束两端用焊接或胀接的方法将管子固定在管板上，两端管板直接和壳体焊接在一起，壳程的进出口管直接焊在壳体上，管板外圆周和封头法兰用螺栓紧固，管程的进出口管直接和封头焊在一起，管束内根据换热管的长度设置了若干块折流板。
这种换热器管程可以用隔板分成任何程数。
固定管板式换热器结构简单，制造成本低，管程清洗方便，管程可以分成多程，壳程也可以分成双程，规格范围广，故在工程上广泛应用。
列管式换热器-课程设计
列管式换热器-课程设计一、概述列管式换热器是一种将多个平行管道嵌入到圆柱形壳体中、同时将流体分别流过内、外两侧实现热量传递的设备。
本次课程设计将要探讨的是该设备的设计过程。
二、设计过程1. 确定设计参数设计前需要先确定所需的设计参数，如换热器的设计热负荷、流量、压力等，这些参数将决定换热器的尺寸和布局，为后续设计提供基础。
2. 换热器类型选择根据设计参数、使用场景、材料成本等因素选择适合的换热器类型，如单相流、双相流、冷凝器、蒸发器等。
3. 确定材料和尺寸选择适合的材料和尺寸以满足设计参数，同时考虑生产和运输的成本和实际情况。
4. 确定管束参数确定管束长度、管束密度、管道直径和布局等参数，保证管束的压力和流速符合设计要求，并达到最佳热传导效果。
5. 热传导计算进行热传导计算，以确定管束长度和直径，根据流动状态和温度场计算出换热系数、平均温差和热效率等参数。
6. 设计壳体结构设计壳体的结构和尺寸，确定支撑方式和绝热方式，同时考虑安全和易于维护的因素。
7. 流体力学分析进行流体力学分析，确定流体在管道中的流动状态，以保证衬里的材料和厚度设计得足够坚固，以避免漏泄和磨损。
8. 设计精度分析进行精度分析和优化，以确定设备的运行效率和稳定性，并满足设计和生产的要求。
9. 制造和安装根据设计图纸制造和安装换热器，并进行预试运行和调试，最终达到设计要求。
三、总结以上是列管式换热器的设计过程，该过程需要深入掌握流体力学、热传导学、结构力学等知识，同时也需要掌握计算机辅助设计软件的使用，以提高效率和质量。
设计合理的列管式换热器能够提高生产效率，降低能耗，并为工业生产的可持续发展提供支持。

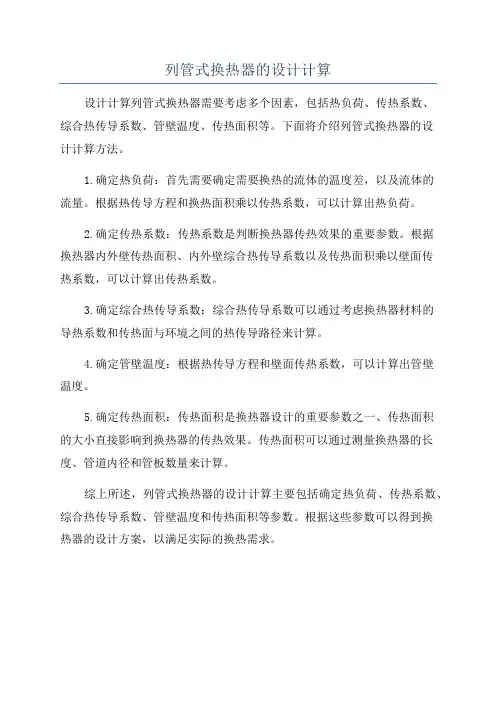

列管式换热器的设计计算
列管式换热器的设计计算
设计计算列管式换热器需要考虑多个因素，包括热负荷、传热系数、
综合热传导系数、管壁温度、传热面积等。
下面将介绍列管式换热器的设
计计算方法。
1.确定热负荷：首先需要确定需要换热的流体的温度差，以及流体的
流量。
根据热传导方程和换热面积乘以传热系数，可以计算出热负荷。
2.确定传热系数：传热系数是判断换热器传热效果的重要参数。
根据
换热器内外壁传热面积、内外壁综合热传导系数以及传热面积乘以壁面传
热系数，可以计算出传热系数。
3.确定综合热传导系数：综合热传导系数可以通过考虑换热器材料的
导热系数和传热面与环境之间的热传导路径来计算。
4.确定管壁温度：根据热传导方程和壁面传热系数，可以计算出管壁
温度。
5.确定传热面积：传热面积是换热器设计的重要参数之一、传热面积
的大小直接影响到换热器的传热效果。
传热面积可以通过测量换热器的长度、管道内径和管板数量来计算。
综上所述，列管式换热器的设计计算主要包括确定热负荷、传热系数、综合热传导系数、管壁温度和传热面积等参数。
根据这些参数可以得到换
热器的设计方案，以满足实际的换热需求。
化工原理课程设计-列管式换热器
XXX学院本科课程设计题目：列管式换热器的设计专业： XXXXXXXX学院： XXXXXXXXXX学院班级：XXXXXXX姓名：XXXX学号：XXXXXXXXXX指导教师：XXXXXX浮头式换热器设计说明说书1概述1.1课程设计学习目的及其重要性设计是一项创造劳动，是设计者对许多构思加以综合，应用基础知识和专业知识去实现设计目标的一个过程。
化工原理课程设计是化工类相关专业的本科生运用化工原理及有关先修课程的基本知识去完成某一设计任务的一次较为全面的化工设计训练，可以增强我们独立学习，独立思考，独立分析的能力。
在设计中需要学生自己做出决策，即自己确定方案，选择流程，查取资料，进行过程和设备的计算，并要对自己的选择做出论证和核算，经过反复的分析比较，择优选定最理想的方案和合理的设计。
所以，课程实践是培养学生解决实际工程问题能力的有益实践。
通过课程设计，我们应该注重以下几个能力的训练和培养：1.初步掌握化工单元操作设计的基本方法和程序。
2.查阅资料，选用公式和搜集数据的能力。
3.树立既考虑技术上的先进性和可行性，又考虑经济上的合理性，并注意操作时的劳动条件和环境保护的正确设计思想，在这种设计思想的指导下去分析和解决实际问题的能力。
4.提高运用工程语言表达设计思想的能力。
5.提高正确的进行工程计算和利用Auto CAD画图的能力。
6.提高用简洁明了的文字，清晰的图表来表达自己设计思想和撰写设计报告的能力。
1.2列管式换热器设计的重要性及其步骤1.2.1重要性：换热设备是化工工业应用典型的工艺设备，主要用于实现热量传递，使热量由高温流体传给低温物体。
一般来说，换热设备在化工厂装置中所占的比例在建设费用方面高达10%~40%。
因此从能源节省以及工厂投资的角度来讲，合理地选择和使用换热设备，可节省投资，降低能耗，具有重要意义。
随着工业的迅速发展，能源消耗量不断增加，能源紧张已成为一个世界性问题。
为缓和能源紧张的状况，世界各国竞相采取节能措施，大力发展节能技术，已成为当前工业生产和人民生活中一个重要课题。
列管式换热器设计
列管式换热器设计首先，设计列管式换热器需要明确换热的目标，包括需要传递的热量、介质的流量和温度差等参数。
然后，根据设定的换热需求和工艺要求，选择合适的列管式换热器型号和规格。
在选择合适的换热器型号和规格时，需要考虑以下几个关键参数：热交换面积、换热介质的流动性、换热器的压降和耐压能力。
热交换面积是衡量换热器换热效率的重要指标，其大小直接影响到传热能力。
同时，换热介质的流动性也会对换热效果产生一定的影响，应选择合适的管道直径和管排方式以确保流动的均匀和稳定。
此外，换热器的压降和耐压能力也是需要考虑的重要因素，应根据压力等级选择相应的材料和结构。
在具体设计过程中，需要进行热力计算、结构设计和材料选择。
热力计算主要包括确定换热面积、由流体性质和传热性能等参数计算所需的换热面积；结构设计主要包括确定外管、内管和管板的尺寸和布置方式；材料选择主要考虑既满足换热要求又能够满足工艺要求的材料。
在热力计算中，可以根据传热液体的流动方式和换热方式选择适当的换热面积计算公式。
对于属于湿壁热传递的换热器，可使用湿壁热传递公式计算热传导量；对于属于气体传导或干壁传热的换热器，需要根据空气或干壁的热传导方程进行计算。
通常采用传热系数和传热面积的乘积来表示换热器的传热能力，以便于换热器的选型。
在结构设计中，一般根据选定的外管和内管的直径以及换热器的长度来确定换热器的尺寸。
外管和内管的直径可以根据流量、温度差和换热介质的材料等要求来确定。
同时，还需要考虑管板的布置方式，常见的有正向流管板、逆向流管板和双逆向流管板等。
每种管板布置方式都具有特定的传热特点，需要根据具体的流体流动方式和换热要求来选择。
在材料选择中，需要考虑介质流体的性质以及工艺要求。
外壳通常采用不锈钢、碳钢等材料；内管则根据介质的性质选择合适的材料，如镍合金、钛合金等耐腐蚀材料。
最后，在设计过程中还要考虑实际的运行条件和安全要求。
根据实际的使用压力和温度等参数，对换热器的耐压能力进行验证，并根据国家相关标准和规范进行强度计算。
