冷却塔冷却效率评价方法.

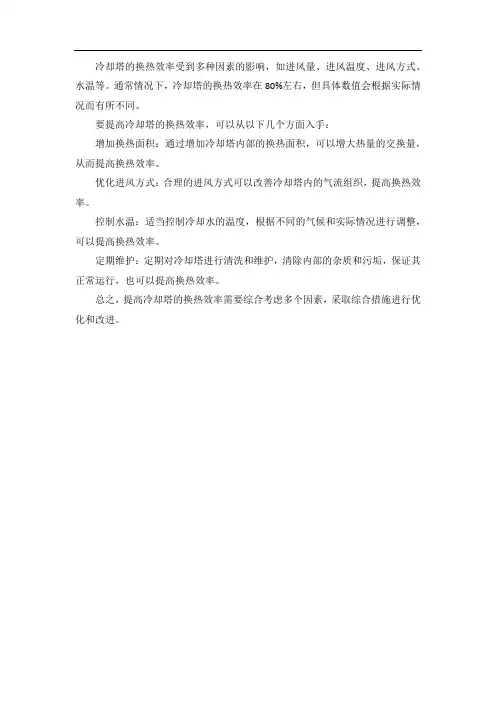

冷却塔换热效率
冷却塔的换热效率受到多种因素的影响，如进风量、进风温度、进风方式、水温等。
通常情况下，冷却塔的换热效率在80%左右，但具体数值会根据实际情况而有所不同。
要提高冷却塔的换热效率，可以从以下几个方面入手：
增加换热面积：通过增加冷却塔内部的换热面积，可以增大热量的交换量，从而提高换热效率。
优化进风方式：合理的进风方式可以改善冷却塔内的气流组织，提高换热效率。
控制水温：适当控制冷却水的温度，根据不同的气候和实际情况进行调整，可以提高换热效率。
定期维护：定期对冷却塔进行清洗和维护，清除内部的杂质和污垢，保证其正常运行，也可以提高换热效率。
总之，提高冷却塔的换热效率需要综合考虑多个因素，采取综合措施进行优化和改进。

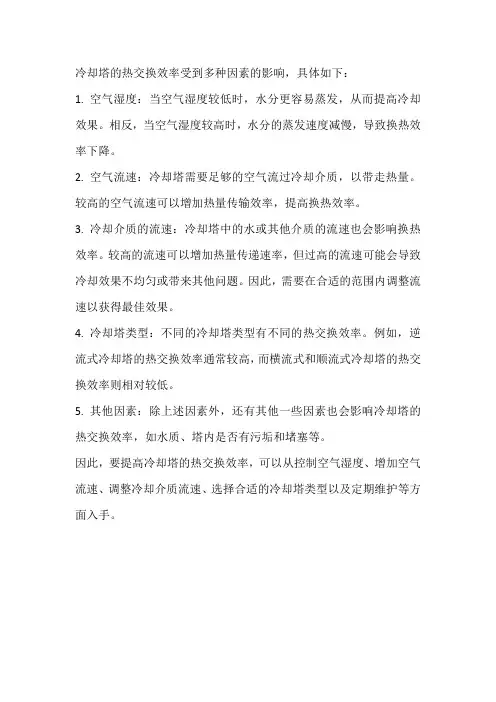

冷却塔热交换效率
冷却塔的热交换效率受到多种因素的影响，具体如下：
1. 空气湿度：当空气湿度较低时，水分更容易蒸发，从而提高冷却效果。
相反，当空气湿度较高时，水分的蒸发速度减慢，导致换热效率下降。
2. 空气流速：冷却塔需要足够的空气流过冷却介质，以带走热量。
较高的空气流速可以增加热量传输效率，提高换热效率。
3. 冷却介质的流速：冷却塔中的水或其他介质的流速也会影响换热效率。
较高的流速可以增加热量传递速率，但过高的流速可能会导致冷却效果不均匀或带来其他问题。
因此，需要在合适的范围内调整流速以获得最佳效果。
4. 冷却塔类型：不同的冷却塔类型有不同的热交换效率。
例如，逆流式冷却塔的热交换效率通常较高，而横流式和顺流式冷却塔的热交换效率则相对较低。
5. 其他因素：除上述因素外，还有其他一些因素也会影响冷却塔的热交换效率，如水质、塔内是否有污垢和堵塞等。
因此，要提高冷却塔的热交换效率，可以从控制空气湿度、增加空气流速、调整冷却介质流速、选择合适的冷却塔类型以及定期维护等方面入手。
闭式冷却塔节能计算
闭式冷却塔节能计算
闭式冷却塔节能计算可通过以下步骤进行：
1. 确定冷却塔的额定功率和运行时间。
额定功率是指冷却塔设计时的额定热负荷，运行时间是指冷却塔每天运行的小时数。
2. 确定冷却塔当前的能效比（COP）和当前的负荷百分比。
能效比是冷却塔每消耗1单位能量所提供的制冷量，负荷百分比是冷却塔当前运行时实际热负荷占额定热负荷的百分比。
3. 计算冷却塔的当前能耗：
当前能耗 = 额定功率 x 运行时间 x (1 - 负荷百分比) / 能效比
4. 计算节能量：
节能量 = 额定功率 x 运行时间 - 当前能耗
通过以上步骤，可以得到闭式冷却塔的节能计算结果。
需要注意的是，这个计算结果是一个估算值，实际的节能效果还受到其他因素的影响，如冷却塔的设计、运行参数的调整等。
因此，在实际应用中，可以进行实测和数据分析，以获得更准确的节能结果。
冷却塔的设计与计算
冷却塔的设计与计算冷却塔是一种用于降温的设备，主要用于工业生产中的热量排放以及空调系统中的冷却。
它通过水和空气之间的传热来实现降温效果。
在设计和计算冷却塔时，应注意以下几个方面。
首先是冷却塔的设计参数。
这些参数包括冷却塔的高度、直径、填料类型和填料高度。
这些参数的选择取决于需要处理的冷却负荷以及水和空气流量。
根据实际情况，冷却塔的高度一般在10米到30米之间，直径一般在3米到10米之间。
填料类型和填料高度影响冷却效率，常用的填料材料包括塑料、木材和金属。
其次是冷却塔的水流和空气流动模式。
冷却塔可以采用不同的流动模式，如逆流、交流和异流模式。
逆流模式是最常见的模式，水和空气在相反方向流动。
交流模式是水和空气在相同方向流动。
异流模式是水和空气在不同方向流动。
选择合适的流动模式可以提高冷却效率。
第三是冷却塔的传热计算。
冷却塔的传热主要是通过水和空气之间的对流、辐射和蒸发传热来实现的。
对流传热是指水经过填料后与空气产生传热，辐射传热是指塔体表面的热辐射与空气产生传热，蒸发传热是指水在冷却塔内蒸发时与空气产生传热。
根据这些传热方式，可以建立传热模型进行传热计算，以确定冷却塔设计的热负荷和传热效率。
最后是冷却塔的风阻计算。
冷却塔在运行过程中会产生一定的风阻，这会影响冷却效果。
计算风阻可以根据空气的流体力学原理来进行。
主要考虑到填料的压降、冷却塔的构造和风机的效率。
通过风阻计算可以确定合适的风机功率和风阻损失，以保证冷却塔的正常运行。
以上是冷却塔设计与计算的基本要点。
在实际应用中，还需要考虑到冷却水质量的要求、冷却塔的防腐蚀措施以及与其他系统的配合等方面。
通过合理的设计和计算，可以实现冷却塔的高效运行，达到降温的目的。
横流式冷却塔简化热力计算方法
横流式冷却塔简化热力计算方法首先，我们需要确定一些冷却塔的基本参数。
这些参数包括：冷却塔的入口水温（Tw1）、出口水温（Tw2）、入口空气温度（Ta1）、空气湿球温度（Ta2）、塔的冷却水流量（Qw）和空气流量（Qa）。
这些参数将用于后续的计算中。
第一步，我们需要计算冷却水的冷却量（Qc）。
冷却量可以通过下式计算得到：Qc=Qw*(Tw1-Tw2)其中，Qw代表冷却水流量，Tw1和Tw2分别代表冷却水的入口温度和出口温度。
第二步，我们需要计算冷却塔的传热量（Qh）。
传热量可以通过下式计算得到：Qh=Qa*(Ta1-Ta2)其中，Qa代表空气流量，Ta1和Ta2分别代表空气的入口温度和湿球温度。
第三步，我们可以根据热力学原理得到冷却塔的热效率（η）。
热效率可以通过下式计算得到：η=Qc/Qh第四步，我们可以通过已知的参数来计算冷却塔的传热面积（A）。
A = Qh / (U * ΔTlm)其中，U代表传热系数，ΔTlm代表对数平均温差。
传热系数的取值与具体的冷却塔结构、材料和工况等因素有关。
ΔTlm可以通过下式计算得到：ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)其中，ΔT1和ΔT2分别代表冷却塔的温度差，可以通过Tw1、Tw2、Ta1和Ta2来计算得到。
最后，我们可以通过上述结果来判断冷却塔的热力性能。
如果热效率较高且传热面积较小，则说明冷却塔的散热效果较好；反之，则说明冷却塔的散热效果较差。
综上所述，通过以上的简化热力计算方法，我们可以估算横流式冷却塔的热力性能。
然而，需要注意的是，这些简化方法仅能提供初步的估算结果，实际的热力计算可能需要考虑更多的因素和参数。
因此，在实际应用中，我们应该根据具体情况来选择适当的计算方法，并进行实际的测试和验证。

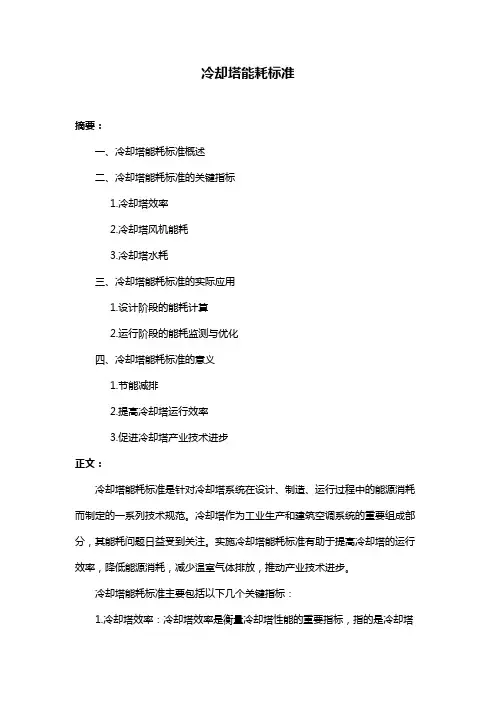

冷却塔能耗标准
冷却塔能耗标准摘要：一、冷却塔能耗标准概述二、冷却塔能耗标准的关键指标1.冷却塔效率2.冷却塔风机能耗3.冷却塔水耗三、冷却塔能耗标准的实际应用1.设计阶段的能耗计算2.运行阶段的能耗监测与优化四、冷却塔能耗标准的意义1.节能减排2.提高冷却塔运行效率3.促进冷却塔产业技术进步正文：冷却塔能耗标准是针对冷却塔系统在设计、制造、运行过程中的能源消耗而制定的一系列技术规范。
冷却塔作为工业生产和建筑空调系统的重要组成部分，其能耗问题日益受到关注。
实施冷却塔能耗标准有助于提高冷却塔的运行效率，降低能源消耗，减少温室气体排放，推动产业技术进步。
冷却塔能耗标准主要包括以下几个关键指标：1.冷却塔效率：冷却塔效率是衡量冷却塔性能的重要指标，指的是冷却塔在单位时间内所能实现的冷却效果与能耗之间的比值。
高效率的冷却塔能够在相同能耗条件下实现更好的冷却效果。
2.冷却塔风机能耗：风机是冷却塔运行过程中的主要能耗设备。
冷却塔风机能耗标准规定了风机的功率、效率、运行电流等参数，以保证风机在满足冷却塔性能要求的同时，降低能耗。
3.冷却塔水耗：冷却塔水耗是指冷却塔在运行过程中所需的水量。
合理的节水设计和管理措施可以降低冷却塔的水耗，从而减少水资源浪费。
在冷却塔能耗标准的实际应用中，主要包括以下两个阶段：1.设计阶段的能耗计算：在冷却塔设计阶段，依据能耗标准对冷却塔的各项能耗指标进行计算，以确保设计方案的合理性和经济性。
设计人员需根据实际工程需求，选择合适的冷却塔类型、尺寸和设备参数，使冷却塔在满足性能要求的同时，达到较低的能耗水平。
2.运行阶段的能耗监测与优化：在冷却塔运行过程中，通过对能耗数据的实时监测，分析冷却塔的能耗状况，发现能耗瓶颈和运行问题。
针对监测结果，采取相应的优化措施，如调整冷却塔的运行参数、加强设备维护和管理等，以降低冷却塔的能耗水平。
实施冷却塔能耗标准的意义主要体现在以下几个方面：1.节能减排：冷却塔能耗标准的实施有助于降低冷却塔系统的能源消耗，减少温室气体排放，为我国实现能源结构调整和绿色低碳发展目标作出贡献。
冷却塔特性及技术数据介绍
冷却塔特性及技术数据介绍冷却塔是一种用于将热水或蒸汽冷却至较低温度的设备，广泛应用于化工、电力、制造业等行业。
它通过将热水或蒸汽流经填料，同时通过风扇或水泵的作用将热量传递到空气或水中，以实现热量的传递和降温的目的。
下面将对冷却塔的特性及技术数据进行详细介绍。
一、冷却塔的特性：1.效率高：冷却塔利用空气或水作为冷却介质，具有较高的传热效率。
通过合理设计和选用高效的填料，冷却塔能够实现较大的换热面积，使得热量传递更加均匀，从而提高了冷却效果。
2.节能环保：冷却塔采用传统的“水-空气”或“水-水”热传递方式，避免了化学工业中常用的溶液冷却剂对环境的污染。
同时，冷却塔还可以利用自然气流进行散热，减少了能源的消耗，提高了能源利用率。
3.运行稳定：冷却塔具有稳定的运行性能和较长的使用寿命。
采用合适的工艺设计和耐腐蚀的材料，冷却塔可以适应不同的工作条件和介质，保持良好的工作状态，减少维修和更换的次数。
4.操作简便：冷却塔的操作和维护相对简单，不需要复杂的操作步骤和设备。
只需要定期清洗和保养，检查填料和风扇的运转情况，就可以确保冷却塔的正常运行。
二、冷却塔的技术数据介绍：1.流量：冷却塔能够处理的流量是决定其性能和规格的重要参数之一、流量通常以千克/小时或立方米/小时来表示，根据工艺需求和用户的具体要求进行选择和设计。
2.温度差：冷却塔能够实现的温度差也是衡量其性能的重要指标。
温度差可以通过冷却塔的进出口温度来计算，通常以摄氏度或开尔文度来表示。
3.效能：冷却塔的效能是指单位面积内的传热能力，通常以热负荷与表面积的比值来表示。
效能的提高可以通过增加传热面积、改善传热介质或改善流体流动等方式来实现。
4.噪音：冷却塔在工作过程中会产生一定的噪音，这对周围环境和人员的影响需要得到合理控制。
噪音通常以分贝为单位进行评估，可以通过选择低噪音设备和增加隔音措施来降低噪音水平。
为了实现更好的冷却效果和经济运行，冷却塔还需要进一步细化设计和选型，包括填料类型、风机型号、水泵功率等。
冷却塔散热量计算
冷却塔散热量计算冷却塔是一种常见的工业设备，用于将热能从流体中散发到周围环境中，以降低流体温度。
而冷却塔的散热量计算是非常重要的，它能帮助我们了解冷却塔的散热效果和能力。
我们需要了解冷却塔的工作原理。
冷却塔通常由填料层、水泵、喷淋装置、空气进出口和风机组成。
当热的流体通过塔内的填料层时，冷却塔中的风机会将周围的空气吹过填料，从而将热量传递给空气。
这样，热的流体就会冷却下来，而冷却塔则扮演了一个热交换器的角色。
要计算冷却塔的散热量，我们需要考虑几个因素。
首先是流体的热负荷，即流体需要散发多少热量。
这个热负荷可以通过测量流体的温度差和流量来计算。
其次是冷却塔的热交换效率，即冷却塔将流体的热量传递给空气的能力。
热交换效率可以通过冷却塔的设计参数和实际运行数据来确定。
最后是环境的温度和湿度，它们会影响冷却塔的散热效果。
在计算冷却塔的散热量时，我们可以使用一些常见的公式和计算方法。
例如，可以使用冷却水的流量、入口温度和出口温度来计算冷却水的散热量。
类似地，可以使用空气的流量、入口温度和出口温度来计算空气的散热量。
通过将两者的散热量相加，我们就可以得到冷却塔的总散热量。
除了公式和计算方法，我们还可以通过实际的运行数据来评估冷却塔的散热效果。
例如，我们可以测量冷却塔出口空气中的湿度和温度，以及冷却水的流量和温度。
通过将这些数据与设计参数进行对比，我们可以判断冷却塔是否正常工作，并且能否满足散热要求。
在进行冷却塔的散热量计算时，我们还需要注意一些细节。
首先是单位的选择，我们应该保持一致使用国际通用的单位制。
其次是数据的准确性，我们应该确保测量的数据具有可靠性和精确性。
最后是参数的选择，我们应该根据具体的情况选择适当的参数进行计算，避免使用不合理的数值。
总结起来，冷却塔的散热量计算是一个复杂而重要的问题。
它需要考虑多个因素，包括流体的热负荷、冷却塔的热交换效率和环境的温度湿度等。
我们可以使用公式、计算方法和实际数据来进行计算和评估。
水泵冷却塔冷水机组效率计算
水泵冷却塔冷水机组效率计算.1美国冷吨=3024千卡/小时（kcal/h）=3.517千瓦（KW）（注：1冷吨就是使1吨0℃的水在24小所内变为0℃的冰所需要的制冷量.）将kW换算成美国冷吨，即在制冷量后面再乘以3.517水泵效率1、水泵效率是指水泵有效功率与轴功率之比。
：即％)。
式中：η——水泵效率((kW)——水泵的有效功率P T (kW)，当水泵直接由电动机带动时，就等于电动机的输出功率。
P ——水泵轴功率水泵的有效功率是指水泵输出功率，即水通过水泵获得的功率。
可按下式计算：(kW) 式中：P——水泵的有效功率T3 Q——水泵流量(m/h)(m)H——水泵总扬程，33）），水等于1000（kg/ m γ——水的比重（kg/m冷却塔效率2、风机效率：Q×p×gQ×p=ηf102Pη1000Pηyy——风机效率；η式中：f——风机的轴功率P,kW；'..Q——风机风量(m3/s)；p——风机全压(kg/m2)；η－传动装置效率；y“1/102”= g/1000----由kg.m/s 变换为kW 的单位变换系数。
3、冷水机组能效比制冷量与有效输入功率之比,其值用kW/kW 表示。
制冷率Q（t)η=Q名义制冷量名:制冷率?t /3600c×ρ××L Q(t) =时刻的制冷率，kW；设备在式中: Q(t)— t3/h;mL- 冷冻水流量，33m—水的密度，ρ/kg; 为/kg,1000m?; ?水的比热，—c kJkg℃?4.2 kJ/kg，为℃?t - 冷冻水进出口温差，℃。
'.。
冷却塔功率
冷却塔功率分析与计算冷却塔是一种用于降低水温的设备，它通过将热水喷洒到散热填料上，利用填料表面积大、通风良好的特点，使水与空气进行充分的接触散热。
冷却塔功率是指冷却塔在运行过程中所消耗的能量，通常以单位时间内消耗的电能或燃料能量来表示。
冷却塔功率的计算需要考虑多个因素，包括：1. 冷却塔的设计参数：包括冷却水流量、进出口温度、空气湿球温度等。
2. 填料类型和尺寸：不同类型和尺寸的填料对冷却效果有影响，进而影响功率消耗。
3. 空气流速和风向：空气流速越大，散热效果越好，但同时也会增加功率消耗。
4. 运行时间和负荷：运行时间越长、负荷越大，则功率消耗也会相应增加。
综合以上因素可以得到以下公式：P = (Q × ΔT) / (η × 1000)其中，P表示冷却塔功率；Q表示冷却水流量，单位为m³/h；ΔT表示进出口温度差，单位为℃；η表示冷却塔效率，通常为0.8-0.9之间。
具体计算方法如下：1. 计算冷却水的热负荷QQ = m × Cp × ΔT其中，m表示冷却水的质量流量，单位为kg/h；Cp表示冷却水的比热容，单位为kJ/(kg·℃)；ΔT表示进出口温度差，单位为℃。
2. 计算冷却塔功率PP = Q / (η × 1000)其中，η表示冷却塔效率。
3. 计算所需电能或燃料能量根据冷却塔功率和运行时间可以计算所需电能或燃料能量。
实例分析以某公司的一台冷却塔为例进行功率计算。
该冷却塔设计参数如下：进口温度：35℃；出口温度：25℃；进口水流量：200m³/h；填料类型：PVC波纹板（高度20mm）。
根据上述公式可以得到：1. 计算热负荷Q：m = Q / (Cp × ΔT)假设冷却水的比热容为4.18kJ/(kg·℃)，则有：m = 200 × 1000 / (4.18 × (35-25)) ≈ 952.38kg/h Q = m × Cp × ΔTQ = 952.38 × 4.18 × (35-25) ≈ 398571J/s2. 计算冷却塔功率P：假设该冷却塔效率为0.85，则有：P = Q / (η × 1000)P = 398571 / (0.85 × 1000) ≈ 468W3. 计算所需电能或燃料能量：假设该冷却塔每天运行10小时，则一天所需电能为：E = P × tE = 468 × 10 ≈ 4680Wh总结与展望冷却塔功率的计算是工程设计和能源管理的重要内容之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷却塔冷却效率评价方法
摘要：利用图形法和EXCEL电子表格编程,对冷却塔冷却效率作出简单直观的判
断,既方便又准确,大大简化了计算程序。
关键词：冷却塔 冷却效率 电子表格编程
1前言
冷却塔的热力计算相当复杂，手算程序尤其繁琐，并且还涉及到查表，而目前
市场上虽然有一些商业性的软件，但大部分是针对小型玻璃钢冷却塔设计的，
对于大型的工业冷却塔而言，计算起来误差较大，并且使用起来不方便，图形
法分析能省去计算，但存在只能定性分析而不能定量分析等缺陷，考虑到焓差
法计算是冷却塔热力计算的基础理论，结合冷却塔工艺热平衡图，笔者采用
EXCEL电子表格设计了热力计算程序，只需具备EXCEL编辑公式的能力就可直
接操作，操作简单，方便实用。非常适合于从事冷却塔设计和运行管理的工程
技术人员使用。
2理论分析
………….(1)
Q：冷却水量，m3/h
βxv:容积散质系数，kg/m3h
k:蒸发水量散热系数
i,i”空气焓值，饱和焓值，kJ/kg
Cw:水的比热，kJ/kg℃
式(1)中右边表示冷却塔的冷却任务的大小,称冷却数或交换数。与设计的进出
水水温、温差以及大气气象条件决定的 ,左边为选定的淋水填料所具有的冷却
能力，称冷却特性数,与选择填料的热力性能和气水比有关,对于给定的冷却任
务而言,可以选择适当的填料以及填料体积来满足冷却任务。（1）式右边可用
1所示的冷却塔工艺热平衡形象地表述水与空气之间的关系及焓差推动力。
图1:冷却塔工艺热平衡
图1中AB线为饱和焓曲线，与进出水温度t1和t2有关，CD线为空气操作
线，C点对应为进塔空气焓，D点对应为出塔空气焓， CD线与取决于大气条
件、气水比λ以及温差。其中,tm为平均温度，。
3 评价
结合图1的原理，利用EXCEL编程计算冷却效率，可以简化查表步骤，既方便
又快捷。
图6：冷却塔冷却数计算表格的表头制作
首先设计如图6所示的表头，图中B～H项为设计者直接填入数值,I～X项为计
算机自动显示值处,下面分步介绍自动计算表格的设计。
1).饱和水蒸汽压力的计算
计算饱和水蒸汽压力
式中T=273+θ（θ为空气温度℃）
Pq˝=98.065×10E（kpa）
则相当于湿球温度τ的水蒸气压力编写方法是用鼠标单击K6处，然后在如图
所示的编辑输入=98.065*10^(0.014196-3.142305*(1000/(273+D6)-
1000/373.16)+8.2*Lg(373.16/(273+D6))-0.0024804*(373.16-(273+D6))),输
完之后单击编辑栏右侧的等于号，待屏幕弹出对话框，再单击“Enter”键，此
时相当于湿球温度τ水蒸气压力公式编辑完毕。同理，相当于干球温度θ的
水蒸气压力编写方法是用鼠标单击L6处，将上式中的D6改为E6即可。
2）.相对湿度的计算
相对湿度可按
进行计算，
则相对湿度的编写方法是用鼠标单击M6处，然后在如图所示的编辑栏输入=
（K6-0.0006628*F6*(E6-D6)）/L6,输完之后单击编辑栏右侧的等于号，待屏幕
弹出对话框，再单击“Enter”键，此时相对湿度的公式编辑完毕。
3)湿空气容重的计算
湿空气容重可按
进行计算，
则湿空气容重编写方法是用鼠标单击N6处，然后在如图所示的编辑栏输入=
(F6-M6*L6)/0.287/(273+E6)+M6*L6/0.4615/(273+E6)，输完之后单击编辑栏右
侧的等于号，待屏幕弹出对话框，再单击“Enter”键，此时湿空气容重公式编
辑完毕。
4）气水比的计算
气水比按
进行计算，
则气水比编写方法是用鼠标单击O6处，然后在如图所示的编辑栏输入=
N6*H6/1000/G6，输完之后单击编辑栏右侧的等于号，待屏幕弹出对话框，再单
击“Enter”键，此时气水比公式编辑完毕。
5）饱和空气焓的计算
为方便统一的公式编辑，同时省去查表的步骤，可引入内田秀雄[1]给出饱和焓
与温度的关系式: ,即图中的AB线，此关系式在20～40℃误差仅为1%，因此
t1对应的饱和空气焓的编写方法是鼠标单击P6处，然后在如图所示的编辑栏
输入= 8.265-0.24*B6+0.0254*B6^2，输完之后单击编辑栏右侧的等于号，待屏
幕弹出对话框，再单击“Enter”键，此时t1对应的饱和焓公式编辑完毕。
t2、tm对应的饱和焓编写方法同t1对应的饱和空气焓的编写方法，将上式中
的B6改为C6、J6即可。
6）进出塔空气焓值的计算
由图1可以看出进塔空气焓可近似等于湿球温度τ对应的饱和空气焓，因此
i1编写方法同t1对应的饱和焓，只是将上式中的B6改为D6。空气操作线CD
上任意一点可用求出。因此i2编写方法是鼠标单击T6处，然后在如图所示的
编辑栏输入= S6+I6/O6，输完之后单击编辑栏右侧的等于号，待屏幕弹出对话
框，再单击“Enter”键，im编写方法是鼠标单击u6处，然后在如图所示的编
辑栏输入= (S6+t6)/2。
7）逆流塔冷却数的计算
考虑到计算精度，逆流塔冷却数的计算积分采用辛普逊（Simpson）二段
公式作简化计算：
则Ω编写方法是鼠标单击V6处，然后在如图所示的编辑栏输入=
I6/6*(1/(P6-T6)+4/(R6-U6)+1/(Q6-S6))，输完之后单击编辑栏右侧的等于
号，待屏幕弹出对话框，再单击“Enter”键。
8）横流塔冷却数的计算
先按求逆流塔冷却数的方法求出Ωn,再除以修正系数F0。
F0的编写方法是鼠标单击W6处，然后在如图所示的编辑栏输入= 1-0.106*(1-
(Q6-T6)/(P6-S6))^3.5，输完之后单击编辑栏右侧的等于号，待屏幕弹出对话
框，再单击“Enter”键。ΩH的编写方法是鼠标单击X6处，然后在如图所示
的编辑栏输入= V6/W6，输完之后单击编辑栏右侧的等于号，待屏幕弹出对话
框，再单击“Enter”键。此时整个计算程序编写完毕。用此程序校验手算值
（上海科学技术出版社1981年出版的《冷却塔》及中国建筑出版社1986年出
版的《给水排水设计手册》第4册书中的例题（见表1）。
表1：手算和电算结果对照表
塔型
逆流塔（2）
横流塔（3）
参数
气水比λ
0.5
0.6
0.9
1.0
进塔温度（℃）
40.24
40.24
40.24
45
出塔温度（℃）
32
32
32
35
干球温度（℃）
25.7
25.7
25.7
24
干球温度（℃）
22.8
22.8
22.8
30
大气压力（Kpa）
99.658
99.658
99.658
99.293
结果
手算冷却Ω
1.024
0.861
0.692
0.613
电算冷却Ω
0.97
0.82
0.68
0.63
差值（%）
5.56%
5%
1.76%
2.7%
从表1可以看出手算和电算值结果相差不大（1.76%～5.56%）,因此采用此程序
可信度较高。
下面结合某横流塔几种不同的测试工况，利用此EXCEL程序对其判断（见图
7）。
表2：某大型横流塔设计及测试情况
项目
设计条件
测试工况1
测试工况2
测试工况3
水量（m3/h）
3300
3520
3520
3150
干球温度（℃）
33
32.3
36.2
31.4
湿球温度（℃）
28
29.1
26.05
26.27
进水温度（℃）
43
37.4
39.17
39.14
出水温度（℃）
33
31.8
33.16
32.11
风量（m3/h）
243000
246000
242000
253000
大气压力（Kpa）
99.96
100.9
101.42
99.96
