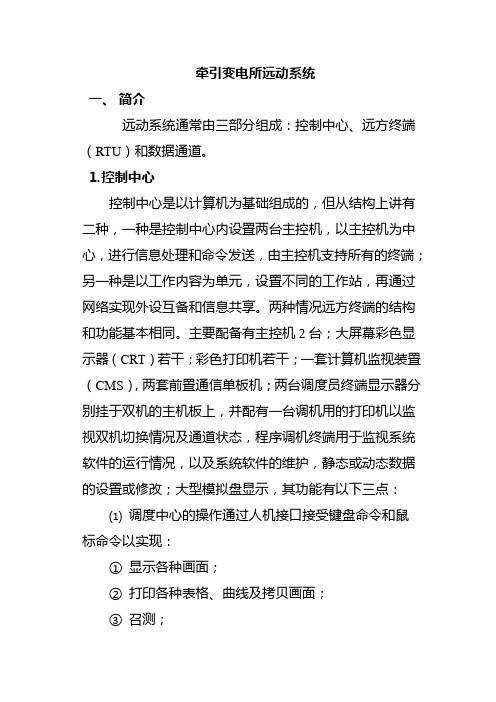

牵引变电所远动系统一、简介远动系统通常由三部分组成：控制中心、远方终端（RTU）和数据通道。
⒈控制中心控制中心是以计算机为基础组成的，但从结构上讲有二种，一种是控制中心内设臵两台主控机，以主控机为中心，进行信息处理和命令发送，由主控机支持所有的终端；另一种是以工作内容为单元，设臵不同的工作站，再通过网络实现外设互备和信息共享。
两种情况远方终端的结构和功能基本相同。
主要配备有主控机2台；大屏幕彩色显示器（CRT）若干；彩色打印机若干；一套计算机监视装臵（CMS），两套前臵通信单板机；两台调度员终端显示器分别挂于双机的主机板上，并配有一台调机用的打印机以监视双机切换情况及通道状态，程序调机终端用于监视系统软件的运行情况，以及系统软件的维护，静态或动态数据的设臵或修改；大型模拟盘显示，其功能有以下三点：⑴调度中心的操作通过人机接口接受键盘命令和鼠标命令以实现：①显示各种画面；②打印各种表格、曲线及拷贝画面；③召测；④设臵时间；⑤外设切换；⑥遥控类操作。
⑵进行以下定时服务：①定时循环遥测；②时钟显示；③定时制表打印；④定时自检；⑤定时进行电度统计。
⑶响应各种随机事件服务请求：①遥测量处理；②遥信量处理，包括位臵信号、事故信号和预告信号；③系统故障处理；④相应切换请求。
⒉远方终端装臵远方终端是各远方被控站的远动终端装臵（RTU），一般含有远动盘和变送器盘，该装臵采用了模块化、总线结构，是实时、多任务、多微机的远方终端。
其主要作用是对本站用户数据进行采集、分类、及控制，并对可用数据进行处理，报告控制中心，一般具有以下四种功能：①与本站用户接口。
②对本站用户设备进行控制。
③对收集的数据进行处理。
④与控制中心通信。
⒊远动数据通道数据通道是联系远动控制中心和远动终端（RTU）的远动通道，远动的各种下行信息（遥控、遥调）及上行信息（遥测、遥信）依靠通道传输。
该通道主要含有：①调制解调器（MODEM）其作用是将一个串行的二进制发送数据调制成移频载波信号；或者返过来将接收的移频信号解调后输出串行二进位制数据。

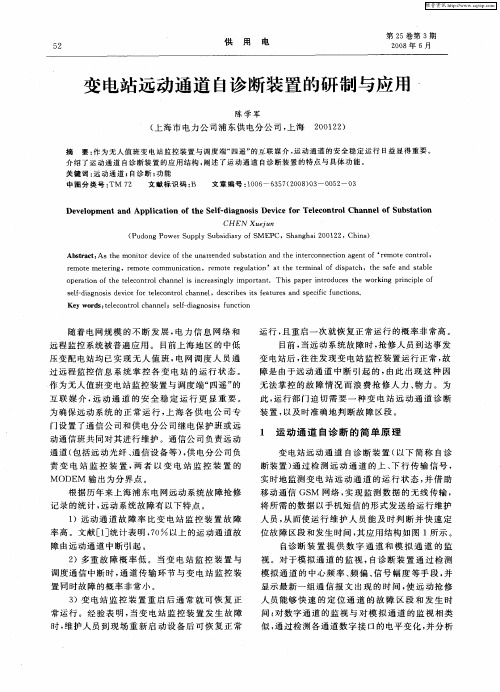

变电站远动通道自诊断装置的研制与应用
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
PS6000远动装置培训手册
PS6000远动装置运行及维护手册概述：国电南自PS6000系统远动服务器有3个型号，PSX600、PSX610、PSX600U 分别为三个时期的产品，主要完成变电站与远方调度主站的数据通讯，PSX 600通信服务器2000年随PS 6000系统一起推出，成熟稳定。
PSX 610通信服务器2004年鉴定，PSX 600的升级换代产品。
PSX600U通信服务器2007年鉴定，PSX 610的升级换代产品。
以上3种装置最多支持与10个主站通讯，即10独立远传区，支持RS232/RS4845/RS422通道，模拟通道，以太网通道。
除CPU和电源插件外，装置中其他插件通用。
通用插件只在PSX600装置中介绍。
PSX600U-CPU插件可以直接替换PSX600-CPU插件。
下面分别对3种远动服务器装置及通道切换装置进行介绍。
一、PSX 600通信服务器1、面板及指示灯PSX6001) 运行：正常以大约每秒一次的频率交替明灭，如果长亮或者长灭都说明程序没有正确运行，有可能是存储器等关键部件有了故障，建议更换CPU插件。
2) 远方升级：正常运行时不亮，当装置背后的CPU模式开关打到远方升级模式时此灯亮。
此指示灯亮表明屏蔽了所有正常功能，进入了特殊的程序升级工作状态。
程序升级完成后需要将模式开关拨回，此灯灭掉又回到正常工作状态。
3) 对时：当装置向站内网进行时钟校对时此灯短时间亮一下。
4) 参数错：正常运行时不亮，如果装置的装置发生可自检的程序错误或者检测到已下载的参数校验和出错时，该灯亮。
程序错与参数错所不同的是前者运行灯不亮，而参数出错时运行灯依然正常闪烁。
2、PSX600装置CPU工作模式设置在CPU插件上有一个注明“模式设置”的 4位DIP小开关，通过它可以设置装置的基本工作模式。
自上而下各位的功能如下：第1位：串行口程序升级模式选择。
打在“OFF”是正常工作模式，如果需要通过面板上的串行口进行程序升级，需要先将此开关打向“ON”，此时可以见到远方升级灯亮、运行灯正常闪烁，便可以在远方（通过拨号Modem）或者当地（直接用RS-232直通串口线与面板串行口连接）的PC机上运行PSView for PSX软件，进行程序的在线升级。
南方电网公司智能远动机管理界面划分及运维管理指导意见
系统〔2016〕57号附件南方电网公司智能远动机管理界面划分及运维管理指导意见1总则1.1为规范智能远动机及其辅助设备管理界面和运维职责，有效防范设备和系统运行风险，特制定本指导意见。
1.2本指导意见适用于公司及所属单位。
2设备管理界面2.1智能远动机是位于变电站站控层的一种远动装置，集成了变电站和主站系统之间的通信功能，包括远动、保护、电能量、在线监测、PMU等数据处理和传输。
智能远动机具备了远动机、PMU集中器、保信子站、计量ERTU、在线监测综合处理单元等常规独立设备的功能，智能远动机与变电站各二次系统连接示意图如下。
图1.智能远动机与变电站各二次系统连接示意图2.2智能远动机及其辅助设备的管理界面划分原则为：智能远动机及其辅助设备属于自动化设备，由各级系统运行部自动化专业归口管理。
设备范围主要包括智能远动机、对上至主站的通道切换装置、调制解调装置、专线路由设备、电力监控系统安全防护设备等、对下至网络交换机屏柜、测控屏柜、PMU采集屏柜、保护屏柜、计量屏柜、在线监测综合处理单元屏柜的串口或网络通信线缆等硬件设备及其配套软件。
2.3智能远动机对主站远传业务相关管理分界面2.3.1智能远动机对主站远传业务主要包括远动业务通道、保信业务通道、PMU业务、电能量业务通道、一次设备在线监测业务通道，通道承载方式主要包括专线（网络、模拟四线）、调度数据网。
2.3.2界面划分原则为从智能远动出口的所有业务申请由自动化专业管理，通信专业负责业务电路的管理。
具体分界面如下：1）通过音频配线架（VDF）连接的业务电路，分界点为用户侧音频配线架。
音频配线架至传输设备以上（含音频配线架、公共音频配线架）由通信部门维护，音频配线架至其他专业的专用电缆、转换设备等由相应专业部门维护。
2）通过数字配线架（DDF）连接的业务电路，分界点为用户侧数字配线架。
数字配线架至传输设备以上（含数字配线架、公共数字配线架）由通信部门维护，数字配线架至其他专业的专用电缆、转换设备等由相应专业部门维护。
【知识点】电力远动终端装置（RTU）简介
【知识点】电力远动终端装置（RTU）简介展开全文随着电力的发展，远动系统的广泛使用，广大铁路电力从业人员（尤其是普速线路电力工作人员）急需补充电力远动知识的学习。
今天我们来介绍以下电力远动终端装置（RTU）。
一、RTU的定义远动终端：在电力调度自动化系统中安装在变电站、箱式变电站等处所的一种具有四遥远动功能的自动化设备。
远动装置=远方终端=远动终端＝RTU二、RTU的发展概述1 .60～70年代，硬件式远动装置：晶体管或集成电路构成的无触点远动装置WYZ或数字式综合远动装置SZY，均属于布线逻辑式远动装置，所有功能均由逻辑电路实现，现已基本被淘汰。
2. 80年代后，软件式远动装置：基于微机原理构成的运动装置（微机远动装置），功能由软件程序实现，具有功能强、可扩充性好、结构简单、稳定可靠等优点。
三、RTU的主要功能1．远方功能：RTU与调度中心间通过远距离信息传输所完成的监控功能。
①遥测（YC)：RTU将采集到的运行参数按规约上传给调度中心。
包括P、Q、U、I、温度等另外还包括两类特殊YC:a.数字值：RTU以数字量的形式直接接收后上传。
b．计数脉冲：单独的采集（电路）板。
主要指RTU采集的反应电量的脉冲计数。
容量可达到几十路电度量。
②遥信（YX)：RTU将采集到运行状态按规约上传给调度中心。
包括：断路器和刀闸的位置信号、继电保护和自动装置的位置信号、远动装置的运行状态。
③遥控（YK):调度中心发给RTU的改变设备运行状态的命令。
包括：操作各电压等级的断路器、投切SVG、发电机的启停等。
④遥调（YT)：调度中心发给RTU的调整设备运行参数的命令。
包括：改变变压器分接头位置（调压）、改变发电机P或Q的整定值（调节出力）、自动装置整定值的设定等。
⑤事故数据:1.事件顺序记录（SOE）：实时检测遥信变（YXBW）（带时标的遥信），立即记录变位时刻、变位设备序号、变位状态等组成SOE优先传送（CDT下）。
铁路电力远动系统设备运行维护管理
浅谈铁路电力远动系统设备运行维护管理摘要：目前，电力远动技术在调整铁路中得到广泛的应用，并在功能上得以增强，对确保运输安全供电及快速抢修起到了积极的作用。
本文对电力远动系统做了概述，主要讲对系统设备的运行维护管理关键词：远动技术；电力系统；维护中图分类号：tm73文献标识码：a文章编号：1、远动技术的意义电力设备是特殊的设备，它有分布广、操作复杂、危险性高的特点，对电力设备进行操作必须由技术培训合格的技工来完成，但是由于(站)设备分布分散、间隔遥远，企业在人员调配上存在一定的困难，必须借助于一种技术手段能够让操作人员在任何时间、地点在可监控的情况下对设备进行安全、准确的操作，这种技术就是远动技术。
目前，调度对电网的监视、调控就是通过远动技术来实现的。
远动包括远动装置和应用程序，它能实现：(1)采集(站内)所有设备的数据、报文，并向这些设备传递控制指令；(2)对传输的报文进行预处理(包括报文的解释、遥信点合并、遥测系数调整等)；(3)通信功能(包括自动检测通道运行状况，自动进行通道切换，选择不同的通信规约等)。
2、铁路电力远动系统的构成2．1系统结构。
铁路电力远动系统主要由安装在铁路高度中心的电力远动调试主站、现场的被控站以及通信系统组成，被控站包括变配电所综合全自动化系统、通信信号电源监控装置、贯通线分断开关自动监控装置。
2.2调度主站。
调试主站是整个铁路电力远动系统的核心，也是调度人员与电力运动系统交互的接口，它的性能好坏，直接关系到整个电力远动系统运行的效果。
2.3被控站。
2.4通信系统。
铁路电力远动系统中，调度主站与被控站之间、调度主站与复示工作站之间、调度主站与铁路综合信息系统(mis)之间的数据传输和信息交换，是通过数据通信网来完成的。
3、远动控制原理电力系统远动控制技术实现的功能主要包含遥测(yc)、遥信(yx)、遥控(yk)和遥调(yt)四方面的功能，简称“四遥”功能，它们和调度中心的关系如图1 所示。
变电站远动系统频繁中断故障分析及处理
变电站远动系统频繁中断故障分析及处刘慧黄凯王宇飞图I变电站路由回路图摘要：变电站远动系统为调度控制中心提供实时数据，对站内运行设备进行监视和控制。
近年来，随着无人值班变电站的建设和发展，变电站远动系统的重要性日益凸显，其运行的可靠性直接关系到电网、设备的安全运行。
笔者结合日常工作经验，介绍了变电站的远动系统及其工作原理，重点分析了几起变电站远动系统通讯频繁中断的原因，对类似故障具有一定指导意义。
Key：变电站；远动系统；通讯中断：TM63 ： A ： 1003-5168 (2019) 02-0051-03Analysis and Treatment of Frequent Interruption of SubstationTelecontrol SystemAbstract：The substation telecontrol system provides real-time data for the dispatch control center to monitor and control the running equipment in the station. In recent years, with the construction and development of unattended substations, the importance of substation telecontrol systems has become increasingly prominent, and the reliability of its operation is directly related to the safe operation of power grids and equipment. Combining with the daily work experience, the author introduced the telecontrol system of substation and its working principle, and emphatically analysed the reasons for frequent interruption of communication in several substation telecontrol systems, which had certain guiding significance for similar faults.Keywords：substation；telecontrol system；communication interruption 随着变电站自动化系统的发展，国网公司对所辖变电站进行调度集中监控，变电站改为无人值守。
电网监控技术题库
1、试述电网监控系统的组成。
答：电网监控系统由以下四大局部组成：1）数据采集、处理，命令输出子系统：数据采集、处理，命令输出和数据传输处理等[主要指RTU 或变电站自动化系统中的测控和通信局部）2）信息传输子系统：数据通信通道局部3）信息收集、处理和命令控制子系统：主要指前置机、系统效劳器等4）人机联系子系统：主要指调度员工作站等各种应用工作站、大屏森投影或模拟屏、打印机等此外，还有电网信息测量、变换和命令执行局部：其中测量设备主要包括：各类变送器：把各类强电的模拟量信息〔电压、电流有效值，有功功率、无功功率等）变换成标准的直流电压〔0~5V 〕或电流10~1mA∕4~20mA）信号。
2、试述调度自动化EMS 系统的主要功能？答：EMS 系统功能主要包括：1） ）SCADA 功能：数据采集：YC 、YX 、YM.YS ；数据的记录、显示、打印；命令与控制：YK 、YT ；越限告警;数据预处理；实时数据库和历史数据库；事故追忆和事件顺序记录SOE;2） AGC/EDC 功能自动发电控制AGC;经济调度EDC3） PAS 电力分析应用软件网络拓扑、状态估计、调度员潮流、短路电流计算、平安分析、电压无功优化、短期负荷预报4） DTS 调度员仿真培训3、试述调度自动化系统的数据采集和监控功能。
答：数据采集和监控功能即SCADA 功能，同2〔1〕4、调度自动化系统高级应用软件（PAS ）主要包括哪些功能？答：PAS 功能,包括：网络拓扑、网络建模、状态估计、调度员潮流、短路电流计算、平安分析、电压无功优化、短期负荷预报5、试画出交流电流变送卷的结构框图，并说明各局部的功能。
TAm --- 把0~5A 电流变换成mA 级微电流：R1—把电流信号转换成电压信号；精密整流——把交流信号精密整流成脉动直流；低通滤波——港除脉动直流中的交流成分，输出直流信号；恒压输出——使输出电压与负载电阻大小无关。
6、试从有功功率的定义出发，说明有功功率变送器应由哪几局部构成。
课件：远动系统
4.数据传输速率
1）比特率 单位时间内所传送的二进制码元的有效位数，以每秒 多少比特率计，单位为bps。（码元是网络中传送二进制 数字中每一位通称，也称“位”或bit ）。 2）波特率 脉冲信号经过调制后的传输速率，指单位时间内传输 的码元数目，单位为波特（BAUD）。码元可以是二进 制，也可以是多进制。波特率N和比特率R的关系： R=Nlog2M；M为码元数目。
问答式规约
问答式通信规约（POLLING）适用于点对点、多个点 对点，多点共线，多点环形或多点星形的远动系统。通道 可以是双工或半双工，信息传输为异步方式。POLLING 规约以主站为主动方，RTU一般只在主站询问时才向主 站发送回答信息。主站按规约要求向各个RTU发出各种 询问报文，RTU按照接收到的报文要求组织数据，报告 RTU的运行状态或者输出控制及调节信号 ，并向主站回 答相应的报文。
1 0 1 1
0 0
1
2）调频
1时输出2个正弦波，0时输出1个正弦波
1 0
1 1
0 0
1
2）调相
1变为0，或0变为1时其相位发生变化
1 0
1 1
0 0
1
五.通信系统
眉山公司现通信系统主要包括扩频通信、电力 线载波通信和光纤通信方式。 1.扩频 1)扩频的传输内容与方式 扩频可传输话音和远动信号，数据传输主 要采用频分复用方式。 2）扩频通信系统的组成 扩频通信主要由电台，复接器（MUX） 和天线组成。 它属无线传输,目前东坡局35KV广济站和 35KV龙兴站在使用扩频通信。
2.常规远动装置
常规远动装置主要应用在常规远动站中，所谓常规远 动站即保持变电站的一次和二次设备不变，只是在其基础 上增设常规远动装置，从而实现远方监控和本地监控。 目前，眉山公司应用常规远动装置的变电站有220KV 平春变站、220KV先锋变电站、220KV枣树变电站、 110KV青变电站等等。随着综合自动化站的大量应用，常 规远动装置将逐渐被淘汰。
常用远动通道课件
通道连接方式
根据传输距离和。
通道配置工具
使用专业的配置工具进行通道 配置，确保配置的准确性和可
靠性。
通道维护
01
02
03
04
日常巡检
定期对通道进行检查，确保通 道的正常运行，及时发现并处
理潜在问题。
定期维护
根据设备维护要求，定期对通 道进行维护，如清理灰尘、紧
高带宽与高速率能够满足大量数据、高清视频等传输需求， 提升远动通道的传输效率和响应速度。这有助于实现更加丰 富、多样化的远动应用场景，如远程医疗、在线教育、智能 监控等。
低延迟与高实时性
总结词
低延迟与高实时性是远动通道的重要 性能指标，也是未来发展的重要趋势 。
详细描述
低延迟与高实时性能够确保数据传输 的及时性和准确性，满足实时控制、 应急指挥等应用需求。这有助于提升 远程操作的实时性和准确性，提高远 动系统的整体性能。
故障排查流程
建立故障排查流程，按照一定的步骤和方法 进行故障定位和排除。
故障预防措施
采取有效的预防措施，减少故障的发生，如 定期进行设备检查、更新软件补丁等。
05
远动通道的发展趋势与展望
高带宽与高速率
总结词
随着云计算、大数据等技术的快速发展，高带宽与高速率已 成为远动通道的重要发展趋势。
详细描述
实现远程控制家电设备， 提供便利的生活方式。
工业自动化
实现远程监控和控制工业 设备，提高生产效率和降 低成本。
02
常用远动通道介绍
模拟通道
01
模拟通道是一种传统的 远动通道，通过模拟信 号传输数据。
02
模拟信号的特点是连续 变化，能够传输语音、 图像等模拟信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
远动通道切换装置以及远动系统
摘要：本文论述一种通道切换装置，应用于远动系统，所述远动系统包括第一
调制解调器、第二调制解调器、调度主站以及远动机，所述切换装置包括公用测
控装置以及切换电路，所述切换电路用于将所述第一调制解调器连接至所述调度
主站的专线通道以及所述远动机，以及用于连接所述第二调制解调器，还用于根
据接收到的所述公用测控装置发来的切换信号断开所述第一调制解调器与所述专
线通道以及所述远动机之间的连接，并将所述第二调制解调器连接至所述专线通
道以及所述远动机。
通过切换指令远程控制两个调制解调器的切换，避免了调制
解调器出现故障时需要运维人员赶往变电站更换调制解调器，提高了处理故障的
效率。
关键词：远动系统；通道切换；调制解调器；远动通道
引言
由于电能生产的特点，电力系统一般分布在很广的地域，发电厂、变电所、
电力调度中心和用户之间的距离相距甚远，要管理和监控分布在远方的变电厂、
变电所、变电站和设备、元器件的运行情况，不能采用常规的机械联系或电联系
来传递控制信息或反馈的数据，通常采用远动系统来对远方的设备进行监视和控制。
目前变电站远动通信普遍采用远动专线通道和调度网络通道组成的双通道通
信模式，在远动专线通信中，一旦调制解调器出现故障出现通信中断故障时，自
动化运维人员需立刻赶到变电站进行更换调制解调器的工作，这不仅会耗费大量
的人力物力，也会花费大量赶赴变电站现场处理的时间，使得处理故障的效率不高。
1 远动系统的一种架构
变电站的远动系统是自动化系统的核心设备，远动机通过调度数据网通道和
基于音频的专线通道与调度主站通信。
专线通道通过调制解调器进行调频后与远
动机串口进行数据通信，在专线通道与调制解调器间串接通道切换装置，调度主
站通过调度数据网通道，可以控制通道切换装置。
图1示出了一种远动系统的示意图，包括了第一调制解调器3、第二调制解
调器4、调度主站1以及远动机5，第一调制解调器3连接调度主站1的专线通
道与远动机5，远动机5通过调度网络通道与调度主站1连接，在该远动系统中，还包括了一种通道切换装置2,用来切换不同的调制解调器与远动机5和调度主站
1的专线通道连接。
图1 远动系统的一种示意图
1.1 远动专线通道切换实现原理
目前运行中的厂站端远动系统一般采用调度网络通道和专线通道组成的双通
道通信方式与调度自动化主站系统进行通信，远动机的调度网络通道通过厂站端
的二次安防设备接入调度数据网；远动机的专线通信通过调制解调器接入调度专
线网络，其中远动机与调制解调器采用RCS232串口通信，RCS232通信通过应用RX、TX、GND三根接线形成通信回路。
如图2所示，调度主站通过调度网络通道，对远动系统发送一个切换专线通
道遥控命令，遥控命令通过变电站站的公用测控装置的一个遥控开出出口，启动
远动专线通道切换装置，远动专线通道切换装置应用常开常闭组合双位置接点的
继电器的开出与调制解调器开入开出进行组合连接的接线方式，形成两个调制解
调器的切换接线方式，远动专线通道切换装置触发启动时，可以实现调度专线通
道中的故障调制解调器的退出同时投入另一个调制解调器。
图2 一键式远动专线通道切换装置实施示意图
2 一键式远动专线通道切换装置实现方法
2.1 远动通道远方切换原理
对于同时使用调度数据库和专线通信2种通信方式的变电站远动系统，专线
通信中断情况下，调度数据网通信正常，可以判断远动机运行正常；通过变电站
站内的公用测控装置，应用调度网络通道可以实现遥信信号的采集及遥控命令的
开出，具体实施原理如图3所示：
公用测控装置具备遥信信号开入及遥控回路开出的功能；在专线通道切换装
置设计遥信回路开出，接入公用测控装置的遥信开入，在自动化数据库中定义为
调制解调器2的工作状态，实现调制解调器工作状态的调度主站监控。
公用测控
装置的遥控回路接入专线通道切换装置，在自动化系统数据库中定义切换通道的
遥控命令。
2.2 一键式远动专线通道切换装置实施原理
在变电站远动系统中，远动机通过串口与调制解调器的串口输出端连接，通
信方式是RCS232串口通信，应用接收、发送，接点三根线，分别命名为TXD，RXD，GND；调制解调器的模拟信号输入端直接与专线通道进行连接，通信采用
全双工的四线接线，分别为RX+，RX-，TX+，TX-[3]。
图3 远动系统通道切换原理图
如图4所示，本方法的原理是在调制解调器输入及输出端串接入继电器常闭
常开的双位置接点，正常工作时，调制解调器1接在常闭接点，当调制解调器1
出现故障时，通过调度遥控命令，投入继电器，常闭接点断开，常开接点合上，
从而投入调制解调器2。
图4 远动机与调制解调器切换示意图
2.3 远动专线通道切换装置原理
如图5所示，
1、K8继电器为中间信号继电器，其中常开接点定义为调制解调器2投入状态，接点一端接入公用测控装置遥信输入点，另一端接入公用测控装置遥信电源
公共端，在公共测控装置形成一个位置接点。
2、公用测控装置的遥控合闸开出为瞬动闭合的开出，闭合时间为120ms到400ms，为了保持调制解调器2保持在投入装置，这里设置了自保护回路；公用
测控遥控开出接点闭合，接通K1继电器和K2继电器的线圈，K1继电器K1接点
与公用测控遥控开出接点并列，K1闭合时一直接通K1继电器和K2继电器的线圈，形成自保持；
3、K3、K
4、K
5、K
6、K7是一副常开一副常闭的双位置接点的继电器；
4、调制解调器输入端取接收端的RX+、RX-分部接入K3、K4继电器，继电器
接点的公共端接在专线通道RX+、-，常闭接点输出端接在调制解调器1的RX+、-；常开接点输出接在调制解调器2的RX+、-，如图2所示；调制解调器1、调制解
调器1输入的TX+、-端分部并接在一起，分别于专线通道的TX+、-端子连接；
5、调制解调器串口输出端与远动机串口通信的接线通过K5、K
6、K7继电器
的双接点进行连接，接线方式如图2所示：继电器输出接点的公共端分部接在远
动机的RCS232串口接线，K5、K6、K7继电器输出的常闭接点分别接在调制解调
器1的TXD，RXD，GND；K5、K6、K7继电器输出的常开接点分别接在调制解调
器2的TXD，RXD，GND；
6、调度主站发出切换专线通道遥控命令时，公用测控遥控开出K0闭合，同
时启动K1、K2、K3、K4、K5、K6、K7、K8继电器，其中K1继电器构成自保持回路，K2继电器启动后，接通K3、K4、K5、K6、K7、K8继电器线圈并保持，通过5、6的接线方式，继电器线圈接通后，调制解调器1退出，调制解调器2投入，从而实现调制解调器的一键式切换；继电器K8动作后，通过公用测控装置的遥
信开入，调度主站端接收到变电站调制解调器2投入的信号。
3 实际应用
安装当前变电站自动化系统的配置，变电站自动化系统配置有公用测控装置，公用测控装置预留了备用开入与开出[4]。
本文所述的一键式远动专线通道切换装
置在具体实施时，通道切换装置安装在远动通信屏，装置与远动机1、远动机2、调制解调器1调制解调器2的接线方法按照本文所述进行接线；切换装置的工作
电源直接采用远动屏柜的直流电；公用测控装置采用变电站现有装置，使用公用
装置的一个遥控开出及一位遥信开入。
图5 远动专线通道切换装置原理图
如图6所示远动通信屏增加远动专线通道切换装置开入及开出端子，开入接
收公用测控装置遥控出口的开出。
装置开出分为遥信开出和切换开出；遥信开出
传送调制解调器2工作装置到公用测控装置；切换开出用于远动机机与调制解调
器1、2的接线，具体接线配置如上文所述。
运动专线通道切换装置实施示意图
图6 变电站实施示意图
4 结论
本文所述远动专线通道切换装置及远动系统，是一种由调度主站端进行控制，通过变电
站调度网络通道，由远动系统实现对远动专线通道的切换操作。
根据本文所述原理及实施图
纸资料，本方法已经成功应用到110kV变电站的远动系统，工程实施表面，该方法可以实现
远动通道的远程切换，提高了变电站自动化系统远动通道故障处理的效率，有较大的推广价值。
参考文献
[1]南方电网220kV～500kV变电站计算机监控系统技术规范.
[2]李泽时．变电站远动机双机切换及测试技术研究[J].三角洲电力杂志，2014年第9期.
[3]张之良, 田玉玲, 吴立文．电力自动化远动通道监测系统的研究与实现[D].电力系统通信，2005 年第26卷总第152 期.
Q_CSG 110025-2012 南方电网110kV及以下变电站计算机监控系统技术规范.
作者简介
叶庆维（1988年），男，广东东莞人，助理工程师，从事变电站调度自动化专业运维技
术工作。
李泽时(1975)，男，广东茂名人，高级工程师，从事变电站调度自动化专业运维技术工作。
