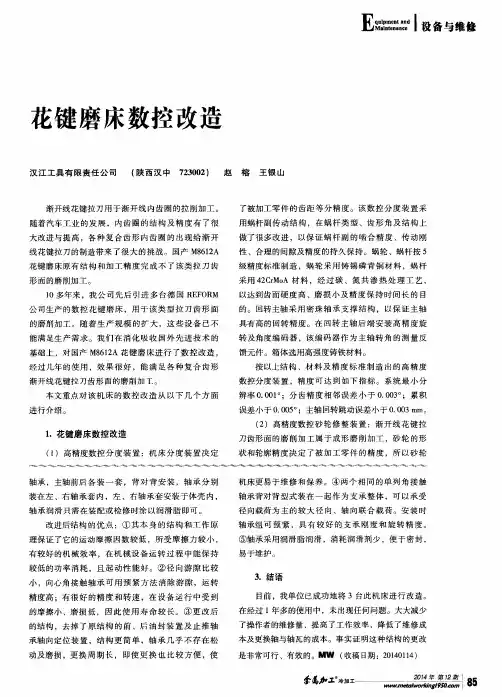

花键磨床数控改造

改 进后结 构 的优 点 :① 其 本 身 的 结 构 和 工 作 原 理 保证 了它的运 动摩 擦 因数 较低 ,所 受 摩 擦力 较 小 , 有 较好 的机 械 效 率 ,在 机 械 设 备 运 转 过 程 中 能保 持 较 低 的功率 消耗 ,且 起 动 性 能 好 。② 径 向游 隙 比较
以达 到齿 面 硬度 高 、磨 损 小 及 精 度 保 持 时 间 长 的 目 的 。 回转 主轴 采 用 密 珠 轴 承 支 撑 结 构 ,以 保 证 主 轴
公 司 生产 的 数控 花键 磨 床 ,用 于该 类 型拉 刀 齿形 面 的磨 削加 工 。随 着 生 产 规 模 的扩 大 ,这 些 设 备 已不
随着 汽车 工 业 的 发 展 , 内齿 圈 的 结 构 及 精 度 有 了很
大改 进与 提 高 ,各 种 复 合 齿形 内齿 圈 的 出 现 给 渐 开 线花键 拉 刀 的制 造带 来 了很 大 的 挑 战。 国产 M8 6 1 2 A 花 键磨 床 原有 结 构 和 加 工 精 度 完 成 不 了该类 拉 刀齿 形 面 的磨 削加工 。 1 O多年 来 ,我公 司 先后 引进 多 台德 国 R E F OR M
小 ,向心角接触轴承可用预紧方法消除游隙 ,运转 精度高 ;有很好的精度 和转速 ,在设备运行 中受 到
的摩 擦小 、磨 损 低 ,因 此 使 用 寿 命 较 长 。③ 更 改 后
的结 构 ,去 掉 了 原结 构 的 前 、后 油 封 装 置 及 止 推 轴 承轴 向定 位 装 置 ,结 构 更 简 单 ,轴 承 几 乎 不 存 在 松
进 行介 绍 。
辨率 0 . 0 0 1 。 ;分 齿 精 度 相 邻 误 差小 于 0回转 跳动误 差小 于 0 . 0 0 3 m m。 ( 2 )高精 度数 控 砂 轮 修 整 装 置 :渐 开 线 花键 拉
一种数控成型磨齿机数控化改造的方法

一种数控成型磨齿机数控化改造的方法作者:范浩刘志成房庆君汪远平宫德波来源:《科技创新导报》2019年第34期摘; ;要:本文以秦川数控成型磨齿机YK7332B数控化改造为例,论证了将小众且开放性低的NUM系统机床改成市面上比较普及的840D数控系统的一种可行方案,数控化替代方案主要重点机床放在机床的电气控制改造方面,需要更新数控系统、伺服电动机、驱动器及外围电气线路;这种方法的优势是840D数控系统自带成形砂轮加工、磨削误差分析及误差调整等一整套比较成熟的软件包。
用户可以根据需要自行选择齿轮磨削工艺,磨削方法、砂轮修整方法,软件包会对部分计算参数进行优化处理。
而对于机械部分,我们只对影响机床加工精度的重点部件进行有针对性的修理。
改造完成后按照出厂标准进行精度检验。
通过此次改造,为以后的机床改造提供了一种思路和方法,为长期使用后系统老旧,机械磨损的机床提出了一种彻底修复使用的方案。
同时,机床再制造产业也是当下的一种趋势,国家现在正在加大提倡和支持。
关键词:数控成型磨; 数控化改造; 加工软件中图分类号:TE34; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; 文献标识码:A; ; ; ; ; ; ; ; ; ; ; ; 文章编号:1674-098X(2019)12(a)-0061-021; 数控化改造整体方案由于机床的电气线路分布在多个部位,而电气元件已使用近10年,并且车间环境多油,存在线路老化现象,故障率高,机床的稳定性低,可使用时间不长。
我们打算把原机床中的控制电路及外围电气控制线路全部拆掉,更换成数控系统内置的逻辑控制电路,实现PLC总线控制,这样可以节省大量的控制电路电缆及外围的线路。
同时我们需要将NUM系统更新为894D系统,所有进给轴的伺服电动机、驱动器也全部更换。
重新设计的外围控制电路,包括主轴旋转、油冷却、各伺服轴电机驱动等功能可实现系统自动控制。
拆除原有的机床控制柜,在原部位安装新的控制柜;改造后的所有元件都按标准重新布置。
螺纹磨数控改造方案

螺纹磨数控改造可改造之螺纹磨床:1汉江机床产内、外螺纹磨,例如S7632、S7540A、S74322上海机床床产各种内、外螺纹磨3进口内外螺纹磨:英国、日本GSE、韩国、改造后可望达到之功能:磨削滚丝轮、滚珠丝杆螺母、滚珠丝杆锁紧螺母、滚珠丝杆、各种淬火精密丝杆、蜗杆、注塑机螺杆、改造后的产品简介采用最新数控系统,所有轴尽量直连,采2级以内滚珠丝杆并预拉,采无间隙连轴器,三轴联动全闭环控制,运动精度0.001mm、重复精度0.002mm、主轴重复精度达到≤3″、可分头高达99头、导程可高达500mm、转速0.5-100/分、无失步现象。
可控制5 个进给轴(含C 轴)、主轴,2ms 高速插补,0.1μm 控制精度,显著提高了零件加工的效率、精度和表面质量。
新增USB 接口,支持U 盘文件操作和程序运行。
作为最新型数控系统是螺纹磨的最佳选择。
再配置具日本风格全罩式钣金,使你设备更具霸气。
以下是系统能实现的主要功能:X、Z、Y、4th、5th 五轴控制,2ms 插补周期,控制精度1μm。
最高速度60m/min伺服主轴可实现主轴连续定位、刚性攻丝、刚性螺纹加工内置多PLC 程序,当前运行的PLC 程序可选择G71 代码支持凹槽外形轮廓的循环切削支持语句式宏代码编程,支持带参数的宏程序调用支持公制/英制编程,自动倒角、刀具寿命管理功能支持中文、英文、西班牙文、俄文显示,由参数选择具备USB 接口,支持U 盘文件操作、系统配置和软件升级2 路0V~10V 模拟电压输出,1 路手脉输入,支持手持单元41 点通用输入/36 点通用输出外形安装尺寸、指令系统完全兼容1.1.2 技术规格控制轴数控制轴数:5 轴联动轴数:3 轴PLC 控制轴数:3 轴(X、Z、Y)进给轴功能最小输入增量:0.001mm(0.0001inch)最小指令增量:0.001mm(0.0001inch)最大行程:±99999999×最小指令增量快速移动速度:最小指令增量为0.001mm 时最高60m/min,快速倍率:F0、25%、50%、100%共四级实时修调进给倍率:0~150%共十六级实时修调插补方式:直线插补、圆弧插补(支持三点圆弧插补)、螺纹插补、椭圆插补、抛物线插补、极坐标插补、圆柱插补和刚性攻丝自动倒角功能螺纹功能普通螺纹(跟随主轴)/刚性螺纹单头/多头公英制直螺纹、锥螺纹和端面螺纹,等螺距螺纹和变螺距螺纹螺纹退尾长度、角度和速度特性可设定螺纹螺距:0.01mm~500mm 或0.06 牙/英寸~2540 牙/英寸加减速功能切削进给:直线式快速移动:直线式、S 型螺纹切削:直线式、指数式可选加减速的起始速度、终止速度和加减速时间由参数设定主轴功能2 路0V~10V 模拟电压输出,支持双主轴控制1 路主轴编码器反馈,主轴编码器线数可设定(100p/r~5000p/r)编码器与主轴的传动比:(1~255):(1~255)主轴转速:可由S 代码或PLC 信号给定,转速范围0r/min~9999r/min主轴倍率:50%~120%共8 级实时修调主轴恒线速控制刚性攻丝砂轮功能砂轮半径补偿精度补偿反向间隙补偿记忆型螺距误差补偿PLC 功能两级PLC 程序,最多5000 步,第1 级程序刷新周期8msPLC 程序通信下载支持PLC 警告和PLC 报警支持多PLC 程序(最多16 个),当前运行的PLC 程序可选择基本I/O:41 输入/36 输出人机界面7.4 英寸宽屏LCD,分辨率为234×480中文、英文、西班牙、俄文等多种语言显示二维刀具轨迹显示实时时钟操作管理操作方式:编辑、自动、录入、机床回零、手脉/单步、手动、程序回零多级操作权限管理报警日志程序编辑程序容量:40MB、10000 个程序(含子程序、宏程序)编辑功能:程序/程序段/字检索、修改、删除程序格式:ISO 代码,支持语句式宏代码编程,支持相对坐标、绝对坐标和混合坐标编程程序调用:支持带参数的宏程序调用,4 级子程序嵌套通信功能RS232:零件程序、参数等文件双向传输,支持PLC 程序、系统软件串口升级USB:U 盘文件操作、U 盘文件直接加工,支持PLC 程序、系统软件U 盘升级安全功能紧急停止硬件行程限位软件行程检查数据备份与恢复总之一句话:花个30万,可达到300万以上设备所要达到或超过之功能!注:另加2万元,可增配金刚滚轮修整系统。

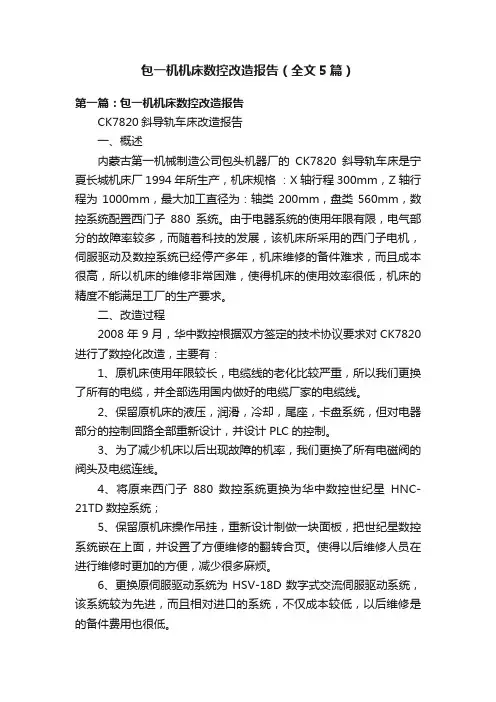

包一机机床数控改造报告(全文5篇)

包一机机床数控改造报告(全文5篇)第一篇:包一机机床数控改造报告CK7820斜导轨车床改造报告一、概述内蒙古第一机械制造公司包头机器厂的CK7820斜导轨车床是宁夏长城机床厂1994年所生产,机床规格:X轴行程300mm,Z轴行程为1000mm,最大加工直径为:轴类200mm,盘类560mm,数控系统配置西门子880系统。
由于电器系统的使用年限有限,电气部分的故障率较多,而随着科技的发展,该机床所采用的西门子电机,伺服驱动及数控系统已经停产多年,机床维修的备件难求,而且成本很高,所以机床的维修非常困难,使得机床的使用效率很低,机床的精度不能满足工厂的生产要求。
二、改造过程2008年9月,华中数控根据双方签定的技术协议要求对CK7820进行了数控化改造,主要有:1、原机床使用年限较长,电缆线的老化比较严重,所以我们更换了所有的电缆,并全部选用国内做好的电缆厂家的电缆线。
2、保留原机床的液压,润滑,冷却,尾座,卡盘系统,但对电器部分的控制回路全部重新设计,并设计PLC的控制。
3、为了减少机床以后出现故障的机率,我们更换了所有电磁阀的阀头及电缆连线。
4、将原来西门子880数控系统更换为华中数控世纪星HNC-21TD数控系统;5、保留原机床操作吊挂,重新设计制做一块面板,把世纪星数控系统嵌在上面,并设置了方便维修的翻转合页。
使得以后维修人员在进行维修时更加的方便,减少很多麻烦。
6、更换原伺服驱动系统为HSV-18D数字式交流伺服驱动系统,该系统较为先进,而且相对进口的系统,不仅成本较低,以后维修是的备件费用也很低。
7、机床改造完成后对机床进行整体的喷漆,喷漆的颜色参照原机床的油漆颜色。
三、改造效果10月中旬,完成机床改造并进行试车加工,全部满足改造后的技术要求。
改造后,机床焕发了新的活力,提高了工作效率。
相对机床改造前使用的数控系统增加了很多功能,系统人机界面显示全部为中文汉字显示,方便了机床操作人员的工作和学习,同时机床的各种报警全为中文显示,直观明了,通俗易懂,对维修人员来说更加的方便查找故障的原因,提高了维修的时间和效率。
M1432型万能外圆磨床头架改造

M1432A型万能外圆磨床头架改造摘要:本文就M1432A磨床使用过程中遇到的由于更换加工产品所出现的改造问题,对头架的结构改造进行了描述,并对该设备在生产中的使用情况进行了简要介绍,对普通设备的使用、改造有一定的借鉴作用。
1、前言机械行业是我国的基础行业之一,普通的车、铣、刨、磨等设备在各种机械厂是最常见的加工设备,目前国内一些历史比较长的机械厂均有几十年的老设备,这些老设备由于长期使用,经常出现一些配件缺失、零件磨损等各种现象,有些设备甚至因此报废不能再使用。
2、问题的出现车间一台M1432A型万能外圆磨床,原为其它车间加工喷油泵下体专用机床,使用时间较长,加之一直用于加工单一产品,造成头架主轴磨损松动,无法固定,进行几次维修无果,最后决定对之进行改造。
图1、M1432A型万能外圆磨床1).M1432A型万能外圆磨床简介M1432A型万能外圆磨床主要用于磨削外圆柱面、外圆锥面、内圆柱面和内圆锥面以及台阶端面(如图1所示)。
加工精度可达IT6-IT5,表面粗糙度达Ra0.8-0.2微米。
该机床的主要技术数据如下:主要规格:最大磨削直径×最大磨削长度320×1000毫米;320×1500毫米加工范围:磨削工件外圆直径8-320毫米磨削工件内圆直径13-100毫米磨削工件内圆长度160毫米最大工件重量120公斤头架:头、尾架中心高180毫米头架顶针孔锥度莫氏4号头架回转角度 90°三爪卡盘卡活外圆的最大直径 130毫米砂轮架:砂轮架最大移动量 150毫米砂轮架快速进退量 30-35毫米砂轮架回转角度15°砂轮尺寸(外径×宽度×孔径)500×50-75×203毫米内圆磨具:砂轮尺寸(外径×宽度×孔径)最大 50×25×13毫米最小 17×20×6毫米作台液动最大行程1570毫米尾架:尾架顶针孔锥度莫氏4号尾架套筒移动量20-25毫米2).该机床头架结构及调整头架结构如图2所示头架箱体8可绕定位柱1相对底座2(用两个“乙”形螺钉固定在上工作台左边)回转,所需角度可参考刻度尺3。
普通车床的数控改造方法及设计图

用华中Ⅰ 用华中Ⅰ数控系统对 C6132 车床进行数控改造2008-4-21 20:16:00 来源:中国自动化网 网友评论 1 条 点击查看1 机械部分的改造 把 C6132 普通车床改成数控车床的主要改造部位: 主电动机和水泵电动机能分 别通过 M03、M04、M05、阴刀、M09 等指令来进行控制;把原来的手动进给改成微 机控制,实现二轴联动;为实现螺纹车削在主轴后端加一光电编码器。
机械部分的改造,在原机床的基础上,去掉挂轮箱(保留三星齿轮)、进给箱、溜板箱、 刀架部分,保留大拖板、中拖板。
光电编码器的安装利用挂轮箱中的三星齿轮,找到与主轴传动比为 1:1 的传动 齿轮,采用同心套通过一个固定支架与光电编码器相联,结构示意图如图 1 所示。
纵、 横向丝杠的改造去掉机床的进给传动系统, 安装上滚珠丝杠、 减速器接口、步进电动机。
X 轴传动比为 5:3, Z 轴的传动比为 1:1。
这类小型机床在中间设置一级 传动结构的目的是提高伺服电动机的使用寿命。
对于瞬时性的快速起、停起到一定的 缓冲作用。
改造后机床的传动进给示意图如图 2 所示。
2 电控部分的改造 华中Ⅰ型数控系统开放性好,所以改造非常简单。
具体方法为全部拆除原车床 的电控线路。
对单速电动机,直接从数控系统的电控柜中出线与主轴电动机的 U2、 V2、W2 和冷却泵电动机的 U6、V6、W6 连接。
对于双速电动机,除了直接连线以 外还应对电控柜和系统软件中的内置 PLC 系统程序 STEP.DAT 进行相应的修改。
3 微机系统控制部分的设置 对于一般车床的改造只须对以下两部分系统配置进行参数设置就可以了。
一是 轴参数,二是内置 PLC 的编码。
在华中Ⅰ型数控系统软件中输入正确的口令以后就可以对轴参数进行设置了。
不同的用户在改造车床时步进电动机与丝杠之间选择的传动比是不同的, 同时丝杠的 螺距也不同, 所以为了适用不同的传动比, 华中Ⅰ型数控系统开发了一个有用的工具, 通过设置一对电子齿轮的比值来对实际的传动比进行调整。
数控曲面刨及磨专用机床改造实例

数控曲面刨及磨专用机床改造实例在原B2316龙门铣/刨床的基础上进行改造,取消原来的铣/刨传动系统,改用NUM1020分别控制X/Z 轴(用于刨削)及U/W轴(用于磨削)。
1 改装后的机床主要功能1. 凸形/凹形圆弧型面的刨削与磨削。
2. 4种循环方式:o 刨削循环:单层,单向,不可逆,人工干预换层:o 刨削循环:多层,连续自动,单向,不可逆:o磨削循环:单层,双向,可逆,人工干预换层: o 磨削循环:多层,连续自动,双向,可逆。
注: 单向——工作台前进时切削,后退时不切削(刨):双向——工作台前进与后退时都切削(磨):不可逆——只能左→右进刀(刨):可逆——左→右/右→左依次进刀(磨):单层——吃刀深度不变,完成左→右或右→左一层加工后完毕:多层——完成一次单层后,增加规定切深量,继续进行下一层单层加工循环。
图1 空切跳过3.并且可提供空切跳过功能,以避免无效运行,提高工作效率(如图1所示)。
4.工件程序的框架已编好,并存入CNC,用户只需输入相关(工件、毛坯)尺寸及工艺参数,即形成可执行的工件程序。
5.刀具(刨刀及砂轮)位置的运算与移动必须与工作台的往复运动保持严格的同步,即:必须等工作台到达终点位置,才允许执行下一步刀具位置的运算与移动,以及必须等刀具下一步位置已运算完毕并移动到位后才允许工作台进行下一次的往复运动。
如破坏上述同步关系,即发出故障信息。
6.运行中如发生突然事故(如刀具破损)可急停中断,排除故障后,从中断处重新启动继续执行随后的程序。
7.编程方法:以凸刨为例(凹刨,凸磨,凹磨编程方法从略):①输入数据(见图2及下表):②回零及建立坐标系(见图3):③程序框图见图4,程序见图5和图6。
图2 输入数据图3 建立坐标系图4 主框图图5 主程序(a)子程序(b)子程序%100图解图6 子程序2 结束语将一台普通刨床改造为曲面数控刨/磨床,主要应用灵活的参数编程、子程序调用以及作为机床PLC/CNC双向信息传递的E参数。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
M6420B滚刀刃磨数控分度头机械改造东风汽车变速箱有限公司制造技术部胡风锌摘要本文介绍了M6420B滚刀刃磨床分度头机构存在问题,提出对该设备分度头机构实施数控分度头机械改造方法,以及设备改造后的效果论述。
主题词分度头机构机械改造效果一:前言M6420B滚刀刃磨床,是一种高生产效率的通用机床。
它的主要用途是刃磨各种滚刀的前刀面。
用于刃磨直径自50~125mm,长度自50~200mm,槽数为8;9;10;12;18;20的滚刀。
M6420B滚刀刃磨床最大的特点是我公司唯一一台刃磨螺旋滚刀(螺旋滚刀就是滚刀的容屑槽是螺旋型的)的机床。
所以,该机床在刃磨时,被磨滚刀不但具有滚刀的往复运动,滚刀的分度运动,滚刀的圆周进给运动,还要具有滚刀的沿螺旋线的转动。
由于该机床是七三年出厂的,随着使用年限增长,汽车产量加大,产品质量的提高,设备故障不断上升,维修费用居高不下,严重影响变速箱零件的生产。
同时其它滚刀磨床不能刃磨螺旋滚刀。
在这种情况下,公司决定对M6420B滚刀刃磨床实施数控分度机械改造。
二:机床分度头机构工作原理1:机床概述:如图一工作台沿床身导轨往复运动。
(由液压来实现的)在工作台的左面安装着分度头,右面安装着尾座。
床身前面左边安装螺旋运动机构;进给机构,右边是液压操纵箱;操纵按钮。
被磨的滚刀固定在芯轴上,然后安装在分度头主轴上,并用尾座顶住。
调整好与磨头的距离。
就可以启动磨头电机,机床液压电机。
手动液压操纵箱手柄,开始刃磨。
2:分度头:分度头是由分度机构,主轴回转运动机构和滚刀圆周进给机构组成。
分度头的箱体安装在机床的工作台上。
分度头主轴的支承是由两对成双的径向止推轴承所组成。
主轴后端圆锥部分,固定着分度盘。
主轴分度盘的定位由电磁铁驱动的闸齿来实现的。
主轴的分度是由电机通过蜗轮,蜗杆;电磁铁带动的摩擦离合器传动到主轴上的。
3:分度头机构工作原理:如图二左边,电磁铁1驱动闸齿2拔出分度盘3,无触点开关4发信号,电磁铁6驱动摩擦离合器7合上,电机8转动开始分度运动。
分度完后,电磁铁6;1回位,闸齿插入分度盘3,无触点开关5发信号,工作台再一次进行往复运动。
当加工螺旋滚刀时,为了使滚刀的螺旋容屑槽前刀面相对于磨头走一条直线,那么,分度头主轴带着滚刀就必须一边随工作台作直线往复运动,一边要作回转运动。
在加工螺旋滚刀前,首先根据滚刀的容屑槽角度转动手轮9调整导轨10角度。
当分度头随工作台往复运动时,滚轮11沿着导轨10爬上爬下带动导杆12上下运动,使连接在导杆12上的链条13带动轮子14转动,通过闸齿2;分度盘3带动分度主轴旋转。
分度头的进给机构就是说当被磨滚刀分度刃磨一周后,滚刀一般并没有磨好,滚刀相对于磨头要进行进刀,继续磨削。
操纵方法是转动手轮15使导轨10向下移动并带动导杆12向下移动,使分度主轴带动被磨滚刀旋转靠近磨头。
每次移动量从0.01到0.05的范围内选取。
三:设备存在的问题:1:分度使用的电机不合适。
分度电机是三相异步电动机,由于速度快,惯性大及电机的性能,无法控制分度主轴转动一个准确的度数,不能进行正常分度。
2:摩擦离合器故障率高。
由于每刃磨一个滚刀,要分度多次,每次离合器都要离合一次,电磁铁带动杠杆驱动离合器频繁的振动、冲击。
离合器磨损不均,离合器啮合不好。
3:液压系统故障。
由于机床已使用二十多年,液压操纵箱已无法正常工作,工作台的开、停、调速、换向故障率高。
4:分度机构结构设计不合理。
分度机构的蜗轮;蜗杆都没有准确的轴向和径向定位。
电机安装不稳定。
四:改造内容针对以上情况,我们对分度系统进行机电一体化设计。
将机械装置和数控技术有机的结合起来,构成一个完整系统。
机械机构与数控技术相互促进,展示出新颖的机械结构。
1:间歇拨块机构首先,我对分度头的传动原理进行改造设计。
尽管在我们传统的机构设计中,当主轴分别要具有多个运动形式时,往往是通过各种各样的离合器进行的。
但是我在考虑用其它形式的离合器用在此分度机构中发现,由于要频繁的启动离合器,故障率高,维修安装不方便。
我决定在分度机构中取消离合器。
经长期研究、试验,我设计一套间歇拨块机构。
该机构不仅可传动分度运动,回转运动,圆周进给运动,而且还可以使这三种运动独立进行,互不干涉,并且可和步进电机准确的结合。
工作原理如图三。
(1)分度头主轴分度运动主轴,蜗杆蜗轮重新设计,具有严密的轴向和径向定位。
蜗轮是通过一对径向轴承安装在主轴上。
在蜗轮的端面圆周方向安装两个对称的拨块。
在主轴表面圆周对称方向也安装两个拨块。
这样,当步进电机带动蜗杆蜗轮进行分度运动时,蜗轮通过自身上的两个拨块推动主轴上的两个拨块使主轴作分度运动。
(2)分度头主轴回转运动在说明分度头回转运动前,先看一看主轴分度运动的方向。
由于主轴分度运动的方向可调整为从机床的左端看去是逆时针方向(事实上我公司目前在加工滚刀时都是朝这个方向分度)。
因此,当分度头由工作台带动到左端—开始分度—分度结束后。
分度头开始随工作台向右运行时(此时,螺旋机构的导轨已调整好对应于被磨滚刀的容屑槽角度),由于被刃磨螺旋滚刀是左旋(实际上我公司目前螺旋滚刀都是左旋),所以,分度主轴带动螺旋滚刀的旋转方向从机床的左端看上去也是逆时针。
也就是说:分度头向右运行刃磨滚刀时,分度主轴上的两个拨块正好离开蜗轮上的两个拨块。
所以,当螺旋机构带动分度主轴作回转运动时与原来带动主轴作分度运动的蜗杆;蜗轮;步进电机不干涉。
不干涉运动可设计在主轴圆周旋转0~300º范围内。
(就是在圆周360º范围内减去拨块所占的角度范围)。
而目前该机床的工作能力(加工两个最大螺旋滚刀容屑槽角度12º31ˊ)只需要60。
即可。
也就是说分度头主轴可独立进行回转运动。
(3)分度头主轴圆周进给运动我们先看一看分度头圆周进给的方向。
当我们从机床的左端看去,被磨滚刀的前刀面与磨头的位置是:滚刀的前刀面在左,磨头在右。
也就是说分度头主轴圆周进给旋转方向是(从机床左端看去)是顺时针—这样才能使分度主轴带动滚刀顺时针旋转相对于磨头进刀。
由于间歇拨块机构在作分度运动时逆时针(此时蜗轮上的两拨块与分度主轴上的两拨块靠在一起),那么分度主轴顺时针圆周进给时,分度主轴上的两个拨块与蜗轮上的拨块干涉。
我们用步进电机可编程序解决这一问题。
即:当操作工需要圆周进给进刀时,他可按动一按钮,改按钮可控制步进电机分度转动完后再反转一设定值。
这样,蜗轮上的两个拨块就相对于分度主轴上的拨块让开一定位移,这个位移恰恰是圆周进给进刀的量,这个值可通过要求计算得出(对φ60mm滚刀的进给量,进给机构手轮刻度每小格0.01mm。
对其它尺寸的滚刀的进给量是随滚刀直径的大小成比例的增加或减少)。
就是说分度头可独立进行圆周进给运动。
2:液压部分改造由于该分度机构的设计要求分度主轴与分度蜗轮的相对位置非常严格,特别是加工螺旋滚刀时,工作台换向的位置变化将影响分度主轴与分度蜗轮的位置,将影响分度的准确性,所以对机床的液压系统也进行了改造。
如图三。
目的是让工作台运行机床左端换向时停止。
分度开始—分度完后工作台自动向右运行。
3:电气改造控制系统采用美国parke公司OEM系列简易数控系统进行开环控制,并且应用三菱FXO-30PLC作为机床电气逻辑控制。
用步距脉冲指令来保证分度的准确性。
实行多品种滚刀程序编制及储存。
用外接拨码开关向PLC内输入刀具选择状况。
实现自动磨削。
4:改造后磨削滚刀工作循环如下:如图三当被磨滚刀安装好并对好刀后,选择被磨滚刀槽数的拨码开关,启动磨头电机、机床液压电机。
开动液压操纵箱开停阀1。
工作台开始往复运动。
工作台运行到左端停止,无触点开关2发信号,电磁铁3动作拔出闸齿4,无触点开关5发信号步进电机6开始分度,分度完后自动发信号使闸齿4插入分度盘7,无触点开关8发信号使电磁铁9带电,工作台开始向右运行下一循环。
当滚刀磨削一、二周后需要进刀时,按动按钮10,那么步进电机将自动在下一次分度时将反转一定值,操作工在这次分度完后转动手轮11一定值进刀。
被磨滚刀经过数次进刀磨好后,扳动开停阀1停止。
五:改进后效果1:机床分度头精度的检验在工作台上打表检查分度头的分度误差,连续分度重复精度均能达到0.005mm以内。
2:被磨滚刀检查我们分别检查容屑槽为8;9;10;12;18;20滚刀,被磨滚刀前刀面粗糙度均达到Ra0.4容屑槽分布均匀。
3:经济效益M6420B滚刀刃磨床系武汉机床厂73出厂的设备,在我厂使用已近三十年,设备老化,大修过多次,设备频临报废,设备残值只有万元,我厂购买一台数控滚刀刃磨床需二十七万元,改造一台设备,费用二万元左右,改造一台可节约设备投资费用二十五万元。
4:设备自动化用于设备的自动磨削,大大的减轻了操作工人的劳动强度,无故障,受到车间及操作人员的好评。
综合经济效益十分显著。
六:结束语经过四年来的运行,证明M6420B滚刀刃磨床分度头的数控改造,稳定可靠,功能全面。
新颖的机械结构与数控系统有机结合,使机床分度头的分度运动;回转运动;圆周进给运动更加准确,无故障,完全满足工艺技术要求,提高了生产率。
它可完全应用于滚刀刃磨分度头装置,特别应用于螺旋容屑槽的滚刀,以及加工多品种滚刀的机床,这种学的传动装置可作为滚刀刃磨机床分度装置的定型结构家以推广。
M6420B滚刀刃磨分度头数控机械改造获得2000年东风汽车公司科学技术进步三等奖。
七:参考文献1 机床设计手册机械工业出版社19882 现代数控机床机械工业出版社19913设备修理与改造东风汽车公司设备管理协会20014机械设计手册化学工业部19875机械零件设计手册冶金工业出版社19946液压设计手册上海人民出版社1980。
