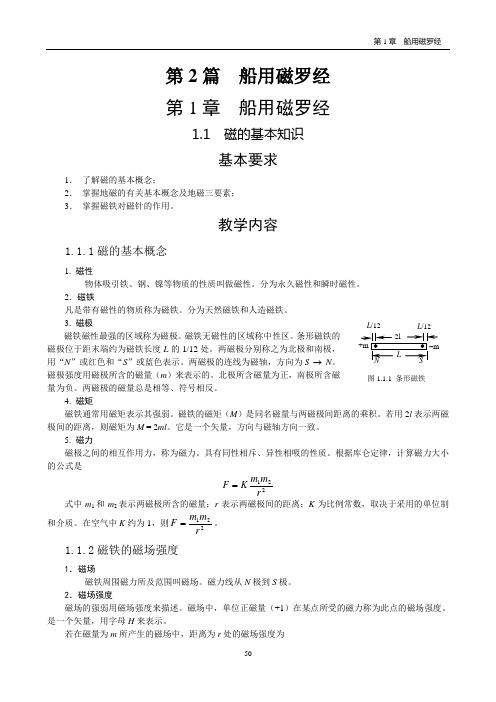

第2篇 船用磁罗经 第1章 船用磁罗经1.1 磁的基本知识基本要求1． 了解磁的基本概念；2． 掌握地磁的有关基本概念及地磁三要素； 3． 掌握磁铁对磁针的作用。
教学内容1.1.1磁的基本概念1. 磁性物体吸引铁、钢、镍等物质的性质叫做磁性。
分为永久磁性和瞬时磁性。
2. 磁铁凡是带有磁性的物质称为磁铁。
分为天然磁铁和人造磁铁。
3. 磁极 磁铁磁性最强的区域称为磁极。
磁铁无磁性的区域称中性区。
条形磁铁的磁极位于距末端约为磁铁长度L 的1/12处。
两磁极分别称之为北极和南极，用“N ”或红色和“S ”或蓝色表示。
两磁极的连线为磁轴，方向为S → N 。
磁极强度用磁极所含的磁量（m ）来表示的。
北极所含磁量为正，南极所含磁量为负。
两磁极的磁量总是相等、符号相反。
4. 磁矩磁铁通常用磁矩表示其强弱。
磁铁的磁矩（M ）是同名磁量与两磁极间距离的乘积。
若用2l 表示两磁极间的距离，则磁矩为M = 2ml 。
它是一个矢量，方向与磁轴方向一致。
5. 磁力磁极之间的相互作用力，称为磁力。
具有同性相斥、异性相吸的性质。
根据库仑定律，计算磁力大小的公式是221r m m KF = 式中m 1和m 2表示两磁极所含的磁量；r 表示两磁极间的距离；K 为比例常数，取决于采用的单位制和介质。
在空气中K 约为1，则221r m m F =。
1.1.2磁铁的磁场强度1．磁场磁铁周围磁力所及范围叫磁场。
磁力线从N 极到S 极。
2．磁场强度磁场的强弱用磁场强度来描述。
磁场中，单位正磁量（+1）在某点所受的磁力称为此点的磁场强度。
是一个矢量，用字母H 来表示。
若在磁量为m 所产生的磁场中，距离为r 处的磁场强度为2r m H =在电磁系单位中，磁场强度的单位为奥斯忒（Oe ）。
若磁场中某区域内各点的磁场强度大小相等，方向相同，则该区域内的磁场称为均匀磁场。
实际中，位于船体范围内的地磁场可视为均匀磁场。
3．条形磁铁的磁场强度设r 为所求点处到磁铁的中心点的距离，M 为磁铁的磁矩。
磁罗经
简介罗经compass罗经是一种测定方向基准的仪器，用于确定航向和观测物标方位。
罗经分为磁罗经和电罗经两种，现代船舶通常都装有这两种罗经。
飞机上也装有罗经，航空用的罗经称为航空罗盘。
罗经磁罗经是利用磁针指北的特性而制成。
指南针即是原始型式的磁罗经，是中国古代四大发明之一。
用于航海的指南针又称罗盘。
铁船出现后，磁经产生了自差。
19世纪以后，先后提出消除自差的方法，至20世纪初，性能稳定、轴针摩擦更小的液体罗经制成，曾用于大部分船舶。
磁罗经有磁差，是由于地磁极与地极不一致而产生。
存在于磁北和真北之间的夹角，即磁偏角。
海图上标注有本地磁差和年变化率，使用磁罗经时可据以修正读数。
磁罗经结构主要由罗经柜和罗经盆组成，带有磁针的罗经卡安装在盆内。
电罗经罗经又称陀螺罗经，是利用陀螺仪的定轴性和进动性，结合地球自转矢量和重力矢量，用控制设备和阻尼设备制成以提供真北基准的仪器。
陀螺罗经是由主罗经与分罗经、电源变换器、控制箱和操纵箱等附属设备构成。
磁罗经发展历程磁罗经利用自由支持的磁针在地磁作用下稳定指北的特性而制成的罗经。
磁罗经由中国的司南、指南针逐步发展而成。
司南为天然磁石制成的勺形物，投转于光滑的地盘上,停止时勺柄指南。
地盘四周刻有八卦和天干地支名称，用于表示方位(图1)。
已知关于司南的最早记述见于公元前3世纪战国末期的《韩非子·有度》。
宋朝初期出现了人工磁化的指南针，有水浮、丝悬、针顶等方法，近代磁罗经和地磁测量仪器仍沿用这些基本结构。
北宋沈括在《梦溪笔谈》(1063年)中描述了用磁石磨针锋制作指南针的方法，并记载了磁差的存在。
指南针是初级阶段的磁罗经，是中国古代四大发明之一。
唐宋时期中国海外贸易非常发达，大型商船远航到波斯湾、红海等地，造船和航海技术均居世界前列。
指南针应用于航海的最早记载见于北宋朱彧的《萍州可谈》(1119年)，书中说:"舟师识地理,夜则观星,昼则观日，阴晦观指南针。
磁罗经
第五章 磁罗经罗经种类：磁罗经，150总吨以上船舶配备 陀螺罗经，500总吨以上船舶配备 磁罗经：以磁北M N 为基准 陀螺罗经：以真北T N 为基准 §1．磁的基本概念 一、磁铁和磁性磁性：物体具有吸引铁、钢、镍等物质的性质。
凡是带有磁性的钢铁叫做磁铁。
二、磁极磁铁的磁性最强处叫做磁极。
磁铁中部无磁性的部分叫做中性区。
条形磁铁的磁极位置，约在离末端L ／12处。
见图5—1磁极的强度，是用磁极所含的磁量(m)来表示的，规定N 极带正磁量（＋m ）；S 极带负磁量（－m ），两磁极的磁量总是相等的。
磁铁具有指向性 三、磁铁的一般性质P75 四、磁力和磁矩1．磁力：两个互相靠近的磁铁，会产生同性相斥异性相吸的作用力，称之为磁力。
根据库仑定律，两磁量相互作用力的公式为：P762．磁矩：磁铁通常以磁矩来表征其强弱。
磁铁的磁矩是磁铁磁极强度与两磁极间距离的乘积。
l m M 2⨯=M 大，磁性大，磁性与磁量、长度有关 五、磁场、磁场强度1．在磁铁的周围，凡是磁力所能达到的范围叫做磁场。
磁铁磁场的强弱可用磁场强度表示， 2．单位正磁量在磁场中某点所受到作用力，就是该点处的磁场强度。
通常磁场强度用H 表示，它是个矢量。
指向磁力的切线方向。
若在磁量为m 的磁场中，距离为r 处的磁场强度为： H ＝ m / r 2在电磁系单位中，磁场强度的单位叫做奥斯特(Oe)。
在地磁学中，有时用十万分之一奥斯特单位γ表示，即1γ=510-Oe 。
若在一定范围内各点的磁场强度大小相等，方向相同，则此范围内的磁场称为均匀磁场。
位于船体范围内的地磁场可视为均匀磁场。
