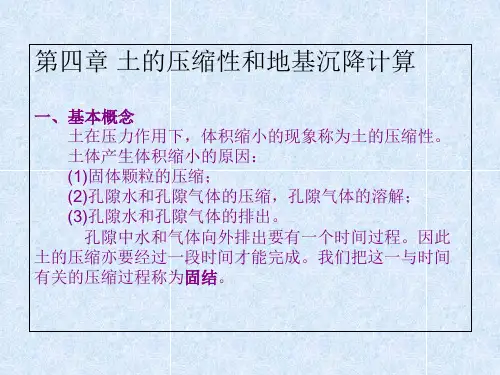

第四章 土的压缩性和地基沉降计算
(固结沉降)计算
分层总和法计算步骤
1) 选择沉降计算剖面，在每一个剖面上选择若干计算点；求出基底附加压 力的大小和分布；选择沉降计算点的位置（通常为基础的中心点）。 2) 地基分层 。天然土层的交界面和地下水位面必为分层面，在同一类土层中分层厚度不宜过 大。一般取分层厚hi≤0.4b或hi=1~2m，b为基础宽度。 3) 求出计算点垂线上各分层 层面处的竖向自重应力c ( 从地面起算)，并绘 出它的分布曲线。 4) 求出计算点 垂线上各分层层面处的竖向附加应力z，并绘出它的分布曲线，取z ＝0.2c (中、 低压缩性土)或z ＝0.1c (高压缩性土)处的土层深度为地基沉降计算深度。 5) 求出各分层的平均自重应力p1i 和平均附加应力pi。 6) 由各分层的平均自重应力p1i 和平均自重应力p1i 与平均附加应力pi 之和 (p1i+ pi ) ,在压缩曲线上查出相应的初始孔隙比和压缩稳定后的孔隙比。 7) 计算各分层土的压缩量si。 8) 地基最终沉降量 s 的分层总和法公式：
(2): elogp曲线。 (3): elnp曲线。
压缩试验曲线特征 压缩试验条件下土体体积变化特征： (1)卸荷时，试样不是沿初始压缩曲线，而是沿曲线bc回弹，可见土体的变形是由可 恢复的弹性变形和不可恢复的塑性变形两部份组成。 (2)回弹曲线和再压线曲线构成一迴滞环，土体不是完全弹性体的又一表征； (3)回弹和再压缩曲线比压缩曲线平缓得多。 (4)当再加荷时的压力超过b点，再压缩曲线就趋于初始压缩曲线的延长线。
前期固结压力的确定
确定先期固结压力步骤如下： (1)从e~logp曲线上找出曲率半 径最小的一点A，过A点作水平线 A1和切线A42; (2)作lA2的平分线A3,, 与
e~logp 曲线中直线段的延长线相交
土力学 地基沉降量计算
轴向荷载N=1250kN，有关地基勘察资料与基础剖面详见下
图。试用《规范》法计算基础中点最终沉降量。
解：
按《建筑地基基础设计规范》计算，采用下式，计算结果 详见下表。
例题4-2 计算表格
z (m)
L/B
z/B
Esi (kPa)
0
0
0.250 0
0
1.0
0.8
0.234 6
0.234 6
0.2346
（亦称初始沉降）；
Sc--固结沉降（亦称主
固结沉降）；
Ss--次固ቤተ መጻሕፍቲ ባይዱ沉降（亦
称蠕变沉降）。
瞬时沉降是指加载后地基瞬时发生的沉降。由于基础 加载面积为有限尺寸，加载后地基中会有剪应变产生， 剪应变会引起侧向变形而造成瞬时沉降。
固结沉降是指饱和与接近饱和的粘性土在基础荷载作 用下，随着超静孔隙水压力的消散，土骨架产生变形所 造成的沉降（固结压密）。固结沉降速率取决于孔隙水 的排出速率。
（三）地基受压层计算深度的确定
计算深度zn可按下述方法确定：
1）存在相邻荷载影响的情况下，应满足下式要求：
式中：△Sn′--在深度 zn处，向上取计算厚 度为△z的计算变形值； △z查P92表5-4；
△Si′--在深度zn范围 内，第i层土的计算变
形量。
2）对无相邻荷载的独立基础，可按下列简化的经验公式
次固结沉降是指主固结过程（超静孔隙水压力消散过 程）结束后，在有效应力不变的情况下，土的骨架仍随 时间继续发生变形。这种变形的速率取决于土骨架本身 的蠕变性质。
（一）瞬时沉降计算 瞬时沉降没有体积变形，可认为是弹性变形，因此一
般按弹性理论计算，按式（4-17）求解。
式中：ω--沉降系数； p0--基底附加应力； μ--泊松比，这时是在不排水条件下没有体积变形所产 生的变形量，所以应取μ=0.5； Eu--不排水变形模量(弹性模量)，常根据不排水抗剪强 度Cu和Eu的经验关系式（4-18）求得。
土力学-第四章-一维压缩性及其指标 张丙印
6. B点对应于先期固结压力p
智者乐水 仁者乐山
A
mB
1
3
2
D
p
p(lg)
先期固结压力p的确定
16
反映了土的应力历史
0.8 1 Ce
0.7 0.6
指标：
• 压缩指数
Cc
Δe Δ(lgp)
• 回弹指数
（再压缩指数） Ce
100
1000
p (kPa)
Ce << Cc 一般Ce ≈ 0.1-0.2Cc
e – lg p曲线
11
§4.3 一维压缩性及其指标 - e - lg p曲线
智者乐水 仁者乐山
指标 Es mv a Cc Ce
滞回圈
侧限压缩试验
4
§4.3 一维压缩性及其指标 - - p曲线
智者乐水 仁者乐山
应力历史及影响 σz p
土体在历史上所承受过的 应力情况（包括最大应力 等）称为应力历史
初始
加载
p
卸载
A
B 再加载
εz
土样在A和B点所处的应
力状态完全相同，但其 变形特性差别很大
应力历史的影 响非常显著
侧限压缩试验
t
3
§4.3 一维压缩性及其指标 - - p曲线
卸载和再加载曲线
σz p
一次 加载
p
初始 加载
卸载 再加载
εz
智者乐水 仁者乐山
在试验曲线的卸载和再
加载段，土样的变形特 性同初始加载段明显不 同，前者的刚度较大
在再加载段，当应力超
过卸载时的应力p时，
曲线逐渐接近一次加载 曲线
卸载和再加载曲线形成
e
智者乐水 仁者乐山

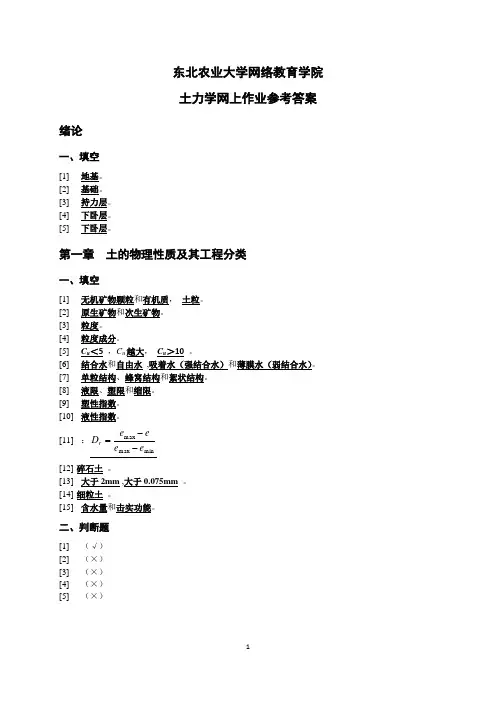

土力学网上作业题参考答案汇总
东北农业大学网络教育学院土力学网上作业参考答案绪论一、填空[1]地基。
[2]基础。
[3]持力层。
[4]下卧层。
[5] 下卧层。
第一章 土的物理性质及其工程分类一、填空[1] 无机矿物颗粒和有机质， 土粒。
[2] 原生矿物和次生矿物。
[3] 粒度。
[4] 粒度成分。
[5] C u ＜5 ，C u 越大， C u ＞10 。
[6] 结合水和自由水 ,吸着水（强结合水）和薄膜水（弱结合水）。
[7] 单粒结构、蜂窝结构和絮状结构。
[8] 液限、塑限和缩限。
[9] 塑性指数。
[10] 液性指数。
[11] ：minmax max e e e e D r --= [12] 碎石土 。
[13] 大于2mm ,大于0.075mm 。
[14] 细粒土 。
[15] 含水量和击实功能。
二、判断题[1]（√） [2]（×） [3]（×） [4]（×） [5] （×）三、证明题[1]证明：ws d e d γγ+1=证明：设e V V V V V V e V S V V S V S +1=+=,==1=⇒ ws s w s s s s d e d V g V d V g V g V m γρργ+1====[2]证明：n n S w s r γωγ)1(= 证明：设n V n V n V V V s v v ⇒1=,==,1= ∴nn gV gV V V V V m m V m V V S w s v w s s v w s s ss v w s wv w w v w r γωγρωρρωρρρρ)1(====== [3]证明γee S s w r +1+=γγ （2）证明：设e V V V V V V e V S V V S V S +1=+=,==1=⇒ Vg V V V g m m V mg V G s s w w s w )+(=)+(===ρργe e S V V V S s w r s s w v r +1+=+=γγγγ 四、计算题[1]某地基土层，用体积为72cm 3的环刀取样，测得环刀加湿土重170g ，环刀重40g ，烘干后土重122g ，土粒相对密度为2.70，问该土样的w 、e 、r s 、γ、d γ、sat γ和γ'各为多少？并比较各种重度的大小。
土力学-第四章-概述 土的压缩性测试方法 张丙印
t
s
s3
s2
s1
t
§4.2 土的压缩性测试方法 – 压缩试验
智者乐水 仁者乐山
压缩曲线及特点
• 侧限变形（压缩）模量：
加载：
Es
Δσ z Δεz
卸载和重加载：
Ee
Δσz Δεz
非线性 弹塑性
土的一般化的压缩曲线
z= p
1 Ee 1 Es
e
z
( e )
侧限压缩试验
18
§4.2 土的压缩性测试方法 – 三轴试验
常规三轴：
• 存在破坏应力
侧限压缩试验：
• 不存在破坏应力 • 存在体积压缩极限
z=p
侧限压 缩试验
常规三 轴试验
e
z
( e )
常规三轴与侧限压缩试验
22
§4.2 土的压缩性测试方法
智者乐水 仁者乐山
变形模量 Et 与侧限变形模量 Es间的关系
虎 εz
σz Et
νt Et
σx σy
克 定 律
墨西哥某宫殿
左部：1709年 右部：1622年 地基：20多米厚粘土
问题： 沉降2.2米，且左右 两部分存在明显的 沉降差。左侧建筑 物于1969年加固
智者乐水 仁者乐山
工程实例
6
§4.1 概述
智者乐水 仁者乐山
墨西哥城的一幢建筑， 可清晰地看见其发生的 沉降及不均匀沉降。该 地的土层为深厚的湖相 沉积层，土的天然含水 量高达 650 ％，液限 500% ，塑性指数 350 ， 孔隙比为 15 ，具有极 高的压缩性。

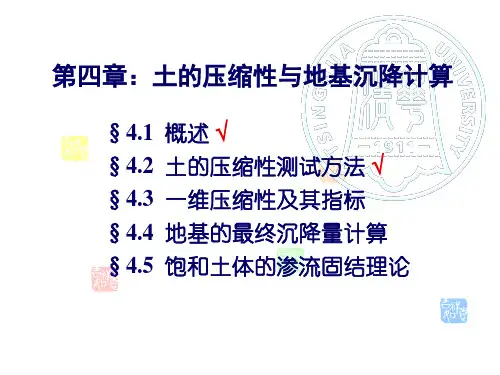

《土力学1》之第四章
土的压缩性与地基沉降计算
张丙印
清华大学土木水利学院 岩土工程研究所

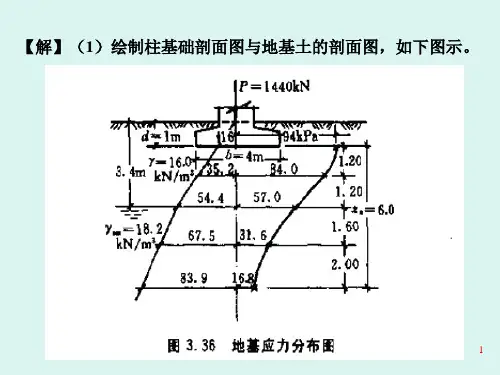

3下土的压缩性与地基沉降计算例题
7448
0.9
s
(mm)
54.7 55.6
根据计算表所示△z=0.6m, △sn =0.9mm ＜0.025Σ si =1.39mm
6.沉降修正系数 s
满足规范要求
根据Es =6.0MPa， 当fak=p0 ，查表得到ys =1.1
7.基础最终沉降量
s= ys s =61.2mm
24
【例9】已知某工程为饱和粘土层，厚度为8.0m，顶部为薄砂层
2.计算地基土的自重应力 自重应力从天然地面起算，z的 取值从基底面起算
3.4m d=1m
b=4m
z(m) 0 1.2 2.4 4.0 5.6 7.2
σc(kPa) 16 35.2 54.4 65.9 77.4 89.0
3.计算基底压力
4.计算基底附加压力
G G Ad 320 kN p0 p d 94kPa
p=P/(l×b)+ γm d=1440/(4×4)+20×1＝110.0kPa
（4）基底附加应力
p0=p-γd=110-16 ×1＝94kPa
2
（5）计算地基中的附加应力并绘分布曲线见图 (a)。 该基础为矩形，属空间问题，故应用“角点法”求解。为此， 通过中心点将基底划分为四块相等的计算面积，每块的长度 l1=2m，宽度b1=2m。中心点正好在四块计算面积的公共角点 上，该点下任意深度zi处的附加应力为任一分块在该点引起的 附加应力的4倍。计算结果如下表所示。
（题目同例5、例6）
15
解：（1）地基受压层计算深度Zn，按下式计算：
Zn b(2.5 0.4 ln b) 4 (2.5 0.4 ln 4) 7.8m
（2）柱基中点沉降量s，按下式计算：
土的压缩性及地基沉降量计算习题——答案(供参考)
重难点：室内压缩试验、判断土的压缩性指标（应力应变曲线、e-p曲线、e-lgp 曲线）、单一土层的沉降量计算、分层总和法计算地基最终沉降量、黏性土地基沉降发展的三个阶段、饱和土的渗流固结理论的物理模型、基本假设及推导、地基沉降与时间的关系（掌握固结系数、时间因素及固结度近似解的公式）名词解释：压缩性、固结、压缩系数、压缩指数、压缩模量、变形模量、最终沉降量、瞬时沉降、固结沉降、次固结沉降、平均固结度一、填空题1. 在相同的压力作用下，饱和粘性土压缩稳定所需时间t1与饱和砂土压缩稳定所需时间t2的关系是t1>t2。
2. 侧限压缩试验时，先用环刀切取保持天然结构的原状土样，然后置于刚性护环内进行实验。
3. 压缩曲线可按两种方式绘制，一种是采用普通直角坐标绘制的e-p曲线，另一种是采用半对数直角坐标绘制的e-lgp曲线。
4. 实际工程中，土的压缩系数根据土原有的平均自重应力增加到平均自重应力与平均附加应力之和这一压力变化区间来确定。
5. 工程评判土的压缩性类别时，采用的指标是压缩系数a1-2。
6. 若土的初始孔隙比为0.8，某应力增量下的压缩系数为0.3Mpa-1，则土在该应力增量下的压缩模量等于6Mpa 。
7. 某薄压缩层天然地基，其压缩层土厚度2m，土的天然孔隙比为0.9，在建筑物荷载作用下压缩稳定后的孔隙比为0.8，则该建筑物最终沉降量等于10.5cm 。
8. 在其他条件相同的情况下，固结系数增大，则土体完成固结所需时间的变化是变短。
9. 饱和土地基在局部荷载作用下的总沉降包括瞬时沉降、固结沉降和次固结沉降三个分量。
10. 从应力转化的观点出发，可以认为饱和土的渗透固结无非是：在有效应力原理控制下，土中超静孔隙压力的消散和有效应力相应增长的过程。
11. 太沙基一维固结理论采用的土的应力~应变关系是侧限条件下的应力~应变关系。
12. 研究指出，土的压缩性愈小时，变形模量愈_ 大___，压缩曲线愈_ 缓_。
Chapt3-6-土的压缩性和地基沉降计算-地基的最终沉降量-分层总和法
• 四、例题分析
【例】某厂房柱下单独方形基础，已知基础底面积尺寸
为4m×4m，埋深d＝1.0m，地基为粉质粘土，地下水位 距天然地面3.4m。上部荷重传至基础顶面F＝1440kN,土
的关天计然算重资度料如＝下16图.0。kN试/m分³,别饱用和分重层度总 sa和t＝法17和.2规kN范/m法³，计有算
sc
n
c i1
E P c ci(zi
izi1 ) i1
式中：
sc——考虑回弹再压缩影响的地基变形
计算深度取至 基坑底面以下 5m，当基坑底 面在地下水位 以下时取10m
Eci——土的回弹再压缩模量，按相关试验确定
c——考虑回弹影响的沉降计算经验系数，取1.0
Pc——基坑底面以上土的自重应力，kPa
4.0 2.0 0.0840 31.6 65.9
5.6 2.8 0.0502 18.9 77.4 0.24
7.2 3.6 0.0326 12.3 89.0 0.14 7.2
6.确定沉降计算深度zn
根据σz = 0.2σc的确定原则，由计算结果，取zn=7.2m
7.最终沉降计算
根据e-σ曲线，计算各层的沉降量
分层总和法的基本思路是：将压缩 层范围内地基分层，计算每一分层的压 缩量，然后累加得总沉降量。
分层总和法有两种基本方法：e~p 曲线法和e～lgp曲线法。
基础最终沉降量Βιβλιοθήκη 算…3计算原理一般取基底中心点下地基附加应力来计算各分层土的竖向压缩量，认
为基础的平均沉降量s为各分层上竖向压缩量Dsi之和，即
2.分层总和法中附加应力计算应考虑土体在自重作用下的 固结程度，未完全固结的土应考虑由于固结引起的沉降量
相邻荷载对沉降量有较大的影响，在附加应力计算中应考 虑相邻荷载的作用
土力学 第四章 土的压缩与固结
4.2土的压缩特性 （土的压缩试验与压缩性指标）
一.室内压缩试验（１）
一、室内压缩试验 土的室内压缩试验亦
称固结试验，是研究土压 缩性的最基本的方法。室 内压缩试验采用的试验装 置为压缩仪。
整理课件
试验一时.将室切内有土压样缩的环试刀验置于（刚２性护）环中，由于金属
环刀及刚性护环的限制，使得土样在竖向压力作用下只能 发生竖向变形，而无侧向变形。在土样上下放置的透水石 是土样受压后排出孔隙水的两个界面。压缩过程中竖向压 力通过刚性板施加给土样，土样产生的压缩量可通过百分 表量测。常规压缩试验通过逐级加荷进行试验，常用的分 级加荷量p为：50、100、200、300、400kPa。
2.地基土按固结分类
前期固结应力pc：土在历史上曾受到过的最大的、垂直的
有效应力 四. 土的应力历史（4）
超固结比OCR ：前期固结应力与现有有效应力之比,即
OCR＝ pc/p1
正常固结土： OCR=1 pc=p1
超固结土： OCR>1,OCR愈大，土受到的超固结作用愈强，
在其他条件相同的情况下，其压缩性愈低。 pc> p1
作用下再压缩稳定后的孔隙比，相应地可绘制出再压
缩曲线，如图4-6（a）中cdf曲线所示。可以发现其中df
段像是ab段的延续，犹如其间没有经过卸载和再压的
过程一样。
整理课件
二. 压缩性指标（１０）
（a）e-p曲线；
（b）e-lgp曲线
图 4-3 土的回弹—在压缩曲线 整理课件
三、 现场载荷试验及变形模量（１）
２．由于孔隙水的排出而引起的压缩对于饱和粘性土来说是
需要时间的，土的压缩随时间增长的过程称为土的固结。
这是由于粘性土的透水性很差，土中水沿着孔隙排出速度
《土力学》1-6章作业参考答案
