[VIP专享]斜板澄清器制作安装方案
推荐：澄清池中加设斜板、斜管

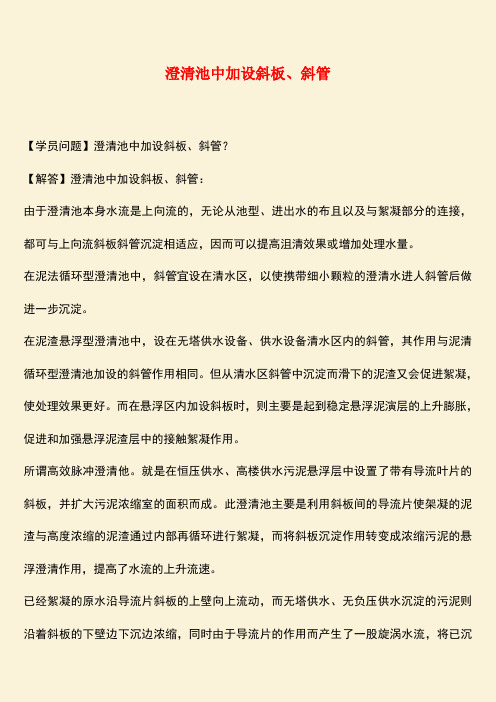

澄清池中加设斜板、斜管【学员问题】澄清池中加设斜板、斜管？【解答】澄清池中加设斜板、斜管：由于澄清池本身水流是上向流的，无论从池型、进出水的布且以及与絮凝部分的连接，都可与上向流斜板斜管沉淀相适应，因而可以提高沮清效果或增加处理水量。
在泥法循环型澄清池中，斜管宜设在清水区，以使携带细小颗粒的澄清水进人斜管后做进一步沉淀。
在泥渣悬浮型澄清池中，设在无塔供水设备、供水设备清水区内的斜管，其作用与泥清循环型澄清池加设的斜管作用相同。
但从清水区斜管中沉淀而滑下的泥渣又会促进絮凝，使处理效果更好。
而在悬浮区内加设斜板时，则主要是起到稳定悬浮泥演层的上升膨胀，促进和加强悬浮泥渣层中的接触絮凝作用。
所谓高效脉冲澄清他。
就是在恒压供水、高楼供水污泥悬浮层中设置了带有导流叶片的斜板，并扩大污泥浓缩室的面积而成。
此澄清池主要是利用斜板间的导流片使架凝的泥渣与高度浓缩的泥渣通过内部再循环进行絮凝，而将斜板沉淀作用转变成浓缩污泥的悬浮澄清作用，提高了水流的上升流速。
已经絮凝的原水沿导流片斜板的上壁向上流动，而无塔供水、无负压供水沉淀的污泥则沿着斜板的下壁边下沉边浓缩，同时由于导流片的作用而产生了一股旋涡水流，将已沉淀的泥渣重新悬浮起来，使之与已絮凝的水再相接触。
产生内部泥清再循环的絮凝作用。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
斜管沉淀池施工方案
斜管沉淀池施工方案1. 引言斜管沉淀池是一种常用的水处理设备，用于去除水中的悬浮颗粒和悬浮物质。
本文将介绍一种斜管沉淀池的施工方案，包括施工准备、施工步骤和施工注意事项。
2. 施工准备在施工斜管沉淀池之前，需要进行一系列的准备工作，包括以下几个方面：2.1 设计准备首先，需要准备斜管沉淀池的详细设计图纸和施工图纸。
设计图纸应包括斜管沉淀池的结构尺寸、材料要求、安装位置等信息；施工图纸应包括施工步骤、管道连接方式等详细信息。
2.2 材料准备根据施工图纸的要求，准备所需的材料和设备，包括斜管沉淀池本体、管道、阀门、泵等。
确保所选材料和设备符合设计要求，具备良好的耐腐蚀性和耐压性能。
2.3 施工团队准备组建专业施工团队，包括项目经理、工程师、施工人员等。
确保团队成员具备相关的施工经验和技能，能够熟练操作相关设备，并理解施工图纸的要求。
3. 施工步骤3.1 斜管沉淀池的安装根据设计图纸确定斜管沉淀池的安装位置，进行基础施工，确保基础平整牢固。
然后，将斜管沉淀池放置在预定位置上，并进行水平校正。
3.2 管道的连接根据施工图纸的要求，将管道连接到斜管沉淀池的进水口和出水口上。
连接过程中要保证管道的密封性和稳固性，严禁出现漏水或松动的情况。
3.3 阀门和泵的安装根据设计要求，在进水口和出水口处安装适当的阀门和泵。
阀门和泵的安装要符合相关的安装规范和操作要求，保证其正常运行和维护。
3.4 斜管的安装根据施工图纸的要求安装斜管。
斜管的安装要求斜度适中，确保水流顺畅并能够有效沉淀悬浮物质。
安装过程中要注意固定斜管，防止松动或移位。
3.5 水槽的填充安装完斜管后，进行水槽的填充。
填充过程中要注意控制水位，保证水的流动能够顺利通过斜管，并进行适当的排气，防止出现空气堵塞。
4. 施工注意事项在施工斜管沉淀池时，需要注意以下几个方面：4.1 安全措施施工过程中要注意安全，必要时佩戴相关的防护用品，如安全帽、安全鞋、眼镜等。
澄清池安装作业指导书要点范文
目录1. 工程概况............................................... ......1.1工程（系统或设备）概况................................ ......1.2工程量和工期.......................................... ......2. 编制依据............................................... ......3. 作业前的条件和准备..................................... ......3.1技术准备.............................................. ......3.2作业人员.............................................. ......3.3作业工机具............................................ ......3.4材料和设备............................................ ......3.5安全器具.............................................. ......3.6工序交接.............................................. ......3.7其它.................................................. ......4. 作业程序、方法......................................... ......4.1 施工方案.............................................. ......4.2 施工工艺流程.......................................... ......4.3 施工方法及要求........................................ ......5. 质量控制点的设置和质量通病预防........................ ......5.1质量目标.............................................. ......5.2 质量通病预防.......................................... ......5.3 作业过程中对控制点的设置.............................. ......5.4 质量标准及要求........................................ ......6. 作业的安全要求和环境条件............................... ......6.1作业的安全危害因素辨识和控制.......................... ......6.2环境条件.............................................. ......7. 附录（包括记录表样、附表、附图等）............................澄清池安装作业指导书要点1. 工程概况.1.1工程（系统或设备）概况.简明扼要的将本项目所包含的作业项目和施工范围，安装设备情况、厂家、型号，以及作业环境等情况进行介绍1．2工程量和工期1．2．1工程量.描述本项施工中都包含哪些设备和系统，并依据厂家图纸及设备清单，列出施工范围内主要系统的名称、主要管道规格、型号及数量（重量）等、材料的种类、等相关技术数据。
斜管改造方案
有限公司澄清池加装斜管方案设备有限公司二00六年有限公司澄清池加装斜管方案一、概述原澄清池内未布设蜂窝斜管，原水在反应池加药后，水中杂质形成絮状物悬浮于水中，流至沉淀池后，池内水流紊乱，由于停留时间短，尚未达到澄清目的，即排至下道工序。
为提高搅拌澄清池的澄清效果，特加装蜂窝斜管。
此次在池内加装聚丙稀蜂窝斜管其优点：1、控制水流方向，斜管有一定的倾斜度且加装时按同一方向排列的，这样反应池内的水进入澄清池后，即按同一方向在斜管内流动。
2、增加沉淀时间，由于斜管每一管腔相对独立，水进入后相对封闭，因此有充裕时间进行沉淀。
3、增加接触面积，斜管有一定角度，在工作压力作用下，水流由下而上运动时，水中絮状物接触斜管后，即沿斜管沉淀、下滑，清水流出。
加装方案：1、增设斜管钢结构托架：内外环向采用#12槽钢做支承环，铺设元钢搁栅，加设辐射型工字钢梁。
2、搁栅板：采用Φ16@250共24块。
二、支架制作与防腐1、支架按设计，实际放样后下料，搁栅制作平整，尺寸准确。
焊接：焊条需烘干后方可以使用，焊条型号、质量、符合设计要求和施工规程规范，焊工要持有上岗合格证，焊缝、外观：表面不得有裂纹、夹渣、焊瘤、烧穿、弧坑、气孔等缺陷。
2、支架搁栅防腐防腐前要认真清除铁锈，焊条药皮去除干净，浮灰清理彻底，防腐采用一底二面，每道涂层要留存溶剂挥发时间间隔≥2小时，不得有起邹，挂泪现象。
达到防腐要求。
三、蜂窝斜管设计与安装1、蜂窝斜管采用聚丙稀材质0.45×500×1000×60º，片间采取电铬热粘接，组装块安装在钢托架上，块间挤紧，斜管充满池内托架层，在圆池中安装布放要沿圆池壁环向分层圆心安装。
斜管与托架，采用尼龙绳捆绑固定牢靠。
2、斜管平片塑化均匀，表面平整，无明显空洞，邹折和气泡。
四、安全要求凡参加本项目施工人员，必须认真学习各项安全操作规程，严格按《安全工作规程》施工，做好安全交底，并做好记录。
斜板澄清池

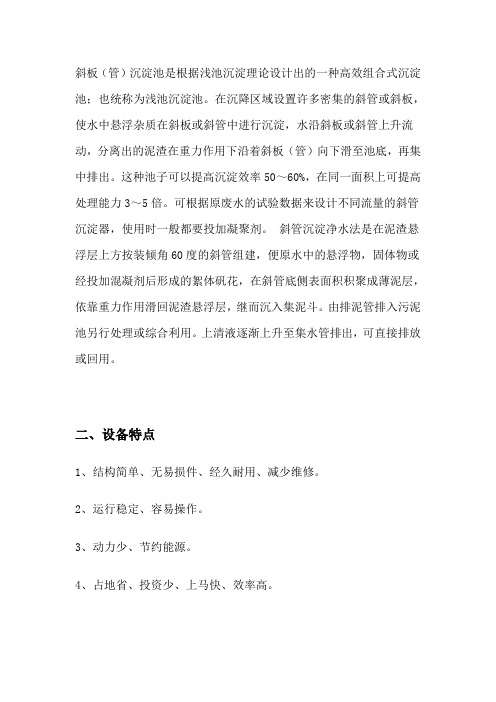

斜板（管）沉淀池是根据浅池沉淀理论设计出的一种高效组合式沉淀池；也统称为浅池沉淀池。
在沉降区域设置许多密集的斜管或斜板，使水中悬浮杂质在斜板或斜管中进行沉淀，水沿斜板或斜管上升流动，分离出的泥渣在重力作用下沿着斜板（管）向下滑至池底，再集中排出。
这种池子可以提高沉淀效率50～60%，在同一面积上可提高处理能力3～5倍。
可根据原废水的试验数据来设计不同流量的斜管沉淀器，使用时一般都要投加凝聚剂。
斜管沉淀净水法是在泥渣悬浮层上方按装倾角60度的斜管组建，便原水中的悬浮物，固体物或经投加混凝剂后形成的絮体矾花，在斜管底侧表面积积聚成薄泥层，依靠重力作用滑回泥渣悬浮层，继而沉入集泥斗。
由排泥管排入污泥池另行处理或综合利用。
上清液逐渐上升至集水管排出，可直接排放或回用。
二、设备特点1、结构简单、无易损件、经久耐用、减少维修。
2、运行稳定、容易操作。
3、动力少、节约能源。
4、占地省、投资少、上马快、效率高。
5、停留时间短，沉淀效果高，处理效率高，曝气强度低，不需污泥回流。
三、使用范围1、电镀废水中含多种金属离子的混合废水、铬、铜、铁、锌、镍等去除率均在90%以上，一般电镀废水经处理后均可达到排放标准。
2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升。
3、印染、漂染等废水色度去除率70-90%，COD去除50-70%。
4、制革、食品等行业废水大量有机质的去除，COD去除率50-80%，杂质固体去除率90%以上。
5、化工废水的COD去除率60-70%，色度去除60-90%，悬浮物达排放标准。
四、技术参数五、结构简介1.斜管、斜板材料：玻璃钢（FRP）聚氯乙烯（PVC）聚乙烯（PE）聚丙烯（PP）2.斜管断面一般为正六边形，斜板断面可为平行板，亦可为正弦波形板。
3.斜管（板）顶部以上清水区高度为1.0—1.5m，底部以下配水区高度不小于1.0—1.5m。
机械排泥时，配水区高度应大于1.6m，便于安装和检修。
澄清池设备安装施工方案
澄清池设备安装施工方案一、项目概况DCCH型澄清池适用于低浊水的澄清，池体外壳由钢筋混凝土浇铸，内部构件为钢结构，主要构件有：进水管、反应室与延长段、导流室、搅拌机和刮泥机、斜板支架、集水槽、活性泥渣收集器、加药管、取样管、排泥管、冲泥管、支撑桥架与动力支架及顶部支撑钢结构、走道平台等构成，钢结构构件的荷载全部悬挂在上部桥架上，搅拌机和刮泥机用同芯套筒组成，动力系统安装在桥架中间，池体全部设备布置在地面以上，池顶面标高为10m，池底倾斜角8度。
主要构件的规格、重量为：反应室φ3500 δ=6 组合件 2560.26kg导流室φ4500 δ=8 组合件 8823.56kg搅拌机和刮泥机组合件 4048.00kg斜板支架组合件 3049.00kg集水槽 B450 组合件 3557.76kg支撑桥架 15304×1500×2000 组合件 4516.57kg顶部支撑钢结构组合件 1712.68kg动力支架 1900×1500×440 组合件 491.25kg反应室延长段Ф2580 组合件 475.5kg二、编制依据1. 320m3/h澄清池工艺制造图――山东电力工程咨询院。
2.《电力建设施工及验收技术规范》――火力发电厂化学篇（DLJ58-81）。
3.《电力建设施工及验收技术规范》――火力发电厂焊接篇(DL5007-92)。
4.《电力建设安全工作规程》――火力发电厂部分(DL5009-92)。
5.《电力建设施工、验收及质量验收标准汇编》――水处理篇。
三、机械设备90t吊车一台。
四、安装条件1. 16m×8m安装场地一处，16m×8m安装平台一个。
2.澄清池10m层以下土建基础完工，具备安装条件。
3.澄清池内各预埋件数量准确，位置合适，且澄清池内清扫干净，无杂物。
4.澄清池10m层各预埋件齐全，位置正确，各地脚螺丝孔位置正确，深度达到要求。
5. 澄清池10m层上部留有6.5m宽，5m高开口（西侧）。
斜板沉淀池成套设备技术说明
斜板沉淀池成套设备1 供货范围2 结构组成虹吸式吸泥机由工作桥、驱动装置、吸泥系统（含吸泥管）及附件、出水槽和滑电控柜等组成。
主要供货内容至少包括以下部分：——端梁、吊梁、主梁——驱动减速装置——虹吸系统——集泥器——抽真空系统——水封系统——工作桥——移动电缆、电缆支撑及电缆收放装置——斜板——出水槽——成套控制系统、电控柜及内部电缆；3 设计和安装条件功能描述：在斜板沉淀池泥渣悬浮层上方按装倾角60 度的斜板，使原污水中的悬浮物、固体物或经投加混凝剂后形成的絮体矾花，在斜板底侧表面积聚成薄泥层，依靠重力作用滑回泥渣悬浮层。
在电气控制装置的指令下，虹吸式吸泥机主梁走轮两端分别由驱动机构同步驱动，带动池底集泥装置，虹吸系统及上部虹吸排泥管沿直线往复运行。
集泥装置将污泥刮送至各吸泥口，在虹吸的作用下连续排出池外。
设计、安装条件：斜板沉淀池2 座，每座分2 格，一台虹吸式吸泥机负责两格，单座池宽约14.35m，池长13.5m，池深5m（有效水深4.5m）（具体见附图）安装位置：斜板沉淀池4技术说明3.1 虹吸式吸泥机（1）虹吸式吸泥机适合24 小时连续不间断运行或间断运行。
（2）为保证工作桥有较好的稳定性及防止因刮泥阻力偏大而产生过大的倾覆力矩。
工作桥宽度不小于1000mm，以保证有适应的空间供操作检修人员通过。
（3）工作桥具有足够的强度及刚度，能承受自重及其上设备的重量、刮泥产生的最大弯矩和由于池底积泥不均而产生的侧向水平推力。
（4）工作桥上部设有走道板，端梁与水池走道间设有踏步，踏步级差约为200mm，可方便工作人员操作及维护。
（5）驱动系统采用（蜗轮蜗杆）减速机直接驱动，并从中间向两边传递，从而使整个驱动系统具有传动效率高、运行同步、可正反向传动的优点。
驱动装置应适用于户外使用，电机为户外防腐型，其防护等级为IP65，绝缘等级为F。
主从动轮为铸钢轮。
轴端轴承采用带座调心球轴承，装拆方便。
减速机品牌：NORD。
“碗式”澄清桶的制作、安装
维普资讯
４２
纯 碱 工 业
“碗式＂澄清桶 的制作 、安装
张晓 英
（唐 山 三友 集 团 制 修 分 公 司 ，河 北 唐 山 ０６３３０５）
摘 要 ：总 结 了 ？２４．５ ｍ“碗 式 ”盐 水 澄 清桶 制 作 过 程 中 的一 些 经验 ，通 过对 下 料 、组 对 、焊 接 各 工 序 的 严 格 要 求 ，较 圆 满 地 完 成 了 澄 清 桶 的 制 作 。 关 键 词 ：澄 清 桶 ；制 作 ；安装
：１２、 ＝１０板 。因锥壁 已 高 出水 泥基 础 之 外 ，可 以 从 两 面施 焊 。则 下 料 时不必 考 虑 间隙 ，结合 实 际来料 情 况 ，桶 壁 分 片尺 寸如 表 ２。 １．３ 下 料 过 程
为 了保 证下 料精 度 ，要 求 用半 自动 切割 机下 料 。 每一带 板均先制 作一块样 板 ，并 将 四周打 磨光 滑。核 对 各个尺 寸 ，与所 给 尺 寸符 合后 ，再 用 它 去 划别 的 板 料 ，要 求直线 尺 寸如 ＡＢ、ＣＤ等允 许 误差 －ｔ－１ ＩＴＩＩｎ。对 角线 如 ＡＣ、ＢＤ等允许 误差 －ｔ－１．５ ＩＴＩＩｎ。每 一块板 下好 后 ，均要仔 细核对 尺寸 ，如若 尺 寸超 出允差 范 围 ，能修 复的修 复 ，不能修 复的则作废 ，决不 能凑合使 用 。
原水预处理机械搅拌澄清池斜板维修方案
原水预处理机械搅拌澄清池斜板维修施工方案批准：＿＿＿＿＿＿审核：＿＿＿＿＿＿编写：＿＿＿＿＿＿XX公司二零二零年五月目录第一章工程概况说明第二章施工组织措施第三章施工进度计划第四章施工技术方案及措施一、工程概况及特点1、工程概况斜管支撑架安装平面应该向上,原施工队未按照要求安装，现场情况是大部分平面向下,导致板安装不平整。
施工单位安装斜管未严格按我单位要求施工,导致斜板安装疏密不一。
斜管安装没有压实绑紧,在运行过程中由于水的浮力,导致斜板上浮不平整,现由我单位进行维修整改.二、施工组织管理机构（一）、现场管理为强化现场管理，确保施工安全、质量及工期，经研究由李均全面负责主要职责负责整个施工的具体组织管理工作。
负责审查本施工“三措”，检查安全生产保证体系，监督、检查规章制度执行情况，对现场安全和质量进行抽查和指导。
负责审核工作票所列安全措施是否符合技术要求，负责审核工作班成员安排是否满足工程需要。
对本施工小组的安全生产负全面责任。
组织全体施工人员学习本施工“三措”，督促落实现场安全工器具配备使用符合要求，督促检查班组召开安全技术交底会和班前班后会，跟班深入施工现场检查安全生产和遵章守纪情况，发现问题及时处理。
负责整个施工的安全技术管理工作。
负责审查本施工“三措”，监督、检查规章制度执行情况，检查规章制度执行情况，重点对施工现场的安全和质量进行检查和指导。
负责建立健全施工安全网组织，负责审查本施工“三措”。
督促落实现场安全工器具配备使用符合要求，督促检查班组召开安全技术交底会和班前班后会，深入施工现场检查安全生产和遵章守纪情况，发现问题及时处理。
负责本工程物资、设备的见证及取样。
严防劣质物资进工地和上设备，杜绝物资质量引起的事故；对工程施工中遇见的纠纷进行协调。
认真学习本施工三措及施工方案，严格按照方案所列出的措施执行。
三、施工进度计划1、工期规划工期规划为，自2017年5月8日至2017年5月30日。
斜板沉淀器施工方案
斜板沉淀器施工方案
斜板沉淀器是一种常用的水处理设备，主要用于去除水中的悬浮物和污泥，具
有结构简单、运行稳定、效果显著等优点。
在进行斜板沉淀器的施工时，需遵循以下步骤：
第一步：准备工作
在进行斜板沉淀器的施工前，首先需要对斜板沉淀器的安装位置进行勘察和测量，确定施工的具体位置和尺寸。
同时，准备好所需的施工工具和材料，包括斜板沉淀器的主体结构、固定件、连接件等。
第二步：斜板安装
在进行斜板沉淀器的施工时，首先需要按照设计图纸将斜板逐个安装到斜板沉
淀器的主体结构上，确保斜板的安装位置准确无误，并且斜板之间的间距均匀一致。
第三步：进水口和出水口设置
在斜板沉淀器的施工中，需要设置进水口和出水口，进水口通常设置在底部，
而出水口通常设置在顶部，确保水流顺畅，并且根据需要进行调整。
第四步：固定件安装
在安装斜板沉淀器时，还需要安装固定件，以确保斜板沉淀器的结构稳固。
固
定件通常安装在斜板沉淀器的底部，通过螺栓等固定在地面上，使斜板沉淀器不会因外力而移动。
第五步：连接件设置
在斜板沉淀器的施工过程中，还需要设置连接件，连接斜板沉淀器与其他设备
或管道，确保整个系统能够正常运行，并且便于日后的维护和检修。
第六步：系统调试
在完成斜板沉淀器的施工后，还需要进行系统调试，检查斜板沉淀器的运行是
否正常，排查可能存在的问题，并进行调整和修正，以确保斜板沉淀器的运行效果达到预期的要求。
以上就是关于斜板沉淀器施工方案的具体步骤，通过严格按照以上步骤进行施工，可以保证斜板沉淀器的安装质量和运行效果，为水处理系统的稳定运行提供保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 基础验收： （1）施工前按基础施工图和验收规范进行检查验收，并复核基础施工单位提供的基础 检查记录。 （2）基础沥青防潮层应密实，且无贯穿裂纹及分层等缺陷。安装时，基础混凝土强度 应达到设计标号的 75%以上。 （3）基础周围回填夯实完毕。 （4）中心坐标的允许偏差为±20 毫米。 （5）中心标高的允许偏差为±10 毫米。 （6）基础表面径向平整度，用 2 米长直尺检查，间隙应≤10 毫米；基础凹凸度从中心 向周边拉线测量，应≤25 毫米。 2 板材下料
2006年经省农业厅，南平市政府19批41准年，毛南泽平东农在校《与改建造阳我农们业的工学程习学》校一合文署中办，学把，这强句强原联指合治，学实态行度一的套话班古子为，今两用个，校从区哲的学管的理高体度制做，了从新而的使分学析校，的深办化学了规对模实，事办求学是实的力理都解有，长并足为的其发提历展出史，了的逐一经步个验发经教展典训成的告为注诉有释我着，们广指：泛出什发：么展“时空‘候间实坚和事持良’实好就事发是求展客是前观，景存党的在和闽着国北的家唯一的一切事一事业所物就集，会文第‘顺理一是利、个’发农问就展工题是；商，客什实贸实观么事为事事时求一求物候是体是的背是，地内离一面看部实个向待联事老全我系求话国们，是题招的即，，生学规党实和校律和事就。性国求业职，家是的业‘的一，教求事一语办育’业、，学明就就实出规显是会事自模不我遭求东最同们遇是汉大于去挫地班、高研折看固师等究。待所资教”同学著力育。时校《量和毛，、汉最中泽只学书雄学东有生河厚教对坚和间、育中持学献办，国实校王学不社事当传质同会求前》量点、是工。和就中，作书办在国党以中学于革和及称声职命人存赞誉业的民在刘高教分的的德的育析事问“综所无业题修合有不才学性工贯能好国作穿顺古家和着利，级任实前实重何事进事点事求，求中情是一是专都的旦。和必精背”省须神离其级靠。实意文自因事思明己而求是学完他是根校成才就据。。能必实而找然事这到遭求些中到索成国挫真绩革折理的命甚。取的至得规倒是律退得，。益制实于定事学出求校适是党合是政中马领国克导国思的情主坚的义强路世领线界导方观，针的得政根益策本于，要全指求体导，党中是员国马干革克部命思和走主教向义职胜的工利精的，髓辛实。勤事工求作是和是共中同国努革力命的实结践果经，验但的最高主度要总的结一和条概是括得，益中于国学革校命始和终建坚设持的实经事验求表是明的，原实则事，求可是以是说胜，利坚之持本实，事只求要是坚原持则实是事我求们是学，校我各们项党事就业会健永康远、立稳于定不和败谐之发地展。的重要保证。
二、编制依据
1、斜板澄清器制作安装施工任务单。 2、斜板澄清器施工图纸。 3、《GB50128-2005 立式圆筒形钢制焊接储罐施工及验收规范》。 4、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98。
2006年经省农业厅，南平市政府19批41准年，毛南泽平东农在校《与改建造阳我农们业的工学程习学》校一合文署中办，学把，这强句强原联指合治，学实态行度一的套话班古子为，今两用个，校从区哲的学管的理高体度制做，了从新而的使分学析校，的深办化学了规对模实，事办求学是实的力理都解有，长并足为的其发提历展出史，了的逐一经步个验发经教展典训成的告为注诉有释我着，们广指：泛出什发：么展“时空‘候间实坚和事持良’实好就事发是求展客是前观，景存党的在和闽着国北的家唯一的一切事一事业所物就集，会文第‘顺理一是利、个’发农问就展工题是；商，客什实贸实观么事为事事时求一求物候是体是的背是，地内离一面看部实个向待联事老全我系求话国们，是题招的即，，生学规党实和校律和事就。性国求业职，家是的业‘的一，教求事一语办育’业、，学明就就实出规显是会事自模不我遭求东最同们遇是汉大于去挫地班、高研折看固师等究。待所资教”同学著力育。时校《量和毛，、汉最中泽只学书雄学东有生河厚教对坚和间、育中持学献办，国实校王学不社事当传质同会求前》量点、是工。和就中，作书办在国党以中学于革和及称声职命人存赞誉业的民在刘高教分的的德的育析事问“综所无业题修合有不才学性工贯能好国作穿顺古家和着利，级任实前实重何事进事点事求，求中情是一是专都的旦。和必精背”省须神离其级靠。实意文自因事思明己而求是学完他是根校成才就据。。能必实而找然事这到遭求些中到索成国挫真绩革折理的命甚。取的至得规倒是律退得，。益制实于定事学出求校适是党合是政中马领国克导国思的情主坚的义强路世领线界导方观，针的得政根益策本于，要全指求体导，党中是员国马干革克部命思和走主教向义职胜的工利精的，髓辛实。勤事工求作是和是共中同国努革力命的实结践果经，验但的最高主度要总的结一和条概是括得，益中于国学革校命始和终建坚设持的实经事验求表是明的，原实则事，求可是以是说胜，利坚之持本实，事只求要是坚原持则实是事我求们是学，校我各们项党事就业会健永康远、立稳于定不和败谐之发地展。的重要作温度 设计压力
设计温度
常压 ＜80°C 常压
80°
3.设备特点及制作难点 该设备具有外形尺寸大、材质多样及内件安装精度高等特点。因此，在设备制造
中，要求必须保证一定的制造精度，筒体（含锥体）制作必须对圆度进行控制，传动 轴的安装必须要保证轴线和水平面垂直，搅拌桨安装位置正确，与锥体壁板的距离要 符合图纸要求。筒体代板下料严格按排版图进行，第三代板制作完毕后，须待唐山化 机公司将斜板组安装好，方可与其他各代板组对。因筒体外形尺寸较大，无法在车间 整体组对成型后运至现场安装，故计划分 3 部分运至施工现场进行组对，详见图 1。现 场施工存在大量高空作业和交叉作业，施工时要做好安全防护，防止发生高空坠落及 物体打击等事故。旋转扶梯部件在车间下料后，现场进行安装，要求扶梯的旋向及踏 步安装尺寸须正确。
一、工程概述
1、任务简介 为满足公司生产需要，现由制修车间制作增加芒硝溶液存储工程--斜板澄清器一台。
任务包括设备本体制作安装、部分内件安装及旋转扶梯安装。设备由筒体、内件及传 动搅拌系统共三部分组成，外形尺寸 φ5020×7715㎜，净重 12962kg。该设备位于减 排车间压滤厂房与减排配电室之间，1#盐泥桶西侧。 2、设备特性表
主体材质 减速机型号 物料名称
搅拌轴转速 rpm 1.0
Q235B XLED4-117-1505 碳酸钙悬浮液
5、徐工 QY50K/QY130 吊车使用性能表。 6、股份公司《安全生产管理标准与技术规程》。
三、施工程序及施工准备
1 施工程序 技术交底—→施工准备—→下料—→筒体预制—→基础验收—→筒体安装（同时
进行扶梯制作安装）—→渗透试验—→内件安装—→交工验收。 2 施工准备 （1）施工图会审，技术文件交底。 （2）编制、审批施工方案。 （3）报批、支领施工所需备件及材料。 （4）施工前组织施工人员进行施工方法、技术要求及验收规范的介绍和学习。 （5）施工现场勘察，进行危险有害因素辨识，补充、完善安全施工方案。 （6）对施工所用备件、材料进行检查验收，确保质量合格后方可使用。 （7）设备进场安装前，应提前对水泥基础进行交接验收，对地脚螺栓位置进行确认。 （8）施工现场清理，方便施工车辆进出，准备进场施工所需的各类机、器、具。 （9）进场施工前必须办理好各类安全作业票证，严禁违章作业。
