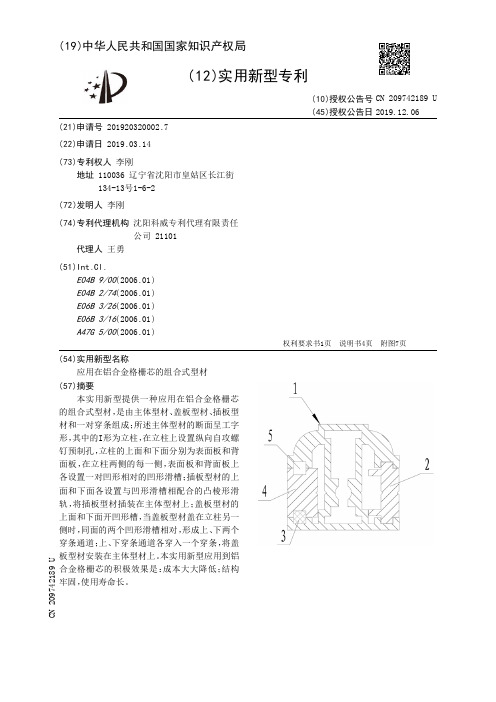

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920320002.7(22)申请日 2019.03.14(73)专利权人 李刚地址 110036 辽宁省沈阳市皇姑区长江街134-13号1-6-2(72)发明人 李刚 (74)专利代理机构 沈阳科威专利代理有限责任公司 21101代理人 王勇(51)Int.Cl.E04B 9/00(2006.01)E04B 2/74(2006.01)E06B 3/26(2006.01)E06B 3/16(2006.01)A47G 5/00(2006.01)(54)实用新型名称应用在铝合金格栅芯的组合式型材(57)摘要本实用新型提供一种应用在铝合金格栅芯的组合式型材，是由主体型材、盖板型材、插板型材和一对穿条组成；所述主体型材的断面呈工字形，其中的I形为立柱，在立柱上设置纵向自攻螺钉预制孔，立柱的上面和下面分别为表面板和背面板，在立柱两侧的每一侧，表面板和背面板上各设置一对凹形相对的凹形滑槽；插板型材的上面和下面各设置与凹形滑槽相配合的凸棱形滑轨，将插板型材插装在主体型材上；盖板型材的上面和下面开凹形槽，当盖板型材盖在立柱另一侧时，同面的两个凹形滑槽相对，形成上、下两个穿条通道；上、下穿条通道各穿入一个穿条，将盖板型材安装在主体型材上。
本实用新型应用到铝合金格栅芯的积极效果是：成本大大降低；结构牢固，使用寿命长。
权利要求书1页 说明书4页 附图7页CN 209742189 U 2019.12.06C N 209742189U权 利 要 求 书1/1页CN 209742189 U1.一种应用在铝合金格栅芯的组合式型材，其特征是：它是由主体型材、盖板型材、插板型材和一对穿条组成；所述主体型材的断面呈立柱置于表面板和背面板之间构成工字形，其中的I形为立柱，在立柱上设置纵向自攻螺钉预制孔，立柱的上面和下面分别为表面板和背面板，表面板为平面板或弧形板，在立柱两侧的每一侧，表面板和背面板上各设置一个凹形滑槽、构成一对凹形相对的主体型材凹形滑槽；所述插板型材的上面和下面各设置一个与凹形滑槽相配合的凸棱形滑轨，使插板型材能插入立柱的任一侧，将插板型材插装在主体型材上；盖板型材的上面和下面开凹形槽，当盖板型材盖在立柱另一侧时，同面的盖板型材凹形滑槽与主体型材凹形槽相对，形成上、下两个穿条通道；穿条的径向尺寸限定为能穿入并填充穿条通道，上、下穿条通道各穿入一个穿条，将盖板型材安装在主体型材上。
【CN209571754U】一种高效散热型低压配电柜【专利】

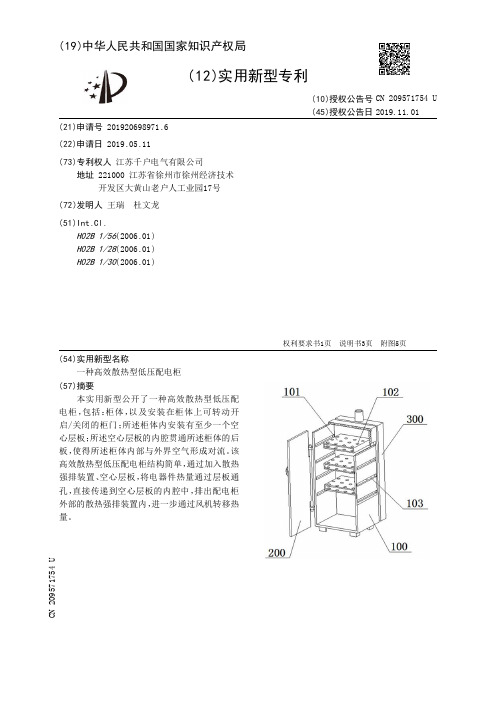

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920698971.6(22)申请日 2019.05.11(73)专利权人 江苏千户电气有限公司地址 221000 江苏省徐州市徐州经济技术开发区大黄山老户人工业园17号(72)发明人 王瑞 杜文龙 (51)Int.Cl.H02B 1/56(2006.01)H02B 1/28(2006.01)H02B 1/30(2006.01)(54)实用新型名称一种高效散热型低压配电柜(57)摘要本实用新型公开了一种高效散热型低压配电柜，包括：柜体，以及安装在柜体上可转动开启/关闭的柜门；所述柜体内安装有至少一个空心层板；所述空心层板的内腔贯通所述柜体的后板，使得所述柜体内部与外界空气形成对流。
该高效散热型低压配电柜结构简单，通过加入散热强排装置、空心层板，将电器件热量通过层板通孔，直接传递到空心层板的内腔中，排出配电柜外部的散热强排装置内，进一步通过风机转移热量。
权利要求书1页 说明书3页 附图5页CN 209571754 U 2019.11.01C N 209571754U权 利 要 求 书1/1页CN 209571754 U1.一种高效散热型低压配电柜，包括：柜体（100），以及安装在柜体（100）上可转动开启/关闭的柜门（200）；其特征在于：所述柜体（100）内安装有至少一个空心层板（101）；所述空心层板（101）的内腔贯通所述柜体（100）的后板，使得所述柜体（100）内部与外界空气形成对流。
2.根据权利要求1所述的一种高效散热型低压配电柜，其特征在于：还包括安装在所述柜体（100）后板外的散热强排装置（300），所述散热强排装置（300）与所述空心层板（101）的内腔连通。
3.根据权利要求2所述的一种高效散热型低压配电柜，其特征在于：所述散热强排装置（300），包括强排箱（301）、用于连通所述强排箱（301）内部与所述空心层板（101）的内腔层板接入口（302）、安装在强排箱（301）内的若干根带有吸气孔（306）的风导管（305）、以及用于强排箱（301）清理取出灰尘颗粒物的取尘门（304）。
【CN209748207U】一种低压并网开关【专利】

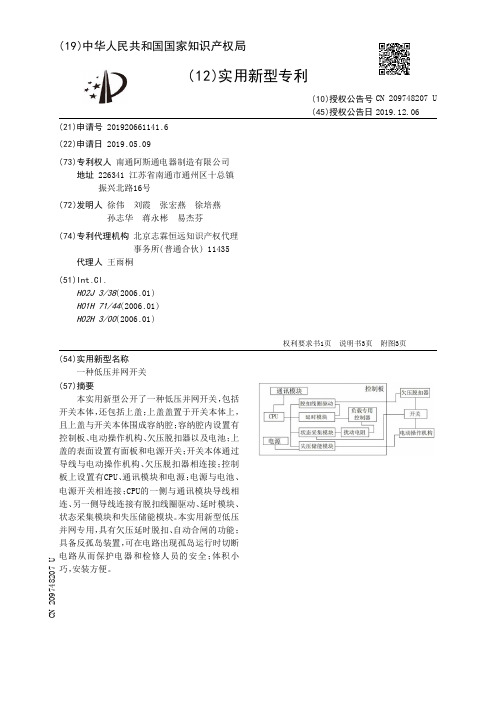

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920661141.6(22)申请日 2019.05.09(73)专利权人 南通阿斯通电器制造有限公司地址 226341 江苏省南通市通州区十总镇振兴北路16号(72)发明人 徐伟 刘霞 张宏燕 徐培燕 孙志华 蒋永彬 易杰芬 (74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 王雨桐(51)Int.Cl.H02J 3/38(2006.01)H01H 71/44(2006.01)H02H 3/00(2006.01)(54)实用新型名称一种低压并网开关(57)摘要本实用新型公开了一种低压并网开关，包括开关本体，还包括上盖；上盖盖置于开关本体上，且上盖与开关本体围成容纳腔；容纳腔内设置有控制板、电动操作机构、欠压脱扣器以及电池；上盖的表面设置有面板和电源开关；开关本体通过导线与电动操作机构、欠压脱扣器相连接；控制板上设置有CPU、通讯模块和电源；电源与电池、电源开关相连接；CPU的一侧与通讯模块导线相连、另一侧导线连接有脱扣线圈驱动、延时模块、状态采集模块和失压储能模块。
本实用新型低压并网专用，具有欠压延时脱扣、自动合闸的功能；具备反孤岛装置，可在电路出现孤岛运行时切断电路从而保护电器和检修人员的安全；体积小巧，安装方便。
权利要求书1页 说明书3页 附图3页CN 209748207 U 2019.12.06C N 209748207U权 利 要 求 书1/1页CN 209748207 U1.一种低压并网开关，包括开关本体(1)，其特征在于：还包括上盖(2)；所述上盖(2)盖置于开关本体上，且上盖与开关本体围成容纳腔；所述容纳腔内设置有控制板(5)、电动操作机构、欠压脱扣器以及电池；所述上盖的表面设置有面板(3)和电源开关(4)；所述开关本体通过导线与电动操作机构、欠压脱扣器相连接；所述控制板(5)上设置有CPU、通讯模块和电源；所述电源与电池、电源开关(4)相连接；所述CPU的一侧与通讯模块导线相连、另一侧导线连接有脱扣线圈驱动、延时模块、状态采集模块和失压储能模块；所述脱扣线圈驱动与欠压脱扣器导线连接；所述脱扣线圈驱动还与延时模块相连接；所述延时模块与状态采集模块之间连接有负载专用控制器和扰动电阻；所述状态采集模块与开关本体导线连接；所述失压储能模块一侧与电源导线连接、另一侧与电动操作机构导线连接；所述CPU内设置有数模转换器；所述延时模块包括延时开关；所述通讯模块与通信设备相连接；所述通信设备通过天线与显示终端相连接。
【CN209709078U】一种新型极耳【专利】

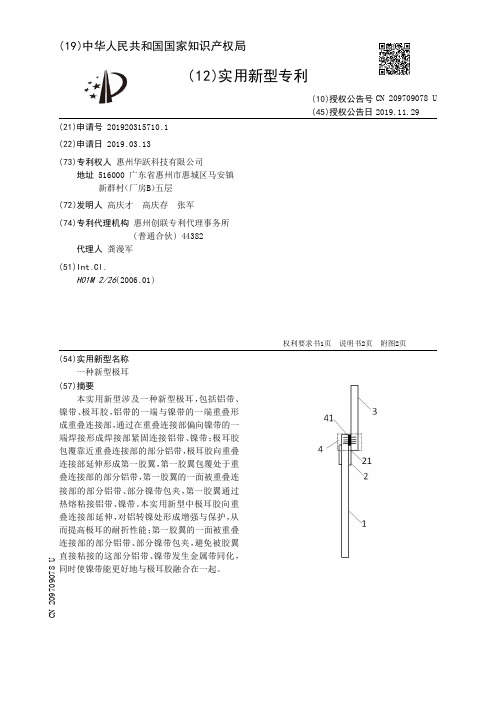

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920315710.1(22)申请日 2019.03.13(73)专利权人 惠州华跃科技有限公司地址 516000 广东省惠州市惠城区马安镇新群村（厂房B）五层(72)发明人 高庆才 高庆存 张军 (74)专利代理机构 惠州创联专利代理事务所(普通合伙) 44382代理人 龚漫军(51)Int.Cl.H01M 2/26(2006.01)(54)实用新型名称一种新型极耳(57)摘要本实用新型涉及一种新型极耳，包括铝带、镍带、极耳胶，铝带的一端与镍带的一端重叠形成重叠连接部，通过在重叠连接部偏向镍带的一端焊接形成焊接部紧固连接铝带、镍带；极耳胶包覆靠近重叠连接部的部分铝带，极耳胶向重叠连接部延伸形成第一胶翼，第一胶翼包覆处于重叠连接部的部分铝带，第一胶翼的一面被重叠连接部的部分铝带、部分镍带包夹，第一胶翼通过热熔粘接铝带、镍带。
本实用新型中极耳胶向重叠连接部延伸，对铝转镍处形成增强与保护，从而提高极耳的耐折性能；第一胶翼的一面被重叠连接部的部分铝带、部分镍带包夹，避免被胶翼直接粘接的这部分铝带、镍带发生金属带同化，同时使镍带能更好地与极耳胶融合在一起。
权利要求书1页 说明书2页 附图2页CN 209709078 U 2019.11.29C N 209709078U权 利 要 求 书1/1页CN 209709078 U1.一种新型极耳，包括铝带（1）、镍带（3）、极耳胶（2），所述铝带（1）的一端与所述镍带（3）的一端重叠形成重叠连接部（4），其特征在于：通过在所述重叠连接部（4）偏向所述镍带（3）的一端焊接形成焊接部（41）紧固连接所述铝带（1）、镍带（3）；所述极耳胶（2）包覆靠近所述重叠连接部（4）的部分铝带，所述极耳胶（2）向所述重叠连接部（4）延伸形成第一胶翼（21），所述第一胶翼（21）包覆处于所述重叠连接部（4）的部分铝带（1），所述第一胶翼（21）的一面被所述重叠连接部（4）的部分铝带（1）、部分镍带（3）包夹，所述第一胶翼（21）通过热熔粘接所述铝带（1）、镍带（3）。
【CN209447674U】一种无局放户外组合互感器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920569604.6(22)申请日 2019.04.25(73)专利权人 河南智开智能科技有限公司地址 450016 河南省郑州市经济技术开发区航海东路1356号商鼎大厦625房间(72)发明人 高萌 杨冰 郑小刚 柴向阳 (51)Int.Cl.H01F 38/36(2006.01)H01F 27/23(2006.01)H01F 27/28(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种无局放户外组合互感器(57)摘要本实用新型涉及一种无局放户外组合互感器，它包括环氧浇筑体，所述环氧浇筑体上设置有电流互感器和电压互感器，所述电流互感器和电压互感器采用所述电流互感器设置在两端、电压互感器设置在中间的方式，所述电流互感器上设置有用于连接外界高压线的一次接线板，所述环氧浇筑体的下端设置有用于连接外界低压线的接线柱，所述环氧浇筑体的内部设置有用于连接一次接线板和接线柱的铁芯，所述环氧浇筑体上的电流互感器、电压互感器按照一定的位置和距离进行排列，所述一次接线板经过绝缘拉板技术处理，所述电压互感器和所述电流互感器均对应着一个铁芯；因此，本实用新型具有安装方便、防潮效果好和结构合理的优点。
权利要求书1页 说明书2页 附图2页CN 209447674 U 2019.09.27C N 209447674U权 利 要 求 书1/1页CN 209447674 U1.一种无局放户外组合互感器，它包括环氧浇筑体，其特征在于：所述环氧浇筑体上设置有电流互感器和电压互感器，所述电流互感器和电压互感器采用所述电流互感器设置在两端、电压互感器设置在中间的方式，所述电流互感器上设置有用于连接外界高压线的一次接线板，所述环氧浇筑体的下端设置有用于连接外界低压线的接线柱，所述环氧浇筑体的内部设置有用于连接一次接线板和接线柱的铁芯。
【CN209766722U】一种结构紧凑的连接器【专利】

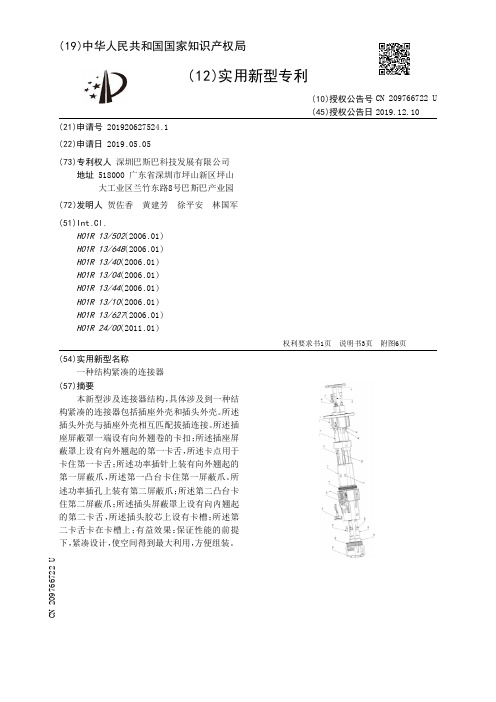

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920627524.1(22)申请日 2019.05.05(73)专利权人 深圳巴斯巴科技发展有限公司地址 518000 广东省深圳市坪山新区坪山大工业区兰竹东路8号巴斯巴产业园(72)发明人 贺佐香 黄建芳 徐平安 林国军 (51)Int.Cl.H01R 13/502(2006.01)H01R 13/648(2006.01)H01R 13/40(2006.01)H01R 13/04(2006.01)H01R 13/44(2006.01)H01R 13/10(2006.01)H01R 13/627(2006.01)H01R 24/00(2011.01)(54)实用新型名称一种结构紧凑的连接器(57)摘要本新型涉及连接器结构，具体涉及到一种结构紧凑的连接器包括插座外壳和插头外壳。
所述插头外壳与插座外壳相互匹配拔插连接。
所述插座屏蔽罩一端设有向外翘卷的卡扣；所述插座屏蔽罩上设有向外翘起的第一卡舌，所述卡点用于卡住第一卡舌；所述功率插针上装有向外翘起的第一屏蔽爪，所述第一凸台卡住第一屏蔽爪。
所述功率插孔上装有第二屏蔽爪；所述第二凸台卡住第二屏蔽爪；所述插头屏蔽罩上设有向内翘起的第二卡舌，所述插头胶芯上设有卡槽；所述第二卡舌卡在卡槽上；有益效果：保证性能的前提下，紧凑设计，使空间得到最大利用，方便组装。
权利要求书1页 说明书3页 附图6页CN 209766722 U 2019.12.10C N 209766722U权 利 要 求 书1/1页CN 209766722 U1.一种结构紧凑的连接器，包括插座外壳、插头外壳、插座屏蔽罩、功率插针、高压互锁插孔、密封件、插头屏蔽罩、对插密封件、CPA、插头胶芯、功率插孔、压环、尾部密封件和尾盖；其特征在于：所述插头外壳与插座外壳相互匹配拔插连接；所述插座屏蔽罩插入插座外壳内，所述功率插针插入插座外壳内；所述高压互锁插孔安装进插座外壳内；所述密封件安装在插座外壳一端；所述插头屏蔽罩插入插头外壳内，所述对插密封件安装入插头外壳内；所述CPA装进到插头外壳的压板内；所述插头胶芯装入插头屏蔽罩；所述高压互锁插针压铆到插头外壳内；所述功率插孔插入插头胶芯内；所述压环安装在功率插孔顶端；所述尾部密封件安装在压环一侧；所述尾盖安装盖住所述插头外壳；所述插座屏蔽罩一端设有向外翘卷的卡扣；所述插座屏蔽罩上设有向外翘起的第一卡舌，所述插座外壳边缘内侧设有卡点；所述卡点用于卡住第一卡舌；所述功率插针上装有向外翘起的第一屏蔽爪，所述插座外壳内壁设有第一凸台，所述第一凸台卡住第一屏蔽爪；所述功率插针顶端设有防触手；所述功率插针一侧设有高压互锁插孔；所述插头外壳上装有一端向外折弯的CPA；所述插头外壳上设有压板，所述CPA的另一端插入压板下；所述功率插孔上装有第二屏蔽爪；所述插头胶芯内侧设有第二凸台；所述第二凸台卡住第二屏蔽爪；所述功率插孔一侧设有高压互锁针；所述功率插孔一端连接压环；所述压环与尾盖中间还设有尾部密封件；所述插头屏蔽罩上设有向内翘起的第二卡舌，所述插头胶芯上设有卡槽；所述第二卡舌卡在卡槽上；所述插头屏蔽罩一端设有对插密封件。
【CN209543940U】一种铜铝复合槽形导电排【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920509706.9(22)申请日 2019.04.16(73)专利权人 长沙理工大学地址 410114 湖南省长沙市天心区万家丽南路二段960号(72)发明人 张浩 罗奕兵 (51)Int.Cl.H01B 5/00(2006.01)H01B 1/02(2006.01)(54)实用新型名称一种铜铝复合槽形导电排(57)摘要一种铜铝复合槽形导电排横断面的结构为槽形，槽形两侧边及侧边与底边的过渡处为铜，槽形底边其余部位的材质为铜铝层状复合材料，复合导电排侧边与底边导体的厚度相等；铜铝层状复合材料的铜层处于槽形底边的外层，铜铝层状复合材料的铜层与槽形侧边及侧边与底边过渡处的铜层均为一体，铜铝层状复合材料的铜层厚度为复合导电排厚度的0.05-0.15倍，槽形底边内层材质为工业纯铝或铝合金；复合槽形导电排横断面的实际面积100 mm 2<S<300 mm 2，槽形的高与宽度之比为1:3-1:1。
权利要求书1页 说明书2页 附图1页CN 209543940 U 2019.10.25C N 209543940U权 利 要 求 书1/1页CN 209543940 U1.一种铜铝复合槽形导电排，其特征在于，导电排横断面的结构为槽形，槽形两侧边及侧边与底边的过渡处为铜，槽形底边其余部位的材质为等厚的铜铝层状复合材料。
2.根据权利要求1所述的铜铝复合槽形导电排，其特征在于，导电排的侧边与底边导体厚度相等，底边铜铝层状复合材料的铜层厚度为槽形导电排厚度的0.05-0.15倍。
3.根据权利要求1所述的铜铝复合槽形导电排，其特征在于，铜铝层状复合材料的铜层处于槽形底边的外层，其铜层与槽形侧边及侧边与底边过渡处的铜层均为一体，槽形底边的内层材质为铝或铝合金。
4.根据权利要求1所述的铜铝复合槽形导电排，其特征在于，复合槽形导电排横断面的实际面积为100 mm2<S<500 mm2，槽形的高与宽度之比为1:3-1:1。
【CN209722990U】一种“η”型槽基座【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920182597.4(22)申请日 2019.02.01(73)专利权人 成都航发液压工程有限公司地址 610000 四川省成都市郫县成都现代工业港北片区港北三路220号(72)发明人 周旭 (74)专利代理机构 成都帝鹏知识产权代理事务所(普通合伙) 51265代理人 黎照西(51)Int.Cl.E02D 17/20(2006.01)(54)实用新型名称一种“η”型槽基座(57)摘要本实用新型公开了一种“η”型槽基座，包括底板、“η”型槽板和立柱连接板；所述“η”型槽板位于底板前端，所述“η”型槽板后部设有一个“η”型槽板定位孔；所述立柱连接板至少有一个，且立柱连接板上均设有立柱连接孔；所述“η”型槽两侧的底板上均设有地脚螺栓连接孔。
本实用新型所提出的“η”型槽板基座结构简单，制造成本较低，在安装钢柱和支撑绳时方便快捷，也利于后期的维护，并且也延长了钢柱、支撑绳和基座的使用寿命，大大减少了维护和更换的成本。
权利要求书1页 说明书3页 附图3页CN 209722990 U 2019.12.03C N 209722990U权 利 要 求 书1/1页CN 209722990 U1.一种“η”型槽基座，其特征在于：该“η”型槽基座包括与地基相连的底板(1)、固定支撑绳的“η”型槽板(3)和与立柱相连的立柱连接板(4)，所述立柱连接板(4)固定在底板(1)上；所述“η”型槽板(3)位于底板(1)上且活动固定在立柱连接板(4)端部。
2.根据权利要求1所述的“η”型槽基座，其特征在于：所述“η”型槽板(3)包括限位板、弧形槽和连接板，限位板和连接板分别位于弧形槽的两侧，所述弧形槽朝向底板，所述连接板一端位于弧形槽的端部，另一端位于底板(1)上，所述连接板与立柱连接板(4)活动连接。
3.根据权利要求2所述的“η”型槽基座，其特征在于：所述立柱连接板(4)至少有一个，立柱连接板(4)分别与“η”型槽板(3)和底板(1)垂直，所述立柱连接板(4)上设有立柱连接孔(4-1)。
【CN209282780U】一种直插式轨道母线装置【专利】
( 12 )实 用新型专利
(21)申请号 201920131745 .X
(22)申请日 2019 .01 .25
(73)专利权人 深圳市振勤电子科技有限公司 地址 518117 广东省深圳市龙岗区坪地街 道鹤坑工业区1号
(72)发明人 谢纲 王健
(74)专利代理机构 北京一格知识产权代理事务 所(普通合伙) 11316
权利要求书1页 说明书3页 附图2页
CN 209282780 U
CN 209282780 U
权 利 要 求 书
1/1 页
1 .一种直插式轨道母线装置，其特征在于，包括外壳(1) ，所述外壳(1)为下端开口的凸 型的中空结构，所述外壳(1)上端两侧设置有盖板(3) ，所述盖板(3)与外壳(1)外壁活动连 接，所述盖板(3)与外壳(1)之间形成弱电电缆容置腔(4) ，所述外壳(1)内设置有若干组绝 缘胶壳安装槽(5) ，若干组所述绝缘胶壳安装槽(5)均匀分布，所述绝缘胶壳安装槽(5)为T 型结构，所述绝缘胶壳安装槽(5)内设置有绝缘胶壳 (6) ，所述绝缘胶壳 (6)也为T型结构 ，所 述绝缘胶壳 (6)与绝缘胶壳安装槽(5)连接，所述绝缘胶壳(6)内设置有导电 铜排安装槽 (7) ，所述导电铜排安装槽(7)内设置有导电铜排(8) ，所述导电铜排(8)与导电铜排安装槽 (7)连接，所述导电铜排(8)内设置有弹片凹槽(9) ，所述外壳(1)内部底端两侧设置有卡槽 (10) ；
技术领域 [0001] 本实用新型涉及电力设备技术领域，具体涉及一种直插式轨道母线装置。
背景技术 [0002] 随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层 建筑和大型厂房车间的出现，作为输电导线的传统电缆在大电流输送系统中已不能满足要 求 ，多路电 缆的并联使 用给现场安装施工连接带来了诸多不便。插接式母线槽作为一 种新 型配电导线应运而生，母线槽与传统的电缆相比 ，在大电流输送时充分体现出它的优越性， 同时由 于采 用了新技术 、新工艺 ，大大降 低的 母线槽两端部连接处 及分线口 插接处的 接触 电阻和温升，并在母线槽中使用了高质量的绝缘材料，从而提高了母线槽的安全可靠性，使 整个系统更加完善。现有母线槽安装空间较大，结构复杂，针对该种情况需要开发新型的直 插式轨道母线装置。
【CN209787719U】一种可折叠式散热片【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920203436.9(22)申请日 2019.02.17(73)专利权人 厦门伊格特精密机械有限公司地址 361000 福建省厦门市海沧区新阳街道翁角路289号2#厂房第1层(72)发明人 林寒暾 (51)Int.Cl.H05K 7/20(2006.01)(54)实用新型名称一种可折叠式散热片(57)摘要本实用新型公开了一种可折叠式散热片，包括侧组合连接板、散热底板、导向连接柱和连接安装孔，所述散热底板的底部设置有所述导向连接柱，所述散热底板上设置有散热板，所述散热底板的侧边设置有所述侧组合连接板，所述散热底板的下方设置有安装底板，所述安装底板上设置有安装槽，所述安装底板的底部设置有高效导热槽，所述侧组合连接板上设置有所述连接安装孔。
有益效果在于：本实用新型的散热板为波浪形设计，散热面积大，散热效果好，散热片四个侧面均设置有侧组合连接板，可以根据需要进行拼接组合，可以满足多种电气元件的散热需求，安装底板上的高效导热槽内填充有导热硅胶，有效的改善安装底板与电气元件之间的导热效率。
权利要求书1页 说明书3页 附图2页CN 209787719 U 2019.12.13C N 209787719U权 利 要 求 书1/1页CN 209787719 U1.一种可折叠式散热片，其特征在于：包括侧组合连接板（1）、散热底板（2）、导向连接柱（3）和连接安装孔（4），所述散热底板（2）的底部设置有所述导向连接柱（3），所述散热底板（2）上设置有散热板（5），所述散热底板（2）的侧边设置有所述侧组合连接板（1），所述散热底板（2）的下方设置有安装底板（6），所述安装底板（6）上设置有安装槽（7），所述安装底板（6）的底部设置有高效导热槽（8），所述侧组合连接板（1）上设置有所述连接安装孔（4），所述连接安装孔（4）中设置有连接螺栓（9），所述连接螺栓（9）上设置有锁紧螺母（10）。
