6KV开关检修文件包ZN63A-12型2011.01.11

合集下载

6kV真空开关检修文件包资料

6kV真空开关检修文件包资料

JN1 型
单 位 g 把 L m 卷 卷 kg g 支 张
数 量 15 1 0.5 0.5 1 1 0.5 10 1 若干 2
数 量(人) 6
备注
600MW 机组检修文件包范本
质 量 安 全 计 划 表
质量安全计划表 (生效印) 设备名称: 设备位置: 页数:1/2 设备编码:
项目说明:6kV 真空断路器是发电厂高压厂用电系统的主要电气设备之一; 适用该质量计划设备: 根据断路器检修工艺要求,需定期进行维护、保养,及时消除故障和隐患, 6kV 真空开关 VB1-13.8-1000-3(含 CT、MOA、接地刀) 保证设备可靠运行。 检修 初步条件:开工前,办理、检查、验证工作票,确认设备已停电解备,检查 有关安全措施完善、可靠,符合检修现场实际情况。

1
600MW 机组检修文件包范本
设 备 概 述
项目名称
6kV 真空开关(含 CT、MOA、 接地刀)检修
***发电公司(厂) 页码:1/3
设备名称
1、 设备概述: #5、6 机组 6kV 系统成套开关设备由上海通用广电公司有限公司制造,其中配套
的真空断路器型号 VB1,操作机构 ML-18,于 2007 年与机组同步投运。 1.1 运行环境条件 环境温度:不超过+40℃,不低于-25℃ 海拔高度:不大于 1000 米 空气相对湿度:日平均不大于 95%,饱和蒸汽日平均值不大于 2.2×10³MPa,月 平均值不大于 1.8×10³MPa; 地震烈度:不超过 8 度 无火灾/爆炸、严重污秽、化学腐蚀及剧烈震动的场所。 主要技术参数 TYPE:VB1 13.8-1000-3 RATED MAX VOLTAGE:15kV RATED AMP:4000A、3500A、2000A、1200A Hz:50 IMPULSE WITHSTAND:95kV INT TIME:5CYC RATED SHORT CIRCUIT AMPS:37kA CLOSE & LATCH CAPABILITY AMP:77kA RATED VOLTAGE RANGE FACTOR:1.30 MECH TYPE:ML-18 CLOSE COIL VOLTS:125V DC 6.0A VOLT RANGE:100-140 TRIP COIL VOLTS:125V DC 5.9A VOLT RANGE:70-140 VB1 真空开关图

6KV开关柜检修文件包

6KV开关柜检修文件包
版次:第1版
一检修工作任务单
页码:2/11
设备名称
设备代码
检修计划
设备检修类别
□A级检修□B级检修□C级检修□其它
计划工作时间
年月日至年月日
计划工日
主要检修项目
1.开关柜体清扫检查
2.主回路绝缘测试
3.分合闸线圈检查
4.真空泡的检查
5.触头检查
6.回路接触电阻检查
工作许可
□需单独办理工作票□该设备所属系统已办票,不需单独办理工作票
一十五.
检修技术记录卡
A、B版
一十六.
设备试运记录单
试运行程序及措施、参数记录、试运情况记录
一十七.
完工报告单
主要工作内容总结
目标指标完成情况
主要材料备件消耗统计
修后总体评价
确认完成工作
各方签字
一十八.
不符合项通知单
附件一(可选)
一十九.
项目调整申请单
附件二(可选)
二十.
文件包修改记录
附件三(可选)
实测值
测量人
1
2
3
4
5
施工作业负责人:
年月日
版次:第1版
五设备试运记录
页:10/11
设备名称
设备代码
设备试运内容及注意事项
试运时间
年月日至年月日
试运参数记录
参数
标准
实际
试运中发现的缺陷
缺陷名称
处理情况
备注
试运情况记录
检修承包商专业技术主管
发电公司设备负责人
监理
版次:第1版
六完工报告单
页:11/11
工期
□试验完毕,充分放电。

6KV开关柜检修文件包

6KV开关柜检修文件包

14
15
质量标准: 1、储能后 S1 传动杆的间隙 2.5~2.8mm。 2、连锁杆带动的闭锁杆与塑料凸轮之间间隙 2±1mm。 3、滚轮与闭锁架的间隙小于 0.5mm。 4、S3、S4、S5 传动杆的间隙 1.0~1.3mm。 试验结论:
S3、S4、S5 传动杆 的间隙
(单位:mm)
测量器具/编号 测量人 一级验收 二级验收
质量标准
1.1 安健环风险:设备损坏、人身伤害 1.1.1 风险控制措施: 办理电气一种工作票. 检修工作负责人对作业人员进行安全、技 术交底。 开关检修前应将开关小车储能释放 1.2 工作电源开关检查。 1.3 移出开关手车,拆去各部隔板进行清 扫。 1.4 开关柜静触头检查。 1.5 活板检查。 1.6 各部螺丝检查。 1.7 打开二次插头端盖检查插针。 1.8 用万用表测量插针与断路器内部元件 端子之间的导通质量 1.9 测量二次线绝缘。 1.10 检查断路器一次插头弹簧、导电面; 1.11 打开断路器面板,检查断路器内部操 作机构。检查各连杆、凸轮、销子无变形, 转动部件润滑良好。对润滑情况不良处涂抹 润滑脂。 1.12 检查绝缘套筒树脂浇注件的外表面, 应无积灰、污垢、裂缝和放电痕迹。
5、接地开关检查 6、电流互感器检查 7、电压互感器检查 8、母线试验
□ 需单独办理工作票
□该设备所属系统已办票,不需单独办理工作票
□ 电气第一种工作票 □ 电气第二种工作票
□ 电气继保工作票

□ 热机工作票
作 □ 其它工作许可条件
□ 仪控工作票
□工作风险预控票

□ 动火工作票 □ 脚手架 □ 拆除保温 □ 封堵打开
1.13.3 对断路器进行储能后进行合闸操

A修6kV电缆作业文件包

A修6kV电缆作业文件包
日期
C级
监理
B级
版次:第1版
6、检修质量监督点签证单(续)
页码:/
设备名称
设备编号
7.内容七
名称
测量值
要求值
测量人:日期:
质量见证点W--6
签名
日期
C级
监理
B级
8.内容八
名称
XX检查
部位
测量值
设计值
测量人:日期:
质量见证点H--2
签名
日期
C级
监理
B级
A级
9.内容九
名称
测量值
要求值
测量人:日期:
质量见证点W--7
承包商专业主管
设备部经理
承包商项目经理
公司主管领导
B级
版次:第1版
6、检修质量监督点签证单(续)
页码:/
设备名称
设备编号
4.内容四
名称
测量值
要求值
测量人:日期:
质量见证点H—1
签名
日期
C级
监理
B级
A级
5.内容五
名称
XX检查
部位
测量值
设计值
测量人:日期:
质量见证点W--4
签名
日期
C级
监理
B级
6.内容六
名称
测量值
要求值
测量人:日期:
质量见证点W--5
签名
□本文件包中检修技术记录卡修改
□本文件包检修工序中质检点修改
□本文件包其他页面格式修改
原来
内容
修改后内容
修改理由
审查意见
最后修改意见
审批
程序
提出人
审核人

ZN63A(VS1)-12系列户内高压真空断路器

ZN63A(VS1)-12系列户内高压真空断路器

高压电器N 适用范围ZN63A-12户内交流高压真空断路器(以下简称断路器),是三相交流50Hz,额定电压为12kV 的户内 装置,可供工矿企业、发电厂及变电站作电气设施的控制和保护之用,并适用于频繁操作的场所。

本系 列产品性能符合国家标准GB1984《高压交流断路器》标准的规定。

主要技术参数项目 额定电压 额定电流 额定短路开断电流 额定短路关合电流 额定峰值耐受电流 额定短时耐受电流(有效值) 额定电流开断次数 额定短路持续时间 额定操作顺序 机械寿命 额定单个电容器组开断电流 额定背对背电容器组开断电流 序号 1 2 3 4 5 67 8910111213 单位 k V A k A A A 次 s 次 A 参数 124275 1250 25636325504分-0.3s-合分-180s合分 20000630400 额定绝缘水平1min 工频耐压额定雷电冲击耐受电压项目 触头开距接触行程三相分闸同期性合闸弹跳时间 相间中心距合闸触头接触压力 平均分闸速度 平均合闸速度 合闸时间 动静触头累积允许磨损厚度 序号 1 2 3 4 5 6 7 8 9 1011 单位mmmsm m N m s m m 参数 11±1 3±0.5 ≤2 ≤2210±0.53200±1000.9-1.20.55-0.8≤50≤50≤80≤1003分闸时间 (当操作电压为) 最高 额定 最低 外形及安装尺寸1600 31.5 8080 31.5 630 20505020 ZW63A(VS1)-12 系列户内高压真空断路器图1 ZN63A-12户内交流高压真空断路器外形尺寸返回。

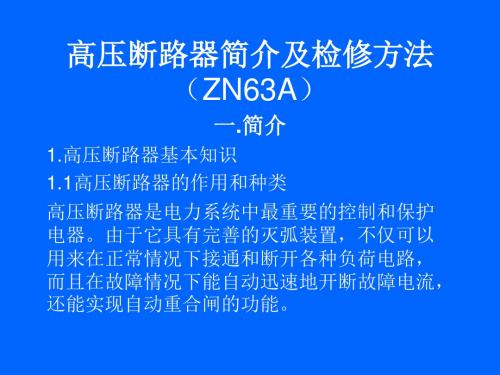

高压断路器简介及检修方法(ZN63A

高压断路器简介及检修方法(ZN63A

真空断路器的主要预试项目有:
1)交流耐压试验。目的:主要是为了检查真空灭弧室的绝 缘强度。进行断口耐压试验时首先要保证断路器处于分闸 位置,将断路器上口短接,断路器下口短接并可靠接地, 试验仪器接线完毕后将试验变压器出线接于上口处,在保 证安全距离后即可进行试验。如有放电现象应立即断开电 源,待放完电后对断路器进行检查,首先应检查断路器本 体有无脏污点或松动部位,如有需用酒精擦拭后再次进行 试验,若还有放电现象,则需更换灭弧室。
1.2高压断路器技术参数
常见的有1)额定电压Ue。国标规定的断路器电压 等级有:10、20、35、60、110、220、330、
500KV等。2)最高工作电压Uzg。考虑到输电线路 上有电压降,变压器出口端电压应高于线路额定电 压,断路器可能在高于额定电压的装置中长期工作, 因此又规定了断路器的最高工作电压。按国标规定, 对于额定电压为220KV及以下的设备,其最高工作 电压为额定电压的1.15倍,对于额定电压为330KV 及500KV设备的最高工作电压为起额定电压的1.1倍。 3)额定电流Ie。指断路器长期允许通过的电流,在 该电流下断路器各部分的温升不会超过允许值额定 电流决定了断路器触头及导电部分的截面,并在某
• 1.基本结构
• 操动机构主要由储能机构、锁定机构、分闸弹簧、断路器 主轴、缓冲器和控制装置组成。储能机构主体是一个外壳 为铸铝的减速箱,减速箱内是两套蜗轮蜗杆,储能轴横穿 减速箱中,与蜗轮蜗杆无机械联系。储能轴上套一轴套, 此轴套用键连在大蜗轮上,轴套上有一轴销,上面装一棘 爪;在储能轴的右端装有一凸轮,凸轮上有一缺口,棘爪 通过此缺口来带动凸轮转动;在储能轴的左端装有一曲柄
种程度上也决定了它的结构。4)额定开
• 断电流Iebr。是在额定电压下断路器能安全无损地开断的 最大电流。5)动稳定电流idw。动稳定电流是断路器在合 闸位置时容许通过的最大短路电流。6)热稳定电流Ir。热 稳定电流是表明断路器承受短路电流热效应能力的一个参 数。7)额定关合电流Ieg。断路器关合有故障的电路时, 在动、静触头接触前后的瞬间,强大的短路电流可能引起 触头弹跳、熔化、焊接,甚至使断路器爆炸。断路器能够 可靠接通的最大电流称为额定关合电流,一般取额定开断 电流的1.8√2倍。断路器关合短路电流的能力除与断路器 的灭弧装置性能有关外,还与断路器操动机构合闸功能的 大小有关。8)合闸时间和分闸时间。对有操动机构的断 路器,自发出合闸信号起(即合闸线圈加上电压),到断 路器三相触头接通时为止所经过的时间,称为断路器的合 闸时间;分闸时间是指从发出跳闸信号起(即跳闸线圈加 上电压),到三相电弧完全熄灭时所经

10kV真空断路器(ZN63A-12型、VS系列)检修作业指导书

10kV真空断路器(ZN63A-12型、VS系列)检修作业指导书10kV真空断路器(ZN63A-12型、VS系列)检修作业指导书 1 范围本作业指导书适用于10kV(ZN63A-12型、VS系列)真空断路器检修工作。

2 检修前准备2.1 备品备件(见表1)表1 备品备件序号名称规格单位数量备注1 分闸线圈只 1 ZN63A-12、VS系列开关配套机构用2 合闸线圈只 1 ZN63A-12、VS系列开关配套机构用2.2 工器具、材料(见表2)表2 工器具、材料序号名称规格单位数量备注1 万用表块 12 组合工具套 13 绝缘胶布卷 14 导电膏瓶 1第 1 页共 6 页2.3 危险点分析和预控措施(见表3)表3 备品备件序号危险点分析预防措施检查机构和断路器前,将“远方/就地”切断开关打到就地位置,确认断路器处1 开关误动或误操作伤害人体于分闸状态,储能电源开关已断开,并释放分、合闸弹簧能量。

作业时注意与相邻运行间隔的带电设备保持足够的安全距离(10kV)?0.7m,与2 工作时误碰相邻运行设备运行设备间的临时遮栏不得随意拆除或移动。

高压试验或保护传动前必须与开关检修负责人取得联系,在其认可后方可进行;插上航空插头前,防止电机突然储能,伤害工作人员;在测量、调整开关相关技3 各工作小组间或工作班成员间未协调好或配合不好,造成人员伤害或设备损坏术参数时,负责分、合闸操作的人员必须在得到测量调整人员的明确指令后方可进行操作;高压试验时,设立专人安全监护,与试验无关人员全部撤离试验区域,试验前大声呼唱,提醒相关人员。

将手车拉至检修位前,检查锁扣是否已锁住手车,要防止锁扣未锁住而滑出跌落; 4 移动小车过程中,小车滑落损坏,压伤人体移动过程中要至少两人配合,防止小车倾倒;将手车推入柜里“试验位置”后,检查确认联锁杆已锁住手车;将小车从移动平台向地面或从地面向移动平台转移时,严禁将导电臂作为受力支5 搬动小车时,受力点位置选择不对,造成设备损坏撑点6 机构二次接线检查时不小心造成直流短路或接地检查前确认航空插头已断开。

ZN65-12开关检修作业指导书

大唐XX 发电有限责任公司企业标准Q/×× ××× ××××—××××检修作业指导书作业项目: ZN65A-12开关 作业日期: 批 准: 审 核 编 制:2009-12-31修订 2010-01-01实施大唐XX 发电有限责任公司发布Q/DTSM ××ZN65A-12开关大修检修作业指导书1 目的1.1规范检修行为,确保6KV开关修后达到原设计要求。

1.2本作业指导书为所有参加本项目的工作人员所共同遵循的质量保证程序。

2 范围适用于天水长城开关厂生产的ZN65A-12开关进行的标准检修。

3 职责3.1工作负责人职责:负责办理检修工作票;负责设备(工器具)质量验证;负责备品备件和材料的质量验证;负责指定专人做好记录,确保记录真实、准确、工整;负责确认检修工作过程;负责项目自检并签证,对本项目的安全、质量负责;如果需要上一级验收(验证),负责提出验收(验证)申请。

3.2监护人职责:督促、提醒工作班成员注意检修现场危险点、危险源;并对被检修设备安全、工作环境实施监督。

3.3其他工作人员职责:在工作负责人的领导下,按照检修工艺和本作业指导书施工。

3.4 质检员职责:按本作业指导书质量控制点,对所有“W”“H”点进行验证、签字,进行全过程质量管理。

4 人员资质及配备4.1 专责检修工1名:具有工程师或技师资质,且从事开关检修工作3年以上条件。

4.2 检修工3名:具有6KV开关检修工资质或条件。

4.3 其他2名:具有高压试验资质或条件。

5 检修内容(或流程)5.1高压真空接触器的机械特性调整5.2高压试验5.3开关柜及手车检修6 质量标准本作业指导书引用以下标准:6.1《电气设备预防性试验规程》6.2《电气一次检修规程》7 引用文件7.1 《电气一次设备检修工艺规程》。

ZN63A-12型真空断路器合闸线圈烧毁问题的分析及解决措施

9 3、 5 9 1、 5 5 9 4、 5 9 7
20 0 4-l - 8 2 2
9 4 水 源 线 5一
的能量释放 , 使合 闸 凸轮作 顺时针转 动 , 过二级 四 通 连 杆传动 机构使 开关完成 合 闸动作 。具体 见 图 2所 合闸轴两侧 轴承 范卡 . 在合 闸轴两侧 各装有 1 个小轴 承 ,当长时 间不
1 问题 的提 出
巴彦淖 尔 电 业 局前 锋 2 0k 2 V变 电站 1 Z 6 OV N k
操作 特别是 在低温环 境下 ,轴 承里 面的润滑 油变得 粘稠. 使合 闸轴在转 动过程 中出现范 卡现象 , 使其不
能转 动或转 动行程不 到位 ,线 圈长 时问带 电而被烧
毁。 2 . 合 闸 线 圈铁 心 撞 击 角 度 不 佳 2
[ 收稿 日期】20 — 6 1 080—2
由于合 闸轴上 的储 能保持挚 子本身 的设计 不合 理 ,导致 开关在操 作 时不 能可靠地 释放对 储能 轴的
约束 。 因为储 能后 , 闸弹簧 的能量就 靠储能保 持挚 合
【 简 介1王 晓 丽 (92 )女 , 作者 16 一 , 内蒙古 临河 市人 , 毕业 于哈 尔 滨 师范 大 学 , 程 师 , 工 现从 事 无 功 电压 管 理工 作 。
20 年第 2 卷第 6 08 6 期
内 蒙 古 电 力 技 术
5 9
改 前
改 后
图 3 改造 前 后 储 能保 持 挚 子挡 板 示 意 图
图 2 储 能 保持 挚 子 原 理 圈
立 方形 , 把下 面 角 打 成弧 形 , 尺寸 为 2 3m 手 其 ~ m, 子 和储 能轴 上 面 的 1 凹处 面 与 面 相互 顶 住 来 保 个 持, 这样设 计 的 目的就是 用很小 的力就可 实现动作 。

ZN12—12型断路器常见故障分析及处理

ZN12—12型断路器常见故障分析及处理【摘要】简单介绍了断路器操作机构的工作原理,对断路器在实际运行中出现的故障进行详细分析,并提出解决方案。

【关键词】断路器;故障;分析;处理1.概述ZN12-12型系列真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备,是北京开关厂引进德国西门子公司技术制造的产品。

该断路器整体为显V型“悬挂式”结构(即将3只真空灭弧室通过铸铝合金的上、下出线端用6只倾斜安装的绝缘子悬挂在手车框架的前方),真空灭弧室采用材料为铬铜合金的杯状触头。

因其具有结构简单、开断能力强、截流水平高(3~4A)、操作功能齐全等特点而得到越来越广泛的应用。

2.操作机构的工作原理如图1所示,操作机构主要由储能机构、锁定机构、分闸弹簧、断路器主轴、缓冲器及控制装置组成。

其工作原理叙述如下。

2.1 储能接通储能电动机电源,电机通过减速箱内的蜗轮蜗杆带动轴套转动(手动储能时,将手动摇把插入减速箱前方的孔中顺时针转动),当轴套上的棘爪进入凸轮上的缺口时,带动储能轴转动,合闸弹簧被拉起。

当合闸弹簧被拉到最高点后,装在储能轴上的一滚针轴承(即合闸滚子)被合闸掣子锁住,同时曲柄上的小连杆带动弯板压下微动开关切断电动机电源,储能完成。

2.2 合闸接通合闸电磁铁电源或用手按压合闸电磁铁,合闸掣子解脱合闸滚子,合闸弹簧释放能量,储能轴在合闸弹簧力的作用下转动,凸轮压在三角形杠杆的滚针轴承上(合闸滚轮),通过一四连杆机构将力传递给断路器的主轴,再通过绝缘拉杆及变直机构推动导电杆向上运动。

主轴旋转约60度时,安装在主轴拐臂上的分闸滚子被分闸掣子锁住,合闸完成。

同时,安装在主轴拐臂上的分闸弹簧被储上能。

2.3 分闸接通分闸电磁铁电源或用手按压分闸电磁铁,分闸掣子解脱分闸滚子,主轴在分闸弹簧力和触头弹簧力的作用下反向旋转,断路器分闸。

3.常见故障分析及处理3.1 不储能(1)电机不转动发现此类故障后,将断路器一、二次回路电源全部切断,用万用表测量储能电气回路(见图2)中微动开关的常闭触点WK1、WK2,如直阻较大,将会造成储能电机的两端电压过低直至无电压,使电机无法转动,故应对其进行清洗或更换;然后测量电机绕组的直阻,若直阻不正常,则应考虑电机绕组的引线处是否脱焊,电机绕组是否烧坏。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
分闸线圈
合闸线圈
测量设备及编号
验收人员
4.交流耐压试验结果
主回路对地耐压结果
断口耐压结果
试验设备
验收人员
版 次:第1版
四 检修技术记录卡(A)
页 码:13/19
设备名称
#4机脱硫6KV真空开关柜
设备编号
5.耐压后绝缘电阻测试记录:
标准值(ΜΩ)
用2500V兆欧表,绝缘电阻较耐压前不应有明显下降
实测值(ΜΩ)
版次:第1版
检修文件包清单
页:3/19
序号
类 别
名 称
页 数

检修工作任务单
检修计划
4/19
主要检修项目
4/19
工作许可
4/19
修后目标
4/19
质检点分布
4/19
验收人员
4/19

修前准备卡
设备基本参数
5/19
设备修前状况
5/19
人员准备
6/19
工具准备
6/19
材料准备;
7/19
备件准备
7/19
施工现场准备
□9.3拔开试验连片及试验电源。
9.2开关动作正常
H-2
工序10结束工作
□10.1清扫柜体表面,并确认柜内无任何遗留物。
□10.2清理工作现场
□10.3办理工作票终结手续
□10.4作检修交待。
版 次:第1版
四 检修技术记录卡(A)
页 码:12/19
设备名称
#4机脱硫6KV真空开关柜
设备编号
1.耐压前绝缘电阻测试记录:环境温度:℃ 相对湿度:%
□7.2.1.1开关处在合闸位置。
□7.2.1.2将开关外壳可靠接地。
□7.2.1.3分别在每相中将摇表的火线“L”接触头,地线“E”接地进行测量,读取并记录1min时绝缘电阻值。
□7.2.1.4试验完毕充分放电。
注:在试验某一相时,将其它两相接地。
□7.2.2断口间绝缘电阻
□7.2.2.1开关处在分闸位置。
(μA)
雷冲击电流残压
(KV)
结论
A-地
A-B
B-地
B-C
C-地
C-A
测量设备及编号
8.接触器分合闸次数记录:

4
所用工器具摆放整齐

5

版 次:第1版
三 检修工序卡
页 码:8/19
序号
检修工序步骤及内容
质量标准
质检点
签字
【警告!带电设备挂警示带,防止高电压伤人】
工序1、6KV开关柜的清扫检查
□1.1验明柜内无电压后方可工作。
□1.1.1用吸尘器和毛刷清理干净柜内积尘
□1.2检查柜体及柜内各部件
□1.2.1检查负荷侧一次连接触头有无过热或烧损情况,如有应用细锉或金相砂纸擦磨修整。
W点
工序及质检点内容
H点
工序及质检点内容
W-1
□1.2检查柜体及柜内各部件
H-1
□8.1、过电压吸收器试验
W-2
□4、6KV开关的真空泡检查
H-2
□9.2、开关静态试验及验收
W-3
□7、6KV开关的试验
验收
人员
一级验收人员
二级验收人员
三级验收人员
版 次:第1版
二 修 前 准 备 卡
页 码:5/19
设备基本参数
□3.1检查操作机构活动部位进行润滑
□3.2检查操作机构的销钉螺丝进行紧固
□3.3手动储能机械分合检查对不可靠的进行调整
工序4、6KV开关的真空泡检查
□4.1检查真空泡外表应完好。
4真空泡外表检查完好
W-2
工序56KV开关绝缘瓷瓶的清洁检查
□5.1清扫瓷瓶上灰尘,除去积灰污垢。
□5.2检查瓷瓶表面整洁,无裂痕。
□7.2.2.2分别在每相中将摇表的火线“L”接上触头,地线“E”接下触头,进行测量,读取并记录1min时绝缘电阻值。
试验完毕,充分放电。
【警告!高电压试验保持安全距离,防止高压电伤人】
□7.3交流耐压试验
□7.3.1开关柜主回路对地交流耐压试验
□7.3.1.1接好试验线,检查接线正确。开关处在合闸位置。

6
吸尘器

7
卡尺、钢尺、塞尺

8
2500V兆欧表

9
开关回路电阻测试仪

10
交流耐压试验设备

11
直流稳压源

12
毛刷

工作票准备
1
电气第一种工作票

2
电气第二种工作票

3
电气继电保护工作票

4
热机工作票

5
动火工作票

版 次:第1版
二修 前 准 备 卡(续)
页 码:7/19
材 料 准 备
序号
材料名称
工序6、分合闸线圈检查
□6.1检查分、合闸铁芯固定并牢靠,动作应灵活。
□6.2检查铁芯吸合,返回时无卡涩现象。
□6.3用万用表测量分、合闸线圈阻值,并做好记录。
□6.4如检查分、合闸线圈损坏后,则应重新更换。
□6.5线圈电气动作情况的检查:用直流稳压源检验开关分闸动作是否可靠,检验开关在65%额定操作电压下操作机构的脱扣是否动作可靠。在85%额定操作电压下合闸线圈的铁芯动作是否灵活。
□1.5柜门及操作机构的检查
□1.5.1检查柜门把手及附件应完好无损,柜门应能正常、灵活关合,门杆挂钩应能与柜体操作盘机构吻合。
□1.5.2在柜门挂钩上涂少量润滑脂
□1.5.3检查柜体操作机构的零件有无松动及损坏现象。
□1.5.4检查柜体操作机构动作应正常、无卡涩。
1.1.1清洁无尘,无杂物.
1.2.1负荷侧一次连接触头无过热,烧损,变形现象.
□7.3.1.2将加压线接至开关的触头。
□7.3.1.3检查调压器在零位,调节调压器均匀升压至试验电压(32KVAC),持续时间1分钟,降压至零位断开试验电源。
□7.3.2开关断口交流耐压试验(真空泡耐压试验)
□7.3.2.1使开关处在分闸位置,加压线接上触头,下触头及外壳接地。
□7.3.2.2检查调压器在零位,调节调压器均匀升压至试验电压(42KVAC),持续时间1分钟,降压至零位断开试验电源。
规格型号
数量
检查结果
1
白布
2
酒精
3
导电膏
4
润滑油
5
凡士林
6
7
备 件 准 备
序号
备件名称
规格型号
数量
检查结果
1
合闸线圈
2
分闸线圈
3
开关门把手
4
真空泡
5
熔断器
6
开关底盘
施 工 现 场 准 备
序号
现场准备项目
检查结果
1
施工现场设置围栏及标示牌

2
将检修设备与周围带电设备分开,并设置警示牌

3
施工区域地面铺橡胶垫
□8.3检查外观无破损、清洁。
8.10.75U1mA泄露电流≤50μA直流1mA参考电压相-相≮15KV,相-地≮14.4KV
H-1
工序9、开关静态试验及验收
□9.1通知有关验收人员到达现场。
□9.2插入试验连片,将开关推到“试验”位置,连接试验电源,检查接触器和继电器动作是否正常,开关动作是否正常。
1.2.4按规定力矩值进行
螺栓规格:力矩值:
M10 30N
M12 33N
M16 35N
M20 45N
1.3.2地刀分合正常
W-1
版 次:第1版
三 检修工序卡
页 码:9/19
序号
检修工序步骤及内容
质量标准
质检点
签字
工序2、6KV小车开关外表的清理、检查
□2.1检查开关在断开状态后,清扫小车上的积尘(真空泡及绝缘构架要用干净软布擦拭。)
□7.3.3耐压后绝缘电阻的测量
绝缘电阻较耐压前不应有明显下降
7大修后应符合制造厂规定≤60μΩ,测试电流不小于100A
7.2用2500V摇表,绝缘电阻应大于1000兆欧
在试验加压过程中,应无击穿、闪络、发热等现象。
W-3
版 次:第1版
三 检修工序卡
页 码:11/19
序号
检修工序步骤及内容
质量标准
质检点
□1.2.7检查接地线接触良好。
□1.3地刀的清理,检查
□1.3.1检查地刀零件完好,地刀杆有无磨损
□1.3.2检查地刀分合正常,无卡涩现象.
□1.3.3在地刀转动轴上加适量润滑油润滑
□1.4柜体加热器的检查
□1.4.1清扫加热器外罩灰尘。
将二次控制屏加热器控制开关打开“ON”位置,观察加热器应正常发热,加热器指示灯应正常。
标准值(ΜΩ)
对地绝缘应大于1000ΜΩ,用2500V兆欧表
实测值(ΜΩ)
A-BC地
B-AC地
C-AB地
A相断口
B相断口
C相断口
测量设备及编号
验收人员
2.回路电阻测试记录:
标准值(Ω)
参照厂家标准
实测值(Ω)
A相
B相
C相
测量设备及编号
验收人员
3.分合闸线圈直流电阻值:
标准值(Ω)
参照厂家标准
实测值(Ω)
7/19
十四
检修工序卡
检修工序、质量标准、验收级别及签字;
8-11/19
十五
检修技术记录卡
A、B版
