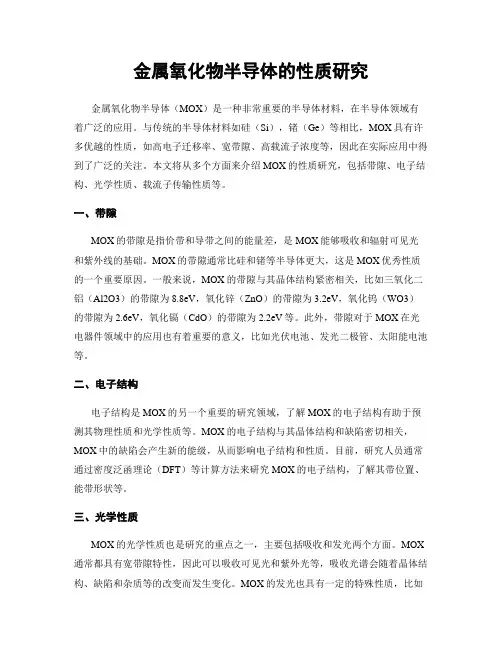

金属氧化物半导体的性质研究
金属氧化物半导体的性质研究金属氧化物半导体（MOX）是一种非常重要的半导体材料，在半导体领域有着广泛的应用。
与传统的半导体材料如硅（Si），锗（Ge）等相比，MOX具有许多优越的性质，如高电子迁移率、宽带隙、高载流子浓度等，因此在实际应用中得到了广泛的关注。
本文将从多个方面来介绍MOX的性质研究，包括带隙、电子结构、光学性质、载流子传输性质等。
一、带隙MOX的带隙是指价带和导带之间的能量差，是MOX能够吸收和辐射可见光和紫外线的基础。
MOX的带隙通常比硅和锗等半导体更大，这是MOX优秀性质的一个重要原因。
一般来说，MOX的带隙与其晶体结构紧密相关，比如三氧化二铝（Al2O3）的带隙为8.8eV，氧化锌（ZnO）的带隙为3.2eV，氧化钨（WO3）的带隙为2.6eV，氧化镉（CdO）的带隙为2.2eV等。
此外，带隙对于MOX在光电器件领域中的应用也有着重要的意义，比如光伏电池、发光二极管、太阳能电池等。
二、电子结构电子结构是MOX的另一个重要的研究领域，了解MOX的电子结构有助于预测其物理性质和光学性质等。
MOX的电子结构与其晶体结构和缺陷密切相关，MOX中的缺陷会产生新的能级，从而影响电子结构和性质。
目前，研究人员通常通过密度泛函理论（DFT）等计算方法来研究MOX的电子结构，了解其带位置、能带形状等。
三、光学性质MOX的光学性质也是研究的重点之一，主要包括吸收和发光两个方面。
MOX 通常都具有宽带隙特性，因此可以吸收可见光和紫外光等，吸收光谱会随着晶体结构、缺陷和杂质等的改变而发生变化。
MOX的发光也具有一定的特殊性质，比如锌氧化物（ZnO）薄膜在室温下就可以发出绿色的光，这是由于MOX的缺陷和晶体结构对其光学性质产生了影响。
四、载流子传输性质MOX的载流子传输性质是指在MOX中发生电荷流动的能力，是许多半导体器件的基础。
载流子传输性质通常与MOX的晶体结构、杂质、掺杂等密切相关。
比如，三氧化二铝（Al2O3）经过掺杂后可以在高温下发生氧化还原反应产生电流，这是由于Al2O3被掺入了阻断电荷的杂质。

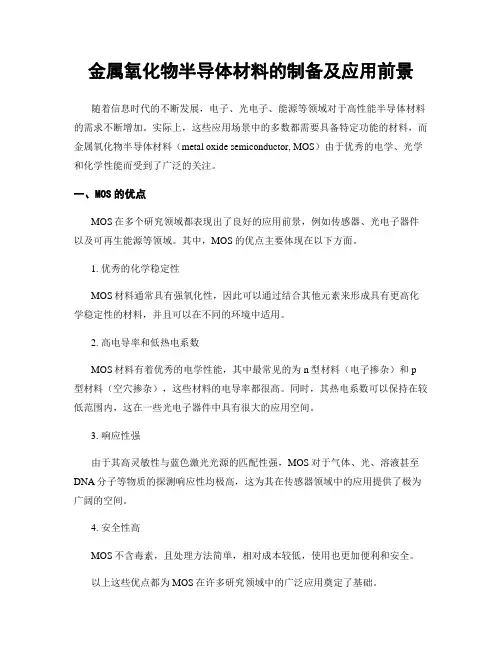

金属氧化物半导体材料的制备及应用前景
金属氧化物半导体材料的制备及应用前景随着信息时代的不断发展，电子、光电子、能源等领域对于高性能半导体材料的需求不断增加。
实际上，这些应用场景中的多数都需要具备特定功能的材料，而金属氧化物半导体材料（metal oxide semiconductor, MOS）由于优秀的电学、光学和化学性能而受到了广泛的关注。
一、MOS的优点MOS在多个研究领域都表现出了良好的应用前景，例如传感器、光电子器件以及可再生能源等领域。
其中，MOS的优点主要体现在以下方面。
1. 优秀的化学稳定性MOS材料通常具有强氧化性，因此可以通过结合其他元素来形成具有更高化学稳定性的材料，并且可以在不同的环境中适用。
2. 高电导率和低热电系数MOS材料有着优秀的电学性能，其中最常见的为n型材料（电子掺杂）和p型材料（空穴掺杂），这些材料的电导率都很高。
同时，其热电系数可以保持在较低范围内，这在一些光电子器件中具有很大的应用空间。
3. 响应性强由于其高灵敏性与蓝色激光光源的匹配性强，MOS对于气体、光、溶液甚至DNA分子等物质的探测响应性均极高，这为其在传感器领域中的应用提供了极为广阔的空间。
4. 安全性高MOS不含毒素，且处理方法简单，相对成本较低，使用也更加便利和安全。
以上这些优点都为MOS在许多研究领域中的广泛应用奠定了基础。
二、MOS的制备制备MOS的过程可以概括为以下三个步骤：1. 材料选择与设计在MOS的制备中，常用的材料包括氧化锌、氧化铟、氧化铜、氧化镁等。
需要选择合适的材料，并进行其结构设计和掺杂方式设计。
2. 材料制备MOS的制备方法多样，可以依据其物理、化学和生物性质采用不同的制备工艺，例如溶胶-凝胶法、水热法、电沉积法、熔盐法等。
3. 电学性能测试与优化对于制备后的MOS材料，需要进行电学性能测试并进行优化。
通过测试，可以了解材料的电学特性，进一步调控和改善其性能。
三、MOS的应用1. 传感器领域由于其优异的气体、液体或固体响应性，以及良好的选择性和灵敏度，MOS 已被成功地应用于多个传感器领域中，如环境监测、工业自动化、医学、食品检测等等。
具有特殊性质的氧化物半导体纳米材料的合成及其性质研究
具有特殊性质的氧化物半导体纳米材料的合成及其性质研究纳米科技是当今物质科学领域的热门话题，在纳米水平上研究物质的结构和性质已成为科学家追求的目标。
氧化物半导体纳米材料是一类具有特殊性质的纳米材料，它们具有良好的电学、光学和机械性能，并且在多个领域有着广泛的应用前景。
本文将主要介绍具有特殊性质的氧化物半导体纳米材料的合成及其性质研究。
一、氧化物半导体的纳米材料合成方法氧化物半导体纳米材料与其他纳米材料的合成方法大致相同，但也有其自身特点。
以下是几种常见的氧化物半导体纳米材料的合成方法：1. 气相法气相法是一种通过在气相中使化合物发生热分解或氧化分解得到纳米材料的方法，其优点是制备出的纳米材料粒度分布较为均匀，且具有高纯度。
但是，这种方法通常需要高温条件下进行，对反应器材料和反应条件有一定要求。
2. 溶液法溶液法是将金属盐或金属有机配合物加入反应溶液中，通过反应得到纳米材料。
溶液法具有制备简便、成本低廉等优点，但也有可能产生污染问题。
3. 等离子体法等离子体法是将原料或反应介质置于等离子体中，利用等离子体的特殊能量进行反应，将原料化学物质分解或合成成纳米材料。
等离子体法具有快速、高效的优点，但也存在成本高和需要专门的设备等缺点。
二、氧化物半导体纳米材料的特殊性质氧化物半导体纳米材料的特殊性质如下：1. 光电性质氧化物半导体纳米材料在外界光照的作用下会发生一系列反应，其电学性质也会随之发生变化。
这种特殊的光电性质使其在太阳能电池、光催化、光电器件和生物传感器等领域有着广泛的应用前景。
2. 机械性质氧化物半导体纳米材料的机械性质在硬度、韧性和拉伸强度等方面都具有突出的表现，这使其成为制备一些高质量传感器、生物芯片和显示器件的良好材料。
3. 磁性质氧化物半导体纳米材料的磁性质也引起了科学家们的关注，在磁性数据存储和磁共振成像等领域有广泛的应用前景。
三、氧化物半导体纳米材料的应用前景由于其特殊性质，在多个领域有着广泛的应用前景。

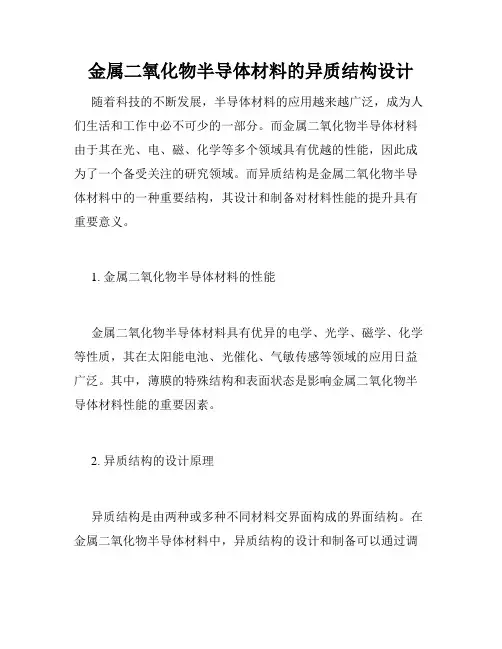

金属二氧化物半导体材料的异质结构设计
金属二氧化物半导体材料的异质结构设计随着科技的不断发展，半导体材料的应用越来越广泛，成为人们生活和工作中必不可少的一部分。
而金属二氧化物半导体材料由于其在光、电、磁、化学等多个领域具有优越的性能，因此成为了一个备受关注的研究领域。
而异质结构是金属二氧化物半导体材料中的一种重要结构，其设计和制备对材料性能的提升具有重要意义。
1. 金属二氧化物半导体材料的性能金属二氧化物半导体材料具有优异的电学、光学、磁学、化学等性质，其在太阳能电池、光催化、气敏传感等领域的应用日益广泛。
其中，薄膜的特殊结构和表面状态是影响金属二氧化物半导体材料性能的重要因素。
2. 异质结构的设计原理异质结构是由两种或多种不同材料交界面构成的界面结构。
在金属二氧化物半导体材料中，异质结构的设计和制备可以通过调控结构、形貌、表面状态等特征来改善材料性能。
此外，异质结构的导带和价带也是物理性质优异的材料。
3. 异质结构在金属二氧化物半导体材料中的应用在金属二氧化物半导体材料的制备过程中，异质结构的设计和制备是其中重要的一环。
例如，可以通过界面修饰、异质结构调控等方法来调控材料的光电性能。
同时，异质结构的制备还能进一步提高金属二氧化物半导体材料的稳定性和耐腐蚀性。
4. 异质结构的未来研究方向虽然异质结构在金属二氧化物半导体材料中的应用前景广阔，但目前还存在一些问题，如界面不充分、质量不一致等。
因此，未来的研究方向可以在使用新的合成方法、制备新型结构、调控界面性质等方面展开，以进一步提升金属二氧化物半导体材料的性能。
5. 结论异质结构的设计和制备是金属二氧化物半导体材料中的重要研究方向之一，其在材料光电性能、稳定性、耐腐蚀性等多个方面均具有重要意义。
未来的研究方向可以在异质结构起到更加重要的作用的应用方面展开。
金属氧化物半导体材料的制备与性能研究
金属氧化物半导体材料的制备与性能研究随着科学技术的不断发展，金属氧化物半导体材料在各个领域都得到了广泛的应用。
它们具有优异的物理化学特性和电子输运性能，因此成为了许多器件制备的理想选择。
本文将介绍金属氧化物半导体材料的制备方法以及其性能研究。
一、金属氧化物半导体材料的制备方法1. 溶液法制备：溶液法是一种常见且较为简单的制备金属氧化物半导体材料的方法。
该方法通过将金属盐和氧化剂溶解在溶剂中，并进行适当的控制和处理，最终得到所需的金属氧化物半导体材料。
2. 气相沉积法制备：气相沉积法是一种基于气相反应的制备方法，可以得到高质量的金属氧化物半导体材料。
通过使金属原料蒸发，在高温高压的条件下与氧气反应，生成所需的金属氧化物材料。
3. 真空蒸发法制备：真空蒸发法是一种将金属源和氧气源放置在真空系统中，在一定温度下进行蒸发和氧化反应，得到金属氧化物薄膜的制备方法。
该方法可以控制膜的厚度和成分，适用于制备薄膜材料。
二、金属氧化物半导体材料的性能研究1. 电子结构研究：金属氧化物半导体材料的电子结构决定了其导电性能和光学特性。
通过各种谱学技术，如X射线光电子能谱(XPS)、紫外-可见吸收光谱(UV-Vis)等，可以研究材料的能级结构、电子态密度等，进而理解其导电机制。
2. 晶体结构与形貌研究：金属氧化物半导体材料的晶体结构和形貌对其光电传输性能和光吸收能力具有重要影响。
通过X射线衍射(XRD)、扫描电子显微镜(SEM)等表征方法，可以研究材料的晶格结构、晶体缺陷、晶体生长机制等。
3. 光电性能研究：金属氧化物半导体材料具有良好的光电性能，可用于光电器件和光催化等领域。
通过测试材料的光电流-电压特性曲线、光致发光谱(LPL)等，可以研究其光电转换效率、载流子复合寿命等性能。
4. 气敏性能研究：金属氧化物半导体材料还具有优异的气敏性能，可用于气体传感器的制备。
通过测试材料的电阻-温度特性、气体传感性能等，可以研究其对特定气体的响应性能、选择性等。
金属氧化物与半导体
定义：半导体是指介于导体和绝缘体之间的材料，具有导电能力，常见于硅、锗等元素。 性质：半导体具有热敏性、光敏性和掺杂性等特性，能够根据外界条件改变导电性能。
金属氧化物是由金属元素和氧元素组成的化合物 半导体是指介于金属和绝缘体之间的材料，具有导电性 金属氧化物可以作为半导体材料的掺杂剂，改变其导电性能 半导体材料在电子器件、集成电路等领域有广泛应用
金属氧化物在半导 体技术中的应用
金属氧化物可作 为掺杂剂，提高 半导体的导电性 能
金属氧化物可以 制备薄膜材料， 用于制造集成电 路和电子器件
金属氧化物可以 作为光电器件的 材料，用于制造 太阳能电池和 LED等器件
金属氧化物可以 作为敏感材料， 用于制造化物在半 导体技术中常被 用作透明导电层， 如氧化铟锡（ITO） 在液晶显示器件 中的应用。
金属氧化物半导体的理论研究不断 深入，为新型材料的发现和应用提 供了理论支持。
兼容性：金属氧化物与现有半导体工艺的兼容性问题 稳定性：金属氧化物在半导体制造过程中的稳定性问题 制备成本：金属氧化物的制备成本较高，限制了其在半导体领域的应用 性能优化：如何提高金属氧化物的性能，以满足半导体领域的需求
金属氧化物传感器在环境监 测领域的应用
催化剂：金属氧化物在化学 反应中作为催化剂
传感器：金属氧化物传感器 用于检测气体和湿度
陶瓷材料：金属氧化物用于制 造陶瓷材料，如瓷砖和餐具
颜料与涂料：金属氧化物作为 颜料和涂料的成分，用于制造
各种颜色的产品
感谢您的观看
汇报人：XX
金属氧化物在半导体材料中的广泛应用 金属氧化物在新型半导体器件中的应用和挑战 金属氧化物在半导体技术发展中的重要地位和作用 未来金属氧化物在半导体领域的发展趋势和展望
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧化物半导体材料生长调控与结构性质
Ⅱ-Ⅵ族化合物半导体ZnO具有优良的光学性能,在短波长光电器件方面具有很大的应用潜力。
但是其价带低,受主离化能高,本征施主离化能浅以及掺杂剂固溶度低等特点严重阻碍了稳定可用的p型ZnO的实现,限制了其在器件应用方面的发展。
ZnO中的杂质缺陷的形成受众多因素制约,并对其导电性能、磁性行为以及发旋光性能产生严重影响,因此研究和调控ZnO中杂质缺陷对实现p型ZnO,实现ZnO基材料的光电器件性能具有着深刻的意义。
针对上述问题,我们在本论文中以ZnO中的杂质缺陷的调控作为重点,特别对研究界认为最有希望实现p型掺杂的单氮掺杂与等电子共掺技术中的缺陷调控行为进行了深入的研究,并对有望降低p型掺杂技术难度的掺硫合金与低维结构的制备与性质进行了详细的研究,论文同时对在自旋电子学领域具有重要研究价值的磁性氧化物异质结的界面行为与特征进行了认真的探讨和分析,取得了一系列的创新研究成果,为未来解决ZnO中的p型掺杂这一科学与技术难题,实现ZnO基材料的器件应用提供可能的解决方案和技术思路。
论文主要取得了以下成果:(1)采用极富氧的生长工艺以抑制通常氮掺杂情形下施主缺陷的严重自补偿行为,在N掺杂ZnO中成功地诱导出分子掺杂形成的浅受主(NH4)Zn和(N2)Zn。
选用N20作为N掺杂源以及MOCVD生长方法中存在的大量H是浅受主(NH4)Zn和(N2)Zn形成的重要因素。
研究结果表明,过高的氧偏压并不利于这两种浅受主的形成而且获得这两类浅受主复合体的窗口非常狭小。
这两种浅受主对样品的导电特性,特别是载流子浓度的变化有着特别大的影响,此研究对于利用N掺杂实现p型ZnO有一定的参考价值。
(2)基于富氧工艺在氧化锌掺杂生长中对补偿施主缺陷的抑制机理,论文进一步利用MOCVD方法在富氧的条件下进行了 Te-N等电子共掺技术的研究,成功地制备出了具有p型掺杂特性的Te-N共掺ZnO薄膜。
研究结果表明,富氧情况下Te倾向于占据Zn位,迫使N元素掺杂进O位,形成TeZn-No复合体。
经过退火处理之后,Te元素容易逸出而在样品中留下VZn,从而使得复合体Tezn-No转变成稳定的浅受主VZn-No。
C-V测量结果表明,退火后的样品表现出p型的导电特性,其空穴载流子浓度为1014cm-3。
空穴浓度偏低的原因是样品中存在着类似Zni-NO和Hi的补偿型施主。
本文
研究为利用Te-N共掺实现p型ZnO提供了新的实验思路。
(3)根据硫掺杂有助于提高氧化锌中价带能级和降低掺杂形成能的理论预期,论文采用近热力学平衡态方法开展了 ZnO1-xSx合金的生长研究。
分别采用MOCVD和CVD的方法制备了ZnO1-xSx合金薄膜和纳米线。
研究结果表明,无论是ZnO1-xSx合金薄膜还是纳米结构,由于表面和衬底对不同反应原子吸附系数的差别较大,使用近热力学平衡态的方法生长难以实现全S组分变化的ZnO1-xSx合金。
实验结果表明合金样品中S组分x基本分布在低浓度x<0.2和高浓度x>0.8两端区间,形成S浓度较低的类ZnO相的ZnO1-xSx合金或者S浓度较高的类ZnS相的ZnO1-xSx合金,难以得到全组分的ZnO1-xSx合金。
此研究说明在近热力学平衡态生长条件下较难实现对ZnO1-xSx 合金中硫组分与p型掺杂的调控预期。
(4)基于氧化锌纳米结构的形貌与表体比对其光电性能与掺杂行为的重要作用与影响,论文利用CVD的生长方法来对ZnO 的纳米结构进行调控生长,成功制备ZnO纳米线、纳米片和纳米柱阵列等结构。
利用紫外光刻技术成功地制备了具有较小表体比的高质量ZnO纳米片的FET 器件,经过电学测量后得到纳米片的阈值电压为Vth=3.33V,迁移率高达
175cm2V-1s-1,表明了 ZnO纳米片高晶格质量的性质。
另外,我们发现Ar离子溅射处理后的ZnO纳米柱阵列的近带边发光得到了极大的增强而由缺陷导致的绿带发光则大幅度减弱,表明Ar离子溅射处理能够有效地减少ZnO纳米柱阵列表面缺陷态,提高氧化锌纳米结构的光电性能。
这一研究对改善和提高ZnO纳米结构基光电器件的性能提供了可靠的思路。
(5)兼具半导体行为与铁磁性特征的
Fe3O4薄膜材料的研究对发展自旋电子学具有重要的意义与价值。
论文利用课题组在氧化物材料制备上的技术与经验,利用MOCVD方法在氧化物衬底(Al2O3和ZnO)衬底上生长Fe3O4薄膜并研究其界面性质和磁性性质,详细地分析了 Fe3O4与衬底界面处的情形,并且通过高温退火的手段研究了样品的热稳定性情况。
研究结果表明,氧化物衬底与Fe3O4界面处会存在原子互扩散的行为。
退火会加强Fe3O4/ZnO薄膜中的Zn扩散行为而对Fe3O4/Al2O3中的Al 扩散影响很小。
同时,退火能够提升薄膜的晶格质量,有利于样品中Fe空位,单质Fe等杂质缺陷的消失。
低浓度Zn,Al原子的扩散有利于样品饱和磁矩的提高,而高浓度的Zn,Al扩
散却会降低样品的饱和磁矩。
研究结果对未来氧化物自旋材料与器件的研制具有一定的借鉴作用。
(6)基于氮化物材料在p型掺杂技术与自旋电子注入器件研制上的优势,论文进一步利用MOCVD的生长方法,研究了氮化镓基上Fe3O4的生长与性质,重点分析了中间Ga2O3插入层对Fe3O4/GaN的界面性质以及磁性性质的影响。
XPS的深度剖面图表明了在Fe3O4/Ga2O3界面处存在着由于Fe,Ga元素互扩散而形成的合金层。
退火处理能够加强元素间的互扩散,增加合金层的厚度,对样品的磁性性质产生很大的影响。
虽然在退火前后的样品中都没有看到Fe3O4的特征Verwey转变,但在退火前的样品中观测到了磁矩被冻结的现象,而退火后的样品中磁电子基本没有被冻结。
MR-T曲线表明退火前的样品中以与自旋相关电流为主而退火后的样品中以与自旋无关的电流为主,说明了退火后磁性电子大大减少。
该研究对氮化镓基自旋材料与器件的研究具有一定的参考价值。
