实验四MA5100带外网管的设置
MA5105概述和基础配置

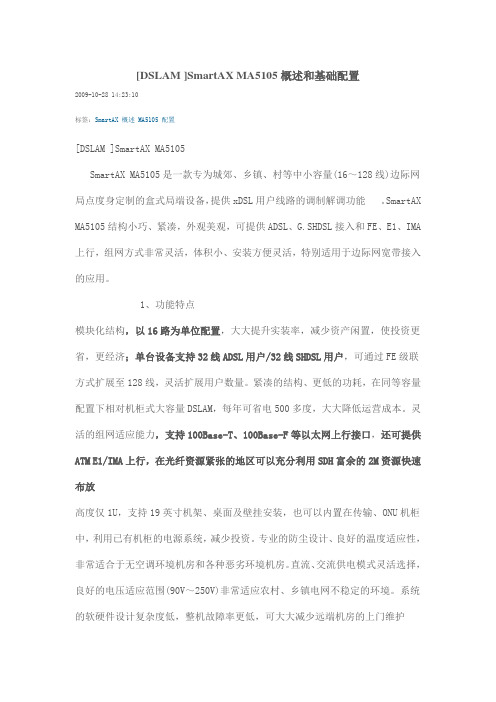

[DSLAM ]SmartAX MA5105概述和基础配置2009-10-28 14:23:10标签：SmartAX概述MA5105配置[DSLAM ]SmartAX MA5105SmartAX MA5105是一款专为城郊、乡镇、村等中小容量(16～128线)边际网局点度身定制的盒式局端设备，提供xDSL用户线路的调制解调功能。
SmartAX MA5105结构小巧、紧凑，外观美观，可提供ADSL、G.SHDSL接入和FE、E1、IMA 上行，组网方式非常灵活，体积小、安装方便灵活，特别适用于边际网宽带接入的应用。
1、功能特点模块化结构，以16路为单位配置，大大提升实装率，减少资产闲置，使投资更省，更经济；单台设备支持32线ADSL用户/32线SHDSL用户，可通过FE级联方式扩展至128线，灵活扩展用户数量。
紧凑的结构、更低的功耗，在同等容量配置下相对机柜式大容量DSLAM，每年可省电500多度，大大降低运营成本。
灵活的组网适应能力，支持100Base-T、100Base-F等以太网上行接口，还可提供ATM E1/IMA上行，在光纤资源紧张的地区可以充分利用SDH富余的2M资源快速布放高度仅1U，支持19英寸机架、桌面及壁挂安装，也可以内置在传输、ONU机柜中，利用已有机柜的电源系统，减少投资。
专业的防尘设计、良好的温度适应性，非常适合于无空调环境机房和各种恶劣环境机房。
直流、交流供电模式灵活选择，良好的电压适应范围(90V～250V)非常适应农村、乡镇电网不稳定的环境。
系统的软硬件设计复杂度低，整机故障率更低，可大大减少远端机房的上门维护工作，降低维护成本。
2、设备结构(1) 主控板完成线路接口板之间的业务收集以及对系统的管理和通信协议的处理功能，同时提供上行接口，可以提供4×IMA、4×ATM E1、2×100M Base-T、2×100M Base-F等以太网光接口作为上行接口。
电磁场仿真实验报告
验
步
骤
第一步：创建项目
保存项目，设置单位mm，设置求解类型:Driven Model
第二步：创建模型
第1步：创建长方体
Draw\Box,(-12,-5,0),(24,10,14);
Name:waveguide; Transparent:
第2步：创建空气腔
Draw\Box: (-20,-13,0),(40,26,22)
江西师范大学物理与通信电子学院
教学实验报告
专业 年 月 日
实验名称
波导腔体内场优化
姓名
年级
学号
成绩
一、预习部分
1、实验目的
2、实验基本原理
3、主要仪器设备
实
验
目
的
利用HFSS对T型波导的间隔位置进行优化，使得第三端口的输出功率是第二端口输出功率的2倍。测量个端口的输出功率，观察T型波导的场分布情况。
姓名
年级
学号
成绩
一、预习部分
1、实验目的
2、实验基本原理
3、主要仪器设备
实
验
目
的
建立、求解、分析一个右手圆极化贴片天线，工作频率，测量其S参数。通过调节贴片天线切角的大小，对天线轴比参数进行优化，记录最终优化结果。
实
验
步
骤
第一步：创建项目
保存项目，设置单位mm，设置求解类型:Driven Model
第三步：设置边界条件和激励
选中空气盒，Assign Boundary\radiation;选中接地面，Assign Boundary\Finit con;
选中port,Assign Excitation\Lumped,选New Line: (0,,0)(0,-1,0)
华为MA5100配置步骤
配置步骤:1. 清空配置MA5100# clear flash-data2.重启MA5100#reboot3.更改主机名称MA5100(config)#system name<name>(<50 chars): MA5100Are you sure to modify system name?(y/n) [n]:yModify system name successfully.4.更改主机密码MA5105#user password> Old password:admin> New password(<20 chars):qdtele!@#Password modified successfully5.添加管理IPMA5100 (config)#atmlan ip-address atm 10.10.31.181 255.255.255.06. 配置允许访问MA5100的地址范围MA5100(config)#atmlan ip-access 10.10.31.1 10.10.31.254 255.255.255.0注意：如果是使用网关的第二地址，也需要把网关的主地址添加进去7.网管路由MA5100(config)#atmlan ip-route 0.0.0.0 0.0.0.0 10.10.31.1n板设置8.1.设置LAN板的工作模式（下面的配置都是在ipdslam工作模式下。
）备注:通过MA5100(config)#show board 0,查看主控板位置当无LAN板时, MA5100(config)#interface mmx 0/7 ，不需要设置上行端口当有LAN板时, MA5100(config)#interface lan 0/13，MA5100(config-LAN-0/13)#operation-mode{general,ipdslam,ipcascade}:ipdslam8.2.设置LAN板port工作模式MA5100(config-LAN-0/13)#port mode all ipdslam negotiate onMA5100(config-LAN-0/13)#port mode all ipdslam non-negotiate full-duplex 100m non-pause-frame LAND、EVMA板电口为自协商时，才支持网线自适应功能，非自协商时，网线自适应功能将自动关闭。
宽带应考指南之MA5100
一、MA5100的槽位1、华为的2.2米钣金机柜可安装3个9U插框，MA5100的插框共有16个槽位，其中7、8槽为主控板槽位，14个业务槽位，满框用户最多为448线(如LAN板上行则为416线)。
2、每台MA5100最多可在本地级联4个从框，(主框0槽0端口表示为0/0/0，从1框0槽0端口表示为1/0/0)。
级联时，级联板(SEP)必须插在主框的14或15 槽，且另一槽必须为空；从框的从控制与复用板(SMX)插在7槽或8槽。
这样一个MA5100本地级联系统的满配置为：12x32+4x14x32=2176线(IP上行时为2144)。
3、除ADSL业务板外，其它的如LANC、CES、AIU等业务板必须插在主框。
4、MA5103共有7个槽位，最底端的为7号主控槽位，从下向上依次为6、5、4三个业务槽位，另三个槽位是空槽位、无背板，只能插语音分离板。
这样MA5103满配为96线。
5、MA5105共有3个槽位，只能使用16路的ADLA板(带分离器)，满配为32线。
二、MA5100的单板1、ADLA是带分离器的16路板；ADLB与SPLA板配套，已不再使用，16路板；ADLC 与SPLB板与配套使用，16路板；ADLD与SPLC板配套使用，32路板；ADLE是带分离器的32路板。
LANB已不再使用，LANC为8路电口板，LAND为模块化Ethernet板、可配电口或光口扣板。
2、ADLD板有H511、H512和H513三种，LANC板有H511和H512两种。
3、AIU是远端级联板，相当于A TM交换机，可配置2块扣板，其扣板与MMX的一致，单断口或双端口，因此一块AIU板最多可级联4台MA5100。
另，双光口的MMX板也可级联一台MA5100。
4、CES板有8口和16口的。
5、LAN、VDSL、FR、CES等非ADSL用户板不支持本地级联，只能在主框中使用。
6、H511VDLA是MA5100的vdsl业务接入板实现VDSL在MA5100上的接入。
华为dslam

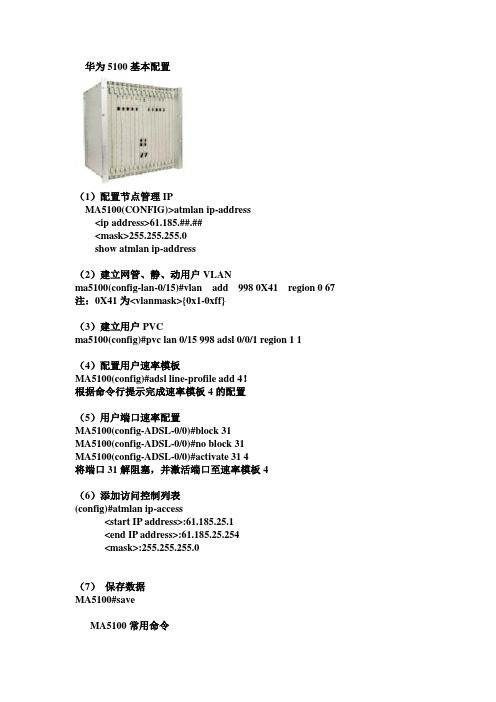

华为5100基本配置（1）配置节点管理IPMA5100(CONFIG)>atmlan ip-address<ip address>61.185.##.##<mask>255.255.255.0show atmlan ip-address（2）建立网管、静、动用户VLANma5100(config-lan-0/15)#vlan add 998 0X41 region 0 67 注：0X41为<vlanmask>{0x1-0xff}（3）建立用户PVCma5100(config)#pvc lan 0/15 998 adsl 0/0/1 region 1 1（4）配置用户速率模板MA5100(config)#adsl line-profile add 4！根据命令行提示完成速率模板4的配置（5）用户端口速率配置MA5100(config-ADSL-0/0)#block 31MA5100(config-ADSL-0/0)#no block 31MA5100(config-ADSL-0/0)#activate 31 4将端口31解阻塞，并激活端口至速率模板4（6）添加访问控制列表(config)#atmlan ip-access<start IP address>:61.185.25.1<end IP address>:61.185.25.254<mask>:255.255.255.0（7）保存数据MA5100#saveMA5100常用命令（1）显示各槽位元单板配置信息MA5100#show board 0（2）显示版本信息MA5100#show version（3）系统复位注：系统复位所有业务将中断MA5100#reboot（4）显示告警信息MA5100#show alarm（5）显示设备配置VLANMA5100(config)#show vlan 0/13 ! !（6）通过用户MAC查找拨号用户所在板卡及端口MA5100(config)# show location 00-12-23-00-23-23（7）查看端口数据配置MA5100(config)#show pvc all（9）复位单板MA5100（congfig）#board reset（10）允许/禁止超时退出系统系统默认为允许，5分钟未操作退出MA5100#（no）exec-timeout（11）设置系统名称MA5100（config）#system name日常维护方式：配置串口登陆、远程telnet管理IP MA5300基本配置(1)单板注册MA5300(config)#board confirm 0/1(2)添加vlanMA5300(config)# vlan 10(3)带内管理IP地址及路由<以下均为conf模式>vlan 27int vlan-int 27ip add 61.185.23.## 255.255.255.240ip route 0.0.0.0 0.0.0.0 61.185.23.##（4）业务VLAN配置:smart vlanvlan 2vlan-type smart /vlan 2的类型为smart vlansvlan-upport eth 7/2/0 /配置smart vlan 的上行口svlan-downport adsl 0/0/1 to adsl 0/0/47 /smart vlan的下行端口(5)上行端口配置int eth7/2/0switchport mode trunkswit trunk allowed vlan all(6)ADSL线路配置模板adsl line-pro add 3 /添加模板adsl line-profile delete /删除模板adsl line-profile modify /修改模板adsl deactivate alladsl acti all 3 /3模板激活(7) 配ADSL端口pvcadsl pvc vpi 0 vci 67 all（8）保存配置MA5300# write ！Y ！2、MA5300常用命令(1）查看设备配置参数MA5300(config)#show running-config（2）查看设备VLAN及VLAN划分端口MA5300#show vlanMA5300#show vlan 998（3）查看用户板端口状态MA5300(config)#show adsl port state 9<板卡号>（4）查看设备学习在线MACMA5300(config)#show mac-address-table dynamicMA5605基本配置（1）配置节点管理IPAtmlan ip-address Ethernet 10.55.13.178 255.255.255.0 配置管理IP默认路由Atmlan ip-route 0.0.0.0 0.0.0.0 10.55.13.1配置访问列表Atmlan ip-access 10.55.13.1 10.5.5.13.255 255.255.255.0（2）添加VLANInterface lan 0/0Vlan 313 配置管理V ALNVLAN 3178 配置业务VLANnms 313 定义为313 为网管VLAN（3）配置业务PVCpvc adsl pvc adsl 0/1/1 0 35 lan 0/0 3178 1483b 0 off off 1 1 注：0框1槽1端口（4）配置速率模板：(config)# adsl line-profile add 2激活端口：(config)#interface adsl 0/0(config)#deactive all(config)#active all 2 速率（5）保存配置(config)#saveMA5605 常用命令(1)显示各槽位元单板配置信息(config)#show board 0(2) 查看设备学习在线MAC(config-LAN-0/0)# show mac-table all（3）查看主控板信息(config-LAN-0/0)#show board 0/0（4）查看全部信息(config)# show runningMA5600基本配置(1)系统命名(config)#sysname bjdx_lyx_xj_MA5600(2)注册单板(config)#board confirm 0(3)管理VLAN(config)#vlan 201 standard(config)#vlan 202 smart 业务vlan(4) 增加vlan并允许通过上行端口(config)# port vlan 202 0/7 0（5）添加管理IP(config)# interface vlanif 201ip address 61.185.##.## 255.255.255.##(6)添加缺省路由(config)#IP ROU-STA 0.0.0.0 0.0.0.0 X.X.X.X（7）配置PVCmulti-service-port vlan 202 adsl 0/0 0-31 vpi 0 vci 67 rx-cttr 1 tx-cttr1（8）查看速率模板(config)#display adsl line-profile（9）配置用户速率模板(config)#adsl line-profile add 10根据命令行提示完成速率模板10的配置（10）用户端口速率配置(config)# interface adsl 0/1(config-if-adsl-0/1)#deactivate 31(config-if-adsl-0/1)#activate 31 profile-index 10将端口31解阻塞，并激活端口至速率模板10(11)添加访问控制列表(config)#ACL NUMBER 2000(config)#rule permit SCO X.X.X.X(config)#rule deny X.X.X.XSave 保存MA5600常用命令（1）查看全部信息(config)#display current-configuration（2）查看在线MAC 地址(config)#display mac-address all（3）查看单板状态(config)#display board 0/0（4）查看主控板状(config)#display board 0/7。
华为宽带MA5100配置
//输入用户名/密码，进入配置模式(root/admin)enableconfigure terminal//设置局点的hostname,按照局方实际要求设置MA5100(config)#system name<name>(<50chars>):tang_lian_yuanAre you sure to modify system name? ( y/n ) [n]:yTANG_LIAN_YUAN(config)＃//配置带内网管地址如果为带外网管则用命令atmlan ip-address ethernetMA5100(config)#atmlan ip-address atm//设置本端网络的IP地址和掩码<IP address>:61.144.88.31<mask>:255.255.255.224Set successfully.//配置默认路由MA5100(config)#atmlan ip-route<subnet address>:0.0.0.0 //客户端和服务器所在的网段<mask>:0.0.0.0<gateway>:61.144.88.158 //上层路由器的接口ip地址Add successfully.//配置对端网管所在网段的访问列表MA5100(config)#atmlan ip-access<start IP address>:61.144.95.4<end IP address>:61.144.95.19<mask>:255.255.255.0Add acceptable IP address successfully.//配置网管VLAN 如为MMXV板则不必配置此步，直接配置网管PVC即可MA5100(config)#interface lan 0/13 // 0/13表示LAN板所在槽位MA5100(config-LAN-0/13)#vlan<vlanId>{1-64}:63 //网管VLAN, 《ADSL系统设计－华为-IP-USER》F列的值<vlanMask>{0x1-0xff}:0x1 //0x1(16进制)---b0000,0001 (2进制) 表示VLAN 63包含0端口，如果为0X3(b0000,0011),则表示包含端口0、1。
华为MA5105开局指导
华为MA5105开局指导2009年10月20日星期二上午 11:18一、设备登陆及各模式的切换1．通过超级终端进入，将串口的属性设置为还原默认值。
2．用户名/密码为：root/admin3．用enable命令进入privileged模式，exit退出。
4．在privileged模式下用configure terminal进入global configuration 模式，exit退出至privileged下。
5．在global configuration 模式下用命令interface lan 0/0进入上联端口配置。
6．在global configuration 模式下用命令terminal language进行中英文的切换，建议在英文模式下配置，对提高专业英语水平有帮助，不懂的时候再切换。
二、网管参数的配置1．在global configuration 模式下用atmlan ip-address Ethernet 设置设备的管理ip address，如将设备的管理ip address设置为172.24.132.36 255.255.252.0用如下命令：HuaSheng_5105(config)#atmlan ip-address ethernet 172.24.132.36 255.255.252.02．用atmlan ip-route 设置网关，如：HuaSheng_5105(config)#atmlan ip-route 0.0.0.0 0.0.0.0 172.24.132.13．添加访问列表，如：HuaSheng_5105(config)#atmlan ip-access172.24.132.1 172.24.132.254 255.255.255.04．设置网管vlan：HuaSheng_5105(config)#nms tagged 9935．打开snmp代理开关：HuaSheng_5105(config)#snmp-server enable agent v16．打开traps发送开关：HuaSheng_5105(config)#snmp-server enable traps7．设置网管地址和名称：HuaSheng_5105(config)#snmp-server community WangGuan 172.24.132.2 public private notify 162 v1其中“WangGuan”为网管名称，“172.24.132.2”为网管IP地址，“public”为网管的get团体名，“private”为网管的set团体名，“notify”为网管的通知团体名，“162”为网管的trap端口，“v1”为发送SNMPv1的trap。
华为_MA5100(MA5103) 操作手册_03-维护管理01-20 加载与备份
文档版本 04 (2006-10-25)
华为技术有限公司
20-1
பைடு நூலகம்
20 加载与备份
SmartAX MA5100/MA5103 操作手册
20.1 概述
业务描述
加载指向 MA5100 加载程序和数据。备份指将 MA5100 数据备份到外部主机。
程序(文件扩展名为 bin）包括主机程序、BIOS 程序和单板程序.通过程序加载，可实现 系统升级。
数据指 MA5100 的业务配置数据。升级系统后业务配置数据会丢失，因此系统升级前 需要备份数据(文件扩展名为 dat），升级完成之后可通过加载恢复业务配置。
业务规格
根据管理方式,加载与备份可通过以下两种方式进行.
命令行方式,通过在命令行上输入操作命令，完成操作。 BIOS 方式，系统重启进入 BIOS 界面，根据提示完成操作.
配置流程
Xmodem 方式加载流程如图 20-1 所示。
图20-1 Xmodem 方式加载流程图
组网图
Xmodem 方式加载组网如图 20-2 所示。
图20-2 Xmodem 方式加载组网图
组网说明
文件服务器通过 RS-232 串口线和主控板上的串口相连。
注意事项
由于串口方式速度较慢，通常只用于加载数据，加载程序使用 TFTP 方式. 设置串口波特率为最大值，可以提高加载速度。
根据文件服务器的访问方式，加载与备份可分为串口 Xmodem 方式和网口 TFTP 方 式。
20-2
华为技术有限公司
文档版本 04 (2006-10-25)
SmartAX MA5100/MA5103 操作手册
20 加载与备份
20.2 加载
20.2.1 Xmodem 方式
华为_MA5100(MA5103) 操作手册_01-基础配置01-02 网管配置
2 网管配置 .........................................................................................................................................2-1
2。1 概述...........................................................................................................................................................2-1 2.2 相关概念......................................................................................................................................................2-3 2.3 带外网管配置实例......................................................................................................................................2-4 2。4 带内网管配置实例 ...................................................................................................................................2-7
深信服M-5100-AC管理手册
目录系统配置 (2)网关运行模式配置 (2)内网接口配置 (12)外网接口配置 (15)网关运行状态 (18)限制IP登录 (18)路由设置 (19)系统路由设置 (19)策略路由设置 (21)NAT规则设置 (23)防火墙规则设置 (26)QoS功能设置 (30)访问控制和监控 (34)用户认证方式设置 (34)IP-MAC认证用户设置 (43)WEB认证用户设置 (45)访问控制组 (48)系统配置网关运行模式配置[网关运行模式配置]用于设定ac 硬件网关的工作模式，可把ac 硬件网关设定为，路由模式，透明模式，网桥模式和旁路模式。
设置界面如下：选择[路由模式]，[透明模式]，[网桥模式]，[旁路模式]。
点击[设置生效]保存配置，然后ac硬件网关会自动重启，[确定]。
重启后，ac 硬件网关的运行模式即改变生效。
a．路由模式[路由模式]是把ac 硬件网关作为一个路由设备使用，一般是把ac 硬件设备放在内网网关出口的位置，代理局域网上网；或者把ac 硬件设备放在路由器后面，再代理局域网上网。
如下图所示：1.ac 硬件网关工作在路由模式时，局域网内电脑的网关都是指向ac 硬件网关的lan 口ip 或指向三层交换机，三层交换机的网关再指向ac。
上网数据由ac 硬件网关做nat 或路由转发除去。
2．wan、lan 应设置不同网段的ip。
3．如果wan2 口没有被使用，可以把wan2 自定义成一个lan2 或dmz2。
4．lan 口配置802.1q－vlan 地址后，lan 口可以接支持vlan 的2 层交换机的trunk 口，ac 可以在vlan 间转发数据（单臂路由），并可做lan[-]lan 方向的防火墙规则，即可以控制不同vlan－id 之间的访问控制。
b．透明模式透明模式是把ac 硬件网关视为一条带过滤功能的网线使用，一般在不方便更改原有网络拓扑结构的情况下启用。
把ac 硬件网关接在原有网关及内网用户之间，在原网关及内网用户不需做任何配置改变的情况下，对ac 硬件进行一些配置即可使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
效果分析：
在带外管理设置时一定要把防火墙关掉，这样 pc 机才能访问。 带内外管理的区别： 带内网管：网络的管理控制信息与网络的承载业务信息通过同一个逻辑信道 传送，即网管信息和业务共同使用带宽，无需设置专用设备，能够实现网络 监控管理、流量分析等通用网管功能。 带外网管：网络的管理控制信息与用户网络的承载业务信息在不同的逻辑信 道传送，需要通过专用设备连接被管网元的 Console 口（有时是软交换主机 的 KVM 口） ，着重实现集中维护的控制能力，远程软件版本升级、设备脱网 故障紧急诊断处理等带内网管不能完成的功能。
3．实验器材
1、MA5100 整机一台； 2、MODEM 若干； 3、网线若干； 4、PC 若干
[S3026] vlan 30 [S3026-vlan 30] port e 0/16 在进行PING操作。后观察分析
结果： 在管理机上 Ping 192.168.2.100 察到结果可以连通。则实验成功
江西师范大学物理与通信电子学院实验报告
通信工程 实验名称 姓 名 MA5100 带外网管的设置 年级 学号 专业 2013 年 5 月 1 日 指导老师 成绩
二、实验操作 1.实验数据、表格及数据处理 2.实验步骤 3．结论
一、预习部分 1.实验目的 2 实验原理 3.实验器材（含必要的元器件、工具）
2. 实验原理：
Set successfully 查询命令： MA5100#show atmlan ip-address ethernet 步骤2：设置防火墙 MA5100(config)# no atmlan firewall { ethernet}：ethernet Firewall only allows connecti sure? (y/n)[n]:y 步骤3：设置S3026 将端口16的PC机IP址设成与主机在同一局域网中， 后登入S3026 ， 进行设置。
1 实验步骤： 步骤1、设置MMX维护网口地址： MA5100#atmlan ip-address {ethernet,atm}: ethernet <IP address>:192.168.2.100 <msk>:255.255.255.0
1. 实验目的：
了解带外和带内网管的区别。熟练掌握 MA5100 带内网管的设置方法
