市政道路及综合管沟工程施工组织设计方案

市政道路及综合管沟工程施工组织设计方案 1 市政道路及综合管沟 工程施工组织设计方案 市政道路及综合管沟工程施工组织设计方案

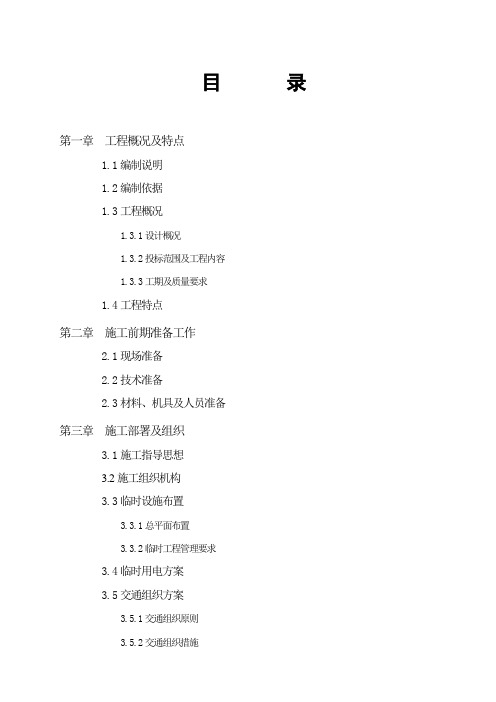

2 目 录

第一章 综合管沟模板支架图A4 ................................................... 5 第二章 施工总体计划表A3 ....................................................... 6 第三章 网络图2A3 .............................................................. 6 第四章 主要工项施工方案一览表A3 ............................................... 8 第五章 施工组织设计3-4 ....................................................... 12 第1节 编制依据及工程概况 ................................................. 12 1、 编制依据 .......................................................... 12 2、 工程概况 .......................................................... 12 第2节 施工总体方案、部署 ................................................. 18 1、 施组目标 .......................................................... 18 2、 施工总体方案 ...................................................... 19 3、 施工管理组织机构 .................................................. 33 第3节 施工准备、总平面布置 ............................................... 43 1、 施工准备 .......................................................... 43 2、 施工平面布置 ...................................................... 45 3、 临时工程 .......................................................... 46 4、 施工测量 .......................................................... 51 第4节 施工方法及施工工艺 ................................................. 57 1、 软基处理 .......................................................... 57 2、 路基工程 .......................................................... 83 3、 路面基层施工 ...................................................... 92 4、 综合管沟 ......................................................... 123 5、 综合管沟结构防水 ................................................. 151 6、 基坑回填 ......................................................... 167 7、 箱涵工程 ......................................................... 172 8、 桥梁工程 ......................................................... 177 9、 排水管道工程 ..................................................... 223 10、 砌体及防护工程 .................................................. 229 市政道路及综合管沟工程施工组织设计方案 3 第5节 工程检验试验与施工监测 ............................................ 234

1、 工程检验试验 ..................................................... 234 2、 施工监测 ......................................................... 248 第6节 施工进度计划 ...................................................... 273 1、 进度计划安排说明 ................................................. 273 2、 施工进度图(略) ................................................... 274 3、 施工进度监控及动态管理 ........................................... 275 第7节 资源配置 .......................................................... 278 1、 劳动力配备 ....................................................... 278 2、 机械设备配置 ..................................................... 281 3、 物资采购及供应 ................................................... 285 4、 资金需求计划 ..................................................... 287 第8节 工程保证措施 ...................................................... 288 1、 工期保证措施 ..................................................... 288 2、 质量保证体系及质量保证措施 ....................................... 299 3、 安全保证体系及安全保证措施 ....................................... 322 4、 突发事件分析及防止措施 ........................................... 339 5、 既有建筑物及设施保护措施 ......................................... 341 6、 接口界面协调措施 ................................................. 341 7、 成品保护措施 ..................................................... 342 8、 雨季施工措施 ..................................................... 343 9、 文明施工及环境保护措施 ........................................... 345 市政道路及综合管沟工程施工组织设计方案

4 综合管沟模板支架图A4

施工总体计划表A3 市政道路及综合管沟工程施工组织设计方案

5 施 工 总 体 进 度 计 划 横 道 图

第 Ⅲ 标段

网络图2A3 市政道路及综合管沟工程施工组织设计方案

6 市政道路及综合管沟工程施工组织设计方案

7 主要工项施工方案一览表A3 主 要 工 项 施 工 方 案 一 览 表 市政道路及综合管沟工程施工组织设计方案

8 市政道路及综合管沟工程施工组织设计方案

9 主 要 工 项 施 工 方 案 一 览 表 （续表） 市政道路及综合管沟工程施工组织设计方案

10 施工组织设计3-4 第一节 编制依据及工程概况 1.1.1 编制依据

1）某建设项目市政道路及综合管沟（某路）工程土建施工招标文件； 2）某建设项目市政道路及综合管沟（某路）工程地质勘察报告； 3）某建设项目市政道路及综合管沟（某路）工程招标补遗书； 4）现场考察资料； 5）国家、行业、某市有关建筑施工和施工质量、施工安全、文明施工等方面的规范、规程、规则、标准等文件； 6）本单位的施工能力、经验。

1.2.1 工程概况 某路为某大学城交通网的主干路，规划红线宽度60 米，设计时速50Km/h，线路总长约10 公里，双向六车道，五座中桥，局部需进行软基处理。某路作为某大学城各大学主要出入口。某路外侧为各大学校区，内侧为生活服务区，根据各专业规划，大部分电力电缆、通讯电缆都布置在中环道路下面，自来水管线、燃气管线也沿某路埋设，因而某路道路实施综合管沟可发挥综合优势，综合管沟建设在道路中央绿化带下，以尽量减少上部覆土厚度，降低工程造价。DS04 中环三标，线路全长2.45km，起讫里程为K4+500～K6+950。2003 年7 月下旬开始施工；施工工期8 个月。2003 年9 月底，某路靠快慢车道分隔带一侧的二车道需具备通行能力；2004年7 月竣工交付使用，工期特别紧。 某路施工特点：综合管沟为地下防水钢筋混凝土结构，防水等级为二级，采用明挖现浇法施工。局部软基需进行处理，换填厚度2～3 米；深层处理采用粉喷桩、碎石桩处理，深度7～12 米，处理宽度为填土底宽处外各1～2 米范围。主、次干路荷载标准为城—A，支路荷载标准为城—B，人群荷载5.0KN/m2，地面道路路面结构计算荷载BZZ—100 型标准车。车道宽路段上一条车道宽3.5～3.75m；交叉口进口道一条车道宽3.25m；交叉口进口道一条车道宽3.5m。 2.1、工程位置及环境 2.1.1、工程位置 某大学城西邻洛溪岛、北邻生物岛。与琶州岛相望，规划范围43.2 平方公里。距某市中心约17 公里，距番禺市桥约13 公里，距某市新城约17 公里。 xx 四面滨水，岛周围地势低平，岛内以低丘陵冲积平原为主，多为农业用地和林地。岛上自然植被茂密，景色怡人，环境优美。 2.1.2、道路及地下管线 新造镇、南村镇现阶段以公路为对外交通的主要方式。其中xx 对外交通与外界无路桥相通，全部依靠轮渡；大学城南岸现有3 条主干道，分别为市新路、金山大道及金山大道延长线。
