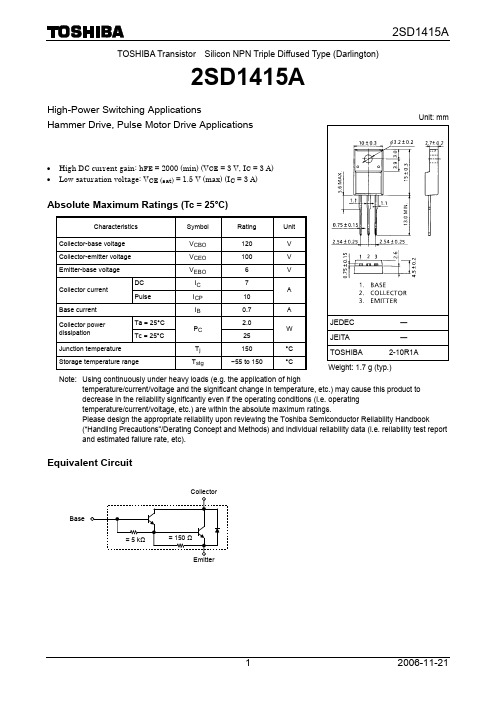

2SD1415A中文资料
TOSHIBA Transistor Silicon NPN Triple Diffused Type (Darlington)2SD1415AHigh-Power Switching ApplicationsHammer Drive, Pulse Motor Drive Applications• High DC current gain: h FE = 2000 (min) (V CE = 3 V, I C = 3 A) • Low saturation voltage: V CE (sat) = 1.5 V (max) (I C = 3 A)Absolute Maximum Ratings (Tc = 25°C)Characteristics Symbol Rating UnitCollector-base voltageV CBO120 V Collector-emitter voltage V CEO 100 V Emitter-base voltage V EBO6 V DC I C7 Collector currentPulse I CP10ABase current I B0.7 A Ta = 25°C 2.0 Collector power dissipationTc = 25°CP C25WJunction temperature T j 150 °C Storage temperature rangeT stg−55 to 150°CNote: Using continuously under heavy loads (e.g. the application of hightemperature/current/voltage and the significant change in temperature, etc.) may cause this product to decrease in the reliability significantly even if the operating conditions (i.e. operating temperature/current/voltage, etc.) are within the absolute maximum ratings.Please design the appropriate reliability upon reviewing the Toshiba Semiconductor Reliability Handbook(“Handling Precautions”/Derating Concept and Methods) and individual reliability data (i.e. reliability test report and estimated failure rate, etc).Equivalent CircuitUnit: mmJEDEC ― JEITA―TOSHIBA 2-10R1AWeight: 1.7 g (typ.)BaseElectrical Characteristics (Tc = 25°C)MarkingD1415Alead (Pb)-free package orlead (Pb)-free finish.Collector-emitter voltage V CE (V)I C – V CEC o l le c t o r c u r r e n tI C (A )Collector current I C (A)h FE – I CD C c u r r e n t g ai n h F E)Collector-emitter voltage V CE (V) I C – V CECo l le c t o r c u r r e n tI C (A )Collector-emitter voltage V CE (V)I C – V CEC o l l e c t o r c u r r e n tI C (A )Collector current I C (A)V CE (sat) – I CC o l l e c t o r -e m i t t e r s a t u r a t io n v o l t a g e V C E (s at ) (V )Collector current I C (A)V BE (sat) – I CB a s e -e m i t t e r s a t u r a t i o n v o l t a g e V B E (s a t ) (V )0.010.1 1 10 100Base-emitter voltage V BE (V)I C – V BEC o l l e c t o r cu r r e nt I C (A )Collector-emitter voltage V CE (V)Safe Operating AreaC ol lec to rcu rr e ntIC(A)10 1 3 30 100 300RESTRICTIONS ON PRODUCT USE20070701-EN •The information contained herein is subject to change without notice.•TOSHIBA is continually working to improve the quality and reliability of its products. Nevertheless, semiconductor devices in general can malfunction or fail due to their inherent electrical sensitivity and vulnerability to physical stress. It is the responsibility of the buyer, when utilizing TOSHIBA products, to comply with the standards of safety in making a safe design for the entire system, and to avoid situations in which a malfunction or failure of such TOSHIBA products could cause loss of human life, bodily injury or damage to property.In developing your designs, please ensure that TOSHIBA products are used within specified operating ranges as set forth in the most recent TOSHIBA products specifications. Also, please keep in mind the precautions and conditions set forth in the “Handling Guide for Semiconductor Devices,” or “TOSHIBA Semiconductor Reliability Handbook” etc.• The TOSHIBA products listed in this document are intended for usage in general electronics applications (computer, personal equipment, office equipment, measuring equipment, industrial robotics, domestic appliances, etc.).These TOSHIBA products are neither intended nor warranted for usage in equipment that requires extraordinarily high quality and/or reliability or a malfunction or failure of which may cause loss of human life or bodily injury (“Unintended Usage”). Unintended Usage include atomic energy control instruments, airplane or spaceship instruments, transportation instruments, traffic signal instruments, combustion control instruments, medical instruments, all types of safety devices, etc.. Unintended Usage of TOSHIBA products listed in his document shall be made at the customer’s own risk.•The products described in this document shall not be used or embedded to any downstream products of which manufacture, use and/or sale are prohibited under any applicable laws and regulations.• The information contained herein is presented only as a guide for the applications of our products. No responsibility is assumed by TOSHIBA for any infringements of patents or other rights of the third parties which may result from its use. No license is granted by implication or otherwise under any patents or other rights of TOSHIBA or the third parties.• Please contact your sales representative for product-by-product details in this document regarding RoHS compatibility. Please use these products in this document in compliance with all applicable laws and regulations that regulate the inclusion or use of controlled substances. Toshiba assumes no liability for damage or losses occurring as a result of noncompliance with applicable laws and regulations.。
e3z-ls系列说明书
NPN出力 形E３Z-LS６□
PNP出力 形E３Z-LS８□
動作表示灯（橙） （制御出力）
光電スイッチ 主回路
安定表示灯（緑）
茶 黒 ＊桃 青
DC12～24V 負荷
100mA以下
0V
動作表示灯（橙）
茶
光電
黒
スイッチ （制御出力） 主回路
＊桃 安定表示灯（緑）
使用上の注意
(1)下記の設置場所では使用しないでください。 直射日光があたる場所 湿度が高く、結露する恐れがある場所 腐食性ガスのある場所 本体に直接、振動や衝撃が伝わる場所
(2)接続、取り付けについて 最大電源電圧はDC26.4Vです。通電前に電源電圧が最大電源電圧以下 であることを確認してください。 電力線、動力線と光電スイッチの配線が同一配管または同一ダクトで 行われると誘導を受け、誤動作あるいは破損の原因となる場合もあり ますので、別配線またはシールドコードの使用を原則としてください。 コードの延長は0.3mm2以上の線を用い、100m以下としてください。 韓国Ｓ-ｍａｒｋ認定機種を認定品として使用される場合は10ｍ未満と してください。 コード部に加わる力は下記の値以下としてください。 引光っ電張スりイ8ッ0Ｎチ以を下取、りト付ルけクる0際.1、N・ハmン以マ下ー、な押ど圧で20たＮた以き下ま、す屈と曲、3k耐g以水下機 能が損なわれますのでご注意ください。また、ネジはＭ３のものをご
(6)電源のOFFについて 電源OFF時に出力パルスが発生する場合がありますので負荷あるい は負荷ラインの電源を先にOFFされることをお勧めします。
(7)負荷短絡保護について この機種は、負荷短絡保護機能を備えていますが、負荷は絶対に短絡し ないでください。負荷には定格を超える電流を絶対に流さないでくださ い。負荷短絡が生じた場合は出力がOFFとなりますので配線を見直した うえで電源を再投入してください。短絡保護回路がリセットされます。 また負荷短絡保護は定格負荷電流の1.8倍以上の電流が流れますと動作 します。Ｌ負荷を使用される場合は突入電流が定格負荷電流の1.8倍以 下のものをご使用ください。
常用场效应管参数
SI-P 275V 2A 20W 20MHz SI-P 400V 2A 35W >20MHz SI-P 110V 15A 125W >6MHz N-DARL 100V 20A 160W B>75 P-DARL 100V 20A 160W SI-N 80V 7A 40W N-DARL 50V 20A 150W B>150 SI-P 500V 2A 35W >10MHz N-DARL 40V 0.5A 0.625W SI-P 130V 4A 16W 5MHz SI-N 90V 15A 75W SI-P 90V 15A 30W SI-N 350V 0.5A 0.625W >40 SI-P 350V 0.5A 0.625W >40 SI-N 850/400V 15A 175W SI-P 100V 1A 10W >75MHz SI-P 160V 16A 150W 2MHz N-FET 60V 2A 6.25W 3E N-FET 90V 2A 6.2W 4E SI-N 400V 15A SI-N 400V 15A SI-N 60V 2A 2W 50MHz SI-N 100V 2A 2W 50MHz N-DARL 60V 2A 1W B>15K SI-P 60V 2A 2W >50MHz SI-N 60V 1A 0.6W <50MHz N-FET 60V 0.115A 0.2W 7E5 SI-N 40V 0.5A <40/40NS SW SI-N 30V 50mA 0.2W 600MHz SI-P 250V 1.5A 25W 80MHz SI-P 350V 2A 15W SI-P 160V 1.5A 25W 120MHz SI-P 160V 1A 0.9W 50MHz SI-P 50V 0.15A 0.4W 80MHz SI-P 100V 0.05A 0.4W 110MHz SI-P 120V 50mA 0.5W 110MHz SI-P 250V 70mA 0.75W >50MHz SI-P 50V 2A 0.9W 100MHz SI-P 50V 0.2A 0.25W 100MHz SI-P 30V 0.1A 0.2W 280MHz SI-P 35V 50mA 0.2W 200MHz SI-P 50V 0.4A 140MHz FR SI-P 50V 0.15A 0.2W 80MHz SI-P 120V 0.1A 0.2W 100MHz SI-P 100V 6A 70W 15MHz SI-N 120V 7A 80W 15MHz SI-P 150V 10”表示带阻尼，“
2SD2241中文资料
TOSHIBA Transistor Silicon NPN Epitaxial Type2SD2241Switching Applications• High DC current gain: h FE = 2000 (min) • Low saturation voltage: V CE (sat) = 1.5 V (max) • Complementary to 2SB1481Absolute Maximum Ratings (Tc = 25°C)Characteristics Symbol Rating UnitCollector-base voltage V CBO100 V Collector-emitter voltage V CEO 100 V Emitter-base voltage V EBO5 VDC I C±4Collector current Pulse I CP ±6ABase current I B0.3 A Ta = 25°C 2.0 Collector powerdissipationTc = 25°CP C25WJunction temperature T j 150 °C Storage temperature rangeT stg−55 to 150°CNote: Using continuously under heavy loads (e.g. the application of hightemperature/current/voltage and the significant change in temperature, etc.) may cause this product to decrease in the reliability significantly even if the operating conditions (i.e. operating temperature/current/voltage, etc.) are within the absolute maximum ratings.Please design the appropriate reliability upon reviewing the Toshiba Semiconductor Reliability Handbook(“Handling Precautions”/Derating Concept and Methods) and individual reliability data (i.e. reliability test report and estimated failure rate, etc).Equivalent CircuitUnit: mmJEDEC―JEITA SC-67TOSHIBA 2-10R1AWeight: 1.7 g (typ.)BaseElectrical Characteristics (Tc = 25°C)MarkingD2241lead (Pb)-free package orlead (Pb)-free finish.Collector current I C (A)h FE– ICD C c ur r e n t g a i n h F ECollector current I C (A)V CE (sat) – I CC o l l e c t o r -e m i t t e r s a t u r a t i onv o l t a g eV C E (s a t ) (V ))Collector-emitter voltage V CE (V) I C – V CEC oll e c t o r cu r r e n t I C (A )Base-emitter voltage V BE (V)I C – V BECol l e c t o r cu r r e n t I C (A )Collector current I C (A)V BE (sat) – I CB a s e -e m i t t e r s a t u r a t i on v o l t a g eV B E (s a t ) (V )Collector-emitter voltage V CE (V)Safe Operating AreaC o l l e c t o r c u r r e n t I C (A )0.10.3 0.513 5100.10.3 0.5 13 50.31 3 10 30 1000.10.3 0.513 5RESTRICTIONS ON PRODUCT USE20070701-EN •The information contained herein is subject to change without notice.•TOSHIBA is continually working to improve the quality and reliability of its products. Nevertheless, semiconductor devices in general can malfunction or fail due to their inherent electrical sensitivity and vulnerability to physical stress. It is the responsibility of the buyer, when utilizing TOSHIBA products, to comply with the standards of safety in making a safe design for the entire system, and to avoid situations in which a malfunction or failure of such TOSHIBA products could cause loss of human life, bodily injury or damage to property.In developing your designs, please ensure that TOSHIBA products are used within specified operating ranges as set forth in the most recent TOSHIBA products specifications. Also, please keep in mind the precautions and conditions set forth in the “Handling Guide for Semiconductor Devices,” or “TOSHIBA Semiconductor Reliability Handbook” etc.• The TOSHIBA products listed in this document are intended for usage in general electronics applications (computer, personal equipment, office equipment, measuring equipment, industrial robotics, domestic appliances, etc.).These TOSHIBA products are neither intended nor warranted for usage in equipment that requires extraordinarily high quality and/or reliability or a malfunction or failure of which may cause loss of human life or bodily injury (“Unintended Usage”). Unintended Usage include atomic energy control instruments, airplane or spaceship instruments, transportation instruments, traffic signal instruments, combustion control instruments, medical instruments, all types of safety devices, etc.. Unintended Usage of TOSHIBA products listed in his document shall be made at the customer’s own risk.•The products described in this document shall not be used or embedded to any downstream products of which manufacture, use and/or sale are prohibited under any applicable laws and regulations.• The information contained herein is presented only as a guide for the applications of our products. No responsibility is assumed by TOSHIBA for any infringements of patents or other rights of the third parties which may result from its use. No license is granted by implication or otherwise under any patents or other rights of TOSHIBA or the third parties.• Please contact your sales representative for product-by-product details in this document regarding RoHS compatibility. Please use these products in this document in compliance with all applicable laws and regulations that regulate the inclusion or use of controlled substances. Toshiba assumes no liability for damage or losses occurring as a result of noncompliance with applicable laws and regulations.。
SD6855 6 LED驱动原边控制开关电源说明书
杭州士兰微电子股份有限公司
Http: //
版本号：0.2 2010.11.01 共7页 第7页
IPK ；
ISP 为次级线圈的峰值电流，IPK 为原级线圈的峰值电流，n 为原次级线圈的匝比。 因此，在峰值电流恒定的条件下，只需要保持 TOFF1＝TOFF2＋TON 即可实现输出的恒流。
杭州士兰微电子股份有限公司
Http: //
版本号：0.2 2010.11Fra bibliotek01 共7页 第4页
版本号：0.2 2010.11.01 共7页 第2页
SD6855/6 说明书
极限参数（除非特殊说明， Tamb=25°C）
参
数
供电电压
内部电源电压
FB输入电压
其他输入电压
输入电流
工作结温
工作温度
贮存温度
ESD（人体模式）
符号 VCC VREF5V VFB VIN
IIN TJ Tamb TSTG ESD
关断阈值电压
内部供电电源
反馈部分
使能开启电压
过压保护电压
环路开路保护电压
动态特性部分
前沿消隐时间
过压保护恢复时间
限流部分
峰值电流检测阈值
过温保护部分
过热检测
过热迟滞
符号
测试条件
IST IOP VST VSP VREF5V
VCC =14V
VEN VOVP VBLANK
TLEB TOVP
VPK
Tsd Tsdhys
Http: //
版本号：0.2 2010.11.01 共7页 第3页
SD6855/6 说明书
功能描述
SD6855/6是离线式高端开关电源控制器。通过检测变压器原级线圈的导通时间TON、副边线圈放电的时 间TOFF1和衰减振荡的时间TOFF2，来实现输出恒流。
G803A_V1.2
昱灿电子
4/4
Rev 1.2 Feb.2012
0.9V to VF-0.2
1 6 VIN SW VOUT 5
10uF
G803A
4
SD
3
FB
1W 3W LED
10uF
GND
2
Rsense
1/4
Rev 1.2 Feb.2012
G803A 1W & 3W 升压型 LE 引脚描述
1
SW
2
GND
开关 地
SW 1
3
FB
电流反馈
参数 电源电压范围
反馈电压 启动电压 保持电压 振荡频率 电流限制 输出端过压保护
测试条件 Vin: 2V to 0V
最小 0.9
2
典型
140 0.9 0.5 1
4.5
最大 4.2
5
单位 V mV V V
MHz A V
3/4
Rev 1.2 Feb.2012
G803A
外形尺寸
1W & 3W 升压型 LED 驱动
GND 2
4
SD
关断
5
VOUT
升压输出
FB 3
6
VIN
电源输入
昱灿电子
6 VIN 5 VOUT 4 SD
订购信息
型号
G803A
封装类型
SOT23-6
绝对最大额定值
VDD VI TA TJ TSTG TSLD
供电电压 输入电压 工作温度 结温 储存温度 焊接温度
热阻参数
G803A 拥有过热保护和LED开路保护功能。
工作电压： 0.9V to 4.2V 超低的静态电流： 20uA 效率高达90% ESD静电保护超过8000V
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三电SD6V12维修手册版本日期2001年5月
致读者
用户的A/C空调系统和/或压缩机发生该手册规定的需要维修情况时我们会给予相应的售后服务
上海三电汽车空调有限公司郑重申明我们没有责任也没有义务对因维修而产生的和已经产生的人身及财产的损失负责
目录
说明页数
1. 警告 3
2. 压缩机扭矩规格 4
3. 维修操作---离合器 5
4. 维修操作---轴封 11
5. 维修操作---缸盖 13
6. 维修操作---油塞的更换 19
7. 维修操作---泄压阀的更换 20
8. 维修工具 21
9. 压缩机的更换 23
1. 警告
1. 系统压力释放
在断开任何回路前一定要确信制冷剂已经用适当的装置从A/C系统中回
收如果对压缩机进行维护时要先内部泄压泄压可通过移动油塞有必要的话或通过从吸排气口移动吸排气护帽/压板部件
2. 制冷剂的回收
决不能让制冷剂挥发到大气中使用可靠的制冷剂回收装置
3. 制冷剂的处理
在维修A/C系统或压缩机时操作人员应戴好眼和手的防护
4. 通风
制冷剂和油远离明火制冷剂受热会产生有毒气体在通风的环境下工作
5. 避免使用压缩空气
不要将压缩的空气导入A/C系统防止污染的发生
2. 压缩机规格
2.1 SD6V12装配扭矩
项目 N.m 自紧螺母 19.6+1.9/-0.9 缸盖螺栓 14.70.9
油塞 14.7 4.9
压板螺栓 4.9 1.9
离合器导线固定器螺钉 1.300.3
泄压阀 9.8 1.9
2.2 SD6V12 PAG油
SD6V12压缩机离开工厂流水线时加注SP10 PAG油
SD6V12压缩机标准油量为135cc根据不同型号有所差别
将压缩机安装到汽车上时需加入正确数量的PAG油油通过油塞孔加入详见第六节
3. 维修操作---离合器
3.1拆卸吸盘部件
1. 将前板扳手销插入吸盘部件孔
2. 当用14mm的套筒松动螺母时固定吸盘部件的位置图1
3. 用手向上拖动离合器使它离开机轴图2
图1 松动吸盘固定螺母图2 上滑吸盘使之离开机轴
3.2拆卸皮带轮部件
1. 用钳子拆去皮带轮弹性挡圈图3
2. 用三电移动工具皮带轮拉器拆出皮带轮图4
3. 皮带轮轴承位置固定不可以变化图5
图3 拆去弹性挡圈图4 拆出皮带轮
图5 移动皮带轮注皮带轮轴承位置固定
1. 用菲利浦螺钉起子松动导线固定器螺钉拆下导线线圈小心别损坏螺
钉头图6
2. 用外卡环钳来拆去线圈的弹性挡圈图7
3. 移动线圈部件
4. 从轴上拆出垫片用一个有尖角的工具和一个小的螺钉起子防止垫片粘
到轴上图8
图6 松动固定器螺钉图7 拆去弹性挡圈
图8 移动垫片
1. 该过程是3.3的逆过程线圈下部的突起必须对准前缸盖的孔防止线
圈移动和旋转正确固定导线线圈
3.5安装皮带轮部件
1. 把压缩机的尾部放支架上支撑整个压缩机
2. 皮带轮置于前缸盖的正上方
3. 将皮带轮安装环嵌入轴承孔确保轮外圈在轴承内环没超出密封环
滚珠和轴承外环
4. 把起子放置在环内用锤子或轴棒将皮带轮敲落靠住前缸盖台阶处
如果用锤子安装皮带轮这时可以听到很响亮的声音图9
5. 再用外卡环钳安装皮带轮弹性挡圈图10
图9 用轴棒安装皮带轮图10 安装弹性挡圈
1. 安装离合器垫片注意离合器间隙由调整片厚度决定如果在用过的
压缩机上安装离合器尽量使用原配的调整片如果在从来没有安装过
离合器的压缩机上装离合器先试一试1.00.5和0.1mm的调整片图11
2. 接着安装吸盘到键轴手工将吸盘沿轴推至吸盘底部碰到调整片
3. 拧上螺母扭矩为规格值19.6+1.9/-0.9N.m 图12
4. 用间隙规测量间隙规格值为0.40.8mm如果间隙不在规格内应拆
去吸盘和更换调整片图13
图11 安装调整片图12 拧吸盘螺母
图13 用间隙规测量间隙
4. 维修操作---轴封
4.1更换轴封
注意轴封部件和毡圈一定不能被重新使用必须更换这些零件
1. 确定压缩机内所有气体压力已被泄荷
2. 拆除离合器前面已详细说明
3. 用小的螺丝起子拆除毡圈图14
4. 用内卡环钳拆去弹性挡圈图15
5. 用专用轴封工具拆装轴封旋转该工具直到工具的两片耳突和轴封槽对
准然后再旋转工具将轴封取出图16彻底清扫轴封腔确定所有
外来物被清除
图14 拆去毡圈图15 拆去弹性挡圈
图16 拆出轴封
6. 在压缩机轴上安装封套护器检查封套护器确定它没有划伤足够光
滑轴封不会受损确定封套护器的末端和轴连接没有间隙图17
图17 装配护套
7. 用专用轴封工具的两片耳突和新轴封槽对准确信轴封部件特别是O
型橡胶圈是清洁的用工具将轴封部件完全浸入干净的冷冻油中直到
轴封部件都被油覆盖
8. 在轴上安装轴封并把它压牢反方向旋转工具释放轴封撤出工具
图18
图18 更换轴封
9. 重新用内卡环钳装上弹性挡圈斜面朝上离开压缩机体确定弹性挡
圈完全固定
10.轻敲新毡圈使之到位
11.重新安装离合器前面已详细说明
5. 维修操作---缸盖
5.1 缸盖阀板的拆除和安装
1. 确定压缩机内所有气体压力已被泄荷通过缓慢地松开油塞达到该效果
详见第6部分
2. 拆除缸盖螺栓图19
3. 用小的锤子和垫片刮刀分离汽缸盖和阀板小心不要划伤缸盖垫片表面
4. 小心将汽缸盖从阀板处抬出图20
图19 拆除缸盖螺栓
图20 拆汽缸盖
5. 一旦拆除汽缸盖就更换缸盖垫在汽缸盖和阀板之间和汽缸垫在
阀板和汽缸体之间这是可取的然而如果阀板没有维修内容汽缸
垫可以不要更换但如果阀板从汽缸体松动了那么就必须更换汽缸垫
6. 小心地用垫片刮刀把旧的缸盖垫从阀板顶部分开如果阀板离开原位
请小心调整阀板和汽缸体的连接如果阀板和汽缸体间松动按5.2进
行阀板的拆除
5.2 阀板的拆除
1. 用小锤子和垫片刮刀小心地把阀板和汽缸体分开一定不要损伤汽缸
体的密封表面图21
2. 检查吸排气阀片限位板和控制阀部件如果任一部分受损都应更换
阀板部件图22
3. 小心地拆除任一个覆盖在阀板汽缸体或汽缸盖的垫片材料
图21 阀板的拆除
图22 拆除阀板露出控制阀部件
5.3 阀板和缸盖的安装
1. 新汽缸垫外表涂布干净冷冻油
2. 安装汽缸垫排列新垫片对齐定位销孔和油孔开口槽如果有的话
应和油塞和适配器方向一样
3. 放置阀板在汽缸体上排气阀限位板和螺母方向朝上远离汽缸体
阀板定位销正确地固定在缸体的销孔中
4. 确定在每一个螺栓孔中没有残余油质如果有务必除去防止螺纹受
损
5. 缸盖垫外表涂上干净冷冻油
6. 对准弹性圆柱销在汽缸体上安装缸盖垫检查方向是否正确
7. 对准弹性圆柱销在汽缸体上安装汽缸盖
8. 安装汽缸盖螺栓轮流锁紧相对位置螺栓避免汽缸盖的扭曲变形图
23
图23 拧紧相对位置螺栓避免汽缸盖的扭曲变形
图24 拧紧汽缸盖螺栓
6.维修操作---油塞的更换
6.1 用17mm的套筒或扳手来拆油塞更换后将密封O型橡胶圈涂上油再用扭矩扳手重新安装油塞
扭紧扭矩14.7 4.9N.m
注意
压缩机腔体有压力因此当压缩机和有压系统相连时千万不能拆开油塞
安装油塞时应使用正确的油
SD6V压缩机应使用三电SP-10PAG油
图25 油塞的拆除
7. 维修操作---泄压阀HPRV的更换
7.1用16mm的套筒或扳手来拆泄压阀图26
7.2更换后将密封O型橡胶圈涂上油再用扭矩扳手重新安装
7.3泄压阀扭紧扭矩9.8 1.9N.m
注意安装泄压阀时应使用正确的油
SD6V压缩机应使用三电SP-10PAG油
图26泄压阀的拆除
8. 维修工具
8.1 该手册中所需的特别维修工具
维修操作工具名称三电工具号
1.离合器前板扳手 2123
2.离合器皮带轮拉器 2130*
3.离合器调整片拆除器 3031
4.轴封轴封工具 3111
5.轴封封套护器 3107
6.全部维修台 1030
注意普通皮带轮拖动器可从工具制造商订购
1 2
3 4
5 6
8.2 一般工具
该手册的其它一般工具可从工具制造商处获得
9. 压缩机的更换
9.1用新压缩机更换
新压缩机中有足够的用于空调系统的冷冻油如果用一个新的压缩机更换旧的压缩机必须将新压缩机中的油放去一些使其油量和旧压缩机的一样
注意如果新压缩机的过多油量没被排掉那么空调系统的制冷能力会下降
放好油后尽快将油塞放回原位并且在任何时候保持A/C系统的密封尽可能地减少压缩机内油的受潮
9.2 用使用或修理过的压缩机进行更换
当用使用或修理过的压缩机进行更换时由于它们没有冷冻油应从油塞口加入正确的油
SD6V压缩机应使用三电SP-10PAG油
加入的油量应和拆下压缩机的油量一致因而当从车上拆下压缩机时重要的是将油排出用量筒测量油量如果加入压缩机不合适的油会导致压缩机润滑失效
放好油后尽快将油塞放回原位并且在任何时候保持A/C系统的密封尽可能地减少压缩机内油的受潮。
