PIV 操作规程
PVC搅拌器操作规程
PVC搅拌器操作规程一、概述PVC搅拌器是一种用于混合和搅拌聚氯乙烯（PVC）原料的设备。
本操作规程旨在确保搅拌器的安全操作，并提供清晰的操作步骤，以确保产品质量和工作效率。
二、安全要求1. 操作人员必须熟悉搅拌器的结构和工作原理，并接受相关的培训。
2. 操作人员必须穿戴个人防护装备，包括安全帽、防护眼镜、防护手套和防滑鞋。
3. 在操作搅拌器之前，必须检查设备是否完好无损，如有异常情况应及时报修。
4. 搅拌器操作过程中，严禁将手部或其他物体伸入搅拌器内部。
5. 禁止在搅拌器运行时进行维修或清洁工作。
三、操作步骤1. 打开搅拌器控制面板的电源开关，确保电源正常。
2. 检查搅拌器的搅拌桨是否安装正确，如有松动应紧固好。
3. 打开搅拌器的进料阀门，将PVC原料缓慢地加入搅拌器内。
4. 根据生产要求，设置搅拌器的转速和搅拌时间。
5. 在搅拌过程中，观察搅拌器的运行情况，确保搅拌桨正常工作。
6. 搅拌完成后，关闭进料阀门，停止加料。
7. 停止搅拌器运行，关闭电源开关。
8. 清洁搅拌器内部和外部的残留物，确保设备干净整洁。
四、故障处理1. 如果搅拌器出现异常声音或振动，应立即停机检查，并报告相关人员。
2. 如果搅拌器无法正常启动或停止，应检查电源和控制系统，并及时修复。
3. 如果搅拌器出现漏料现象，应检查进料阀门和密封件，并进行维修或更换。
4. 如果搅拌器出现温度过高的情况，应检查冷却系统和润滑系统，并采取相应的措施。
五、维护保养1. 定期对搅拌器进行清洁和润滑，确保设备的正常运行。
2. 检查搅拌器的电气连接是否良好，如有松动应及时紧固。
3. 定期检查搅拌器的零部件，如搅拌桨、轴承和密封件，并进行必要的维修或更换。
4. 定期检查搅拌器的电源和控制系统，确保其正常工作。
六、总结本操作规程详细介绍了PVC搅拌器的操作步骤、安全要求、故障处理和维护保养等内容。
操作人员在使用搅拌器时，必须严格按照规程进行操作，确保设备的安全运行和产品质量的稳定性。
菲尼克斯断路器设备安全操作及保养规程
菲尼克斯断路器设备安全操作及保养规程前言随着社会的发展，电力行业得到了长足的发展，菲尼克斯断路器作为一种重要的开关电器，广泛应用于电力系统和电力设备中。
本文旨在为用户提供菲尼克斯断路器设备的安全操作和保养规程，以确保设备安全稳定运行，延长其使用寿命。
一、设备安全操作规程1. 环境条件在进行安装、操作或维护菲尼克斯断路器前，必须考虑设备所处环境的温度、湿度、空气清洁度、海拔高度等因素，并按照制造商的规定选择合适的设备类型。
特别注意的是，设备不应放置在潮湿、高温或易发尘的地方，且应放置垂直稳定的平面上。
2. 电源连接在进行电源连接前，应关闭电源开关，并检查连接线路、标记和端子，以消除可能的故障风险。
在连接线路过程中，要注意电源电流大小是否符合设备要求，且不要将手放入开关设备内部，以避免电击和可能的危险。
3. 操作开关在进行开关操作前，应先保证设备处于正常操作状态，开关操作前应认真阅读开关说明书，了解其操作步骤和注意事项。
在进行操作时，必须保证动作力一致，不要使用过大或过小的力量。
在进行联锁、锁定等复杂操作时，必须确保严格按照说明书进行。
4. 维护保养菲尼克斯断路器的使用寿命受到外部环境、开关频率等多种因素的影响，因此，设备需要定期进行维护保养。
具体措施包括：清洁开关设备表面，检查导电部分是否有锈蚀、腐蚀或热量鼓包等现象，定期润滑动作机构，并根据设备厂家要求更换易损零件。
二、设备保养规程1. 清洁设备表面的清洁工作对于延长设备使用寿命和防止故障有着重要的作用。
在清洁前，首先应将设备断电，并使用软刷或吹风机等工具，将设备表面的灰尘和杂物清理干净。
对于特殊情况下需要清洗的设备，则应仔细研究设备说明书，并采用正确的清洗方法和清洗剂。
2. 润滑设备的机构动作稳定性和使用寿命与润滑是密切相关的。
对于菲尼克斯断路器来说，它的润滑点包括挡块、线圈、触点、连接杆等，应根据制造商的要求和使用环境，选择合适的润滑脂和润滑频率，并在润滑后多次试运行，以确保润滑效果合理。
三级医院PIVAS静脉营养液混合调配操作规程
PIVAS静脉营养液混合调配操作规程1.操作人员进入洁净间时应按更衣操作规程进行更衣、洗手、戴口罩。
2.混合调配前无菌工作区应按规定进行消毒。
3.按规定做好调配前的药物准备工作。
4.首先将不含磷酸盐的电解质和微量元素加入到葡萄糖、糖盐水溶液中，充分混匀，以避免局部浓度过高。
5.将高糖、胰岛素、维生素C、维生素B6、胞二磷胆碱注射液、乙酰谷酰胺注射液、磷酸盐等加入到葡萄糖溶液中，并充分振荡混匀。
6.将浓钠、氯化钾、葡萄糖酸钙、硫酸镁、丙胺酰-谷氨酰、等电解质类药物加入到氨基酸的液体中混匀。
7.各种药物加入液体的注意事项：葡萄糖酸钙与硫酸镁易产生白色沉淀，不可同时抽取，并避免加入同一液体中。
复核磷酸氢钾易与氨基酸发生反应，必须加入到葡萄糖溶液中。
多种微量元素易与电解质发生变色，必须加到葡萄糖溶液中。
8.关闭PVC三升袋的所有输液管夹，然后分别将输液管连接到葡萄糖溶液和氨基酸溶液中，倒转这两种输液容器，悬挂在水平层流台的挂杆上，打开这两根输液管夹，待葡萄糖输液和氨基酸溶液全部流入到三升袋后，关闭输液管夹。
轻轻按压三升袋使这两种溶液充分混匀。
9.将水溶性维生素、脂溶性维生素、复方维生素加入到脂肪乳中，混匀。
连接第三根输液管到含有维生素的脂肪乳溶液中，打开输液管夹，使脂肪乳全部流入到三升袋后，关闭输液管夹。
10.轻轻摇动三升袋使内溶物充分溶解后，将三升袋口朝上竖起，打开其中一路输液管夹，将袋子中多余的空气排出后关闭输液管夹。
11.用密封夹关闭三升袋口，拆开输液管，用备用的塑料帽关闭三升袋口。
12.挤压三升袋，观察是否有输液渗出，如有则须丢弃。
所有这些操作均应在水平层流台上进行，并严格按照无菌操作技术和保持操作窗口的“开放”。
13.复核人员将标签贴在三升袋上，签名确认，检查无误后通过传递窗将成品输液送至成品核对区，进入成品核对包装程序由药师进行审核。
14.药师应仔细检查有无发黄、变色、浑浊、沉淀、剂量不符等现象出现，如有则须丢弃，核对结束后，将三升袋装入避光袋中交给病区，如不马上使用，则应放入冰箱中冷藏保存。

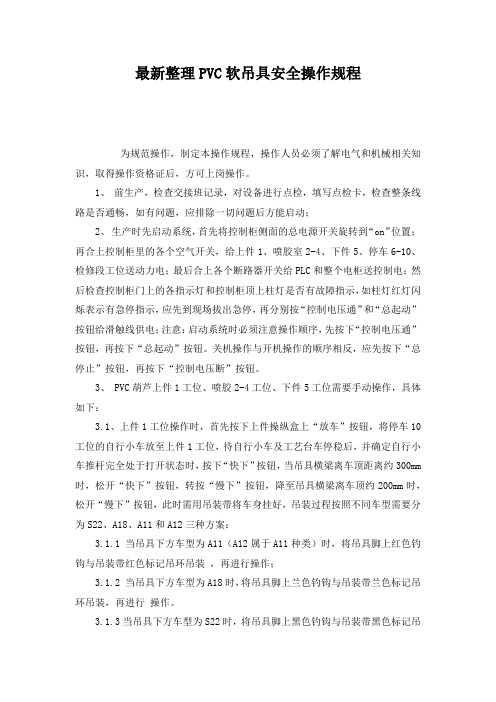

最新整理PVC软吊具安全操作规程.docx
最新整理PVC软吊具安全操作规程为规范操作，制定本操作规程，操作人员必须了解电气和机械相关知识，取得操作资格证后，方可上岗操作。
1、前生产，检查交接班记录，对设备进行点检，填写点检卡，检查整条线路是否通畅，如有问题，应排除一切问题后方能启动；2、生产时先启动系统，首先将控制柜侧面的总电源开关旋转到“on”位置；再合上控制柜里的各个空气开关，给上件1、喷胶室2-4、下件5、停车6-10、检修段工位送动力电；最后合上各个断路器开关给PLC和整个电柜送控制电；然后检查控制柜门上的各指示灯和控制柜顶上柱灯是否有故障指示，如柱灯红灯闪烁表示有急停指示，应先到现场拔出急停，再分别按“控制电压通”和“总起动”按钮给滑触线供电；注意：启动系统时必须注意操作顺序，先按下“控制电压通”按钮，再按下“总起动”按钮。
关机操作与开机操作的顺序相反，应先按下“总停止”按钮，再按下“控制电压断”按钮。
3、 PVC葫芦上件1工位、喷胶2-4工位、下件5工位需要手动操作，具体如下：3.1、上件1工位操作时，首先按下上件操纵盒上“放车”按钮，将停车10工位的自行小车放至上件1工位，待自行小车及工艺台车停稳后，并确定自行小车推杆完全处于打开状态时，按下“快下”按钮，当吊具横梁离车顶距离约300mm 时，松开“快下”按钮，转按“慢下”按钮，降至吊具横梁离车顶约200mm时，松开“慢下”按钮，此时需用吊装带将车身挂好，吊装过程按照不同车型需要分为S22、A18、A11和A12三种方案：3.1.1 当吊具下方车型为A11（A12属于A11种类）时，将吊具脚上红色钓钩与吊装带红色标记吊环吊装，再进行操作；3.1.2 当吊具下方车型为A18时，将吊具脚上兰色钓钩与吊装带兰色标记吊环吊装，再进行操作。
3.1.3当吊具下方车型为S22时，将吊具脚上黑色钓钩与吊装带黑色标记吊环吊装，再进行操作。
3.2、喷胶2-4工位工作完毕后，按下“放车”按钮，小车均自动行走至下一工位；如需下降，直接按下“快降”“慢降”按钮即可，但要注意下降后一定要上升到位才能放车；3.3、下件5工位操作时，待自行小车及车身停稳后，按下“快下”按钮，当车身四支点离工艺台车支点约200mm时，松开“快下”按钮，转按“慢下”按钮，当车身四支点平稳的落在工艺台车四支点上时，且吊具横梁离车顶约200mm 时，松开“慢下”按钮，转按“推杆退回”按钮，推杆退回到位后，转按“快上”按钮，待吊具最低点高于车顶300mm时，同时按下输送链上“SPT07”按钮，放走工艺台车及车身，待葫芦上升到位后按下“放车”按钮，小车自动行走至停车6工位并自动走到停车10工位，重复下一个循环。
PVC挤出岗位工艺及操作规程
PVC挤出岗位工艺及操作规程一、岗位职责1.按照工艺要求进行设备准备和调试，检查设备是否正常运行；2.根据生产计划和产品要求，准备PVC原料，并将其放入挤出机料斗中；3.调整挤出机的温度、转速和压力，保持挤出机设备的稳定运行；4.监控挤出机的运行状态，及时发现并处理设备故障和异常情况；5.检查挤出机出料口的产品质量，保证产品尺寸、外观和其他质量要求；6.参与设备的清洁、维护和日常保养工作，保持设备的良好状态；7.配合上级主管完成其他相关工作。
二、工艺要求1.PVC挤出的工艺参数应符合产品的设计要求和标准规定；2.挤出机设备应在厂区指定的区域进行操作，保证生产环境的洁净；3.挤出机的温度设置应根据PVC原料的特性和工艺要求进行调整，不得随意改变；4.挤出机的转速和压力应根据产品的厚度、长度和形状进行调整，保证挤出成型的稳定性；5.挤出机的运行速度、温度和压力调整过程中，应佩戴个人防护用品，确保操作人员的人身安全；6.挤出机工作完毕后，应及时关闭电源并清理挤出机设备，保持设备干净整洁。
三、操作规程1.挤出机设备的开机前检查：（1）检查电源是否正常，查看设备是否有异响或异常状况；（2）检查热交换器上的水流是否正常，确保冷却系统正常运行；（3）检查温控仪表的温度设置，确认设定温度与实际温度相符；（4）检查挤出机的副机构、挤出机筒和机头部位是否有清洁污染或异常物；（5）检查挤出机输料设备的工作状态，确保输料系统正常运行。
2.挤出机设备的开机操作流程：（1）打开电源开关，启动冷却系统和主机设备；（2）注意观察挤出机的温度变化，根据要求调整温度设定值；（3）根据产品要求选择合适的挤出机模头和模具；（4）将PVC原料放入挤出机料斗中，并适时进行预热；（5）设定和调整挤出机的转速和压力，逐渐将PVC原料挤出成型。
3.挤出机设备的停机操作流程：（1）停止PVC原料的供料，并清理剩余的原料；（2）逐渐减小挤出机的转速和压力，确保PVC原料完全排空；（3）关闭挤出机设备的电源和冷却系统；（4）清理挤出机设备和附属机构，确保设备干净整洁。
PVC搅拌器操作规程
PVC搅拌器操作规程一、概述PVC搅拌器操作规程旨在确保PVC搅拌器的安全操作，并提供操作人员正确操作的指导。
本规程适用于所有使用PVC搅拌器的操作人员。
二、安全要求1. 操作人员必须穿戴个人防护装备，包括安全帽、防护眼镜、防护手套和防滑鞋。
2. 操作人员必须熟悉PVC搅拌器的结构和工作原理，并接受相关的培训。
3. 在操作PVC搅拌器之前，必须检查设备是否正常运行，并确保所有安全装置完好。
4. 操作人员禁止戴长发、佩戴松散的衣物、饰品等，以免发生危险。
5. 在操作过程中，禁止将手或其他物体伸入搅拌器内部，以免发生意外伤害。
三、操作步骤1. 打开电源开关，确保电源稳定。
2. 检查搅拌器内是否有杂质或残留物，如有必要，清理干净。
3. 将待搅拌的PVC材料按照配比倒入搅拌器内，注意避免溅出。
4. 关闭搅拌器盖子，并确保盖子牢固锁紧。
5. 打开搅拌器控制面板，设置搅拌时间和速度，根据需要进行调整。
6. 操作人员需在安全位置远离搅拌器，并保持警惕，随时准备应对突发情况。
7. 搅拌结束后，关闭搅拌器控制面板，停止搅拌器的运行。
8. 打开搅拌器盖子，将搅拌好的PVC材料取出，并进行下一步工艺处理。
四、维护保养1. 每次使用完毕后，必须对搅拌器进行清洁，清除残留物，保持设备的清洁卫生。
2. 定期对搅拌器进行检查和维护，包括清洁传动部分、润滑轴承、检查电气线路等。
3. 如发现设备存在故障或异常情况，应立即停止使用，并通知相关维修人员进行处理。
4. 搅拌器的维修和保养必须由经过培训合格的维修人员进行，禁止非专业人员进行维修。
五、紧急情况处理1. 如果发生设备故障、异常状况或意外事故，操作人员应立即停止搅拌器的运行，并采取相应的紧急措施。
2. 在紧急情况下，操作人员应迅速将搅拌器的电源切断，并通知相关人员和维修人员进行处理。
3. 如发生人员受伤情况，应立即进行急救，并及时报告相关部门。
六、附则1. 操作人员必须严格遵守本规程的要求进行操作，不得擅自修改或忽视操作规程。
医院PIVAS成品输液核对与配送操作规程
XXXX医院
PIVAS成品输液核对与配送操作规程
一、PIVAS成品输液信息核对
1.检查输液袋（瓶）有无裂纹，输液应无沉淀、变色、异物等。
2.进行挤压试验，观察输液袋有无渗漏现象，尤其是加药处。
3.按输液标签内容逐项核对所用输液和空西林瓶与安甑的药名、规格、用量等是否相符。
4.核检非整瓶（支）用量的患者的用药剂量和标识是否相符。
5.各岗位操作人员签名是否齐全，确认无误后核对者应签名或盖签章。
6.核查完成后，空安甑等废弃物按规定进行处理。
1.经核对合格的成品输液，按病区分别整齐放置于有病区标记的
密闭容器内，送药数量应记录于送药登记本。
在危害药品的外包装上要有醒目的标记。
2.将密闭容器加封条，配送工人及时将装有成品输液的密闭容器
送至各病区，由病区护士逐一清点核对，无误后，在送药登记本上签名。
半自动血凝仪器操作规程(3篇)
第1篇一、概述半自动血凝仪器是一种用于检测血液凝固功能的重要医疗设备，广泛应用于临床医学、血液病学、心血管病学等领域。
本规程旨在规范半自动血凝仪器的操作流程，确保实验结果的准确性和可靠性。
二、操作前准备1. 仪器准备：开机预热仪器至37℃，约需半小时。
确保仪器稳定运行，各部件完好。
2. 试剂准备：将预温的试剂放置于试剂预温位，预温时间为3分钟。
确保试剂温度与仪器温度一致。
3. 磁珠加入：将磁珠加入测试杯中，确保磁珠均匀分布。
4. 标本准备：采集患者血液标本，确保标本新鲜、无污染。
三、操作步骤1. 主菜单选择：进入主菜单，选择相应的检测项目（如PT、APTT、TT、FIB等）。
2. 加样：- 使用移液器垂直加入血浆100ul（预温3分钟）；- 加入相应的试剂（如PT试剂200ul、APTT试剂100ul、CaCl2试剂100ul 等），确保试剂与血浆充分混合；- 加入FIB试剂100ul，混匀。
3. 检测：仪器自动进行检测，显示检测结果。
4. 打印报告：检测完成后，按确认键打印试验报告。
四、注意事项1. 开机时：测试位为空位，不要放置测试杯，以保证仪器正常自检。
2. 加珠器：不要放置于仪器上或离心机等高磁仪器周围，以免磁珠被磁化，影响测定结果。
3. 加样：正确使用移液器，垂直加入试剂和血浆，避免液体挂壁或撞珠现象。
4. 试剂复溶：FIB试剂及定标血浆用蒸馏水复溶，充分混匀。
5. 试剂保存：建议标本量较小的医院分装使用试剂，分装时保证使用清洁的试剂瓶，并将未使用的试剂在2-8℃保存。
6. 使用原厂试剂：为保证实验结果的准确性和可靠性，请使用原厂试剂。
五、操作后处理1. 关闭仪器：实验完成后，关闭仪器电源。
2. 清理仪器：清理仪器各部件，保持仪器清洁。
3. 记录实验数据：记录实验数据，以便后续分析和查阅。
六、总结本规程为半自动血凝仪器操作的基本规范，具体操作流程可能因仪器型号和厂家而有所不同。
操作者应仔细阅读仪器说明书，掌握操作技巧，确保实验结果的准确性和可靠性。
PVC搅拌器操作规程
PVC搅拌器操作规程一、目的本操作规程旨在确保PVC搅拌器的安全操作，提高生产效率，并确保产品质量达到标准要求。
二、适合范围本操作规程适合于所有使用PVC搅拌器进行生产的工作人员。
三、操作前准备1. 检查搅拌器设备是否完好，无损坏或者异常情况。
2. 检查搅拌器所需原材料是否充足，并按照工艺要求准备好。
3. 确保操作人员已经接受相关培训，了解搅拌器的工作原理和操作流程。
四、操作步骤1. 打开搅拌器的电源开关，并确保电源稳定。
2. 按照工艺要求将所需原材料挨次放入搅拌器中。
3. 关闭搅拌器的进料口，并确保密封良好。
4. 调整搅拌器的转速和时间，根据工艺要求进行设置。
5. 开始搅拌器的工作，观察搅拌过程中的温度、压力和转速等参数，确保在正常范围内。
6. 定期检查搅拌器的工作状态，如发现异常情况，应即将停机检修。
7. 搅拌完成后，关闭搅拌器的电源开关，清理搅拌器内部残留物。
8. 清理完毕后，及时记录搅拌器的工作日志，包括搅拌时间、转速、温度等参数。
五、安全注意事项1. 操作人员必须佩戴防护设备，包括安全帽、防护眼镜、防护手套等。
2. 搅拌器操作过程中，禁止将手或者其他物体伸入搅拌器内部。
3. 搅拌器工作时，应保持周围环境整洁，防止杂物进入搅拌器。
4. 搅拌器设备维护保养应按照像关规定进行，定期进行检查和清洁。
5. 在搅拌器操作过程中，如发现异常情况或者设备故障，应即将停机并报告相关人员。
六、故障处理1. 如发现搅拌器工作异常或者设备故障，应即将停机并报告相关人员。
2. 维修人员应及时进行检修和维护，确保设备正常运行。
七、记录与报告1. 搅拌器的操作人员应及时记录搅拌器的工作日志，包括搅拌时间、转速、温度等参数。
2. 如发生设备故障或者异常情况，应及时向上级主管报告，并填写相关报告表格。
八、培训与考核1. 搅拌器的操作人员应接受相关培训，了解搅拌器的工作原理和操作流程。
2. 定期对操作人员进行考核，确保其掌握相关操作技能和安全知识。
静配中心PIVAS标准操作流程培训(最新)
。 正确性，商量药品使用的合理性，或提出合理意见。
2.2.在一更脱下洁净鞋放入鞋柜内，换上普通工作服。跨出鞋柜，穿 上普通区工作鞋。如一天工作结束，则将穿过的洁净区工作鞋放入指定 存放箱中待洗。
2.3.使用的洁净鞋应每天在指定的水槽内清洗、消毒（中性洗涤剂清 洗后，再用0.15％新洁尔灭浸泡10min）。
二、处方接收和审核操作规程
打开电脑，接收病区外方，在接收处方的同时，合理用药软件系统自 动进行审核工作。
操作知识篇－标准操作流程
PIVAS运行培训
2021-11-1
内容
PIVAS标准操作的重要性 人来自消毒及更衣操作规程 处方接收和审核操作规程 排药和准备操作规程 层流台操作规程 药物配置操作规程 配置审核和管理操作程序 成品分装和分送操作规程 清洁操作规程 其它问题处理
PIVAS标准操作的重要性
七、成品分装和分送操作规程
1.核对药师核对输液成品后，按病区和批次分类。 2.将输液成品装入一次性塑料袋，包装封口，有遮光需求的药品进行 避光处理。 3.工勤人员将已分类的输液成品与成品交接单进行核对数量。 4.按病区装上各病区输液外送箱，封条处理，分别送往各病区。 5.病区护士按照成品交接单当场清点输液成品的数量，数量核对无误 后由护士签字确认，科室和配置中心各执一份已确认的成品交接单，以 备查。 6. 对在临床使用时有特殊注意事项的成品输液，药师应当向护士作书 面说明。 7.在给病人输注前仔细检查过程中发现药液存在问题，留待下来与配 置中心联系处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PIV实验操作规程 1 系统总图
图1 系统布置详图 图2系统布置简图 2 硬件联接 2
图3 YAG 泵浦激光电源正面板
图4 YAG 泵浦激光电源后面板 3
图5 YAG 激光器总体图
图6 YAG 激光器前面板示意图 图7 YAG 激光器后面板接线图 4
图8 同步器正面板 图9 同步器后面板
图10 主机接口 5
图11主机内部联接
图12 CCD相机联接图 3 激光器的使用说明
3.1 YAG激光器按键说明 如图3、4所示，按钮1、2—激光器电源开关； 3—激光频率调节旋钮；4—激光能量调节旋钮；5、6—氙灯的内外触发转换按钮；7—激光能量切换键；8—激光Laser1发射键；9—激光Laser2发射键；10—激光器关机键；11—激光器加水口；12—激光器启动开关； 备注： 1、实验时，一般不使用面板上的激光频率调节键3和激光能量调节键4； 2、激光器由内触发（面板控制）转为外触发（电脑控制）后必须连续敲击Laser1、Laser2各一下，以顺利达到内、外触发的转换效果。 3.2 YAG激光器工作说明 激光器启动时，首先打开开关1，此时面板上的AC POWER指示灯开启；再将开关2拧到开启位置；最后长按Start键，待开关上面的指示灯闪烁3-5下后，激光器才能正常开启。如需关闭激光器，按Stop键即可。在激光和氙灯停止工作后，泵浦激光电源仍要延迟工作10分钟，以保证氙灯的冷却效果。 说明： 1、激光器后面的电源开关1一般在长途运输的情况下才需关闭； 2、氙灯停止工作十分钟以上再关闭激光器，否则影响激光器内氙灯寿命； 3、由于激光器内部有冷却水系统，为了防止冷却水结冰，激光器不能在低于0℃的环境工作； 4、当进行激光调试时，激光能量控制键7应处在Low档，当激光器进行图像采集时，键7应处在High档； 5、确保激光器内的冷却水位高于总水位的3/4，加冷却水时需按住激光器后面的泵源键，以便将内部的气泡放出，否则水位线显示的冷却水位将不是其真实的值； 6、激光器内的冷却水必须是去离子水； 7、当激光器进行长途运输时应将其内部的冷却水放出，具体操作步骤如下：将激光器后面的红色接头（Water Return）拔出，同时顶住红色接头连接位置的外环和主机接头上的内环，按住泵源键即可；具体结构如图4所示。 8、激光发射器的前端面有一个保护按钮，将其按下激光将不会发射出来；如图6所示的安全开关。
3.3 YAG激光器镜头的工作原理 本激光器镜头由镜片1和镜片2组成，如图13所示。激光经过镜片1和2，最终射出的是一条细长的竖线。工作原理如图14、15。片光源如下： 1、柱面镜：焦距：-15mm， -25mm 2、球面镜：焦距：1000mm，500mm
图13 片光源工作原理图 7
图14 镜片1 侧视图 图15 镜片2 俯视图 4 相机使用说明
1、相机后面的连接电缆禁止热插拔，应将相机的电源断掉后再将电缆拔出。在进行相机拆卸时，最好养成先将相机后部的电源接头拔掉再卸光缆的良好习惯；拆装时，红色圆点相对应。 2、不使用相机时，一定要将光圈调至光圈最小位置，即对准数值最大位置，必要时可将此位置进行锁定。调试相机时，如发现视场效果不好，可对光圈进行微调，一旦发现屏幕显示亮粉色，应立即盖上镜头盖。要注意的是，在有强光照射的情况下，尽量将光圈调至最小，即数值最大位置； 3、禁止挤压相机的连接电缆，否则将造成相机内部短路，烧坏CCD芯片； 4、在进行二维速度矢量场测量时，只使用一个相机即可，应该注意的是此时相机的光缆应接在电脑的Camera Link1上，即远离主板的接口上（当主机正向放置时，位于左侧的接口即为：Camera Link 1）；
5 Insight3G软件的使用说明
5.1二维速度矢量场的测量 5.1.1 启动insight3G软件 软件安装： 1.安装Tecplot Focus 2008，拷贝密钥Licence到其安装文件夹下 2.安装Insight 3G 9.0.5,将Insight 3G 9.0.5.2光盘下的Insight 3G文件夹复制到9.0.5文件夹下，替换即可。 3.点击运行Insight 3G，输入密码，OK！
在打开软件前要确保激光器和同步器均已启动。 5.1.2 新建实验文件夹 在进行新实验时，要在硬盘上建立文件储存位置，分别点击Experiment/Run和New run面板建立新文件夹。新建文件夹在工作树中显示为亮黄色，并有R字母标识，如无上述显示，右键单击想设定的工作文件夹，选择Set Experiment as Current项。在此需要注意的是，文件名不能以数字结尾，否则软件报错。具体事项查询Insight3G帮助文件的第五章，文件位置：C：\program files\TSI\manuals\insight3G.pdf
5.1.3 硬件配置设置 点击Tools | Hardware Setup... （1）Frame Grabber下选择64-bit Frame Grabber； （2）Camera下选择630057 powerview 2M plus型相机，此型号在相机的背面有标识（就是对应的我们所用的相机型号）； （3）Connection下选择：X64-1-serial-0 （4）Application下选择：PIV Mono （5）Synchronizer下选择：610035同步器（使用的型号） （6）Laser下选择YAG new wave （7）Connection下选择COM1 设置完毕后点击OK。
备注：以上设置完成后需重启软件，值得注意的是，重启软件后需重新设置存储文件夹，具体步骤如前所述。
5.1.4 激光及同步器设置 点击Tools |Component Setup... 由于系统硬件的限制，Laser1的最大发射频率为15，为了保护硬件系统，在实际应用中，应留有一定的余量。为此我们通常把Laser setup下的激光最大发射频率设为14.5，其他设置不需改动；当改动激光发射频率时，改动后的频率一定为上一次发射频率的1/n。 * Tools |Capture Perspective Cal. Images——做三维实验时才选用。
5.1.5 二维实验的标定 注意：在熟悉了步骤6后，才能进行实验标定。 （1） 使相机对准待测速度场平面且与激光器垂直，调整前保证CCD与相机镜头平行（调整弧形转头）； （2） 在所测平面上放一把尺子，使激光正好掠过尺子正对相机的表面（或或者用靶盘标定，靶盘单元格距离为10mm，使激光刚好掠过靶盘，靶盘的楞阶都能刚好反射光），关闭激光，转换为外部触发，同时再次点击Laser1，Laser2各一次，注意能量转换为High； （3） 软件选择Capture面板，并根据步骤6所述，将其设置在调试状态，Laser 都设为Off（Application—PIV，Exposure—Free，Capture—Continuous），在保证相机光圈最小的情况下点击Capture，此时电脑屏幕上将显示被测视场及标定的尺子； （4） 如果图像很暗，可微微调大光圈，直至画面清晰，接下来调节相机焦距，使画面上尺子的刻度最清晰（或靶盘最清晰）；点击Stop得到一张流场图片。 （5） 选择Processing面板，选择Application—PIV；Spatial Calibration—Create New…新建一个Calibration，双击，在弹出的对话框中点击Setup，弹出2DSpatial Calibration对话框。在此对话框的Camera选项可以任选两个相机中的一个L/R，然后点击Measured按键，此时在所示图像上画出一竖直线，并使其在尺子上的刻度为整数，点击Measure，在显示出像素值后填入刻度尺的实际尺寸，点击OK，具体显示见图16。此时完成标定。
图16标定面板 图17 Capture面板 5.1.6 Capture面板下的设置 点击控制面板上左下角的选项，展开面板如图17所示 （1） Application下有PLIF和PIV两个选项，此时选择PIV； （2） Exposure下有Free和Synchronized两个选项，在对相机进行对焦及标定等调试工作时选择Free项；相机对实验模型采集图像时选择Synchronized项，表示相机与激光机进行同步测量。 （3） Capture下有single、continuous、sequence三个选项，single为单张图片采集设置，一般情况下不使用；continuous为连续采集选项，但不进行图像的储存，一般在相机调试及标定时选择；sequence为多张序列采集，在实验数据采集时选择此项，选择此项时，点击旁边的文件夹标识，在出现的对话框中设置采集图片的张数（一对图片为一张），还可以设置图片开始的序列号等信息。采集的图片数不是很大的情况下，可先存在内存里，对图像进行筛选满意后，点击Save RMA Image，图像就会转存到所设定的硬盘文件夹中。 （4） Capture Timing Setup设置（帮助文件中的第六章有详细说明）
图18 A、PIV Frame Mode为图像的采集模式，由于进行速度矢量场的测量，此处必须选择Straddle，即跨帧模式，即相机采集图像时需要曝光两次；与其相对的选择为Single—单帧模式选项；A、B两帧的跨帧时间：200ns（由系统硬件决定
