DAS、NAS、SAN的区别
存储结构(DAS、SAN、NAS)
DAS、SAN和NAS三种存储方式存储的分类，根据服务器类型分为：封闭系统的存储和开放系统的存储，封闭系统主要指大型机，开放系统指基于Windows、UNIX、Linux等操作系统的服务器；开放系统的存储分为：内置存储和外挂存储；外挂存储根据连接的方式分为：直连式存储（Direct-Attached Storage，简称DAS）和网络化存储（Fabric-Attached Storage，简称FAS）；网络化存储根据传输协议又分为：网络接入存储（Network-Attached Storage，简称NAS）和存储区域网络（Storage Area Network，简称SAN）。
大致如图所示：DAS（直连式存储）存储DAS存储在我们生活中是非常常见的，尤其是在中小企业应用中，DAS是最主要的应用模式，存储系统被直连到应用的服务器中，在中小企业中，许多的数据应用是必须安装在直连的DAS存储器上。
DAS存储更多的依赖服务器主机操作系统进行数据的IO读写和存储维护管理，数据备份和恢复要求占用服务器主机资源（包括CPU、系统IO等），数据流需要回流主机再到服务器连接着的磁带机（库），数据备份通常占用服务器主机资源20-30%，因此许多企业用户的日常数据备份常常在深夜或业务系统不繁忙时进行，以免影响正常业务系统的运行。
直连式存储的数据量越大，备份和恢复的时间就越长，对服务器硬件的依赖性和影响就越大。
直连式存储与服务器主机之间的连接通道通常采用SCSI连接，随着服务器CPU的处理能力越来越强，存储硬盘空间越来越大，阵列的硬盘数量越来越多，SCSI通道将会成为IO 瓶颈；服务器主机SCSI ID资源有限，能够建立的SCSI通道连接有限。
无论直连式存储还是服务器主机的扩展，从一台服务器扩展为多台服务器组成的群集(Cluster)，或存储阵列容量的扩展，都会造成业务系统的停机，从而给企业带来经济损失，对于银行、电信、传媒等行业7×24小时服务的关键业务系统，这是不可接受的。
存储基础知识DAS、SAN、NAS详解
目前磁盘存储市场上，存储分类（如下表一）根据服务器类型分为：封闭系统的存储和开放系统的存储，封闭系统主要指大型机，AS400等服务器，开放系统指基于包括Windows、UNIX、Linux等操作系统的服务器；开放系统的存储分为：内置存储和外挂存储；开放系统的外挂存储根据连接的方式分为：直连式存储（Direct-Attached Storage，简称DAS）和网络化存储（F abric-Attached Storage，简称FAS）；开放系统的网络化存储根据传输协议又分为：网络接入存储（Network-Attached Storage，简称NAS）和存储区域网络（Storage Area Netw ork，简称SAN）。
由于目前绝大部分用户采用的是开放系统，其外挂存储占有目前磁盘存储市场的70%以上，因此本文主要针对开放系统的外挂存储进行论述说明。
表一：存储入门：图文阐释DAS、NAS、SAN（图一）今天的存储解决方案主要为：直连式存储（DAS）、存储区域网络（SAN）、网络接入存储（NAS）。
如下表二：存储入门：图文阐释DAS、NAS、SAN（图二）开放系统的直连式存储（Direct-Attached Storage，简称DAS）已经有近四十年的使用历史，随着用户数据的不断增长，尤其是数百GB以上时，其在备份、恢复、扩展、灾备等方面的问题变得日益困扰系统管理员。
主要问题和不足为：直连式存储依赖服务器主机操作系统进行数据的IO读写和存储维护管理，数据备份和恢复要求占用服务器主机资源（包括CPU、系统IO等），数据流需要回流主机再到服务器连接着的磁带机（库），数据备份通常占用服务器主机资源20-30%，因此许多企业用户的日常数据备份常常在深夜或业务系统不繁忙时进行，以免影响正常业务系统的运行。
直连式存储的数据量越大，备份和恢复的时间就越长，对服务器硬件的依赖性和影响就越大。
直连式存储与服务器主机之间的连接通道通常采用SCSI连接，带宽为10MB/s、20MB/s、40MB/s、80MB/s等，随着服务器CPU的处理能力越来越强，存储硬盘空间越来越大，阵列的硬盘数量越来越多，SCSI通道将会成为IO瓶颈；服务器主机SCSI ID资源有限，能够建立的SCSI通道连接有限。
存储基础知识DAS、SAN、NAS详解说明
存储基础知识DAS、SAN、NAS详解说明目前磁盘存储市场上，存储分类（如下表一）根据服务器类型分为：封闭系统的存储和开放系统的存储，封闭系统主要指大型机，AS400等服务器，开放系统指基于包括Windows、UNIX、Linux等操作系统的服务器；开放系统的存储分为：内置存储和外挂存储；开放系统的外挂存储根据连接的方式分为：直连式存储（Direct-Attached Storage，简称DAS）和网络化存储（F abric-Attached Storage，简称FAS）；开放系统的网络化存储根据传输协议又分为：网络接入存储（Network-Attached Storage，简称NAS）和存储区域网络（Storage Area Netw ork，简称SAN）。
由于目前绝大部分用户采用的是开放系统，其外挂存储占有目前磁盘存储市场的70%以上，因此本文主要针对开放系统的外挂存储进行论述说明。
表一：存储入门：图文阐释DAS、NAS、SAN（图一）今天的存储解决方案主要为：直连式存储（DAS）、存储区域网络（SAN）、网络接入存储（NAS）。
如下表二：存储入门：图文阐释DAS、NAS、SAN（图二）开放系统的直连式存储（Direct-Attached Storage，简称DAS）已经有近四十年的使用历史，随着用户数据的不断增长，尤其是数百GB以上时，其在备份、恢复、扩展、灾备等方面的问题变得日益困扰系统管理员。
主要问题和不足为：直连式存储依赖服务器主机操作系统进行数据的IO读写和存储维护管理，数据备份和恢复要求占用服务器主机资源（包括CPU、系统IO等），数据流需要回流主机再到服务器连接着的磁带机（库），数据备份通常占用服务器主机资源20-30%，因此许多企业用户的日常数据备份常常在深夜或业务系统不繁忙时进行，以免影响正常业务系统的运行。
直连式存储的数据量越大，备份和恢复的时间就越长，对服务器硬件的依赖性和影响就越大。
DAS NAS SAN概念及比较
【IT168 专稿】DAS是Direct Attached Storage的缩写，即“直接连接存储”，是指将外置存储设备通过连接电缆，直接连接到一台计算机上。
采用直接外挂存储方案的服务器结构如同PC机架构，外部数据存储设备采用SCSI技术，或者FC(Fibre Channel)技术，直接挂接在内部总线上的方式，数据存储是整个服务器结构的一部分，在这种情况下往往是数据和操作系统都未分离。
DAS这种直连方式，能够解决单台服务器的存储空间扩展、高性能传输需求，并且单台外置存储系统的容量，已经从不到1TB，发展到了2TB，随着大容量硬盘的推出，单台外置存储系统容量还会上升。
此外，DAS还可以构成基于磁盘阵列的双机高可用系统，满足数据存储对高可用的要求。
从趋势上看，DAS仍然会作为一种存储模式，继续得到应用。
1、DAS 存储方案DAS 存储方案（点击看大图）开放系统的直连式存储（DAS）已经有近四十年的使用历史，随着用户数据的不断增长，尤其是数百GB以上时，其在备份、恢复、扩展、灾备等方面的问题变得日益困扰系统管理员。
直连式存储依赖服务器主机操作系统进行数据的IO读写和存储维护管理，数据备份和恢复要求占用服务器主机资源（包括CPU、系统IO等），数据流需要回流主机再到服务器连接着的磁带机（库），数据备份通常占用服务器主机资源20-30%，因此许多企业用户的日常数据备份常常在深夜或业务系统不繁忙时进行，以免影响正常业务系统的运行。
直连式存储的数据量越大，备份和恢复的时间就越长，对服务器硬件的依赖性和影响就越大。
【IT168 专稿】NAS是英文Network Attached Storage的缩写，通常翻译为网络附加存储。
NAS设备近两年开始流行，可靠稳定的性能、特别优化的文件管理系统和低廉的价格使NAS市场得到了一定的增长。
NAS作为一个网络附加存储设备，采用了信息技术中的流行技术-嵌入式技术。
嵌入式技术的采用，使得NAS具有无人值守、高度职能、性能稳定、功能专一的特点。
DAS、NAS和SAN概念与应用的简单比较.
NAS:网络附加存储
NAS和SAN的出现响应了三种重要的发展趋势：网络正成为主要的信息处理模 式;需要存储的数据大量增加；数据作为取得竞争优势的战略性资产其重要性在增 加。NAS（Network Attached Storage—网络附加存储即将存储设备通过标准的网络拓 扑结构（例如以太网，连接到一群计算机上。NAS是部件级的存储方法，它的重点在 于帮助工作组和部门级机构解决迅速增加存储容量的需求。需要共享大型CAD文
Server或某些数据库使用的 原始分区”上时；
3包括许多数据库应用和应用服务器在内的应用，它们需要直接连接到存储器上 群件应用和一些邮件服务也包括在内。
当服务器在地理上比较分散，很难通过远程连接进行互连时，直接连接存储是比 较好的解决方案，甚至可能是唯一的解决方案。利用直接连接存储的另一个原因也 可能是企业决定继续保留已有的传输速率并不很高的网络系统。
DAS:直接附加存储
DAS（Direct Attached Storage-直接附加存储是指将存储设备通过SCSI接口或 光纤通道直接连接到一台计算机上。DAS的适用环境为：
1服务器在地理分布上很分散，通过SAN或NAS在它们之间进行互连非常困难 时（商店或银行的分支便是一个典型的例子；
2存储系统必须被直接连接到应用服务器（如Microsoft Cluster
档的工程小组就是典型的例子。
【VIP专享】FC-SAN,IP-SAN,NAS,DAS的区别

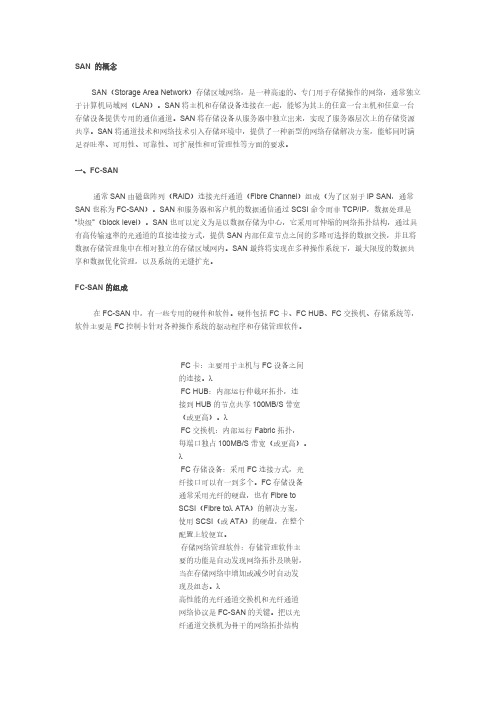

SAN 的概念SAN（Storage Area Network）存储区域网络，是一种高速的、专门用于存储操作的网络，通常独立于计算机局域网（LAN）。
SAN将主机和存储设备连接在一起，能够为其上的任意一台主机和任意一台存储设备提供专用的通信通道。
SAN将存储设备从服务器中独立出来，实现了服务器层次上的存储资源共享。
SAN将通道技术和网络技术引入存储环境中，提供了一种新型的网络存储解决方案，能够同时满足吞吐率、可用性、可靠性、可扩展性和可管理性等方面的要求。
一、FC-SAN通常SAN由磁盘阵列（RAID）连接光纤通道（Fibre Channel）组成（为了区别于IP SAN，通常SAN也称为FC-SAN）。
SAN和服务器和客户机的数据通信通过SCSI命令而非TCP/IP，数据处理是“块级”（block level）。
SAN也可以定义为是以数据存储为中心，它采用可伸缩的网络拓扑结构，通过具有高传输速率的光通道的直接连接方式，提供SAN内部任意节点之间的多路可选择的数据交换，并且将数据存储管理集中在相对独立的存储区域网内。
SAN最终将实现在多种操作系统下，最大限度的数据共享和数据优化管理，以及系统的无缝扩充。
FC-SAN的组成在FC-SAN中，有一些专用的硬件和软件。
硬件包括FC卡、FC HUB、FC交换机、存储系统等，软件主要是FC控制卡针对各种操作系统的驱动程序和存储管理软件。
FC卡：主要用于主机与FC设备之间的连接。
λFC HUB：内部运行仲裁环拓扑，连接到HUB的节点共享100MB/S带宽（或更高）。
λFC交换机：内部运行Fabric拓扑，每端口独占100MB/S带宽（或更高）。
λFC存储设备：采用FC连接方式，光纤接口可以有一到多个。
FC存储设备通常采用光纤的硬盘，也有Fibre toSCSI（Fibre toλ ATA）的解决方案，使用SCSI（或ATA）的硬盘，在整个配置上较便宜。
存储网络管理软件：存储管理软件主要的功能是自动发现网络拓扑及映射，当在存储网络中增加或减少时自动发现及组态。
DAS_NAS和SAN存储方案的比较
２００６年第７期82目前存储应用的体系结构主要有ＤＡＳ、ＮＡＳ和ＳＡＮ三种模式。
三种模式从体系架构的逻辑上看，有明显的区别。
一般的存储系统具有以下几方面的要求：性能、安全性、扩展性、易用性、整体拥有成本、服务等等。
由于存储系统构建并不是一蹴而就的事情，会经历从单机迈向网络化存储的过程，因此就存在ＤＡＳ、ＮＡＳ和ＳＡＮ三种存储方案的选择问题。
１ ＤＡＳ、ＮＡＳ和ＳＡＮ三种存储方案对于数据规模不大，存储需求也很简单，只是要把相关数据存放在某一地方即可。
而存放数据的最终目的不但是为了能够安全保存，还必须保证数据可以随时被调用。
２ ＤＡＳ、ＮＡＳ和ＳＡＮ存储方案的比较（１）ＤＡＳ与ＮＡＳ存储方案的比较ＤＡＳ（图１）是大型服务器采用的主要存储方式，从提高存储利用率的角度来看，实现网络化的ＤＡＳ势在必行，因此导致了ＳＡＮ（图３）的出现。
与ＤＡＳ相应的另外一种存储方式就是ＮＡＳ（图２），ＮＡＳ在多用户网络环境中发挥着越来越重要的作用。
ＤＡＳ与ＮＡＳ的比较见右表。
（２）ＮＡＳ与ＳＡＮ存储方案的比较ＮＡＳ与ＳＡＮ都是在ＤＡＳ的基础上发展起来的，是新型数据存储模式中的两个主要发展方向。
当要求给许多文件提供共享的接入时，ＮＡＳ一般来说是可选的方法。
现在ＮＡＳ设备在满足此种要求上有极大的功效。
因为ＮＡＳ系统是建立在现有的ＬＡＮ和文件系统协议之上的。
同ＳＡＮ相比，ＮＡＳ技术是相对成熟的。
尽管有一些ＳＡＮ文件共享解决方案存在，它们一般是针对特定的要求，多个服务器要求高速的接入通过私有的轻量级的协议来实现共享数据。
ＮＡＳ是在ＲＡＩＤ的基础上增加了存储操作系统，而ＳＡＮ是独立出一个数据存储网络，网络内部的数据传输率很快，但操作系统仍停留在服务器ＤＡＳ、ＮＡＳ和ＳＡＮ存储方案的比较［文／温州市广播电视总台 蔡 勇］台站应用２００６年第７期83端，用户不是在直接访问ＳＡＮ的网络，因此这就造成ＳＡＮ在异构环境下不能实现文件共享。
ＳＡＮ是只能独享的数据存储池，ＮＡＳ是共享与独享兼顾的数据存储池。
NAS、SAN、DAS三种存储结构介绍
陕西龙朔通信技术有限公司
NAS ≠
SAN
陕西龙朔通信技术有限公司
NAS：每个应用服务器通过网络共享 协议使用同一个文件管理系统
用户通过TCP/IP协议访问数据、采用业界标准文件共享协议如： NFS、HTTP、CIFS实现共享。
SAN：文件管理系统还是分别在每个 应用服务器上
永安保险NAS存储扩容采购项目心得
傅 乐 巧
售前技术支持部
陕西龙朔通信技术有限公司
陕西龙朔通信技术有限公司
存 储 分 类
内置存 储 DAS 封闭系统 的存储 开放系统 的存储龙朔通信技术有限公司
通过专用光纤通道交换机访问数据，采用SCSI、FC-AL接口
陕西龙朔通信技术有限公司
！
完
陕西龙朔通信技术有限公司
部署简单
成本低
缺点：1、数据备份和恢复要求占用服务器主机资源 2、SCSI通道带来大量数据输入输出的限制 3、扩容造成业务系统的停机
陕西龙朔通信技术有限公司
统一性：形散神不散，在逻辑上完全一体的。 实现数据集中管理，因为他们才是企业真的命脉。 容易扩充，即收缩性很强。 具有容错功能，整个网络无单点故障。
DAS、NAS、SAN存储系统完全分析
[常用资料] DAS、NAS、SAN存储系统完全分析目前磁盘存储市场上，存储分类(如下表一)根据服务器类型分为:封闭系统的存储和开放系统的存储，封闭系统主要指大型机，AS400等服务器，开放系统指基于包括Windows、UNIX、Linux 等操作系统的服务器;开放系统的存储分为:内置存储和外挂存储;开放系统的外挂存储根据连接的方式分为:直连式存储(Direct-Attached Storage，简称DAS)和网络化存储(Fabric-Attac hed Storage，简称FAS);开放系统的网络化存储根据传输协议又分为:网络接入存储(Network-Attached Storage，简称NAS)和存储区域网络(Storage Area Network，简称SAN)。
由于目前绝大部分用户采用的是开放系统，其外挂存储占有目前磁盘存储市场的70%以上，因此本文主要针对开放系统的外挂存储进行论述说明。
表一今天的存储解决方案主要为:直连式存储(DAS)、存储区域网络(SAN)、网络接入存储(NAS)。
如下表二:表二开放系统的直连式存储(Direct-Attached Storage，简称DAS)已经有近四十年的使用历史，随着用户数据的不断增长，尤其是数百GB以上时，其在备份、恢复、扩展、灾备等方面的问题变得日益困扰系统管理员。
直连式存储依赖服务器主机操作系统进行数据的IO读写和存储维护管理，数据备份和恢复要求占用服务器主机资源(包括CPU、系统IO等)，数据流需要回流主机再到服务器连接着的磁带机(库)，数据备份通常占用服务器主机资源20-30%，因此许多企业用户的日常数据备份常常在深夜或业务系统不繁忙时进行，以免影响正常业务系统的运行。
直连式存储的数据量越大，备份和恢复的时间就越长，对服务器硬件的依赖性和影响就越大。
直连式存储与服务器主机之间的连接通道通常采用SCSI连接，带宽为10MB/s、20MB/s、40MB/s、80MB/s等，随着服务器CPU的处理能力越来越强，存储硬盘空间越来越大，阵列的硬盘数量越来越多，SCSI通道将会成为IO瓶颈;服务器主机SCSI ID资源有限，能够建立的SCS I通道连接有限。
SAN,NAS,DAS及其架构之间区别(2)
SAN,NAS,DAS及其架构之间区别(2)SAN的另一个长处是传送数据块到企业级数据密集型应用的能力。
在数据传送过程中，SAN在通信结点（尤其是服务器）上的处理费用开销更少，因为数据在传送时被分成更小的数据块。
因此，光纤通道SAN在传送大数据块时非常有效，这使得光纤通道协议非常适用于存储密集型环境。
今天，SAN已经渐渐与NAS环境相结合，以提供用于NAS设备的高性能海量存储。
事实上，许多SAN目前都用于NAS设备的后台，满足存储扩展性和备份的需要。
SAN带来的好处SAN的一个好处是极大地提高了企业数据备份和恢复操作的可靠性和可扩展性。
基于SAN的操作能显着减少备份和恢复的时间，同时减少企业网络上的信息流量。
通过将SAN拓展到城域网基础设施上，SAN还可以与远程设备无缝地连接，从而提高容灾的能力。
SAN部署城域网基础设施以增加SAN设备间的距离，可达到150公里，而且几乎不会降低性能。
企业可以利用这一点，通过部署关键任务应用和用于关键应用服务器的远程数据复制来提高容灾能力。
备份和恢复设备是实现远程管理的需要。
另外，基于交易的数据库应用从SAN部署中获益颇多。
其无缝增加存储的能力可以减少数据备份的时间。
SAN存在的问题近两年来，SAN这一概念已经渐入人心。
SAN可以取代基于服务器的存储模式，性能更加优越。
然而，时至今日，互操作性仍是实施过程中存在的主要问题。
SAN 本身缺乏标准，尤其是在管理上更是如此。
虽然光纤通道（Fibre Channel）技术标准的确存在，但各家厂商却有不同的解释，于是，互操作性问题就像沙尘暴一样迎面扑来，让人猝不及防。
一些SAN厂商通过SNIA等组织来制定标准。
还有一些厂商则着手大力投资兴建互操作性实验室，在推出SAN之前进行测试。
另一种途径便是外包SAN。
尽管SAN厂商在解决互操作性问题上已经取得了进步，不过，专家仍建议用户采用外包方式，不要自己建设SAN。
NAS的关键特性NAS解决方案通常配置为作为文件服务的设备，由工作站或服务器通过网络协议（如TCP/IP）和应用程序（如网络文件系统NFS或者通用Internet文件系统CIFS）来进行文件访问。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DAS、NAS和SAN的区别
有关存储的资料中，经常会遇到DAS、NAS和SAN这三个词，却没有详细的解释。
DAS即直接连接存储（Direct Attached Storage），NAS即网络接入存储（Network Attached Storage），SAN即存储区域网络（Storage Area Network）。
图1
DAS是指将外置存储通设备通过SCSI或FC接口直接连接到应用服务器上，存储设备是整个服务器结构的一部分。
在这种情况下，数据和操作系统往往都未分离。
SAN是通过光纤交换机连接存储阵列和服务器，建立专用数据存储的存储私网。
NAS采用网络技术（TCP/IP、ATM、FDDI），通过网络交换机连接存储系统和服务器主机来建立存储私网。
其主要特征是把存储设备、网络接口和以太网技术集成在一起，直接通过以太网网络存取数据。
也就是把存储功能从通用文件服务器中分离出来。
三种模式中，DAS模式最简单，就是直接把存储设备连接到服务，而这种模式最大的问题是：每个应用服务器都要有独立的存储设备，这样增加了数据处理的复杂度，随着服务器的增加，网络系统效率也急剧下降。
为了解决上述问题，提出了NAS和SAN两种模式。
NAS：通过TCP/IP协议访问数据，采用业界标准文件共享协议，如果NFS、HTTP、CIFS实现共享。
文件服务器上的存储，不可格式化。
SNA：通过专用光纤交换机访问数据，采用SCSI、FC-AL接口。
可以格式化分区。
NAS和SAN最本质的区别就是文件管理系统在哪里。
如图1所示，SAN结构中，文件
管理系统（FS）分别在每一个应用服务器上面，而NAS则是每个应用服务器通过网络共享协议，使用同一个文件管理系统。
即NAS和SAN存储系统的区别就是NAS有自已的文件管理系统。
