高吸油树脂的性能及应用
吸油树脂的合成研究
井石化科研所 以甲基丙烯酸烷基酯或烷基苯乙烯 为 基本单体 ， 交联反应制得吸油聚合物。９ ０ 日 １９ 年 本触 媒化学工业公司开发出一种选择性吸油树脂 ，其 吸
收 卤化 烃 类 的倍 数 （ 量） 为 ２ 重 约 ５倍 。 国 内对 吸 油树 脂 的研 究 起 步较 晚 ，少数 高 校 和 研 究 所 开 展 了该 项 研 究工 作 ，浙 江大 学 对 吸油 树 脂 进 行 了较 系统 的研
树 脂 那样 饱 和 吸油 倍 数 （ 饱 和 吸油 量 时所 吸 收 的 达到
究， 但尚无工业化 的报道 。 根据单体种类的不同， 吸油
树 脂 基 本 可 分 为 两 大 类 ： 是 丙 烯 酸 酯 类 树 脂 ， 烯 一 丙
油量 与树脂原重量之 比） 达数百倍或数千倍 ， 吸收倍 率要少得多 。 一般只能达到几十倍 。 高吸油树脂利用
通过采用分散聚合法 ，合成 了甲基丙烯酸高碳链脂 肪醇共聚树脂 ， 树脂收率可达 ９ ５％。对树脂的性能 、 合成条件进行 了研究 。
１ 实验 部 分
空间位阻较小 ， 贮油能力也越强 ， 其吸油保 油能力较 高； 之， 反 树脂侧基 上酯类 基团亲油能力越 差 ， 分子
的 网状 结 构 越 小 ， 动 力 就 小 ， 油 空 间较 小 ， 脂 推 贮 树
近年来 ， 油船 、 油罐泄漏事故所引起 的大量含油 废水造成的环境污染倍受人们关注 。有效 的油 品回
剂完全溶解后 ，加入溶有部分引发剂的单体及交联
剂 。 ８ ℃下反应 ２ ， 在 ０ 补加余下的引发剂， ｈ 继续反应
至终 止 。反 应 产 物 以 ３０ 目的滤 网过 滤后 ， ６ ０ 用 ０℃ 温 水 洗涤 ３次 ， 温干 燥 后备 用 。 低 ２ 结 果与 讨 论
高吸水性树脂的制备及交联剂对树脂吸水性能的影响
・研究报告・高吸水性树脂的制备及交联剂对树脂吸水性能的影响Ξ蒋笃孝1) 宗龄瑛2) 罗新祥1)(1)暨南大学化学系 广州510632, 2)广州师院化学系 广州 510400)[摘 要] 用反相悬浮聚合和滴加单体的方法制备以聚乙二醇双丙烯酸酯交联的聚丙烯酸钠高吸水性树脂。
详细探讨了温度、引发剂和单体浓度、油水比等最佳反应条件。
交联剂链长对树脂吸水率及吸水速率影响较大。
当聚乙二醇分子量为600时,树脂的吸水率最大,吸去离子水达1150g/g,吸生理盐水(019NaCl)125g/g,吸水速率较为理想。
[关键词] 高吸水性树脂;聚乙二醇双丙烯酸酯交联剂链长的影响;反相悬浮聚合Preparation of High Water-Absorbent and Study of the Influenceof Crosslinking Agent on Water-Absorbency 3Jiang Duxiao,33Song Lingying and 3Luo Xinxiang(3Depart1of Chem1Jinan U niversity,Guangzhou510632, 33Depart.of Chem.Guangzhou Teachers College,Guangzhou510400) Abstract:The water-absorbent(polyacrylate crosslinking with polyethyleneglycol diacrylate)was synthesized by inverse sus2 pension polymerization process and slow dripping addition of monomers to dispersing medium.The influence of such factors as tem2 perature,initiator concentration,monomer concentration,and volume ratio of oil phase to water phase on the absorbency of water -absorbent has been discussed in detail.The chain length of the crosslinking agent had a great effect on the absorbency and absorp2 tion rate of water-absorbent.As the molecular weight of polyethyleneglycol was600,the water-absorbent possessed maximum water-absorbency,absorbing1150times distilled water and125times saline solution(0.9%NaCl).K ey w ords:high wate-rabsorbent;polyethyleneglycol diacrylate;influence of the chain length of crosslinking agent;inverse suspension polymerization1 前 言反相悬浮聚合法是制备高吸水性树脂较先进的方法,具有制备工艺简单,树脂的物理形态和吸水性能较好等优点。
利用微波处理与淀粉变性技术合成高吸油树脂的研究
２ ０ 年第 ５期 ０８
利用微波处理与淀粉变性技术合成高吸油树脂的研究
韩 立 宏
（ 宁夏师范学院化学 与化学工程学院， 宁夏 固原 ７ ６０ ） ５０ ０
摘要： 从降低合成成本和寻求可再生原料角度出发 ， 以玉米 淀粉为基材 ， 甲基丙 烯酸丁酯 为接枝单体 ， 过氧
化苯甲酰为 引发剂 ， Ⅳ’ Ⅳ， 一亚 甲基双丙烯 酰胺 为交联剂 ， 过微 波处理和淀粉变性技术合成 性能较好的高吸油 通
油 后 的树 脂进行 加 压 或加 热 ， 加 压或 加 热后 的质 将 量 与加压 或加 热前树脂 的质 量之 比作 为保油率 。本
场淀粉 厂 ） 甲基 丙 烯 酸 丁 酯 ， 析 纯 （ ； 分 天津 市 大茂
化学试 剂 厂 ） Ｂ Ｏ， 析 纯 （ 阳市 新 西 试 剂 厂 ） ；Ｐ 分 沈 ；
随着经济 的迅 速 发展ຫໍສະໝຸດ 和 社会 的不 断 进步 ， 合成
高吸油树 脂对 吸油性 能和合 成原 料 的可 持续性 利用
１ ２ 试 验 方 法 ．
１２ １ 合 成工艺 ．．
称 取一 定 量 的 干燥 淀 粉放 人研
方面要求越来越高 － 。目前国内外合成性能较好 ２ Ｊ
的高 吸油树脂 ， 几乎 全 部 以石 油 副 产 品为 唯 一合 成
树脂。包括具体研究淀粉与单体质量比 、 引发剂用量 、 交联剂用量及微 波条件对树脂形 态、 吸油性能 和接枝率 的 影 响。所合成 的树脂可吸收 自重 １ 倍 以上 的甲苯 。 ３
关键词 ： 微波 ； 淀粉变性 ； 高吸油树脂 ； 合成
中 图分 类号 ： Ｓ ３ ． Ｔ２６９ 文献 标 志码 ： Ａ 文章 编 号 ：０ ２—１０ （０ ８ ０ ０５ ０ １０ ３２ ２０ ）５— ２ ２— ４
阳离子吸墨涂层树脂
阳离子吸墨涂层树脂
阳离子吸墨涂层树脂是一种高分子材料，它具有良好的吸墨性能。
这种树脂可以广泛应用于印刷、油墨、涂料等领域，是一种非常重要的材料之一。
阳离子吸墨涂层树脂的主要特点是具有良好的吸墨性能，能够迅速吸收油墨，不会在印刷过程中出现晕染和印刷不良的情况。
此外，该树脂还具有优异的耐水性和耐光性，可以在长期使用中保持良好的印刷效果。
该树脂的制备方法较为简单，可以通过一系列化学反应得到。
其应用场合广泛，特别是在高档印刷品的制作中应用较为广泛。
由于其卓越的性能表现，所以也受到广大用户的高度认可。
总之，阳离子吸墨涂层树脂是一种重要的高分子材料，具有良好的吸墨性能和优异的耐水性和耐光性。
在印刷、油墨、涂料等领域应用广泛，是一种非常重要的材料之一。
共聚物高吸水树脂凝胶堵水剂的合成和性能评价
A
B
C
D
E
实验号
1
2
3
4
5
6
7
1
1
1
1
1
1
1
1
2
1
1
1
2
2
2
2
3
1
2
2
1
1
2
2
4
1
2
2
2
2
1
1
5
2
1
2
1
2
1
2
6
2
1பைடு நூலகம்
2
2
1
2
1
7
2
2
1
1
2
2
1
8
2
2
1
2
1
1
2
k1
361
345
353
350
356
354
352
k2
344
360
352
355
349
351
353
R
17
15
1
5
7
3
1
E AA∶ AM ∶ MBA / 质量比
保持较好的吸水能力，且凝胶强度好，说明该产品有 在模拟地层原油生成的条件下，考察凝胶对油水的选
较好的抗温性能。
择性封堵实验，结果见表 5。
表 5 堵剂的选择性封堵效果
Table 5 The results of the selective water shut off property of the plugging agent
（ 2） 该高吸水树脂有高的吸水能力，在常压下吸 盐水率可以达到 140 g / g，且具有较强的耐盐抗温性 能。
水性吸塑油树脂

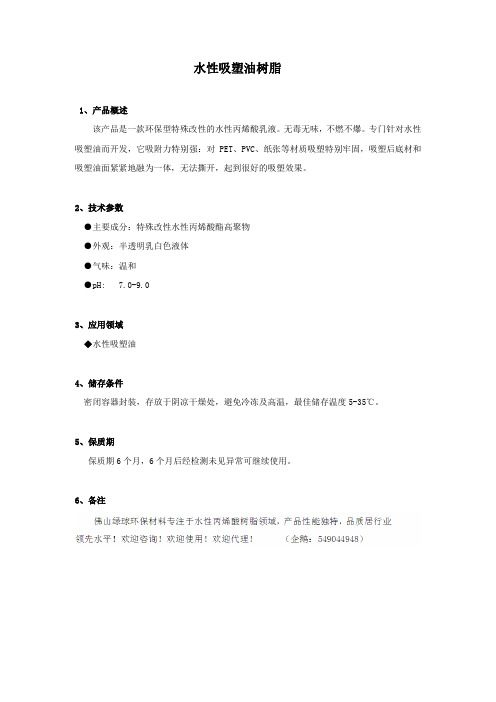

水性吸塑油树脂
1、产品概述
该产品是一款环保型特殊改性的水性丙烯酸乳液。
无毒无味，不燃不爆。
专门针对水性吸塑油而开发，它吸附力特别强：对PET、PVC、纸张等材质吸塑特别牢固，吸塑后底材和吸塑油面紧紧地融为一体，无法撕开，起到很好的吸塑效果。
2、技术参数
●主要成分：特殊改性水性丙烯酸酯高聚物
●外观：半透明乳白色液体
●气味：温和
●pH: 7.0-9.0
3、应用领域
◆水性吸塑油
4、储存条件
密闭容器封装，存放于阴凉干燥处，避免冷冻及高温，最佳储存温度5-35℃。
5、保质期
保质期6个月，6个月后经检测未见异常可继续使用。
6、备注。
分散剂对高效吸油树脂性能的影响
关 键词
高 吸油性吸油树脂
Ｔ３； Ｅ ９
悬浮聚合
文献标志码
分散剂
Ａ
中 图法分类号
近年 来 ， 国 大 多数 油 田 已进 入 中、 我 高含 水 期 。 油 田采 出水水 量 的 日益 增加 ， 的含油废 水净 化材 有效 料 的研究开 发势 在 必行 ＿ 。高效 吸 油树 脂是 一 种 自 ｌ Ｊ 溶胀 型 的吸油 材料 ， 构特点是分 子链 之 间形 成一 其结 种三维 的交联 网络 ， 料 内部具 有 一 定 的微 孔 结构 。 材 高效 吸油树脂 是 由亲 油性 单体 作 为基 本单 体 的低 交 联度 聚合物构 成 的 ， 内部有 一 定 的孔 隙 ， 用 聚合 物 利 内部 的亲油基 与油 分子 的相互 作 用力 作 为推 动力 而
洗 涤处 理 后放入 真 空 干燥 箱 干 燥 ， 到 乳 黄 色 高效 得 吸油树 脂颗 粒 。
１ ３ 高效 吸油树 脂 吸油性 能 的分析 测试 ．
１ ３ １ 吸 油 倍 率 ． ．
酯为单 体 ， Ａ为交联剂 ， 以不 同分 散剂及 用 量 的 ＭＢ 在 条件下 反应 ， 成 了高效 吸油树 脂 ， 对 其 在油 品 合 ｊ并 中进行 吸油研究 ， 优选 出最佳 合成方案 。
⑥
２ １ ＳｉＴ ｃ． ｎｎ． ０ ｃ． ｅｈ Ｅ ｇ ｇ １
分散剂对高效吸 油树脂 性能的影 响
刘庆 旺 张 闯
（ 东北石油大学 ， 大庆 １３ １ ） ６ ３８
摘
要
近年来 ， 国大 多数 油田 已进入 中、 我 高含水期 ， 田采 出水水量 的 日益增加 ， 效 的含 油废 水净化材 料 的研 究开发势 油 有
称 取适 量 的树 脂样 品 ， 置 于不 影 响 吸 油 效果 放
五种吸附剂的原理和应用
五种吸附剂的原理和应用引言吸附剂是广泛应用于化工、环保、制药等领域的一种重要材料。
它们通过吸附固定目标物质，起到分离、净化和催化等作用。
本文将介绍五种常见的吸附剂，包括活性炭、分子筛、纳米材料、环氧树脂和离子交换剂。
将重点探讨它们的原理和应用。
1. 活性炭活性炭是一种具有大量微孔的多孔材料，具有较高的吸附性能。
其原理是通过物质在活性炭表面的吸附作用实现目标物质的分离。
活性炭广泛应用于水处理、空气净化、脱色和脱臭等领域。
•活性炭的吸附原理是通过表面微孔和宏孔提供的大表面积，吸附目标物质，并去除水中的有机污染物。
•活性炭广泛应用于水处理领域，如城市自来水厂的水处理、工业废水处理等。
•在空气净化方面，活性炭常用于吸附室内有害气体，提高室内空气质量。
•另外，活性炭还能用于食品工业中的脱色和脱臭，以及药物和化妆品工业中的净化过程。
2. 分子筛分子筛是一种孔径较小的多孔材料，其吸附原理是通过目标分子与分子筛孔道之间的相互作用来实现分离。
分子筛具有高效的分离性能和选择性，被广泛应用于石油化工、制药和化学等领域。
•分子筛的吸附原理是通过目标分子与分子筛中孔道吸附剂表面的相互作用（如吸附力、排斥力和交互作用力）实现分离。
•在石油化工领域，分子筛常用于提取和分离石油化工生产中的目标化合物，如乙烯和丙烯的分离。
•在制药领域，分子筛被用于提纯药物和去除杂质，达到分离和纯化的目的。
•在化学领域，分子筛可用于气相吸附和液相吸附，以分离和纯化目标物质。
3. 纳米材料纳米材料是具有纳米级尺寸的材料，其吸附原理是通过纳米材料表面的大面积和活性位点与目标物质之间的相互作用来实现吸附和分离。
纳米材料具有高比表面积、优异的吸附性能和催化性能等特点，在环境保护和生物医学等领域有广泛应用。
•纳米材料的吸附原理是通过纳米尺寸下的表面活性位点与目标物质之间的相互作用实现吸附和分离。
•纳米材料广泛应用于环境保护领域，如对有害气体和重金属的吸附和处理，以净化环境。
吸水高分子材料
吸水高分子材料1.吸水高分子材料的研究进度目前,对吸水性树脂的研究多是从吸水速度、吸水率、凝胶强度三个方面做工作。
通过改进树脂粒子的形状,增大比表面积,可以提高其吸水率。
离子型的高吸水性树脂,如聚丙烯酸盐,由于同离子屏蔽效应造成其耐盐性差,通过于非离子型单体共聚,可以提高其耐盐性。
复合吸水材料是改进吸水性树脂凝胶强度的新方法。
林建明等人合成了膨润土的部分水解交联的聚丙烯酰胺树脂,通过SEM 电镜观察,发现膨润土全部吸附于树脂交联网络,使凝胶的刚性增强。
日本三菱公司将淀粉接枝丙烯酸与PVC 塑料共混,不仅提高了吸水树脂的凝胶强度,也增强了PVC 的吸水能力。
为了提高吸水性树脂的吸水性能,广大科研工作者已经做了大量工作,不断优化和改进已有的合成体系,同时还在努力探索新的聚合方法和聚合体系.2.吸水高分子材料的吸水机理高吸水性树脂的吸水分几个阶段。
最初阶段其吸水速率很慢,因为此时的吸水是通过毛细管吸附和分散作用来实现的,接着水分子通过氢键与树脂的亲水基团作用,使之发生离解,阴离子固定在高分子链上,阳离子则可以自由移动。
随着亲水基因的进一步离解,阴离子数目增多,离子之间的静电排斥力使树脂的网络扩张;同时为了维持电中性,阳离子不能向外部溶剂扩散,导致阳离子在树脂网络内浓度增大,于是网络内外产生渗透压,水份进一步渗入。
随着吸水量的增大,网络内外的渗透压差趋向于零;而网络扩张的同时,其弹性收缩力也在增加,逐渐抵消阴离子的静电排斥,最终达到吸水平衡。
3.材料吸水能力的差异与原因人们追求的目标是使吸水性材料具有更高的吸水能力和吸水速度。
由材料的结构和吸水原理可知，影响树脂吸水能力的因素有很多，主要有交联密度.结构组成.溶液性质.表面形态.制备方法.流体力学体积等。
如未经交联的树脂基本上没有吸水功能，而交联后，吸水率会成千倍的上升，但随着交联密度的增加，吸水率反而下降。
在聚丙烯酸树脂中引入亲水性非离子型单体共聚，可提高吸水速度，但影响了吸水能力。
淀粉1
一、前言近年来，不论是在我国还是世界范围内，油污染愈发引起人们的重视，其中45%来自海洋轮船油泄露，36%来自城市废水排放，所以怎样处理则成为了近期热门的话题，高吸油树脂则自然而然成为了备受关注的研究课题。
高吸油树脂比起传统的吸油材料具有强力的优势，传统吸油材料在吸油的同时也会吸收水分，并且保油效果较差。
这些问题高吸油树脂均可有效解决。
我们这次探讨的课题即是改性淀粉在高吸油方面的应用。
二、淀粉概述淀粉是一种多糖，是植物储存能量的一种产物，以颗粒的形式贮存在植物的根茎之中，在生活中十分常见，同时也是重要的化工原料。
淀粉常见几大种类，具体内容见下表根据以上特征表述，在性能差不多的情况下，玉米淀粉供应量最大，可优先考虑玉米淀粉作为基质。
淀粉颗粒具有渗透性,水和水溶液能自由渗入颗粒内部，在淀粉分子中，含有直链淀粉和支链淀粉两种，直链淀粉在内层，聚合度一般为几百，含量在20%-26%；而支链淀粉在外层，聚合度能达到几千甚至更高，含量在74%-80%。
淀粉的化学式为(C6H10O5)n ，其中n 为聚合度，从几百到几千不等，有个别的支链淀粉甚至可以达到几百万。
淀粉的化学结构见下图直链淀粉结构 支链淀粉结构性质绿豆淀粉 玉米淀粉 马铃薯淀粉 木薯淀粉 淀粉种类种子 种子 块茎 块根 颗粒形状圆形或椭圆形 圆形或多边形 蛋形或椭圆形 圆形或截头圆形 颗粒直径10-28 2-30 5-100 4-35 主要特点 粘性足，吸水性小 粘性稍差，供应量大 粘性好，吸水性差 解冻稳定性高根据淀粉的结构式即可看出淀粉具有众多羟基，羟基是亲水基，但是其间由氢键键合，淀粉并不溶于水，但在遇到热水的情况下，直链淀粉可溶，支链淀粉膨胀，最终淀粉成浆糊状，这种现象我们称之为淀粉的糊化，这种现象的主要原因是由于淀粉中的结晶部分被破坏，这也正是我们使淀粉糊化的目的所在。
淀粉中同时含有结晶部分和非结晶部分，非结晶部分具有良好的渗透性，是化学反应发生的主要位置，为了使淀粉更好的改性，与其他成分反应，糊化则是必不可少的。
