XXXX轨道顺槽掘进地质说明书
2510轨道巷掘进地质说明书
山西东江煤业集团有限公司2510轨道巷工作面掘进地质说明书2014年2月12日编制单位：水害防治中心编制：科长：矿总工：审批意见：地理及周边掘进工作面名称2510轨道巷巷道服务年限临时巷道用途开拓2510工作面掘进巷道围岩性质顺巷道顶板掘进全煤巷道地面垂高（m）223 工作面标高（m）715.203地理位置位于井田西北部；地面东南方向与杨树岭村相邻。
井下位置及四邻采掘情况走向西南至东北方向，与2508工作面相邻，西南方向与二采区西翼三条下山相邻。
巷道掘进长度（m）590 巷道断面（m2）9.72煤矿结构简单煤岩层倾角（度）6°-8°掘进层顶底板情况巷道为全煤巷道，顶板为白砂岩。
顶底板名称岩性名称厚度（m）岩性特征老顶砂岩稳定坚硬直接顶碳质泥岩质脆伪顶松散泥岩0.1---0.3 质软直接底碳质泥岩0.3---0.8 质脆老底砂岩8---11 稳定坚硬水文地质情况及掘进情况工作面的含水层自上而下有：1.奥陶系中统石灰岩岩溶裂隙含水层组为工作面最主要的含水层组，埋藏较深，一般厚度在450m 左右。
由石灰岩、白云质灰岩、角砾状灰岩、泥灰岩及溶洞中次生沉积物等组成，井田内主要含水层为上马家沟组上段及下段和下马家沟组上段几层石灰岩。
据中西部水-1号供水井抽水试验资料，单位涌水量为0.1758L/s·m，渗透系数0.054m/d，抽水时间24h，稳定时间10h，水位降深为60m，静止水位标高808m。
矿化度2330.28mg/L,总硬度1045.94 mg/L,PH值7.26，水质类型为Cl·SO4－Na·Ca型。
上述水-1号供水井抽水试验资料表明，本含水层富水性中等。
推测奥灰水水位标高在807-810m之间，流向由东北向西南。
2.石炭系上统太原组含水层组工作面内均被覆盖，该含水层主要由5-6层石灰岩组成，总厚度为18.68m，石灰岩裂隙较发育。
据矿井边界外西南约7km处原胜利煤矿精查地质报告，太原组水位标高为843.49—846.23m，单位涌水量0.00091—0.073L/s.m，渗透系数0.00675—0.08218m/d，富水性弱。
工作面掘进地质说明书
工作面掘进地质说明书一、概述工作面掘进地质是矿山工程中重要的一环，通过对地质条件的认识和分析，为工作面的合理布置和安全生产提供科学依据。
本文档将对工作面掘进地质进行详细的说明和解析，旨在为相关从业人员提供技术参考。
二、工作面掘进地质类型工作面掘进地质可以分为以下几种类型：1. 岩层类型：工作面所在地区的岩层类型和性质对工作面掘进有重要影响。
常见的岩层类型包括煤、矿石、岩盐等，需要根据不同岩层类型采取相应的工作面掘进方法和工艺流程。
2. 地层构造：地质中的断层、褶皱等地层构造对工作面的掘进和支护会产生一定的影响。
需要对地层构造进行详细的研究和分析，选择合适的掘进方案和支护措施。
3. 地下水条件：地下水对工作面的掘进和支护有一定的影响，需要对地下水的含量、流动方向等进行调查和监测，并采取相应措施，保证工作面的安全和稳定。
三、工作面掘进地质分析1. 地质调查：在工作面掘进前，对工作面所在地区进行详细的地质调查，了解地质构造、岩层类型、地下水等情况，为后续的掘进工作提供基础数据。
2. 工作面掘进方案选择：根据地质调查数据和工程要求，选择合适的工作面掘进方案。
考虑工作面的布置、掘进方法、支护措施等因素，确保工作面的安全和高效。
3. 地质灾害预测：根据地质调查数据和工程经验，对工作面可能遇到的地质灾害进行预测和评估。
如煤层赋存、煤与顶板间的结构、断层活动性等因素，预测可能发生的冒顶、片帮、煤与瓦斯突出等地质灾害，提前采取安全措施。
四、工作面掘进地质安全措施1. 工作面支护：根据地质条件和工作面掘进方案，选择合适的支护措施。
常见的支护方式有钢支架、木支架、锚杆、锚网等，需要根据具体情况进行选择。
2. 瓦斯抽放：对于存在瓦斯的煤矿工作面，需要采取瓦斯抽放措施，减少瓦斯积聚，确保工作面的安全。
3. 通风管理：合理的通风管理可以降低煤矿工作面的煤尘浓度和瓦斯浓度，减少火灾和爆炸的风险，确保工作面的安全。
五、结论工作面掘进地质是矿山工程中不可忽视的一环，通过对地质条件的认识和分析，可以有效提高工作面的安全性和生产效率。
100304回风顺槽掘进地质说明书
在井田内埋藏浅，以中粗粒砂岩为主，风化裂隙较发育，含水空间以砂岩裂隙为主，其次为地表基岩风化裂隙含水，容易接受大气降水的补给，局部形成较强富水区。但受季节控制，雨季补给充分时，富水性强，旱季补给受限时富水性弱。
、第四系孔隙含水层
由于地表大部为第四系黄土覆盖，因此其补给条件相对较差。风化裂隙水分布于基岩面以下20-40m以上基岩层段，由于井田大部为第四系黄土覆盖，补给条件不好，仅东部基岩露头地段可直接接受大气降水补给，富水性较好；开采10号煤层时产生的导水裂隙带可沟通太原组的含水层，K2、K3、K5三层灰岩透水性差，根据钻孔资料，岩溶裂隙发育差，单位涌水量为0.0551L/s.m，渗透系数0.022m/d，属弱富水性，对10、11号煤层开采影响较小，但不排除局部富水性大对10、11号煤层开采造成突水影响。
银亿
YINYI
山西灵石亨元顺煤业有限公司
100304回风顺槽工作面掘进地质说明书
编制单位:
编 制:
审 核:
批 准:
接到通知时间：
提交 时 间：
概
况
煤层名称
10#
水平名称
+870m
采区名称
三采区
工作面
名称
100304回风顺槽
地面高程
1015～1111m
工作面高程
873～891m
走向长(m)
700m
倾斜长(m)
、二叠系下统山西组砂岩裂隙含水层
为碎屑岩裂隙含水层组，含水层主要由中、细粒砂岩组成，含水空间以构造裂隙为主，厚度变化较大，钻进过程中钻孔未发现有明显的漏失现象。区内二叠系下统山西组地层沉积不全，大部剥蚀，大多位于侵蚀基准面以上。由于部分山西组出露在山梁、山坡及沟谷两侧，成为相互独立的含水体，富水性弱。
煤矿掘进工作面地质说明书

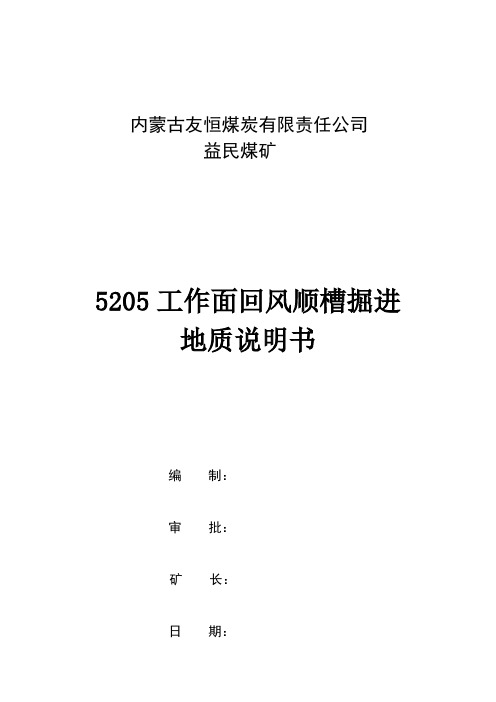

内蒙古友恒煤炭有限责任公司益民煤矿5205工作面回风顺槽掘进地质说明书编制：审批：矿长：日期：5205工作面回风顺槽掘进地质说明书第一节地面相对位置及临近采区开采情况5205工作面回风顺槽在5-2煤煤辅运大巷测准2F-19点处开口，方位为0°，工程量1350m。
开采上限标高为+1155m，下限标高为+1150m，属近水平煤层煤层倾角1-2°，工作面顺槽沿地层自然走向布置、切眼沿地层自然倾向布置。
与5205工作面相应地面均为荒山地，无主要公路、铁路、桥梁、重点建筑、重点设施对开采无影响。
地面标高+1242m～+1207m、相对高差35m。
地势南北高中部低，第四系冲积层厚0～60m，平均约30m。
5205回风顺槽井上、下对照关系情况，见表1。
第二节煤(岩)层赋存特征该工作面开采煤层为5-2煤煤层，煤层厚度～ m，平均，煤层厚度变化不大，煤层倾角1～2°，煤的密度³/t，硬度～，煤种块状不粘煤，工作面煤层赋存较稳定，煤层结构简单。
下距6-2煤层约 m。
详见表2：煤层特征情况表；表3：煤层顶底板情况表；第三节地质构造一、地质构造通过相邻5204回采工作面实际揭露情况，5205工作面不存在大的地质构造，地质构造对掘进工作不构成威胁，掘进工作顺利进行。
二、总体分析：益民煤矿井田地质条件简单第四节水文地质情况井田现用的水文1、水文2水文钻孔监测矿井水文情况。
含水层主要为侏罗系碎屑岩类孔隙-裂隙含水岩组（J2an～J1-2y）的F、G含水层。
F含水层，位于5-2～5-2煤层之间，在矿区内分布比较零乱，面积也小，最大厚度，平均厚度。
G含水层，位于5-2～6-3煤层之间，最大厚度，平均厚度。
F、G含水层为同一抽水试验段，混合抽水，其单位涌水量为～s·m，渗透系数为昼夜。
F、G含水层富水程度弱。
5-2煤煤层，正常涌水量25m3/h，最大涌水量30m3/h,参透系数～d，水文地质构造简单。
5205煤矿掘进工作面地质说明书

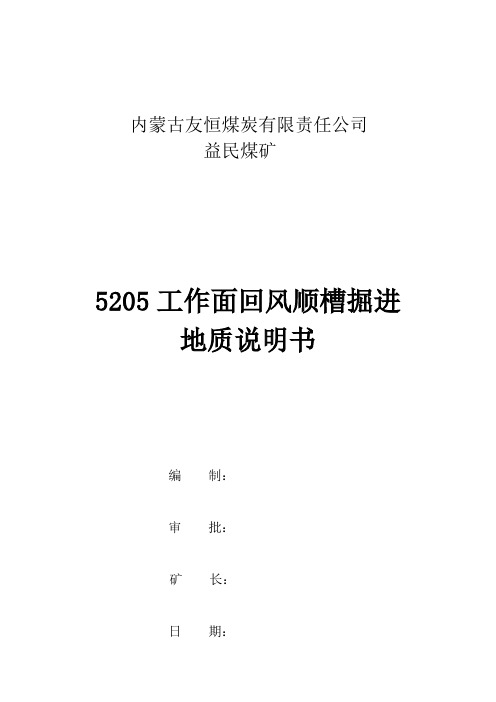

内蒙古友恒煤炭有限责任公司益民煤矿5205工作面回风顺槽掘进地质说明书编制：审批：矿长：日期：5205工作面回风顺槽掘进地质说明书第一节地面相对位置及临近采区开采情况5205工作面回风顺槽在5-2煤煤辅运大巷测准2F-19点处开口，方位为0°，工程量1350m。
开采上限标高为+1155m，下限标高为+1150m，属近水平煤层煤层倾角1-2°，工作面顺槽沿地层自然走向布置、切眼沿地层自然倾向布置。
与5205工作面相应地面均为荒山地，无主要公路、铁路、桥梁、重点建筑、重点设施对开采无影响。
地面标高+1242m～+1207m、相对高差35m。
地势南北高中部低，第四系冲积层厚0～60m，平均约30m。
5205回风顺槽井上、下对照关系情况，见表1。
井上、下对照关系情况表表1第二节煤(岩)层赋存特征该工作面开采煤层为5-2煤煤层，煤层厚度～ m，平均，煤层厚度变化不大，煤层倾角1～2°，煤的密度3/t，硬度～，煤种块状不粘煤，工作面煤层赋存较稳定，煤层结构简单。
下距6-2煤层约 m。
详见表2：煤层特征情况表；表3：煤层顶底板情况表；煤层特征情况表表2煤层顶底板情况表表3第三节地质构造一、地质构造通过相邻5204回采工作面实际揭露情况，5205工作面不存在大的地质构造，地质构造对掘进工作不构成威胁，掘进工作顺利进行。
二、总体分析：益民煤矿井田地质条件简单第四节水文地质情况井田现用的水文1、水文2水文钻孔监测矿井水文情况。
含水层主要为侏罗系碎屑岩类孔隙-裂隙含水岩组（J2an～J1-2y）的F、G含水层。
F含水层，位于5-2～5-2煤层之间，在矿区内分布比较零乱，面积也小，最大厚度，平均厚度。
G含水层，位于5-2～6-3煤层之间，最大厚度，平均厚度。
F、G含水层为同一抽水试验段，混合抽水，其单位涌水量为～s·m，渗透系数为昼夜。
F、G含水层富水程度弱。
5-2煤煤层，正常涌水量25m3/h，最大涌水量30m3/h,参透系数～d，水文地质构造简单。
16104运输顺槽地质说明书2013.12.3
16104工作面运输顺槽掘进地质说明书一、位置：1、井上位置：16104工作面运输顺槽位于工业广场南东方向，微矿焦电厂的南侧，地表为农田覆盖,地势平坦,地面标高+38.67～+39.0m之间，无永久积水区。
2、井下位置：16104工作面运输顺槽于16100采区东翼，西侧紧靠F2断层，南侧为16105工作面（未采），东侧紧靠纸房断层保护煤柱。
二、工程设计：16104工作面运输顺槽掘进巷道开口处在16100采区4部皮带巷导7点前72m处，顶板标高T-304，设计方位角94°，沿十下灰底板破煤层底板掘进，设计长度402m（平距），断面形状为矩形巷道，支护形式为帮锚网支护。
该工作面顺槽与纸房断层煤柱间留有50m 的隔离保护煤柱。
三、邻区情况：16104工作面为16100采区东翼回采的第一个工作面，其上部12 3下煤都已回采完毕， 3上煤层部分为露头已风化未开采，西侧为下、16101、16102、16103工作面（未开采），北侧为焦电厂保护煤柱，南侧为16105、16106工作面（未开采）。
该巷道掘进施工时，不影响其它各迎头施工。
四、煤岩层赋存情况：16煤层位于太原组下部，16100采区东翼上距12下煤层间距为55.3m，煤层厚度1.40 m。
煤层在本区的底板标高在-304m～-282m之间，16煤为半亮型煤，性脆，结构较复杂。
上部亮煤呈宽条带状，沥青光泽，层状结构，中部为粒状镜煤，小块分布其中，玻璃光泽，也有丝绢光泽，下部亮煤呈宽条带状，贝状断口，亦有少数细条带层状结构含3～5mm片状Fes2，内生裂隙较发育，为方解石充填，水平层状构造，结构简单，厚度稳定，属海相沉积，为区域变质作用形成的，煤层下部内夹有0.15～0.2m炭质页岩；视密度1.27m3/t；据现已掘进巷道推测，16104工作面轨道顺槽煤层产状走向242°～282°、倾向332°～12°，煤岩层倾角6°～11°，平均8.5°。
煤矿掘进工作面地质说明书
4101工作面回风顺槽掘进地质说明书第一节地面相对位置及临近采区开采情况4101工作面回风顺槽在4#煤运输大巷测F4-6点前124m处开窝，方位为345°，工程量1200m。
开采上限标高为+988m，下限标高为+926m，地层倾角（走向）3-6°；（倾向8-12°），工作面顺槽沿地层自然走向布置、切眼沿地层自然倾向布置。
与4101工作面相应地面均为荒山地，无主要公路、铁路、桥梁、重点建筑、重点设施对开采无影响。
地面标高+1100m～+1210m、相对高差110m。
地势西北高东南低，第四系冲积层厚0～60m，平均约40m。
4101回风顺槽井上、下对照关系情况，见表1。
井上、下对照关系情况表表1第二节煤(岩)层赋存特征该工作面开采煤层为太原组4#煤层，煤层厚度2.0—3.2 m，平均2.6m，煤层厚度变化不大，煤层倾角8-12°，煤的密度1.35m³/t，硬度2-3，煤种块状焦煤，工作面煤层赋存较稳定，煤层结构简单。
下距13#煤层约87.0 m。
13#煤层厚度13.0m（根据关家崖煤矿揭露的13#煤层赋存特征）。
详见表2：煤层特征情况表；表3：煤层顶底板情况表；煤层特征情况表表2煤层顶底板情况表表3第三节地质构造一、地质构造通过相邻矿井（关家崖煤矿、刘家梁煤矿）巷道实际揭露情况，4101工作面东部有两条大的断层，可能延伸到东坡井矿区以内，影响东坡井的采区、工作面的总体布置，无大的断裂构造，但不排除小断层出现，也可能会出现陷落柱。
二、总体分析：东坡井井田地质较为简单第四节水文地质情况含水层主要为太原组K2灰岩，灰岩及泥岩中所夹的砂岩透镜体，因井田内部及邻近井田均未发现施工有水文孔，该矿原有一眼奥灰水水井（K5）井深度280. 21m含水层顶板埋深229.96m由于开采时间太长和其它不明原因，该井已经不出水。
东坡井又重新打了一眼饮用水水源井，井深度748.6m(在主斜井东南方向140m处)。
23307轨道顺槽作业规程机掘概论
目录目录................................................ - 1 -第一章概况......................................... - 3 -第一节概述....................................... - 3 -第二节编写依据................................... - 3 -第二章地面相对位置及地质水文情况..................... - 4 -第一节地面相对位置及邻近采区开采情况............. - 4 -第二节煤（岩）层赋存特征......................... - 4 -第三节地质构造................................... - 6 -第四节水文地质................................... - 6 -第三章巷道布置及支护说明.............................. - 8 -第一节巷道布置................................... - 8 -第二节支护设计.................................. - 11 -第三节支护工艺.................................. - 19 -第四章施工工艺...................................... - 25 -第一节施工方法.................................. - 25 -第二节凿岩方式.................................. - 26 -第三节装、运煤(岩)方式.......................... - 26 -第四节挂网打锚杆作业............................ - 26 -第五节管线、轨道敷设及文明施工.................. - 27 -第六节设备及工具配备............................ - 29 -第七节质量管理.................................. - 30 -第五章劳动组织及主要技术经济指标.................... - 31 -第一节劳动组织.................................. - 31 -第二节循环作业图表.............................. - 31 -第三节主要技术经济指标.......................... - 33 -第六章生产系统...................................... - 34 -第一节通风系统.................................. - 34 -第二节压风系统.................................. - 39 -第三节供水、防尘系统............................ - 39 -第四节防灭火.................................... - 42 -第五节安全监测系统.............................. - 42 -第六节人员定位系统.............................. - 46 -第七节压风自救系统.............................. - 48 -第八节供水施救系统.............................. - 50 -第九节供电系统.................................. - 52 -第十节排水系统.................................. - 60 -第十一节运输系统................................ - 60 -第十二节通讯系统................................ - 63 -第七章灾害预防及避灾路线............................ - 64 -第八章安全技术措施.................................. - 68 -第一节施工准备.................................. - 68 -第二节“一通三防”管理........................... - 68 -第三节顶板管理.................................. - 71 -第四节掘进机管理................................ - 75 -第五节皮带运输机管理............................ - 77 -第六节防治水管理................................ - 79 -第七节机电管理.................................. - 79 -第八节运输管理.................................. - 88 -第九节其它...................................... - 92 -第一章概况第一节概述一、巷道名称：12307轨道顺槽。
3号煤层采区轨道巷地质说明书
根据地质精查勘探报告提供的水文地质资料顶、底板砂岩正常涌水量3.1m3/h，最大涌水量5.7m3/h。
3. 石灰岩水: K2、K3、K4石灰岩含水层, K2石灰岩平均厚度15m， K3石灰岩平均厚度4.5m， K4石灰岩平均厚度3.5m, K4石灰岩上距3煤最近,距离为38m。岩溶裂隙发育,富水性弱。
2.掘进期间加强对王和南断层富水性的探查，探明其影响程度，采取相应的措施，预防水害的发生。
3.在未采取探查、注浆加固等防治水措施之前，严禁巷道直接揭露三灰含水层和落差大于15m断层。
4.巷道接近预计的断层构造带时，要进行导富水性探查。
5.排水设施完善，排水能力满足安全生产的要求。
6.矿井防治水害的原则，本矿井直接充水含水层含水性弱，一般不可能产生水害事故，对矿井产生突水事故的主要可能为老窑、采空区积水，开采靠近时应引起注意，并在井下采煤时，掌握突水征兆，其征兆有以下几点：（1）煤层发潮发暗，正常情况下煤层是干燥光亮的，当有水渗入时，使之潮湿变暗，说明附近有积水。（2）煤壁出汗，煤层是隔水的，当煤层附近和其上方存在有积水，使得煤壁温度低于巷道空气温度，在冷热交换作用下而出汗。（3）工作面温度低，迎头必有积水区，当煤层渗透进水后，吸收热量而使工作面温度降低。（4）煤壁挂红毒气增生，注意积水老窑，积水年久，煤质变松，裂隙面生锈，由于积水年长日久，水渗入裂隙中挤出气体，这些气体如硫化氢、沼气等在未采掘前被迫压缩于裂隙中，巷道开拓后，获得释放，溢水巷道。上述突水征兆一经呈现，应立即报告有关部门及时组织查明情况，以便及早采取有效措施，妥善处理。
井下位置
及四邻
采掘情况
该掘进工作面井下位置位于井田中部，距轨道暗斜井变坡点240m，开门口位置位于G4点向前105m处，3号煤位于山西组底部，煤层厚度0-1.30m，尚未开拓开采。
1501N掘进地质说明书-6页文档资料
山西大远煤业1501N掘进地质说明书2019年8月6日编审人员签字总工程师2019年月日生产矿长2019年月日回采副总2019年月日分管副总2019年月日技术部2019年月日审核2019年月日编制人2019年月日审批意见1501N掘进地质说明书第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况表表一水平名称+1200m水平采区名称1501N工作面地面标高（m）+1505～+1665 井下标高（m） +1249～+1502地面相对位置及建筑物位于本矿工业广场以北（北北东方向）3.0Km范围。
地形地貌主要为木头沟及沟东侧的中低山，地形较复杂。
木头沟沟宽150m左右，为一季节性河沟，自北而南流迳本井田。
河沟两侧均为中低山。
沟西侧山上有本矿炸药库；沟内有地方铝矿石烧窑（烟囱）一座及地方洗煤厂一处。
除此无其他建筑物。
井下位置及掘进对地面设施的影响井下起于1501北运煤石门，止于1501北轨道上山。
巷道垂直埋深163～256m。
掘进期间井上、井下互无影响。
工作面回采时对地面建筑会产生破坏，并对地形地貌有影响。
邻近采区开采情况掘进巷道东侧由南向北先后相邻根据地质报告附图圈定5#古空区两处，桦洼采空区。
其中圈定5#古空区边界清楚，采空区内并无大量积水；桦洼老窑早已废弃，开采水平一般在+1400以上，但开采状况及老窑采空区边界不详，内应存有积水及大量有害气体,但就临近的圈定5#古空区情况，积水量较小，对掘进巷道影响较小。
第二节煤（岩）层赋存特征一、煤(岩)层产状、厚度、结构、层间距巷道开门设计在5#煤底板岩层中，穿层掘进，找到5#煤后，沿5#煤掘进，大部分巷道布置在5#煤中。
煤（岩）产状：走向：N22°E，倾向NW，倾角45°。
5+6号煤层赋存于太原组的下部，上距3号煤15.00m，平均10.33m，下距奥灰层位54m左右。
是本井田的最下一层主要可采煤层，煤厚3-15.00m，平均8.07m，属厚煤层，结构较简单，基本全井田可采，仅在西北角的D1号孔被冲刷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXX轨道顺槽掘进地质说明书
编 制：
科 长：
总 工：
时 间：
1
工
作
面
概
况
巷 道 名 称 XXXX轨道顺槽 水 平 名 称 -725m 水平 采 区
名 称
首采区
煤 层 名 称 3 煤 地 面 标高(m) +46～+48 巷道底
板标高
-749.2m～-682.3m
地 面 相
对 位 置
及 建 筑
物
该巷道位于工业广场西北部，其地面相对位置为农田，施工范
围内无建筑物，无常年地表水。
井下位置
及掘进对
地面设施
的影响
XXXX轨道顺槽于XXXX轨顺联络巷G4导向点前51.5m平距处以
195°4′18″方位角开门，开门沿3煤层顶板施工，施工325.3m
平距后巷道到达设计位置（具体施工请依据XXXX轨道顺槽设计）。
XXXX轨道顺槽施工范围内3煤埋藏深，且该巷道断面较小，其
施工对地面破坏程度不明显，对地表无影响。
（详见XXXX轨道顺槽平面图）
巷道长度 325.3m平距（本说明书提供长度）
煤
岩
层
赋
存
特
征
XXXX轨道顺槽沿3煤顶板掘进，施工范围内3煤赋存稳定，平均厚度约
3.7m，煤层倾角约6°～15°。3煤为黑色，褐黑色条痕，玻璃光泽，条带状，
内生裂隙中等发育，以亮煤为主，次为暗煤，较多镜煤，少量丝炭。
（详见XXXX轨道顺槽3煤顶底板综合地质柱状图、预想地质剖面图)
煤
层
其
它
特
征
煤 尘
具有爆炸危险性，爆炸指数35.94%
瓦 斯
绝对瓦斯涌出量为0.52m3/min，相对瓦斯涌出量为0.72m3/t
。
煤的自燃 煤层具有自燃发火倾向,自燃发火期67天
地 温
正常
地 压
正常
2
地
质
构
造
情
况
根据XXXX轨顺联络巷施工时揭露的地质构造分析，预计XXXX轨道顺槽施
工5m平距时将揭露F1断层（正断层，H=3m）。
构造名称 倾向 倾角 性质 落差 对施工影响程度
F1断层 171° 70° 正断层 3m 对施工有一定影响
水
文
地
质
情
况
及
探
放
水
措
施
正常涌水量 5m³/h 最大涌水量 10m³/h
一、水文地质情况：
1、3煤顶板砂岩裂隙水：
根据XXXX煤矿首采区地质报告及XXXX轨顺联络巷施工时水文地质条件分
析知，XXXX轨道顺槽施工范围内3煤顶板砂岩裂隙水为该巷道施工时的直接充
水水源，3煤顶底板砂岩裂隙含水层渗透系数0.003691～0.03618m/d，单位涌
水量0.001964～0.0183L/s.m，富水性弱，以静储量为主。该巷道施工至顶板
裂隙发育区域时顶板淋水可能较大，预计正常涌水量5m³/h，最大涌水量10m³
/h。
2、三灰岩溶裂隙水：
XXXX轨道顺槽沿3煤顶板施工，根据TX1钻孔钻探资料及抽水试验分析，
该巷道施工区域3煤底板距三灰顶板间距约48.3m，三灰岩溶裂隙含水层厚度
1.48～4.78m，平均厚3.77m，渗透系数0.1945～2.657m/d，单位涌水量
0.008109～0.0657L/s.m，富水性弱。根据井下三灰水文观测钻孔资料，三灰
静止水位标高-511m，该巷道最低标高-749.2m，则底板隔水层承受的水头压力
为2.38MPa。
突水系数计算:
据公式：
MpT
式中： T—突水系数，MPa/m；
P—底板隔水层承受的水头压力2.38MPa；
M—底板隔水层厚度，48.3m。
经计算知：T=0.049MPa/m＜0.1MPa/m。
突水系数小于正常块段突水系数0.1MPa/m，因此XXXX轨道顺槽施工过程
中不受三灰水威胁。
3、奥灰水：
根据XXXX煤矿首采区地质报告及补7奥灰水文长观孔分析，XXXX轨道顺
3
槽施工范围内巷道底板距奥灰顶界最小距离约200m，奥灰静止水位标高+4.6m，
该巷道底板最低标高-749.2m，则底板隔水层承受的水头压力为7.5MPa。
突水系数计算:
据公式：
MpT
式中： T—突水系数，MPa/m；
P—底板隔水层承受的水头压力7.5MPa；
M—底板隔水层厚度，200m。
经计算知：T=0.038MPa/m＜0.1MPa/m。
突水系数小于正常块段突水系数0.1MPa/m，因此XXXX轨道顺槽施工过程
中不受底部奥灰水威胁。
4、其它：
根据XXXX煤矿首采区地质报告分析，XXXX轨道顺槽施工范围内无含（导）
水断层，无其它含水层、积水区、封闭不良的钻孔、岩浆岩侵入体、岩溶陷落
柱等危及安全生产的其它充水因素。
二、排水路线：
XXXX轨道顺槽→XXXX轨顺联络巷→-725轨道大巷→中央水仓→地面
问
题
及
建
议
1、根据物探资料知，XXXX轨道顺槽南部为DF25断层（落差100～210m），
虽然对该断层留设了100m防水煤柱，但施工时仍要加强水文观测，发现异常
及时向调度室、技术科汇报。
2、根据物探资料知，XXXX轨道顺槽南部有一条F2断层（落差0～16m），
该巷道与F2断层最小间距约19.1m，且F2断层与DF25断层（落差100～210m）
相切，施工至F2断层50m范围内应查明F2断层含（导）水性，以确保施工安
全。
3、根据XXXX轨顺联络巷施工时揭露的地质构造分析，预计XXXX轨道顺
槽施工5m平距时将揭露F1断层（正断层，H=3m），施工时如揭露该断层，应
根据断层落差及盘位及时调整巷道坡度，确保顺利穿过断层沿3煤顶板掘进，
同时过断层期间加强支护强度，确保施工安全。
4、根据XXXX煤矿XXXX皮顺联络巷施工时揭露的水文地质条件分析知，3
煤顶板砂岩裂隙水为XXXX轨道顺槽施工时的直接充水水源，该含水层富水性
弱，易疏干，巷道顶板岩石裂隙发育区域淋水可能较大，施工前应完善巷道排
水系统，保证积水能及时外排。
4
5、根据XXXX轨顺联络巷施工时揭露的顶板岩性知，XXXX轨道顺槽顶板岩
石为泥岩，较破碎，施工时应加强顶板管理，确保施工安全。
6、TX1钻孔位于XXXX轨道顺槽西侧，该钻孔与XXXX轨道顺槽最小间距为
2m，经查阅该钻孔施工资料，TX1钻孔封闭质量合格，但施工至该钻孔附近时
仍应加强水文观测，如有异常及时向调度室、技术科汇报。
7、XXXX轨道顺槽施工时应坚持“有疑必探、先探后掘”的原则，加强地
质构造及水文地质观测。
附 图 1、 XXXX轨道顺槽平面图 （1：2000）
2、 XXXX轨道顺槽预想地质剖面图 （1：1000）
3、XXXX轨道顺槽3煤顶底板综合地质柱状图 （1:500）
