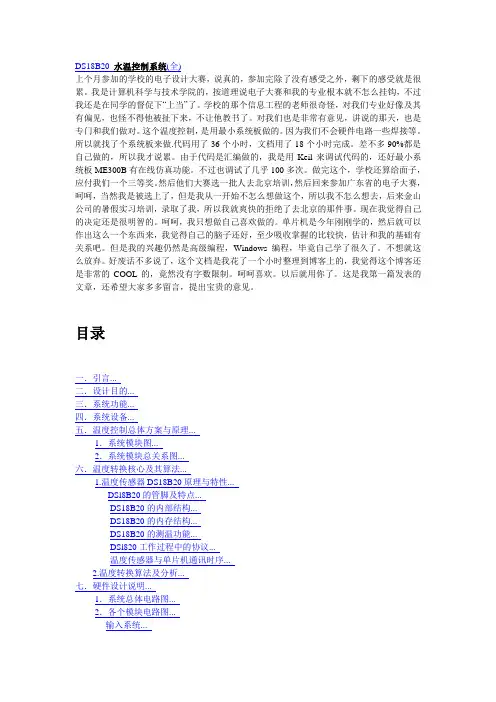

DS18B20 水温控制系统

DS18B20 水温控制系统(全)上个月参加的学校的电子设计大赛,说真的,参加完除了没有感受之外,剩下的感受就是很累。
我是计算机科学与技术学院的,按道理说电子大赛和我的专业根本就不怎么挂钩,不过我还是在同学的督促下“上当”了。
学校的那个信息工程的老师很奇怪,对我们专业好像及其有偏见,也怪不得他被扯下来,不让他教书了。
对我们也是非常有意见,讲说的那天,也是专门和我们做对。
这个温度控制,是用最小系统板做的。
因为我们不会硬件电路一些焊接等。
所以就找了个系统板来做.代码用了36个小时,文档用了18个小时完成。
差不多90%都是自己做的,所以我才说累。
由于代码是汇编做的,我是用Keil来调试代码的,还好最小系统板ME300B有在线仿真功能。
不过也调试了几乎100多次。
做完这个,学校还算给面子,应付我们一个三等奖。
然后他们大赛选一批人去北京培训,然后回来参加广东省的电子大赛,呵呵,当然我是被选上了,但是我从一开始不怎么想做这个,所以我不怎么想去,后来金山公司的暑假实习培训,录取了我,所以我就爽快的拒绝了去北京的那件事。
现在我觉得自己的决定还是很明智的。
呵呵,我只想做自己喜欢做的。
单片机是今年刚刚学的,然后就可以作出这么一个东西来,我觉得自己的脑子还好,至少吸收掌握的比较快,估计和我的基础有关系吧。
但是我的兴趣仍然是高级编程,Windows编程,毕竟自己学了很久了。
不想就这么放弃。
好废话不多说了,这个文档是我花了一个小时整理到博客上的,我觉得这个博客还是非常的COOL的,竟然没有字数限制。
呵呵喜欢。
以后就用你了。
这是我第一篇发表的文章,还希望大家多多留言,提出宝贵的意见。
目录一.引言...二.设计目的...三.系统功能...四.系统设备...五.温度控制总体方案与原理...1.系统模块图...2.系统模块总关系图...六.温度转换核心及其算法...1.温度传感器DS18B20原理与特性...DSl8B20的管脚及特点...DS18B20的内部结构...DS18B20的内存结构...DS18B20的测温功能...DSl820工作过程中的协议...温度传感器与单片机通讯时序...2.温度转换算法及分析...七.硬件设计说明...1.系统总体电路图...2.各个模块电路图...输入系统...输出系统...芯片系统...八.软件设计说明...1.总模块的流程图...2.各个模块的流程图...读取温度DS18B20模块的流程...键盘扫描处理流程...九.操作指引...按键功能...显示温度...设定温度...十.参考文献...程序源代码...一.引言在一些温控系统中,广泛采用的是通过热电偶、热电阻或PN结测温电路经过相应的信号调理电路,转换成A/D转换器能接收的模拟量,再经过采样/保持电路进行A/D转换,最终送入单片机及其相应的外围电路,完成监控。
基于单片机的智能饮水机的设计毕业论文
基于单片机的智能饮水机的设计毕业论文目录前言 (4)1绪论 (6)1.1课题研究的背景 (6)1.2市场饮水机现状 (6)1.3课题研究的目的和意义 (7)1.4智能饮水机的主体功能 (8)1.5课题设计的主体容 (9)2 智能饮水机的硬件结构设计 (10)2.1智能饮水机的总体设计 (10)2.2元器件选择 (11)2.3AT89S52的主要性能 (11)2.3.1 AT89S52功能特性描述 (12)2.3.2 AT89S52晶振电路的设计 (13)2.4测温电路的设计 (14)2.4.1 DS18B20的引脚图及方框图 (14)2.4.2 DS18B20主要性能 (16)2.4.3 DS18B20功能特性描述 (16)2.4.4 DS18B20供电方式 (19)2.5主控系统 (20)2.6输入控制 (21)2.7显示部分 (22)2.8其他功能部分 (24)3 智能饮水机的软件设计 (27)3.1系统分配方式 (27)3.2主程序设计 (28)3.3各模块程序设计 (31)3.3.1 温度检测程序设计 (31)3.3.2 显示程序设计 (35)3.3.3 键盘扫描程序 (37)3.3.4 延时程序 (42)4 调试及性能分析 (43)4.1软件调试 (43)4.1.1 新建工程 (43)4.1.2 新建文本 (44)4.1.3 添加文本 (44)4.1.4 程序编译 (45)4.2硬件调试 (46)4.2.1 电源电路的仿真 (46)4.2.2 出水电路模块的仿真 (46)4.2.3 加热模块电路的仿真 (47)4.2.4 显示模块电路的仿真 (48)4.2.5 报警电路的仿真 (49)4.3性能分析 (50)结论 (50)致谢 (52)参考文献 (54)参考文献 (54)附录1 (55)附录2 (57)附录3 (58)前言随着“信息时代”的到来,作为获取信息的手段——传感器技术得到了显著的进步,其应用领域越来越广泛,对其要求越来越高,需求越来越迫切。
软考中级整体范围输入输出工具与技术的速记口诀
软考中级整体范围输入输出工具与技术的速记口诀【软考中级】整体范围:输入输出工具与技术的速记口诀一、导言在当今数字化信息大爆炸的时代,输入输出工具与技术已经成为软件开发中不可或缺的一部分。
作为软考中级考试的重要内容之一,对于输入输出工具与技术的掌握在职业发展和技能提升中具有举足轻重的地位。
我在本篇文章中将深入探讨输入输出工具与技术,并给出相应的速记口诀,以便读者能够更好地理解和记忆。
二、输入输出工具与技术的基本概念1. 输入输出的定义输入(Input):是指计算机从外部设备或者其他程序中接收数据的过程。
键盘输入、鼠标点击等。
输出(Output):是指计算机向外部设备或者其他程序传递数据的过程。
显示器输出、打印机输出等。
2. 输入输出工具与技术的分类根据数据传输的方式和特点,输入输出工具与技术可以分为传统输入输出和新型输入输出两大类。
传统输入输出:指使用传统设备完成数据传输,如键盘、鼠标、显示器、打印机等。
新型输入输出:指采用新兴技术进行数据传输,如触摸屏、虚拟现实设备、语音识别等。
三、深入探讨传统输入输出技术1. 键盘输入键盘是常用的输入设备,其速记口诀为:按键、扫描、编码、解码。
- 按键:用户触摸键盘上的按键。
- 扫描:键盘通过扫描矩阵来检测用户的按键行为。
- 编码:键盘将按键转换成数字码。
- 解码:计算机将数字码解释成对应的字符。
2. 鼠标输入鼠标是常用的指针设备,其速记口诀为:移动、点击、传输、显示。
- 移动:用户通过鼠标移动来控制光标位置。
- 点击:用户通过鼠标点击来触发命令或操作。
- 传输:鼠标将用户操作传输给计算机。
- 显示:计算机根据用户操作来显示相应的内容。
3. 显示器输出显示器是常用的输出设备,其速记口诀为:刷新、解释、缓冲、显示。
- 刷新:显示器屏幕上的图像需要不断地进行刷新。
- 解释:计算机将数据解释成图像信号。
- 缓冲:显示器会对图像数据进行缓冲处理。
- 显示:显示器将处理后的图像数据展示给用户。
单片机简易电子琴课程设计报告
单片机简易电子琴课程设计报告山东交通学院单片机原理课程设计说明书题目:简易电子琴设计院(系)别交通与物流工程学院专业物联网工程班级物联141学号140516112姓名解文博指导教师侯贻蒙二○一六年六月摘要本课题的主要内容就是用单片机实现简易电子琴的设计。
本设计的主要内容是用AT89C52单片机为核心控制元件并与键盘、扬声器等模块聚城核心主控制模块,利用所给键盘的1,2,3,4,5,6,7,8,八个键,能够发出8个不同的音调,并且要求按下按键发声。
当系统扫描到键盘上有键被按下,则快速检测出是哪一个键被按下,然后单片机的定时器被启动,发出一定频率的脉冲,该频率的脉冲经喇叭驱动电路放大滤波后,就会发出相应的音调。
如果在前一个按下的键发声的同时有另一个键被按下,则启用中断系统,前面键的发音停止,转到后按的键的发音程序,发出后按的键的音调。
先根据要求设计硬件电路和编写相应的程序,然后进行仿真调试,最后细心焊接硬件电路图,将程序烤入芯片中,最终达到设计目的。
本系统运行稳定,其优点是硬件电路简单,软件功能完善,控制系统可靠,性价比较高等,具有一定的实用和参考价值。
关键词:单片机,按键,音阶,扬声器1设计的目的和意义单片机(单片微型计算机)是大规模集成电路技术发展的产物,具有高性能、高速度、体积小、价格低廉、稳定可靠等特点。
单片机的应用相当广泛,从平常的家用电器到航空航天系统和国防军事、尖端武器都能找到它的身影。
因此,单片机的开发应用已成为高科技和工程领域的一项重大课题。
音乐随着人们的生活水平也逐步提高已经成为了我们生活中很重要的一部分,在工作和学习之余,欣赏音乐不仅使身心得到放松,同时也提高人们的精神品质和个人素养。
当代,爱好音乐的年轻人越来越多,也有不少人自己练习弹奏乐器,作为业余爱好和一种放松的手段,鉴于一些乐器学习难度大需花费太多精力,且其价格太过于高昂,使得一部分有这种想法的人不得不放弃这种想法,而电子琴又是一种新型的键盘乐器,它是现代电子科技与音乐结合的产物,价格相对便宜,能够满足一般爱好者的需求,因此,在现代音乐中扮演着重要的角色。
电容式感应触摸芯片功能说明
触控焊盘自身存在一个分布电容。当手指或者其它物体接近触控焊盘时,触 控焊盘周围的环境(地)改变,导致其分布电容发生变化。这种变化由触控芯片 内部的专用电路转换成频率信号后,交给芯片内部软件处理,而后作出相应的控 制动作。
3、特征
1> 最多支持 8 通道触摸按键 2> 输出可选择为 IIC 或者一对一接口(1 脚选择) 3> 一对一接口下灵敏度端口电容细调,外部电阻 6 级粗调 , IIC 下内部寄存器设置, 4> 端口内部集成电阻,可省略串入电阻 5> 单多按键模式,长短按时间内部寄存器可设置 6> 上电 0.5S 快速初始化 7> 可过电流注入 10V、电子群脉冲 4KV、静电 15KV(非接触)测试 8> 防尘、防水、环境改变自动校准
7 IIC 通信
7.1 开始与停止
7.2 从机地址
7.3 写数据
7.4 读数据
7.5 数据传输注意事项 1,发送数据必须一次全部写入共 17 字节数据。16 字节(0xD0~0xDF)+1 字节校验和,单字节写入和校验码错误写入数据都会被丢弃; 2,传输速率<100K; 3,SDA/SCL 线均需要设置为开漏接口,输出高为外部电阻上拉产生。 输出低,芯片直接拉低。 4,从机(YS8XX)忙碌时 SCL 为低电平,此期间主机不可传输数据。 主机传输数据前,检查 SCL 为高,才能传输下一个数据。
读
按键数量
1-24Key
读
EEPROM 状态 Bit7=1 资料错误 Bit2=1 忙碌
保留
读
按键输出
Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0
08H K8 K7 K6 K5 K4 K3 K2 K1
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
以下假设你懂C语言,因为纯粹的C语言描述,所以和处理器平台无关,你可以在MCS-51,AVR,PIC,甚至是ARM平台上面测试这个程马加爵序性能。
当然,我自己也是在多个项目用过,效果非常好的。
好了,工程人员的习惯,废话就应该少说,开始吧。
核心算法:unsigned char Trg;unsigned char Cont;void KeyRead( void ){unsigned char ReadData = PINB^0xff; // 1Trg = ReadData & (ReadData ^ Cont); // 2 Cont = ReadData; // 3}完了。
有没有一种不可思议的感觉?当然,没有想懂之前会那样,想懂之后就会惊叹于这算法的精妙!!下面是程序解释:Trg(triger)代表的是触发,Cont(continue)代表的是连续按下。
1:读PORTB的端口数据,取反,然后送到ReadData 临时变量里面保存起来。
2:算法1,用来计算触发变量的。
一个位与操作,一个异或操作,我想学过C语言都应该懂吧?Trg为全局变量,其它程序可以直接引用。
3:算法2,用来计算连续变量。
看到这里,有种“知其然,不知其所以然”的感觉吧?代码很简单,但是它到底是怎么样实现我们的目的的呢?好,下面就让我们绕开云雾看青天吧。
我们最常用的按键接法如下:AVR是有内部上拉功能的,但是为了说明问题,我是特意用外部上拉电阻。
那么,按键没有按下的时候,读端口数据为1,如果按键按下,那么端口读到0。
下面就看看具体几种情况之下,这算法是怎么一回事。
(1)没有按键的时候端口为0xff,ReadData读端口并且取反,很显然,就是0x00 了。
Trg = ReadData & (ReadData ^ Cont); (初始状态下,Cont也是为0的)很简单的数学计算,因为ReadD ata为0,则它和任何数“相与”,结果也是为0的。
Cont = ReadData; 保存Cont 其实就是等于ReadDat a,为0;结果就是:ReadData =0;Trg =0;Cont =0;(2)第一次PB0按下的情况端口数据为0xfe,ReadData读端口并且取反,很显然,就是0x01 了。
Trg = ReadData & (ReadData ^ Cont); 因为这是第一次按下,所以Cont是上次的值,应为为0。
那么这个式子的值也不难算,也就是Trg = 0x01 & (0x01^ 0x00) = 0x01Cont = ReadData = 0x01;结果就是:ReadData =0x01;Trg =0x01;Trg只会在这个时候对应位的值为1,其它时候都为0Cont =0x01;(3)PB0按着不松(长按键)的情况端口数据为0xfe,ReadData读端口并且取反是0x01 了。
Trg = ReadData & (ReadData ^ Cont); 因为这是连续按下,所以Cont是上次的值,应为为0x01。
那么这个式子就变成了Trg = 0x01 & (0x01^0x01) = 0 x00Cont = ReadData = 0x01;结果就是:ReadData =0x01;Trg =0x00;Cont =0x01;因为现在按键是长按着,所以MCU会每个一定时间(20 ms左右)不断的执行这个函数,那么下次执行的时候情况会是怎么样的呢?ReadData =0x01;这个不会变,因为按键没有松开Trg =ReadData & (ReadData ^ Cont) =0x01& (0x01 ^ 0x01) = 0 ,只要按键没有松开,这个Tr g值永远为0 !!!Cont =0x01;只要按键没有松开,这个值永远是0x0 1!!(4)按键松开的情况端口数据为0xff,ReadData读端口并且取反是0x00 了。
Trg = ReadData & (ReadData ^ Cont) = 0x00 & (0x00^0x01) = 0x00Cont = ReadData = 0x00;结果就是:ReadData =0x00;Trg =0x00;Cont =0x00;很显然,这个回到了初始状态,也就是没有按键按下的状态。
总结一下,不知道想懂了没有?其实很简单,答案如下:Trg 表示的就是触发的意思,也就是跳变,只要有按键按下(电平从1到0的跳变),那么Trg在对应按键的位上面会置一,我们用了PB0则Trg的值为0x01,类似,如果我们PB7按下的话,Trg 的值就应该为0x80 ,这个很好理解,还有,最关键的地方,Trg 的值每次按下只会出现一次,然后立刻被清除,完全不需要人工去干预。
所以按键功能处理程序不会重复执行,省下了一大堆的条件判断,这个可是精粹哦!!Cont代表的是长按键,如果PB0按着不放,那么Cont的值就为0x01,相对应,PB7按着不放,那么Cont的值应该为0x80,同样很好理解。
如果还是想不懂的话,可以自己演算一下那两个表达式,应该不难理解的。
因为有了这个支持,那么按键处理就变得很爽了,下面看应用:应用一:一次触发的按键处理假设PB0为蜂鸣器按键,按一下,蜂鸣器beep的响一声。
这个很简单,但是大家以前是怎么做的呢?对比一下看谁的方便?#define KEY_BEEP 0x01void KeyProc(void){if (Trg & KEY_BEEP) // 如果按下的是KEY_BEE P{Beep(); // 执行蜂鸣器处理函数}}怎么样?够和谐不?记得前面解释说Trg的精粹是什么?精粹就是只会出现一次。
所以你按下按键的话,Trg & KEY_BEEP 为“真”的情况只会出现一次,所以处理起来非常的方便,蜂鸣器也不会没事乱叫,hoh o~~~或者你会认为这个处理简单,没有问题,我们继续。
应用2:长按键的处理项目中经常会遇到一些要求,例如:一个按键如果短按一下执行功能A,如果长按2秒不放的话会执行功能B,又或者是要求3秒按着不放,计数连加什么什么的功能,很实际。
不知道大家以前是怎么做的呢?我承认以前做的很郁闷。
但是看我们这里怎么处理吧,或许你会大吃一惊,原来程序可以这么简单,这里举个简单例子,为了只是说明原理,PB0是模式按键,短按则切换模式,P B1就是加,如果长按的话则连加(玩过电子表吧?没错,就是那个!)#define KEY_MODE 0x01 // 模式按键#define KEY_PLUS 0x02 // 加void KeyProc(void){if (Trg & KEY_MODE) // 如果按下的是KEY_MO DE,而且你常按这按键也没有用,{ //它是不会执行第二次的哦,必须先松开再按下Mode++; // 模式寄存器加1,当然,这里只是演示,你可以执行你想// 执行的任何代码}if (Cont & KEY_PLUS) // 如果“加”按键被按着不放{cnt_plus++; // 计时if (cnt_plus > 100) // 20ms*100 = 2S 如果时间到{Func(); // 你需要的执行的程序}}}不知道各位感觉如何?我觉得还是挺简单的完成了任务,当然,作为演示用代码。
应用3:点触型按键和开关型按键的混合使用点触形按键估计用的最多,特别是单片机。
开关型其实也很常见,例如家里的电灯,那些按下就不松开,除非关。
这是两种按键形式的处理原理也没啥特别,但是你有没有想过,如果一个系统里面这两种按键是怎么处理的?我想起了我以前的处理,分开两个非常类似的处理程序,现在看起来真的是笨的不行了,但是也没有办法啊,结构决定了程序。
不过现在好了,用上面介绍的办法,很轻松就可以搞定。
原理么?可能你也会想到,对于点触开关,按照上面的办法处理一次按下和长按,对于开关型,我们只需要处理Cont就OK了,为什么?很简单嘛,把它当成是一个长按键,这样就找到了共同点,屏蔽了所有的细节。
程序就不给了,完全就是应用2的内容,在这里提为了就是说明原理~~好了,这个好用的按键处理算是说完了。
可能会有朋友会问,为什么不说延时消抖问题?哈哈,被看穿了。
果然不能偷懒。
下面谈谈这个问题,顺便也就非常简单的谈谈我自己用时间片轮办法,以及是如何消抖的。
延时消抖的办法是非常传统,也就是第一次判断有按键,延时一定的时间(一般习惯是20ms)再读端口,如果两次读到的数据一样,说明了是真正的按键,而不是抖动,则进入按键处理程序。
当然,不要跟我说你delay(20)那样去死循环去,真是那样的话,我衷心的建议你先放下手上所有的东西,好好的去了解一下操作系统的分时工作原理,大概知道思想就可以,不需要详细看原理,否则你永远逃不出“菜鸟”这个圈子。
当然我也是菜鸟。
我的意思是,真正的单片机入门,是从学会处理多任务开始的,这个也是学校程序跟公司程序的最大差别。
当然,本文不是专门说这个的,所以也不献丑了。
我的主程序架构是这样的:volatile unsigned char Intrcnt;void InterruptHandle() // 中断服务程序{Intrcnt++; // 1ms 中断1次,可变}void main(void){SysInit();while(1) // 每20ms 执行一次大循环{KeyRead(); // 将每个子程序都扫描一遍KeyProc();Func1();Funt2();……while(1){if (Intrcnt>20) // 一直在等,直到20ms时间到{Intrcnt="0";break; // 返回主循环}}}}貌似扯远了,回到我们刚才的问题,也就是怎么做按键消抖处理。
我们将读按键的程序放在了主循环,也就是说,每20ms我们会执行一次KeyRead()函数来得到新的Trg 和Cont 值。
好了,下面是我的消抖部分,很简单,基本架构如上,我自己比较喜欢的,一直在用。
当然,和这个配合,每个子程序必须执行时间不长,更加不能死循环,一般采用有限状态机的办法来实现,具体参考其它资料咯。
懂得基本原理之后,至于怎么用就大家慢慢思考了,我想也难不到聪明的工程师们。
例如还有一些处理,怎么判断按键释放?很简单,Trg 和Cont都为0 则肯定已经释放了。
在这个基础上再增加一个按键释放检测功能,程序如下:volatile unsigned char Trg;volatile unsigned char Cont;volatile unsigned char Release;// 再增加新功能!void KeyRead( void ){unsigned char ReadData = PINB^0xff; // 1 读键值Trg = ReadData & (ReadData ^ Cont); // 2得到按下触发值Release= (ReadData ^ Trg ^ Cont); // 3 得到释放触发值Cont = ReadData; // 4 得到所有未释放的键值}。
