掏挖式基础作业指导书
掏挖式基础施工方案
掏挖式基础施工方案本工程采用掏挖式基础，以人工或机械掏挖基坑成型，然后再浇灌混凝土的铁塔基础，该基础的特点上混凝土浇制后，紧贴基础周围的原状土全部或大部分不被破坏，无需支模，无需回填土，故也称原状土模基础或挖扩短桩基础。
掏挖基础基坑尺寸也就是设计基础图的外形尺寸，外形尺寸偏大，则浪费混凝土材料；外形尺寸偏小，则不能保证基础强度，因此，掏挖基础时从基坑开挖开始就是影响工程成本、进度和质量控制的关键所在。
（1）掏挖基础的基坑开挖1人力基坑开挖a)根据基坑开挖尺寸先挖出样洞，深度约 300mm，样洞直径宜比设计的基础尺寸小30～50mm。
样洞挖好应复测根开、对角线等项尺寸，合格后在继续开挖。
b)基坑主柱开挖过程中为防止超挖，每挖掘0.5m，在坑中心吊一垂球检查坑位及主柱直径。
c)基础主柱开挖深度距设计埋深尚有100～200 mm时，检查主柱直径正确后，用钢尺在主柱坑壁上量出基础底部扩大头挖扩位置线。
由挖扩位置线下方20～40 mm处开始挖掘扩大头部分。
d)即可开挖至距设计要求埋深尚有 50mm 时，在基坑底部钉出基坑中心桩，边挖掘边检查尺寸，直至基坑周边尺寸符合设计要求为止。
基坑底部应预留 50mm 暂不挖掘，待清理基坑时再修整。
e)基坑内提土应采用吊蓝或吊桶。
提运方法应采用辘轳、三角架或杠杆，以人力操作将土运至坑口边上方在倒运至距坑口边不小于1.5m以外的安全地带。
f)基坑施工的铲、镐等工具的把柄长度应限制在500mm以下，视坑口直径而定，以方便操作为宜。
g)掏挖基坑过程中如发现土质情况与设计不符或坑壁有塌方先兆时应暂停挖掘，报告工地技术负责人研究处理。
2人力清理基坑a)清理基坑的任务是修理坑壁及清除坑底未挖掘的部分。
基坑清理应由上至下进行。
b)清理基坑应有符合设计图纸要求与主柱直径等长的专用测量工具测量主柱基坑直径，以保证基坑尺寸。
清理基坑时应保留基坑中心桩，以基坑中心桩为准测量基坑中心桩至四侧坑边尺寸应相等。
掏挖式基础施工方案
掏挖式基础施工方案掏挖式基础施工方案一、背景介绍掏挖式基础施工是一种常见的地基开挖施工方法，适用于一些中小型建筑工程。
本方案旨在确保施工过程安全、高效、环保。
二、施工准备1. 编制详细的施工计划和方案，包括施工程序和工艺流程。
2. 根据工程要求，准备好必要的施工设备和工具，如挖掘机、千斤顶、水泥搅拌机等。
3. 对施工场地进行勘察，了解地质条件，确保施工安全。
4. 设计并修建必要的安全防护措施，如挖掘机降档、防护网等。
三、施工步骤1. 根据设计要求，确定基础的尺寸和几何形状。
2. 使用挖掘机先进行顶部层土的剥离，确保基础施工的稳定性。
3. 逐层开挖基础，根据基础形状和深度的不同，采用合理的挖掘方法和顺序。
4. 开挖至设计要求的深度后，进行土工处理，清除底部杂质，确保基础的质量。
5. 在基础底部铺设合适的垫层，如细砂、碎石等，以提高基础的承载力和稳定性。
6. 根据设计要求，进行基础混凝土的浇筑施工，要求施工过程中注意控制浇筑速度和浇筑质量。
7. 进行基础的均匀压实，采用千斤顶等设备进行挤压，确保基础的稳定性和承载能力。
四、安全措施1. 在施工现场设置明显的安全警示标志，划定安全区域。
2. 进行施工前的安全教育，确保施工人员掌握安全操作规程。
3. 配备必要的防护设备，如安全帽、安全绳等，确保施工人员的人身安全。
4. 检查和维护施工设备，确保设备的安全可靠性。
5. 根据施工现场具体情况，采取合理的防护措施，如防护网、挤土墙等。
五、环保措施1. 控制施工产生的噪声和振动，减少对周边环境的影响。
2. 做好施工废弃物的分类收集和处理，确保环境的清洁。
3. 严禁施工区域内的乱倒乱堆和乱排乱放现象，保护土壤和水资源的安全。
4. 合理使用水和电力资源，减少浪费。
六、施工质量控制1. 进行施工前的检查和复核，确保施工过程符合设计要求。
2. 对施工过程进行现场监督，及时发现和处理施工中的问题。
3. 对施工质量进行抽检和验收，确保基础的质量达到要求。
掏挖式基础作业指导书SDXL
掏挖式基础作业指导书编码：SDXL-02二○○九年八月批准：日期：技术审核：日期：安监审核：日期：项目部审核：日期：编写：日期：目录1．工程概况及适用范围 (1)2．编写依据 (1)3．作业流程 (2)3.1 作业（工序）流程图 (2)4．作业准备 (2)4.1 人员配备 (2)4.2 工器具及仪器仪表配置 (3)5．作业方法 (4)5.1 材料准备 (4)5.2 分坑 (5)5.3开挖 (6)5.4 清理基坑 (7)5.5 钢筋加工及安装 (7)5.6 模板安装及要求 (8)5.7 地脚螺栓安装 (9)5.8 混凝土浇制 (9)6．安健环控制措施 (9)6.1预控措施 (9)6.2 危险点辨识 (10)7．质量控制措施及检验标准 (11)7.1 质量控制措施 (11)7.2 检验标准 (11)1．工程概况及适用范围本作业指导书适用于人工掏挖式基础。
适用的地质条件为施工时无水渗入基坑，可塑或硬塑状粘性土或土夹石，全风化或强风化岩情况；混凝土强度一般采用C15级或C20级。
2．编写依据3．作业流程3.1 作业（工序）流程图基础施工包括路径复测、分坑、平整基面及挖坑、基础钢筋安装、浇制、养护、拆模板等，其流程如下图所示：掏挖式基础施工工艺流程图4．作业准备5．作业方法5.1 材料准备5.1.1水泥基础所使用的水泥需经检验符合工程混凝土水泥的使用要求，采购的水泥在出厂时应保证出厂强度等级，各项技术要求应符合设计要求。
在使用前必须对采购来的水泥进行抽样复检，若复检不合格的不得投入工程使用。
若水泥出厂超过三个月，或虽未超过三个月，但保管不善时，必须进行检验，合格后方可使用。
库存堆放高度不得超过10包，并用防潮板垫起，保管过程中必须每月翻包一次。
因保管不良受潮结块时必须进行检验，合格后方能使用。
变更水泥的厂家或标号时必须重新检验。
水泥每200吨为一批次，抽样送检一次，送检必须由监理现场见证取样送检。
5.1.2 砂混凝土所使用的轻骨料要求是天然河砂，从现场采样回来并作试验鉴定合格后，才能在工程混凝土中作轻骨料。
基础施工作业指导书

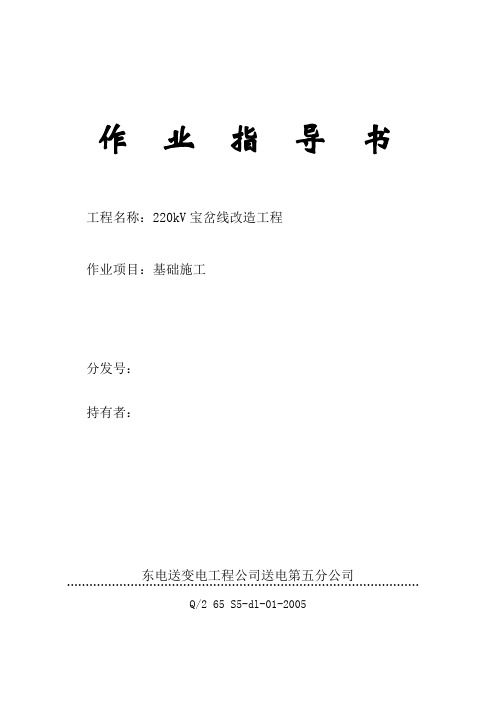

作业指导书工程名称：220kV宝岔线改造工程作业项目：基础施工分发号：持有者：东电送变电工程公司送电第五分公司Q/2 65 S5-dl-01-2005批准：审核：编写：编制单位：东电送变电工程公司送电第五分公司编制日期：2005年7月2日目录一、工程概况1.1工程概况及说明---------------------------------------1 1.2工程技术规定-----------------------------------------11.3施工要求 --------------------------------------------1二、作业准备及条件--------------------------------------2三、参加施工人员的资格----------------------------------2四、现浇地脚螺栓基础施工方案----------------------------24.1 现浇基础施工流程图---------------------------------2 4.2 施工方法-------------------------------------------2 4.3 支模找正-------------------------------------------7 4.4 砼浇制---------------------------------------------8 4.5 砼的养护-------------------------------------------11 4.6 拆模-----------------------------------------------114.7 回填-----------------------------------------------11五、掏挖式基础施工方案5.1 掏挖式基础施工流程图--------------------------------12 5.2 分坑测量施工方法------------------------------------12 5.3 土石方开挖------------------------------------------12 5.4 掏挖的步骤------------------------------------------13 5.5 支模找正--------------------------------------------13 5.6 砼浇制----------------------------------------------145.7 养护、折模方法--------------------------------------14六、钢筋加工6.1 钢筋加工--------------------------------------------14 6.2 钢筋的弯钩及连接------------------------------------156.3 钢筋骨架加工----------------------------------------156.4 注意事项--------------------------------------------15七、见证点及控制措施-------------------------------------15八、施工人员职责8.１施工队长--------------------------------------------16 8.２施工技术员------------------------------------------16 8.３兼职质检员------------------------------------------16 8.4 兼职安全员------------------------------------------178.5 操作人员--------------------------------------------17九、基础施工检查内容及标准9.1质量管理点的设置和质量检查标准-----------------------17 9.2现浇基础检查内容-------------------------------------19 9.3掏挖基础的质量检查标准-------------------------------199.4钢筋骨架钢筋检查内容---------------------------------20十、施工所用工器具及施工人员技术等级要求----------------20 十一、安全注意事项--------------------------------------20 十二、机械设备及工器具----------------------------------22 十三、环境因素控制措施----------------------------------23 十四、其它事项------------------------------------------23 十五、分坑示意图及分坑尺寸------------------------------250# 14#（元1#一、工程概况1.1工程概况及说明220千伏宝岔线改造工程示意图如下：我公司负责施工1#——14#及0#基础施工，基础共计15基，其中，0#、14#、9#为转角塔基础，其它12基为直线塔基础，地形以丘陵为主，地质条件为硬塑土、铁板砂、岩石。
掏挖式基础施工作业指导书
掏挖式基础施工作业指导书工程项目部（盖章）________年____月____日掏挖式基础施工作业指导书1. 范围1.1 本施工方案适用于线路工程的全掏挖基础施工。
1.2 线路方向2. 施工方案根据设计图纸提供的基础明细表及线路复测勘察实际地貌，结合以往工程施工经验，本工程全掏挖基础施工采用人工开挖施工方案进行。
3. 施工准备3.1 施工前的工器具准备表1 主要工器具配置表序号 名 称 规 格单位 数量 备 注1 塔 尺 5m 根 12 标 杆 3m 根 23 钢卷尺 20m 个 1 精度1mm4 垂 球 250g 个 1 5铁 锹把长0.5－1.5m把6- 1 -表1主要工器具配置表（续）序号名称规格单位数量备注6 十字镐把长0.5m 把 47 铁桶个 68 钢钎9 经纬仪TDJ－6 台 110 样板配合地脚螺栓用付8 代垫板11 搅拌机C－145 台 112 台称TGT－100 台 113 抬筐个 6 配扁担14 大水桶个 3 盛水用15 推车容量－0.1m3台 6 运料用16 钢板1100×2200 块 2 堆放砼用17 铁锹把 2 投放砼用18 振动器F×50×8 台 1 配振动棒3.2施工前准备3.2.1按设计图确定桩位3.2.2在确定桩位后以据基础图及根开并按照《送电线路施工测量作业指导书》进行分坑。
4. 基础掏挖4.1全掏挖型基础4.1.1基坑初挖时，宜比设计规定尺寸小30－50mm，以便修整基坑。
- 2-4.1.2基坑开挖至接近设计深度时，再挖掘扩大头部分，在基坑底部订立基坑中心桩，边挖边检查尺寸，各部尺寸应预留50mm左右，待清理坑时再修整。
4.1.3基坑清理应从上而下进行，严格按设计图的外形尺寸施工。
4.1.4基坑清理完毕后，应测量断面尺寸及坑深，作好记录，并随时测量基础根开及对角线等尺寸，其误差确认符合下表规定后方可施工。
整基基础尺寸施工允许偏差项目地脚螺栓式主角钢插入式高塔基础直线转角直线转角基础中心与中心桩间的位移(mm) 横线路方向30 30 30 30 30 顺线路方向30 30基础根开及对角线尺寸±2‰±1‰±0.7‰基础顶面或主角钢操平印证间相对高差(mm)5 5 5整基基础扭转(mm) 10 10 54.2半掏挖型基础4.2.1根据确认的杆塔中心桩，基础上阶边宽尺寸及设计要求的放坡系数，测量定出基础坑口开挖尺寸线。
掏挖基础施工技术手册
掏挖基础施工技术手册1、掏挖基础适用的地质条件为施工时无水渗入基坑，可塑或硬塑状粘性土或土夹石，全风化或强风化岩情况。
2、掏挖基础必须按设计的基础图组织施工，当需要将其他的基础型式改为掏挖基础时，应经设计代表签证同意后，方准施工。
3、为了保证掏挖基础尺寸准确，地表土及杂物必须清理并平整。
4、如遇基坑尺寸有增大或超深时，其增大或超深部分应用砼填充，并保证钢筋笼在立柱中的尺寸准确。
5、基坑开挖注意事项（1）基坑施工分为开挖和清理两个步骤，基坑施工一般采用人工开挖。
（2）基坑初挖时，宜比设计规定的尺寸小30~50mm，以便修整基坑。
（3）基坑开挖至接近设计深度时，再挖掘扩大头部分。
在基坑底部订立中心桩，边挖边检查尺寸。
各部尺寸应预留50mm左右，待清理基坑时再修整。
（4）基坑清理应从上而下进行，严格按设计图纸的基础外形尺寸施工。
（5）基坑清理完毕后，应测量断面尺寸及坑深，并作好记录。
整基基坑清理完毕后，应随即测量基础根开及对角线等项尺寸，符合要求后，方可进行下一道工序施工。
（6）对于中等强风化或风化的Ⅲ、Ⅳ类岩石地区的掏挖基础，可采用人工开挖与放小炮开挖相结合的方法成型。
（7）保证基础主柱顶露出地面、塔脚不积水。
（8）尽可能不降或少降基面，在原地面直接开挖，以减少水土流失。
（9）成孔净空尺寸不小于设计要求的基础尺寸，成孔深度允许偏差为-0.0~+0.1m，超深部分采用铺石灌浆处理。
当洞型尺寸与设计要求有误差时，应保证基础底锥台设计坡度，超尺寸部分浇制基础时一并用混凝土填满。
（10）基础成孔后，应及时验孔、安装地脚螺栓和钢筋，验收合格后尽快浇制混凝土，以防降雨至孔内积水，影响基坑强度。
6、基坑开挖安全措施（1）基坑施工的全过程必须设安全监护人。
（2）基坑内只允许一人挖掘，挖掘应采用特制的短把镐、铲或其他工具，挖掘工具用手或绳索传递，严禁抛掷。
（3）施工过程中，应随时注意土质条件有无变化、有无裂缝等异常现象。
人工掏挖式基础施工方案
人工掏挖式基础施工方案一、施工准备工作：1.地质勘察：对施工区域进行地质勘察，确定地下水位、土质以及存在的地下障碍物等情况，为施工做好准备。
2.设计方案：根据勘察结果制定详细的设计方案，包括基础尺寸、开挖深度、支护结构等。
3.安全措施：确定施工区域的安全标志，设置安全警示标志，确保施工过程的安全。
4.施工设备准备：根据设计方案准备好所需的施工设备，包括挖掘机、铲车、土方平整机等。
二、施工步骤：1.地面标线：按照设计要求在施工区域进行地面标线，确定基础的位置和尺寸。
2.开挖基坑：利用挖掘机进行基坑的开挖，根据设计要求的尺寸和深度逐层进行开挖。
在开挖过程中，根据土质情况进行必要的加固和处理。
3.水泥浆坑底：在基坑底部填充一层水泥浆，起到加固基坑底部土壤的作用，防止地下水涌入。
4.基础处理：根据设计要求对基坑底部的土壤进行打硬处理，保证基础的承载能力。
5.安装支撑结构：施工过程中，根据需要安装支撑结构来保持基坑的稳定。
常见的支撑结构包括钢支撑、钢管撑等。
6.清理基坑：将基坑内的杂物和泥浆清理干净，确保基坑清洁。
7.基础施工：在基坑中按照设计要求进行基础的浇筑和施工，包括基础的配筋、模板搭设等。
8.后续处理：基础施工完成后，根据需要进行基础的养护和处理。
同时，对基坑进行回填和平整。
三、施工注意事项：1.安全措施：施工过程中必须保证工地的安全，设置警示标志，遵守相关安全规定。
2.土壤处理：根据不同的土质情况采取不同的处理措施，保证基坑的稳定性。
3.支护结构：根据设计要求，安装合适的支撑结构，确保基坑的稳定。
4.养护管理：确保基础施工完成后进行养护管理，保证基础的承载能力。
5.施工环境保护：在施工过程中，注意环境保护，妥善处理废弃物和泥浆等。
以上是人工掏挖式基础施工方案的详细介绍，通过合理的准备工作和施工步骤，能够有效地保证基础施工的质量和安全。
掏挖式基础基坑开挖施工工艺示范2
2.3掏挖式基础基坑开挖施工工艺示范2.3.1适用范围适用于土质较好且地下水位低于混凝土基础底面高程的掏挖型基础基坑开挖，如黏土、亚黏土（硬塑）、碎石土及不同风化程度的岩石等。
2.3.2工艺流程工艺流程图见图2-12.3.3工艺流程说明（1）施工准备：熟悉掌握设计图；施工人员到岗并具有相应施工能力；材料到位并满足施工质量、数量要求；工器具到位并进行了相关的检验、试验。
（2）基面平整及定位：按设计要求和掏挖基础的基面稳定及边坡要求，进行基面放样、平整。
平整基面时应考虑基面的排水，排水方向不要从刷基面边坡为宜。
（3）基坑定位：掏挖基础坑口根据根开，在地面订井字桩或十字桩，用井字或十字桩控制坑口位置，各桩用水泥砂浆将其稳固。
按设计尺寸进行掏挖式井口开挖。
（4）开挖样洞：根据基坑开挖尺寸线先挖出样洞，深度约300mm，样洞直径宜比设计的基础尺寸小30-50mm。
样洞挖好后应复测根开、对角线等尺寸，符合设计要求后方能继续开挖。
（5）主柱部分开挖：基坑主柱挖掘过程中为防止超挖，没挖掘0.5m，在坑中心吊一垂球检查坑位及主柱直径。
掏挖方法以人工掏挖为主，使用凿、钢钎、大锤等工具进行，成孔施工要保证土质的整体性和稳定性，为保证掏挖孔径断面不至于过大，可采取掏挖后修整的程序。
以人力操作提运至坑口上方，再倒至距坑口不小于1.5m远的安全地带。
（6）底盘扩底部分开挖：基础主柱开挖深度距设计要求埋深尚有100～200mm时，检查主柱直径正确后，用钢尺在主柱坑壁上量出基础底部掏挖部分位置线。
由于掏挖位置线下方20～40mm外开始挖掘扩大头部分。
基坑开挖至设计要求埋深尚有约50mm时，在基坑底部钉出基坑中心桩，边挖掘边检查尺寸，直至基坑周边尺寸符合设计图要求。
基坑底部应预留50mm暂不挖，待清理基坑时进行修整。
掏挖过程要求认真、细致。
（7）基坑清理：清理基坑的任务是修理坑壁及清除底部为挖掘的部分。
基坑清理应有上至下进行。
清理基坑时应保留基坑中心桩，以基坑中心为基准测量基坑中心桩至周围坑边尺寸应符合设计及规范要求。
送电线路 掏挖式基础作业指导书
送电线路工程（二）掏挖式基础作业指导书目录1 适用范围 (1)2 引用标准、术语 (1)3．施工准备 (1)3.1 人员配备 (1)3.2 工器具及仪器仪表配置 (1)3.3 材料准备 (2)3.4 作业条件 (3)4 操作工艺 (3)4.1 工艺流程 (3)4.2 平基 (3)4.3 复测分坑 (4)4.4 开挖 (6)4.5 清理基坑 (7)4.6 钢筋加工及安装 (7)4.7 地脚螺栓安装 (8)4.8 混凝土施工 (8)4.9 混凝土养护 (9)5 职业健康与安全、环境管理措施 (9)5.1 安全与文明施工措施 (9)5.2 环境保护措施 (11)5.3 危险点辨识及预控措施 (11)6 质量控制措施及检验标准 (12)6.1 质量控制措施 (12)掏挖式基础作业指导书1 适用范围本作业指导书适用于人工掏挖式基础，适用的地质条件为施工时无水渗入基坑，可塑或硬塑状粘性土或土夹石，全风化或强风化岩情况；混凝土强度一般采用C15级或C20级。
2 引用标准、术语《110kV-500kV架空电力线路施工及验收规范》（GB50233-2005）《110kV～500kV送变电工程质量检验及评定标准》（Q/CSG10017.1-2007）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《混凝土结构工程施工质量验收规范》（GB50204-2002）《混凝土强度检验评定标准》（GBJ107-1987）《工业与民用建筑灌注桩基础设计与施工规程》（JGJ4-80）《广东电网公司送电线路工程基础质量检测规定》（广电程〔2009〕454号）《南网电网工程施工工艺控制规范》（Q/CSG11105.3-2008）《广东电网公司110kV～500kV电网工程施工作业指导书》（广电程〔2009〕378号）3．施工准备3.1 人员配备3.2 工器具及仪器仪表配置以下工器具及仪器仪表按一个施工组配置，可根据现场需要进行调整。
配网工程(35kV及以下)：掏挖基坑开挖作业指导书
目录
1适用范围 (1)
2编写依据 (1)
3作业流程图 (1)
4安全风险辨析与预控 (3)
5作业内容 (4)
5.1作业前施工条件 (4)
5.2施工准备 (5)
5.3主要作业内容 (6)
5.4质量检验 (8)
1适用范围
本节适用于35kV及以下配网工程架空线路工程的土质较好且地下水位低于基础底面的掏挖基础基坑开挖。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人：监理单位检查人：
日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。
5作业内容
5.1作业前施工条件
表5-1作业前施工条件
表5-1（续）
5.2施工准备
表5-2施工准备
5.3主要作业内容
表5-3主要作业内容
表5-3（续）
5.4质量检验
表5-4质量检验
表5-4（续）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.2.3.3当地形高差较大时，可根据中心桩施工基面与基坑地面间的高低差，把水平距离换算成斜距进行基坑放样。已知基础坑的半对角线线长为LBO1,基础坑地面与桩位与桩位基面的高低差为HBO，由此可计算出D坑的半对角线斜距LBOH= ,然后，以LBOH定出基坑中心，再以d/2值确定基坑的孔位。
砂每600t为一批次，送检必须由监理现场见证取样送检，若检验不合格不得投入工程使用。.
6.1.4水
混凝土浇制和基础养护的用水应符合下列规定：
（1）饮用水及清洁的河溪水客不用化验，只进行外观检查，水中不应含有油脂与及影响水泥正常凝结硬化的有害杂质和糖类。
（2）污水及PH值小于4的酸性和含硫酸盐(SO2-)超过水重1%的水均不得使用。
（6）留意孔壁是否变形
2
土石掷落伤害
（1）井架吊装，余泥装载吊篮内
（2）正确佩戴安全用品；
（3）统一指挥
3
爆破伤人及危害
（1）根据实际岩层情况，精确设计孔深、孔径及装药量等
（2）加强爆破警戒；
（3）按规定处理哑炮；
（4）采取是松动爆破，加盖防护网，确保附近房屋等建筑物的安全
表4-1（续）
序号
安全措施
6.1.3碎石
混凝土所选用的粗骨料位碎石，从现场采样回来并作试验鉴定，合格后才能作为本工程混凝土的粗骨料。现浇基础使用的碎石粒径为20~40mm。本工程所使用的碎石在选择和使用时，所选用的碎石必须符合以下要求：
（1）碎石中的针状、片状颗粒含量应小于25%，含量应小于2%，含泥块量应小于0.7%。
（2）碎石的强度应不低于混凝土强度的1.5-2倍，石料应清洁，不允许有泥土，使用前应用清水冲洗外层的泥土
把
4
7
经纬仪
台
1
8
镐
把
4
9
铲
把
4
10
铁锤
把
2
11斗车辆8源自12钢卷尺把
2
13
角铁桩
条
6
14
吊篮
个
2
15
风机
台
1
16
振捣器
套
2
17
搅拌机
台
1
18
井架
个
1
19
串筒或溜槽
套
1
20
塌落度筒
个
2
（含水平尺）
21
试块盒
套
2
22
模板
注：主要工器具及仪器表根据具体工程数量规模配置
6材料准备
6.1.1水泥
基础所使用的水泥需经检验符合工程混凝土水泥的使用要求，采购的水泥在出厂时应保证出厂强度等级，各项技术应符合设计要求。在使用前必须对采购来的水泥进行抽样复检，若复检不合格，则不得投入工程使用。若水泥出厂超过三个月，或虽末超过三个月，但保管不善时，必须进行检，合格后方可使用。库存堆放水泥的高度不得超过10包，并用防潮板堑起，保管过程中必须每包翻一次。因保管不良受潮结块时必须进行检验，合格后方能使用。变更水泥的厂家或标号时必须重新检验。
长方形直线塔基础分坑可参照以上方法计算有关尺寸。
6.2.2转角塔基础分坑
如图6-3所示，转角塔基础分坑布置：分坑时将经纬仪安放中心桩O处，按照
（1800–α）/2打分角桩订出角分线，正反450打出对角桩分坑，尺寸计算如同直线基础分坑一样。
图6-3转角塔基础分坑示意图
6.2.3高低腿基础分坑
6.2.3.1根据基础各个基础基面与中心桩的相对高差、半根开等，计算各个半对角线线长。如图6-4所示，以D坑半径根开为a，基面与中心桩的相对高差为HBO,桩径为d。
5作业准备
5.1 人员配备
表5-1 人员配备表
工序名称
建议工作人数
负责人数
监护人数
浇制前
混凝土浇制
浇制后
注：作业人数根据具体工程量规模配备
5.2主要工器具及仪器表配置
表5-2主要工器具及仪器表配置表7451024
序号
名称
规格/编号
单位
数量
备注
1
扳手
把
2
2
钳
把
2
3
秤
台
1
4
发电机
台
1
5
电焊机
台
1
6
铁丝钩
3
GB 107-1987《混凝土强度检验评定标准》
4
GB 50205-2001《刚结构工程施工质量验收规范》
5
GB 50202-2002《建筑地基基础工程施工质量验收规范》
6
GB 201-1983《土方与爆破工程施工及验收规范》
7
GB/T 50344-2004《建筑结构检测技术标准》
8
JGJ 55-2000《普通混凝土配合比设计规程》
（6）电动工具的外壳须可靠接地;
（7）做好防潮措施;
（8）绝缘工具及验电器应进行定期检查；
（9）利用仪器测量时塔尺等于带电体是否保持足够的安全距离
5
火灾隐患
（1）作业现场在山林时，应禁止吸烟；
（2）作业现场在山林时，不得明火煮食
6
防暑、防蛇咬、防蜂刺
（1）在高温的季节施工时，尽量避免中午作业，做好防暑降温工作
6.2.3.4当中心桩施工基面与基坑间不能通视时，用经纬仪进行分段定点丈量，用半对角线线长或半对角线斜距进行丈量放样。
图6-4高低腿基础分坑示意图
6.3开挖
6.3.1为了保证掏挖基础尺寸准确，地表土及杂物必须清理平整。开挖前应有有效的排水措施，防止雨水冲刷进入洞内。
6.3.2如遇基坑尺寸有增大或超深时，其增大或超深部分应用混凝土填充，并保证钢筋笼在立柱中的尺寸准确。
1适用范围
本作业指导书适用于阶人工掏挖式基础
实用的地质条件为施工无水渗入基坑，可塑或硬塑状黏土性土或土夹石，全风化或风化岩情况。
混凝土强度一般采用C15或C20级
2编写依据
表2-1编写依据
序号
引用资料名称
1
GB 50233-2005《110kV~500kV架空电力线路施工及验收规范》
2
GB 50204-2002《混凝土结构工程施工质量验收规范》
图6-2正方形直线塔基础分坑示意图
分坑时在中心O安平经纬仪，并视相邻杆塔位中心桩，将水平度归零，然后将仪器转到450定出B、D两辅助桩，继续转到1350订出A、C两辅助桩。自O点沿OD方向分别量水平距离L1、L2定出1点和2点。将2b长的皮尺两端固定于1、2点，用手沟住皮尺中部D出向外拉直角即得出3点，再折向另一侧得出4点，1至4点的连线为坑口的位置。同样根据计算结果对另外三个腿进行分坑。
6.3.10尽可能不降或少降基面，在原地面直接开挖，以减少水土流失。
6.3.11成孔净空尺寸不小于设计要求的基础尺寸，成孔深度允许偏差为0~+100mm，超深部分采用铺石灌浆处理；当洞形尺寸与设计要求有误差时，应保证基础低锥台设计坡度，超尺寸部分浇制基础时一并用混凝土填满。
6.3.12基础成孔后，应及时验孔、安装地脚螺栓和钢筋，验收合格后尽快浇制混凝土，以防降水至孔内积水，影响基坑强度。
（2）野外作业带必要的防护用具及药品
请您认真检查并签名确认，您的签名意味着承担相应的安全质量责任。
施工单位检查人：监理单位检查人:
日期：日期：
注1：对存在的风险且控制措施完善填写“”,存在风险而控制措施并完善填写“”不存在风险则填写“-”，未检查项空白。
注2：安全风险辨析与控制措施变在有新的风险因素及控制时可增加补充。
6.3.15基础主柱开挖深度距设计要求尚有100~200时检查主柱直径真确后，用钢尺在主柱坑壁上量出基础底部扩大头挖扩位置线。由挖孔位置线下方20~40mm处开始挖扩大头部分。
6.3.16基坑开挖至距设计要求埋深尚有有约50mm时，在基坑底部钉出基坑中心桩，边挖掘边检查尺寸，直径基坑周边尺寸符合设计图纸要求为止。基坑底部应预留约50mm暂不挖掘，带清理基坑事在修整。
6.3.3基坑施工分为开挖和清理两个步骤，基坑施工一般采用人工开挖。
6.3.4基坑初挖时，宜比设计规定的尺寸小30~50mm，以便修整基坑
6.3.5基坑开挖至接近设计深度时，在挖觉扩大头部分。在基坑底部订立中心桩，边挖边检查尺寸；各部尺寸应预留50mm左右，待清理基坑时在修整。
6.3.6基坑清理应从下而进行，严格按设计图纸的基础外形尺寸施工。
（3）难以判断水质的，应取样到专业的化验室进行化验，以免影响混凝土的质量。
（4）不能使用海水。
6.1.5钢筋
钢筋的质量必须符合设计图纸的要求，钢筋的钢号、规格必须符合图纸的规定，表面不得有折叠、裂纹、刮痕、结疤、麻点、分层等缺陷。每一批钢材均应有出厂的合格证明和材质化验报告，成批购买的钢材应进行试验。
6.3.7基坑清理完毕后，应测量断面尺寸及坑深，并作好记录。整基基坑清理完毕后，应随即测量基础根开及对角线等项尺寸，符合要求后，方可进行下道工序施工。
6.3.8对于中等强风化或风化的Ⅲ、Ⅳ类岩石地区的掏挖基础，可采用人工开挖与放小炮开挖相结合的方法成形。
6.39保证基础主柱主柱顶露出基面、塔脚不积水。
13
《中国南方电网公司十项重点反事故措施》
14
CSG/MS 0406-2005《电力生产事故调查规程》
15
《电力建设工程安全和环境管理设施规范应用手册》
16
《架空线路及电缆安健环设施标准》
17
《安全生产工作奖惩规定》
18
《安全生产监督规定》
