【CN209696702U】一种饲料添加剂混合搅拌装置【专利】
【CN209699566U】一种用于建筑的便捷式搅拌装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920213822.6(22)申请日 2019.02.20(73)专利权人 福建元鹰建设有限公司地址 362000 福建省泉州市永春县五里街镇鼎元星城2-8号二楼(72)发明人 郑志彬 (51)Int.Cl.B28C 9/04(2006.01)B28C 5/16(2006.01)(54)实用新型名称一种用于建筑的便捷式搅拌装置(57)摘要本实用新型公开了一种用于建筑的便捷式搅拌装置，其结构包括底座、行走装置、千斤顶、安装板、驱动电机、转轴、搅拌叶、搅拌桶、固定装置，所述底座内部为空心结构，且行走装置设于底座内部，所述底座顶部左侧设置有搅拌桶，所述搅拌桶右侧设置有千斤顶，所述千斤顶共设有两组，且两组千斤顶分别固定焊接在底座右侧两角处，所述千斤顶中部设置有固定装置，本实用新型的一种用于建筑的便捷式搅拌装置，通过设置的千斤顶可以使得该装置和不同高度的搅拌桶的配合使用，并且设置的夹紧装置还可以对不同直径的搅拌桶的夹紧，大大提高了该设备的实用性，还通过设置的行走装置，可以在移动该装置时方便，使用时稳固，适合推广使用。
权利要求书1页 说明书3页 附图3页CN 209699566 U 2019.11.29C N 209699566U权 利 要 求 书1/1页CN 209699566 U1.一种用于建筑的便捷式搅拌装置，其结构包括底座（1）、行走装置（2）、千斤顶（3）、安装板（4）、驱动电机（5）、转轴（6）、搅拌叶（7）、搅拌桶（8）、固定装置（9），其特征在于：所述底座（1）内部为空心结构，且行走装置（2）设于底座（1）内部，所述底座（1）顶部左侧设置有搅拌桶（8），所述搅拌桶（8）右侧设置有千斤顶（3），所述千斤顶（3）共设有两组，且两组千斤顶（3）分别固定焊接在底座（1）右侧两角处，所述千斤顶（3）中部设置有固定装置（9），所述安装板（4）设于底座（1）正上方，且安装板（4）底部与千斤顶（3）顶部固定连接，所述安装板（4）顶部中心开设有通孔（41），且安装板（4）上方设置有驱动电机（5），所述驱动电机（5）通过螺栓与安装板（4）紧固连接，且驱动电机（5）通过联轴器传动连接有转轴（6），所述转轴（6）穿过通孔（41）延伸至安装板（4）下方且位于搅拌桶（8）内部，所述转轴（6）外表面设置有多组搅拌叶（7），所述搅拌叶（7）与转轴（6）为一体化结构。
【CN209696733U】一种聚维酮碘溶液生产用搅拌设备【专利】

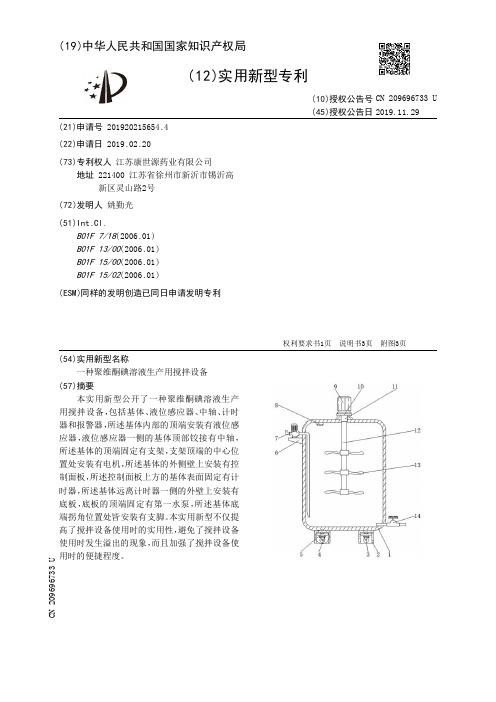

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920215654.4(22)申请日 2019.02.20(73)专利权人 江苏康世源药业有限公司地址 221400 江苏省徐州市新沂市锡沂高新区灵山路2号(72)发明人 姚勤光 (51)Int.Cl.B01F 7/18(2006.01)B01F 13/00(2006.01)B01F 15/00(2006.01)B01F 15/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种聚维酮碘溶液生产用搅拌设备(57)摘要本实用新型公开了一种聚维酮碘溶液生产用搅拌设备，包括基体、液位感应器、中轴、计时器和报警器，所述基体内部的顶端安装有液位感应器，液位感应器一侧的基体顶部铰接有中轴，所述基体的顶端固定有支架，支架顶端的中心位置处安装有电机，所述基体的外侧壁上安装有控制面板，所述控制面板上方的基体表面固定有计时器，所述基体远离计时器一侧的外壁上安装有底板，底板的顶端固定有第一水泵，所述基体底端拐角位置处皆安装有支脚。
本实用新型不仅提高了搅拌设备使用时的实用性，避免了搅拌设备使用时发生溢出的现象，而且加强了搅拌设备使用时的便捷程度。
权利要求书1页 说明书3页 附图3页CN 209696733 U 2019.11.29C N 209696733U权 利 要 求 书1/1页CN 209696733 U1.一种聚维酮碘溶液生产用搅拌设备，包括基体（1）、液位感应器（8）、中轴（12）、计时器（15）和报警器（17），其特征在于：所述基体（1）内部的顶端安装有液位感应器（8），液位感应器（8）一侧的基体（1）顶部铰接有中轴（12），所述基体（1）的顶端固定有支架（10），支架（10）顶端的中心位置处安装有电机（9），所述基体（1）的外侧壁上安装有控制面板（18），且控制面板（18）内部PLC控制器的输出端与电机（9）的输入端电性连接，控制面板（18）内部PLC控制器的输入端与液位感应器（8）的输出端电性连接，所述控制面板（18）上方的基体（1）表面固定有计时器（15），且计时器（15）的输出端与控制面板（18）内部PLC控制器的输入端电性连接，所述基体（1）远离计时器（15）一侧的外壁上安装有底板（6），底板（6）的顶端固定有第一水泵（7），且第一水泵（7）的输入端与控制面板（18）内部PLC控制器的输出端电性连接，第一水泵（7）的输出端通过管道与基体（1）的内部相连通，所述基体（1）远离第一水泵（7）的一侧设有第二水泵（14），且第二水泵（14）的输入端与控制面板（18）内部PLC控制器的输出端电性连接，第二水泵（14）的输入端通过管道与基体（1）的内部相连通，所述基体（1）底端拐角位置处皆安装有支脚（2）。
【CN209848711U】一种鸡饲料快速混合装置【专利】

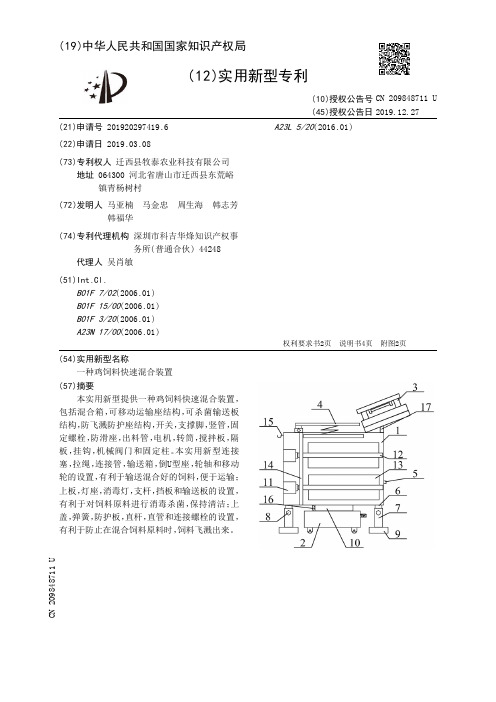

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920297419.6(22)申请日 2019.03.08(73)专利权人 迁西县牧泰农业科技有限公司地址 064300 河北省唐山市迁西县东荒峪镇青杨树村(72)发明人 马亚楠 马金忠 周生海 韩志芳 韩福华 (74)专利代理机构 深圳市科吉华烽知识产权事务所(普通合伙) 44248代理人 吴肖敏(51)Int.Cl.B01F 7/02(2006.01)B01F 15/00(2006.01)B01F 3/20(2006.01)A23N 17/00(2006.01)A23L 5/20(2016.01)(54)实用新型名称一种鸡饲料快速混合装置(57)摘要本实用新型提供一种鸡饲料快速混合装置，包括混合箱，可移动运输座结构，可杀菌输送板结构，防飞溅防护座结构，开关，支撑脚，竖管，固定螺栓，防滑座，出料管，电机，转筒，搅拌板，隔板，挂钩，机械阀门和固定柱。
本实用新型连接塞，拉绳，连接管，输送箱，倒U型座，轮轴和移动轮的设置，有利于输送混合好的饲料，便于运输；上板，灯座，消毒灯，支杆，挡板和输送板的设置，有利于对饲料原料进行消毒杀菌，保持清洁；上盖，弹簧，防护板，直杆，直管和连接螺栓的设置，有利于防止在混合饲料原料时，饲料飞溅出来。
权利要求书2页 说明书4页 附图2页CN 209848711 U 2019.12.27C N 209848711U权 利 要 求 书1/2页CN 209848711 U1.一种鸡饲料快速混合装置，其特征在于，该鸡饲料快速混合装置包括混合箱(1)，可移动运输座结构(2)，可杀菌输送板结构(3)，防飞溅防护座结构(4)，开关(5)，支撑脚(6)，竖管(7)，固定螺栓(8)，防滑座(9)，出料管(10)，电机(11)，转筒(12)，搅拌板(13)，隔板(14)，挂钩(15)，机械阀门(16)和固定柱(17)，所述的可移动运输座结构(2)上部连接在出料管(10)的下部；所述的可杀菌输送板结构(3)下部连接在固定柱(17)的上部；所述的可杀菌输送板结构(3)下部连接在混合箱(1)的上部；所述的防飞溅防护座结构(4)下部连接在混合箱(1)的上部；所述的开关(5)左侧螺栓连接在混合箱(1)的右端下侧；所述的支撑脚(6)上部分别螺栓连接在混合箱(1)的底部四角位置；所述的支撑脚(6)下部插接在竖管(7)的内部下侧；所述的支撑脚(6)和竖管(7)的连接处通过固定螺栓(8)固定；所述的防滑座(9)上部中间位置螺栓连接在竖管(7)的下部；所述的出料管(10)上部螺纹连接在混合箱(1)的下部中间位置；所述的电机(11)左侧分别螺栓连接在混合箱(1)的内部左侧上下两部；所述的转筒(12)左侧螺栓连接在电机(11)左侧输出轴右端；所述的搅拌板(13)内侧分别螺栓连接在转筒(12)的上下两端右侧；所述的隔板(14)纵向螺栓连接在混合箱(1)的内部左侧；所述的转筒(12)左侧分别贯穿隔板(14)的内部上下两侧；所述的挂钩(15)右侧螺栓连接在混合箱(1)的左侧上部；所述的机械阀门(16)右侧螺纹连接在出料管(10)的左侧；所述的固定柱(17)下部螺栓连接在混合箱(1)的上部右侧；所述的可移动运输座结构(2)包括连接塞(21)，拉绳(22)，连接管(23)，输送箱(24)，倒U型座(25)，轮轴(26)和移动轮(27)，所述的连接塞(21)左侧螺纹连接在连接管(23)的右侧；所述的拉绳(22)一端螺栓连接在连接管(23)的内部左侧中间位置，所述的拉绳(22)另一端螺栓连接在连接塞(21)的左侧中间位置；所述的连接管(23)左侧螺栓连接在输送箱(24)的右侧上部；所述的倒U型座(25)上部分别螺栓连接在输送箱(24)的底部四角位置；所述的移动轮(27)通过轮轴(26)连接在倒U 型座(25)的内部下侧；所述的轮轴(26)前后两端分别焊接在倒U型座(25)的内部下侧前后两端中间位置。

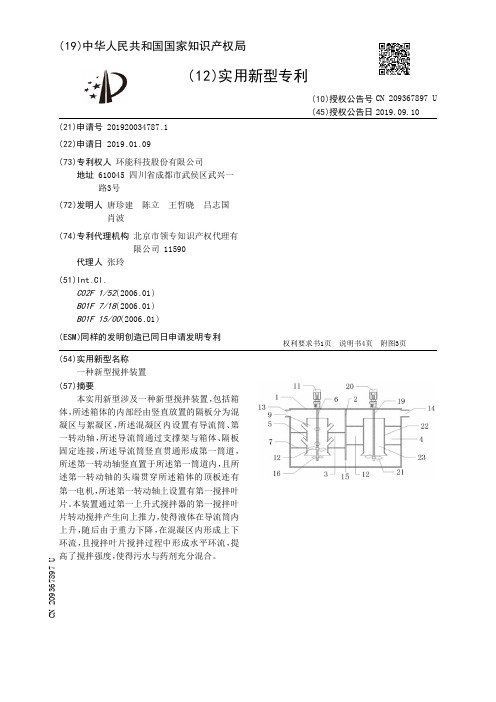

【CN209367897U】一种新型搅拌装置【专利】
代理人 张玲
(51)Int .Cl . C02F 1/52(2006 .01) B01F 7/18(2006 .01) B01F 15/00(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
( 54 )实用新型名称 一种新型搅拌装置
2 .根据权利要求1所述的新型搅拌装置，其特征在于，所述第一转动轴上还设置有下压 式搅拌器 ，所述下压式搅拌器包括若干个第二搅拌叶 片 ，所述第二搅拌叶 片位于所述第一 搅拌叶片的下方，所述第二搅拌叶片的叶片长度短于所述第一搅拌叶片的叶片长度。
3 .根据权利要求1所述的新型搅拌装置，其特征在于，所述导流筒的外壁上接通有若干 个导流管。
7 .根据权利要求6所述的新型搅拌装置，其特征在于，所述絮凝区内设置有中心筒，所 述中心筒通过支撑架与箱体、隔板固定连接，所述中心筒竖直贯通形成第二筒道，所述第二 转动轴贯穿所述第二筒道。
8 .根据权利要求7所述的新型搅拌装置，其特征在于，所述中心筒的底端设置有喇叭开 口 ，所述喇叭开口的顶端半径小于喇叭开口的底端半径。பைடு நூலகம்
9 .根据权利要求1所述的新型搅拌装置，其特征在于，所述箱体上设置有贯穿箱体外壁 的进水口与出水口 ，所述隔板与箱体的底板未贴合 ，形成过水口 ，所述混凝区与絮凝区通过 过水口连通，所述进水口与所述混凝区相连通。
2
CN 209367897 U
说 明 书
1/4 页
一种新型搅拌装置
技术领域 [0001] 本实用新型涉及污水处理领域，具体涉及一种新型搅拌装置。
实用新型内容 [0004] 本实用新型的目的在于改善现有技术中所存在的不足，提供一种新型搅拌装置。 [0005] 本实用新型解决其技术问题所采用的技术方案是： [0006] 一种新型搅拌装置，包括箱体，所述箱体的内部经由竖直放置的隔板分为混凝区 与絮凝区 ，所述混凝区内设置有导流筒、第一转动轴 ，所述导流筒通过支撑架与箱体、隔板 固定连接 ，所述导流筒竖直贯通形成第一筒道 ，所述第一转动轴竖直置于所述第一筒道内 ， 且所述第一转动轴的头端贯穿所述箱体的顶板连有第一电机，所述第一转动轴上设置有第 一上升式搅拌器，所述第一上升式搅拌器包括若干个第一搅拌叶片。 [0007] 通过第一上升式搅拌器中的第一搅拌叶片转动搅拌产生向上推力，使得液体在导 流筒内上升 ，随后由于重力下降 ，在混凝区内形成上下环流 ，且搅拌叶片搅拌过程中形成水 平环流，在多个方向上进行循环流动，提高了搅拌强度，使得污水与药剂充分混合。 [0008] 在进一步的方案中，所述第一转动轴上还设置有下压式搅拌器，所述下压式搅拌 器包括若干个第二搅拌叶 片 ，所述第二搅拌叶 片位于所述第一搅拌叶 片的 下方 ，所述第二 搅拌叶 片的叶 片长度短于所述第一搅拌叶 片的叶 片长度。两组叶 片中间形成负压区域 ，使 得水流被快速吸引并上升。 [0009] 在进一步的方案中，所述导流筒的外壁上接通有若干个导流管。通过导流管使得 混凝区内形成多层上下环流，使得污水与药剂的混合更加充分。 [0010] 在进一步的方案中，所述导流管与所述导流筒之间的夹角为45 °。 [0011] 在进一步的方案中，所述导流筒的底端设置有喇叭开口，所述喇叭开口的顶端半 径小于喇叭开口的底端半径。提高搅拌叶片吸引水上升的速度。 [0012] 在进一步的方案中，所述絮凝区内设置有第二转动轴，所述第二转动轴的一端贯
【CN209901195U】一种用于猪饲料加工的配料混合装置【专利】

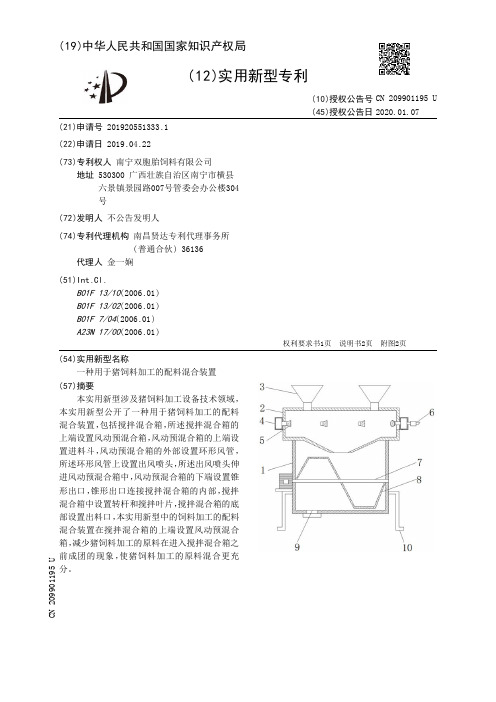

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920551333.1(22)申请日 2019.04.22(73)专利权人 南宁双胞胎饲料有限公司地址 530300 广西壮族自治区南宁市横县六景镇景园路007号管委会办公楼304号(72)发明人 不公告发明人 (74)专利代理机构 南昌贤达专利代理事务所(普通合伙) 36136代理人 金一娴(51)Int.Cl.B01F 13/10(2006.01)B01F 13/02(2006.01)B01F 7/04(2006.01)A23N 17/00(2006.01)(54)实用新型名称一种用于猪饲料加工的配料混合装置(57)摘要本实用新型涉及猪饲料加工设备技术领域，本实用新型公开了一种用于猪饲料加工的配料混合装置，包括搅拌混合箱，所述搅拌混合箱的上端设置风动预混合箱，风动预混合箱的上端设置进料斗，风动预混合箱的外部设置环形风管，所述环形风管上设置出风喷头，所述出风喷头伸进风动预混合箱中，风动预混合箱的下端设置锥形出口，锥形出口连接搅拌混合箱的内部，搅拌混合箱中设置转杆和搅拌叶片，搅拌混合箱的底部设置出料口，本实用新型中的饲料加工的配料混合装置在搅拌混合箱的上端设置风动预混合箱，减少猪饲料加工的原料在进入搅拌混合箱之前成团的现象，使猪饲料加工的原料混合更充分。
权利要求书1页 说明书2页 附图2页CN 209901195 U 2020.01.07C N 209901195U权 利 要 求 书1/1页CN 209901195 U1.一种用于猪饲料加工的配料混合装置，包括搅拌混合箱(1)，其特征在于，所述搅拌混合箱(1)的上端设置风动预混合箱(2)，风动预混合箱(2)的上端设置进料斗(3)，所述风动预混合箱(2)为圆柱形，风动预混合箱(2)的外部设置环形风管(4)，所述环形风管(4)上设置出风喷头(5)，所述出风喷头(5)伸进风动预混合箱(2)中，出风喷头(5)环布在风动预混合箱(2)的内壁上，风动预混合箱(2)的下端设置锥形出口，锥形出口连接搅拌混合箱(1)的内部，搅拌混合箱(1)中设置转杆(7)和搅拌叶片(8)，搅拌混合箱(1)的底部设置出料口(9)。

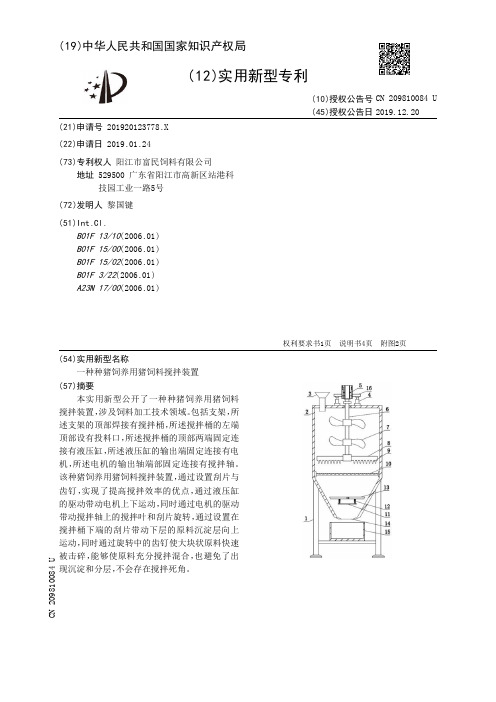

【CN209810084U】一种种猪饲养用猪饲料搅拌装置【专利】
(10)授权公告号 CN 209810084 U (45)授权公告日 2019.12.20
( 54 )实用新型名称 一种种猪饲养用猪饲料搅拌装置
( 57 )摘要 本实 用新型公 开了一 种种猪 饲养 用猪 饲料
搅拌装置，涉及饲料加工技术领域。包括支架，所 述支架的顶部焊接有搅拌桶，所述搅拌桶的左端 顶部设有投料口 ，所述搅拌桶的顶部两端固定连 接有液压缸，所述液压缸的输出端固定连接有电 机 ，所述电 机的 输出 轴端部固定连接有搅拌 轴。 该种猪饲养用猪饲料搅拌装置，通过设置刮片与 齿钉 ，实现了提高 搅拌效率的 优点 ，通过液压缸 的驱动带动电机上下运动，同时通过电机的驱动 带动搅拌轴上的搅拌叶和刮片旋转，通过设置在 搅拌 桶下端的 刮片带 动下 层的 原料沉淀层向 上 运动，同时通过旋转中的齿钉使大块状原料快速 被击碎 ，能 够使原料充分搅拌混合 ，也避免了出 现沉淀和分层，不会存在搅拌死角。
型涉及饲料加工技术领域，具体为一种种猪饲养用猪饲料搅拌装置。
背景技术 [0002] 种猪顾名思义就是用来做种，繁殖下一代猪的就是种猪，并不像某些网友所说的 那样 ，只有公猪才是 种猪 ，种猪分 种公猪 、种母猪两种 ，有些猪场里会选择一些品 种优良 的 商品猪作为后备种猪。 [0003] 目前，在饲料厂和养殖厂大都采用立式饲料搅拌机，立式饲料搅拌机具有结构简 单、占 地面积小的特点 ，但大多数立式 饲料搅拌机在搅拌饲料的时候都容易产生搅拌不均 匀 ，饲料易黏贴在搅拌机内壁上 ，搅拌机死 角搅拌不均匀等现象 ，还有更为传统的人工搅拌 饲料的方式 ，但这种方式费时费 力 ，工作效率太低 ，在一般的养殖和饲料生产加工领域已 被 逐渐淘汰。
权利要求书1页 说明书4页 附图2页
CN 209810084 U
【CN209752717U】一种便于移动的饲料搅拌装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920419695.5(22)申请日 2019.03.29(73)专利权人 官荣沐地址 364200 福建省龙岩市上杭县城南村中营2路2-8号康大生物
(72)发明人 官荣沐 (51)Int.Cl.B01F 7/18(2006.01)
B01F 13/00(2006.01)
B01F 15/00(2006.01)
A23N 17/00(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称一种便于移动的饲料搅拌装置(57)摘要本实用新型公开了一种便于移动的饲料搅拌装置，包括承重板，承重板的底部固定连接有电机，所述电机的输出端固定连接有螺杆，所述螺杆的表面螺纹连接有螺套，所述螺套的两侧均固定连接有连接杆，所述连接杆的外侧固定连接有固定杆，所述固定杆的两侧均活动连接有拉杆。本实用新型通过设置承重板、电机、螺杆、螺套、连接杆、固定杆、拉杆、滑套、支撑杆、活动块、支柱、底座、滚轮、搅拌箱、搅拌电机、转轴、固定板、进料口、出料口、固定架和搅拌页的配合使用，解决了现有的饲料搅拌装置在使用时，不方便移动，这样饲料补给工作耗费了人们的时间和体力的问题，方便了使用者的使用，提高了饲料搅拌装置的实用性。
权利要求书1页 说明书3页 附图3页CN 209752717 U2019.12.10
CN 209752717 U1.一种便于移动的饲料搅拌装置，包括承重板（1），其特征在于：所述承重板（1）的底部固定连接有电机（2），所述电机（2）的输出端固定连接有螺杆（3），所述螺杆（3）的表面螺纹连接有螺套（4），所述螺套（4）的两侧均固定连接有连接杆（5），所述连接杆（5）的外侧固定连接有固定杆（6），所述固定杆（6）的两侧均活动连接有拉杆（7），所述拉杆（7）远离固定杆（6）的一端固定连接有滑套（8），所述滑套（8）的内腔滑动连接有支撑杆（9），所述支撑杆（9）的顶部活动连接有活动块（10），所述活动块（10）远离支撑杆（9）的一端固定连接有支柱（11），所述支柱（11）的顶部分别与承重板（1）底部的两侧固定连接，所述支柱（11）的底部固定连接有底座（12），所述支撑杆（9）的底部活动连接有滚轮（13），所述承重板（1）的顶部固定连接有搅拌箱（14），所述搅拌箱（14）的顶板固定连接有搅拌电机（15），所述搅拌电机（15）的输出端固定连接有转轴（16），所述转轴（16）的底部贯穿至搅拌箱（14）的内腔并与搅拌箱（14）内腔的底部活动连接，所述转轴（16）的表面固定连接有搅拌页（21）。2.根据权利要求1所述的一种便于移动的饲料搅拌装置，其特征在于：所述承重板（1）左侧的顶部固定连接有固定板（17），所述固定板（17）的顶部固定连接有把手，所述固定板（17）的内侧固定连接有固定块，且固定块远离固定板（17）的一端与搅拌箱（14）的内壁固定连接。3.根据权利要求1所述的一种便于移动的饲料搅拌装置，其特征在于：所述搅拌箱（14）顶部的左侧设置有进料口（18），所述搅拌箱（14）右侧的底部设置有出料口（19）。4.根据权利要求1所述的一种便于移动的饲料搅拌装置，其特征在于：所述电机（2）的两侧均固定连接有固定架（20），所述固定架（20）的顶部与承重板（1）的底部固定连接。5.根据权利要求1所述的一种便于移动的饲料搅拌装置，其特征在于：所述螺杆（3）的底部固定连接有挡块，所述支柱（11）的内侧且位于活动块（10）的下方固定连接有限位块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920205073.2
(22)申请日 2019.02.15
(73)专利权人 无锡金杰中盛生物科技有限公司
地址 214000 江苏省无锡市锡山区东港镇
东湖塘阳光工业园区阳光路
(72)发明人 王海东
(51)Int.Cl.
B01F 7/04(2006.01)
B01F 15/00(2006.01)
A23N 17/00(2006.01)
(54)实用新型名称一种饲料添加剂混合搅拌装置(57)摘要本实用新型属于混合设备的技术领域，涉及一种饲料添加剂混合搅拌装置，其包括搅拌筒、开设于搅拌筒侧壁上的滑槽、滑动连接于滑槽中的滑块，转动连接于滑块上的搅拌辊，搅拌筒的侧壁上固定连接有安装板，安装板分别位于滑槽开口的上下两侧，上下两侧安装板上对称开设有安装槽，安装槽沿滑槽长度方向设置，安装槽的侧边开设有槽口，安装槽中设置有挡布，挡布的侧边固定连接有固定边，固定边滑动连接于安装槽中，挡布上沿水平方向开设有开缝，搅拌辊与开缝穿接，固定边与安装槽之间设置有用于固定固定边的卡接装置；本实用新型具有可以有效阻止物料进入滑槽，防止物料对滑槽产生堵塞，保
证搅拌辊的正常移动的效果。
权利要求书1页 说明书4页 附图4页CN 209696702 U 2019.11.29
C N 209696702
U
权 利 要 求 书1/1页CN 209696702 U
1.一种饲料添加剂混合搅拌装置，包括搅拌筒（1）、开设于搅拌筒（1）侧壁上的滑槽（2）、滑动连接于滑槽（2）中的滑块，转动连接于滑块上的搅拌辊（4），其特征在于：所述搅拌筒（1）的侧壁上固定连接有安装板（5），所述安装板（5）分别位于滑槽（2）开口的上下两侧，上下两侧所述安装板（5）上对称开设有安装槽（6），所述安装槽（6）沿滑槽（2）长度方向设置，所述安装槽（6）的侧边开设有槽口（7），所述安装槽（6）中设置有挡布（8），所述挡布（8）的侧边固定连接有固定边（9），所述固定边（9）滑动连接于安装槽（6）中，所述挡布（8）上沿水平方向开设有开缝（10），所述搅拌辊（4）与开缝（10）穿接，所述固定边（9）与安装槽（6）之间设置有用于固定固定边（9）的卡接装置（12）。
2.根据权利要求1所述的一种饲料添加剂混合搅拌装置，其特征在于：所述卡接装置（12）包括设置于固定边（9）侧壁上的弹性销（121）、开设于安装槽（6）槽壁上与弹性销（121）配合插接的限位槽（122），所述固定边（9）的侧壁上开设有销槽（13），所述弹性销（121）包括锁紧弹簧（1211）和销头（1212），所述锁紧弹簧（1211）一端固定连接于销槽（13）内壁，另一端固定连接于销头（1212），所述销头（1212）与销槽（13）滑动插接，所述销头（1212）背向锁紧弹簧（1211）一端的端面与侧壁之间的夹角设为圆弧状。
3.根据权利要求2所述的一种饲料添加剂混合搅拌装置，其特征在于：所述销头（1212）靠近锁紧弹簧（1211）的侧壁上固定连接有拨杆（14），所述拨杆（14）沿垂直于销头（1212）侧壁方向设置，所述固定边（9）上开设有用于拨杆沿水平方向移动的行槽（15），所述行槽（15）与销槽（13）贯通连接。
4.根据权利要求1所述的一种饲料添加剂混合搅拌装置，其特征在于：所述卡接装置（12）包括固定连接于安装槽（6）中的插接块（123）、固定连接于固定边（9）侧壁上的插接杆（124），所述插接块（123）的沿水平方向开设有插槽（18），所述插接杆（124）与插槽（18）滑动插接。
5.根据权利要求4所述的一种饲料添加剂混合搅拌装置，其特征在于：所述插接杆（124）的侧壁上固定连接有弹性块（16），所述插槽（18）的内壁上开设有与弹性块（16）配合卡接的卡位槽（17）。
6.根据权利要求1所述的一种饲料添加剂混合搅拌装置，其特征在于：所述搅拌辊（4）的杆身上固定连接有挡板（11），所述挡板（11）位于挡布（8）朝向滑槽（2）内部一侧，所述挡板（11）沿垂直于搅拌辊（4）杆身方向设置，所述挡板（11）与挡布（8）贴合转动。
7.根据权利要求6所述的一种饲料添加剂混合搅拌装置，其特征在于：所述挡板（11）呈圆形设置。
