温度敏感性材料基本原理及其应用
PTC工作原理
PTC工作原理概述：PTC（正温度系数）是一种特殊的热敏元件，具有随温度升高而增加电阻的特性。
在各种电子设备中被广泛应用，如温度传感器、过流保护器等。
本文将详细介绍PTC的工作原理及其应用。
一、PTC的结构和材料PTC由氧化物陶瓷材料制成，常见的有铁电体材料（如BaTiO3）和半导体材料（如硅化锡）。
PTC的结构一般为片状或圆柱状，两端接有金属电极。
二、PTC的工作原理PTC的工作原理基于材料的温度敏感性质。
当PTC处于室温时，其电阻较低，可以传导电流。
但当温度升高时，PTC的电阻会急剧增加，从而限制电流通过。
具体来说，PTC的电阻温度特性可分为三个区域：初始区、跳变区和稳态区。
1. 初始区：在低温下，PTC的电阻随温度的升高而略微增加，但变化不明显。
2. 跳变区：当温度升高到某一临界点（Curie温度），PTC的电阻会急剧增加，形成一个“跳变”现象。
3. 稳态区：在跳变后，PTC的电阻会保持在一个相对稳定的高值，不随温度变化而变化。
三、PTC的应用1. 温度传感器：由于PTC的电阻与温度呈正相关关系，可以利用PTC作为温度传感器。
当温度升高时，PTC的电阻增加，通过测量电阻变化可以得知温度变化。
2. 过流保护器：PTC的电阻随温度升高而增加，当电流超过设定值时，PTC的电阻急剧增加，从而限制电流通过，起到过流保护的作用。
3. 温控开关：将PTC与其他电路元件（如继电器）结合使用，通过监测PTC 的电阻变化来控制电路的开关状态，实现温度控制功能。
四、PTC的优势和局限性PTC具有以下优势：1. 灵敏度高：PTC对温度变化非常敏感，能够快速响应温度变化。
2. 稳定性好：PTC的电阻在稳态区保持相对稳定，不受外界因素的影响。
3. 可靠性高：PTC具有较长的使用寿命和较低的故障率。
然而，PTC也存在一些局限性：1. 温度范围受限：不同类型的PTC具有不同的温度工作范围，需要根据具体应用选择合适的PTC。
PTC工作原理
PTC工作原理概述：正温度系数（PTC）是一种特殊的电阻材料，其电阻值随温度的升高而增加。
PTC的工作原理基于其独特的温度敏感特性，常被用于温度控制、电流限制和过载保护等应用中。
本文将详细介绍PTC的工作原理及其应用。
一、PTC的基本结构和材料组成：PTC由一种特殊的聚合物材料制成，其中掺杂了高电阻率的添加剂。
PTC的基本结构包括两个电极和介质层。
电极通常由金属或导电材料制成，而介质层则由PTC材料构成。
二、PTC的工作原理：PTC的工作原理基于其电阻随温度变化的特性。
当PTC处于低温状态时，其电阻较低，电流可以流过PTC。
但随着温度的升高，PTC的电阻值会迅速增加，从而限制电流的流动。
具体来说，PTC的工作原理如下：1. 初始状态：当PTC处于室温下时，其电阻值较低，接近零欧姆，允许电流通过。
2. 温度升高：当PTC所在环境的温度开始升高时，PTC内部的温度也会相应上升。
当温度超过PTC的临界温度（Curie温度）时，PTC的电阻开始迅速增加。
3. 电阻上升：当PTC的电阻值增加到一定程度时，电流的流动会受到限制。
这是因为PTC 的电阻值与温度呈正相关关系，随着温度的升高，电阻值也会增加。
4. 电流限制：一旦PTC的电阻值增加到限制电流的程度，电流通过PTC的能力将被限制。
这种特性使得PTC在电流过载保护和电路温度控制方面具有广泛的应用。
5. 温度降低：当PTC所在环境的温度开始下降时，PTC的电阻值也会随之下降。
一旦温度降低到PTC的临界温度以下，PTC的电阻值会迅速恢复到初始状态，允许电流再次通过。
三、PTC的应用：PTC的工作原理使其在许多领域中得到广泛应用：1. 温度控制：PTC可以用作温度传感器，通过监测PTC的电阻值变化来实现温度控制。
例如，PTC可以用于家用电器中的温度控制，如电热水器、空调和冰箱等。
2. 电流限制：PTC可以用作电流限制器，当电流超过设定值时，PTC的电阻值会迅速增加，从而限制电流的流动。
15k热敏电阻
15k热敏电阻全文共四篇示例，供读者参考第一篇示例：15k热敏电阻是一种应用广泛的温度敏感电阻，常用于测量和控制电器设备的温度。
它具有灵敏度高、精度好、响应速度快等特点，因此在各种工业领域都得到了广泛应用。
下面我们将详细介绍15k热敏电阻的工作原理、特点、应用领域等相关内容。
15k热敏电阻是一种电阻值在15kΩ左右的热敏电阻，其基本原理是随着环境温度的变化，电阻值也会发生相应的变化。
通俗地说，当温度升高时，电阻值会下降；当温度降低时，电阻值会上升。
这种特性使得15k热敏电阻可以被用来检测环境温度，并将这一信息转换为电信号输出，从而对温度进行测量和控制。
15k热敏电阻还具有很高的灵敏度和精度。
相比于其他类型的温度传感器，热敏电阻的灵敏度更高，响应速度更快。
这意味着它能够更准确地反映环境温度的变化，并且能够更快速地对温度波动做出响应。
这使得15k热敏电阻在一些高精度要求的应用中备受青睐。
除此之外，15k热敏电阻还具有工作温度范围广、尺寸小、成本低等优点。
它可以在-50℃至+200℃的范围内正常工作，适用于各种恶劣环境条件下的温度监测和控制。
同时，由于其尺寸小、结构简单，安装方便，成本低廉，因此得到了广泛的应用。
基于15k热敏电阻的这些特点，它在很多领域都有着广泛的应用。
在工业领域，15k热敏电阻常被用于温度传感器、恒温控制器等设备中，帮助控制电器设备的温度，提高生产效率和质量。
在家用电器领域，15k热敏电阻则常用于冰箱、空调、电热水器等设备中，实现温度监测和控制，提高设备的使用体验。
总的来说，15k热敏电阻是一种性能优良、应用广泛的温度传感器，具有高灵敏度、高精度、快响应等特点，适用于各种工业和家用电器设备中。
随着科技的不断进步和工业化进程的加快，15k热敏电阻将会在更多领域得到应用，并发挥越来越重要的作用。
第二篇示例：15k热敏电阻是一种广泛应用于电子领域的元件，它通过感应温度变化来改变电阻值，具有灵敏度高，响应速度快，体积小等优点。

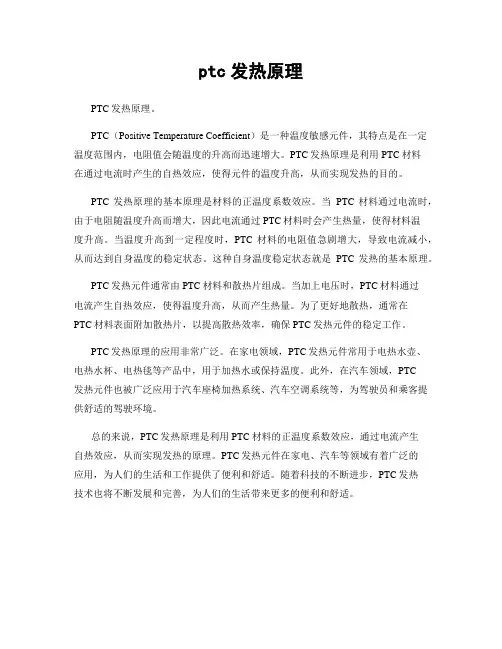

ptc发热原理
ptc发热原理
PTC发热原理。
PTC（Positive Temperature Coefficient）是一种温度敏感元件，其特点是在一定温度范围内，电阻值会随温度的升高而迅速增大。
PTC发热原理是利用PTC材料
在通过电流时产生的自热效应，使得元件的温度升高，从而实现发热的目的。
PTC发热原理的基本原理是材料的正温度系数效应。
当PTC材料通过电流时，由于电阻随温度升高而增大，因此电流通过PTC材料时会产生热量，使得材料温
度升高。
当温度升高到一定程度时，PTC材料的电阻值急剧增大，导致电流减小，从而达到自身温度的稳定状态。
这种自身温度稳定状态就是PTC发热的基本原理。
PTC发热元件通常由PTC材料和散热片组成。
当加上电压时，PTC材料通过
电流产生自热效应，使得温度升高，从而产生热量。
为了更好地散热，通常在
PTC材料表面附加散热片，以提高散热效率，确保PTC发热元件的稳定工作。
PTC发热原理的应用非常广泛。
在家电领域，PTC发热元件常用于电热水壶、
电热水杯、电热毯等产品中，用于加热水或保持温度。
此外，在汽车领域，PTC
发热元件也被广泛应用于汽车座椅加热系统、汽车空调系统等，为驾驶员和乘客提供舒适的驾驶环境。
总的来说，PTC发热原理是利用PTC材料的正温度系数效应，通过电流产生
自热效应，从而实现发热的原理。
PTC发热元件在家电、汽车等领域有着广泛的
应用，为人们的生活和工作提供了便利和舒适。
随着科技的不断进步，PTC发热
技术也将不断发展和完善，为人们的生活带来更多的便利和舒适。
ntc热敏电阻与温度的关系
ntc热敏电阻与温度的关系NTC热敏电阻是一种温度传感器，其电阻值随温度的变化而变化。
本文将探讨NTC热敏电阻与温度的关系，并分析其工作原理和应用领域。
一、NTC热敏电阻的工作原理NTC热敏电阻是一种负温度系数热敏电阻，即其电阻值随温度的升高而下降。
其工作原理基于热敏效应，即材料的电阻随温度的变化而变化。
NTC热敏电阻的材料通常是氧化物，如氧化镍、氧化锡等，这些材料具有较高的电阻温度系数。
当温度升高时，材料的电导增加，电阻减小；反之，当温度降低时，材料的电导减小，电阻增加。
二、NTC热敏电阻与温度的关系NTC热敏电阻的电阻值与温度之间存在着一种非线性的关系。
通常情况下，NTC热敏电阻的电阻值在室温（25摄氏度）时最大，随着温度的升高，其电阻值逐渐减小。
然而，不同型号和材料的NTC热敏电阻具有不同的电阻温度特性曲线。
一般来说，NTC热敏电阻的电阻温度特性曲线可以通过温度系数和额定电阻值来描述。
三、NTC热敏电阻的应用领域由于NTC热敏电阻具有温度敏感性强、体积小、响应速度快等特点，因此在许多领域得到广泛应用。
1. 温度测量与控制：NTC热敏电阻可用于温度测量和控制。
通过测量NTC热敏电阻的电阻值，可以推算出所测量的温度。
常见的应用场景包括温度计、恒温控制器、温度补偿等。
2. 温度补偿：许多电子元器件的性能受温度影响较大，为了保证其工作稳定性，常需要进行温度补偿。
NTC热敏电阻可以作为温度补偿元件，通过监测环境温度的变化，对其他元件的电路进行补偿，提高系统的稳定性和精度。
3. 温度保护：在一些电子设备中，NTC热敏电阻可用于温度保护。
当设备运行过程中温度超过设定的阈值时，NTC热敏电阻的电阻值会发生明显变化，从而触发保护电路，切断电源或采取其他措施，以防止设备过热损坏。
4. 环境监测：由于NTC热敏电阻对温度变化非常敏感，因此可用于环境温度的监测。
在气象、农业、仓储等领域，可以利用NTC热敏电阻构建温度监测系统，实时监测环境的温度变化，为决策提供参考依据。
ntc热敏电阻短路失效原因
ntc热敏电阻短路失效原因1.引言1.1 概述NTC热敏电阻是一种温度敏感材料制成的电阻器件，其电阻值会随着环境温度的变化而变化。
它被广泛应用在温度测量、温度补偿、电路保护等方面。
然而，NTC热敏电阻在使用过程中有可能出现短路失效的问题，这给电路的稳定性和安全性带来了一定的挑战。
本文将深入探讨NTC热敏电阻短路失效的原因，并提出预防的建议。
在正文部分，首先将介绍NTC热敏电阻的基本原理，包括其工作机制和特性。
然后，重点讨论NTC热敏电阻短路失效的原因，分析导致短路失效的主要因素。
最后，通过总结文章的内容，提出一些预防NTC热敏电阻短路失效的建议，帮助读者更好地使用和维护NTC热敏电阻。
通过本文的阅读，读者将能够全面了解NTC热敏电阻短路失效的原因，并学习到如何预防这一问题，从而提高电路的可靠性和稳定性。
不仅如此，本文的内容也具有一定的实用性和指导意义，有助于读者更好地应用NTC 热敏电阻于实际工程中。
1.2文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在介绍本文的整体布局和内容安排，以便读者了解文章的组织结构和各个部分的内容要点。
本文的结构如下：第一部分为引言部分，主要包括概述、文章结构和目的三个部分。
概述部分将引出本文的主题，即NTC热敏电阻短路失效原因，提供一些背景信息。
文章结构部分将介绍整篇文章的组织结构和各个部分的内容要点，使读者对文章的结构有一个清晰的认识。
目的部分将解释研究NTC热敏电阻短路失效原因的目的和意义，为读者明确研究的动机和价值。
第二部分为正文部分，主要包括NTC热敏电阻的基本原理和短路失效的原因两个部分。
NTC热敏电阻的基本原理部分将介绍NTC热敏电阻的工作原理、特点和应用领域等基本知识，为读者提供必要的背景知识。
NTC 热敏电阻短路失效的原因部分将深入分析NTC热敏电阻短路失效的原因，包括电压过高、温度过高、过流、老化等因素，以及这些因素对热敏电阻性能的影响和可能的后果。
温变面料的原理及应用
温变面料的原理及应用1. 温变面料的介绍温变面料，也称为热敏面料或热变色面料，是一种能够根据温度变化改变颜色的材料。
它在工业、医疗、时尚等领域都有广泛的应用。
温变面料的变色原理是基于其内部的热敏颜料或添加剂对温度的敏感性。
当面料受到热量或温度变化时，热敏颜料会发生结构变化，从而导致颜色的改变。
2. 温变面料的原理温变面料的原理基于热敏颜料或添加剂的温度敏感性。
常见的热敏颜料是基于液晶技术或化学反应的机制。
液晶温变面料利用温度改变液晶颗粒的排列结构，从而改变面料的颜色。
化学反应温变面料则通过温度驱动反应的方式改变颜色。
3. 温变面料的应用温变面料具有广泛的应用领域，包括但不限于以下几个方面：3.1 工业领域在工业领域，温变面料可以被应用于温度监测和警示系统中。
例如，在管道或设备上覆盖温变面料，当温度超过安全范围时，面料会发生颜色变化，提醒操作人员及时采取措施。
3.2 医疗领域在医疗领域，温变面料可以被用于体温监测。
通过搭载温变面料的可穿戴设备或贴片，可以实时监测患者的体温，方便医护人员进行及时的诊断和治疗。
3.3 时尚领域温变面料在时尚领域有着越来越大的应用潜力。
设计师们可以将温变面料应用于服装、鞋子、包包等时尚单品，赋予其动态的色彩变化效果，增加产品的吸引力和个性化。
3.4 教育领域温变面料也可以在教育领域发挥作用。
教育玩具、实验器材等可以利用温变面料材质，通过温度的变化展示科学原理，激发学生的兴趣和学习欲望。
3.5 家居装饰领域在家居装饰领域，温变面料可以被用于窗帘、沙发套等产品中，实现动态的装饰效果。
当室内温度变化时，面料的颜色也会随之变化，为家居环境增添趣味和变化。
4. 温变面料的优缺点温变面料的应用带来了许多优点，同时也存在一些缺点。
4.1 优点•良好的颜色变化效果，能够增加产品的吸引力和观赏性。
•能够快速响应温度变化，反映出环境或物体的热量变化。
•可以根据需要进行定制和设计，满足个性化的需求。
ntc电阻的作用
ntc电阻的作用NTC电阻，即负温度系数电阻（Negative Temperature Coefficient Resistor），是一种电阻器，其电阻值随温度的升高而下降。
本文将从NTC电阻的基本原理、工作特性、应用领域等方面进行介绍。
NTC电阻的基本原理是基于半导体材料的性质，它是由掺杂了某些特定物质的陶瓷材料制成。
在室温下，这些特定物质的掺杂使得材料的电阻值较高。
当温度升高时，这些特定物质会释放出更多的自由电子，从而增加了导电性，使得电阻值降低。
这种负温度系数的特性使得NTC电阻在温度测量和温度补偿等方面有着广泛的应用。
NTC电阻具有以下几个特点：1. 温度敏感性高：NTC电阻的电阻值随温度的变化而变化，温度变化每增加1摄氏度，电阻值的变化量可达到数十个百分点。
2. 稳定性好：NTC电阻对温度的响应快速且稳定，具有较高的重复性和可靠性。
3. 温度范围广：NTC电阻的工作温度范围一般从-50摄氏度到+200摄氏度，适用于各种环境和应用场景。
4. 功耗低：由于NTC电阻的电阻值较小，因此在工作时产生的功耗也较低。
5. 尺寸小巧：NTC电阻的体积小、重量轻，适合在小型电子设备中使用。
NTC电阻在各个领域都有广泛的应用。
以下是一些常见的应用领域：1. 温度测量和控制：由于NTC电阻对温度的敏感性和稳定性好，常用于温度传感器、温度计、恒温器等设备中，用于测量和控制环境温度。
2. 温度补偿：NTC电阻可用于电子设备中的温度补偿电路，通过补偿温度对电路的影响，提高电路的稳定性和精度。
3. 电源电路保护：NTC电阻可用于电源电路中，用于限流和过热保护，当电路中的电流超过额定值或温度超过设定值时，NTC电阻会自动增加电阻值，限制电流通过，保护电路安全运行。
4. 温度补偿电路：由于NTC电阻对温度的敏感性，可用于电子元器件中的温度补偿电路，提高电路的稳定性和精度。
5. 电子设备的温度控制：NTC电阻可以应用于电子设备的温度控制回路中，根据温度变化控制设备的工作状态，保证设备在合适的温度范围内运行。
10kt热敏电阻
10kt热敏电阻全文共四篇示例，供读者参考第一篇示例：10kt热敏电阻是一种常用的温度传感器，广泛应用于各种电子设备和系统中。
它的基本原理是利用材料在不同温度下的电阻值变化来检测温度变化，从而实现温度测量和控制的功能。
本文将从10kt热敏电阻的工作原理、结构特点、应用场景以及选型注意事项等方面进行详细介绍。
一、工作原理10kt热敏电阻的工作原理是基于其材料在不同温度下的电阻值变化。
通常情况下，材料的电阻值会随着温度的升高而增加，这种特性就被应用到了热敏电阻中。
当温度发生变化时，电阻值也会随之变化，通过测量电阻值的变化就可以得知温度的变化情况。
二、结构特点10kt热敏电阻通常由导电材料和热敏材料组成。
导电材料用于传导电流，而热敏材料则决定了电阻值随温度变化的特性。
这种双材料结构使得10kt热敏电阻具有较为稳定的性能和灵敏度，能够快速准确地响应温度变化。
三、应用场景由于其灵敏度高、响应速度快、体积小等优点，10kt热敏电阻被广泛应用于各种电子设备和系统中。
比如智能家居系统、温度控制器、温度计、风扇控制器等领域。
在工业领域，10kt热敏电阻也常用于温度监测和控制，保证生产过程的稳定性和质量。
四、选型注意事项在选择10kt热敏电阻时，需要考虑以下几个方面的因素：1.温度范围：不同的10kt热敏电阻适用于不同的温度范围，需要根据实际应用需求选择合适的产品。
2.精度要求：不同的10kt热敏电阻具有不同的精度水平，需要根据实际需求确定所需精度。
3.响应速度：某些应用场景对响应速度有较高要求，需要选择响应速度较快的产品。
4.环境适应性：考虑产品的防水、防尘、耐高温等性能，确保能够适应不同的工作环境。
第二篇示例：10kt热敏电阻，又称为10千欧姆热敏电阻，是一种用于测量温度变化的传感器。
热敏电阻是一种具有随温度变化而变化电阻值的电阻器件，其电阻值随温度的升高而减小，随温度的降低而增加。
热敏电阻可以根据其温度敏感度，分为正温度系数热敏电阻和负温度系数热敏电阻。
敏感材料PPT课件
化1℃时，热敏电阻阻值的变化率。即
T
1 RT
•
dRT dT
αT和RT对应于温度T(K)时的电阻温度系数和电
阻值，在工作温度范围内，αT不是一个常数。
热敏电阻的温度系数绝对值比金属高很多倍，
灵敏度较高，且电阻大，测量线路简单，不需要考
虑引线带来的误差，能够远距离测量。
5
敏感材料-热敏陶瓷
材料制作的PTC；另一类是以氧化钒为基的材料。
1. BaTiO3系PTC热敏电阻陶瓷
(1) BaTiO3陶瓷产生PTC效应的条件 当BaTiO3陶瓷材料中的晶粒充分半导化，而晶
界具有适当绝缘性时，才具有PTC效应。PTC效应完
全是由其晶粒和晶界的电性能决定，没有晶界的单
晶不具有PTC效应。
纯BaTiO3具有较宽的禁带，室温下的电阻率为 1012cm，接近绝缘体，不具有PTC电阻特性。
Ba2+，或用Nb5+、Ta5+、W6+等置换Ti4+，获得电阻率 为103-105cm的n型半导体。电阻率一般随掺杂浓度
的增加而降低，达到某一浓度时，电阻率降至最低
值，继续增加浓度，电阻率则迅速提高，甚至变成
绝缘体。
BaTiO3的电阻率降至最低点的掺杂浓度(质量分 数)为：Nd 0.05％，Ce、La、Nb 0.2％~0.3％，Y 0.35 ％。
需要在氧化气氛下重新热处理，才能得到较好的PTC
特性，电阻率为1-103cm。
15
敏感材料-热敏陶瓷
(4) BaTiO3PTC陶瓷的生产工艺：
A、原料：一般应采用高纯度的原料，特别要控制受 主杂质的含量，把Fe、Mg等杂质含量控制在最低限
度。一般控制在0.01mol%以下。 B、掺杂：施主掺杂物La2O3、Nb2O5、Y2O3等宜在合 成时引入，含量在0.2~0.3mol%这样一个狭窄的范围 内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
N-异丙基丙稀酷胺(NIPAM)是温敏型凝胶PNIPAM的最主要的组成部分。
NIPAM单体分子式为C6H11N0,常温下为白色片状晶体,溶点为60℃分子量为113.18。
它含有不饱和C=C双键,在水溶液中可以打开进行自由基聚合从而得到高分子量的聚合物。
NIPAM及聚合物的结构式如图1所示。
图1 N-异丙基丙烯酰胺单体及其聚合物的结构式
NIPAM单体聚合后得到聚N-异丙基丙稀醜胺(PNIPAM),聚合物大分子侧链上同时存在着亲水性的醜胺基和疏水性的异丙基两部分。
一般而言,在常温下,亲水基团与水分子之间由于强烈的氧键作用力,使PNIPAM分子链溶于水。
随着温度的升高,部分氢键作用力逐渐减弱,而PNIPAM 高分子链中的疏水作用力不断增强[4]。
当达到一定温度时,在疏水基团的相互作用下,高分子链互相聚集,发生体积相转变,并吸收热量;但当水溶液温度降低时,它又能够可逆地恢复到原来的状态而发生溶胀。
这一相变温度称为低临界溶解温度(Low Critical Solution Temperature,LCST),也称为低相变温度或池点温度。
PNIPAM不管以线型还是交联形式存在,都会在低临界溶解温度处体积收缩发生相转变,展现出温度敏感性能。
在LCST附近,PNIPAM凝胶的其他性质如折射率、介电常数、表面能等也会发生突变,同时也具有可逆性[5]。
1.2.2 PNIPAM类温敏性高分子凝胶的温敏机理
大多数研究者认为，PNIPAM具有温敏性能与其物质的结构有关。
PNIPAM分子内具有一定比例的疏水性的异丙基和亲水性的酰胺基。
在温度低于LCST时,PNIPAM高分子链中酰胺基与周围水分子间存在着强烈的氢键作用力(亲水作用力),使高分子链与溶剂具有较好的亲和性,此时PNIPAM高分子链呈现出伸展状态,即在LCST以下吸水溶胀。
温度上升,当温度升高至LCST 以上时,水分子与酰胺基之间的亲水作用力减弱,PNIPAM分子链中异丙基间的疏水作用力得以加强,当温度升高至LCST以上时,PNIPAM高分子链中的疏水作用逐渐加强并起主导作用,使得高分子链通过疏水作用互相聚集,形成疏水层,导致水分子排出发生相转变,此时高分子链由疏松的线团结构转变为紧密的胶粒状,产生温敏性。
凝胶在宏观上表现为在相转变点附近,温度不到一摄氏度就可以引起数倍甚至数百倍的体积变化。
图2温敏性相转变的示意图。
图2 温敏性水凝胶相转变示意图
1.3 PNIPAM类智能水凝胶的合成方法
根据凝胶的性质、合成方法及用途等的不同,PNIPAM水凝胶可以分为两个大类:宏观水凝胶和微凝胶。
