投药计量泵选型表

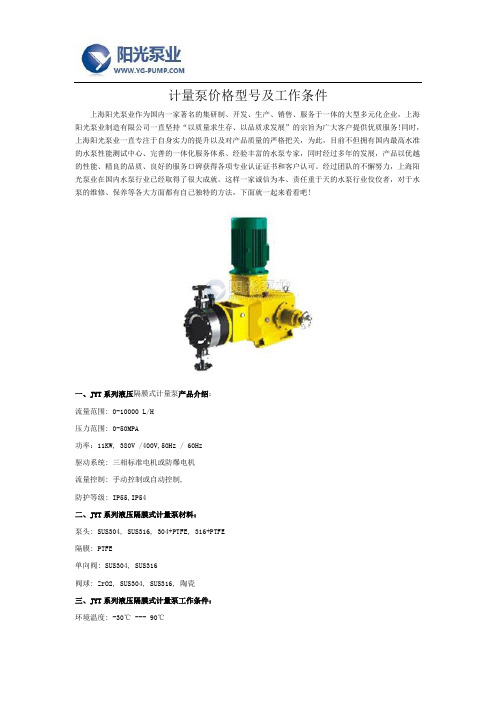

计量泵价格型号及工作条件
计量泵价格型号及工作条件上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、JYT系列液压隔膜式计量泵产品介绍：流量范围: 0-10000 L/H压力范围: 0-50MPA功率：11KW, 380V /400V,50Hz / 60Hz驱动系统: 三相标准电机或防爆电机流量控制: 手动控制或自动控制,防护等级: IP55,IP54二、JYT系列液压隔膜式计量泵材料：泵头: SUS304, SUS316, 304+PTFE, 316+PTFE隔膜: PTFE单向阀: SUS304, SUS316阀球: ZrO2, SUS304, SUS316, 陶瓷三、JYT系列液压隔膜式计量泵工作条件：环境温度: -30℃ --- 90℃四、JYT系列液压隔膜式计量泵特点：1.无泄漏，维修方便，低噪音，使用方便。
2.计量精度优于机械隔膜泵，潜水排污泵密封性能优于柱塞泵。
3.配冲程调节器可以实现远程自动控制。
4. 隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提高隔膜使用寿命。
隔膜计量泵

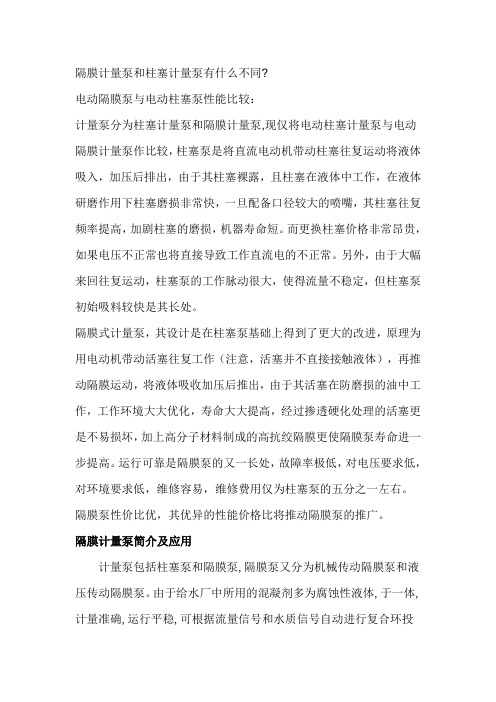

隔膜计量泵和柱塞计量泵有什么不同?电动隔膜泵与电动柱塞泵性能比较：计量泵分为柱塞计量泵和隔膜计量泵,现仅将电动柱塞计量泵与电动隔膜计量泵作比较，柱塞泵是将直流电动机带动柱塞往复运动将液体吸入，加压后排出，由于其柱塞裸露，且柱塞在液体中工作，在液体研磨作用下柱塞磨损非常快，一旦配备口径较大的喷嘴，其柱塞往复频率提高，加剧柱塞的磨损，机器寿命短。
而更换柱塞价格非常昂贵，如果电压不正常也将直接导致工作直流电的不正常。
另外，由于大幅来回往复运动，柱塞泵的工作脉动很大，使得流量不稳定，但柱塞泵初始吸料较快是其长处。
隔膜式计量泵，其设计是在柱塞泵基础上得到了更大的改进，原理为用电动机带动活塞往复工作（注意，活塞并不直接接触液体），再推动隔膜运动，将液体吸收加压后推出，由于其活塞在防磨损的油中工作，工作环境大大优化，寿命大大提高，经过掺透硬化处理的活塞更是不易损坏，加上高分子材料制成的高抗绞隔膜更使隔膜泵寿命进一步提高。
运行可靠是隔膜泵的又一长处，故障率极低，对电压要求低，对环境要求低，维修容易，维修费用仅为柱塞泵的五分之一左右。
隔膜泵性价比优，其优异的性能价格比将推动隔膜泵的推广。
隔膜计量泵简介及应用计量泵包括柱塞泵和隔膜泵,隔膜泵又分为机械传动隔膜泵和液压传动隔膜泵。
由于给水厂中所用的混凝剂多为腐蚀性液体,于一体,计量准确,运行平稳,可根据流量信号和水质信号自动进行复合环投加,确保水质符合国家标准。
所以多采用隔膜泵。
隔膜计量泵投药特点是集计量与投加功能1 隔膜泵组成HKM270 计量泵由驱动部分和隔膜加药泵头组成,由三相交流电动机驱动。
经连接杆将电机的旋转运动转变为活塞的往复运动。
(1) 滤网:隔滤药液中的杂质,应定期清洗。
(2) 安全阀:为保证管道安全,当压力超过设定值时,药液自动地由安全阀、溢流管排出。
(3) 防脉冲气囊:由于往复泵流量呈脉冲形,所以必须设气囊来均衡出药量。
(4) 背压阀:为保证一定的投加压力,设背压阀。
加药计量泵型号选型中国十大品牌排行榜
加药计量泵型号选型中国十大品牌排行榜
①上海沈泉泵业(中国水泵行业后起之秀，不锈钢泵品质好，在化工、市政、建筑、暖通、电厂等领域业绩不错，上海沈泉泵阀制造有限公司)
②连成 (中国驰名商标，上海市名牌产品，在市政、建筑、暖通、电厂等领域业绩不错，上海连成(集团)有限公司)
③凯泉(中国驰名商标，上海市著名商标，在市政、建筑、暖通、电梁禅轿厂等领域业绩不错，上海凯泉泵业(集团)有限公司)
④南方(中国驰名商标，浙江省著名商标，特泵、不锈钢多级泵做的很不错，南方泵业股份有限公司)
⑤东方(上海市著名商标，在建筑领域近两年销量很大，上海东方泵业(集团)有限公司)
⑥博山(驰名商标，山东省著名商标，在钢铁、电力、煤炭等领域业绩不错，山东博泵科技股份有限公司)
⑦新界(中国驰名商标，浙江名牌，农用水泵行业龙头企业，浙江新界泵业股份有限袭伍公司)
⑧熊猫(上海市著名商标，在建筑领域近两年销量很大，上海熊猫机械(集团)有限公司)
⑨双轮(中国驰名商标，山东省著名商标，在油田、石化、矿山、热电等领域业绩不错，上山东双轮股份有限公司)
⑩肯富来(广东省著名商标，广东省名牌，液环真空泵的始创者，广东省佛山水泵厂有限公司)
国产泵业其它品牌：广一、沈阳水泵厂、重庆水泵厂、湘电长沙水泵厂、利欧、化成HCH、凌霄、深蓝、开利、亚梅、安波、兴齐、奥利、石家庄泵业、大耐泵业、三鱼
世界十大水泵品牌
1、美国FLOWSERVE
2、德国威乐
3、美国滨特尔
4、德国凯士比(KSB)
5、日本荏原
6、德国普罗名特
7、美国ITT
8、意大利艾格尔集团
9、丹麦格兰富
10、德国耐驰集团。
离心泵、自吸泵、蠕动泵、计量泵等常用泵的选型共68页
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
离心泵、自吸泵、蠕动泵、 计量泵等常用泵的选型
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
普罗名特计量泵选型及常见问题
普罗名特计量泵选型及常见问题普罗名特计量泵选型及常见问题术支持>>应用指导技术专题常用单位换算表普罗名特计量泵选型及常见问题概要恰当地选择计量泵都需要哪些信息?1. 被计量液体的流量。
2. 被计量液体的主要特性，例如化学腐蚀性、黏度和比重等。
3. 系统的背压。
4. 合适的吸升高度。
5. 需要的其他选项，如模拟量控制、脉冲量控制、流量监视和定时器。
电磁驱动计量泵有哪些主要优势?电磁驱动计量泵只有一个运动部件—电枢轴。
通常来讲，运动部件越少则计量泵工作越可靠。
计量泵非常适合于低流量、低压力工作场合，并且在供电电压波动时有良好的补偿作用。
与固定频率、改变冲程长度的计量泵相比较, 固定冲程长度、改变频率的计量泵有哪些优势? 通过校正，每一个冲程的投加量是已知的。
因此总的投加量可以通过计算得出(投加量=每冲程投加量*频率)。
总投加量与频率成线性关系(50 % 频率 = 50 % 投加量) 。
通过外部的脉冲或模拟量控制，投加量可以在一秒钟之内从最小调到最大。
另外它比电机驱动的冲程长度调节成本要低的多。
如何使用计量泵的性能曲线图?1. 找到与所选用的计量泵相应的性能曲线图。
2. 在下面的图表中标示出当前的背压。
3. 确定修正因数，取以bar为单位的背压值，向上延伸至曲线，在交叉点垂直向左读取修正因数值。
4. 用需要的投加量值除以修正因数值，得出以ml/min.或L/h为单位的值。
5. 把计算结果放在投加量刻度的中间。
6. 当把这个值放在投加量刻度上时，可以使用一把直尺，查找出冲程长度设定和冲程频率设定。
应用当运行加药系统时应注意哪些重要事项?当运行加药系统时重点注意以下事项:A. 投加点压力B. 冲程频率C. 吸升高度D. 海拔高度E. 化学品的腐蚀性当计量泵出口为大气压时，有什么办法可以提高泵的重复计量精度? 在计量泵排出阀安装阀弹簧可以改善重复计量精度，但是最有效的改善办法是在管线的末端安装一个背压阀。
加药泵的使用和简单说明
加药泵的使用和简单说明1.选泵的型号；泵的出厂型号一般分为好多，一般根据压力、流量、立方厘米/冲程、接头进出口的大小和频率（分钟）。
2.型号都有：600、603、800、803具体内容参照一下列表。
3.4.根据我们常做的产水量我们一般选取603型号就可以了。
备注：上表所列的参数里——压力是指的原水管道的流水压力而不是泵本身所灌注的压力。
加药的换算：冲程ⅹ立方厘米/冲程/（除以）1000换算为升在选取百分比例。
百分比的设置一般是为小药剂量而设置的比较灵活。
5.泵由两大部分组成，控制部分（内有电磁集成模块）和触液部分（与待加流体接触）6.泵体各部位的名称及说明看下图所示7.8.9.备注：控制面板下面有一个液位计警报在这里设置的是下限值当加药时要满过上限值并施工操作的时候要给客户细心讲解以免对产水水质产生影响和泵体的损坏。
10.泵体的材质泵体：PVDF 底阀：PVDF接头：PVDF 注射阀：PVDF隔膜：PTFE 吸液管：PVC球阀：陶瓷排液管：PE11.注意事项①警告：欲对泵执行维护和安装操作时要及时关闭电源切断电路。
②将泵安装在温度不超过40度，相对湿度低于90%的地方，泵的防护等级为IP65。
③检查管道系统的压力是否超过泵所工作的最大压力。
（必要的话可以加一个减压调节阀）④泵工作800小时以后要及时的检查固定螺钉是否已松动。
⑤底阀过滤器必须安装在距离液面底部5-10厘米的位置，以免被沉淀物堵赛而损坏泵体。
将泵安装在低于液面的位置是最好的安装的方法，这种方法适合小流量的泵，启动时便于启动。
⑥如泵是用来投加次氯酸钠和联氨，或其他容易产生气体的化学品，泵必须避免存放在有阳光直射的地方。
⑦启动泵时要先排气即逆时针旋转排气阀的接头，待有流体流出软管后，在拧紧接头，此时泵将开始投药。
12.故障排除看下表内容。
泵选型表
流量 (m3/h) 12.5 0.6 2.4 7.2 8 30 1
进口压力 出口压力 扬程(m) (abs) (abs)(kpa) 20 120 120 16 4000 4000 4000 4000 600 600
温度 (℃)
过流材质 316L 316L 20# 316L端机械密封 双端机械密封 双端机械密封 双端机械密封 双端机械密封 双端机械密封 双端机械密封
备注 防爆电机 高压头、多级、防爆电机 防爆电机 防爆电机 高压头、多级、防爆电机 高压头、多级、防爆电机 防爆电机
30 30 30
注：泵选型确定后需返回每台泵的技术参数，安装尺寸，电机、机封厂家等详细的 技术附件，每台泵须单列表。
2015.01.20
泵选型参数表
序 号 1 2 3 4 5 6 7 位号 P101A/B P102A/B P103A/B P104 设备名称 循环输送泵 尿素溶液输送泵 稀释水输送泵 废水输送泵 高压水泵 高压水泵 消化水泵 介质 50%尿素溶液 50%尿素溶液 水 尿素溶液 水 水 水 技术参数 比重 吸上高 (kg/l) 度(m) 1.143 1.143 1 1.143 1 1 1 电机功 数量台 率(KW) 2 2 2 1 80 3 90 2 2.2 1
计量泵的选型 计量泵如何操作
计量泵的选型计量泵如何操作计量泵在很多严格要求的场合都可以使用，计量泵的种类也比较多，而且技术的进步，工业的进展，自动化设备得到了重视，计量泵的配套性强、适应介质广的优势特别重计量泵在很多严格要求的场合都可以使用，计量泵的种类也比较多，而且技术的进步，工业的进展，自动化设备得到了重视，计量泵的配套性强、适应介质广的优势特别紧要。
下面说说计量泵选型的紧要三个方面。
首先，确定实际最大压力：计量泵的压力比额定压力稍高，一般高于10到20%。
不要选择过高，过高的压力会挥霍能源，加添设备的投资和运行成本。
然后确定流量：所选用的计量泵的流量应等于或略大于工艺要求的流量，计量泵流量的使用范围是30到100%的计量泵的额定流量和计量泵是高在这个时候重复精度。
考虑到经济应用，建议计量泵的实际需求是70到90%的计量泵的额定流量。
确定泵头材质：计量泵的实在要求确定，依据材料的流动性能介质的选择流程，这一步特别紧要；假如选择不当，会导致腐蚀介质过流部件或介质的泄漏污染系统的损伤，严重的事故也可以在严重的情况下造成的。
其它方面还有，如精度，介质的粘度、设备的价格、售后服务等等都是需要考虑的因素。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
计量泵的使用范围计量泵是一种流体输送机械，有时候也称为定量泵或比例泵，可以充分各种严格的工艺流程需要，流量可以在0—100%范围内无级调整，用来输送液体（特别是腐蚀性液体）一种特别容积泵。
广泛用于石油化工、制药、食品等各工业领域中。
计量泵的使用范围：石油工业、天然气开采、化工、炼油、热电厂、工矿〔锅炉〕、食品、制药、科研、印染、造纸、环保、水处理工业等。
中国加药计量泵型号十大高压计量泵品牌首选
1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。
使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。
齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。
公司产品达二十大系列，一万多种规格。
产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。
客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。
2.河北紫东泵业有限公司河北紫东泵业有限公司是一家专业生产渣浆泵、砂砾泵及大型挖泥泵及配件的厂家。
紫东泵业当前拥有独立的车间厂房及现代化生产设备。
并且专门致力于出口品质产品的生产及专业工程技术方案的提供。
经过多年生产经验及技术力量的积累，企业生产流程严格执行国家ISO标准并配有严格的质检团队。
产品注重细节品质，严格遵守国际市场高标准。
3.河北汇嘉泵业制造有限公司河北汇嘉泵业制造有限公司是集生产、研发、销售、服务于一体，设备精良，产品设计先进，生产及检验手段完备，产品设计采用CAD和CAPP先进技术及标准。
主要生产高粘度泵、磁力泵、磁力驱动泵、磁力齿轮泵、凸轮转子泵、不锈钢转子泵的专业厂家.可以根据客户的不同工况条件订制生产各种高粘度泵、不锈钢齿轮泵、齿轮油泵、无泄漏磁力泵以及常规齿轮泵等容积泵产品齿轮泵系列分为：KCB齿轮油泵，KCB齿轮泵、YCB圆弧齿轮泵、2CY齿轮油泵、各种高温齿轮泵、不锈钢齿轮泵、保温齿轮泵、高压齿轮泵、渣油齿轮泵、点火油泵、增压燃油泵;产品行销全国各地，做工精良，广泛用于石油、化工、油脂、食品、制药、橡胶、塑料、纺织、印染、合成纤维、船舶制造、筑路养路、木材加工、工程机械设备配套等行业公司。
离心泵、自吸泵、蠕动泵、计量泵等常用泵的选型
凸轮泵的缺点
转子容易受到破坏 安装不方便 需要轴封 复杂的轴承结构 需要2根传动轴-因此磨损会加倍 需要2组机械密封结构 输送低粘度物料效率不高（会打滑） 仅在高速低粘度的工况下可进行灌装 密封件失效会导致泄露 泵体同流体接触，有双向污染的倾向 不适合输送磨蚀性流体 备件昂贵 减速机的震动可能会导致转子的相互摩擦
P=K*Pa/ηt KW K---离心泵功率余量系数
泵的轴功率 Pa/KW
《15 15<Pa《55 >55
电动机
1.25 1.15 1.10
汽轮机
1.1 1.1 1.1
ηt---泵传动装置效率
直连传动 1.0 平皮带传动 0.95 三角皮带传动 0.92 齿轮传动 0.9~0.97 蜗杆传动 0.7~0.9
蠕动泵优点
安装容易，易于操作 适合输送磨蚀性，腐蚀性，高粘度及剪切敏感性流体 适合输送含气泡，高固含量流体 可安全的干运行（软管中没有流体） 完全避免双向污染（流体仅同软管接触） 计量精确，可用于定量添加物料 没有密封圈，阀门，隔膜，同物料接触的转子，定子 和活塞等，无泄露，堵塞和磨损 备件少，唯一的消耗部件：新软管=新泵
泵的轴功率随排出压力的升高而增大，泵的效率也随 之提高。但超过额定值后，由于内泄漏量的增大，效 率会有所下降。 随着液体黏度增大和含气量的增加，泵的流量下降， 效率下降。
蠕动泵所需电机功率P估算
泵轴功率Pa计算: Pa=（pd-ps）*105*Q/（102*η）KW pd---泵的出口压力，Mpa ps---泵的进口压力， Mpa Q---泵的流量，m3/s η---泵额定工况下效率，一般取65~85%
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投药计量泵选型表
摘要：
一、引言
1.1 背景介绍：投药计量泵的概述
1.2 目的：提供一种方便用户选择投药计量泵的方法
二、投药计量泵的选型原则
2.1 流量要求
2.2 压力要求
2.3 介质特性
2.4 使用环境
三、投药计量泵的种类及性能参数
3.1 螺杆泵
3.2 隔膜泵
3.3 柱塞泵
3.4 高压泵
四、选型步骤
4.1 确定流量和压力
4.2 分析介质特性
4.3 考虑使用环境
4.4 对比泵的性能参数
五、投药计量泵选型表
5.1 螺杆泵选型表
5.2 隔膜泵选型表
5.3 柱塞泵选型表
5.4 高压泵选型表
六、结论
6.1 投药计量泵选型的重要性
6.2 投药计量泵选型表的应用前景
正文：
一、引言
1.1 背景介绍：投药计量泵的概述
投药计量泵是一种能实现定量输送液体的设备，广泛应用于化工、石油、制药等行业。
它可以将液体输送到各个工艺环节，同时保证输送液体的流量和压力的稳定性。
1.2 目的：提供一种方便用户选择投药计量泵的方法
为了帮助用户更好地选择适合自己需求的投药计量泵，本文将详细介绍投药计量泵的选型原则、种类及性能参数，并提供投药计量泵选型表。
二、投药计量泵的选型原则
2.1 流量要求
流量是投药计量泵选型的重要参数之一，应根据生产工艺的实际需要选择合适的流量。
流量过大或过小都会影响生产效率和产品质量。
2.2 压力要求
压力是投药计量泵输送液体的动力来源，需要根据输送液体的输送距离和
高度来选择合适的压力。
2.3 介质特性
介质特性包括液体的物理性质（如密度、粘度等）和化学性质（如腐蚀性、毒性等）。
在选型时，应根据介质特性选择具有相应性能的材料和泵型。
2.4 使用环境
使用环境包括温度、湿度、有无腐蚀性气体等因素，这些因素会影响投药计量泵的使用寿命和性能。
因此，在选型时，应考虑使用环境的影响。
三、投药计量泵的种类及性能参数
3.1 螺杆泵
螺杆泵是一种容积式泵，具有流量稳定、压力波动小的优点。
适用于低粘度、不含固体颗粒的介质。
3.2 隔膜泵
隔膜泵是一种具有较强自吸能力的泵，适用于输送含有固体颗粒、高粘度的介质。
3.3 柱塞泵
柱塞泵具有较高的压力和流量，适用于输送高粘度、高压力的介质。
3.4 高压泵
高压泵适用于输送高压、高流量的介质，具有结构紧凑、运行稳定的特点。
四、选型步骤
4.1 确定流量和压力
根据生产工艺的要求，确定投药计量泵的流量和压力。
4.2 分析介质特性
根据介质的物理性质和化学性质，选择适合的泵型和材料。
4.3 考虑使用环境
根据使用环境的温度、湿度、腐蚀性等因素，确定泵的防护措施。
4.4 对比泵的性能参数
根据选型原则和泵的性能参数，对比各投药计量泵的优缺点，选择最合适的泵。
