连接器接触件分类
连接器基础知识
连接器基础知识◆1、连接器的定义◆2、连接器的结构◆3、连接器的主要性能◆4、连接器的分类◆5、连接器的应用技术◆6、连接器的制造◆7、连接器的MPN解释举例◆8、连接器的电镀指导1、连接器的定义连接器是电路中连接两个导体的装置，能够让电流和光波（光学纤维）从一个导体流向另一个导体。
2、连接器的结构连接器一般由三部分组成，即接触件、基座和外壳；外壳基座接触件也有很多连接器由两部分组成，即接触件和基座。
连接器有没有外壳由使用情况所决定，需要完全屏蔽或者使用环境非常恶劣的情况下一般需要使用外壳接触件接触件的作用是导通信号，一般所用材料为铜，因为铜同时具有优良的导电性能、导热性能及机械加工性能。
基座基座的作用是支撑接触件及绝缘，一般所用材料为各种树脂，树脂具有优良的电性能、热性能、质量轻。
外壳外壳的作用是屏蔽及保护基座，所用材料比较多，有铜、钢、铝等。
3、连接器的主要性能连接器的主要性能有电气性能、机械性能、环境性能1、电气性能2、机械性能3、环境性能电气性能◆*接触电阻(Contact resistance)◆*额定电流(Current rating)◆*最大电压(Max.voltage)◆*绝缘电阻(Insulation resistance)◆*端子接触顺序(Contact sequencing(hat pluging))◆*噪音(Noise)◆*信号延迟(Delay)◆* 阻抗（Impedance)◆*串扰（Screw)◆*插入及拔出力(Insertion force and withdraw force)◆*矫正能力(Alignment◆*保持力(Retentions)◆*刮痕(Wiping)◆*振动及冲击(Shock and vibration exposure)◆*防误插(Polarization capabilities)◆*耐久性(Durability)◆*工作温度(Operating temperature)◆*耐高温性（High temperature resistance）◆*湿度(Humidity)◆*化学腐蚀(Atmospheric contamination)◆*焊锡性(Solderability)◆*塑胶焊锡抵抗(Soldering heat resistance)◆*耐溶性(Solvent resistance)◆*防锈保护(Corrosion protection)4、连接的种类(Type of interconnection)连接器的分类◆连接器分为六种不同的工业等级。
连接器材料知识
连接器材料知识连接器材料指的是用于连接电子设备中各个部分的器件，它们起到了一个重要的作用，使电子设备能够正常地工作。
连接器材料主要包括连接器壳体、接触件、封装材料和导电材料等。
下面将分别介绍这些材料的特点和应用。
1. 连接器壳体连接器壳体是连接器的主体部分，它用于保护连接器的内部结构，防止雨水、尘土等外部物质进入连接器内部，从而导致电子设备工作异常或损坏。
连接器壳体的材料包括金属、塑料和陶瓷等，其中塑料是最为常见的连接器壳体材料。
塑料具有良好的绝缘性能、机械强度和化学稳定性，而且成本低廉，适用于各类连接器的生产。
2. 接触件接触件是连接器的重要组成部分，它是用来传递电子信号的，具有良好的导电性能和机械强度。
接触件一般采用金属材料制成，如铜合金、磷青铜和不锈钢等。
铜合金具有良好的导电性和可塑性，适用于大多数低压和低频连接器；磷青铜具有高弹性和磨损性能，适用于高频和高压连接器；不锈钢具有良好的耐腐蚀性能和机械强度，适用于在恶劣环境下工作的连接器。
3. 封装材料封装材料用于封装连接器内部的电子元件，起到了保护作用，防止电子元件受到机械冲击和化学物质侵蚀。
封装材料的种类很多，主要有环氧树脂、硅橡胶和聚四氟乙烯等。
环氧树脂具有良好的机械强度、耐热性和耐化学侵蚀性，广泛应用于各类连接器的封装；硅橡胶具有良好的耐高温和耐腐蚀性能，适用于在高温环境下工作的连接器；聚四氟乙烯具有良好的耐腐蚀性和绝缘性能，适用于各类电子设备的封装。
4. 导电材料导电材料用于连接器内部的电子元件之间的导电，主要有导电胶、导电银浆和导电晶体等。
导电胶是一种采用高分子材料和银粉混合制成的导电材料，具有良好的导电性和机械强度，适用于连接器内部电子元件之间的导电。
导电银浆则是一种采用纯银粒子和有机溶剂混合制成的导电材料，适用于制作微型电子元件；导电晶体是一种采用半导体材料制成的导电材料，适用于高速和高频连接器。
综上所述，连接器材料在电子设备中发挥着至关重要的作用，其品质的优劣直接影响到电子设备的安全和性能。
金波连接器手册
金波连接器手册摘要：1.金波连接器简介2.金波连接器的分类与特点3.金波连接器的应用领域4.金波连接器的选购与维护5.金波连接器的未来发展正文：金波连接器是一种用于连接电子设备或传输数据的电子元器件，广泛应用于各种电子产品中。
本篇文章将为您介绍金波连接器的相关知识。
一、金波连接器简介金波连接器是由金属材料制成的，具有优良的导电性能和稳定性。
它通过插头与插座的形式实现设备之间的连接，可以传输电流或数据信号。
金波连接器具有体积小、性能稳定、传输速度快等特点，是电子设备中不可或缺的组成部分。
二、金波连接器的分类与特点金波连接器有多种分类方法，常见的分类包括：按接触件材质分类、按连接方式分类、按传输速率分类等。
金波连接器的特点是导电性能好、抗干扰能力强、耐磨损、使用寿命长等。
根据不同的使用环境和需求，可以选择不同类型和规格的金波连接器。
三、金波连接器的应用领域金波连接器广泛应用于各类电子产品中，如计算机、手机、通信设备、医疗器械、仪器仪表等。
在航空航天、军事、交通等领域，金波连接器也发挥着重要作用。
可以说，金波连接器是现代电子产业发展的重要基础之一。
四、金波连接器的选购与维护在选购金波连接器时，需要考虑设备的实际需求，选择合适的类型和规格。
同时，要关注连接器的品质和性能，确保其稳定可靠。
在维护方面，应注意保持连接器的清洁，避免在高温、潮湿等恶劣环境中使用，以延长其使用寿命。
五、金波连接器的未来发展随着科技的不断进步，金波连接器在传输速率、体积、性能等方面仍有很大的提升空间。
未来，金波连接器将朝着更高速、更小巧、更智能的方向发展，以满足日益增长的电子设备连接需求。
同时，新型材料的应用和制造工艺的改进也将推动金波连接器的技术创新。
总之，金波连接器在现代电子产业中具有举足轻重的地位。
接触件的常规端接方式
接触件的常规端接方式以接触件的常规端接方式为标题，我们将探讨接触件在不同领域中的常见端接方式。
接触件是一种用于连接电子元件的装置，它可以传递信号、电力或数据，并确保稳定可靠的连接。
在电子设备制造、通信、汽车工业等领域，接触件的端接方式具有重要的意义。
下面将介绍几种常规的接触件端接方式。
一、焊接端接方式：焊接是最常见也是最常用的接触件端接方式之一。
通过将接触件与其他元件进行热融合，使其牢固地连接在一起。
常用的焊接方式包括手工焊接、波峰焊接和表面贴装技术。
焊接方式具有连接牢固、信号传输稳定的特点，但需要专业的焊接技术和设备。
二、插拔端接方式：插拔是一种常见的接触件端接方式。
通过将接触件插入或拔出连接器的插槽中，实现电气连接。
插拔方式具有便于安装和维护的优势，适用于需要频繁更换接触件的场合。
常见的插拔接口包括USB接口、音视频接口和电源接口等。
三、压接端接方式：压接是一种常见的机械连接方式，通过将接触件与导体或其他接触件进行压紧，实现电气连接。
压接方式具有连接可靠、成本低廉的特点，广泛应用于汽车工业和电子设备制造。
常见的压接方式包括压接端子、弹簧接触件和压接连接器等。
四、插焊结合端接方式：插焊结合是一种常用的接触件端接方式。
通过将接触件的引脚插入连接器的插槽中，并进行焊接，实现电气连接。
插焊结合方式既兼顾了插拔的便利性，又保证了连接的稳定性。
常见的插焊结合方式包括DIP插座、SMT插座和插板等。
五、压力接触端接方式：压力接触是一种常见的接触件端接方式，通过接触件的弹性变形，使其与导体或其他接触件之间产生足够的接触压力，实现电气连接。
压力接触方式具有连接可靠、接触电阻低的优势，适用于高频信号传输和高速数据传输。
常见的压力接触方式包括弹簧接触片、弹簧针座和弹簧排针等。
在不同的应用领域中，接触件的端接方式各有特点。
在电子设备制造中，焊接和插焊结合是常用的方式，可以确保连接的稳定性和可靠性；在通信领域，插拔和压接方式常见，便于安装和维护；在汽车工业中，压接和压力接触方式被广泛采用，可以适应恶劣的工作环境和振动条件。

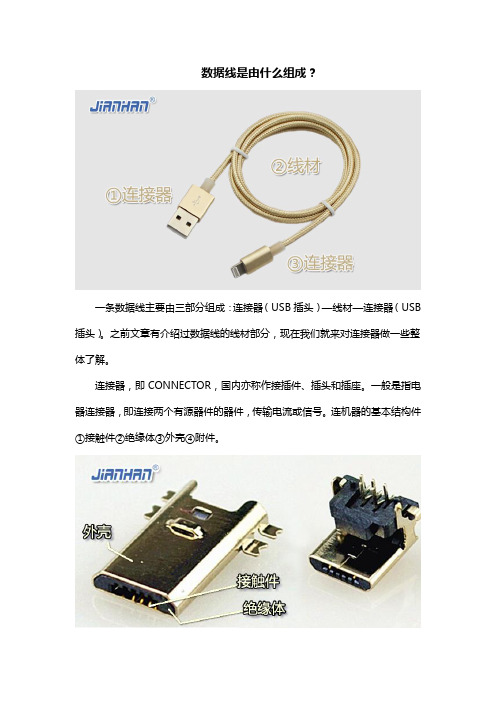

数据线是由什么组成？
数据线是由什么组成？
一条数据线主要由三部分组成：连接器（USB插头）—线材—连接器（USB 插头）。
之前文章有介绍过数据线的线材部分，现在我们就来对连接器做一些整体了解。
连接器，即CONNECTOR，国内亦称作接插件、插头和插座。
一般是指电器连接器，即连接两个有源器件的器件，传输电流或信号。
连机器的基本结构件①接触件②绝缘体③外壳④附件。
接触件（cotacts）是连接器完成电连接功能的核心零件。
一般由阳性接触件和阴性接触件组成接触对，通过阴、阳对接触件的插合完成电连接。
绝缘体，也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之前和接触件与外壳之间的绝缘性能。
良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。
壳体，也称为外壳（shell），是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座合时的对准，进而将连接器固定到设备上。
附件，附件分结构附件和安装附件。
附件大都有标准件和通用件。
连接器的基本要求：
1.稳定的接触电阻；
2.耐久性；
3.机械的坚韧性；
4.连接器的安装方便；
5.小的尺寸，高密度和轻的重量；
6.良好的啮合和分离的手感；
7.低的啮合力
8.导向保护；
9.充分的连接性能；
10.防水；
11.抗电磁辐射；
12.绝缘体：宽的温度使用范围，自熄性；
13.容易线束装配；
14.容易维修。
J599系列Ⅰ、Ⅲ使用说明书要点
J599系列Ⅰ、Ⅲ小圆形电连接器产品使用说明书贵州航天电器股份有限公司2005年6月10日J599系列Ⅰ、Ⅲ小圆形电连接器产品使用说明书1 概述J599系列小圆形电连接器（以下简称连接器）满足GJB 599A—93《耐环境快速分离高密度小圆形电连接器总规范》（等效美标MIL—DTL-38999）的要求。
本系列产品主要采用压接端接形式。
连接器接触件采用先进的、可靠性高的压接端接方式，可用装卸工具装入绝缘安装板或从绝缘安装板中卸出，使用和维修方便。
1.1 产品特点1）系列化、规格品种全2）后送后取式压接型接触件3）防斜插、防错插、防误插4）接点密度高5）良好的电磁干扰屏蔽效果6）连接器具有很高的混装性7）插合密封性8）良好的抗振动冲击能力9）良好的耐环境性能10）标准化程度高1.2 适用范围J599系列连接器具有技术含量高、品种规格齐全、结构紧凑、体积小、重量轻、接触件密度高、可靠性高、抗振动冲击、耐湿、耐热、耐腐蚀及抗干扰等特点，可以满足用户的多种需求。
可广泛用于航空、航天、电子、船舶、卫星、兵器、信息产业等各个领域中，用于各类信号传输、设备间的电连通等。
1.3产品分类本使用说明书包括的产品按系列产品连接方式分为：J599系列Ⅰ产品，其结构为卡口连接防斜插结构。
J599系列Ⅲ产品，其结构为三头自锁螺纹连接防斜插结构。
1.4连接器的型号命名和接点排列1.4.1 系列Ⅲ连接器型号命名J599 / 20 W B 35 P N主键/键槽定位：N、A、B、C、D、E接触件类别：P 插针、S 插孔绝缘安装板孔位排列壳体代号：A、B、C、D、E、F、G、H、J类别（表面处理）：F、W壳体型别：20、24、26主称代号1.2.2 系列Ⅰ连接器型号命名JY 27466 T 13 F 8 P N主键/键槽定位：N、A、B、C、D接触件类别：P 插针、S 插孔绝缘安装板孔位排列表面处理：F、B壳体号：09、11、13、15、17、19、21、23、25类别：T、E壳体型别：JY27466、JY27467、JY27468、JY27656主称代号2结构特征2.1 系列Ⅲ产品总体结构系列Ⅲ产品主要对接互配的尺寸按照GJB599A系列Ⅲ产品进行设计。
J599系列Ⅰ、Ⅲ使用说明书要点
J599系列Ⅰ、Ⅲ小圆形电连接器产品使用说明书贵州航天电器股份有限公司2005年6月10日J599系列Ⅰ、Ⅲ小圆形电连接器产品使用说明书1 概述J599系列小圆形电连接器（以下简称连接器）满足GJB 599A—93《耐环境快速分离高密度小圆形电连接器总规范》（等效美标MIL—DTL-38999）的要求。
本系列产品主要采用压接端接形式。
连接器接触件采用先进的、可靠性高的压接端接方式，可用装卸工具装入绝缘安装板或从绝缘安装板中卸出，使用和维修方便。
产品特点1）系列化、规格品种全2）后送后取式压接型接触件3）防斜插、防错插、防误插4）接点密度高5）良好的电磁干扰屏蔽效果6）连接器具有很高的混装性7）插合密封性8）良好的抗振动冲击能力9）良好的耐环境性能10）标准化程度高适用范围J599系列连接器具有技术含量高、品种规格齐全、结构紧凑、体积小、重量轻、接触件密度高、可靠性高、抗振动冲击、耐湿、耐热、耐腐蚀及抗干扰等特点，可以满足用户的多种需求。
可广泛用于航空、航天、电子、船舶、卫星、兵器、信息产业等各个领域中，用于各类信号传输、设备间的电连通等。
1.3产品分类本使用说明书包括的产品按系列产品连接方式分为：J599系列Ⅰ产品，其结构为卡口连接防斜插结构。
J599系列Ⅲ产品，其结构为三头自锁螺纹连接防斜插结构。
1.4连接器的型号命名和接点排列系列Ⅲ连接器型号命名J599 / 20 W B 35 P N主键/键槽定位：N、A、B、C、D、E接触件类别：P 插针、S 插孔绝缘安装板孔位排列壳体代号：A、B、C、D、E、F、G、H、J类别（表面处理）：F、W壳体型别：20、24、26主称代号系列Ⅰ连接器型号命名JY 27466 T 13 F 8 P N主键/键槽定位：N、A、B、C、D接触件类别：P 插针、S 插孔绝缘安装板孔位排列表面处理：F、B壳体号：09、11、13、15、17、19、21、23、25类别：T、E壳体型别：JY27466、JY27467、JY27468、JY27656主称代号2结构特征系列Ⅲ产品总体结构系列Ⅲ产品主要对接互配的尺寸按照GJB599A系列Ⅲ产品进行设计。
J30J系列微矩形电连接器
J30J系列微矩形电连接器产品特点简介●符合GJB2446《外壳定位超小型矩形电连接器总规范》（相当于美军标MIL-C-83513）,可与美国MDM系列产品和国内同类产品互换；●在J30系列产品的基础上增加了铝合金外壳与各种铝合金尾夹；●采用绞线式插针（俗称麻花针）.单个接触件接触点达七个.提高了产品的接触可靠性；●采用1.27mm网格.接触件密度大、体积小、重量轻；●现有9、15、21、25、31、37、51、66、74、100芯共十种型谱可供选用；●适用导线线芯截面积为0.07～0.15mm².尾端可以根据用户要求进行布线；●本产品的锁紧组件按与产品组装在一起提供.如不需锁紧组件请在合同中注明；●本系列产品满足GJB2446《外壳定位超小型矩形电连接器总规范》的要求；●本系列产品的执行标准如下：Q/ZHDZ GC-18《J30J系列微矩形电连接器详细规范》。
主要技术特征J30J改型J30J-A系列产品：1．产品接触件与导线连接方式为压接式；2．产品自带屏蔽线夹与屏蔽网；3．产品出线方向与插头插座插拔方向一致。
J30J-C系列产品：1．产品接触件与导线连接方式为压接式；2．产品出线方向与插头座插拔方向成90°；3. 本系列只能与L、K、K1型锁紧组件配套使用。
J30J-D系列产品：1．产品接触件与导线连接方式为压接式；2．主要用于要求安装螺钉防转动的使用场合；3．本系列只能与P、P1、P8、P9型锁紧组件配套使用。
J30J-Q系列产品：1．产品接触件与导线连接方式为压接式；2．外壳较其它同类型产品要宽。
J30J-AD系列产品：1．产品接触件与导线连接方式为压接式；2．产品自带屏蔽线夹与屏蔽网；3. 本系列只能与P、P1、P8、P9型锁紧组件配套使用。
型谱排列产品标志代号J30J - ×TJ/ZK××- ××①②③④⑤⑥⑦①-设计序号②-接触件排列：9、15、21、25、31、37、51、66、74、100③-连接器与接触件种类：TJ—插头装插针ZK—插座装插孔Z—插座K—插孔TJ、ZK为固定搭配.通常包含TJ字母的连接器为插头；包含ZK字母的连接器为插座。
连接器构造与种类
连接器知识介绍一、连接器的定义電連接器是一種電機系統﹐其可提供可分離的界面以連接兩個次電子系統﹐并且對于系統的運作不會產生不可接受的作用。
連接器是一種電機系統是因為，它是通過機械方法產生的電性連接的產品可分離性的需求和”不可接受性”的限度要由連接器的應用而定。
可分離性包括配合周期的數目，配合周期是指連接器在不影響其性能必須提供的，以及與另一連接器相配合所必需的作用力。
典型的配合周期需求其范圍從內部連接器的幾十個周期到外圍設備的幾千個周期，比如PCMCIA 型連接器。
二、連接器的組成2.1 連接器塑膠本體（The Connector Housing）2.2 端子的彈性元件（The Contact Spring）2.3 端子的接觸界面（The Contact Interface）2.4 端子的接觸鍍層（The Contact Finish）2.1、連接器塑膠本體部分連接器本體部分具有如下作用：˙使各接觸彈片相互隔離，不能電性導通˙固定各接觸彈片˙對各接觸彈片進行機械保護˙對各接觸彈片進行工作環境遮蔽保護我們根據產品的特性要求和客戶的制程要求常用的材料有﹕PBT,NY66,NY6T,NY9T,LCP2.2、接觸彈性元件接觸彈片在連接器上具有以下3 個作用：˙在組件之間提供一條導通電訊的路徑˙產生形成並維持接觸彈片接觸面的壓力˙形成穩固的接觸只要使用常用的銅或者銅合金材料就可輕易達到令人滿意的效果。
銅合金的導電率雖然不是很低，只有銅導電率的10%到30%，但是，對大多數連接器來說，這個導電率已經足夠了﹔其它兩個作用就要復雜的多，并且涉及到材料特性和設計參數之間的相互作用。
接觸彈片包括兩種基本類型：插座彈片，通常是彈性的；插頭彈片，通常是剛性的，它使插座彈片產生彈性變形，從而產生接觸力。
只有這樣的接觸才是一個穩定的接觸方法。
（我們考慮材料的特性主要是彈性模量和屈服強度）連接器常用的材料﹕彈性端子使用磷銅,如C5191,C5210.剛性端子使用的材料主要為黃銅﹐如C2680,C2600,還有一些連接器為提高其一些相關的性能要求會使用一些特殊的材料﹐如要求彈性高﹐導電率高就會使用BeCu(鈹銅）,TiCu（鈦銅）。
微型矩形电连接器J29A-系列产品介绍
J29A系列微型矩形电连接器产品特点简介◆芯数：9、15、21、25、31、37、51、66芯八种规格◆◆ 22◆ 广泛用于航天、航空、电子计算机等各类电子设备的电路连接◆执行标准：Q/Lk.J(02)30-2003 J29系列微型矩形电连接器详细规XQ/Lk.20059-2004 J29M型微型矩形电连接器详细规X 主要技术特性产品族谱锁紧组件尾罩组件说明如上图示，用户在选择J29A系列产品时，须同时选择插头（座）合件及锁紧组件才能组成完整的插头或插座。
尾罩合件不是必需选择，可根据需要选择。
选用的具体说明在后续相关章节中有详细介绍。
J29A普通型系列◆J29A普通型压接系列产品接触件尾端与导线的连接方式为压接式。
◆ J29A普通型焊接H系列产品接触件尾端与导线的连接方式为焊接式。
◆ J29A普通型直插印制板N系列印制板孔位间距1.91×1.65网格（列×行）◆ J29A普通型弯插印制板W系列。
◆ J29A普通型弯插印制板WI系列。
J29A-A型◆J29A-A型压接系列产品外壳变更，外壳法兰盘宽度与尾端等宽。
◆ J29A-A型焊接H系列产品外壳变更，外壳法兰盘宽度与尾端等宽。
◆ J29A-A型弯插印制板W系列产品接触件尾端与印制电路板的连接方式为弯插式，印制板孔位网格间距为1.91×2.54。
◆J29A-A型弯插印制板WI系列产品接触件尾端与印制电路板的连接方式为弯插式，印制板孔位网格间距为3.82×2.54。
J29A-A1型◆ J29A-A1型压接系列产品外壳变更，法兰盘宽度界于普通型于-A型之间。
◆ J29A-A1型焊接H系列产品外壳变更，法兰盘宽度界于普通型于-A型之间；接线端尾端为焊接形式。
J29M系列◆ J29M压接系列密封型产品与普通型只是在尾端灌胶腔高度上进行了变化；接触件尾端为压接形式。
◆ J29M焊接H系列密封型产品与普通型只是在尾端灌胶腔高度上进行了变化；接触件尾端为焊接形式。
