连接器各零件设计重点1.Housing☆连接器的主结构。

☆其它各零件靠它决定空间定位。

☆导体零件间的绝缘功能。

☆尺寸规划须兼顾成型性。

☆选材料须顾虑客户的制程条件。

☆因应用段需求而须限制模具进胶口者,须注明于图面上。

它是整个连接器的主体构件,其它的零件往它身上组装。

它大致决定连接器的外观尺寸,需确认其结构强度能承受最终使用者正常使用的破坏力或是客户明定的测试规格(例如:要求施加各方向的力于外接cable,不能看到破坏;或是安装螺丝时,施加适当的扭力不能造成破坏)。

既然是主体构件,自然肩负各零件定位的责任,因此与其它零件互配部位的尺寸与公差(包括几何公差)需拿捏适当。

重要feature ( 例如:安装端子的孔,其抽屉宽度)若是由单一模仁决定其尺寸,而该模仁又可由磨床加工制作,则可设定尺寸公差+ /- 0.02 mm,以确保功能。

其它如正位度、平面度、轮廓度等几何公差也要适当运用,方可确保功能。

端子除了靠housing 做空间上的定位,还须靠housing 对它的固持力量来产生端子力学行为上的边界条件(例如悬臂梁式端子的fixed end ),进而在公母座配接时产生适当的正向力,同时避免退pin 的情形发生。

因此端子与housing 的干涉段尺寸与形状拿捏必须非常小心。

适当的端子倒刺形状以及干涉量,才能得到适当的端子保持力,又不至于因干涉过大造成housing 变形或破裂。

在电气功能方面,housing 肩负各导体零件之间的绝缘功能,以一般工程塑料阻抗值而言,只要射出成型做得到的厚度,后续加工过程又没有造成结构破坏,则塑料产生的绝缘阻抗与耐电压效果都可符合规格要求。

只有在吸湿性非常强的材料或是端子压入造成塑料隔栏破裂的情况下,可能发生塑料部分的绝缘阻抗或耐电压不合格的情形,否则该担心的多半是裸露在塑料之外的导体零件之间的绝缘效果,因为空气的绝缘效果远不及工程塑料的好。

Housing 的设计除了考虑上述的功能性,也须考虑射出成型的制造性,太厚或太薄或是厚薄不均都不适合,太厚则缩水严重,太薄不易饱模,厚薄不均则液态塑料充填时流动波前不平衡易造成冷却翘曲。

脱落电连接器原理

脱落电连接器原理

脱落电连接器,又称分离电连接器,是一种广泛应用于航空航天、军事、通信等领域的高可靠性连接器件。

其主要功能是在电气设备或系统之间实现信号的传输与分离。

在特定环境下,如高气压、高振动、高冲击等极端条件下,脱落电连接器能够确保电气连接的稳定性和可靠性。

脱落电连接器的工作原理可以概括为以下几个方面:1. 接触件设计:脱落电连接器的核心部件是接触件,通常采用弹簧顶针、Pogo Pin等组件。

接触件的设计要求表面光滑,呈小圆半球形,以保证在插拔过程中具有良好的导电性能和稳定性。

此外,接触件的斜面设计和平底设计也是影响连接性能的关键因素。

斜面设计可以确保接触件与插座保持良好的接触,降低接触阻抗;平底设计则有助于避免因结构差异导致的接触不良。

2. 密封性能:脱落电连接器通常应用于恶劣环境,因此其密封性能至关重要。

密封设计需要考虑连接器在高压、高温、低温、湿度等多种环境下的气密性,以防止外部环境对内部电气性能造成影响。

为实现高气密要求,脱落电连接器采用了特殊的密封材料和结构设计,如O型圈、密封胶等。

3. 防水防短路设计:脱落电连接器在使用过程中,可能会遇到雨水、海水等液体环境。

为防止液体侵入连接器内部,造成短路故障,脱落电连接器采用了防水设计。

此外,连接器内部的隔离结构也能有效防止短路现象的发生。

4. 信号传输与分离:脱落电连接器通过接触件将信号传输至目标设备,当需要分离时,通过机械或电磁方式实现接触件的断开,从而实现信号的分离。

在信号传输过程中,脱落电连接器需要满足特定的电气性能指标,如阻抗、插拔力、接触电阻等。

5. 动态应力条件下的稳定性:脱落电连接器在振动、冲击、碰撞等动态应力条件下,需要保证接触对的电连续性。

为满足这一要求,脱落电连接器采用了抗振、抗冲击的设计,以降低动态应力对连接性能的影响。

连接器产品设计细节重点

连接器产品设计细节重点

e、其他类型:
单面接触有外框
单面接触
双面接触
环型接触
B 、挂钩基本形状有以下几种:
a:背部刺破式:
A尺寸控制端子脱落; B尺寸控制端子在 Housing内的窜动。 (一般窜动为0.15 ~ 0.25mm左右较合适)
此处尽量避免尖角,防止刮破胶体保持力变小;
尽量做水 平,保持 力可增大;
此处做成异型或增加加强筋,增强保持力。
e尺寸要设计合适
PIN太长 顶到端子
PIN太短 接构挂钩拉力较小,一般不采用。
c:挂钩为产品成型框口部份:
注:此种挂钩拉力大小,一般与塑胶相关较大。
d:挂钩为翅膀式:
挡片---防止 弹片不反弹。
二、Housing的设计: 1 、相关匹配尺寸:
A、端子与Housing匹配;
B、 Housing与Wafer匹配。
A、端子与Housing匹配;
弹片增加加 强筋
改变其拔出力的通常做法:
弹片内测压一凹槽形成利 角,增加与PIN针的抓力。 不利点:PIN针容易刮损
以上2种可以通过调整弹片外 的挡片来改变插拔力大小。
控制C尺寸,使其与Housing 壁接触或不接触来改变插拔 力大小。
注:改变材料硬度,也可以改变插拔力大小。
b:弹片外无框口:
•端子在Housing内腔窜动
尺寸D设为0.15~0.25mm 较合适。
•窜动太小会导致胶体弹
片不回位,端子可能脱 落。
•窜动太大端子向上移动
的距离较多。
•端子与Wafer的PIN接触
区域减少,易导致产品 瞬断或接触不良现象。
B、 Housing与Wafer匹配:
•A尺寸一般设计为:0.075左右(单边间隙) ;

接触件的类型及特点

接触件的类型及特点

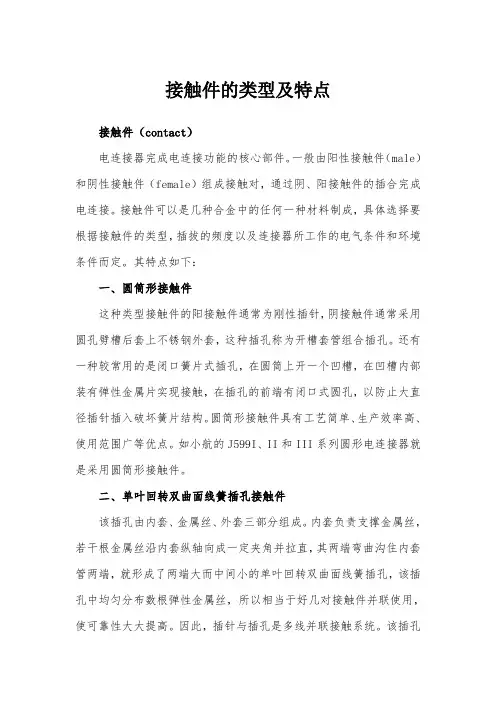

接触件的类型及特点接触件(contact)电连接器完成电连接功能的核心部件。

一般由阳性接触件(male)和阴性接触件(female)组成接触对,通过阴、阳接触件的插合完成电连接。

接触件可以是几种合金中的任何一种材料制成,具体选择要根据接触件的类型,插拔的频度以及连接器所工作的电气条件和环境条件而定。

其特点如下:一、圆筒形接触件这种类型接触件的阳接触件通常为刚性插针,阴接触件通常采用圆孔劈槽后套上不锈钢外套,这种插孔称为开槽套管组合插孔。

还有一种较常用的是闭口簧片式插孔,在圆筒上开一个凹槽,在凹槽内部装有弹性金属片实现接触,在插孔的前端有闭口式圆孔,以防止大直径插针插入破坏簧片结构。

圆筒形接触件具有工艺简单、生产效率高、使用范围广等优点。

如小航的J599I、II和III系列圆形电连接器就是采用圆筒形接触件。

二、单叶回转双曲面线簧插孔接触件该插孔由内套、金属丝、外套三部分组成。

内套负责支撑金属丝,若干根金属丝沿内套纵轴向成一定夹角并拉直,其两端弯曲沟住内套管两端,就形成了两端大而中间小的单叶回转双曲面线簧插孔,该插孔中均匀分布数根弹性金属丝,所以相当于好几对接触件并联使用,使可靠性大大提高。

因此,插针与插孔是多线并联接触系统。

该插孔接触可靠性高,插拔力稳定,接触电阻小,在各类插孔中失效率最低。

如小航开发的LRM系列矩形电连接器,A950系列圆形电连接器就是采用线簧孔接触件。

三、绞线(麻花)插针接触件该插针与线簧孔刚好向反,它的插针为柔性的。

绞线插针由内圈三根外圈七根铜丝采用不同螺距反向绞合,两端焊接,插针中部凸起,凸起部分外切圆直径大于插孔内径,工作时,插针凸起部分受力产生压缩变形和轴向旋转伸长,并与插孔形成七点紧密接触。

具有良好的弹性和接触性能,插拔柔和,耐振动,抗冲击。

该接触件的最大特点是易实现高密度,目前最小间距为0.635mm。

如小航开发的J70系列矩形电连接器就是采用绞线插针接触件。

四、簧片式接触件簧片式接触件采用级进模冲压成型,易于实现自动化,零件加工精度高。

电连接器常用接触件设计中的关键点

电连接器常用接触件设计中的关键点

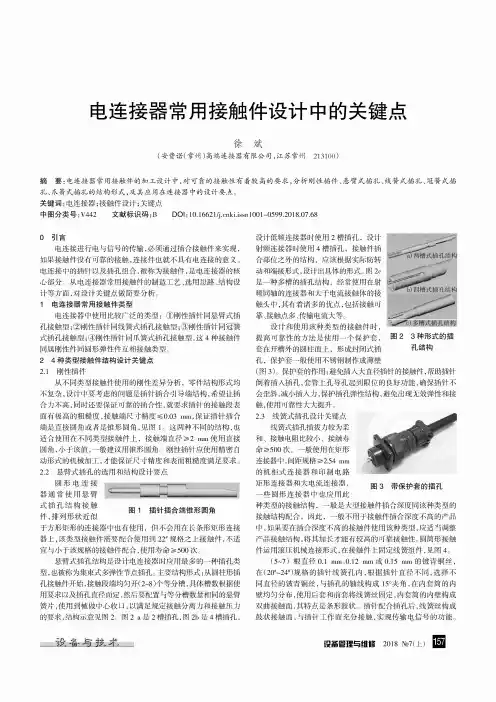

电连接器常用接触件设计中的关键点徐斌(安费诺(常州)高端连接器有限公司,江苏常州213100)摘要:电连接器常用接触件的加工设计中,对可靠的接触性有着较高的要求,分析刚性插件、悬臂式插孔、线簧式插孔、冠簧式插 孔、爪簧式插孔的结构形式,及其应用在连接器中的设计要点。
