钢结构涂装工程
钢结构涂装施工方案
钢结构涂装施工方案一、工程概述本工程针对钢结构进行涂装施工，包括表面准备、涂料选用、施工工艺等方面内容，以确保钢结构表面具有良好的防锈和美观效果。
二、表面准备1.清除杂物：使用刮刀、钢丝刷等工具清除钢结构表面的灰尘、锈蚀物、残留物等杂物。
2.喷砂处理：对于有严重锈蚀的部位，采用喷砂处理，清除铁锈、油污等，并使钢表面粗化，增强涂层与钢结构的附着力。
3.酸洗处理：钢结构表面经过喷砂处理后，使用酸洗药剂进行酸洗处理，去除钢材表面残留的铁锈和杂质，为后续涂层施工做好准备。
三、涂料选用四、施工工艺1.底涂施工：在表面准备完成后，先进行底涂施工。
将选用的涂料稀释到适宜的粘度，使用喷涂或刷涂等方式均匀涂布在钢结构表面，确保涂层的厚度均匀。
2.中涂施工：底涂施工完成后，进行中涂施工。
根据选用的涂料要求，将涂料稀释到适宜的粘度，使用喷涂或刷涂等方式进行涂布，保证涂料的平整性和一致性。
3.面涂施工：中涂施工完成后，进行面涂施工。
以相同的方式将选用的涂料涂布在表面，确保涂层的颜色和质感一致。
五、施工注意事项1.施工环境：施工现场应尽量避开风沙较大、湿度过高或温度过低的情况，以免影响涂料的附着力和流平性。
2.施工条件：涂装施工应满足涂料供应商的要求，包括环境温度、湿度、涂料稀释比例等。
3.施工人员：施工人员应具备涂装技能，并严格按照施工工艺要求操作，确保施工质量。
4.施工层次：涂装施工应按照底涂、中涂、面涂的层次进行，确保涂膜厚度均匀，涂层附着力好。
六、质量控制1.厚度控制：使用涂膜厚度计进行涂层厚度的测量，确保涂层厚度达到设计要求。
2.涂层光泽：使用光泽仪进行光泽度的测量，保证涂层的光泽度符合要求。
3.涂层附着力：使用划格试验、胶带试验等方法进行涂层附着力的检测，确保涂层与钢结构之间的附着力良好。
七、安全措施1.施工现场：施工现场应设置安全警示标识，确保人员正常出入，并具备防滑、防坠落等安全设施。
2.个人防护：施工人员应佩戴符合标准的安全帽、防护眼镜、手套等个人防护用品，避免涂料接触皮肤和呼吸道。
钢结构工程涂装质量控制与检测标准
手工焊缝 粗糙的焊缝尧毛刺等要求打磨光顺
切割边缘 不规则的粗糙尖锐边缘袁必须进行打磨光顺
注院1袁2袁3 表示打磨的次序
对于钢材表面的处理级别袁适用涂料施工的共
(2)P2(彻底的处理)涂漆的大多数表面缺陷要修
分三个等级遥
正和进行表面处理遥
(1)P1(轻微的处理) 涂漆前需要考虑的最小处理遥
(3)P3(非常彻底的处理)表面没有可见表面缺陷遥
二 表面处理检测标准 1援去油渊脱脂冤 淤渊美国钢结构涂装协会冤SSPC SPl标准溶剂清 理标准渊见表三冤遥 于 GB 辕 T 13312要1991 钢 铁 件 涂 装 前 除 油 度 检验方法(验油试纸法)规定了钢铁材料及其装备尧
表二 钢结构表面缺陷处理的级别与 腐蚀环境的关系
处理级别 P1 P2 P3
防腐工程

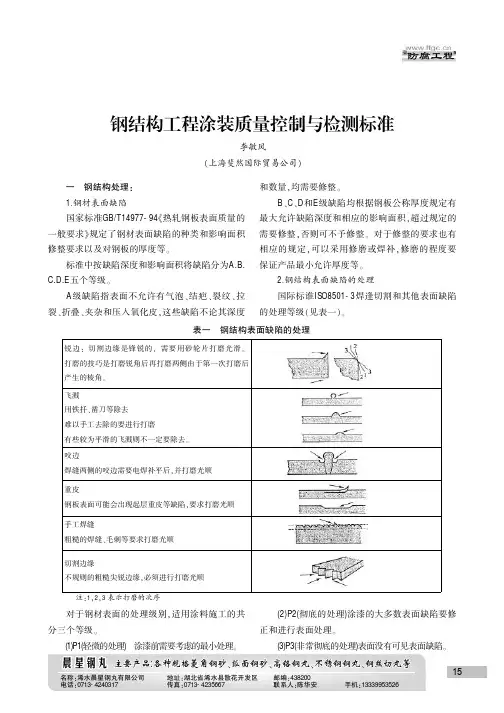

钢结构工程涂装质量控制与检测标准
李敏风 渊上海斐然国际贸易公司冤
一 钢结构处理院 1援钢材表面缺陷 国家标准GB/T14977-94叶热轧钢板表面质量的 一般要求曳规定了钢材表面缺陷的种类和影响面积 修整要求以及对钢板的厚度等遥 标准中按缺陷深度和影响面积将缺陷分为A.B. C.D.E五个等级遥 A级缺陷指表面不允许有气泡尧结疤尧裂纹尧拉 裂尧折叠尧夹杂和压入氧化皮袁这些缺陷不论其深度
荫 Sa3 使钢材表观洁净的喷射清理遥在不放
按ISO8501-1:2007标准是目测评定表面处理等 大的情况下进行观察时袁表面应元可见的油脂和污
级的依据遥 它包括了28张彩色照片和相应的文字说 垢袁并且没有氧化皮尧铁锈尧油漆涂层和异物遥 该表
明遥 对表面处理的方法和除锈后表面状况的等级遥 面 应 具 有 均 匀 的 金 属 色 泽 遥 参 见 照 片 A援sA3尧B
钢结构涂装工程施工方案
钢结构涂装工程施工方案1. 项目简介本项目涉及钢结构建筑的外观涂装工程。
涂装面积约为10000平方米，在工程施工期间需要对钢结构进行防锈、打磨处理，然后应用底漆和面漆进行涂装，以提升建筑的美观和防腐蚀性能。
2. 施工原理2.1 防锈处理在进行涂装前，钢结构需要进行防锈处理，以防止涂装剥落和腐蚀。
具体的防锈处理流程如下：1.利用喷砂机或喷丸机对钢结构表面进行清理，去除表面的氧化铁皮、油渍等杂质；2.对钢结构表面进行酸洗处理，去除表面的氧化层，确保钢材表面焕然一新；3.使用Anticorrosion 1号防锈底漆进行打底处理，该底漆具有良好的防腐蚀性能和良好的粘附度，能够形成一层坚实的防锈底层。
2.2 涂装处理在进行涂装处理前，钢结构表面需要进行打磨处理，以充分保证涂层与钢结构表面之间的粘附力。
涂装处理流程如下：1.利用砂带机或手动打磨机对防锈底漆表面进行磨光，去除表面的毛刺和锈斑，确保表面平整光滑；2.对打磨后的表面进行清洁处理，去除磨削产生的粉尘和杂物；3.使用Epoxy Zinc Rich Primer进行底漆处理，该底漆具有良好的耐腐蚀性能和相对较好的抗碱性能，能够形成一个厚重、坚实的底漆层；4.进行面漆涂装，使用Top Coat 3Kg面漆进行喷涂，该面漆具有良好的耐气候性能和表面光洁度，能够形成一个美观的表面层。
2.3 安装及检验施工完成后，需要进行设备安装和质量检验。
具体流程如下：1.进行施工现场的清理和整理，保持施工环境整洁有序；2.根据设计图纸进行设备安装和连接；3.进行设备漏电、耐压、接地的检验，确保安装合格；4.进行涂装表面的视觉检查和质量检测，确保表面平整光滑、涂层质量良好。
3. 施工方案3.1 材料和设备材料说明Anticorrosion 1号防锈底漆美国PPG公司出品的石油基底漆Epoxy Zinc Rich Primer 美国PPG公司出品的环氧锌黄底漆Top Coat 3Kg面漆美国PPG公司出品的环氧聚氨酯面漆喷砂机型号为 Q376喷丸机型号为 DX1500砂带机型号为 8410手动打磨机型号为 AS050喷涂机型号为DP-6375视觉检测仪型号为VT-04A3.2 施工人员岗位人数职责施工负责人1人负责整个工程施工的策划、组织、协调和管理喷砂/喷丸工2人负责对钢结构表面进行清理和预处理底漆涂装工2人负责底漆的涂装面漆涂装工2人负责面漆的涂装质量检验员1人负责施工现场的质量检验3.3 施工流程本项目的施工流程如下：1.工程准备，包括相关材料、设备的采购、配备施工人员；2.进行防锈处理，涵盖喷砂、喷丸、酸洗等处理；3.进行打磨处理，包括砂带机或手动打磨机的运用，确保表面光滑；4.进行底漆处理，包括Epoxy Zinc Rich Primer的涂装；5.进行面漆处理，包括Top Coat 3Kg喷涂；6.进行涂装表面的视觉检查和质量检测，确保表面平整光滑、涂层质量良好。

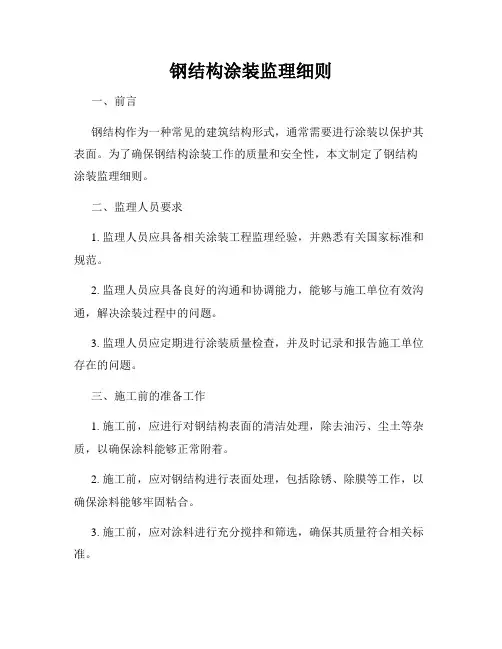

钢结构涂装监理细则
钢结构涂装监理细则一、前言钢结构作为一种常见的建筑结构形式，通常需要进行涂装以保护其表面。
为了确保钢结构涂装工作的质量和安全性，本文制定了钢结构涂装监理细则。
二、监理人员要求1. 监理人员应具备相关涂装工程监理经验，并熟悉有关国家标准和规范。
2. 监理人员应具备良好的沟通和协调能力，能够与施工单位有效沟通，解决涂装过程中的问题。
3. 监理人员应定期进行涂装质量检查，并及时记录和报告施工单位存在的问题。
三、施工前的准备工作1. 施工前，应进行对钢结构表面的清洁处理，除去油污、尘土等杂质，以确保涂料能够正常附着。
2. 施工前，应对钢结构进行表面处理，包括除锈、除膜等工作，以确保涂料能够牢固粘合。
3. 施工前，应对涂料进行充分搅拌和筛选，确保其质量符合相关标准。
四、施工过程中的监督要求1. 对涂料的施工厚度应进行合理控制，以防止过厚或过薄导致涂层质量问题。
2. 对施工现场的温度和湿度应进行实时监测，确保施工环境符合涂料施工要求。
3. 对施工人员的操作技术进行监督和指导，确保工艺规范和安全操作。
4. 对施工设备和工具进行检查和维护，确保其正常工作状态。
5. 对涂层的干燥和固化情况进行监测，确保涂装工作符合规范要求。
五、施工后的验收标准1. 涂装完成后，应进行涂层的外观质量检查，包括颜色、光泽、平整度等。
2. 涂装完成后，应进行涂层的附着力测试，确保涂层与钢结构表面的粘结牢固。
3. 涂装完成后，应进行涂层的硬度测试，以评估涂层的耐久性和抗划伤性能。
4. 涂装完成后，应检查涂层是否存在缺陷，如气泡、脱落、裂纹等，并进行记录和整改。
六、监理报告和问题处理1. 监理人员应及时向施工单位提交涂装施工监理报告，详细记录施工过程中存在的问题和整改情况。
2. 对涂装工程中遇到的问题，监理人员应与施工单位进行沟通，并协调解决，确保涂装施工的顺利进行。
3. 对于施工单位违反涂装规范的行为，监理人员应立即提出整改要求，并进行监督和跟踪，确保问题得到及时解决。
钢结构防腐涂装方案
钢结构防腐涂装方案概述钢结构在建筑工程中扮演着重要的角色。
然而，在长期使用的过程中，钢结构容易受到氧化、腐蚀的影响，降低其强度和寿命。
因此，采取适当的防腐涂装方案是至关重要的，以延长钢结构的使用寿命，提高其耐久性和可靠性。
本文将介绍钢结构防腐涂装方案的几种常见方法。
一、热浸镀锌热浸镀锌是一种常用的钢结构防腐涂装方法。
通过将钢材蘸入熔化的锌中，形成一层坚固的锌铁合金涂层，从而保护钢材不受腐蚀和氧化的影响。
热浸镀锌具有耐久性强、施工简单、成本低廉等优点，广泛应用于各类钢结构的防腐工程。
二、喷涂防腐漆喷涂防腐漆是另一种常见的钢结构防腐涂装方式。
该方法通过将防腐漆均匀地喷涂在钢材表面，形成一层防护膜，从而阻隔外界的氧化剂和腐蚀物质对钢材的侵蚀。
喷涂防腐漆具有施工灵活、耐久性强、可选择性多等特点，适用于各种形状和规格的钢结构。
三、环氧涂层环氧涂层是一种常用的防腐涂装方案。
该涂层由环氧树脂和固化剂组成，通过涂覆在钢材表面形成一层坚固的薄膜，起到防护和防腐的作用。
环氧涂层具有耐化学腐蚀、耐磨损、耐高温等特点，广泛应用于海洋工程、桥梁、石油化工等领域的钢结构防腐工程。
四、聚氨酯涂层聚氨酯涂层是一种新型的防腐涂装方案。
该涂层由聚氨酯树脂、固化剂和溶剂组成，具有高耐久性、耐腐蚀性和抗紫外线性能。
聚氨酯涂层可涂覆在钢结构不同的部位，包括梁、柱、横梁等，有效地防止钢结构受到腐蚀的影响。
五、防腐封闭膜防腐封闭膜是一种通过封闭的方式来防止钢结构腐蚀的方案。
该封闭膜可以是一层特殊的薄膜、油漆或胶带，将钢结构与外界的氧化剂和腐蚀物质隔离开来。
封闭膜可以有效地延长钢结构的使用寿命，降低维护成本。
六、定期检测和维护除了选择合适的防腐涂装方案，定期检测和维护钢结构也是非常重要的。
定期检测可以及时发现钢结构表面的腐蚀和损坏情况，并采取相应的修复措施。
此外，定期维护可以保持钢结构的防腐涂层的完整性和效果，提高其使用寿命。
结论钢结构防腐涂装方案是保护钢结构不受腐蚀和氧化影响的重要措施。
钢结构防腐涂料涂装方案
钢结构防腐涂料涂装方案一、工程概述本次钢结构防腐涂料涂装工程旨在为钢结构提供有效的防腐保护，延长其使用寿命，确保结构的安全性和稳定性。
工程所涉及的钢结构包括但不限于厂房框架、桥梁结构、大型设备支架等。
二、涂装前的准备工作（一）表面处理1、采用喷砂或抛丸等方法，去除钢结构表面的氧化皮、铁锈、旧涂层以及其他污染物，使表面达到 Sa25 级的清洁度标准。
2、对于无法进行喷砂或抛丸处理的部位，可采用手工或动力工具除锈，达到 St3 级标准。
3、处理后的表面粗糙度应在40 75μm 之间，以增强涂层的附着力。
（二）环境条件1、涂装作业应在相对湿度低于 85%、环境温度在 5℃ 38℃之间的条件下进行。
2、避免在雨、雪、雾、大风等恶劣天气条件下施工。
（三）安全措施1、施工人员应佩戴符合标准的安全帽、安全带、防护眼镜、防护手套等个人防护装备。
2、在高处作业时，应设置牢固的脚手架和防护栏杆。
3、施工现场应配备灭火器材，并设置明显的安全警示标志。
三、涂料的选择（一）底漆选用具有良好防锈性能的环氧富锌底漆，干膜厚度不小于60μm。
（二）中间漆采用环氧云铁中间漆，增加涂层的厚度和屏蔽性能，干膜厚度不小于100μm。
（三）面漆根据使用环境和美观要求，选择聚氨脂面漆或氟碳面漆，干膜厚度不小于80μm。
四、涂装工艺（一）预涂在正式涂装之前，应对焊缝、边角、螺栓孔等部位进行预涂，确保这些部位的涂层厚度和覆盖完整性。
（二）涂装方法1、大面积的钢结构表面采用无气喷涂的方法，以提高涂装效率和涂层质量。
2、对于复杂形状或小面积的部位，可采用刷涂或滚涂的方法进行涂装。
（三）涂装次数底漆涂装 1 2 遍，中间漆涂装 2 3 遍，面漆涂装 2 遍。
每道涂层之间的间隔时间应符合涂料产品说明书的要求。
（四）涂层厚度控制采用磁性测厚仪或超声波测厚仪定期检测涂层厚度，确保涂层厚度符合设计要求。
对于厚度不足的部位，应及时补涂。
五、质量检验（一）外观检查涂层应均匀、平整、光滑，无流挂、针孔、气泡、裂纹等缺陷。
钢结构现场涂装施工
一、钢结构现场涂装施工（一）防腐涂装规划钢结构构件除埋入混凝土中的钢构件、箱型及钢管截面内的封闭区、地脚螺栓和底板板底、焊接部位、高强螺栓连接部位等不在制作厂涂装外，其余部位均在制作厂内完成底漆、中间漆涂装，所有构件面漆待钢构件安装后进行涂装。
操作人员在作业前填写《涂装作业申请单》，并经批准后方可进行涂装作业。
（二）油漆补涂部位钢结构构件因运输过程和现场安装原因，会造成构件涂层破损，所以，在钢构件安装前和安装后需对构件破损涂层进行现场防腐修补。
修补之后才能进行面漆涂装。
（三）防腐涂装顺序在钢构件安装过程中，随各层结构逐步施工完成，以层划分施工区域，从下至上依次交叉进行现场防腐涂装施工；每个施工区域在立面从上至下逐层涂装，在平面上从中间向两边方向进行涂装。
（四）施工工艺（五）涂层检测（六）注意事项（七）防腐涂装施工质量保证措施二、高强螺栓安装（一）技术要求本工程所采用的摩擦型高强螺栓，连接面摩擦系数必须符合设计要求。
吊装前对于摩擦面的油污、尘土、浮锈要进行清除，要求摩擦面保持干燥、整洁，不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等。
若有的话，需用钢丝刷及时清除，以提高其抗滑移系数。
雨天严禁作业，雨后应用压缩空气吹净，干燥后方能进行作业。
高强螺栓的形式、规格和技术要求必须符合设计要求和有关规定，高强螺栓必须经试验确定扭矩系数或复验螺栓拉力，符合规定时方准使用。
（二）高强螺栓进场检验与保管1、高强螺栓保管要求6螺栓不得被泥土、油污沾染，始终保持洁净、干燥状态。
使用过程中如发现异常应立即停止施工，经检查确认无误后再进行施工。
2、高强螺栓性能检验（1）本工程所使用的螺栓均应按设计及规范要求选用其材料和规格，保证其性能符合要求。
（2）高强度螺栓连接副应进行扭矩系数复验及摩擦面抗滑移系数试验，试验用螺栓连接副应在施工现场待安装的螺栓批中随机抽取。
每套连接副只应做一次试验，不得重复使用。
在进行连接副扭矩系数试验时，螺栓的紧固轴力应控制在一定的范围内，螺栓紧固轴力的试验控制范围如下表所示：螺栓紧固轴力值范围（kN）螺栓规格M16 M20 M22 M24紧固轴力100 155 190 225高强螺栓抗滑移系数试验用试件尺寸如下图：（3）、高强螺栓和连接副的额定荷载及螺母和垫圈的硬度试验，应在工厂进行；连接副紧固轴力的平均值和变异系数由厂方、施工方参加，在工厂确定。
cecs343 2013 钢结构防腐蚀涂装技术规程
cecs343 2013 钢结构防腐蚀涂装技术规程CECS 343-2013钢结构防腐蚀涂装技术规程1.总则1.1本规程的编制目的是为了规范钢结构防腐蚀涂装工程的设计、施工和验收，确保钢结构的抗腐蚀性能，延长其使用寿命。
1.2本规程适用于各类钢结构防腐蚀涂装工程，包括工业厂房、桥梁、管道、储罐等。
1.3本规程的术语、定义和标准均遵循相关国家标准和行业规范。
2.材料2.1防腐蚀涂料应符合国家标准，具有良好的抗腐蚀性能和耐候性。
2.2防腐底漆应符合相关标准要求，能够有效阻止钢结构表面的腐蚀。
2.3补强层和面漆应选用合适的材料，能够保护底漆并具有较长的使用寿命。
3.设计3.1钢结构防腐蚀涂装工程的设计应考虑结构的使用环境、耐久性要求和涂装系统的选择。
3.2设计应充分考虑涂装工艺、施工条件和材料配合，确保涂装系统的稳定和可靠性。
3.3设计图纸中应包括钢结构表面的处理和涂装系统的详细要求，以便指导施工。
4.表面处理4.1钢结构表面应清洁干净，无油污、锈斑和其他杂质。
4.2清理工艺应符合相关标准，包括喷砂、喷丸、化学溶解等方法。
4.3表面处理后应进行质量检查，确保表面符合涂装要求。
5.涂装工艺5.1底漆的施工应按照涂装厂家提供的工艺要求进行，确保底漆的附着力和涂层厚度。
5.2补强层和面漆的施工应在底漆完全干燥的情况下进行，避免涂层之间的相互影响。
5.3涂装工艺中应注意环境温度、湿度和风力等因素，确保涂层的质量和稳定性。
6.质量控制6.1施工单位应建立健全的质量控制体系，包括施工方案、质量检查、验收和记录管理。
6.2施工中应定期进行质量检查，对涂装工艺、涂料质量和涂层厚度进行监控。
6.3完工后应进行验收，对涂装质量进行全面检测和评定，并做好相关记录。
7.其他要求7.1涂装工程的施工人员应经过专业培训，持证上岗，并遵守相关安全规定和操作规程。
7.2施工单位应合理安排施工进度，确保涂装作业的连续性和一致性。
7.3涂装工程的施工单位应与监理单位、设计单位和业主单位保持良好的沟通和协调，共同保障施工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、钢结构涂装工程
本工程钢结构涂装主要包括钢构件防腐漆涂装和钢结构防火涂料涂装。
由于钢构件在场外预制，因此钢构件防腐漆涂装在进场之前大面已刷好，安装焊缝附近、钢柱脚底板和高强螺栓节点板表面及节点附近暂不涂漆，待安装完毕后现场补漆，高强螺栓摩擦面、埋入混凝土的钢结构表面及密封构件内表面不涂刷油漆；车间钢结构主体和重载地面完成后，搭设落地式脚手架或者移动脚手架进行钢结构防火涂料的涂刷工作。
（一）钢结构防腐油漆
设计做法：无机富锌底漆2遍，厚度80μm，环氧云铁中间漆2~3遍，厚度80μm，超薄型防火涂料；外露钢结构，无机富锌底漆2遍，厚度80μm，环氧云铁中间漆2~3遍，厚度120μm，氯化橡胶面漆3遍，厚度140μm。
1油漆施工环境：
1）温度控制在5℃-38℃之间，相对湿度不高于85%时，钢结构表面结露时不得涂装。
2）钢结构防腐严禁在雨天、雪天、五级风及以上天气时施工。
3）施涂油漆后，4h内严禁雨淋。
4) 刷涂时构件不得有结露。
2油漆混合及稀释：
二液或二液一粉型油漆调配，依据要求比例缓慢将硬化剂加入主剂中不断搅拌，
如有粉剂分开包装时，最后再将粉剂加入，并在规定时间内用完。
稀释剂用量一般不超过10%，以免影响遮盖性能及漆膜厚度。
油漆混合必须依据指定的稀释剂正确调配。
调和漆使用前应充分搅拌均匀。
3油漆施工方式：
1) 刷涂：
刷涂是最简单的涂装方法，将油漆浸含于刷毛中施工。
油漆刷子应配合油漆性能及被涂刷构件的外部形状，选用质料好的毛刷。
油漆涂刷方向须上下及左右交互施工，粗糙表面、边角等处，更须特别注意。
2) 喷涂：
利用空压机的气带动喷枪将油漆均匀的喷涂在金属结构的表面，喷枪离金属结构的表面距离均匀以缓慢均匀的速度左右喷刷，最适合平面大面积喷刷，对于角钢和H 型钢的死角处要特别注意。
4施工注意事项：
1) 除锈、油漆施工前要确实做好防护措施，不得污染周围环境及设备。
2) 厂内油漆作业需经甲方管理人员全面检查合格后，才能从事油漆作业。
3) 除锈作业完成后应在当天4小时内进行涂刷底漆作业，因故未能在当天油漆的隔天应重新除锈后再进行油漆作业。
4) 第一道底漆与第二道底漆间隔不能低于4小时、不能超过8小时。
5) 涂刷下道漆时，须等上道漆干燥后才能施工，当天不得同时涂刷两道漆。
6) 油漆道数和漆膜厚度，应依据图示或施工规定作业，且各道漆应有颜色区分。
7) 油漆涂刷时应注意缝隙及死角，避免漏刷，漆膜厚度不均匀现象产生。
8) 施涂油漆前，应将金属表面的灰尘、油脂、锈斑用抹布清理干净。
9）在使用新的油漆材料，应先进行试验，认为符合设计要求时在施工。
10) 油漆完成的工件表面不得有皱纹、垂流、渗色、粉化、回粘、龟裂、针孔、气泡、剥离、附着物等外观不良现象。
（二）钢结构防火涂料
（一）喷涂、刮涂及刷涂施工工艺
1、主要施工设备：空压机、重力式喷枪、油漆喷枪、气管等；
2、喷涂施工要点：
（1）喷枪宜选用重力式涂料喷枪，喷嘴口径宜为6～10mm（最好采用口径可调的喷枪），空气气压宜控制在0.4～0.6MPa。
喷嘴与喷涂面宜距离适中，一般应相距25～30cm左右，喷嘴与基面基本保持垂直，喷枪移动方向与基材表面平行，不能是弧形移动，否则喷出的涂层中间厚，两边薄。
操作时应先移动喷枪再开喷枪送气阀，关闭喷枪送气阀门后才停止移动喷枪，以免每一排涂层首尾过厚，影响涂层的美观。
涂料喷涂示意图
（2）喷涂应分2～5次完成，第一次喷涂以基本盖住钢材表面即可，以后每次喷涂厚度为5～10mm，一般以7mm左右为宜。
通常情况下，每天喷涂一遍即可。
（3）喷涂构件的阳角时，可先由端部自上而下或自左而右垂直基面喷涂，然后再水平喷涂；喷涂阴角时，不要对着构件角落直喷，应当先分别从角的两边，由上而下垂直先喷一下，然后再水平方向喷涂，垂直喷涂时，喷嘴离角的顶部要远一些，以便产生的喷雾刚好在角的顶部交融，不会产生流坠；喷涂梁底时，为了防止涂料飘落在身上，应尽量向后站立，喷枪的倾角度不宜过大，以免影响出料。
（4）喷涂时，应注意移动速度，不能在同一位置久留，以免造成涂料堆积流淌；配料及往挤压泵加料应连续进行，不得停顿。
施工工程中，应采用测厚针检测涂层厚度，直到符合设计规定的厚度，方可停止喷涂。
喷涂后的涂层要适当维修，对明显的
乳突，应采用抹灰刀等工具剔除，以确保涂层表面均匀。
3、刮涂施工主要施工机具：刮灰刀、抹子及刮板；
（1）刮涂施工要点：刮涂施工宜采用刮灰刀、抹子及刮板，刮涂的要点是实、平、光，即防火涂料涂层之间应接触紧密，粘接牢固，表面应平整、光滑，以减少修整工作量和达到整个涂层的光面效果。
刮涂时应掌握好刮涂工具的倾斜度，用力应均匀。
（2）刷涂施工工艺及技术要点：宜选用宽度75～150mm左右猪鬃毛刷，刷毛均匀不易脱落。
为防止涂刷中掉毛，可先用其蘸上涂料，使涂料浸入毛刷根部，将毛根固定，毛刷用毕应及时用水或溶剂清洗。
刷涂时，先将毛刷用水或稀释剂浸湿甩干，然后再蘸料刷涂，刷毛蘸入涂料不要太深。
蘸料后在匀料板上或胶桶边刮去多余的涂料，然后在钢基材表面上依顺序刷开，布料刷子与被涂刷基面的角度约为50°～70°，涂刷时动作要迅速，每个涂刷片段不要过宽，以保证相互衔接时边缘尚未干燥，不会显出接头的痕迹。
（二）防火涂料的修复
1、在防火涂料施工中，由于交叉作业或脚手架搭设、拆卸及其他不可避免的影响因素，已完工好的防火涂层有可能被破损、毁坏，必须进行修复。
2、防火涂料的修补可采用喷涂、刷涂等方法。
3、修补施工前，必须对破损的涂料进行处理，铲除松散的防火涂层，并清理干净。
4、然后按照防火涂料的施工工艺进行修补。
（三）防火涂料成品保护
1、为确保工程质量外观美观，项目施工管理班长根据工程实际情况，在涂料分区完成后，专门组织专职人员，负责成品质量保护，值班巡察，进行保护工作。
2、拆除脚手架和其它辅助设施时，注意避免钢管猛力碰撞涂料面层。
3、其它工种的成品保护。
4、周围已装饰好的地面和墙面：在涂料施工作业时，对作业面、点附近有可能被污染处，用塑料彩条布遮盖。
