太阳能硅材料物理法提纯及单晶生长
1
太阳能硅材料物理法提纯及单晶生长
可
行
性
报
告
2 太阳能硅材料物理法提纯及单晶生长
可行性报告
一、立项的背景和意义
太阳能发电属于清洁可再生能源，无论从能源角度，还是从环境角度，都是未来发展的重点，太阳能并网发电的推广应用，无疑会带来良好的环境效益。作为绿色能源中最重要的组成部分之一，太阳能的利用在我国有了很大的发展，有乐观的估计，中国很可能在太阳能光伏产业的产量方面进入世界的前三位。然而，随着全球太阳能电池产量的快速增长，用于制造太阳能电池板的多晶硅原料的产量显得越来越不足。这导致太阳能光伏产业链中的利润格局的改变，上游硅原料的生产变为利润最大的一部分。
在中国上游多晶硅原料严重短缺。除了一小部分太阳能级的多晶硅能自主供应外，绝大多数用于太阳能光伏产业的硅原料来自国外进口。这种情况严重制约了中国太阳能光伏产业的发展。一方面，行业的发展受制于国外的主要多晶硅供应商，使国内的多晶硅价格居高不下；另一方面，国内的下游产业为了争夺有限的硅原料，使得利润不断走低，直接影响到产业的良性发展和我国发展绿色可再生能源的战略。
这些情况的根本原因在于，我国目前对高纯多晶硅的制造技术没有完全成熟。同时，如果采用目前国际上流行的改进西门子法进行硅提纯的话，必然会面临投资大、周期长和技术难度高的问题。因此，如果能够找到一种替代的硅提纯的方法，而这种方法可以避免庞大的资金投入和长周期的建设，同时还能避免西方国家的技 3 术垄断，就能够突破我国太阳能光伏产业发展的瓶颈。
太阳能硅材料物理法提纯是采用冶金级多晶硅来提取太阳能级多晶硅的方法，它具有原料来源广泛，提纯过程安全，设备投资小的特点，还能在环保和节能上比传统的西门子法更胜一筹，是各国研发机构一直努力的目标。无论是哪一个国家或地区的研发机构，一旦在物理法提纯的技术上有所突破，必将在生产成本的控制上大大低于国际平均水平，形成新的硅原料垄断。
二、国内外研究现状及发展趋势
在国内，虽然太阳能电池产业的发展极快，但技术进步，特别是在太阳能级多晶硅原料生产相关的技术进步却比较缓慢。在引进或国内改进的太阳能电池生产已经超过1500MW的情况下，生产晶体硅太阳能电池的原材料——高纯度多晶硅在我国却极度短缺, 绝大部分需要依赖进口，其原因是我国目前还没有生产多晶硅的成熟技术。目前多晶硅的价格处于高位，存在着更进一步涨价的可能。如何向市场提供低成本太阳能级晶体硅成为各大厂商的战略目标，更关系到整个产业发展的速度与空间。
硅元素是地球表面含量极丰富的元素，只是它以硅砂（二氧化硅）的状态存于地表，从硅砂中将硅还原出來，为制造高纯度多晶硅的第一步。生产过程将硅砂、焦碳、煤及木屑等原料混合置于一石墨电弧加热还原炉中于1500~2000℃高溫加热，将氧化硅还原成硅，此时硅之纯度约98%左右，此一冶金提炼的硅，称为冶金级硅(Metallurgical grade Si)。这一过程没有太多的技术壁垒，但冶金级纯度的硅需要进一步纯化才能用于太阳能，通常可以用采用化学提纯、物理提纯两种方法进行进一步提纯到99.9999%以上。其中化学提纯方法主要有西门子法（气相沉淀反应 4 法）、甲硅烷热分解法、流化床法。物理提纯方法主要有等离子体/电子束精练，火法精炼（Pyro-metallurgical refining），浸法精炼（Hydro-metallurgical refining），加定向凝固杂质固液分离提纯法。
目前国际上制备高纯多晶硅原料多系用化学提纯法, 其先进的生产技术一直掌握在美、日、德等国的几家公司手中。这几家公司的生产规模都在千吨到数千吨规模以上，其生产工艺实现全程计算机控制并具有先进的废气处理技术，达到了能耗低，对环境不产生污染，具有明显的竞争优势。在化学提纯法中最常用的为所谓的西门子技术。这种技术的原理是选用HCl在反应器中将低纯的冶金级硅粉反应生成三氯氢硅和氢气（Si＋3HCl → SiHCl3 + H2）由于SiHCl3 在30℃以下是液体，因此很容易通过精馏使SiHCl3与其它氯化物（杂质反应物）分离，从而达到极高的纯度。纯化后的SiHCl3然后通过CVD方法还原制备出高纯多晶硅。西门子法是目前国际上多晶硅制备的主流技术，基于同一原理，MEMC开发出一种新的硅沉积方法，使硅烷（SiH4）在流化床反应器（Fluidized Bed Reactor）中分解沉积在微小的硅晶种上，从而直接制备出粒状多晶硅（Granular Polysilicon）。比较西门子法,
硅烷（SiH4）流化床法的生产成本更低, 而且其粒状多晶硅比较容易在硅液表面溶化，能够连续地添加进硅液中，从而生长出更长的硅锭，因此是一种非常好的投炉料。总之，这两种技术大同小异，都建立在同一原理上。它们的技术原理看似简单，生产工艺却非常复杂，如果没有极先进的控制及废气回收技术, 还会导致能耗高,
污染严重的问题。而且该技术的资金投入大，建厂及工艺调试周期非常长。例如建一座3000吨多晶硅厂，需要2亿到2.5亿美金的投资，而且得花起码两年时间建成投产。综合考虑，西门子法并不是一种效率/成本性能比最佳的太阳能多晶硅生产技术。考虑到太阳能光伏产业的高速增长及带来的对多晶硅原料的巨大需求量， 5 加上进一步降低成本的压力，人们意识到有必要开发出一种专门用于制造太阳能级多晶硅的技术。事实上，尽管太阳能生产厂商加速了从电池片和组件方面降低成本和提高产品率的努力，以谋求减轻多晶硅原料飞涨的压力，业界普遍认为最有效降低成本的途径是开发出一种生产技术，使得能够从供应充足，价格低廉的冶金硅直接生产出高纯的太阳能级多晶硅。近年来，越来越多的公司加入了研究太阳能级多晶硅（SoG）的行列。这其中最重要的一个方向就是用物理法对冶金硅进行提纯进而生产出太阳能级多晶硅。在这个领域里处于领先的有挪威Elkem Solar，美国Dow
Corning，日本新日铁及日本JFE制钢公司。挪威Elkem Solar采用火法精练＋浸法精练＋定向凝固将冶金硅提纯为太阳能级多晶硅，目前该公司正在建设实验性生产线，并计划形成千吨级规模。美国Dow Corning运用了与挪威Elkem Solar类似的技术路线，并在2006年10月推出了PV1101太阳能级硅材料产品。不过这一产品需与电子级的多晶硅混合使用（最多可混合20%）才能达到要求。2006年6月日本新日铁公司宣布以冶金工艺为基础试产出了6N级的太阳能级多晶硅，并计划建一产能约500吨/年的试产线，预计将于2007年下半年投产。日本JEF制钢公司采用的是等离子火焰，电子束和定向凝固方法除杂生产太阳能级多晶硅，并计划建设一产能500－1000吨的生产线。
纵观国内外，虽然直接把冶金硅提炼成太阳能多晶硅的冶金精炼法又重新获得了人们的重视，成为太阳能界最热门的研发项目之一，而且这方面的投入不光局限在几家全球大的太阳能电池及多晶硅制造商，美国、日本及欧洲政府也提供了大量的资金开发冶金硅精炼技术，但是目前的效果仍然不尽人意。尽管工业界及政府的大量人力、物力投入，一种低成本、高效率的大规模冶金硅纯化为太阳能多晶硅的技术仍然还在人们的期待中。 6 就目前国内多晶硅研发情况来看，由于国际上多年对我国实行技术封锁，加上过去几十年在多晶硅工艺技术研究方面没有多少投入，我国多晶硅生产目前仍停留在技术水平低，生产规模小，环境污染重，能耗及生产成本高的状态下。至2005年多晶硅生产厂家只有峨嵋半导体材料厂一家，年产量不足100吨。2006年，峨嵋半导体材料厂扩大了产量，加上洛阳中硅的投产，我国多晶硅的年产量仍不足500吨。进入2007年，乐山星光硅业已建成投产，并正在逐步扩大产能，估计我国这三家工厂2007年的产量合计最多在1000吨左右。
国内与多晶硅提纯相关的研发主要集中在以下几个方面：
1. 改良已有的类似西门子法的多晶硅提纯技术，包括大型节电还原炉技术的开发、高效提纯技术创新集成、四氯化硅等副产品回收等。
2. 流化床多晶硅生产工艺的开发。除西门子法生产多晶硅的工艺外，还有同时开发硅烷热分解生产棒状、粒状多晶硅工艺以及SiH2Cl2热分解生产多晶硅工艺。
3. 冶金级多晶硅物理法提纯成太阳能级多晶硅的研发。相关的技术主要依靠定向凝固法并结合一些火法及浸法精练。但就目前来看，国内用该方法提纯出的多晶硅产品，其纯度多为4N-5N级，而太阳能电池若要达到较高的转换效率，其结晶硅原材料的纯度至少要达到6N～7N，因此该类技术还有待进一步突破和提升。
7 三、项目主要研究开发内容、技术关键以及科研创新的主要方式
（一）、开发内容
本项目采用的是“助剂法多相分离去杂工艺”来实现冶金级硅原料的提纯。在提纯过程中，采用了一种创新的，并在规模化生产上简单易行的方案，即通过添加物/除杂剂（固体/气体）与杂质反应生成另一种可以将其从硅溶液中分离开来的物质。这个除杂过程完全区别于以往的任何提纯的方法，具有低成本、高效率、初投资小、提纯产品的纯度高（6N～7N）的优点。具体的开发内容如下：
1. 建立热力学模型和热力学数据库分析杂质的平衡动力学
冶金级（MG－Si）的硅原料来自硅砂还原，其纯度一般在98%左右，其中的杂质主要有Al (1200-4000ppma), Fe (1600-3000ppma), Ti (150-200ppma)和Ca (400-900ppma)。另外还有硼（B）和磷（P）等杂质，一般纯度在20-60ppma之间不等。去除这些杂质是物理法提纯太阳能级硅的关键所在。一般要达到能够生长单晶的太阳级原料硅的纯度要在6N左右。物理法提纯是在高温下进行的，为了能很好地控制提纯过程，就需要建立一套去杂的平衡热力学模型和杂质在高温熔硅中的特性数据库。这一热力学模型考虑了杂质溶质的平衡分配系数、偏析系数、扩散系数等参数之间的相互关系，能够反映杂质在高温硅熔液中的吉布斯(Gibbs)自由能随温度和压力的变化。而杂质量的最小化就是通过优化提纯环境和人为地增加和改变系统氛围来实现的。去杂的过程包括氧化，二相分离（上浮及沉淀），蒸发及杂质的固/液偏析。
2. 提纯设备的开发 8 硼、磷和金属杂质的去除设备的开发思路是建立在对杂质的热力学性能分析的基础上的。在杂质中，大多数杂质，特别是金属杂质有较小的偏析系数，因此容易通过定向凝固的方法加以去除，或者可以通过氧化、沉淀和蒸发的方法去除。而硼和磷元素的偏析系数比较大，分别达到0.8和0.3, 因此不能通过凝固法去除。因此在设备的开发上，首先考虑了针对硼磷元素提纯的一些特殊设计，同时将平衡热力学的分析方法合理地应用于提纯环境的控制。在另一方面，设备在设计上还必须实现投资少，操作方便，节能等特点。
3. 单晶的生长和工艺参数的完善
在本项目研发的太阳能硅材料物理法提纯及单晶生长的生产程序中，物理法提纯和单晶生长均在同一套设备内完成，工艺上的控制是至关重要的。在完成提纯工艺后，单晶的生长采用丘氏（Czochralski）拉晶法来完成定向凝固过程。生产出的产品将进行光电转换效率分析、少子寿命分析、电阻率和导电类型测试等一系列的鉴定，测试的结果用于工艺参数的优化和不断改进。

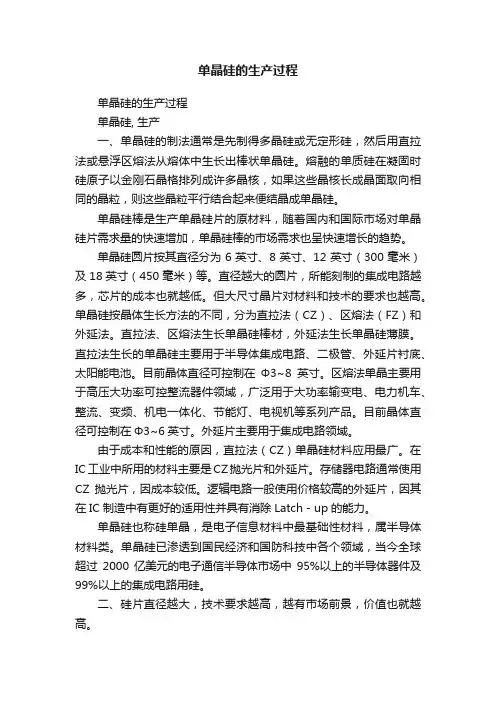

单晶硅的生产过程
单晶硅的生产过程
单晶硅的生产过程
单晶硅, 生产
一、单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。
单晶硅棒是生产单晶硅片的原材料，随着国内和国际市场对单晶硅片需求量的快速增加，单晶硅棒的市场需求也呈快速增长的趋势。
单晶硅圆片按其直径分为6英寸、8英寸、12英寸（300毫米）及18英寸（450毫米）等。直径越大的圆片，所能刻制的集成电路越多，芯片的成本也就越低。但大尺寸晶片对材料和技术的要求也越高。单晶硅按晶体生长方法的不同，分为直拉法（CZ）、区熔法（FZ）和外延法。直拉法、区熔法生长单晶硅棒材，外延法生长单晶硅薄膜。直拉法生长的单晶硅主要用于半导体集成电路、二极管、外延片衬底、太阳能电池。目前晶体直径可控制在Φ3~8英寸。区熔法单晶主要用于高压大功率可控整流器件领域，广泛用于大功率输变电、电力机车、整流、变频、机电一体化、节能灯、电视机等系列产品。目前晶体直径可控制在Φ3~6英寸。外延片主要用于集成电路领域。
由于成本和性能的原因，直拉法（CZ）单晶硅材料应用最广。在IC工业中所用的材料主要是CZ抛光片和外延片。存储器电路通常使用CZ抛光片，因成本较低。逻辑电路一般使用价格较高的外延片，因其在IC制造中有更好的适用性并具有消除Latch－up的能力。
单晶硅也称硅单晶，是电子信息材料中最基础性材料，属半导体材料类。单晶硅已渗透到国民经济和国防科技中各个领域，当今全球超过2000亿美元的电子通信半导体市场中95%以上的半导体器件及99%以上的集成电路用硅。
二、硅片直径越大，技术要求越高，越有市场前景，价值也就越高。 日本、美国和德国是主要的硅材料生产国。中国硅材料工业与日本同时起步，但总体而言，生产技术水平仍然相对较低，而且大部分为2.5、3、4、5英寸硅锭和小直径硅片。中国消耗的大部分集成电路及其硅片仍然依赖进口。但我国科技人员正迎头赶上，于1998年成功地制造出了12英寸单晶硅，标志着我国单晶硅生产进入了新的发展时期。

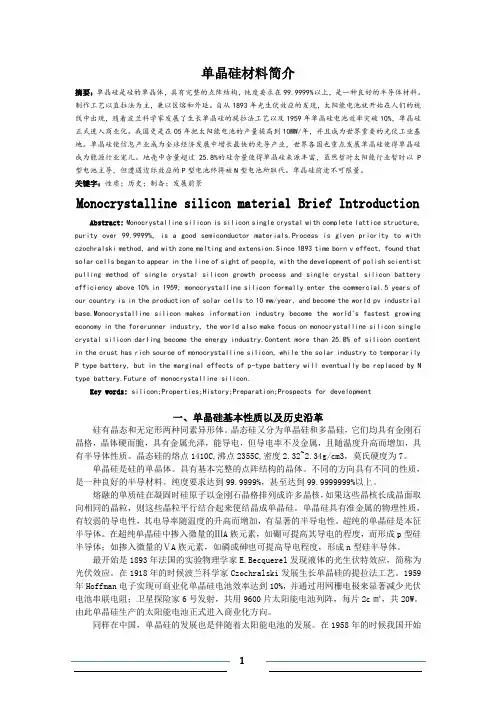

单晶硅材料简介
1
单晶硅材料简介
摘要：单晶硅是硅的单晶体，具有完整的点阵结构，纯度要求在99.9999%以上，是一种良好的半导体材料。制作工艺以直拉法为主，兼以区熔和外延。自从1893年光生伏效应的发现，太阳能电池就开始在人们的视线中出现，随着波兰科学家发展了生长单晶硅的提拉法工艺以及1959年单晶硅电池效率突破10%，单晶硅正式进入商业化。我国更是在05年把太阳能电池的产量提高到10MW/年，并且成为世界重要的光伏工业基地。单晶硅使信息产业成为全球经济发展中增长最快的先导产业，世界各国也重点发展单晶硅使得单晶硅成为能源行业宠儿。地壳中含量超过25.8%的硅含量使得单晶硅来源丰富，虽然暂时太阳能行业暂时以P型电池主导，但遭遇边际效应的P型电池终将被N型电池所取代。单晶硅前途不可限量。
关键字：性质；历史；制备；发展前景
Monocrystalline silicon material Brief Introduction
Abstract: Monocrystalline silicon is silicon single crystal with complete lattice structure,
purity over 99.9999%, is a good semiconductor materials.Process is given priority to with
czochralski method, and with zone melting and extension.Since 1893 time born v effect, found that
solar cells began to appear in the line of sight of people, with the development of polish scientist
pulling method of single crystal silicon growth process and single crystal silicon battery
晶体硅太阳能电池的制造工艺流程
晶体硅太阳能电池的制造工艺流程
一、硅材料的准备
首先，需要获取高纯度的硅材料作为太阳能电池的基础材料。常用的硅材料有硅硷、多晶硅和单晶硅。这些材料一般通过熔炼、洗涤和纯化等工艺步骤进行准备，以确保材料的纯度和质量符合要求。
二、硅片的制备
在准备好的硅材料中，首先需要将硅材料熔化并形成硅棒。硅棒可以采用单晶硅棒或多晶硅棒，通过将硅材料放入熔炉中进行熔化并慢慢降温，以获得纯度高的硅棒。
接下来，通过使用切割机将硅棒切割成很薄的硅片。这些硅片称为硅片，硅片的厚度通常为几十微米到几百微米。
三、电池片的制备
在硅片制备好后，需要对硅片进行一系列的加工工艺，以形成能够转化太阳能的电池片。
首先，通过在硅片表面涂上磷化剂，然后将硅片放入磷化炉中进行磷化反应，使硅片表面形成一层钙钛矿薄膜。这一步骤的目的是增加太阳能的吸收能力。
接着，需要在硅片上涂覆一层导电膜。最常用的导电膜是铝或铝合金，在硅片表面蒸镀一层铝膜。该层铝膜将形成电场，使得硅片的上下两面形成正负两极。
最后，通过将硅片放入扫描激光器中进行图案化处理，将电池片分成多个小的电池单元，形成电池片。 四、组装
在制造完电池片后，还需要将电池片组装成最终的太阳能电池模块。电池片通过焊接或粘贴在玻璃基板上，并加上前电极和后电极，形成电池模块。同时，还需将电池模块封装起来，以保护电池片并增加光的吸收。
最后，经过严格的测试和质量检查，太阳能电池模块将会被装配成太阳能电池板，并投入市场使用。
总结起来，晶体硅太阳能电池的制造工艺流程主要包括硅材料的准备、硅片的制备、电池片的制备和组装。这些步骤涉及到多种物理、化学和加工工艺，需要高技术水平和严格的质量控制。不断的研发和创新使得晶体硅太阳能电池在效率和可靠性方面得到了不断的提升。
单晶硅 化学成分
单晶硅 化学成分
1.引言
1.1 概述
概述
单晶硅是指硅材料在加热条件下通过特定的晶体生长方法制备出来的具有完整晶体结构的硅片。它是集成电路、太阳能电池等高科技领域中所使用的重要材料之一。单晶硅的化学成分是由纯度极高的硅原料制备而来，其主要成分为硅元素。
在制备单晶硅的过程中，所使用的硅原料通常采用高纯度的二氧化硅。通过特定的熔融方法，将二氧化硅加热到高温，使其熔化形成硅液。通过控制温度和冷却速度，使硅液慢慢凝固结晶，最终形成具有完整结晶结构的单晶硅。
单晶硅的化学成分非常纯净，其杂质含量非常低。通常情况下，单晶硅中杂质含量的控制在ppm（百万分之一）的级别。这种高纯度的化学成分是确保单晶硅在集成电路制造过程中能够提供良好电气性能的关键因素之一。
除了硅元素外，单晶硅中还可能存在少量的氧元素和其他杂质。在制备过程中，为了稳定硅液的性质，常常会加入一定量的氧化剂，如氧化铝或过氧化氢等。这些氧化剂可以帮助控制硅液的熔点和粘度，使其更容易形成完整的晶体结构。
总之，单晶硅是一种以高纯度的硅元素为主要成分的材料，其化学成分的纯净度对于其在集成电路制造过程中的电气性能至关重要。通过控制制备过程中的杂质含量，可以确保单晶硅具有良好的电子特性和机械性能，从而保证其在高科技领域的应用效果。
1.2文章结构
文章结构是指文章分为几个主题部分，并按照一定顺序排列的组织方式。文章结构的设计要求合理、清晰，能够使读者能够清楚地了解文章的逻辑脉络和内容安排。本文的文章结构如下：
1. 引言
1.1 概述
1.2 文章结构
1.3 目的
2. 正文
2.1 单晶硅的化学成分
2.2 第二要点
3. 结论
3.1 总结
3.2 展望
在文章结构部分，我将根据以上结构对每个部分进行简要介绍。
第一部分是引言，主要是对整篇文章的背景和目的进行简要介绍。在概述部分，可以对单晶硅的基本概念和用途进行简要说明，提高读者的兴趣。接着，文章结构部分是本文重点要讲的内容，对于文章结构的说明应该简洁明了。最后是目的部分，说明本文的写作目的和需要解决的问题。

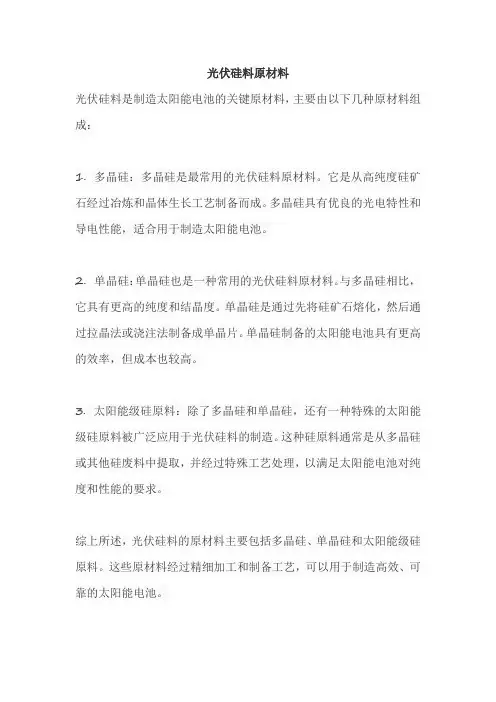

光伏硅料原材料
光伏硅料原材料
光伏硅料是制造太阳能电池的关键原材料，主要由以下几种原材料组成：
1.
多晶硅：多晶硅是最常用的光伏硅料原材料。它是从高纯度硅矿石经过冶炼和晶体生长工艺制备而成。多晶硅具有优良的光电特性和导电性能，适合用于制造太阳能电池。
2. 单晶硅：单晶硅也是一种常用的光伏硅料原材料。与多晶硅相比，它具有更高的纯度和结晶度。单晶硅是通过先将硅矿石熔化，然后通过拉晶法或浇注法制备成单晶片。单晶硅制备的太阳能电池具有更高的效率，但成本也较高。
3.
太阳能级硅原料：除了多晶硅和单晶硅，还有一种特殊的太阳能级硅原料被广泛应用于光伏硅料的制造。这种硅原料通常是从多晶硅或其他硅废料中提取，并经过特殊工艺处理，以满足太阳能电池对纯度和性能的要求。
综上所述，光伏硅料的原材料主要包括多晶硅、单晶硅和太阳能级硅原料。这些原材料经过精细加工和制备工艺，可以用于制造高效、可靠的太阳能电池。

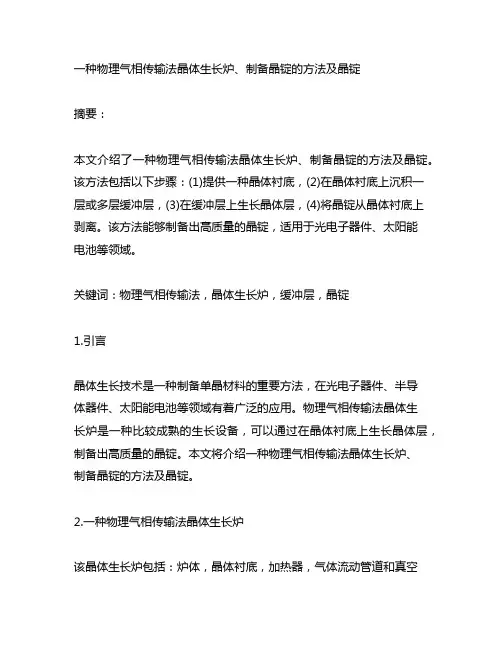

一种物理气相传输法晶体生长炉、制备晶锭的方法及晶锭
一种物理气相传输法晶体生长炉、制备晶锭的方法及晶锭
摘要：
本文介绍了一种物理气相传输法晶体生长炉、制备晶锭的方法及晶锭。该方法包括以下步骤：(1)提供一种晶体衬底，(2)在晶体衬底上沉积一层或多层缓冲层，(3)在缓冲层上生长晶体层，(4)将晶锭从晶体衬底上剥离。该方法能够制备出高质量的晶锭，适用于光电子器件、太阳能电池等领域。
关键词：物理气相传输法，晶体生长炉，缓冲层，晶锭
1.引言
晶体生长技术是一种制备单晶材料的重要方法，在光电子器件、半导体器件、太阳能电池等领域有着广泛的应用。物理气相传输法晶体生长炉是一种比较成熟的生长设备，可以通过在晶体衬底上生长晶体层，制备出高质量的晶锭。本文将介绍一种物理气相传输法晶体生长炉、制备晶锭的方法及晶锭。
2.一种物理气相传输法晶体生长炉
该晶体生长炉包括：炉体，晶体衬底，加热器，气体流动管道和真空系统。具体结构如下：
(1)炉体：炉体是整个晶体生长炉的主体部分，具有耐高温、隔热等特性。炉体内设有加热室和冷却室，可以对晶体生长过程进行控制。
(2)晶体衬底：晶体衬底是生长晶体层的基础，可以选择石英、镓砷化镓等材料，具有良好的晶体质量和机械强度。
(3)加热器：加热器是用来提供生长温度的装置，可以采用电阻丝、感应加热等方式，对晶体衬底和晶体层进行加热。
(4)气体流动管道：气体流动管道是用来输送生长气体的通道，可以通过控制流速、温度等参数，实现对晶体生长过程的控制。
(5)真空系统：真空系统是用来维持生长环境的干净、无尘的装置，可以通过抽气泵等设备，将炉体内的气体抽出，维持较低的压力。
3.制备晶锭的方法
该方法包括以下步骤：
(1) 提供一种晶体衬底
在晶体生长炉中，首先需要选择一种适合生长的晶体衬底，可以根据晶体的性质和应用领域进行选择。
(2) 在晶体衬底上沉积一层或多层缓冲层
缓冲层的主要作用是解决晶格不匹配和热膨胀系数不匹配等问题，可以选择石英、氮化硅等材料。
光晶硅板生产工艺流程
光晶硅板生产工艺流程
摘要： 光晶硅板，作为太阳能发电的核心组件，其生产工艺流程对光伏产业至关重要。本文详细介绍了光晶硅板的生产工艺流程，包括硅材料的制备、晶体生长、切片、电池片制造以及组件封装等关键步骤。通过精确控制生产过程中的每个环节，确保光晶硅板的高效率和可靠性。本文的研究为光伏行业提供了详细的操作指南，旨在提高生产效率和产品质量，满足市场对高效太阳能板的需求。
关键词： 光晶硅板；生产工艺；太阳能；电池片；组件封装
Abstract: As the core component of solar power generation, the production
process of photovoltaic silicon wafers is crucial to the photovoltaic industry. This
article provides a detailed introduction to the production process of photovoltaic
silicon wafers, including key steps such as the preparation of silicon materials, crystal
growth, slicing, cell manufacturing, and module encapsulation. By precisely
controlling each环节 in the production process, the efficiency and reliability of
photovoltaic silicon wafers are ensured. The research in this article offers a detailed
operational guide for the photovoltaic industry, aiming to improve production
硅单质的制备提纯原理
硅单质的制备提纯原理
硅单质的制备和提纯主要涉及以下原理：
1. 硅矿石熔炼：硅矿石（如石英、石英砂）经过熔炼可以得到含有较高纯度硅的合金，例如冶炼金属硅。
2. 化学法制备：包括还原法和氧化还原法。还原法使用还原剂（如氢气、氯化铝）将硅化合物（如氯化硅）还原成硅单质。氧化还原法使用强氧化剂（如氯气、高锰酸钾）将硅化合物（如硅石）氧化成气态的氧化硅，再通过高温还原得到纯净的硅。
3. 溶液法提纯：将硅单质溶解在适当的溶剂中，通过溶剂的挥发或结晶，使杂质分离出去，从而提高硅单质的纯度。
4. 分析法检测纯度：通过化学分析、质谱分析、X射线衍射等方法确定硅单质的纯度，以便进行进一步的提纯处理。
5. 晶体生长法：利用硅单质的溶液、气相或熔体，在适当的温度条件下，通过沉淀法、溶液法、熔体法或气相法，使硅单质以晶体形式生长，从而得到高纯度的硅单晶。
总之，硅单质的制备和提纯是通过物理、化学和材料科学的方法，利用不同原理和技术手段，去除杂质、降低杂质含量，从而提高硅单质的纯度。
光伏制造工艺流程
光伏制造工艺流程
光伏制造工艺是指利用太阳能电池将光能转化为电能的过程。光伏制造工艺的主要目标是通过不同的步骤和工序，将太阳能电池芯片制造出来。下面将详细介绍光伏制造工艺的流程。
1. 太阳能电池芯片的原料准备
光伏制造的第一步是准备太阳能电池芯片的原料。主要原料包括硅片、硅片衬底、导电背膜、透明导电膜等。这些原料需要经过精细处理和准备，以确保后续制造过程的顺利进行。
2. 单晶硅片的生长
单晶硅片是太阳能电池芯片的基础材料，它需要通过生长的方式得到。生长单晶硅片的方法有多种，常见的包括Czochralski法和区域熔化法。在生长过程中，需要控制温度、压力和其他参数，以确保单晶硅片的质量和纯度。
3. 单晶硅片的切割
生长得到的单晶硅片通常是圆柱形的，需要经过切割才能得到适合制造太阳能电池的形状和尺寸。切割过程使用钻石线锯或其他切割设备进行，精确控制切割位置和角度，以获得高质量的硅片。
4. 硅片的清洗和抛光
切割得到的硅片需要进行清洗和抛光处理，以去除表面的杂质和缺陷。清洗过程通常使用酸碱溶液和超纯水，抛光过程则使用化学机械抛光方法。清洗和抛光可以提高硅片的表面平整度和光吸收能力。
5. 硅片的掺杂和扩散
硅片经过清洗和抛光后，需要进行掺杂和扩散处理。掺杂是向硅片中引入杂质，以改变硅片的电子特性。扩散是利用高温加热将掺杂杂质扩散到硅片内部，形成p-n结构。掺杂和扩散过程的控制非常重要，可以影响太阳能电池的性能和效率。
6. 制作电池背面金属电极
太阳能电池的背面需要涂覆一层金属电极，以提供电流的传导和收集。金属电极通常使用铝或铜等材料制作，涂覆过程可以通过物理蒸镀、溅射或其他方法进行。
7. 制作电池正面电极和反射层
太阳能电池的正面需要涂覆一层导电膜作为电极，并在上面加上反射层，以提高光吸收效率。导电膜通常使用透明导电氧化物材料，反射层则使用金属或其他反射材料。涂覆导电膜和反射层的方法可以通过物理蒸镀、溅射或其他方法进行。
单晶硅的制备及其太阳能电池中的运用毕业论文
000
0 0
0
昆 明 学 院
2015届毕业论文（设计）
论文（设计）题目 单晶硅的制备及其在太阳能电池中的运用
子课题题目
无
姓 名 胡渐平
学 号 201117030207
所属院系 物理科学与技术系
专业年级 物理学2班
指导教师 张连昌
000
0 0
0
2015年5月
000
单晶硅的制备及其在太阳能电池中的运用
0 0
00
I
摘要
本文研究单晶硅材料的制备及其在太阳能电池中的运用。制造太阳能电池的
半导体材料已知的就有十几种，因此太阳电池的种类也很多。硅材料分为单晶硅、
多晶硅、铸造硅以及薄膜硅等许多形态。虽然形态不一制作方法不尽相同，但是实现的目的是一样的。都是尽可能多的将太阳光的光能转化为电能，硅是地球上
储藏最丰富的元素之一。目前作为单晶硅的制备方法分为直拉法（CZ）、区熔法
（FZ），并且这两种方法是工业上运用最广的方法。从多晶硅中提炼出单晶,然后
通过拉硅单晶棒、切割得到单晶硅圆片,再经过刻蚀,最后生产成太阳能电池组件。
生产过程大致可分为五个步骤：（a）提纯过程（b）拉棒过程（c）切片过程（d）
制电池过程（e）封装过程。本文就单晶硅的制备和在太阳能电池中的运用略作讨
论。
本文中提高单晶硅太阳能电池的绒面工艺及电化学刻蚀工艺的原理及应用于
太阳能电池中对效率所带来的影响的研究。单晶硅太阳能电池,是以高纯的单晶硅
棒为原料的太阳能电池，是当前开发得最快的一种太阳能电池。它的构造和生产
工艺已定型，产品已广泛用于空间和地面。采用的来提高单晶硅太能电池效率的
各种理论研究，首先采用了电化学刻蚀工艺和绒面工艺两者对太阳能电池效率的
影响，从理论上的结果来看采用两者工艺结合所形成的抗反射层可以使太阳能电
池的平均反射率降到2％，并进一步研究了在电化学刻蚀中各种参数对太阳能电
池表面形貌的影响。此外，论文还提出了另一种制备纳米硅抗反射层的方法及其
在太阳能电池中的抗反射效果，研究发现这种制各纳米硅抗反射层的方法十分简
