红外热波
北京航空航天大学科技成果——红外热像(热波)无损检测技术
北京航空航天大学科技成果——红外热像（热波）无损检测技术项目简介采用主动热激励技术对物体进行热激励，如果物体内部存在缺陷或其它物理结构变化，热波的传播就会发生相应的变化，利用红外热像仪记录物体表面温度场的变化过程，并进行红外热像序列处理，就能提取出与内部缺陷或结构对应的特征信号，从而可对内部缺陷或物理特性进行定量的检测和诊断。
红外热像（热波）检测是以瞬态传热、弹性振动、红外光学、信号处理和图像处理等为基础的可视化定量无损检测技术，其应用场合贯穿于航空航天结构产品全过程全寿命周期的各个阶段和工序过程，从产品的设计、材料研究与制备、工艺研究与优化、结构件制造装配、整机服役和结构修理都离不开无损检测技术的支持和核心配套。
脉冲热像检测设备飞机雷达罩试件本项目研发的红外无损检测设备通过超声波、脉冲光源、连续光源等方式对被检测物体进行热激励，以红外热成像方式检测物体的内部缺陷，具有单次检测面积大、速度快、可单面检测、无需拆卸被检测部件、可在外场使用等优点，适合于多种形状固体材料结构内部裂纹、分层或脱粘缺陷检测。
其主要检测对象有：材料内部微裂纹，复合材料的分层、脱粘和撞击损伤，热障涂层和陶瓷部件上的微裂纹，管道内壁的裂纹和腐蚀坑，C/C复合材料上的裂纹，固体发动机绝热层脱粘，航天胶接结构脱粘，焊缝内部裂纹等多种材料内部缺陷。
技术描述本项目根据实际检测场景的特点，采取脉冲热像检测、调制热像检测（Lock-in）、阶跃热像检测、超声热像检测、脉冲相位热像检测、频率调制热像检测等多种不同的热激励形式，在被检测物体内形成热波，配合红外热成像设备及相应计算机数据处理算法，对零部件内部缺陷进行检测。
技术状态已经开发出台式、移动式和便携式三个系列，用于各类材料、结构内部缺陷的无损检测，如航空、航天碳纤维、玻璃纤维复合材料板壳结构的内部分层、脱粘、异物和撞击损伤，飞机装配时复合材料的钻孔分层，固体发动机绝热层和包覆层的脱粘，蜂窝结构和泡沫夹层结构的内部分层、脱粘、积水，飞机、无人机复合材料蒙皮与支承框之间的脱粘，铝蒙皮和金属板背面的腐蚀，热障涂层的脱粘，C/C复合材料的内部分层等。
红外热波技术在装甲装备故障诊断和缺陷检测中的应用
红外热波技术在装甲装备故障诊断和缺陷检测中的应用冯辅周;张超省;张丽霞;闵庆旭【摘要】针对装甲装备典型故障诊断操作复杂及缺陷检测效率低下等问题,将国外装备维修中广泛应用的红外热波技术引入到装甲装备维修过程中.简要介绍了红外热波技术的基本原理及特点,系统分析了信噪比和热激励2个因素对检测效果的影响,并成功实现了装备发动机动力不足的故障诊断和装甲板裂纹的缺陷检测.试验结果表明:该技术能够在不解体的情况下实现发动机动力不足故障的准确定位,同时能够在3.5s之内实现装甲车底板裂纹等缺陷的快速检测.%In order to reduce the operating complexity of fault diagnosis and improve the defecting efficiency of defect detection in armored equipments, the infrared thermal wave technology is introduced to armored equipments of PLA, which has been used widely in equipment maintenance in other countries. Firstly, this paper briefly depicted the basic principles and characteristics of infrared thermal wave. Then, two main factors including signal to noise ratio (SNR) and thermal excitation influencing the detection results were analyzed in detail. Finally, the experiments for fault diagnosis and defect detection were carried out. Experimental results show the engine power insufficiency can be positioned accurately without disassemble and the armored plate crack can be detected fast within 3. 5s by means of this method.【期刊名称】《应用光学》【年(卷),期】2012(033)005【总页数】5页(P827-831)【关键词】红外热波;装甲装备;故障诊断;缺陷检测【作者】冯辅周;张超省;张丽霞;闵庆旭【作者单位】装甲兵工程学院机械工程系,北京100072;装甲兵工程学院机械工程系,北京100072;装甲兵工程学院机械工程系,北京100072;装甲兵工程学院机械工程系,北京100072【正文语种】中文【中图分类】TN219;P206引言装甲装备是陆军大型战斗装备的主体，其故障的及时诊断和缺陷的快速检测是保证装甲装备战斗力的前提。

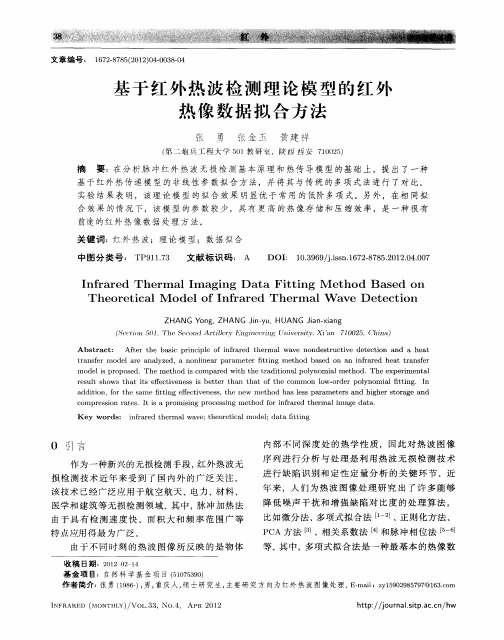

基于红外热波检测理论模型的红外热像数据拟合方法
０ 引 言
作 为一种新兴 的无 损检测手段 ， 红外热波 无 损检测 技 术近 年来 受到 了国 内外 的广 泛关 注 。
该 技 术 已 经 广 泛 应 用 于 航 空 航 天 、电力 、材 料 、
内部 不 同 深 度 处 的 热 学 性 质 ，因 此 对 热 波 图像
序 列进 行分 析 与处 理 是利 用热 波 无损 检 测技 术 进 行 缺 陷识别 和 定性 定 量分 析 的关键 环 节 。近
年 来 ，人 们 为 热 波 图 像 处 理 研 究 出 了 许 多 能 够
医学 和建 筑等无损检 测领 域。 中， 冲加热 法 其 脉
由 于 具 有 检 测 速 度 快 、面 积 大 和 频 率 范 围 广 等 特 点 应用 得 最 为 广 泛 。
降低 噪声 干扰 和增 强 缺 陷对 比度 的 处理 算法 ， 比如微分法 、 多项式拟合 法 ［ ２、 １ ］ 正则化 方法 、 －
合 效 果 的 情 况 下 ，该 模 型 的 参 数 较 少 ，具 有 更 高 的 热 像 存 储 和 压 缩 效 率 ，是 一 种 很 有
前途 的红 外热像 数据处 理方 法。
关 键 词 ：红 外 热 波 ；理 论 模 型 ；数 据 拟 合 中 图 分 类 号 ： Ｔ ９１７ Ｐ １．３ 文献标 识码 ： Ａ ＤＯＩ １． ６ ／．ｓ．６２８８ ． １． ．０ ： ０３ ９ｊｓｎ１７—７５２ ２０ ０７ ９ ｉ ０ ４
ＺＨＡＮＧ ｎ ＺＨＡＮＧ ｉ— ｕ Ｙｏ ｇ． Ｊｎ ｙ ．ＨＵＡＮＧ Ｊａ — ｉｎ ｉｎ ｘａ ｇ
ｆ ｅ ｔ ｎ ５ １ Ｔ ｌ ｅ ｏ ｄ Ａｒｉｅ； Ｅ ｇｎ （ ｉｇ ［ ￣ ｅｓｔ ， ’ ７ ０ ２ ， ｈ ｎ Ｊ Ｓ ｃ ｉ ０ ， ｉ Ｓ ｃ ｎ ｔ ｌｉ ｎ ｉｅ￣ｎ Ｔ ｉ ｒｉ Ｘｉ ｎ １ ０ ５ Ｃ ｉａ ｏ ｅ ｌ ｙ ｒ ｌｖ ｙ ａ
红外波的原理和应用
红外波的原理和应用1. 红外波的基本原理•红外波是一种电磁波，具有较长的波长和较低的频率。
•红外波是在可见光和微波之间的一种电磁辐射。
•红外波能够被物体吸收、反射和透过，具有热能传递的特性。
2. 红外波的传播途径•红外波通过辐射传播：热源释放红外波，空气中的分子和物体吸收并重新辐射出来。
•红外波通过传导传播：在物体中通过分子的振动和碰撞传播。
•红外波通过对流传播：空气流体的对流将红外热能传输到它所接触的其他物体上。
3. 红外波的应用领域3.1. 热成像技术•红外波可以被用于热成像技术，通过测量不同物体的红外辐射来显示物体的热分布情况。
•热成像技术在军事、医学、建筑和环境监测等领域有广泛应用。
3.2. 红外光电探测器•红外波可以被用于制作红外光电探测器，用于检测红外光。
•红外光电探测器广泛应用于安防、消防、夜视设备和无人机导航等领域。
3.3. 远程测温•红外波可以被用于远程测温，通过测量物体表面的红外辐射来计算物体的温度。
•远程测温广泛应用于工业设备维护、石油化工、食品加工和医疗诊断等领域。
3.4. 红外通信•红外波可以被用于红外通信，通过调制红外光信号来传输信息。
•红外通信广泛应用于遥控器、红外数据传输和无线耳机等领域。
3.5. 红外传感器•红外波可以被用于红外传感器，用于监测和测量周围环境中的物体或者人体的存在与活动。
•红外传感器广泛应用于智能家居、自动化控制和安防领域。
4. 红外波的优势和局限性4.1. 优势•红外波透过浓雾、雾霾和烟雾的能力强，能够在恶劣环境下工作。
•红外波相对较低的频率，可以穿透一些物体，用于探测隐藏的物体和障碍物。
•红外波的能量较低，对大多数物体没有伤害性，可用于人体、动物和植物的热成像和测温。
4.2. 局限性•红外波的传播受到大气吸收和散射的影响，传输距离相对较短。
•红外波不能穿透金属和一些其他材料，限制了一些应用场景。
•红外波无法直接观察，需要使用特殊的设备来接收和处理红外信号。
红外波的应用及原理
红外波的应用及原理1. 什么是红外波红外波属于电磁波的一种，其波长范围为0.75-1000微米，位于可见光波和微波之间。
由于人眼无法直接感知红外波，因此也被称为“无色光”。
红外波可以在空气中传播，同时可以穿透很多物质，因此在很多领域中得到广泛的应用。
2. 红外波的原理红外波是由物体分子、原子、离子的振动和转动引起的电磁辐射。
物体的温度越高，其分子、原子和离子的振动和转动速度越快，辐射的红外波也会越强。
根据热辐射定律，物体的辐射强度与其表面温度的四次方成正比。
利用这个原理，可以通过测量红外波辐射强度来推断物体的温度。
3. 红外波的应用红外波在很多领域中得到广泛的应用，以下是几个常见的应用领域：3.1 热成像热成像是一种通过测量物体辐射的红外波来生成热图像的技术。
利用红外相机可以将红外波转换为可见图像，通过不同颜色的分布来表示物体的温度分布情况。
热成像技术在安防、建筑、医学等领域中得到广泛应用。
例如，它可以用于监控系统中的人体检测、火焰监测以及建筑物的热损失检测等。
3.2 红外通信红外通信是一种利用红外波进行数据传输的技术。
由于红外波在大气中的传播衰减较快，因此红外通信通常用于近距离的无线数据传输。
例如，我们使用遥控器控制电视、空调等家电设备时，就是利用了红外通信技术。
3.3 红外传感器红外传感器是一种利用红外波来感知周围环境的装置。
它可以通过测量红外波的强度和频率来检测物体的存在、距离和运动方向等。
红外传感器广泛应用于安全系统、自动化控制以及人体检测等领域。
例如，红外传感器可以用于人体感应灯、自动门等设备中，实现自动化控制。
3.4 热成像医学应用热成像在医学领域中也有广泛的应用。
通过测量人体表面的红外波辐射，可以推断人体内部的温度分布情况，从而发现患有疾病的部位。
热成像技术在早期乳腺癌的诊断、体温监测等方面有着重要的作用。
4. 总结红外波作为一种无法被人眼感知的电磁波，具有穿透性强、温度测量准确等优势，在热成像、无线通信、传感器技术等领域都有广泛的应用。

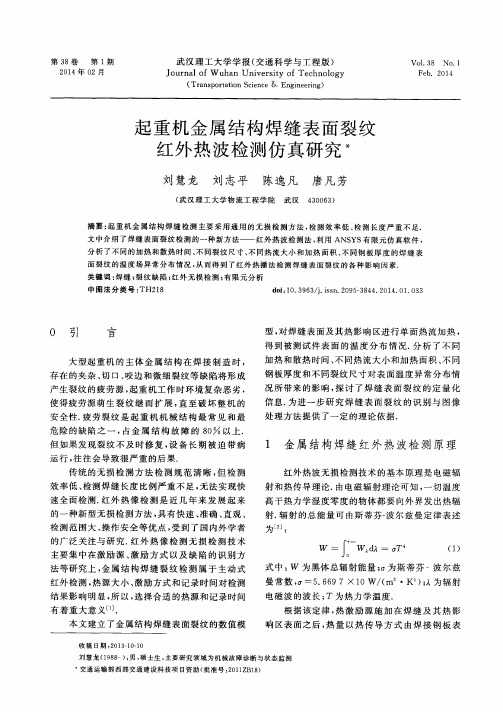

起重机金属结构焊缝表面裂纹红外热波检测仿真研究
