89C51与89S51的区别
AT89S51单片机介绍
2007年12月11日星期二 08:45AT89C2051是精简版的51单片机，精简掉了P0口和P2口，只有20引脚，但其内部集成了一个很实用的模拟比较器，特别适合开发精简的51应用系统，毕竟很多时候我们开发简单的产品时用不了全部32个I/O口，用AT89C2051更合适，芯片体积更小，而且AT89C2051的工作电压最低为2.7V，因此可以用来开发两节5号电池供电的便携式产品。
本文以ATMEL公司生产的51系列家族的AT89S51和AT89C2051两种单片机来讲解，两种单片机是目前最常用的单片机，其中AT89S51为标准51单片机，当然其功能比早期的51单片机更强大，支持ISP在系统编程技术，内置硬件看门狗。
一、AT89S51单片机引脚介绍AT89S51有PDIP、PLCC、TQFP三种封装方式，其中最常见的就是采用40Pin封装的双列直接PDIP封装，外形结构下图。
芯片共有40个引脚，引脚的排列顺序为从靠芯片的缺口（见右图）左边那列引脚逆时针数起，依次为1、2、3、4。
40，其中芯片的1脚顶上有个凹点（见右图）。
在单片机的40个引脚中，电源引脚2根，外接晶体振荡器引脚2根，控制引脚4根以及4组8位可编程I/O引脚32根。
1、主电源引脚（2根）VCC(Pin40)：电源输入，接＋5V电源GND(Pin20)：接地线2、外接晶振引脚（2根）XTAL1(Pin19)：片内振荡电路的输入端XTAL2(Pin20)：片内振荡电路的输出端3、控制引脚（4根）RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。
ALE/PROG(Pin30)：地址锁存允许信号PSEN(Pin29)：外部存储器读选通信号EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。
4、可编程输入/输出引脚（32根）AT89S51单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。
STC89与90系列的区别

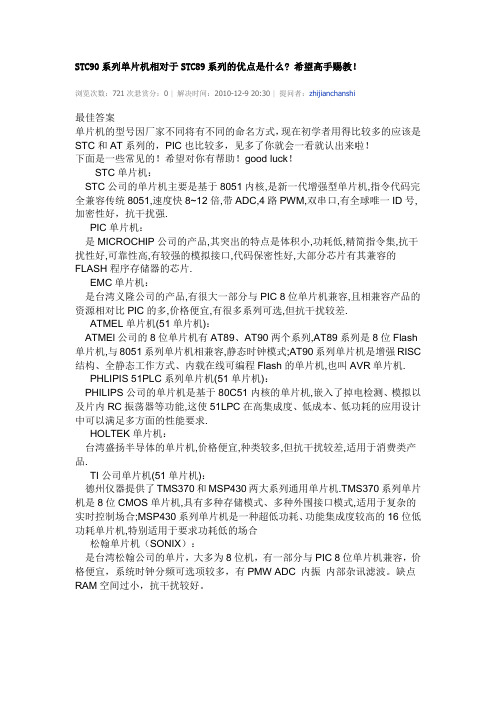

STC90系列单片机相对于STC89系列的优点是什么? 希望高手赐教！浏览次数：721次悬赏分：0 |解决时间：2010-12-9 20:30 |提问者：zhijianchanshi最佳答案单片机的型号因厂家不同将有不同的命名方式，现在初学者用得比较多的应该是STC和AT系列的，PIC也比较多，见多了你就会一看就认出来啦！下面是一些常见的！希望对你有帮助！good luck！STC单片机：STC公司的单片机主要是基于8051内核,是新一代增强型单片机,指令代码完全兼容传统8051,速度快8~12倍,带ADC,4路PWM,双串口,有全球唯一ID号,加密性好，抗干扰强.PIC单片机：是MICROCHIP公司的产品,其突出的特点是体积小,功耗低,精简指令集,抗干扰性好,可靠性高,有较强的模拟接口,代码保密性好,大部分芯片有其兼容的FLASH程序存储器的芯片.EMC单片机：是台湾义隆公司的产品,有很大一部分与PIC 8位单片机兼容,且相兼容产品的资源相对比PIC的多,价格便宜,有很多系列可选,但抗干扰较差.ATMEL单片机(51单片机)：ATMEl公司的8位单片机有AT89、AT90两个系列,AT89系列是8位Flash 单片机,与8051系列单片机相兼容,静态时钟模式;AT90系列单片机是增强RISC 结构、全静态工作方式、内载在线可编程Flash的单片机,也叫AVR单片机.PHLIPIS 51PLC系列单片机(51单片机)：PHILIPS公司的单片机是基于80C51内核的单片机,嵌入了掉电检测、模拟以及片内RC振荡器等功能,这使51LPC在高集成度、低成本、低功耗的应用设计中可以满足多方面的性能要求.HOLTEK单片机：台湾盛扬半导体的单片机,价格便宜,种类较多,但抗干扰较差,适用于消费类产品.TI公司单片机(51单片机)：德州仪器提供了TMS370和MSP430两大系列通用单片机.TMS370系列单片机是8位CMOS单片机,具有多种存储模式、多种外围接口模式,适用于复杂的实时控制场合;MSP430系列单片机是一种超低功耗、功能集成度较高的16位低功耗单片机,特别适用于要求功耗低的场合松翰单片机（SONIX）：是台湾松翰公司的单片，大多为8位机，有一部分与PIC 8位单片机兼容，价格便宜，系统时钟分频可选项较多，有PMW ADC 内振内部杂讯滤波。
at89单片机的命名
at89单片机的命名AT89单片机的命名源自其制造商Atmel公司的命名惯例。
AT代表Atmel，89代表系列编号，表示该系列单片机是基于8051架构的。
8051是一种经典的8位单片机架构，广泛应用于嵌入式系统和微控制器领域。
在AT89系列中，每个单片机都有一个具体的型号名称，例如AT89C51、AT89S52等。
这些型号名称中的字母和数字代表了不同的特性和功能。
下面我将从多个角度解释AT89单片机命名中的含义：1. AT，代表制造商Atmel，这是该系列单片机的品牌标识。
2. 89，代表8051系列的第八代产品。
8051系列是一种经典的8位单片机架构，从8051到8052，再到后来的89C51、89S52等型号，都是基于这一架构的。
3. C/S，代表单片机的类型。
C代表CMOS技术，S代表Flash存储器技术。
CMOS技术的单片机工作电压范围广，功耗低，适用于大多数应用场景；而Flash存储器技术的单片机可以实现可编程的程序存储，方便更新程序。
4. 数字，代表型号的具体特性和功能。
不同的数字代表不同的型号，每个型号都有其独特的特性和功能。
例如，AT89C51是一款具有4K字节Flash存储器的单片机，而AT89S52则是一款具有8K 字节Flash存储器和更多IO口的单片机。
总结起来，AT89单片机的命名采用了Atmel公司的命名惯例，其中的AT代表制造商，89代表8051系列的第八代产品，而后面的字母和数字则代表具体的型号、特性和功能。
这种命名方式使得用户可以根据自己的需求选择适合的单片机型号，从而满足不同的应用需求。
第2章 89C51单片机硬件结构和原理
2．累加器A 使用最频繁的寄存器，可写为Acc。“A”与“Acc” 书写上 的差别，将在第3章介绍。
作用如下：
（1）ALU单元的输入数据源之一，又是ALU运算结果存放单元。 （2）数据传送大多都通过累加器A，相当于数据的中转站。为 解决“瓶颈堵塞”问题，AT89S51增加了一部分可以不经过 累加器的传送指令。
18
PSW中各个位的功能： （1）Cy（PSW.7）进位标志位
可写为C。在算术和逻辑运算时，若有进位/借位，Cy＝1；
否则，Cy＝0。在位处理器中，它是位累加器。 （2）Ac（PSW.6）辅助进位标志位 在BCD码运算时，用作十进位调整。即当D3位向D4位产生进 位或借位时，Ac＝1；否则，Ac＝0。 （3）F0（PSW.5）用户设定标志位 由用户使用的一个状态标志位，可用指令来使它置1或清0， 控制程序的流向。用户应充分利用。
端（12-21V）。
4、I/O端口P0、P1、P2和P3 准双向的含义：
当I/O口作为输入时，应先向此口锁存器写入全1， 此 时该口引脚浮空，可作高阻抗输入。
1）P0口：用作通用的I/O口；当外扩存储器及I/O接口芯片时，P0口作为低8位地址 总线及数据总线的分时复用端口。 2）P1口：用作通用的I/O口 3）P2口：用作通用的I/O口；当外扩存储器及I/O接口芯片时，P2口作为高8位地址 总线 4）P3口：用作通用的I/O口；每个引脚有第二功能
图2－6 高128字节RAM(SFR区)
1、堆栈指针SP
堆栈指针SP（8位），可指向片内RAM00H～7FH的任何单元。系统 复位后，SP指向07H的RAM单元，所以入栈的第一个数据位于08H单元。
堆栈：在片内RAM区专门开辟的一个区域，数据的存取是按“后进先
89C51单片机简介
89C51单片机简介1 89C51单片机简介 (1)2 时序 (2)3引脚及其功能 (2)4输入/输出（I/O）引脚P0口、P1口、P2口及P3口 (4)1 89C51单片机简介目前，89C51单片机在工业检测领域中得到了广泛的应用，因此我们可以在许多单片机应用领域中，配接各种类型的语音接口，构成具有合成语音输出能力的综合应用系统，以增强人机对话的功能。
89C51是Intel公司生产的一种单片机，在一小块芯片上集成了一个微型计算机的各个组成部分。
每一个单片机包括：一个8位的微型处理器CPU；一个256K的片内数据存储器RAM；片内程序存储器ROM；四个8位并行的I/O接口P0-P3，每个接口既可以输入，也可以输出；两个定时器/记数器；五个中断源的中断控制系统；一个全双工UART的串行I/O 口；片内振荡器和时钟产生电路，但石英晶体和微调电容需要外接。
最高允许振荡频率是12MHZ。
以上各个部分通过内部总线相连接。
下面简单介绍下其各个部分的功能。
中央处理器CPU是单片微型计算机的指挥、执行中心，由它读人用户程序，并逐条执行指令，它是由8位算术／逻辑运算部件(简称ALu)、定时／控制部件，若干寄存器A、B、B5w、5P以及16位程序计数器(Pc)和数据指针寄存器(DM)等主要部件组成。
算术逻辑单元的硬件结构与典型微型机相似。
它具有对8位信息进行+、-、x、/ 四则运算和逻辑与、或、异或、取反、清“0”等运算，并具有判跳、转移、数据传送等功能，此外还提供存放中间结果及常用数据寄存器。
控制器部件是由指令寄存器、程序计数器Pc、定时与控制电路等组成的。
指令寄存器中存放指令代码。
枷执行指令时，从程序存储器中取来经译码器译码后，根据不同指令由定时与控制电路发出相应的控制信号，送到存储器、运算器或I／O接口电路，完成指令功能。
程序计数器Pc 程序计数器Pc用来存放下一条将要执行的指令，共16位．可对以K字节的程序存储器直接寻址c指令执行结束后，Pc计数器自动增加，指向下一条要执行的指令地址。
引脚定义

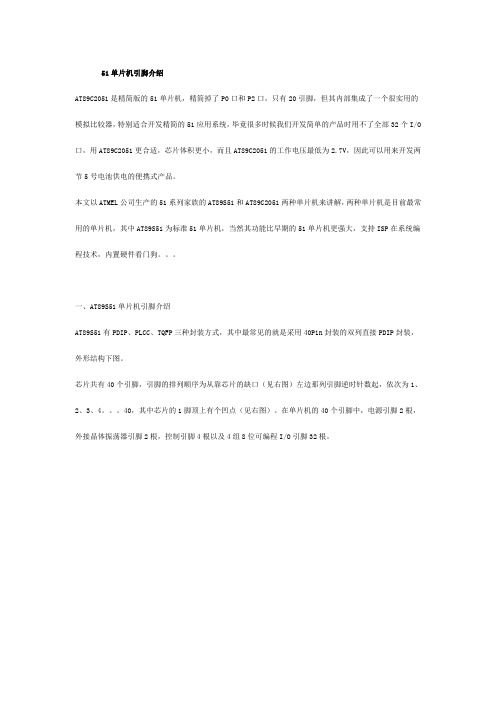

51单片机引脚介绍AT89C2051是精简版的51单片机，精简掉了P0口和P2口，只有20引脚，但其内部集成了一个很实用的模拟比较器，特别适合开发精简的51应用系统，毕竟很多时候我们开发简单的产品时用不了全部32个I/O 口，用AT89C2051更合适，芯片体积更小，而且AT89C2051的工作电压最低为2.7V，因此可以用来开发两节5号电池供电的便携式产品。
本文以ATMEL公司生产的51系列家族的AT89S51和AT89C2051两种单片机来讲解，两种单片机是目前最常用的单片机，其中AT89S51为标准51单片机，当然其功能比早期的51单片机更强大，支持ISP在系统编程技术，内置硬件看门狗。
一、AT89S51单片机引脚介绍AT89S51有PDIP、PLCC、TQFP三种封装方式，其中最常见的就是采用40Pin封装的双列直接PDIP封装，外形结构下图。
芯片共有40个引脚，引脚的排列顺序为从靠芯片的缺口（见右图）左边那列引脚逆时针数起，依次为1、2、3、4。
40，其中芯片的1脚顶上有个凹点（见右图）。
在单片机的40个引脚中，电源引脚2根，外接晶体振荡器引脚2根，控制引脚4根以及4组8位可编程I/O引脚32根。
1、主电源引脚（2根）VCC(Pin40)：电源输入，接＋5V电源GND(Pin20)：接地线2、外接晶振引脚（2根）XTAL1(Pin19)：片内振荡电路的输入端XTAL2(Pin20)：片内振荡电路的输出端3、控制引脚（4根）RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。
ALE/PROG(Pin30)：地址锁存允许信号PSEN(Pin29)：外部存储器读选通信号EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。
4、可编程输入/输出引脚（32根）AT89S51单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。
89c51 (3)
89C51简介89C51是一款经典的8位单片机，由英特尔公司于1980年推出。
该单片机采用Harvard结构，内部集成了CPU核心、RAM、ROM、IO口等功能模块，具有低功耗、高性能和易于编程的特点。
89C51系列单片机广泛应用于各种嵌入式系统、工控系统、通信设备等领域。
主要特性•CPU核心：基于MCS-51架构，运行频率可达12MHz•存储器：4KB Flash ROM、128B RAM•IO口：32个单向/双向可编程引脚•定时器/计数器：2个16位定时器/计数器，1个可编程独立定时器/计数器•串行通信口：可支持多种通信协议，如SPI和UART•中断系统：可支持4级中断，包括外部中断和定时器中断•低功耗模式：可进入休眠模式以降低功耗架构和指令集89C51采用Harvard体系结构，包含4个主要部分：CPU 核心、存储器、IO口和定时器/计数器。
CPU核心负责指令的执行和数据的处理，支持各种算术、逻辑和移位操作。
存储器包括4KB的Flash ROM用于存储程序代码，以及128B的RAM用于存储临时数据。
IO口可以配置为输入或输出模式，并与外部设备进行数据交互。
定时器/计数器用于生成精确的定时事件和计数任务。
89C51的指令集丰富而全面，支持多种数据操作和控制指令。
常用指令包括数据传输指令（MOV、MOVX）、算术指令（ADD、SUB、INC、DEC）、逻辑指令（AND、OR、XOR、NOT）、移位指令（RL、RR、SL、SR）等。
此外，89C51还支持分支指令（JMP、CALL、RET）和中断指令（INT、IRET），使得程序可以根据需要实现跳转和中断处理。
开发工具与编程语言由于89C51是一款经典的单片机，目前市面上有多种开发工具可供选择。
其中，常用的开发工具有Keil C51和SDCC。
Keil C51是一款专为89C51系列单片机开发的集成开发环境（IDE），提供了代码编辑、编译、调试等功能。
单片机第2章89S51的结构和原理
间接寻址 直接寻址
访问
访问
FFH
片内RAM及SFR
0000H
外部RAM （或I/O）
64K
FFFFH
RD
WR
片外RAM
2020/7/26
32
寄存器及其存储器映射如下图：
00H
工作
0组 1组 2组 3组
1FH
寄存器区
位寻址区
30H
通用 RAM区
SFR区
7FH
直接寻址访问
工 作 寄 存 器
00H
07H 17H
2020/7/26
19
内部时钟方式
2020/7/26
20
C1和C2的典型值通常选择为约30pF。电容大小会影响 振荡器的稳定性和起振速度。晶振频率范围通常是 1.2~12MHz。晶体频率越高，单片机速度就越快。速度快 对存储器的速度要求就高，对印制电路板的工艺要求也高， 即线间的寄生电容要小。晶体和电容应尽可能与单片机靠 近，以减少寄生电容，保证振荡器稳定、可靠地工作。
80C51
CYS XTAL2
C1
18
振荡器
C2
19
XTAL1
内部时钟方式
80C51
外部 时钟 信号
悬空
XTAL2 18
19 XTAL1
外部时钟方式
2020/7/26
18
内部时钟方式 AT89S51内部有一个用于构成振荡器的高增益反相放
大器，输入端为芯片引脚XTAL1，输出端为引脚XTAL2。这 两个引脚跨接石英晶体振荡器和微调电容，构成一个稳定 的自激振荡器。
PSEN(29脚)：程序存储允许输出信号端。在访问 片外程序存储器时，此端定时输出负脉冲作为读片外 存储器的选通信号。
单片机教程-MCS-51单片机简述
单片机教程-MCS-51单片机简述MCS51是指由美国INTEL公司（对了，就是大名鼎鼎的INTEL）生产的一系列单片机的总称，这一系列单片机包括了好些品种，如8031，8051，8751，8032，8052，8752等，其中8051是最早最典型的产品，该系列其它单片机都是在8051的基础上进行功能的增、减、改变而来的，所以人们习惯于用8051来称呼MCS51系列单片机，而8031是前些年在我国最流行的单片机，所以很多场合会看到8031的名称。
INTEL公司将MCS51的核心技术授权给了很多其它公司，所以有很多公司在做以8051为核心的单片机，当然，功能或多或少有些改变，以满足不同的需求，其中89C51就是这几年在我国非常流行的单片机，它是由美国ATMEL公司开发生产的。
以后我们将用89C51、89S51来完成一系列的实验。
MCS-51系列单片机MCS-51系列单片机分为两大系列，即51子系列与52子系列。
51子系列：基本型，根据片内ROM的配置，对应的芯片为8031、8051、8751、895152子系列：增强型，根据片内ROM的配置，对应的芯片为8032、8052、8752、8952这两大系列单片机的主要硬件特性如下表：片内ROM型式ROM大小RAM大小寻址范围I/O特性中断源数量无ROMEPROM计数器并行口8031805187514KB128B64KB2*164*8580C3180C5187C514KB128B64KB2*164*8 58032805287528KB256B64KB3*164*8680C3280C5287C528KB256B64KB3*164* 86从上表中可以看到，8031、8031、8032、80C32片内是没有ROM的，对应着上表看，我们可以发现，51系列的单片机的RAM大小为128B，52系列的RAM大小为256B，51系列的计数器为两个16位的，52系列的计数器为三个16位计数器。
51单片机命名规则
51单片机命名规则89C518代表8位单片机9代表falsh存储器，此位置为0代表无rom，7代表eprom存储器c代表CMOS工艺，此位置为S代表ISP编程方式1代表片内程序存储器容量，容量大小对应为该位数字*4KB89C52:8KB容量at89s51_&_stc89c51命名规则本文介绍了最常见的两种厂家的单片机的命名规则.]以后见了stc和atmel的单片机看看型号就知道,什么配置了.先说ATMEL公司的AT系列单片机89系列单片机的型号编码由三个部分组成，它们是前缀、型号和后缀。
格式如下：AT89C XXXXXXXX其中，AT是前缀，89CXXXX是型号，XXXX是后缀。
下面分别对这三个部分进行说明，并且对其中有关参数的表示和意义作相应的解释。
(l)前缀由字母“AT”组成，表示该器件是ATMEL公司的产品。
(2)型号由“89CXXXX”或“89LVXXXX”或“89SXXXX”等表示。
`“89CXXXX”中，9是表示内部含Flash存储器，C表示为CMOS产品。
“89LVXXXX”中，LV表示低压产品。
“89SXXXX”中，S表示含有串行下载Flash存储器。
在这个部分的“XXXX”表示器件型号数，如51、1051、8252等。
(3)后缀由“XXXX”四个参数组成，每个参数的表示和意义不同。
在型号与后缀部分有“—”号隔开。
后缀中的第一个参数X用于表示速度，它的意义如下：X＝12，表示速度为12 MHz。
X＝20，表示速度为20 MHz。
X＝16，表示速度为16 MHz。
X＝24，表示速度为24 MHz。
后缀中的第二个参数X用于表示封装，它的意义如下：X＝D，表示陶瓷封装。
X＝Q，表示PQFP封装。
’【X＝J，表示PLCC封装。
X＝A，表示TQFP封装。
X＝P，表示塑料双列直插DIP封装。
X＝W，表示裸芯片。
X＝S，表示SOIC封装。
后缀中第三个参数X用于表示温度范围，它的意义如下：X＝C，表示商业用产品，温度范围为0～十70℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
89C51与89S51的区别
很多初学51单片机的网友会有这样的问题：AT89S51是什么?书上和网络教程上可都是8051，89C51
等！没听说过有89S51？！
这里，初学者要澄清单片机实际使用方面的一个产品概念，MCS-51单片机是美国INTE公司于
1980年推出的产品，典型产品有 8031（内部没有程序存储器，实际使用方面已经被市场淘汰）、8051
（芯片采用HMOS，功耗是630mW，是89C51的5倍，实际使用方面已经被市场淘汰）和8751等
通用产品，一直到现在， MCS-51内核系列兼容的单片机仍是应用的主流产品（比如目前流行的
89S51、89C51等），各高校及专业学校的培训教材仍与MCS-51单片机作为代表进行理论基础学习。
有些文献甚至也将8051泛指MCS-51系列单片机，8051是早期的最典型的代表作，由于MCS-51
单片机影响极深远，许多公司都推出了兼容系列单片机，就是说MCS-51内核实际上已经成为一个8
位单片机的标准。
其他的公司的51单片机产品都是和MCS-51内核兼容的产品而以。同样的一段程序，在各个单
片机厂家的硬件上运行的结果都是一样的，如ATMEL的89C51（已经停产）、89S51， PHILIPS（菲
利浦），和WINBOND（华邦）等，我们常说的已经停产的89C51指的是ATMEL公司的 AT89C51
单片机，同时是在原基础上增强了许多特性，如时钟，更优秀的是由Flash（程序存储器的内容至少
可以改写1000次）存储器取带了原来的ROM（一次性写入），AT89C51的性能相对于8051已经算
是非常优越的了。
不过在市场化方面，89C51受到了PIC单片机阵营的挑战，89C51最致命的缺陷在于不支持ISP
（在线更新程序）功能，必须加上ISP功能等新功能才能更好延续MCS-51的传奇。89S51就是在这
样的背景下取代89C51的，现在，89S51目前已经成为了实际应用市场上新的宠儿，作为市场占有
率第一的Atmel目前公司已经停产AT89C51，将用AT89S51代替。89S51在工艺上进行了改进，89S51
采用0.35新工艺，成本降低,而且将功能提升,增加了竞争力。89SXX可以像下兼容89CXX等51系
列芯片。同时，Atmel不再接受89CXX的定单，大家在市场上见到的89C51实际都是Atmel前期生
产的巨量库存而以。如果市场需要，Atmel当然也可以再恢复生产AT89C51。
89S51相对于89C51增加的新功能包括：
-- 新增加很多功能，性能有了较大提升，价格基本不变，甚至比89C51更低！
-- ISP在线编程功能，这个功能的优势在于改写单片机存储器内的程序不需要把芯片从工作环境中剥
离。是一个强大易用的功能。
-- 最高工作频率为33MHz，大家都知道89C51的极限工作频率是24M，就是说S51具有更高工作
频率，从而具有了更快的计算速度。
-- 具有双工UART串行通道。
-- 内部集成看门狗计时器，不再需要像89C51那样外接看门狗计时器单元电路。
-- 双数据指示器。
-- 电源关闭标识。
-- 全新的加密算法，这使得对于89S51的**变为不可能，程序的保密性大大加强，这样就可以有效
的保护知识产权不被侵犯。
-- 兼容性方面：向下完全兼容51全部字系列产品。比如8051、89C51等等早期MCS-51兼容产品。
也就是说所有教科书、网络教程上的程序（不论教科书上采用的单片机是8051还是89C51还是
MCS-51等等），在89S51上一样可以照常运行，这就是所谓的向下兼容。
比较结果：就如同INTEL的P3向P4升级一样，虽然都可以跑Windows98，不过速度是不同的。
从AT89C51升级到AT89S51 ,也是同理。和S51比起来，C51就要逊色一些，实际应用市场方面技
术的进步是永远向前的。
********上面这些就是AT89S51的由来********
下面是初学网友对51系列的选型的常见问题
1问：网友常见问题：请问现在学习51系列单片机应该选择AT89C51还是89S51？
答：89C51和89S51内核相同，89S51针对89C51的明显的几个升级如下 ;
1.程序存储器写入方式：二者的写入程序的方式不同，89C51只支持并行写入，同时需要VPP烧写
高压。89S51则支持ISP在线可编程写入技术！串行写入、速度更快、稳定性更好，烧写电压也仅仅
需要4～5V即可。
2.电源范围：89S5*电源范围宽达4～5.5V，而89C5*系列在低于4.8V和高于5.3V的时候则无法正
常工作。
3.工作频率：目前89S1*的性能远高于89C5*,89S5*系列支持最高高达33MHZ的工作频率，而89C51
工作频率范围最高只支持到24M。
4.市场价格：由于89C51已经全面停产,所以在市场价格方面，库存的89C5*的批发价格要比89S5*
贵将近一倍！
5.兼容型：89S5*向下兼容89C5*，就是说用89S5*可以替代89C5*使用，同样的程序，运行结果相
同。就是说89S5*也同样兼容目前所有的教科书范例程序。
6.加密功能：89S5*系列全新的加密算法，这使得对于89S51的**变为不可能，程序的保密性大大加
强，这样就可以有效的保护知识产权不被侵犯。
7.抗干扰性：内部集成看门狗计时器，不再需要像89C51那样外接看门狗计时器单元电路。
8.烧写寿命更长：89S5*标称的1000次，实际最少是1000次～10000次，这样更有利初学者反复烧
写，减低学习成本。综合上面的一些区别，个人认为89C51的停止使用只是时间问题而已，就象当
年的8031。
2问：采用89C2051开发制造产品是不是要比用89S51更好？因为2051看起来体积比较小。
答：这个问题并不能一概而论，主要的区别如下：
1.功能差别：因为2051不是标准的51内核，所以205*的程序不能直接移植到51上。由于205*是精
简型，所以P口变得很少，这样一来就只能用来做一些小的简单产品，可利用资源比较紧张。实际
上，做产品的话用205*是不一定合算的，除非是非常简单的产品。
2.市场价格：由于89C2051的产量不是非常大,所以市场价格方面89C2051的批发价格和89S51比较
接近！相对性能价格比就比较低。
3.产品体积：除非对产品的体积有苛刻的要求，否则二者的PCB面积相差不多，因为40脚的51芯
片也有PLCC44小体积封装.
