数控机床的精度检测与调整方法

数控机床的精度检测与调整方法

数控机床的精度检测与调整方法数控机床是现代制造业中不可或缺的一种设备,它的精度对于产品的质量和性能起着至关重要的作用。

本文将介绍数控机床的精度检测与调整方法,帮助读者更好地了解和应用这些技术。

一、精度检测方法1. 几何误差检测几何误差是数控机床精度的重要指标,包括直线度、平行度、垂直度、圆度等。

常用的几何误差检测方法有激光干涉仪、三坐标测量仪等。

通过这些设备,可以精确测量机床各个轴向的几何误差,并得出相应的数据。

2. 理论切削路径与实际切削路径对比在数控机床的加工过程中,理论切削路径与实际切削路径之间可能存在偏差。

通过对比理论切削路径与实际切削路径,可以判断数控机床的精度是否达标。

常用的方法是使用光学测量仪器,对切削路径进行高精度的测量和分析。

二、精度调整方法1. 机床结构调整数控机床的结构调整是提高其精度的重要手段。

首先,需要检查机床各个部件的紧固情况,确保机床的刚性和稳定性。

其次,根据几何误差的检测结果,对机床的导轨、滑块等部件进行调整,以减小误差。

2. 控制系统调整数控机床的控制系统对于其加工精度起着至关重要的作用。

通过调整控制系统的参数,可以改善机床的运动精度和定位精度。

常用的调整方法包括增加控制系统的采样频率、优化控制算法等。

3. 刀具与工件的匹配调整刀具与工件的匹配对于加工精度有很大影响。

在数控机床的加工过程中,需要根据工件的要求选择合适的刀具,并对刀具进行调整和校准。

同时,还需要对工件进行检测,确保其尺寸和形状与设计要求一致。

三、精度检测与调整的重要性数控机床的精度检测与调整是保证产品质量和性能的关键环节。

只有通过科学的检测方法,准确地了解机床的精度情况,才能及时采取相应的调整措施,提高机床的加工精度。

这对于提高生产效率、降低成本、提升产品竞争力具有重要意义。

四、未来发展趋势随着制造业的不断发展,数控机床的精度要求也越来越高。

未来,数控机床的精度检测与调整方法将更加精细化和智能化。

数控机床加工精度检测与校准方法

数控机床加工精度检测与校准方法

数控机床加工精度检测与校准方法在现代制造业中,数控机床是不可或缺的重要设备。

它的高效率、高精度和高稳定性使得加工过程更加精确和可靠。

然而,由于各种因素的影响,数控机床的加工精度可能会出现偏差。

因此,对数控机床的精度进行检测和校准是非常必要的。

一、加工精度检测方法1. 几何误差检测几何误差是数控机床加工精度的重要指标之一。

常见的几何误差包括直线度误差、平行度误差、垂直度误差和圆度误差等。

几何误差的检测可以使用光学测量仪器,如激光干涉仪、光学投影仪等。

通过将测量仪器与数控机床进行联动,可以实时监测数控机床的加工精度,并得出相应的误差数据。

2. 热误差检测热误差是数控机床加工精度的另一个重要指标。

由于加工过程中会产生热量,数控机床的温度会发生变化,从而导致加工精度的偏差。

为了检测热误差,可以使用温度传感器对数控机床进行监测。

通过实时记录数控机床的温度变化,并与加工精度进行对比,可以得出热误差的数据。

3. 振动误差检测振动误差是数控机床加工精度的另一个重要影响因素。

振动会导致数控机床的加工过程不稳定,从而影响加工精度。

为了检测振动误差,可以使用振动传感器对数控机床进行监测。

通过实时记录数控机床的振动情况,并与加工精度进行对比,可以得出振动误差的数据。

二、加工精度校准方法1. 机床调整机床调整是校准数控机床加工精度的常用方法之一。

通过调整数控机床的各项参数,如传动装置、导轨、滑块等,可以减小加工误差。

例如,可以通过调整导轨的平行度和垂直度来改善加工精度。

此外,还可以通过更换加工刀具、调整刀具固定方式等方式来提高加工精度。

2. 补偿技术补偿技术是校准数控机床加工精度的另一种常用方法。

通过对加工过程中的误差进行实时监测,并通过数学模型进行补偿,可以减小加工误差。

例如,可以通过在程序中添加补偿指令,根据误差数据进行补偿,从而提高加工精度。

3. 精度校准仪器精度校准仪器是校准数控机床加工精度的重要工具。

常见的精度校准仪器包括激光干涉仪、光学投影仪、三坐标测量机等。

高精度数控机床精度检测及误差补偿

高精度数控机床精度检测及误差补偿


引起 的 随 机 误 差 。
后一连杆的另一端则与双 向工 作台的安装块也通过另一角编码器相铰 连,可 以由两角编码器测 出当工 作台作圆插补运动时的起始轨迹的极 坐标方程 ( 与应有的角指令位置和臂长有关) 与实际位置的差异。美中 不足 的是 ,在这些测试分析方法 中,除 G E G T法之外,要么需使用较昂 贵的激光双频干涉仪,要么必须使用专 门研制的专用 仪器( 如平面正交 光栅仪) 。另外,各种各样 的纳米测量技术正在得到应用 ,如有光干涉 测量 仪、量子干 涉仪、 电容测微仪 、x射线干涉 仪、频率跟踪式法拍 标准量具、扫描电子显微镜 ( E ) S M 、扫描隧道显微 镜( T ) S M 、原子力显 微镜 ( F ) A M 、分子测量机等 。这些高精度测 量仪器的应用使误差测量 精度有 了很 大保 障和提高 。 由于 条 件 的 限 制 , 很难 对 机 床 的 各 种 指 标 都 进 行 检 测 ,但 应 用 激 光干涉仪对机床的位置精度和重复位置精度 的检测是 比较容易实现的 , 并且 以此作为机床精度检测 的一种常用发法 国家标准 G / 7 2 . B T1 4 1 220 - 0 0规定 了通过测量机床的单独轴 线来检验 和评定数控机床的定位 精度 和重 复定 位 精度 的方 法 。主 要 指标 是 : ( )轴线的重复定位精度 R 1 : ( ) 轴 线 的 定 位 精 度 A: 2
应 用 技 术
i a Sc e e n e h l gy e e n i n e a d T c no o R vi w

高精度数控机床精度检测及误 差补偿
陈朝 晖
( 南 信 息 职 业 技 术 学 院 湖 南 长 沙 4 0 0 ) 湖 1 0 1

五轴数控加工误差分析及补偿方法

五轴数控加工误差分析及补偿方法

图 1 五 坐 标 端 铣 加 工 误 差
依 据 微分几 何关 系 ]直 线逼 近 误差 可用 式 ,
() 1 表示 。
6寺 s t J ≤
曲率 ;
△s J 一为直 线逼 近段 弧长 。
( 1 )
性 移动 到下一 位置 的 同时 , 工件 绕 旋 转 轴从 当前 方
位线 性旋 转到下 一 方 位 。 因此 , 于 五坐 标 数 控 加 对 工来 说 , 具 相 对 工 件 的运 动 不 仅 是 直 线 插 补 运 刀 动 , 有刀 轴 的摆 动 , 由此 产生 刀轴摆 动 的误差 。 还 并
式 ( ) :广 直 线 逼 近 段 内 曲面 沿 进 给 方 向 的 法 1中 I ] }
பைடு நூலகம்
刀轴 摆动误 差 是 指铣 削 过 程 中 , 由于刀 轴 矢 量 的摆 动引起 的非 线 性误 差 , 由于 五 坐 标端 铣数 控 加
1 加工误差分析
如图 1
误差 6

工 是采 用五 坐标 线性 插 补 , 因此 , 插 补段 内 , 心 在 刀







1 O卷
’ , ,:
XB — xA
一尺
。 。
( 4)
如图 2 刀具 切 触 点 偏 置 法 补偿 加 工 误 差 所
示, 将刀具 切 触点 沿 加工 表 面外 法 向矢 量移 动 到
XB — xA
y尺 ”f :
\XB 一
1i 2

( 5 )

2 1 SiT c. nn. 0 0 c eh E gg .
五轴 数 控 加 工误 差 分析 及 补 偿 方 法

数控机床的误差分析与研究

数控机床的误差分析与研究

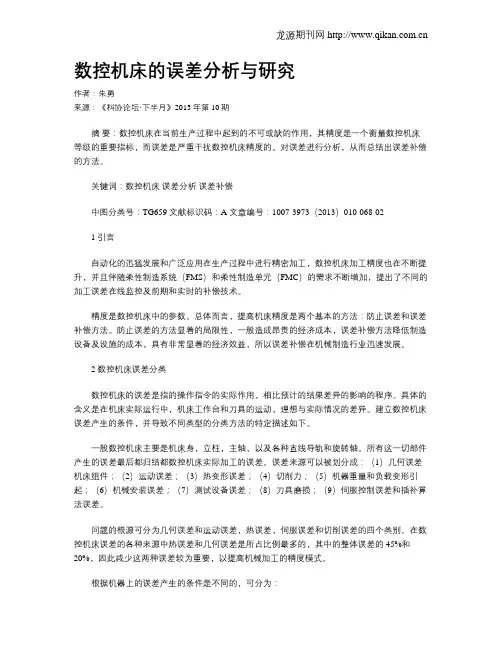

数控机床的误差分析与研究作者:朱勇来源:《科协论坛·下半月》2013年第10期摘要:数控机床在当前生产过程中起到的不可或缺的作用,其精度是一个衡量数控机床等级的重要指标,而误差是严重干扰数控机床精度的。

对误差进行分析,从而总结出误差补偿的方法。

关键词:数控机床误差分析误差补偿中图分类号:TG659 文献标识码:A 文章编号:1007-3973(2013)010-068-021 引言自动化的迅猛发展和广泛应用在生产过程中进行精密加工,数控机床加工精度也在不断提升,并且伴随柔性制造系统(FMS)和柔性制造单元(FMC)的需求不断增加,提出了不同的加工误差在线监控及前期和实时的补偿技术。

精度是数控机床中的参数。

总体而言,提高机床精度是两个基本的方法:防止误差和误差补偿方法。

防止误差的方法显着的局限性,一般造成昂贵的经济成本,误差补偿方法降低制造设备及设施的成本,具有非常显着的经济效益,所以误差补偿在机械制造行业迅速发展。

2 数控机床误差分类数控机床的误差是指的操作指令的实际作用,相比预计的结果差异的影响的程序。

具体的含义是在机床实际运行中,机床工作台和刀具的运动,理想与实际情况的差异。

建立数控机床误差产生的条件,并导致不同类型的分类方法的特定描述如下。

一般数控机床主要是机床身,立柱,主轴,以及各种直线导轨和旋转轴。

所有这一切部件产生的误差最后都归结都数控机床实际加工的误差。

误差来源可以被划分成:(1)几何误差机床组件;(2)运动误差;(3)热变形误差;(4)切削力;(5)机器重量和负载变形引起;(6)机械安装误差;(7)测试设备误差;(8)刀具磨损;(9)伺服控制误差和插补算法误差。

问题的根源可分为几何误差和运动误差,热误差,伺服误差和切削误差的四个类别。

在数控机床误差的各种来源中热误差和几何误差是所占比例最多的,其中的整体误差的45%和20%,因此减少这两种误差较为重要,以提高机械加工的精度模式。

数控加工复杂曲面的误差分析和补偿

数控加工复杂曲面的误差分析和补偿
2.2五轴数控加工凹曲面时的误差 加工凹曲面时的直线逼近误差同凸曲面的一样
(见图5)。即为:8t≤百1志,‘(厶)2
。。。(堡唼丛)
刀轴摆动误差的产生方向在直线逼近误差之内 (见图5)。其求解方法与加工凸曲面方法相同,先
就是说,当口≈鱼妻丛时,即在插补中点附近处,
建立刀心直线运动方程,再求解刀触点轨迹,并且由 于在这种情况下,l鼢l总小于l&I,因此总的误差
第4步:求解刀具轴线摆动误差鼢,应该求解 产生的最大误差。
由Y’一o,可知:
公式可得:
b'n l≤专R(陆+胁)2,
(%一以)cos0一sin0B—sinoa
得:
cos0一—万丁一 一 sin0B—sin0A
——殍刁-≈ 2 csin譬c。s警一sin警c。s譬,
因此,总误差:
艿一I翻I+l拉I≤吉R(陆+恿)2+丢忌,·(△)2
作者简介:陈惠贤(1966一),男,副研究员,主要从事机电一 体化及先进制造技术方面的教学与科研工作。
收稿日期:2006年3月16日
责任编辑周守清
·36·
万方数据
《新技术新工艺》·机械加工工艺与装备 2006年 第9期
数控加工复杂曲面的误差分析和补偿
作者: 作者单位: 刊名:
英文刊名: 年,卷(期): 被引用次数:
可见,影响五轴数控加工中复杂曲面加工误差 的主要因素有:刀具的半径,五轴联动、旋转或摆动 机构的结构形式与尺寸,被加工曲面的局部几何形 状,走刀路线和步长等等。
3误差的补偿
3.1直线逼近误差补偿 从以上分析计算可知,由直线代替曲线产生的
\!遵≤乏三娄≥ \!邀≤乏三兰至奎≤笺7/
,,f A

4 结语
及刀轴线与Y轴的夹角0。

数控机床加工误差原因及对策分析

数控机床加工误差原因及对策分析数控机床是当今制造业的主要设备之一。

数控机床生产效率高,运行速度快,加工精度高,成品质量好,成本相对较低。

但是,在实际生产过程中,经常会出现加工误差,影响生产效率和成品质量。

因此,分析数控机床加工误差原因并寻找对策是很必要的。

本文将探讨数控机床加工误差的原因,以及如何通过改进措施来减少误差的发生。

一、误差的种类数控机床加工误差通常包括以下几种:1.轨迹误差。

轨迹误差是指数控机床加工时导致实际加工轨迹与期望轨迹之间的误差。

2.定位误差。

定位误差是指数控机床在加工中出现的位置偏差。

定位误差可能由机床本身、工件、刀具等方面的原因引起。

3.回转误差。

回转误差是指数控机床在进行旋转加工时出现的偏差。

回转误差通常由转台本身、传动系统和工件等原因引起。

4.表面误差。

表面误差是指数控机床加工表面的粗糙度、平整度、垂直度和平行度等参数上的误差。

二、误差产生的原因1.机床本身的精度。

数控机床的精度与质量直接相关,是影响加工质量的最重要因素。

如果机床本身的精度不高,则会直接导致加工误差的发生。

2.工具刃磨质量。

如果刀具的刃磨质量不好,切屑排出不畅等问题,也容易引起加工误差。

3.刀具稳定性。

刀具的稳定性是指在加工过程中刀具的稳定性,如果刀具不稳定,则极易引起加工误差的发生。

4.机床几何精度调整。

机床几何精度调整直接影响加工误差发生的概率,如果机床几何精度调整不当,则会引起加工误差的出现。

5.机床零部件磨损。

随着机床的使用,部件常会出现磨损,进而影响加工精度。

三、解决方案1.提高加工前的加工过程控制。

在加工前加强对加工过程的控制,可通过模具设计等预处理阶段减少误差出现的可能性。

2.注意刀具选择。

选择质量高的刀具,并保持刀具在加工过程中的稳定性。

3.指导及培训操作人员。

操作人员要具备相应的知识和技能,遵循正确的加工流程,熟练使用数控机床,能够及时发现和解决数控机床加工过程中的问题。

4.定期机床保养。

数控机床误差补偿技术及应用热误差补偿技术

mat ion of ball screw f eed drive s yst em . In t J M ach T ool s M aun, 1995( 8)
作者: 赵宏林 , 北京密云水库北京机床研究所, 西 安理工大学博士生 , 邮编: 101512 ( 编辑 徐鸿根 )
( 收稿日期 : 1998— 11— 12)
实测结果。
图 2 五点法测量时电涡流传感器布置简图
图 3 滑枕系统热变形误差测量和补偿原理图
图 4 X HFA 4220 加工中心滑枕系统热变形误差 图 1 X 、 Y、 Z 轴丝杠热变形
4 结论
热变形误差是影响机床定位精度的重要 因素之 一。文章将热变形误差与机床空间几何运动误差和载 荷误差分量结合在一起 , 提出机床综合误差的计算模 型。用 5 点法获得机床的热变 形误差参数。对 XHFA2420 加工中心的实验可见 , 滑枕系统的热 空间误 差 X 向从 9. 6Lm 减小到 3. 4L m , Y 向从 66. 7Lm 减小 到 10. 4 L m , Z 向从 182. 0Lm 减小到 35. 1 L m , 误差补 偿量达 65% 以上。 参 考 文 献
2 薄壁盲孔加工新工艺
2. 1 电火花加工 电火花加工不存在机械力作用, 因此不会出现薄 壁盲孔的加工变形问题 , 也容易保证两孔及薄壁的尺 寸精度和形状精度。薄壁盲孔的电火花加工是对已加 工出 Á 1. 8m m × 8m m 成型预孔的工件进行数控电火 花摇动加工, 加工中工具电极旋转, 工件随工作台按给 定半径做圆摇动 , 通过二者之间的火花放电修光薄壁 盲孔的侧面。 由于采取了一系列工艺措施, 例如电极反 拷、 电极内孔中心冲油等, 所以能够保证薄壁厚度的一 致性。 电火花加工中的高温和工作液的快速冷却作用 , 使薄壁的表面产生变质层和应力层。由于电火花加工 后的表面应力表现为拉应力 , 因而存在微裂纹, 使弹性 元件的疲劳强度下降, 因此对于高质量的弹性元件必

基于球杆仪的数控车床几何误差检测和补偿

工艺与检测 ThI de enga t c0yn s o T
基 于球 杆仪 的数 控车 床 几何 误 差 检 测 和 补 偿
王家兴① 郭宏伟② 赵 峰② 马 晓波② 孙名佳②
( 沈 阳第 一机 床厂 , 宁 沈 阳 104 ; ① 辽 112 ( 阳机床 ( 团) 限 责任公 司 国家重 点实验 室 , 宁 沈 阳 104 ) 沈 集 有 辽 112
pe a in i fe tv . ns t sef c ie o Ke w o ds:NC L t e;Do b e al a ; Ge m er ro sTe t y r ah u l -b l-b r o ty Er r s ;Ero mp n ai n r rCo e s to
现代机械制造技术正 朝着高效率、 质量 、 高 高精
度、 高集 成 和高智 能 方 向发展 。精 密 和超 精 密 加 工 技
问题 的原 始误 差 , 过 分 析 、 计 、 纳 及 掌握 原 始 误 通 统 归
差 的特点 和规 律 , 建立 误差 数 学模 型 , 使人 为造 出 的误 差 和原始误 差 两者数 值相 近 、 向相 反 , 而减 小加 工 方 从 误差 , 高加工 尺寸精 度 。 提
t n o l crc lp r mee sb s d o e u ae ma trng o ro ig o i a e o o bl —b l-b r fr i fee tia a a t r a e n a e r t se i fe rd a n ss tbl fd u e— al a o o NC a h .Th e u t fc mp n ai n e p rme ts o t a h s meh d o ro e o ni o n o lte e r s lso o e s t x e i n h w h tt i t o f er r r c g t n a d c m— o i

数控机床三维空间几何误差补偿方法

数控机床三维空间几何误差补偿方法朱建伟;陈蔚芳;郑德星;朱赤洲【摘要】ln order to improve the machining accuracy of CNC machine tools, the CNC system interpolated data based geometric er-ror compensation method is proposed on the basis of systematic analysis of the commonly used CNC machine tool geometric error compensation method. The error compensation function is integrated into the domestic CNC system to improve its overal perform-ance. Experiments and simulation show that the CNC system interpolated data based geometric error compensation scheme can im-prove the machining precision.%为了提高数控机床的加工精度,在系统分析数控机床几何误差常用补偿方法基础上,提出了基于数控系统插补数据的几何误差补偿方法,并将误差补偿功能集成于国产数控系统中,以提高国产数控系统的综合性能。

通过实验与仿真结果表明,数控系统插补数据的几何误差补偿方案能显著提高数控机床的加工精度。

【期刊名称】《机械制造与自动化》【年(卷),期】2016(000)003【总页数】4页(P27-30)【关键词】数控机床;数控系统;误差补偿;机床精度【作者】朱建伟;陈蔚芳;郑德星;朱赤洲【作者单位】南京航空航天大学机电学院,江苏南京210016;南京航空航天大学机电学院,江苏南京210016;南京航空航天大学机电学院,江苏南京210016;南京航空航天大学机电学院,江苏南京210016【正文语种】中文【中图分类】TH161+.21随着机械制造业的不断发展,精密加工已逐渐成为现代制造业的主要趋势,误差补偿技术也因此获得了迅速发展。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

数控机床几何误差及其补偿方法研究 摘要:对数控机床几何误差产生的原因作了比较详细的分析,将系统误差的补偿方法进行了归纳,并在此基础上阐述了各类误差补偿方法的应用场合,为进一步实现机床精度的软升级打下基础。 关键词:数控机床;几何误差;误差补偿 前言 提高机床精度有两种方法。一种是通过提高零件设计、制造和装配的水平来消除可能的误差源,称为误差防止法 (error prevention)。该方法一方面主要受到加工母机精度的制约,另一方面零件质量的提高导致加工成本膨胀,致使该方法的使用受到一定限制。另一种叫误差补偿法(error pensation),通常通过修改机床的加工指令,对机床进行误差补偿,达到理想的运动轨迹,实现机床精度的软升级。研究表明,几何误差和由温度引起的误差约占机床总体误差的70%,其中几何误差相对稳定,易于进行误差补偿。对数控机床几何误差的补偿,可以提高整个机械工业的加工水平,对促进科学技术进步,提高我国国防能力,继而极大增强我国的综合国力都具有重大意义。 1几何误差产生的原因 普遍认为数控机床的几何误差由以下几方面原因引起: 机床的原始制造误差 是指由组成机床各部件工作表面的几何形状、表面质量、相互之间的位置误差所引起的机床运动误差,是数控机床几何误差产生的主要原因。 机床的控制系统误差 包括机床轴系的伺服误差(轮廓跟随误差),数控插补算法误差。 热变形误差 由于机床的内部热源和环境热扰动导致机床的结构热变形而产生的误差。 切削负荷造成工艺系统变形所导致的误差 包括机床、刀具、工件和夹具变形所导致的误差。这种误差又称为“让刀”,它造成加工零件的形状畸变,尤其当加工薄壁工件或使用细长刀具时,这一误差更为严重。 机床的振动误差 在切削加工时,数控机床由于工艺的柔性和工序的多变,其运行状态有更大的可能性落入不稳定区域,从而激起强烈的颤振。导致加工工件的表面质量恶化和几何形状误差。 检测系统的测试误差 包括以下几个方面: (1)由于测量传感器的制造误差及其在机床上的安装误差引起的测量传感器反馈系统本身的误差; (2)由于机床零件和机构误差以及在使用中的变形导致测量传感器出现的误差。 外界干扰误差 由于环境和运行工况的变化所引起的随机误差。 其它误差 如编程和操作错误带来的误差。 上面的误差可按照误差的特点和性质,归为两大类:即系统误差和随机误差。 数控机床的系统误差是机床本身固有的误差,具有可重复性。数控机床的几何误差是其主要组成部分,也具有可重复性。利用该特性,可对其进行“离线测量”,可采用“离线检测——开环补偿”的技术来加以修正和补偿,使其减小,达到机床精度强化的目的。 随机误差具有随机性,必须采用“在线检测——闭环补偿”的方法来消除随机误差对机床加工精度的影响,该方法对测量仪器、测量环境要求严格,难于推广。 2几何误差补偿技术 针对误差的不同类型,实施误差补偿可分为两大类。随机误差补偿要求“在线测量”,把误差检测装置直接安装在机床上,在机床工作的同时,实时地测出相应位置的误差值,用此误差值实时的对加工指令进行修正。随机误差补偿对机床的误差性质没有要求,能够同时对机床的随机误差和系统误差进行补偿。但需要一整套完整的高精度测量装置和其它相关的设备

,成本太高,经济效益不好。文献 进行了温度的在线测量和补偿,未能达到实际应用。系统误差补偿是用相应的仪器预先对机床进行检测,即通过“离线测量”得到机床工作空间指令位置的误差值,把它们作为机床坐标的函数。机床工作时,根据加工点的坐标,调出相应的误差值以进行修正。要求机床的稳定性要好,保证机床误差的确定性,以便于修正,经补偿后的机床精度取决于机床的重复性和环境条件变化。数控机床在正常情况下,重复精度远高于其空间综合误差,故系统误差的补偿可有效的提高机床的精度,甚至可以提高机床的精度等级。迄今为止,国内外对系统误差的补偿方法有很多,可分为以下几种方法: 单项误差合成补偿法 这种补偿方法是以误差合成公式为理论依据,首先通过直接测量法测得机床的各项单项原始误差值,由误差合成公式计算补偿点的误差分量,从而实现对机床的误差补偿。对三坐标测量机进行位置误差测量的当属Leete, 运用三角几何关系,推导出了机床各坐标轴误差的表示方法,没有考虑转角的影响。较早进行误差补偿的应是Hocken教授,针对型号Moore 5-Z(1)的三坐标测量机,在16小时内,测量了工作空间内大量的点的误差,在此过程中考虑了温度的影响,并用最小二乘法对误差模型参数进行了辨识。由于机床运动的位置信号直接从激光干涉仪获得,考虑了角度和直线度误差的影响,获得比较满意的结果。1985年G. Zhang成功的对三坐标测量机进行了误差补偿。测量了工作台平面度误差,除在工作台边缘数值稍大,其它不超过1μm,验证了刚体假设的可靠性。使用激光干涉仪和水平仪测量得的21项误差,通过线性坐标变换进行误差合成,并实施了误差补偿。X-Y平面上测量试验表明,补偿前,在所有测量点中误差值大于20μm的点占20%,在补偿后,不超过20%的点的误差大于2μm,证明精度提高了近10倍。 除了坐标测量机的误差补偿以外,数控机床误差补偿的研究也取得了一定的成果。在1977年Schultschik教授运用矢量图的方法,分析了机床各部件误差及其对几何精度的影响,奠定了机床几何误差进一步研究的基础。Ferreira和其合作者也对该方法进行了研究,得出了机床几何误差的通用模型,对单项误差合成补偿法作出了贡献。 et al更进一步将该方法运用于在线的误差补偿,获得了比较理想的结果。Chen et al建立了32项误差模型,其中多余的11项是有关温度和机床原点误差参数,对卧式加工中心的补偿试验表明,精度提高10倍。Eung-Suk Lea et al几乎使用了同G. Zhang一样的测量方法,对三坐标Bridge port铣床21项误差进行了测量,运用误差合成法得出了误差模型,补偿后的结果分别用激光干涉仪和Renishaw的DBB系统进行了检验,证明机床精度得以提升。 误差直接补偿法 这种方法要求精确地测出机床空间矢量误差,补偿精度要求越高,测量精度和测量的点数就要求越多,但要详尽地知道测量空间任意点的误差是不可能的,利用插值的方法求得补偿点的误差分量,进行误差修正,该种方法要求建立和补偿时一致的绝对测量坐标系。 1981年,Dufour和Groppetti在不同的载荷和温度条件下,对机床工作空间点的误差进行了测量,构成误差矢量矩阵,获得机床误差信息。将该误差矩阵存入计算机进行误差补偿。类似的研究主要有 et al,通过测量机床工作空间内,标准参考件上多个点的相对误差,以第一个为基准点,然后换算成绝对坐标误差,通过插值的方法进行误差补偿,结果表明精度提高了2~4倍。Hooman则运用三维线性(LVTDS)测量装置,得到机床空间27个点的误差(分辨率μm,重复精度1μm),进行了类似的工作。进一步考虑到温度的影响,每间隔小时测量一次,共测量8次,对误差补偿结果进行了有关温度系数的修。这种方法的不足之处是测量工作量大,存储数据多。目前,还没有完全合适的仪器,也限制了该方法的进一步运用和发展。 相对误差分解、合成补偿法 大多数误差测量方法只是得到了相对的综合误差,据此可以从中分解得到机床的单项误差。进一步利用误差合成的办法,对机床误差补偿是可行的。目前,国内外对这方面的研究也取得一定进展。 20XX年美国Michigan大学Jun Ni教授指导的博士生C

hen Guiquan做了这样的尝试,运用球杆仪(TBB)对三轴数控机床不同温度下的几何误差进行了测量,建立了快速的温度预报和误差补偿模型,进行了误差补偿。Christopher运用激光球杆仪(LBB),在30分钟内获得了机床的误差信息,建立了误差模型, 在9个月的时间间隔内,对误差补偿结果进行了5次评价,结果表明,通过软件误差补偿的方法可 以提高机床的精度,并可保持精度在较长时间内不变。 误差合成法,要求测出机床各轴的各项原始误差,比较成熟的测量方法是激光干涉仪,测量精度高。用双频激光干涉仪进行误差测量,需时间长,对操作人员调试水平要求高。更主要的是对误差测量环境要求高,常用于三坐标测量机的检测,不适宜生产现场操作。相对误差分解、合成补偿法,测量方法相对简单,一次测量可获得整个圆周的数据信息,同时可以满足机床精度的检测和机床评价。目前也有不少的误差分解的方法,由于机床情况各异,难以找到合适的通用数学模型进行误差分解,并且对测量结果影响相同的原始误差项不能进行分解,也难以推广应用。误差的直接补偿法,一般以标准件为对照获得空间矢量误差,进行直接补偿,少了中间环节,更接近机床的实用情况。但获得大量的信息量需要不同的标准件,难以实现,这样补偿精度就受到限制。 在国内,许多研究机构与高校近几年也进行了机床误差补偿方面的研究。1986北京机床研究所开展了机床热误差的补偿研究和坐标测量机的补偿研究。1997年天津大学的李书和等进行了机床误差补偿的建模和热误差补偿的研究。1998年天津大学的刘又午等采用多体系统建立了机床的误差模型,给出了几何误差的22线、14线 、9线激光干涉仪测量方法,1999年他们还对数控机床的误差补偿进行了全面的研究,取得了可喜的成果。1998年上海交通大学的杨建国进行了车床热误差补偿的研究。1996到20XX年在国家自然科学基金和国家863计划项目的支持下,华中科技大学开展了对数控机床几何误差补偿以及基于切削力在线辩识的智能自适应控制的研究,取得了一些成果。 综上所述:进行数控机床的误差补偿,误差测量是关键,误差模型是基础。通过误差的补偿,可以有效的提高机床的精度,为提升我国制造业水平作贡献。 参考文献 倪军.数控机床误差补偿研究的回顾与展望[J].中国机械工程,1997,8(1):29~32. Ramesh R, Mannan M A, Poo A N. Error pensation in machine tools — a review part I: geometric, cutting-force induced and fixture-dependent errors. International Journal of Machine Tools & Manufacture,20XX, 40: 1235~1256. J. Ni, Study on online identification and forecasting pensatory control of volumetric errors for multiple axis machine tools. PhD dissertation, University of Wisconsin-Madison, 1987. Ramesh R, Mannan M A, Poo A N. Error pensation in machine tools — a review Part II: thermal errors. International Journal of Machine Tools & Manufacture,20XX, 40:1257~1284. Leete D J. Automatic pensation of alignment error in machine tools. International Journal of
